1 KAPSLINGAR OCH KLÄMMOR Ensto Cubo och Ensto Clampo

2 2 Ensto till Er tjänst Vi är specialister inom området kapsling och kundspecifika kapslingslösningar. I vårt standardsortiment ingår kapslingar av termoplast, polyester, stålplåt och aluminium samt tillhörande tillbehör, lämpliga för krävande miljöer. Dessa kompletteras av ett stort urval klämmor och brytare som används av världens ledande tillverkare. Bland våra tjänsterbjudanden finns anpassning av standardkapslingar samt tillverkning av skräddarsydda nya kapslingslösningar som bygger på kundens produktprojekt. Vi erbjuder även monteringstjänster och leverans av tredjepartskomponenter. Vi är en tillförlitlig och flexibel partner med erfaren personal. Våra styrkor är god kunskap om olika material och en innovativ konstruktionsavdelning. Certifikat och standarder Vi har moderna produktionsanläggningar. Våra fabriker har erhållit följande certifikat: Kvalitetssystemcertifikatet ISO 9001:2008 MIljöhanteringssystemcertifikatet ISO 14001:2004 Vi är stolta över våra produkter, som vi utvecklar och testar för att passa ett brett utbud av tillämpningar, där kapslingarna måste klara de mest extrema förhållanden. Ensto Cubokapslingarna är certifierade enligt EN De flesta av våra polykarbonatkapslingar är även UL och culgodkända. Ytterligare information Läs mer på vår webbplats eller kontakta vår säljpersonal. Innehåll Sida Kundspecifika kapslingslösningar...3 Termoplastkapslingar Ensto Cubo S...4 Ensto Cubo D...6 Ensto Cubo O...7 Ensto Cubo C...8 Ensto Cubo W...9 Ensto Cubo P och G...10 Ensto Cubo R...11 Polyesterkapslingar Ensto Cubo M...12 Stålplåtskapslingar Ensto Cubo E...13 Ensto Cubo EO...14 Ensto Cubo F...15 Aluminiumkapslingar Ensto Cubo M...17 Andra produkter Ensto Cubokapslingsset...18 Ensto Cubo Tkapslade klämmor...19 Ensto Clampo Proklämmor...20 Allmän information Teknisk information...21 Certifikat...21 Produktpaketens innehåll...22 Besök vår webbplats Där finns till exempel: De senaste produktnyheterna Produktkort, inkl. till exempel Tekniska produktdata Tekniska ritningar och 3Dmodeller Utskrivbara produktfoton Kundreferenser Kataloger och broschyrer Distributörsinformation Kontaktuppgifter till vår säljpersonal

3 3 Kundspecifika kapslingslösningar Vi är experter på att leverera kundspecifika kapslingslösningar för krävande miljöer. Vårt strategiska lösningserbjudande kan delas upp i anpassade kapslingslösningar, baserade på standardprodukter, och helt skräddarsydda kapslingslösningar, baserade på kundens produktprojekt. Kundspecifika kapslingslösningar Anpassade kapslingslösningar baserade på standardkapslingar Skräddarsydda kapslingslösningar baserade på kundens produktprojekt Våra anpassningstjänster består av: Tillverkning av metallkapslingar med kundspecifika mått Bearbetning såsom kapning, borrning och gängning enligt kundens ritningar Tryck av t.ex. företagslogotyper, bruksanvisningar och symboler Målning av stålplåtskapslingar i färger enligt RALfärgschemat Tillverkning av plastkapslingar i färgade plastråmaterial Montering av kapslingar med komponenter såsom DINskenor, klämmor, kabelgenomföringar, kretskort, kontakter och knappsatser EMCskärmning av kapslingar Vårt tjänsterbjudande beträffande kundens produktprojekt omfattar: Produktutformning och utveckling Förstudier Snabb modellering och prototypframtagning 3Dmodellering och teknisk dokumentation Formsprutning och underhåll av formar Tillverkning av kundspecifika specialverktyg Provning och certifiering av enheter Leverans av tredjepartskomponenter Anpassade kapslingslösningar Skräddarsydda kapslingslösningar

4 4 Ensto Cubo Skapslingar IP 66/67 Storlekar 75 x 125 x x 250 x 150 mm Ensto Cubo Skapslingar i korthet: Tillverkade i ABS eller polykarbonat, transparent lock alltid polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Finns med eller förpressade knockouts (metrisk eller Pg) Finns i 36 storlekar, två underdels (25 och 50 mm) och fem olika lockhöjder Lock och lockskruvar är försedda med plomberingshål Har spår för kretskort i underdelen Tillgängliga tillbehör inkluderar montageplåtar, DINskenor, gångjärn och fästöron Underdel , , , , , Lock grått lock metriska knockouts Kapslingen med ett lågt 10 mm lock och en låg 25 mm underdel. transparent lock metriska knockouts SPCM081306T ( SPCM081308T ( SPCM081310T ( SPCM081313T ( Locket kan plomberas med en standardlockskruv. grått lock Pgknockouts transparent lock Pgknockouts SPCM081306G ( SPCK081306G ( SPCK081306T ( SPCM081308G (1 SPCK081308G (7 SPCK081308T ( SPCM081310G (1 SPCK081310G (7 SPCK081310T ( SPCM081313G (1 SPCK081313G (7 SPCK081313T ( ) M: 2 x M16/ x M12/20 7) Pg: 2 x Pg9/13,5 + 6 x Pg9/13,5 SPCM101006G (2 SPCM101006T ( ) M: 2 x M16/ x M12/ , , , , , , , , , , , , , , , , , SPCM131306G ( SPCM131308G ( SPCM131310G ( SPCM131313G ( SPCM131306T ( SPCM131308T ( SPCM131310T ( SPCM131313T ( SPCK131306G ( SPCK131308G ( SPCK131310G ( SPCK131313G ( SPCK131306T ( SPCK131308T ( SPCK131310T ( SPCK131313T ( ) M: 4 x M16/ x M12/20 8) Pg: 4 x Pg16/ x Pg9/13,5 SPCM131806G (4 SPCM131806T (4 SPCK131806G (9 SPCK131806T ( SPCM131808G (4 SPCM131808T (4 SPCK131808G (9 SPCK131808T ( SPCM131810G (4 SPCM131810T (4 SPCK131810G (9 SPCK131810T ( SPCM131813G (4 SPCM131813T (4 SPCK131813G (9 SPCK131813T ( SPCM131815G ( SPCM131815T ( SPCK131815G ( SPCK131815T ( ) M: 4 x M16/ x M12/20 9) Pg: 4 x Pg16/ x Pg9/13,5 SPCM132513G (12 SPCM132513T ( ) M: 2 x M20/25 SPCM181808G (5 SPCM181808T (5 SPCK181808G (10 SPCK181808T ( SPCM181810G (5 SPCM181810T (5 SPCK181810G (10 SPCK181810T ( SPCM181813G (5 SPCM181813T (5 SPCK181813G (10 SPCK181813T ( SPCM181815G (5 SPCM181815T (5 SPCK181815G (10 SPCK181815T ( ) M: 4 x M12/ x M16/ x M12/20 10) Pg: 4 x Pg16/ x Pg9/ x Pg9/13,5 SPCM182508G (6 SPCM182508T (6 SPCK182508G (11 SPCK182508T ( SPCM182510G (6 SPCM182510T (6 SPCK182510G (11 SPCK182510T ( SPCM182515G (6 SPCM182515T (6 SPCK182515G (11 SPCK182515T ( ) M: 4 x M12/ x M16/ x M12/20 11) Pg: 4 x Pg16/ x Pg9/ x Pg9/13,5

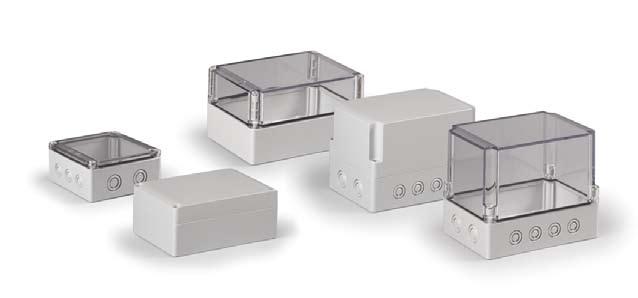

5 5 Ensto Cubo Skapslingar finns i 36 storlekar med två olika på underdelen (25 och 50 mm) och fem olika lockhöjder Underdel , , , , , , , , , , , , , , , , , , , , , , , , , Lock , , , , , , , , , , , Kapslingen på bilden är försedd med gångjärn (DSHI1), lockproppar och vingskallar till lockskruv (SLW1). grått lock SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G transparent lock SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T Tillgängliga tillbehör inkluderar bl.a. montageplåtar, gångjärn, lockskruvar och proppar. ABS grått lock SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G ABS transparent lock SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T

6 6 Ensto Cubo Dkapslingar IP 66/67 Storlekar 53 x 55 x x 300 x 111 mm Ensto Cubo Dkapslingar i korthet: Tillverkade i ABS eller polykarbonat, transparent lock alltid polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Finns med Modern utformning med fasetterade hörn och täckpluggar Fästklackar på lockets insida Spår för kretskort i underdelen Tillgängliga tillbehör inkluderar bl.a. montageplåtar, DINskenor, gångjärn och fästöron Ensto Cubo Dkapslingarna har en modern utformning med fasetterade hörn och täckproppar. Ensto Cubo Dkapslingarna har fästklackar på lockets insida. Kapslingen har unika spår för kretskort i underdelen. Denna kapsling är försedd med gångjärn (DSHI1) och fästöron (DFL1) , , , , , , , , , , , , , , , , ,5 grått lock DPCP050504G DPCP050704G DPCP080806G DPCP080809G DPCP081206G DPCP081209G DPCP081606G DPCP081609G DPCP121206G DPCP121209G DPCP121609G DPCP122009G DPCP152008G DPCP162409G DPCP162412G DPCP233009G DPCP233011G transparent lock DPCP050504T DPCP050704T DPCP080806T DPCP080809T DPCP081206T DPCP081209T DPCP081606T DPCP081609T DPCP121206T DPCP121209T DPCP121609T DPCP122009T DPCP152008T DPCP162409T DPCP162412T DPCP233009T DPCP233011T ABS grått lock DABP050504G DABP050704G DABP080806G DABP080809G DABP081206G DABP081209G DABP081606G DABP081609G DABP121206G DABP121209G DABP121609G DABP122009G DABP152008G DABP162409G DABP162412G DABP233009G DABP233011G ABS transparent lock DABP050504T DABP050704T DABP080806T DABP080809T DABP081206T DABP081209T DABP081606T DABP081609T DABP121206T DABP121209T DABP121609T DABP122009T DABP152008T DABP162409T DABP162412T DABP233009T DABP233011T

7 7 Ensto Cubo Okapslingar IP 66/67 Storlekar 200 x 200 x x 600 x 187 mm Ensto Cubo Okapslingar i korthet: Tillverkade i ABS eller polykarbonat, transparent lock alltid polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Finns med eller metriska knockouts En 55 mm förhöjningsram finns i alla storlekar för alternativa. Flera förhöjningsramar kan användas ovanpå varandra i en kapsling. Lock och lockskruvar är försedda med plomberingshål Locket kan även monteras på underdelens baksida Stort sortiment av tillbehör finns tillgängligt bl.a. montageplåtar, DINskenor, modulskydd, hörnhissar och fästöron 300 x 300 mm kapslingar med metriska knockouts: 12 x M x M16/ x M x M25/ x 400/600 mm kapslingar med metriska knockouts: 12 x M12/ x M32/40+ 8 x M12/ x M16/25 Justerbara hörnhissar finns för underdelens hörnspår, vilket tillåter montering av plattor och paneler på valfri höjd , , ,0 Locket kan monteras på baksidan av Ensto Cubo Okapslingens underdel. Kapslingens bottensida fungerar då som frontpanel. grått lock metriska knockouts OPCM303013G OPCM303018G OPCM304013G OPCM304018G OPCM306013G OPCM306018G transparent lock, metriska knockouts OPCM303013T OPCM303018T OPCM304013T OPCM304018T OPCM306013T OPCM306018T , , , , , , ,0 grått lock OPCP202013G OPCP202018G OPCP203013G OPCP203018G OPCP204013G OPCP204018G OPCP303013G OPCP303018G OPCP304013G OPCP304018G OPCP306013G OPCP306018G OPCP406013G OPCP406018G transparent lock OPCP202013T OPCP202018T OPCP203013T OPCP203018T OPCP204013T OPCP204018T OPCP303013T OPCP303018T OPCP304013T OPCP304018T OPCP306013T OPCP306018T OPCP406013T OPCP406018T ABS grått lock OABP202013G OABP202018G OABP203013G OABP203018G OABP204013G OABP204018G OABP303013G OABP303018G OABP304013G OABP304018G OABP306013G OABP306018G OABP406013G OABP406018G ABS transparent lock OABP202013T OABP202018T OABP203013T OABP203018T OABP204013T OABP204018T OABP303013T OABP303018T OABP304013T OABP304018T OABP306013T OABP306018T OABP406013T OABP406018T

8 8 Ensto Cubo Ckapslingar IP 66/67 Storlekar 200 x 200 x x 600 x 187 mm Ensto Cubo Ckapslingar i korthet: Tillverkade i polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Finns med flänsknockouts Finns i sju storlekar och ett på underdelen, en höjd på locket En 55 mm förhöjningsram finns i alla storlekar för alternativa. Flera förhöjningsramar kan användas ovanpå varandra i en kapsling. Lock och lockskruvar är försedda med plomberingshål Locket kan även monteras på underdelens baksida Baseras på kapslingsserien Ensto Cubo O Stort sortiment av tillbehör finns tillgängligt bl.a. montageplåtar, DINskenor, modulskydd, hörnhissar och fästöron 1) 4 x FL13 knockout 2) 2 x FL13 knockout + 2 x FL21 knockout 3) 4 x FL21 knockout 4) 6 x FL21 knockout , , , , , , ,0 grått lock flänsknockouts CPCF202013G ( CPCF202018G ( CPCF203013G ( CPCF203018G ( CPCF204013G ( CPCF204018G ( CPCF303013G ( CPCF303018G ( CPCF304013G ( CPCF304018G ( CPCF306013G ( CPCF306018G ( CPCF406013G ( CPCF406018G ( transparent lock flänsknockouts CPCF202013T ( CPCF202018T ( CPCF203013T ( CPCF203018T ( CPCF204013T ( CPCF204018T ( CPCF303013T ( CPCF303018T ( CPCF304013T ( CPCF304018T ( CPCF306013T ( CPCF306018T ( CPCF406013T ( CPCF406018T ( Justerbara hörnhissar finns för underdelens hörnspår, vilket tillåter montering av plattor på valfri höjd. Locket kan monteras på baksidan av Ensto Cubo Okapslingens underdel. Vårt urval inkluderar också ventilationsdon och tryckutjämnare. Frontpaneler med gångjärn kan också användas när två frontpaneler måste öppnas samtidigt. Vårt urval omfattar ett stort antal olika flänsar. Gångjärnsskruvar är färgkodade blå. Alternativ är spår/kryssskalle (OLSH1) eller vingskalle (OLWH1). Kabelinföring för 1 kabel, F2CE mm förhöjningsram för FL2 fläns, F2C50E.

9 9 Ensto Cubo Wväggskåp IP 66/67 Storlekar 200 x 200 x x 600 x 187 mm Ensto Cubo Wväggskåp i korthet: Tillverkade i polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Finns med, kapslingsseten Ensto Cubo W1 och W2, som presenteras på sidan 18, finns att få med flänsöppningar Har förmonterade gångjärn och snabbspärrar som standard Finns i sju storlekar och ett på underdelen, en höjd på locket En 55 mm förhöjningsram finns i alla storlekar för alternativa. Kan enkelt låsas med hänglås utan övriga tillbehör Baseras på kapslingsserien Ensto Cubo O De flesta tillbehör till Ensto Cubo O kan även användas till Ensto Cubo W. Dessa inkluderar bl.a. montageplåtar, DINskenor, hörnhissar och fästöron , , , , , , ,0 grått lock WPCP202013G WPCP202018G WPCP203013G WPCP203018G WPCP204013G WPCP204018G WPCP303013G WPCP303018G WPCP304013G WPCP304018G WPCP306013G WPCP306018G WPCP406013G WPCP406018G transparent lock WPCP202013T WPCP202018T WPCP203013T WPCP203018T WPCP204013T WPCP204018T WPCP303013T WPCP303018T WPCP304013T WPCP304018T WPCP306013T WPCP306018T WPCP406013T WPCP406018T Justerbara hörnhissar finns för underdelens hörnspår, vilket tillåter montering av plattor och paneler på valfri höjd. Kapslingen kan enkelt låsas med hänglås utan övriga tillbehör. I Ensto Cubokapslingssortimentet ingår även kapslingsset. På bilden kapslingssetet Ensto Cubo W1, som innehåller alla komponenter som behövs vid installation av kapslingen och införing av kablarna. Mer detaljerade uppgifter finns på sidan 18.

10 10 Ensto Cubo Pcentralbyggnadssystem IP 65 Underdels storlekar 300 x 300 x x 600 x 102 mm Ensto Cubo Pcentralbyggnadssystem i korthet: Tillverkade i polykarbonat Standardfärg grå RAL 7035, locket finns också att få som transparent Består av en underdel med fyra helt öppna sidor Underdelen finns i fyra storlekar Öppen konstruktion i monteringsskedet, lätt att komma åt från alla håll Enkel och snabb montering av socklar och plattor med snabbfästen Enkel att ändra och utöka till större enheter Alla delar kan återanvändas Stort sortiment av tillbehör finns tillgängligt Ytterligare information finns i vår engelska broschyr om centralbyggnadssystemet. Beställ via vår kundtjänst eller ladda ned från vår webbplats Ensto Cubo P är en öppen konstruktion under monteringsstadiet. Underdelen är helt öppen i alla fyra riktningarna vilket underlättar snabb och effektiv montering. Tack vare att delarna snabbt kan låsas vid varandra tar monteringen inte lång tid. Ensto Cubo Gkopplingslåda IP 66 Storlek 93 x 93 x 50 mm Ensto Cubo Gkopplingslådan i korthet: Tillverkade i polykarbonat Standardfärg grå RAL 7035 Finns i en storlek Försedd med metriska knockouts på baksidan och på underdelens alla fyra sidor Har fasta fästöron Locket har snäppfäste Hög kapslingsklass utan packning , metriska knockouts GPCM090905G x M20 på alla sidor, 2 x M20 i botten Kapslingsklassen IP66 uppnås genom ett innovativt tätningssystem utan packning och utan fästskruvar för locket. Lådan är försedd med fästöron för väggmontage.

11 11 Ensto Cubo Rmodulkapslingar IP 65 Storlekar 75 x 125 x x 600 x 136 mm Ensto Cubo Rmodulkapslingar i korthet: Tillverkade i ABS eller polykarbonat, transparent lock alltid polykarbonat Standardfärg grå RAL 7035, gångjärnsfönstret är rökgrått som standard, kan också fås transparent Färdigmonterad produkt Finns med eller Pg/metrisk/flänsknockouts Har ett gångjärnsförsett fönster, vilket underlättar kontroll och service av de enheter som finns i kapslingen Finns i sju storlekar Små modulära kapslingar (75 x 125 x 100 till 175 x 250 x 100 mm) finns för 2, 4, 6 och 10 moduler Större modulära kapslingar (300 x 300 x 132 till 300 x 600 x 132 mm) finns för 12, 24 och 36 moduler Passar även för fuktiga miljöer Både dörren och locket kan låsas/plomberas Produktpaketets innehåll: Små modulkapslingar (2 10 moduler) Kapslingens underdel Lock med gångjärnsförsett fönster Lockskruvar Förmonterade DINskenor Stora modulkapslingar (12 36 moduler) Kapslingens underdel Lock med gångjärnsförsett fönster Lockskruvar Förmonterade DINskenor DINskenprofiler Förmonterade N/PEskenor Täckplatta Märkning Stora kapslingar har ett rökgrått gångjärnsfönster som standard. De kan även fås med transparent fönster. Locket kan plomberas med en standardlockskruv. Små modulkapslingar Pgknockouts ,5/ RPCK081308G/2M För 2 moduler ,5/ RPCK131308G/4M För 4 moduler ,5/ RPCK131808G/6M För 6 moduler ,5/ RPCK182508G/10M För 10 moduler ABS RABP081308G/2M För 2 moduler RABP131308G/4M För 4 moduler RABP131808G/6M För 6 moduler RABP182508G/10M För 10 moduler Stora modulkapslingar ,5/ ,5/ ,5/116 metriska knockouts RPCM33DS.12MT För 1 x 12 moduler RPCM34DS.24MT För 2 x 12 moduler RPCM36DS.36MT För 3 x 12 moduler flänsknockouts RPCF33DS.12MT För 1 x 12 moduler RPCF34DS.24MT För 2 x 12 moduler RPCF36DS.36MT För 3 x 12 moduler RPCP33DS.12MT För 1 x 12 moduler RPCP34DS.24MT För 2 x 12 moduler RPCP36DS.36MT För 3 x 12 moduler ABS RABP33DS.12MT För 1 x 12 moduler RABP34DS.24MT För 2 x 12 moduler RABP36DS.36MT För 3 x 12 moduler

12 12 Ensto Cubo Mkapslingar IP 66 Storlekar 75 x 80 x x 405 x 120 mm Ensto Cubo Mkapslingar i korthet: Tillverkade i glasfiberförstärkt polyester (GRP) Färgen motsvarar grå RAL 7000 Finns med Finns i 13 storlekar Har överlägsen temperaturtålighet (50 C till +140 C) med silikonpackning (endast på begäran) Har kraftig konstruktion och hög beständighet mot korrosion och lösningsmedel Passar mycket krävande industrimiljöer, till exempel oljeraffinaderier och petrokemisk eller kemisk industri Är svår att bearbeta, varför vi rekommenderar beställning av kapslingar med färdig håltagning Tillgängliga tillbehör inkluderar montageplåtar, DINskenor, fästöron och gångjärn , , , , , , , , , , , , ,0 Polyester MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP Ensto Cubo Mkapslingar har och lockskruvar i rostfritt stål. Det är svårt att bearbeta polyesterkapslingar, varför vi rekommenderar beställning av anpassade kapslingar. Kapslingar kan också förses med gångjärn (HMHI2). Fästöronen skruvas på plats i kapslingens underdel. Produktkod HMFL4.

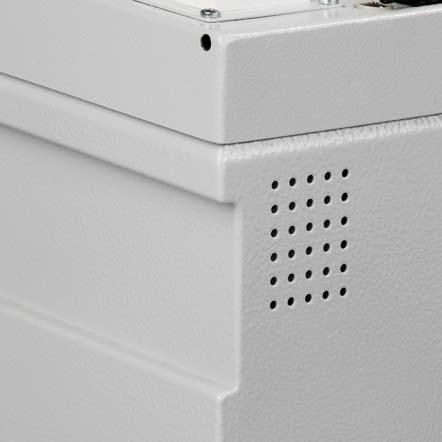

13 13 Ensto Cubo Eväggskåp IP 66, med två dörrar IP 55 Storlekar 200 x 300 x x 1200 x 300 mm Ensto Cubo Eväggskåp i korthet: Standardmodellerna av polyestermålade stålkapslingar har flänsöppningar, standardfärg grå RAL 7035 Standardmodellerna av rostfritt stål (AISI 304) har Dörren kan öppnas 110 och enkelt ändras från höger till vänsterhängd Kundspecifika mått kan också beställas i små volymer till konkurrenskraftiga priser Väggskåp av rostfritt stål AISI 316 kan fås på begäran Tillgängliga tillbehör inkluderar DINskenor, olika lås och flänsar, dörrstoppare, fästöron och regntak Produktpaketets innehåll: Kapslingens underdel Dörr Täckplattor för flänsöppningar, skruvar och muttrar (målade kapslingar) Montageplåt med muttrar M8skruv, brickor och en mutter för jordning av montageplåten Jordmarkeringar DIN 3lås och en DIN 3nyckel Täckproppar för fästhål (målade kapslingar) och gångjärnshål Muttrar och brickor för M6skruvar Ett regnskydd rekommenderas om skåpet ska användas utomhus. Fästöronen är alternativt 20 mm (EFFL2.20) eller 50 mm (EFFL2.50) höga. Kapslingen har svetsade M8skruvar i botten av underdelen och M6skruvar i dörren. Det finns även en M6skruv för jordning på en sida. 1) 1 x FL13 flänsöppning 2) 1 x FL21 flänsöppning 3) 2 x FL21 flänsöppning 4) 3 x FL21 flänsöppning 5) 4 x FL21 flänsöppning Polyestermålat stål flänsöppningar EFEF203015A ( EFEF302015A ( EFEF303015A ( EFEF303020A ( EFEF304020A ( EFEF403015A ( EFEF403020A ( EFEF404020A ( EFEF404030A ( EFEF405020A ( EFEF406020A ( EFEF406030A ( EFEF505020A ( EFEF505030A ( EFEF506030A ( EFEF604020A ( EFEF604030A ( EFEF606020A ( EFEF606030A ( EFEF608020A ( EFEF608030A ( EFEF A ( EFEF A ( EFEF806030A ( EFEF808020A ( EFEF808030A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF808030DA ( Två dörrar EFEF DA ( Två dörrar Rostfritt stål AISI 304 ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP808030D Två dörrar ESSP D Två dörrar EFEF DA (5 ESSP D Två dörrar Två dörrar EFEF DA (5 ESSP D Två dörrar Två dörrar

14 14 Ensto Cubo EOväggskåp IP 66 Storlekar 190 x 240 x x 960 x 248 mm Ensto Cubo EOväggskåp i korthet: Tillverkade i polyestermålat stål, standardfärg grå RAL 7035 Har flänsknockouts på alla sidor av underdelen Finns i 22 storlekar Dörren försedd med vridlås med spår Dörren kan öppnas 110 Har fasta M8inlägg för en fästplatta i underdelens botten Har M6skruv på underdelens ena sida och två M6skruvar i dörren för jordning Utmärkt val för att skapa större enheter Tillgängliga tillbehör inkluderar flänsar, fästöron och dörrstoppare Produktpaketets innehåll: Kapslingens underdel Dörr Montageplåt med M8skruvar och tillbehör för jordning Lås med spårskalle Polyestermålat stål flänsknockouts EOK192414A ( EOJ192814A ( EOJ192819A ( EOM193814A ( EOM193819A ( EOL242814A ( EOO282814A ( EOO282819A ( EOP283814A ( EOP283819A ( EOT285614A ( EOT285619A ( EOR383814A ( EOR383819A ( EOU385614A ( EOU385619A ( EOU385625A ( EOV388419A ( EOV388425A ( EOY484825A ( EOZ487625A ( EOQ489625A ( Kapslingarna har flänsknockouts på alla fyra sidor. 1,5 mm montageplåt med M8skruvar och tillbehör för jordning ingår i alla leveranser av standardkapslingar. 1) 4 x FL13 knockout 2) 2 x FL13 knockout + FL21 knockout 3) 4 x FL21 knockout 4) 6 x FL21 knockout 5) 8 x FL21 knockout Dörrstoppare, set, EDS2. Ventilationsfläns FL21 storlek, EVF2A. Fästöron set, 20 mm höga, EOFL2.20. Fästdon set till fläns FL13, EO72.07.

15 15 Ensto Cubo Fkopplingslådor IP 66 Storlekar 150 x 150 x x 400 x 120 mm Ensto Cubo Fkopplingslådor i korthet: Tillverkade i polyestermålat stål, standardfärg grå RAL 7035, och rostfritt stål AISI 304 Har. 120 mm a polyestermålade stålkapslingar finns även med flänsöppningar eller polykarbonatfönster som standard Finns i 30 storlekar och två olika Har perforerat stöd för DINskena eller montageplåt, vilket gör att alla sidor kan användas för kabelgenomföringar Har M6skruv för jordning på underdelens ena sida Kapslingar av rostfritt stål AISI 316 kan också fås på begäran Kundspecifika mått kan också beställas i små volymer till konkurrenskraftiga priser Alla versioner kan levereras med gångjärn Tillgängliga tillbehör inkluderar montageplåtar, DINskenor, fästöron och gångjärn Produktpaketets innehåll: Kapslingens underdel Lock Lockskruvar med packningar och korgmuttrar Täckproppar för fästhål En M6mutter och en bricka för jordning Jordmarkeringar Modeller med flänsöppning har även täckplattor, skruvar och brickor , , , , , , , , , ,5 Polyestermålat stål FFUP151508A FFUP151512A FFUP202008A FFUP202012A FFUP301508A FFUP301512A FFUP302008A FFUP302012A FFUP303008A FFUP303012A FFUP402008A FFUP402012A FFUP403008A FFUP403012A Polyestermålat stål, Flänss 192 x 62 mm FFUF301512A Flänsar/sida: FFUF302012A Flänsar/sida: FFUF303012A Flänsar/sida: FFUF402012A Flänsar/sida: FFUF403012A Flänsar/sida: Polyestermålat stål, med polykarbonat window FFUW202012A Fönsterstorlek: 120 x 120 mm FFUW302012A Fönsterstorlek:220 x 120 mm FFUW402012A Fönsterstorlek:320 x 120 mm Stainless steel AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

16 16 Ensto Cubo Fkopplingslådor IP 66 Storlekar 150 x 150 x x 400 x 120 mm Kapslingarna har som standard ett perforerat stöd för en DINskena eller montageplåt. De optimerade fäststöden gör att alla sidor av kapslingen kan utnyttjas maximalt för kabelgenomföringar. 120 mm a polyestermålade kapslingar finns även med flänsöppningar. I produktpaketet ingår täckplattor, skruvar och brickor. En del standardmodeller i serien Ensto Cubo F finns att gå med fönster i polykarbonat. Tillgängliga tillbehör inkluderar montageplåtar, DINskenor, fästöron och gångjärn , , , , , , , , , , ,5 Polyestermålat stål FFUP404008A FFUP404012A FFUP502008A FFUP502012A FFUP503008A FFUP503012A FFUP602008A FFUP602012A FFUP603008A FFUP603012A FFUP604008A FFUP604012A FFUP802008A FFUP802012A FFUP804008A FFUP804012A Polyestermålat stål, Flänss 192 x 62 mm FFUF404012A Flänsar/sida: FFUF502012A Flänsar/sida: FFUF503012A Flänsar/sida: FFUF602012A Flänsar/sida: FFUF603012A Flänsar/sida: FFUF604012A Flänsar/sida: FFUF802012A Flänsar/sida: FFUF804012A Flänsar/sida: Polyestermålat stål, med polykarbonat window FFUW502012A Fönsterstorlek: 420 x 120 mm FFUW602012A Fönsterstorlek: 520 x 120 mm FFUW802012A Fönsterstorlek: 720 x 120 mm Stainless steel AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

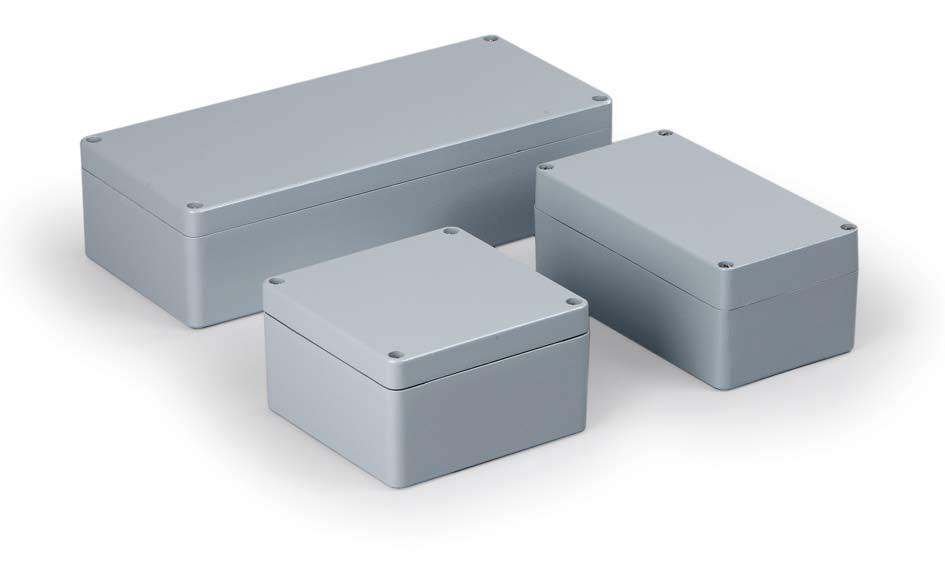

17 17 Ensto Cubo H kapslingar IP 66 Storlekar 50 x 45 x x 601 x 180 mm Ensto Cubo Hkapslingar i korthet: Tillverkade i polyestermålat aluminium Standardfärg grå RAL 7001 Finns med Finns i 29 storlekar Uppfyller kraven från maskin och militär industri beträffande beständighet mot lösningsmedel, bensin och olja Har överlägsen temperaturtålighet (50 C till +150 C) med silikonpackning (endast på begäran) Är svår att bearbeta, varför vi rekommenderar beställning av kapslingar med färdig håltagning Tillgängliga tillbehör inkluderar montageplåtar, DINskenor, fästöron och gångjärn. Lockskruvar av rostfritt stål ingår i leveransen av Ensto Cubo Hkapslingar. Fästskruvar finns inbyggda i kapslingens underdel. Det är svårt att bearbeta aluminiumkapslingar, varför vi rekommenderar beställning av anpassade kapslingar ,0 24, ,0 28, ,0 29, ,0 27, ,5 51, ,0 52,5 125,5 117, ,0 52, ,5 50, ,0 72,5 92,5 83, ,5 72,5 91,0 82, ,5 72, ,0 82, ,5 82, ,5 82, ,0 81, ,5 102, ,0 172, ,5 102, ,0 102, ,0 172, ,5 111,5 99, ,0 101, ,5 100,5 181,5 171, ,0 102,0 180,0 169,0 Polyestermålat aluminium HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP Kapslingar kan också förses med gångjärn (HMHI2). Fästöronen skruvas på plats i kapslingens underdel. Produktkod HMFL4.

18 18 Ensto Cubo kapslingsset Storlekar 125 x 125 x x 400 x 132 mm Ensto Cubo kapslingsset i korthet: Innehåller alla komponenter som behövs vid installation av kapslingen och införing av kablarna Spar tid och besvär eftersom produkterna kan hittas snabbt och enkelt med en produktkod och du kan vara säker på att alla delar som behövs ingår Kräver mindre plats i lagret än separata produktförpackningar Är lätta att transportera till installationsplatsen tack vare bärhandtagen på förpackningarna. Cubelo är konstruerad för små centraler i torra utrymmen, och för utvidgning av enheter. Produkten lämpar sig både för utanpå och infällt montage. Cubelo11KS25 har också en 25 A lastbrytare som standard. Ensto Cubo S2 Ensto Cubo W1 Ensto Cubo C2 Ensto Cubo R1 Benämning Cubelo11 Cubelo11KS25 Enummer Storlek 222 x 210 x x 210 x 95 Moduler Förpackningens innehåll: Brytare, 25 A 1 Lockskruvar (st) 4 4 DINskena 1 1 Fläns 1 1 Kabelgenomföring Täckplatta för 6 moduler 1 1 N/PEskenor 2 x (3 x 16 mm 2, 2 x (3 x 16 mm 2, 9 x 6 mm 2 ) 9 x 6 mm 2 ) Märkning 1 1 Benämning Ensto Cubo S1 Ensto Cubo S2 Ensto Cubo S3 Produktkod SPCM131308G001 SPCM131808G002 SPCM182515G003 Enummer Storlek 125 x 125 x x 175 x x 250 x 150 Förpackningens innehåll: Lockskruvar (st) Förskruvningar med dragavlastning 2 x M16, 2 x M20 2 x M20, 2 x M25 2 x M20, 2 x M25 Kontramuttrar 2 x M16, 2 x M20, 1 x M25 2 x M20, 3 x M25 2 x M20, 3 x M25 Avslutningspropp 1 x M25 1 x M25 1 x M25 Fästöron, set Montageplåt Montageskruvar (st) Benämning Ensto Cubo C1 Ensto Cubo C2 Ensto Cubo W1 Ensto Cubo W2 Ensto Cubo R1 Ensto Cubo R2 Produktkod CPCF303013G001 CPCF304013G002 WPCJ303013G001 WPCF304013G002 RPCF3313DS001 RPCF3413DS002 Enummer Storlek 300 x 300 x x 400 x x 300 x x 400 x x 300 x x 400 x 132 Moduler 1 x 12 2 x 12 Förpackningens innehåll: Lockskruvar (st) Membranfläns 1 x F x F2202 2x F2202 2x F2202 2x F2202 2x F2202 Skruvförpackning till flänsen Ändstöd till fläns Fästöron, set Montageplåt Montageskruvar (st) DINskena 1 2 Täckplatta för DINöppning 1 1 Distance bushing 2 x 14 mm 2 x 14 mm N/PEskena 1 Nskena 1 PEskena 1 Hörnhiss 2 2

19 19 Ensto Cubo T kapslade klämmor Storlekar 125 x 125 x x 600 x 132 mm Ensto Cubo T kapslade klämmor i korthet: Innehåller alla komponenter som behövs för anslutning, skarvning och förgrening av ledningar samt för kapsling Kan levereras med plintarna Ensto Clampo Compact och universalklämmorna Ensto Clampo Pro Innehåller termoplastkapsling Ensto Cubo S eller C Kapslingens dimensionering är optimal med beaktande av klämmorna och behovet av utrymme för ledningsböjar Spar tid och besvär eftersom produkterna kan hittas snabbt och enkelt med en produktkod och du kan vara säker på att alla delar som behövs ingår Kräver mindre plats i lagret än separata produktförpackningar Ensto Cubo T1 Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Benämning Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Produktkod TPM131308G001 TPCF203013G002 TPCF304013G003 TPCF304013G004 TPCF306013G005 Enummer Tvärsnitt Cu 12 x 6 mm 2 Al/Cu 5 x 650 mm 2 Al/Cu 5 x 1695 mm 2 Al/Cu 2 x (5 x 16 95) mm 2 Al/Cu 2 x ( 5 x ) mm 2 Förpackningens innehåll: Ensto Cubo kapsling SPCM131308G CPCF203013G CPCF304013G CPCF304013G CPCF306013G Lockskruvar (st) Förskruvningar med dragavlastning 2 x M16, 2 x M20, 1 x M25 Kontramuttrar 2 x M16, 2 x M20, 1 x M25 Avslutningspropp 1 x M25 Membranfläns 2 x F x F x F x F2204 Skruvförpackning till flänsen Ändstöd till fläns Fästöron, set Monteringsskena/plåt 1 x DIN 15skena, 13 cm 1 x DIN 35skena, 16 cm 1 x DIN 35skena, 26 cm 1 x DIN 35skena, 26 cm 1 30 x x montageplåt 40 cm Montageskruvar (st) Ändstöd Klämmor 1 x 12pol, grå (KR8121) 1 x 3pol, grå (KE61.03), 1 x blå (KE61.2), 1 x gulgrön (KE61.3) 3 x grå (KE62), 1 x blå (KE62.2), 1 x gulgrön (KE62.3) 3 x grå (KE67), 1 x blå (KE67.2), 1 x gulgrön (KE67.3) Märkning 112 L1, L2, L3 L1, L2, L3 L1, L2, L3 L1, L2, L3 Överkopplingskam 2 x 3pol (KRL ) 3 x grå (KE68), 1 x blå (KE68.2), 1 x gulgrön (KE68.3)

20 20 Universalklämmor för Al/Culedningar Ensto Clampo Pro Ensto Clampo Prouniversalklämmor i korthet: Serien innehåller enpoliga klämmor och förgreningar för fyra ledare Universalklämman för 50 mm² finns även som trepolig klämma Kompakt storlek jämfört med andra motsvarande produkter på marknaden Är lämpliga för både aluminium och kopparledare Är infettade Har en enkel och tillförlitlig konstruktion Kan fästas direkt på en DINskena eller med skruv på underlaget Är snabba och enkla att ansluta med endast en skruv Serien Ensto Clampo Pro universalklämmor innehåller enpoliga och förgreningsklämmor. Universalklämman för 50 mm² finns även i trepoligt utförande. Tvärsnitt (mm²) Enpoliga klämmor Al 650, Cu 2,550 Al/Cu 1695 Al/Cu Al/Cu Produktkod Enummer Färg Nominell ström (A) Cu Al KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön Trepoliga klämmor Al 650, Cu 2,550 KE Grå Förgreningsklämmor, enpolig, fyra anslutningar Al 650, Cu 2,550 Al/Cu 1695 Al/Cu Al/Cu KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön KE Grå KE Blå KE Gulgrön Andra komponenter Ensto Clampo Apparatus är en serie universalklämmor med vilka Al/Culedningar kan anslutas till apparater. Klämmorna ansluter en eller två ledningar direkt till en apparat. Klämserien omfattar också klämmor monterade på isolationsunderlag. Ensto Clampo Compact kompaktradklämmor är en utmärkt lösning för applikationer där en normal radklämma tar för mycket plats. Kompaktradklämmorna lämpar sig för Culedningar och kan monteras på en DINskena eller direkt på ett underlag. Ensto Clampo Groundserien omfattar ett brett urval N och PEklämmor som används i många applikationer: fördelningscentraler, regler, kontroll och automationscentraler, inom elektronik samt i tillverkning av maskiner och apparater. Ensto Compact är en komplett serie lastbrytare från 16 A till 125 A. Brytarna är väl konstruerade med små dimensioner. Produktserien bygger på en liten (16 63 A) och en medelstor ( A) stomstorlek.

21 21 Teknisk information Kapslingsserier Cubo S Cubo D Cubo O Cubo C Material PC ABS PC ABS PC ABS PC Knockoutsalternativ Släta sidor, metriska och Pgknockouts Släta sidor Släta sidor Släta sidor Släta sidor, metriska knockouts Släta sidor Flänsknockouts Minsta storlek 75 x 125 x x 55 x x 200 x x 200 x 132 Största storlek 175 x 250 x x 300 x x 600 x x 600 x 187 Kapslingsklass IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 Slaghållfasthet IK 08 (25 C C) IK 07 (+35 C)/ IK 06 (25 C) IK 08 (25 C C) IK 07 (+35 C)/ IK 06 (25 C) IK 08 (25 C C) IK 08 (+35 C)/ IK 07 (25 C) IK 08 (25 C C) Skyddsklass (UL) 4, 4X, 6, 12, 13 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 Kontinuerlig drifttemperatur 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C Brännbarhet UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V Kapslingsserier Cubo W Cubo P Cubo G Cubo R Cubo M Material PC PC PC PC ABS GRP Knockoutsalternativ Släta sidor Helt öppna sidor Metriska knockouts Släta sidor, Pg, metriska, och flänsknockouts Släta sidor Släta sidor Minsta storlek 200 x 200 x x 300 x x 93 x x 125 x x 80 x 55 Största storlek 400 x 600 x x 600 x x 93 x x 600 x x 405 x 120 Kapslingsklass IP 66, IP 67 IP 65 IP 66 IP 65 IP 65 IP 66 Slaghållfasthet IK 08 (25 C C) IK 08 (25 C C) IK 08 (25 C C) IK 08 (25 C C) IK 08 (+35 C)/IK 07 (25 C) 7 Nm Skyddsklass (UL) 4, 4X, 12, 13 N/A N/A N/A N/A N/A Kontinuerlig drifttemperatur 40 C +80 C N/A 50 C +120 C 40 C +80 C 40 C +60 C 40 C +110 C Brännbarhet UL 746C 5V N/A UL 94 5VA N/A N/A N/A Kapslingsserier Cubo E Cubo EO Cubo F Cubo H Material SS PPMS PPMS SS PPMS AL Knockoutsalternativ Släta sidor Fläns öppningar Flänsknockouts Släta sidor Släta sidor, flänsöppningar Släta sidor Minsta storlek 200 x 300 x x 240 x x 150 x x 45 x 30 Största storlek 1000 x 1200 x x 960 x x 400 x x 601 x 180 Kapslingsklass IP 66 (1 IP 66 (1 IP 66 IP 66 IP 66 IP 66 Slaghållfasthet IK 09 (25 C C) IK 09 (25 C C) IK 09 (25 C C) IK 09 (25 C C) IK 09 (2 (25 C C) 7 Nm Skyddsklass (UL) N/A N/A N/A N/A N/A N/A Kontinuerlig drifttemperatur N/A N/A N/A N/A N/A 40 C +110 C Brännbarhet N/A N/A N/A N/A N/A N/A N/A = Ingen information tillgänglig 1) Modeller med två dörrar IP 55 2) Modeller med polykarbonat fönster IK 07 (5 C C) Certifikat Ensto Cubo series S D O C W P G R M E EO F H Material PC ABS PC ABS PC ABS PC PC PC PC PC ABS GRP SS PPMS PPMS SS PPMS AL SGS Fimko EN X X X X X X X X X X X X X X X X SGS Fimko EN X UL X X X X X cul X X X X X GOST R X X X X X X X X X X X X X X X Germanischer Lloyd X X X X X X X X Material: PC = polykarbonat ABS = akrylbutadienstyren GRP = glasförstärkt polyester AL = aluminium SS = rostfritt stål, AISI 304 PPMS = polyestermålat stål Certifikat: UL = Underwriters Laboratories, File # E (USA ) cul = Underwriters Laboratories, File # E (Kanada) GOST R = Ryssland, allmänt certifikat Germanischer Lloyd = Tyskland, kategori A. Sjöfartsregister

22 22 Produktpaketens innehåll Ensto Cuboserien S D O C W P G M E EO F H Kapslingens underdel x x x x x x x x x x x x Lock/dörr x x x x x x x x x x x Lockskruvar x x x x x x x x x Täckproppar x 1 x 2 Montageskruvar x x x x x x x x x x Montageplåt med muttrar x x Täckplattor för flänsöppningar, skruvar och muttrar Förhöjningsram + skruvar x* x* x* Tillbehör för jordning x x x Lås och en nyckel x x*** 1 Täckproppar för lockskruvar 2 Täckproppar för fästhål (och gångjärnshål) * 187 mm a standardkapslingar ** Endast modeller med flänsöppningar *** Vridlås med spår, ingen nyckel x** x**

23 23 Rättsligt meddelande Informationen i broschyren bygger på vår bästa kunskap och vårt bästa förstånd. Vi svarar emellertid inte för informationens användning, noggrannhet och fullständighet. Köparen av produkten måste på eget ansvar undersöka produktens lämplighet för det avsedda ändamålet. Vårt ansvar för produkterna framgår ur våra allmänna försäljningsvillkor, för närvarande NL 01, gällande Alem och vi är inte i något fall ansvariga för skador som beror på vidareförsäljning, missbruk av produkten, felaktig installation eller för skador som är orsakade av brott mot nationella säkerhetsbestämmelser eller andra regelverk. Vi förbehåller oss rätten att utan förhandsmeddelande ändra specifikationer samt material och tillverkningsmetoder. Copyright Ensto Oy 2009, Ensto
