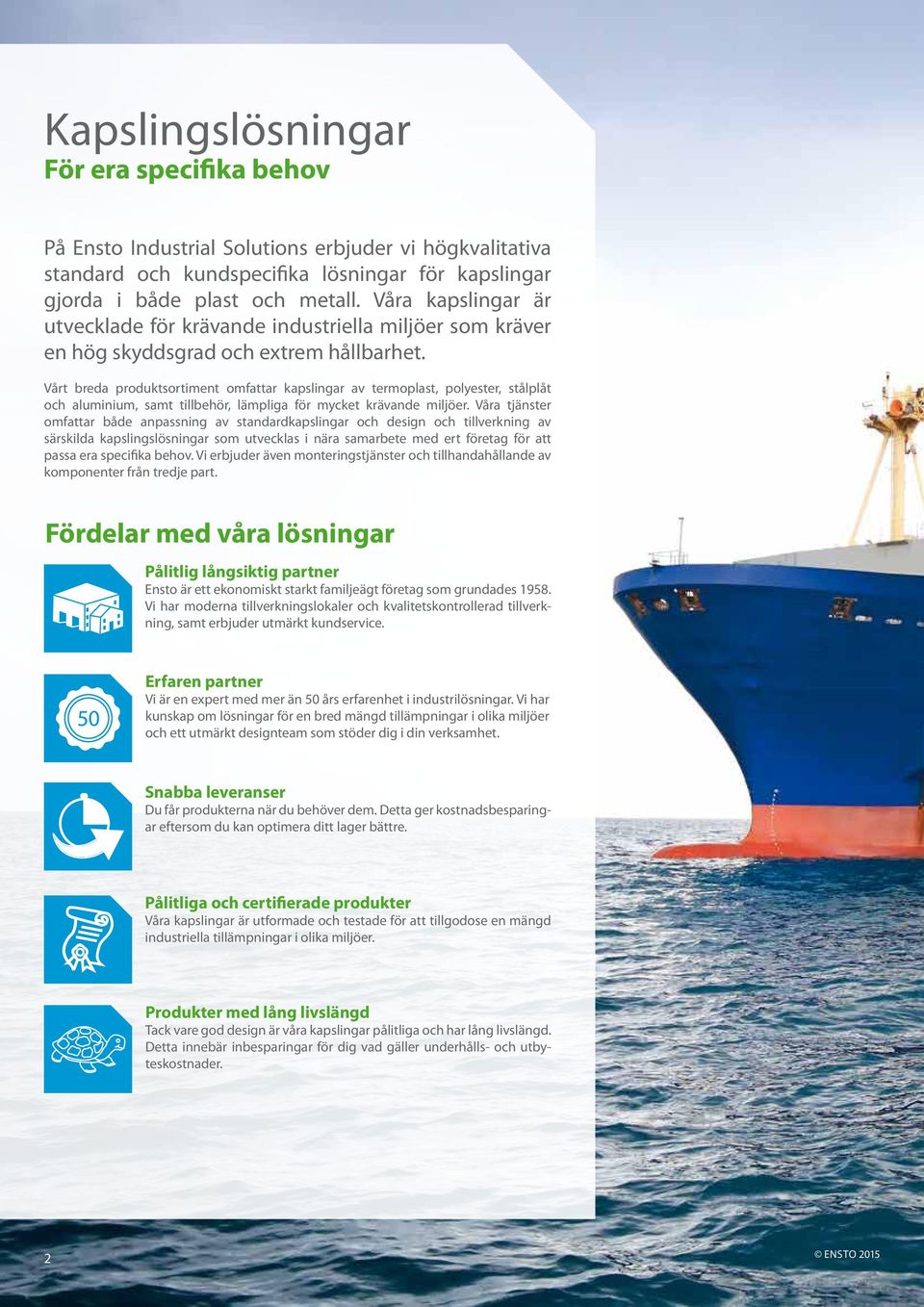

2 Kapslingslösningar För era specifika behov På Ensto Industrial Solutions erbjuder vi högkvalitativa standard och kundspecifika lösningar för kapslingar gjorda i både plast och metall. Våra kapslingar är utvecklade för krävande industriella miljöer som kräver en hög skyddsgrad och extrem hållbarhet. Vårt breda produktsortiment omfattar kapslingar av termoplast, polyester, stålplåt och aluminium, samt tillbehör, lämpliga för mycket krävande miljöer. Våra tjänster omfattar både anpassning av standardkapslingar och design och tillverkning av särskilda kapslingslösningar som utvecklas i nära samarbete med ert företag för att passa era specifika behov. Vi erbjuder även monteringstjänster och tillhandahållande av komponenter från tredje part. Fördelar med våra lösningar Pålitlig långsiktig partner Ensto är ett ekonomiskt starkt familjeägt företag som grundades Vi har moderna tillverkningslokaler och kvalitetskontrollerad tillverkning, samt erbjuder utmärkt kundservice. 50 Erfaren partner Vi är en expert med mer än 50 års erfarenhet i industrilösningar. Vi har kunskap om lösningar för en bred mängd tillämpningar i olika miljöer och ett utmärkt designteam som stöder dig i din verksamhet. Snabba leveranser Du får produkterna när du behöver dem. Detta ger kostnadsbesparingar eftersom du kan optimera ditt lager bättre. Pålitliga och certifierade produkter Våra kapslingar är utformade och testade för att tillgodose en mängd industriella tillämpningar i olika miljöer. Produkter med lång livslängd Tack vare god design är våra kapslingar pålitliga och har lång livslängd. Detta innebär inbesparingar för dig vad gäller underhålls och utbyteskostnader. 2

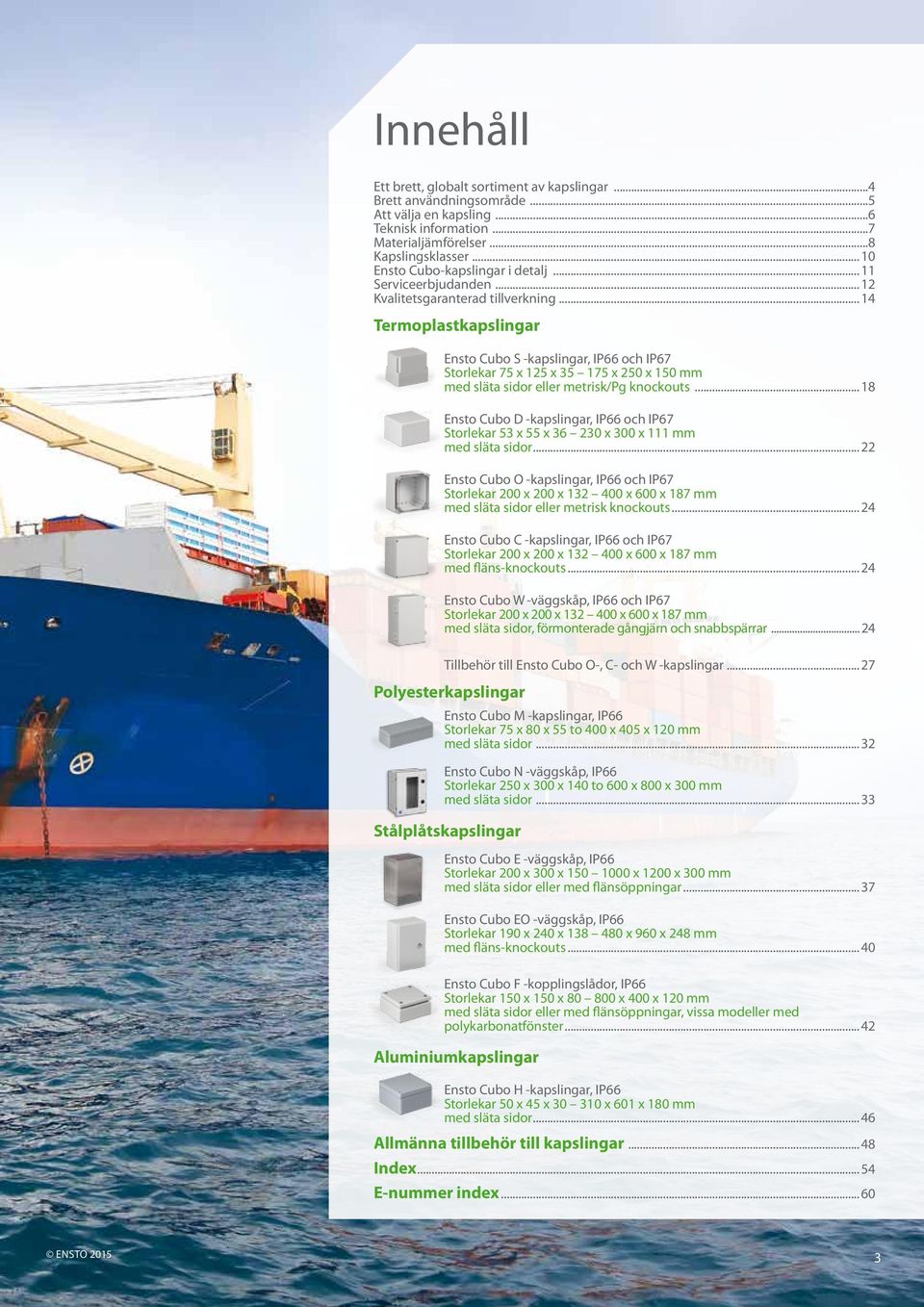

3 Innehåll Ett brett, globalt sortiment av kapslingar...4 Brett användningsområde...5 Att välja en kapsling...6 Teknisk information...7 Materialjämförelser...8 Kapslingsklasser...10 Ensto Cubokapslingar i detalj...11 Serviceerbjudanden...12 Kvalitetsgaranterad tillverkning...14 Termoplastkapslingar Ensto Cubo S kapslingar, IP66 och IP67 Storlekar 75 x 125 x x 250 x 150 mm med släta sidor eller metrisk/pg knockouts...18 Ensto Cubo D kapslingar, IP66 och IP67 Storlekar 53 x 55 x x 300 x 111 mm med släta sidor...22 Ensto Cubo O kapslingar, IP66 och IP67 Storlekar 200 x 200 x x 600 x 187 mm med släta sidor eller metrisk knockouts...24 Ensto Cubo C kapslingar, IP66 och IP67 Storlekar 200 x 200 x x 600 x 187 mm med flänsknockouts...24 Ensto Cubo W väggskåp, IP66 och IP67 Storlekar 200 x 200 x x 600 x 187 mm med släta sidor, förmonterade gångjärn och snabbspärrar Tillbehör till Ensto Cubo O, C och W kapslingar...27 Polyesterkapslingar Ensto Cubo M kapslingar, IP66 Storlekar 75 x 80 x 55 to 400 x 405 x 120 mm med släta sidor...32 Ensto Cubo N väggskåp, IP66 Storlekar 250 x 300 x 140 to 600 x 800 x 300 mm med släta sidor...33 Stålplåtskapslingar Ensto Cubo E väggskåp, IP66 Storlekar 200 x 300 x x 1200 x 300 mm med släta sidor eller med flänsöppningar...37 Ensto Cubo EO väggskåp, IP66 Storlekar 190 x 240 x x 960 x 248 mm med flänsknockouts...40 Ensto Cubo F kopplingslådor, IP66 Storlekar 150 x 150 x x 400 x 120 mm med släta sidor eller med flänsöppningar, vissa modeller med polykarbonatfönster...42 Aluminiumkapslingar Ensto Cubo H kapslingar, IP66 Storlekar 50 x 45 x x 601 x 180 mm med släta sidor...46 Allmänna tillbehör till kapslingar...48 Index...54 Enummer index

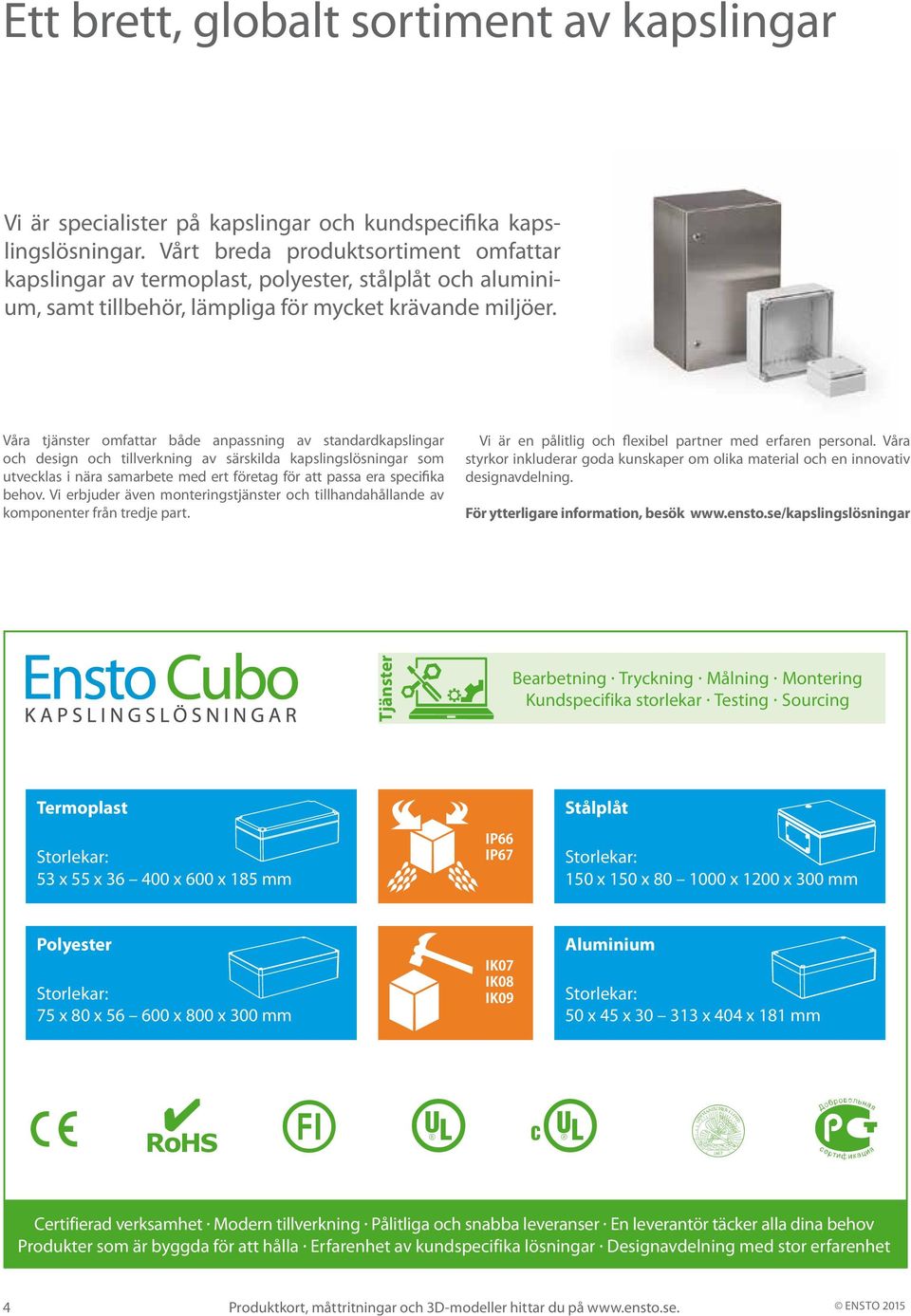

4 Ett brett, globalt sortiment av kapslingar Vi är specialister på kapslingar och kundspecifika kapslingslösningar. Vårt breda produktsortiment omfattar kapslingar av termoplast, polyester, stålplåt och aluminium, samt tillbehör, lämpliga för mycket krävande miljöer. Våra tjänster omfattar både anpassning av standardkapslingar och design och tillverkning av särskilda kapslingslösningar som utvecklas i nära samarbete med ert företag för att passa era specifika behov. Vi erbjuder även monteringstjänster och tillhandahållande av komponenter från tredje part. Vi är en pålitlig och flexibel partner med erfaren personal. Våra styrkor inkluderar goda kunskaper om olika material och en innovativ designavdelning. För ytterligare information, besök Tjänster Bearbetning Tryckning Målning Montering Kundspecifika storlekar Testing Sourcing Termoplast Stålplåt Storlekar: 53 x 55 x x 600 x 185 mm IP66 IP67 Storlekar: 150 x 150 x x 1200 x 300 mm Polyester Storlekar: 75 x 80 x x 800 x 300 mm IK07 IK08 IK09 Aluminium Storlekar: 50 x 45 x x 404 x 181 mm K 4 J } Certifierad verksamhet Modern tillverkning Pålitliga och snabba leveranser En leverantör täcker alla dina behov Produkter som är byggda för att hålla Erfarenhet av kundspecifika lösningar Designavdelning med stor erfarenhet 4 Produktkort, måttritningar och 3Dmodeller hittar du på

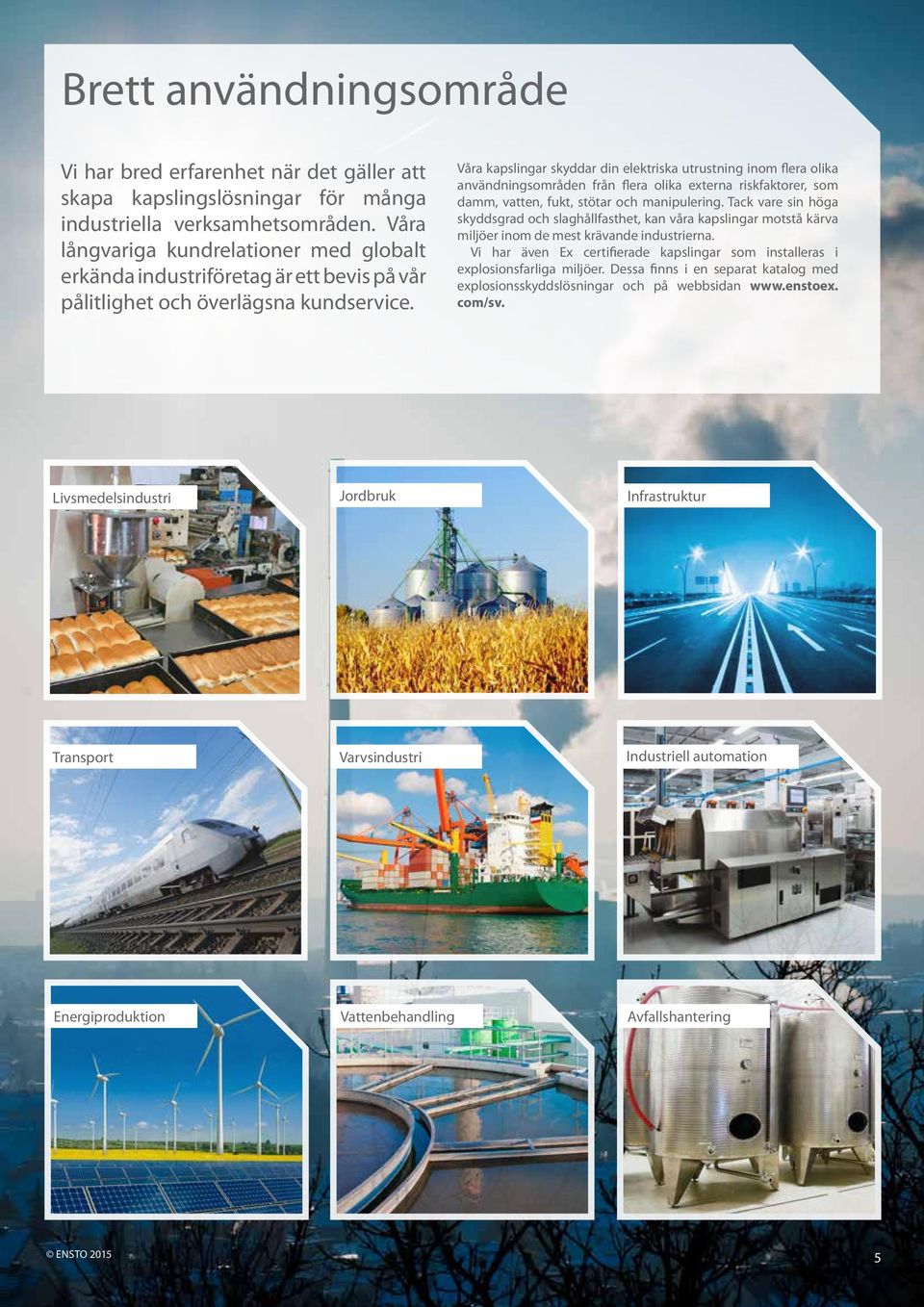

5 Brett användningsområde Vi har bred erfarenhet när det gäller att skapa kapslingslösningar för många industriella verksamhetsområden. Våra långvariga kundrelationer med globalt erkända industriföretag är ett bevis på vår pålitlighet och överlägsna kundservice. Våra kapslingar skyddar din elektriska utrustning inom flera olika användningsområden från flera olika externa riskfaktorer, som damm, vatten, fukt, stötar och manipulering. Tack vare sin höga skyddsgrad och slaghållfasthet, kan våra kapslingar motstå kärva miljöer inom de mest krävande industrierna. Vi har även Ex certifierade kapslingar som installeras i explosionsfarliga miljöer. Dessa finns i en separat katalog med explosionsskyddslösningar och på webbsidan com/sv. Livsmedelsindustri Jordbruk Infrastruktur Transport Varvsindustri Industriell automation Energiproduktion Vattenbehandling Avfallshantering 5

6 Att välja en kapsling När du väljer en skyddskapsling är det viktigt att du förstår funktionsprincipen för den utrustning som ska installeras i kapslingen, liksom de förhållanden där utrustningen ska användas. Med denna information är det möjligt att identifiera vilka kapslingsparametrar som krävs. De parametrar som ska beaktas är: Material I Ensto Cubosortimentet finns kapslingar tillverkade av termoplast (ABS och polykarbonat), polyester, stålplåt (polyesterlackerat kolstål och rostfritt stål, AISI 304 eller AISI 316L) samt aluminium. Vi använder högkvalitetsmaterial från världens ledande leverantörer. Rätt material säkerställer den installerade utrustningens och användarnas säkerhet samt eliminerar risken för onödiga extra kostnader på grund av haverier. Underhållsbehovet hos en kapsling beror på vilka material som används. Mått Kapslingens storlek avgörs av tillämpningens minsta och/eller största mått. När du väljer storlek, tänk på om ytterligare komponenter kan komma att läggas till i ett senare skede, om kapslingens mått räcker till även för dessa. Våra standardkapslingar finns i många olika storlekar. Dessutom kan vi göra kapslingar i kundspecifika storlekar. Tillverkningen av stålkapslingar med kundspecifika mått är kostnadseffektiv, även i små kvantiteter. Kapslingsklass För en industrikapsling är kapslingsklassen en viktig faktor. Kapslingsklassen definieras endast för kapslingen och bör bibehållas under installationsarbetet, vilket innebär att till exempel kabeltätningarnas IPbeteckning bör vara den samma som eller högre än kapslingens. Ytterligare information om skyddsgrader är tillgänglig på sidan 10. IPbeteckning (Europastandard EN 60529) Alla Ensto Cubokapslingar är konstruerade för användning i krävande miljöer. Deras IPbeteckning varierar i skalan IP55 till IP67. Vi har även tillverkat kundspecifika kapslingar i klassen IP69K som klarar överspolning av vatten med högt tryck och hög temperatur. Dessa kapslingar är dammtäta och klarar högtrycks och ångtvätt. IKbeteckning (Europastandard EN 62262) IKbeteckning för våra termoplast och stålkapslingar varierar i skalan IK06 till IK09. Miljötypsklassificering UL 50 E Våra kapslingar testas enligt amerikansk miljötyps klassificering av UL. Miljötypsklassificering kallas även NEMAklassificering. Mer information finns på UL:s webbsidan 6 Produktkort, måttritningar och 3Dmodeller hittar du på

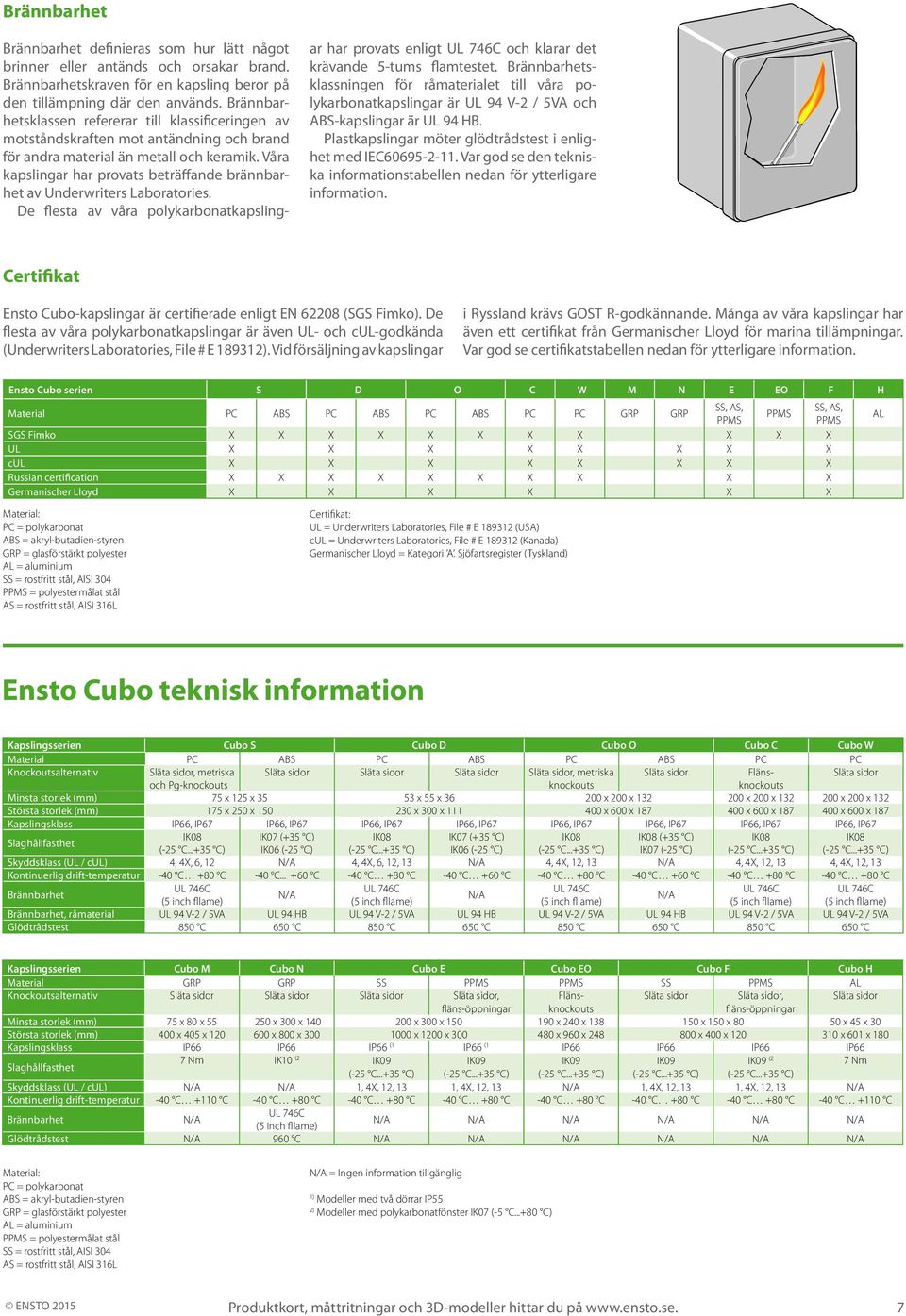

7 Brännbarhet Brännbarhet definieras som hur lätt något brinner eller antänds och orsakar brand. Brännbarhetskraven för en kapsling beror på den tillämpning där den används. Brännbarhetsklassen refererar till klassificeringen av motståndskraften mot antändning och brand för andra material än metall och keramik. Våra kapslingar har provats beträffande brännbarhet av Underwriters Laboratories. De flesta av våra polykarbonatkapsling ar har provats enligt UL 746C och klarar det krävande 5tums flamtestet. Brännbarhetsklassningen för råmaterialet till våra polykarbonatkapslingar är UL 94 V2 / 5VA och ABSkapslingar är UL 94 HB. Plastkapslingar möter glödtrådstest i enlighet med IEC Var god se den tekniska informationstabellen nedan för ytterligare information. Certifikat Ensto Cubokapslingar är certifierade enligt EN (SGS Fimko). De flesta av våra polykarbonatkapslingar är även UL och culgodkända (Underwriters Laboratories, File # E ). Vid försäljning av kapslingar i Ryssland krävs GOST Rgodkännande. Många av våra kapslingar har även ett certifikat från Germanischer Lloyd för marina tillämpningar. Var god se certifikatstabellen nedan för ytterligare information. Ensto Cubo serien S D O C W M N E EO F H Material PC ABS PC ABS PC ABS PC PC GRP GRP SS, AS, SS, AS, PPMS PPMS PPMS AL SGS Fimko X X X X X X X X X X X UL X X X X X X X X cul X X X X X X X X Russian certification X X X X X X X X X X Germanischer Lloyd X X X X X X Material: PC = polykarbonat ABS = akrylbutadienstyren GRP = glasförstärkt polyester AL = aluminium SS = rostfritt stål, AISI 304 PPMS = polyestermålat stål AS = rostfritt stål, AISI 316L Certifikat: UL = Underwriters Laboratories, File # E (USA) cul = Underwriters Laboratories, File # E (Kanada) Germanischer Lloyd = Kategori A. Sjöfartsregister (Tyskland) Ensto Cubo teknisk information Kapslingsserien Cubo S Cubo D Cubo O Cubo C Cubo W Material PC ABS PC ABS PC ABS PC PC Knockoutsalternativ Släta sidor, metriska Släta sidor Släta sidor Släta sidor Släta sidor, metriska Släta sidor Fläns Släta sidor och Pgknockouts knockouts knockouts Minsta storlek 75 x 125 x x 55 x x 200 x x 200 x x 200 x 132 Största storlek 175 x 250 x x 300 x x 600 x x 600 x x 600 x 187 Kapslingsklass IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 Slaghållfasthet IK08 IK07 (+35 C) IK08 IK07 (+35 C) IK08 IK08 (+35 C) IK08 IK08 (25 C C) IK06 (25 C) (25 C C) IK06 (25 C) (25 C C) IK07 (25 C) (25 C C) (25 C C) Skyddsklass (UL / cul) 4, 4X, 6, 12 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 4, 4X, 12, 13 Kontinuerlig drifttemperatur 40 C +80 C 40 C C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +80 C Brännbarhet UL 746C UL 746C UL 746C UL 746C UL 746C N/A N/A N/A (5 inch fllame) (5 inch fllame) (5 inch fllame) (5 inch fllame) (5 inch fllame) Brännbarhet, råmaterial UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 V2 / 5VA Glödtrådstest 850 C 650 C 850 C 650 C 850 C 650 C 850 C 650 C Kapslingsserien Cubo M Cubo N Cubo E Cubo EO Cubo F Cubo H Material GRP GRP SS PPMS PPMS SS PPMS AL Knockoutsalternativ Släta sidor Släta sidor Släta sidor Släta sidor, Fläns Släta sidor Släta sidor, Släta sidor flänsöppningar knockouts flänsöppningar Minsta storlek 75 x 80 x x 300 x x 300 x x 240 x x 150 x x 45 x 30 Största storlek 400 x 405 x x 800 x x 1200 x x 960 x x 400 x x 601 x 180 Kapslingsklass IP66 IP66 IP66 (1 IP66 (1 IP66 IP66 IP66 IP66 Slaghållfasthet 7 Nm IK10 (2 IK09 IK09 IK09 IK09 IK09 (2 7 Nm (25 C C) (25 C C) (25 C C) (25 C C) (25 C C) Skyddsklass (UL / cul) N/A N/A 1, 4X, 12, 13 1, 4X, 12, 13 N/A 1, 4X, 12, 13 1, 4X, 12, 13 N/A Kontinuerlig drifttemperatur 40 C +110 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +110 C Brännbarhet N/A UL 746C (5 inch fllame) N/A N/A N/A N/A N/A N/A Glödtrådstest N/A 960 C N/A N/A N/A N/A N/A N/A Material: PC = polykarbonat ABS = akrylbutadienstyren GRP = glasförstärkt polyester AL = aluminium PPMS = polyestermålat stål SS = rostfritt stål, AISI 304 AS = rostfritt stål, AISI 316L N/A = Ingen information tillgänglig 1) Modeller med två dörrar IP55 2) Modeller med polykarbonatfönster IK07 (5 C C) Produktkort, måttritningar och 3Dmodeller hittar du på 7

8 Materialjämförelser Vårt produktsortiment består av kapslingar som är tillverkade av termoplast, polyester, stålplåt och aluminium. Nedan jämför vi de olika materialens individuella fördelar och nackdelar. Termoplast Termoplastkapslingarna Ensto Cubo tillverkas i högkvalitativ, halogenfri och återvinningsbar polykarbonat eller ABSplast. Fastän plast är mycket lättare än stål är dess slaghållfasthet mycket hög. Dessutom syns eventuella bucklor inte lika tydligt på plast som de gör på stål. För underhåll av dessa kapslingar rekommenderas rengöring med ett milt rengöringsmedel. Polykarbonat (PC) + Hög slaghållfasthet + Hög kapslingsklass + Lätt + God beständighet mot kemiska ämnen + Brett temperaturtålighetsområde + Självslocknande + Lätt att bearbeta med vanliga verktyg + Goda isolationsegenskaper + Lämplig för utomhusbruk + Fås även som transparent På grund av glasfibern kan det vara svårt att få rätt färgnyans Motståndskraft mot vissa lösningsmedel ABS (Akrylbutadienstyren) + Förmånlig + Lätt + God beständighet mot kemiska ämnen + Lätt att bearbeta med vanliga verktyg Lägre slaghållfasthet än polykarbonat Lägre temperaturtålighet än polykarbonat Dålig UVstrålningstålighet Ej lämplig för utomhusbruk Finns inte i transparent form Inte självslocknande Polyester Glasfiberförstärkt polyester har utmärkt temperatur tålighet. Den har god korrosionsbeständighet och mycket hög motstånds kraft mot lösningsmedel. Materialet passar därför i mycket krävande industrimiljöer, till exempel oljeraffinaderier och petrokemisk eller kemisk industri. Polyester är dyrare än polykarbonat och ABS. Vid bearbetning av polyesterkapslingar ska andningsskydd alltid användas. Polyester (GRP, glasförstärkt polyester) + Utmärkt värmebeständighet + Utmärkt slaghållfasthet + God korrosionsbeständighet + God beständighet mot kemiska ämnen + Lämpligt för oljeraffinaderier och den petrokemiska och kemiska industrin Dyrare än termoplaster Maskinbearbetning kan vara svår på grund av fiberinnehåll Återvinning av materialet inte möjligt 8 Produktkort, måttritningar och 3Dmodeller hittar du på

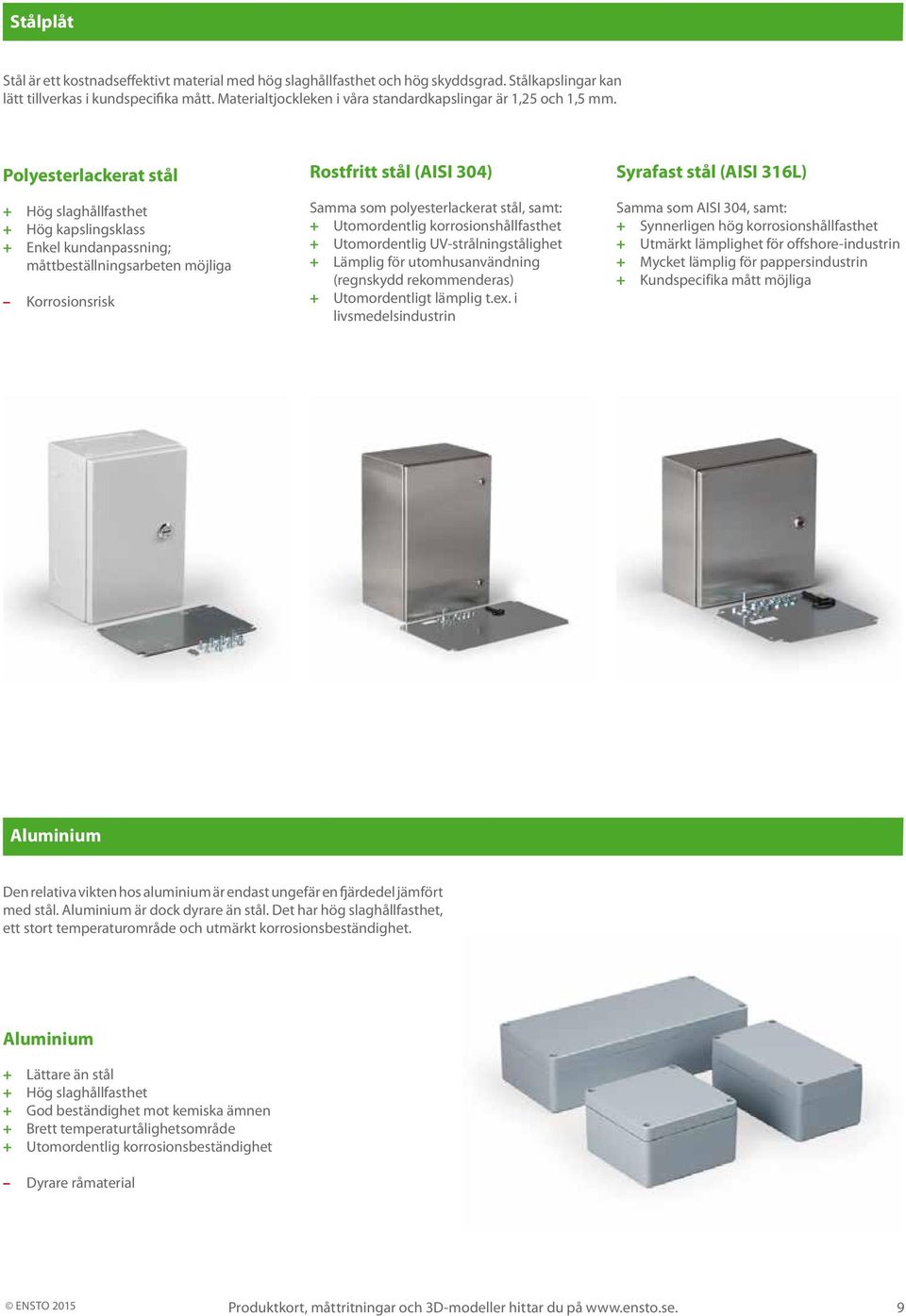

9 Stålplåt Stål är ett kostnads effektivt material med hög slaghållfasthet och hög skyddsgrad. Stålkapslingar kan lätt tillverkas i kundspecifika mått. Materialtjockleken i våra standardkapslingar är 1,25 och 1,5 mm. Polyesterlackerat stål + Hög slaghållfasthet + Hög kapslingsklass + Enkel kundanpassning; måttbeställningsarbeten möjliga Korrosionsrisk Rostfritt stål (AISI 304) Samma som polyesterlackerat stål, samt: + Utomordentlig korrosionshållfasthet + Utomordentlig UVstrålningstålighet + Lämplig för utomhusanvändning (regnskydd rekommenderas) + Utomordentligt lämplig t.ex. i livsmedelsindustrin Syrafast stål (AISI 316L) Samma som AISI 304, samt: + Synnerligen hög korrosionshållfasthet + Utmärkt lämplighet för offshoreindustrin + Mycket lämplig för pappersindustrin + Kundspecifika mått möjliga Aluminium Den relativa vikten hos aluminium är endast ungefär en fjärdedel jämfört med stål. Aluminium är dock dyrare än stål. Det har hög slaghållfasthet, ett stort temperaturområde och utmärkt korrosionsbeständighet. Aluminium + Lättare än stål + Hög slaghållfasthet + God beständighet mot kemiska ämnen + Brett temperaturtålighetsområde + Utomordentlig korrosionsbeständighet Dyrare råmaterial Produktkort, måttritningar och 3Dmodeller hittar du på 9

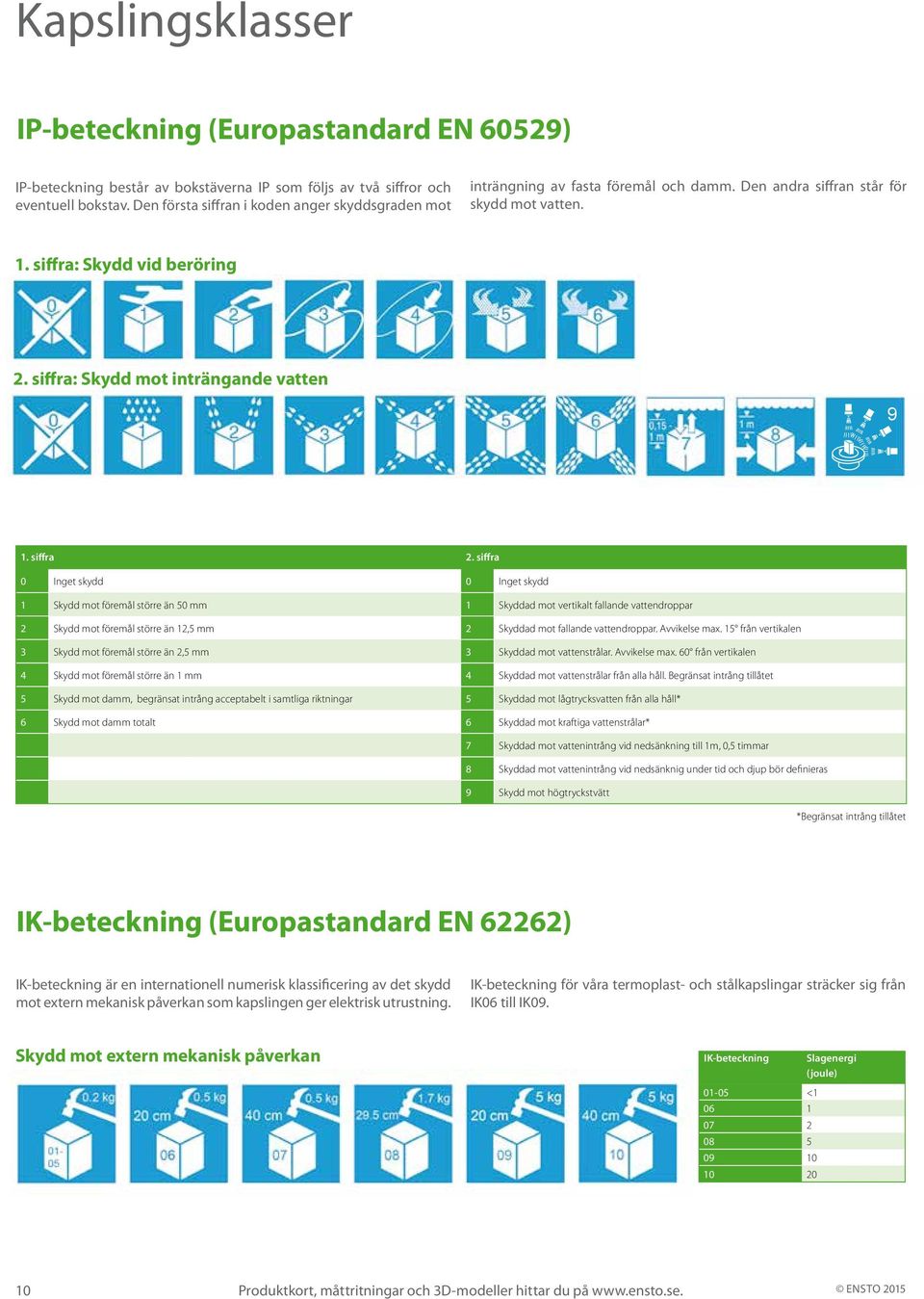

10 Kapslingsklasser IPbeteckning (Europastandard EN 60529) IPbeteckning består av bokstäverna IP som följs av två siffror och eventuell bokstav. Den första siffran i koden anger skyddsgraden mot inträngning av fasta föremål och damm. Den andra siffran står för skydd mot vatten. 1. siffra: Skydd vid beröring 2. siffra: Skydd mot inträngande vatten 9 1. siffra 2. siffra 0 Inget skydd 0 Inget skydd 1 Skydd mot föremål större än 50 mm 1 Skyddad mot vertikalt fallande vattendroppar 2 Skydd mot föremål större än 12,5 mm 2 Skyddad mot fallande vattendroppar. Avvikelse max. 15 från vertikalen 3 Skydd mot föremål större än 2,5 mm 3 Skyddad mot vattenstrålar. Avvikelse max. 60 från vertikalen 4 Skydd mot föremål större än 1 mm 4 Skyddad mot vattenstrålar från alla håll. Begränsat intrång tillåtet 5 Skydd mot damm, begränsat intrång acceptabelt i samtliga riktningar 5 Skyddad mot lågtrycksvatten från alla håll* 6 Skydd mot damm totalt 6 Skyddad mot kraftiga vattenstrålar* 7 Skyddad mot vattenintrång vid nedsänkning till 1m, 0,5 timmar 8 Skyddad mot vattenintrång vid nedsänknig under tid och djup bör definieras 9 Skydd mot högtryckstvätt *Begränsat intrång tillåtet IKbeteckning (Europastandard EN 62262) IKbeteckning är en internationell numerisk klassificering av det skydd mot extern mekanisk påverkan som kapslingen ger elektrisk utrustning. IKbeteckning för våra termoplast och stålkapslingar sträcker sig från IK06 till IK09. Skydd mot extern mekanisk påverkan IKbeteckning Slagenergi (joule) 0105 < Produktkort, måttritningar och 3Dmodeller hittar du på

11 Ensto Cubokapslingar i detalj Lock Kapslingens lock går att få som transparent, så att det är enkelt att övervaka status för utrustningen inuti. För termoplastkapslingar är hela locket antingen grått eller transparent. Grått lock finns i både ABS och polykarbonat. Transparenta lock finns endast i polykarbonat. Ensto Cubo Fkopplinslådor, tillverkade av stål, kan förses med ett polykarbonatfönster. Modulkapslingar levereras med ett gångjärnsförsett fönster, antingen rökgrått eller transparent. Kapslingens väggar Materialtjockleken i våra termoplastkapslingar är större än för de flesta andra liknande produkter på marknaden. Detta möjliggör gängning. Dessutom blir användning av t.ex. tryckknappar på locket säkrare eftersom materialet är styvare. Underdelen på polykarbonatkapslingar med håltagning har förstärkts med glasfiber för att göra kapslingsväggarna styvare och för att det ska bli enklare att slå ut kabelinföringarna. Vi har en modulär verktygsstruktur som gör det kostnadseffektivt att ändra gjutformen. Det är särskilt viktigt vid tillverkning med kundspecifika hål och utstansningar i stora serier av kapslingar. Locktätning Vi använder formsprutade, skarvfria polyuretantätningar i våra termoplast och stålkapslingar för att säkerställa en hög kapslingsklass. Samma gäller våra aluminium och polyesterkapslingar. Vissa kapslingar kan på begäran fås med silikontätning. Temperaturområdena för de olika tätningsmaterialen är enligt nedan: Polyuretan C Chloroprene (CR) C Silikon C i Produktkort, Mer information Ytterligare information, tekniska data, tillbehörsuppgifter, sökverktyg för kapslingar och tekniska ritningar är tillgängliga på vår hemsida på måttritningar och 3Dmodeller hittar du på 11

12 Electromagnetic waves Optical radiation Ionizing radiation Ultrasound Adiabatic compression and shock waves Exothermal reactions Ensto recognizes this by taking all due caution to minimize the risk of ignition caused by materials or by the design of an enclosure. The structure must be designed to eliminate all electrostatic charges. Generally charges are formed when two materials with different charges come into contact with each other. A larger contact area or greater distance between the surfaces of the materials touching each other increases the likelihood of a charge. Danger of an increasing charge in material increases when the resistivity of the other material decreases. If the material has a charge, an electrostatic discharge may occur. A charge can be discharged in many ways, but the most common ways are spark discharges and brush discharges. Both of these can cause a dangerous ignition, because the energy released can ignite gases and vapors. A spark discharge occurs when the charge between two conductors in different potentials increases to a sufficient level. In a brush discharge, energy is released when a charged object is approached by a round conductive object. These charges can be eliminated effectively by using potential equalisation or grounding. Potential equalisation refers to the connection of two conductive objects to each other. Grounding refers to the connection of a conductive object to the ground potential. Discharging must be used when the protective structure is used in a space where explosion group IIC gases are present and the thickness of a nonconductive surface layer exceeds 0.2 mm or the surface resistivity exceeds 1 GΩ. In equipment class two it must be ensured that the projection surface area of nonconductive components, such as value plates and stickers, does not exceed 20 cm 2. If the nonconductive surface is surrounded by an grounded frame, its surface area can be multiplied by four Explosion groups The specification contains three explosion groups. These groups are based on the measured ignition capabilities of gases and vapors at a certain temperature. The classification is split into sections I and II, and groups designated A, B, and C. For example, group A contains common alcohols with a low flash temperature and group C contains gaseous hydrogen with a relatively high flash temperature. (Tukes, pages 810) The table below shows examples of the ignition temperatures of gases and vapors in different temperature classes and explosion subdivisions (Tukes, pp. 1133). Våra serviceerbjudanden Utöver våra standardkapslingar, kan vi även erbjuda anpassade standardkapslingar och tillverkning av kapslingar med särskild design. Vi erbjuder även kundspecifika integrationstjänster som en del av våra kapslingslösningar. Dessa integreringar kan utföras för alla våra kapslingar och levereras som ett färdigfungerande paket för kundens egna monteringsprocess. Tjänster relaterade till våra kundspecifika kapslingslösningar Anpassning av standardkapslingar Specialdesignade kapslingar Tjänster för total integration Maskinbearbetning Förstudier Mekanisk montering Tryck 3Dmodellering, prototyper & teknisk dokumentation Elektromekanisk montering Färg Formsprutning och underhåll Testning Mekanisk montering Provning av delmontage och certifiering Anskaffning Kundspecifika storlekar Tillverkning av kundspecifika specialverktyg Logistik och kvalitetskontroll Konfigureringsverktyget CuboLink Lite CuboLink Lite är ett internetbaserat konfigureringsverktyg som är avsett för anpassning av våra kapslingar. Verktyget är ett fantastiskt stöd för den elektroniska processen för beställning till leverans genom att den gör processen smidigare och snabbare. Verktyget är enkelt att använda. Ni kan välja standardkapslingen från vårt sortiment och sedan enkelt utföra de konfigurationer som krävs. Öppningar och komponenter kan läggas till med hjälp av draochsläppfunktionen. Ladda ner verktyget gratis från CuboLink Litepresentation tillgängliga på vår hemsida Ladda ner Konfigurering Dokumentbegäran Kontroll och beställning Tillverkning Leverans 12

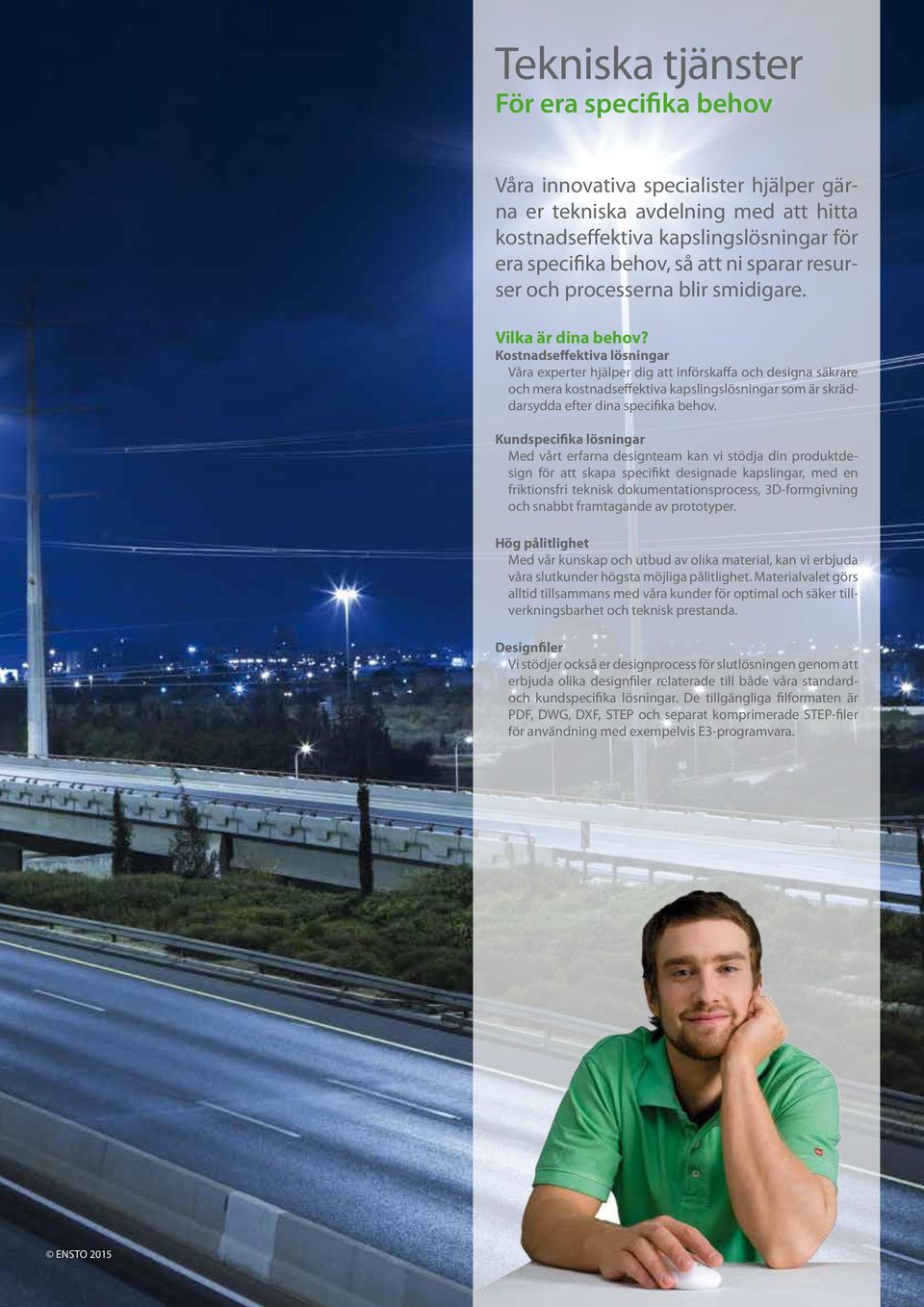

13 Tekniska tjänster För era specifika behov Våra innovativa specialister hjälper gärna er tekniska avdelning med att hitta kostnadseffektiva kapslingslösningar för era specifika behov, så att ni sparar resurser och processerna blir smidigare. Vilka är dina behov? Kostnadseffektiva lösningar Våra experter hjälper dig att införskaffa och designa säkrare och mera kostnadseffektiva kapslingslösningar som är skräddarsydda efter dina specifika behov. Kundspecifika lösningar Med vårt erfarna designteam kan vi stödja din produktdesign för att skapa specifikt designade kapslingar, med en friktionsfri teknisk dokumentationsprocess, 3Dformgivning och snabbt framtagande av prototyper. Hög pålitlighet Med vår kunskap och utbud av olika material, kan vi erbjuda våra slutkunder högsta möjliga pålitlighet. Materialvalet görs alltid tillsammans med våra kunder för optimal och säker tillverkningsbarhet och teknisk prestanda. Designfiler Vi stödjer också er designprocess för slutlösningen genom att erbjuda olika designfiler relaterade till både våra standardoch kundspecifika lösningar. De tillgängliga filformaten är PDF, DWG, DXF, STEP och separat komprimerade STEPfiler för användning med exempelvis E3programvara.

14 Kvalitetsgaranterad tillverkning Vi garanterar smidig verksamhet Vi har särskilt anpassade fabriker med toppmodern robotteknik i både Estland och Finland. Våra fabriker är ISOcertifierade och genomgår intern och extern granskning regelbundet. Vi är ett ekonomiskt stabilt företag som grundandes Vi strävar efter att leva upp till vårt hållbarhetslöfte genom att organisera våra tillverknings och logistikprocesser för att minimera energiförbrukning och avfall, samtidigt som vi implementerar branschens bästa praxis för att säkerställa högsta möjliga kvalitet och en säker arbetsmiljö. Vi är även aktivt involverade i granskning, certifieringstester och en kontinuerlig förbättring av våra arbetsprocesser och vi inför nya metoder för att göra den mänskliga verksamheten i vår produktionskedja mera effektiv. För våra kunder innebär detta kortare ledtider och större flexibilitet vad gäller tillverkning och logistik. Se vår videofilm: Enstos högklassiga tillverkning ger våra kunder flera olika fördelar 14

15 Tillverkning i Tallinn, Estland m² golvutrymme 24 formsprutningsmaskiner med en klämkraft på 50 till ton Robotceller och CNCmaskiner för anpassning Integrationstjänster och kontraktstillverkning för industriella kapslingar Tillverkning i S:t Michel, Finland m² golvutrymme Integrationstjänster och kontraktstillverkning av industriella kapslingar i tunnplåt Använder branschens mest avancerade tillverkningsteknik Servodriven blankskärande laser och stansning Robotbockning Robotsvetsning Linjer för ytförbehandling och pulverlackering 15

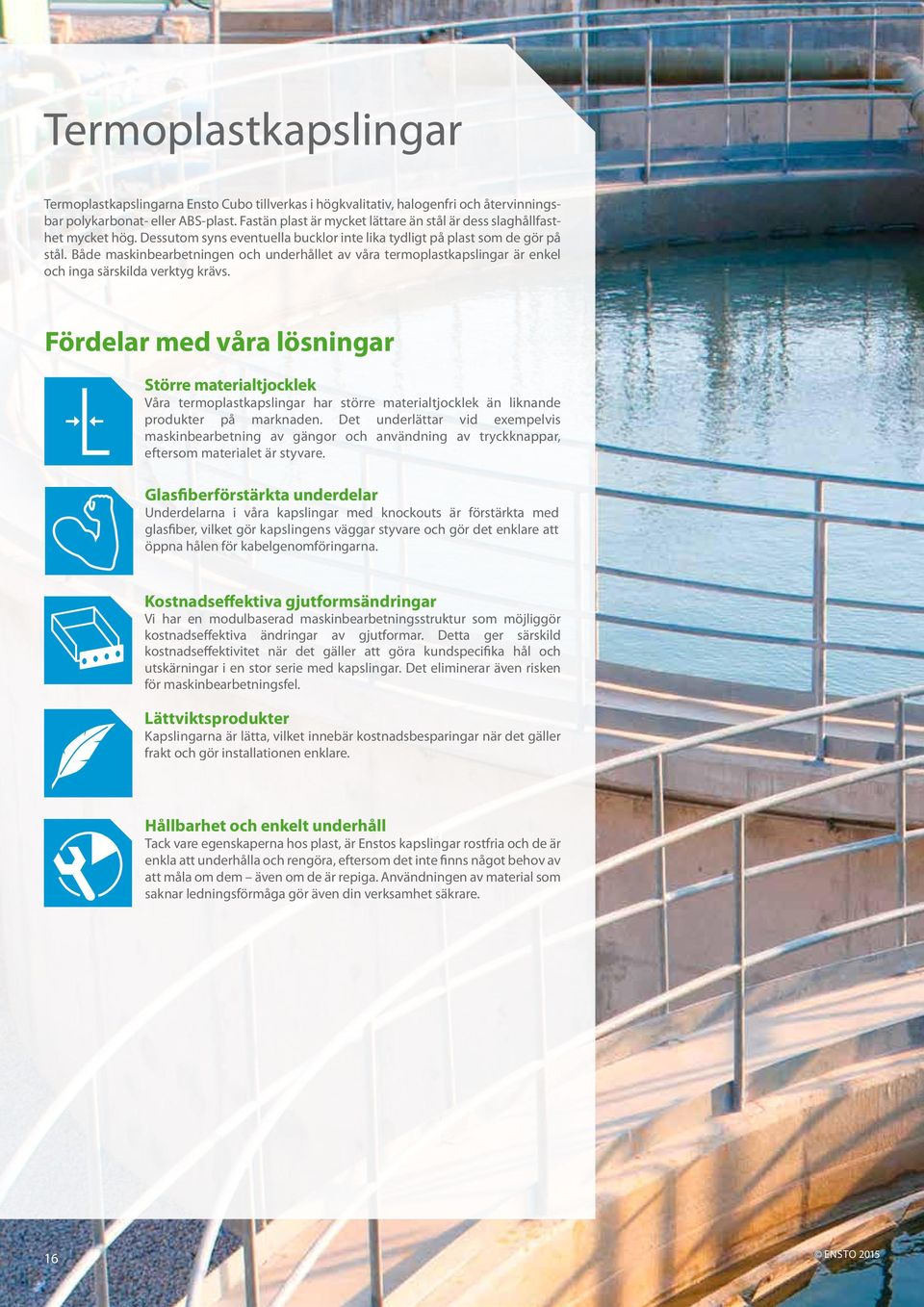

16 Termoplastkapslingar Termoplastkapslingarna Ensto Cubo tillverkas i högkvalitativ, halogenfri och återvinningsbar polykarbonat eller ABSplast. Fastän plast är mycket lättare än stål är dess slaghållfasthet mycket hög. Dessutom syns eventuella bucklor inte lika tydligt på plast som de gör på stål. Både maskinbearbetningen och underhållet av våra termoplastkapslingar är enkel och inga särskilda verktyg krävs. Fördelar med våra lösningar Större materialtjocklek Våra termoplastkapslingar har större materialtjocklek än liknande produkter på marknaden. Det underlättar vid exempelvis maskinbearbetning av gängor och användning av tryckknappar, eftersom materialet är styvare. Glasfiberförstärkta underdelar Underdelarna i våra kapslingar med knockouts är förstärkta med glasfiber, vilket gör kapslingens väggar styvare och gör det enklare att öppna hålen för kabelgenomföringarna. Kostnadseffektiva gjutformsändringar Vi har en modulbaserad maskinbearbetningsstruktur som möjliggör kostnadseffektiva ändringar av gjutformar. Detta ger särskild kostnadseffektivitet när det gäller att göra kundspecifika hål och utskärningar i en stor serie med kapslingar. Det eliminerar även risken för maskinbearbetningsfel. Lättviktsprodukter Kapslingarna är lätta, vilket innebär kostnadsbesparingar när det gäller frakt och gör installationen enklare. Hållbarhet och enkelt underhåll Tack vare egenskaperna hos plast, är Enstos kapslingar rostfria och de är enkla att underhålla och rengöra, eftersom det inte finns något behov av att måla om dem även om de är repiga. Användningen av material som saknar ledningsförmåga gör även din verksamhet säkrare. 16

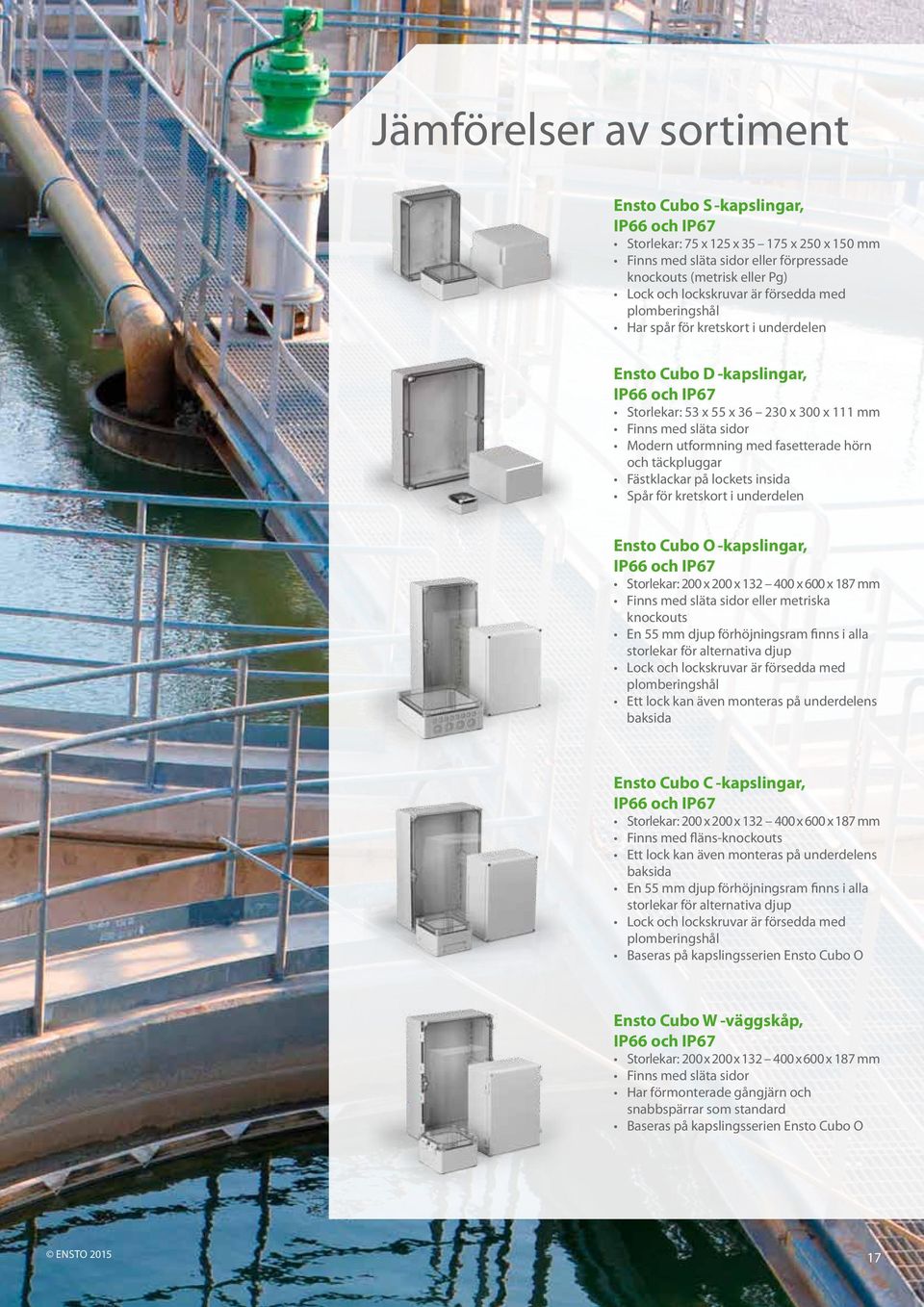

17 Jämförelser av sortiment Ensto Cubo S kapslingar, IP66 och IP67 Storlekar: 75 x 125 x x 250 x 150 mm Finns med släta sidor eller förpressade knockouts (metrisk eller Pg) Lock och lockskruvar är försedda med plomberingshål Har spår för kretskort i underdelen Ensto Cubo D kapslingar, IP66 och IP67 Storlekar: 53 x 55 x x 300 x 111 mm Finns med släta sidor Modern utformning med fasetterade hörn och täckpluggar Fästklackar på lockets insida Spår för kretskort i underdelen Ensto Cubo O kapslingar, IP66 och IP67 Storlekar: 200 x 200 x x 600 x 187 mm Finns med släta sidor eller metriska knockouts En 55 mm djup förhöjningsram finns i alla storlekar för alternativa djup Lock och lockskruvar är försedda med plomberingshål Ett lock kan även monteras på underdelens baksida Ensto Cubo C kapslingar, IP66 och IP67 Storlekar: 200 x 200 x x 600 x 187 mm Finns med flänsknockouts Ett lock kan även monteras på underdelens baksida En 55 mm djup förhöjningsram finns i alla storlekar för alternativa djup Lock och lockskruvar är försedda med plomberingshål Baseras på kapslingsserien Ensto Cubo O Ensto Cubo W väggskåp, IP66 och IP67 Storlekar: 200 x 200 x x 600 x 187 mm Finns med släta sidor Har förmonterade gångjärn och snabbspärrar som standard Baseras på kapslingsserien Ensto Cubo O 17

18 Ensto Cubo Skapslingar IP66 och IP67 Storlekar 75 x 125 x x 250 x 150 mm Ensto Cubo Skapslingar i korthet: Finns med släta sidor eller förpressade knockouts (metrisk eller Pg) Finns i 36 storlekar, två underdelsdjup (25 och 50 mm) och fem olika lockhöjder Lock och lockskruvar är försedda med plomberingshål Har spår för kretskort i underdelen Produktpaketet innehåller: Kapslingens underdel Lock Lockskruvar Montageskruvar Mer information Serviceerbjudanden, sidan Allmänna kapslingstillbehör, sidan Produktkort, måttritningar och 3Dmodeller hittar du på Överensstämmelse Polykarbonatkapslingar: K 4 J 237} ABSkapslingar: K 4 J} Teknisk information Kapslingsklass: Slaghållfasthet: IP66/IP67 PC: IK08 (25 C C) ABS: IK07 (+35 C)/IK06 (25 C) Temperaturområde: PC: 40 C C ABS: 20 C C Korttidstemperaturintervall: PC: 40 C +120 C ABS: 20 C C Brännbarhet: PC: UL 746C (5 inch flame) ABS: UL 94 HB Glödtrådstest: PC: 850 C ABS: 650 C UL filnummer: E ULkategori: NITW, NITW7 Skyddsklass (UL): 4, 4X, 12, 13, 6 Skyddsklass (cul): 4, 4X, 12, 6 Utomhuslämplighet: PC: UL 746C (f1) klassat material Isolation: Klass II Material Underdel: Lock: Lockskruvar: Locktätning: Knockoutsalternativ Polykarbonatkapslingar: ABS eller glasfiberförstärkt polykarbonat ABS eller polykarbonat Glasfiberförstärkt polyamid PUR (polyuretan) Släta sidor, metriska och Pgknockouts Släta sidor ABSkapslingar: Standardfärg Underdel: Grå RAL 7035 Lock: Grå RAL 7035 eller transparent Dimensioner Du kan hitta följande dimensioner i produkttabellerna. Ytterligare information, produktkort, måttritningar och 3Dmodeller hittar du på Kapslingen har unika spår för kretskort i underdelen. Locket kan plomberas med en standardlockskruv. Lock djup Underdel djup Bredd Djup Kapsling med ett lågt (10 mm) lock och en låg (25 mm) bas. Kapslingen på bilden är försedd med gångjärn (DSHI1), lockproppar och vingskallar till lockskruv (SLW1). Höjd Inre djup 18 Produktkort, måttritningar och 3Dmodeller hittar du på

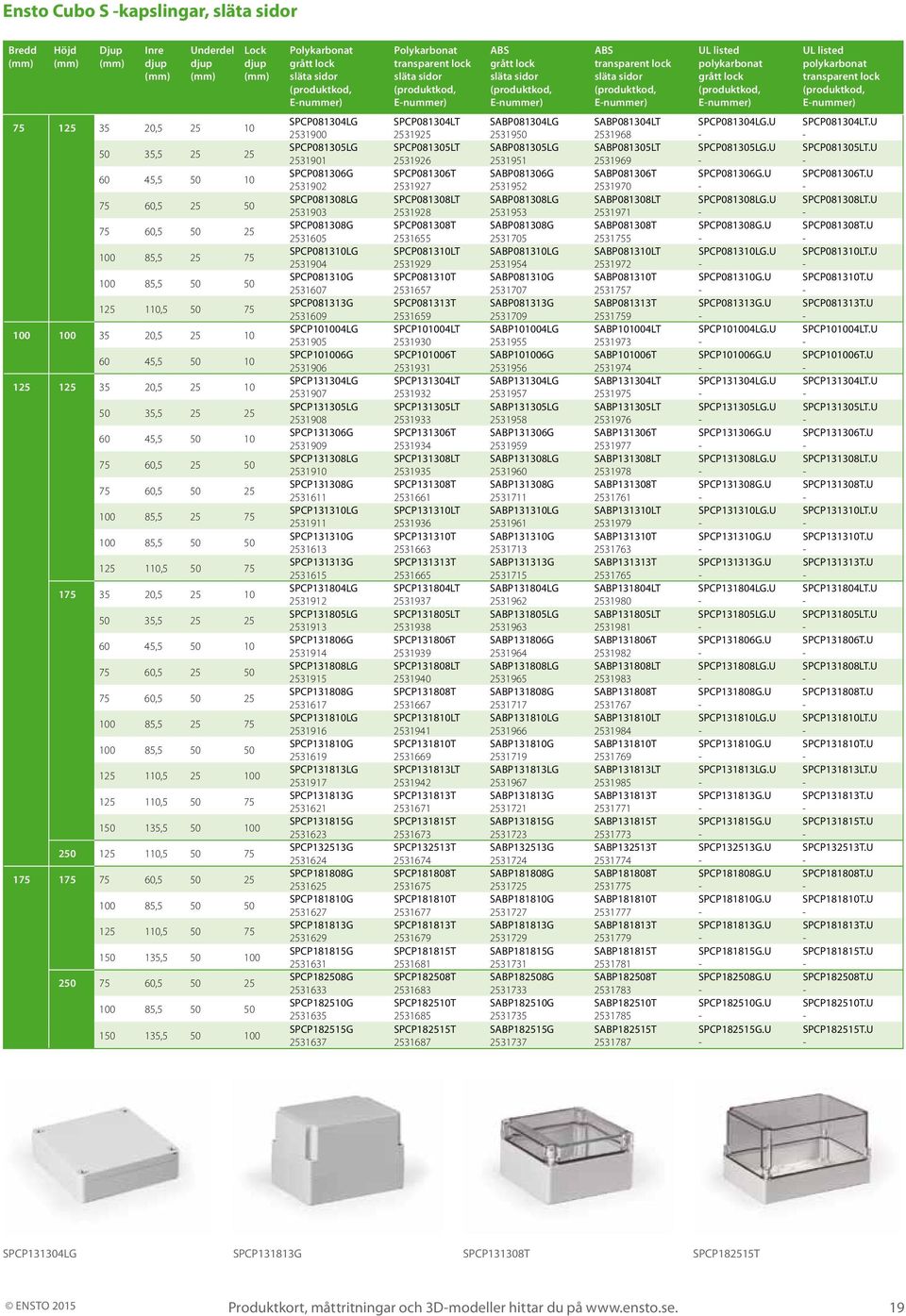

19 Ensto Cubo S kapslingar, släta sidor Bredd Höjd Djup Inre djup Underdel djup Lock djup Polykarbonat grått lock släta sidor Enummer) Polykarbonat transparent lock släta sidor Enummer) ABS grått lock släta sidor Enummer) ABS transparent lock släta sidor Enummer) UL listed polykarbonat grått lock Enummer) UL listed polykarbonat transparent lock Enummer) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T SPCP081304LG.U SPCP081305LG.U SPCP081306G.U SPCP081308LG.U SPCP081308G.U SPCP081310LG.U SPCP081310G.U SPCP081313G.U SPCP101004LG.U SPCP101006G.U SPCP131304LG.U SPCP131305LG.U SPCP131306G.U SPCP131308LG.U SPCP131308G.U SPCP131310LG.U SPCP131310G.U SPCP131313G.U SPCP131804LG.U SPCP131805LG.U SPCP131806G.U SPCP131808LG.U SPCP131808G.U SPCP131810LG.U SPCP131810G.U SPCP131813LG.U SPCP131813G.U SPCP131815G.U SPCP132513G.U SPCP181808G.U SPCP181810G.U SPCP181813G.U SPCP181815G.U SPCP182508G.U SPCP182510G.U SPCP182515G.U SPCP081304LT.U SPCP081305LT.U SPCP081306T.U SPCP081308LT.U SPCP081308T.U SPCP081310LT.U SPCP081310T.U SPCP081313T.U SPCP101004LT.U SPCP101006T.U SPCP131304LT.U SPCP131305LT.U SPCP131306T.U SPCP131308LT.U SPCP131308T.U SPCP131310LT.U SPCP131310T.U SPCP131313T.U SPCP131804LT.U SPCP131805LT.U SPCP131806T.U SPCP131808LT.U SPCP131808T.U SPCP131810LT.U SPCP131810T.U SPCP131813LT.U SPCP131813T.U SPCP131815T.U SPCP132513T.U SPCP181808T.U SPCP181810T.U SPCP181813T.U SPCP181815T.U SPCP182508T.U SPCP182510T.U SPCP182515T.U SPCP131304LG SPCP131813G SPCP131308T SPCP182515T Produktkort, måttritningar och 3Dmodeller hittar du på 19

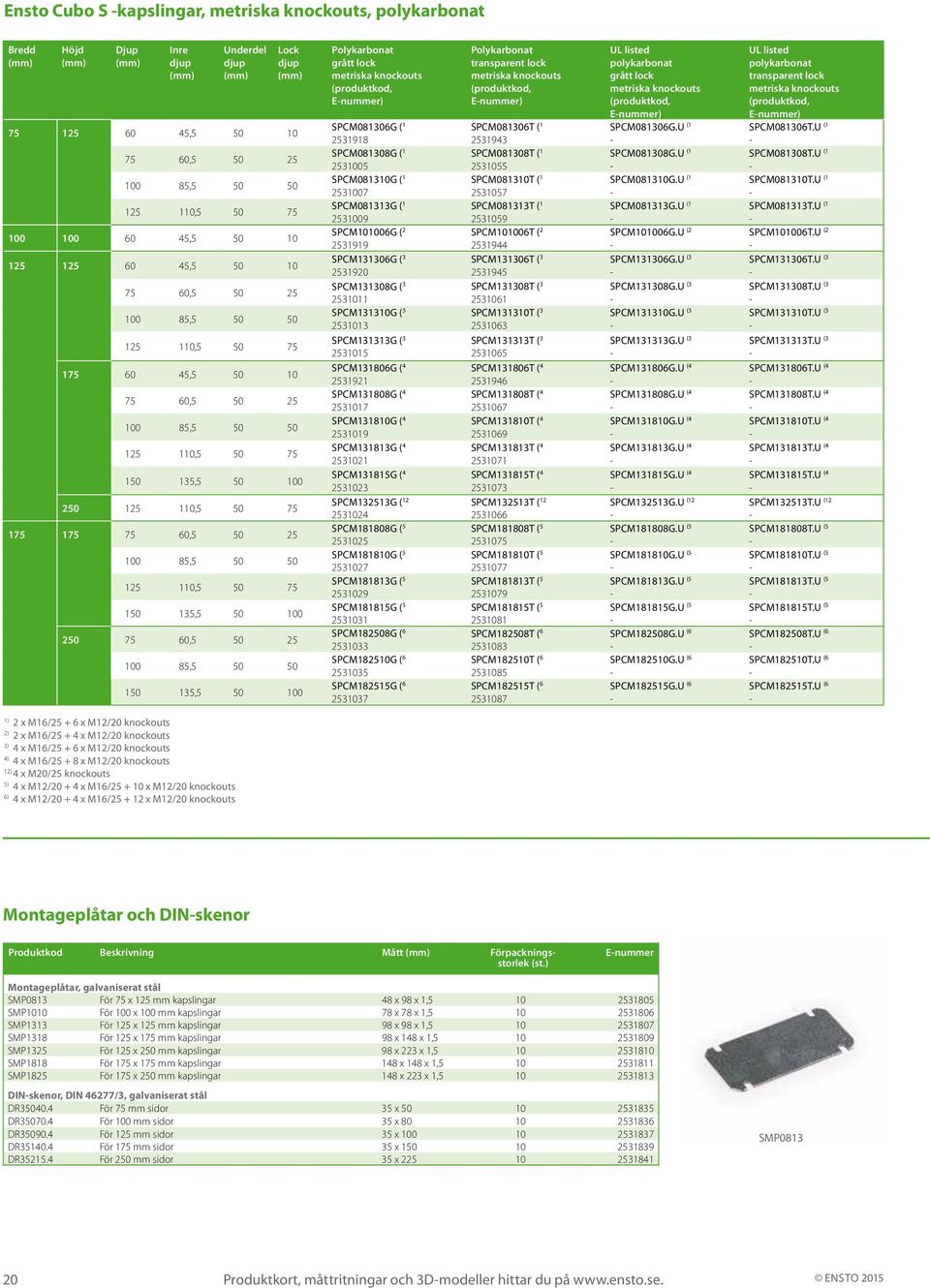

20 Ensto Cubo S kapslingar, metriska knockouts, polykarbonat Bredd Höjd Djup Inre djup Underdel djup Lock djup , , , , , , , , , , , , , , , , , , , , , , Polykarbonat grått lock metriska knockouts Enummer) SPCM081306G ( SPCM081308G ( SPCM081310G ( SPCM081313G ( SPCM101006G ( SPCM131306G ( SPCM131308G ( SPCM131310G ( SPCM131313G ( SPCM131806G ( SPCM131808G ( SPCM131810G ( SPCM131813G ( SPCM131815G ( SPCM132513G ( SPCM181808G ( SPCM181810G ( SPCM181813G ( SPCM181815G ( SPCM182508G ( SPCM182510G ( SPCM182515G ( Polykarbonat transparent lock metriska knockouts Enummer) SPCM081306T ( SPCM081308T ( SPCM081310T ( SPCM081313T ( SPCM101006T ( SPCM131306T ( SPCM131308T ( SPCM131310T ( SPCM131313T ( SPCM131806T ( SPCM131808T ( SPCM131810T ( SPCM131813T ( SPCM131815T ( SPCM132513T ( SPCM181808T ( SPCM181810T ( SPCM181813T ( SPCM181815T ( SPCM182508T ( SPCM182510T ( SPCM182515T ( UL listed polykarbonat grått lock metriska knockouts Enummer) SPCM081306G.U (1 SPCM081308G.U (1 SPCM081310G.U (1 SPCM081313G.U (1 SPCM101006G.U (2 SPCM131306G.U (3 SPCM131308G.U (3 SPCM131310G.U (3 SPCM131313G.U (3 SPCM131806G.U (4 SPCM131808G.U (4 SPCM131810G.U (4 SPCM131813G.U (4 SPCM131815G.U (4 SPCM132513G.U (12 SPCM181808G.U (5 SPCM181810G.U (5 SPCM181813G.U (5 SPCM181815G.U (5 SPCM182508G.U (6 SPCM182510G.U (6 SPCM182515G.U (6 UL listed polykarbonat transparent lock metriska knockouts Enummer) SPCM081306T.U (1 SPCM081308T.U (1 SPCM081310T.U (1 SPCM081313T.U (1 SPCM101006T.U (2 SPCM131306T.U (3 SPCM131308T.U (3 SPCM131310T.U (3 SPCM131313T.U (3 SPCM131806T.U (4 SPCM131808T.U (4 SPCM131810T.U (4 SPCM131813T.U (4 SPCM131815T.U (4 SPCM132513T.U (12 SPCM181808T.U (5 SPCM181810T.U (5 SPCM181813T.U (5 SPCM181815T.U (5 SPCM182508T.U (6 SPCM182510T.U (6 SPCM182515T.U (6 1) 2 x M16/ x M12/20 knockouts 2) 2 x M16/ x M12/20 knockouts 3) 4 x M16/ x M12/20 knockouts 4) 4 x M16/ x M12/20 knockouts 12) 4 x M20/25 knockouts 5) 4 x M12/ x M16/ x M12/20 knockouts 6) 4 x M12/ x M16/ x M12/20 knockouts Montageplåtar och DINskenor Produktkod Beskrivning Mått Förpackningsstorlek (st.) Enummer Montageplåtar, galvaniserat stål SMP0813 För 75 x 125 mm kapslingar 48 x 98 x 1, SMP1010 För 100 x 100 mm kapslingar 78 x 78 x 1, SMP1313 För 125 x 125 mm kapslingar 98 x 98 x 1, SMP1318 För 125 x 175 mm kapslingar 98 x 148 x 1, SMP1325 För 125 x 250 mm kapslingar 98 x 223 x 1, SMP1818 För 175 x 175 mm kapslingar 148 x 148 x 1, SMP1825 För 175 x 250 mm kapslingar 148 x 223 x 1, DINskenor, DIN 46277/3, galvaniserat stål DR För 75 mm sidor 35 x DR För 100 mm sidor 35 x DR För 125 mm sidor 35 x DR För 175 mm sidor 35 x DR För 250 mm sidor 35 x SMP Produktkort, måttritningar och 3Dmodeller hittar du på

21 Ensto Cubo S kapslingar, Pgknockouts, polykarbonat Bredd Höjd Djup Inre djup Underdel djup Lock djup , , , , , , , , , , , , , , , , , , , , Polykarbonat grått lock Pgknockouts Enummer) SPCK081306G ( SPCK081308G ( SPCK081310G ( SPCK081313G ( SPCK131306G ( SPCK131308G ( SPCK131310G ( SPCK131313G ( SPCK131806G ( SPCK131808G ( SPCK131810G ( SPCK131813G ( SPCK131815G ( SPCK181808G ( SPCK181810G ( SPCK181813G ( SPCK181815G ( SPCK182508G ( SPCK182510G ( SPCK182515G ( Polykarbonat transparent lock Pgknockouts Enummer) SPCK081306T ( SPCK081308T ( SPCK081310T ( SPCK081313T ( SPCK131306T ( SPCK131308T ( SPCK131310T ( SPCK131313T ( SPCK131806T ( SPCK131808T ( SPCK131810T ( SPCK131813T ( SPCK131815T ( SPCK181808T ( SPCK181810T ( SPCK181813T ( SPCK181815T ( SPCK182508T ( SPCK182510T ( SPCK182515T ( UL listed polykarbonat grått lock Pgknockouts Enummer) SPCK081306G.U (7 SPCK081308G.U (7 SPCK081310G.U (7 SPCK081313G.U (7 SPCK131306G.U (8 SPCK131308G.U (8 SPCK131310G.U (8 SPCK131313G.U (8 SPCK131806G.U (9 SPCK131808G.U (9 SPCK131810G.U (9 SPCK131813G.U (9 SPCK131815G.U (9 SPCK181808G.U (10 SPCK181810G.U (10 SPCK181813G.U (10 SPCK181815G.U (10 SPCK182508G.U (11 SPCK182510G.U (11 SPCK182515G.U (11 UL listed polykarbonat transparent lock Pgknockouts Enummer) SPCK081306T.U (7 SPCK081308T.U (7 SPCK081310T.U (7 SPCK081313T.U (7 SPCK131306T.U (8 SPCK131308T.U (8 SPCK131310T.U (8 SPCK131313T.U (8 SPCK131806T.U (9 SPCK131808T.U (9 SPCK131810T.U (9 SPCK131813T.U (9 SPCK131815T.U (9 SPCK181808T.U (10 SPCK181810T.U (10 SPCK181813T.U (10 SPCK181815T.U (10 SPCK182508T.U (11 SPCK182510T.U (11 SPCK182515T.U (11 7) 2 x Pg9/ x Pg9/13,5 knockouts 8) 4 x Pg16/ x Pg9/13,5 knockouts 9) 4 x Pg16/ x Pg9/13,5 knockouts 10) 4 x Pg16/ x Pg9/ x Pg9/13,5 knockouts 11) 4 x Pg16/ x Pg9/ x Pg9/13,5 knockouts Övriga tillbehör Produktkod Beskrivning Mått Förpackningsstorlek (st.) Enummer DSHI1 Gångjärn, par, polykarbonat 28 x SFL1 Fästöra, set med 4 st, polykarbonat 15 x SBI1 Mässingsbussning M SBIA1.04 Mässingsbussning, set med 4 st M2 1 SBS40 Förhöjningstapp, 40 mm, för plåtar 7 x SMS1 Montageskruvar, för plåtar och skenor, stål 4 x SCP08 Blindpropp, kort, för 25 mm lock ø11 x SCP10 Blindpropp, lång, för 50 mm lock ø12 x 36, SCP1315 Blindpropp, kort, för 75 och 100 mm lock ø11,5 x SLS35 Lockskruv, medelstor, för 25, 75 och 100 mm lock 11 x SLS60 Lockskruv, lång, för 50 mm lock 11 x SLSA23.04 Skruvset, inkl. 4 korta lockskruvar för 10 mm lock och 4 montageskruvar SMS1 11 x SLSA35.04 Skruvset, inkl. 4 medelstora lockskruvar SLS35 och 4 montageskruvar SMS1 11 x SLSA60.04 Skruvset, inkl. 4 långa lockskruvar för 50 mm lock SLS60 och 4 montageskruvar SMS1 11 x SLW1 Vingskalle till lockskruv, endast för 25 och 50 mm lock 11 x Gångjärn, par, DSHI1. Produktkort, måttritningar och 3Dmodeller hittar du på 21

22 Ensto Cubo Dkapslingar IP66 och IP67 Storlekar 53 x 55 x x 300 x 111 mm Ensto Cubo Dkapslingar i korthet: Finns med släta sidor Modern utformning med fasetterade hörn och täckpluggar Fästklackar på lockets insida Spår för kretskort i underdelen Produktpaketet innehåller: Kapslingens underdel Lock Lockskruvar Montageskruvar Täckproppar för lockskruvarna Mer information Serviceerbjudanden, sidan Allmänna kapslingstillbehör, sidan Produktkort, måttritningar och 3Dmodeller hittar du på Ensto Cubo Dkapslingarna har fästklackar på lockets insida. Denna kapsling är försedd med gångjärn (DSHI1) och fästöron (DFL1). Överensstämmelse Polykarbonatkapslingar: K 4 J 237} ABSkapslingar: K 4 J} Teknisk information Kapslingsklass: Slaghållfasthet: IP66/IP67 PC: IK08 (25 C C) ABS: IK07 (+35 C)/IK06 (25 C) Temperaturområde: PC: 40 C C ABS: 20 C C Korttidstemperaturintervall: PC: 40 C +120 C ABS: 20 C C Brännbarhet: PC: UL 746C (5 inch flame) ABS: UL 94 HB Glödtrådstest: PC: 850 C ABS: 650 C UL filnummer: E ULkategori: NITW, NITW7 Skyddsklass (UL / cul): 4, 4X, 12, 13, 6 Utomhuslämplighet: PC: UL 746C (f1) klassat material Isolation: Klass II Material Underdel/lock: Polykarbonat eller ABS Lockskruvar: Rostfritt stål Locktätning: PUR (polyuretan) Knockoutsalternativ PC och ABSkapslingar: Släta sidor Standardfärg Underdel: Grå RAL 7035 Lock: Grå RAL 7035 eller transparent Dimensioner Du kan hitta följande dimensioner i produkttabellerna. Ytterligare information, produktkort, måttritningar och 3Dmodeller hittar du på Underdel djup Djup Bredd Ensto Cubo Dkapslingarna har en modern utformning med fasetterade hörn och täckproppar. Höjd Inre djup 22 Produktkort, måttritningar och 3Dmodeller hittar du på
