3 INNEHÅLL Fibox Kapslingsinnovation 2 Fibox web service 3 Guide för att välja rätt Fibox-kapslingar 4 Fibox kvalitet; NEMA/UL certifikat 6 IP/IK klassificering 7 Hur man väljer rätt kapslingsmaterial 8 Fibox kapslingarnas tätningar ger det bästa skyddet 10 Bearbetningsservice 11 FIBOX MNX 100 x 100 x 35 mm x 255 x 150 mm 13 Polykarbonat- och ABS-kapslingar FIBOX DG 280 x 190 x 111 mm 39 Polykarbonat- och ABS-kapslingar FIBOX TEMPO 187 x 122 x 90 mm x 289 x 117 mm 43 Fibox MNX ABS-kapslingar FIBOX PICCOLO 110 x 80 x x 140 x 125 mm 51 Polykarbonat- och ABS-kapslingar FIBOX EURONORD 50 x 45 x x 600 x 180 mm 59 Fibox EURONORD Polykarbonat- och ABS-kapslingar Aluminiumkapslingar Polyesterkapslingar FIBOX SOLID 188 x 188 x x 378 x 180 mm 117 Polykarbonat- och ABS-kapslingar FIBOX MCE 200 x 116 x x 306 x 105 mm 129 Modulkapslingar i polykarbonat FIBOX EK 190 x 190 x x 560 x 250 mm 137 Polykarbonatkapslingar FIBOX CAB 150 x 150 x x 800 x 300 mm 151 Polykarbonat- och ABS-kapslingar Polyesterkapslingar Fibox TEMPO FIBOX QUICK 300 x 200 x x 400 x 270 mm 169 Polykarbonat- och ABS-kapslingar FIBOX SPACE LINK 200 x 300 x x 400 x 270 mm 179 Polykarbonatkapslingar FIBOX CARDMASTER 160 x 166 x x 363 x 156 mm 191 Polykarbonat- och ABS-kapslingar ATEX 201 Fibox EK Fibox CAB ALX aluminiumkapslingar 45 x 50 x x 263 x 91 mm FEX-PC-7 polykarbonatkapslingar 188 x 188 x x 378 x 180 mm PEX polyesterkapslingar 75 x 80 x x 400 x 120 mm FLÄNSAR-GENOMFÖRINGAR 207 Kabelflänsar Kabelgenomföringar och kabelförskruvningar FIBOX TILLBEHÖR 211 Inspektionsluckor Ventilationsdon Kapslingsregister 215 1

4 FIBOX Innovativ kapslingsteknik Innovation definieras som teknisk nyhet. Det kan vara en ny framställningsmetod, en förbättrad teknisk lösning, ny design eller en helt ny produkt. Vad Dina innovationer än är representerar de en förändring till det bättre, och som alltid, är det ett resultat av Din inspiration och Ditt hårda arbete. På Fibox sätter vi värde på Din strävan och matchar den med vår egen. Fibox är ledande inom kapslingsutveckling, för att skydda elektrisk och elektronisk utrustning i krävande miljöer. Enkelt sagt, vi kapslar in dina innovationer. Mer än 40 års erfarenhet av innovation och produktutveckling 1966 introducerade Fibox de första formsprutade modulkapslingarna i polykarbonat. Dessa kapslingar var början på en ny era inom elektrisk centralbyggnation. Ett stort engagemang för att ständigt förbättra och utveckla våra produkter har gjort att företaget snabbt har vuxit. Fibox har mer än 20 patent tack vare de innovationer som tagits fram under åren. Fibox har det bredaste kapslingsutbudet för att kapsla in och skydda elektrisk och elektronisk utrustning och system. Fibox erbjuder över 1000 olika kapslingsvariationer. na kan levereras som standard från-hyllan produkt eller bearbetad enligt önskemål. För större OEM-volymer erbjuder Fibox kundspecifika verktyg och legotillverkning. Fibox är ledande inom utvecklingen av både nya produkter och nya tekniker för formsprutade kapslingar. På Fibox betraktar vi formsprutningstekniken som ett viktigt element för att tillföra förbättringar på produkten. Exempelvis tillverkas Fibox MNX-serie med 2- komponent formsprutningsteknologi. Med detta säkerställs t.ex. att TPE-packningen ger en mycket hög skyddsform. Fibox var först med att introducera denna innovation, och vi fortsätter att som den enda tillverkaren använda denna teknik för elkapslingar. Ytterligare ett exempel är vår utveckling av flerkilsteknik för verktygskonstruktioner. Detta erbjuder våra OEM kunder ett kostnadseffektivt alternativ för att modifiera standardkapslingar och därigenom möta deras specifika krav. Men förutom teknologi består vår framgång på förståelse för de krav som våra kunder ställer och värdet som de sätter på vårt bidrag till deras framgångar. Genom att lyssna på hur våra kunders innovationer kommit till och varför, skaffar vi oss förståelse för deras behov. Våra produkter utvecklas i nära samarbete med våra kunder, vilket ger nya kapslingslösningar, funktionella tillbehör och kontinuerlig produktutveckling. För ytterligare information info@fibox.se Hemsida: Tel: FIBOX s policy är att kontinuerligt förbättra våra produkter. Specifikationer i denna katalog kan därför ändras utan ytterligare information. 2 Copyright 2006, Fibox Oy Ab Photos: Kuvapörssi Oy istockphoto.com/subman istockphoto.com/brasil2 istockphoto.com/zocha_k istockphoto.com/ccahill istockphoto.com/trigga/jkinsey3291

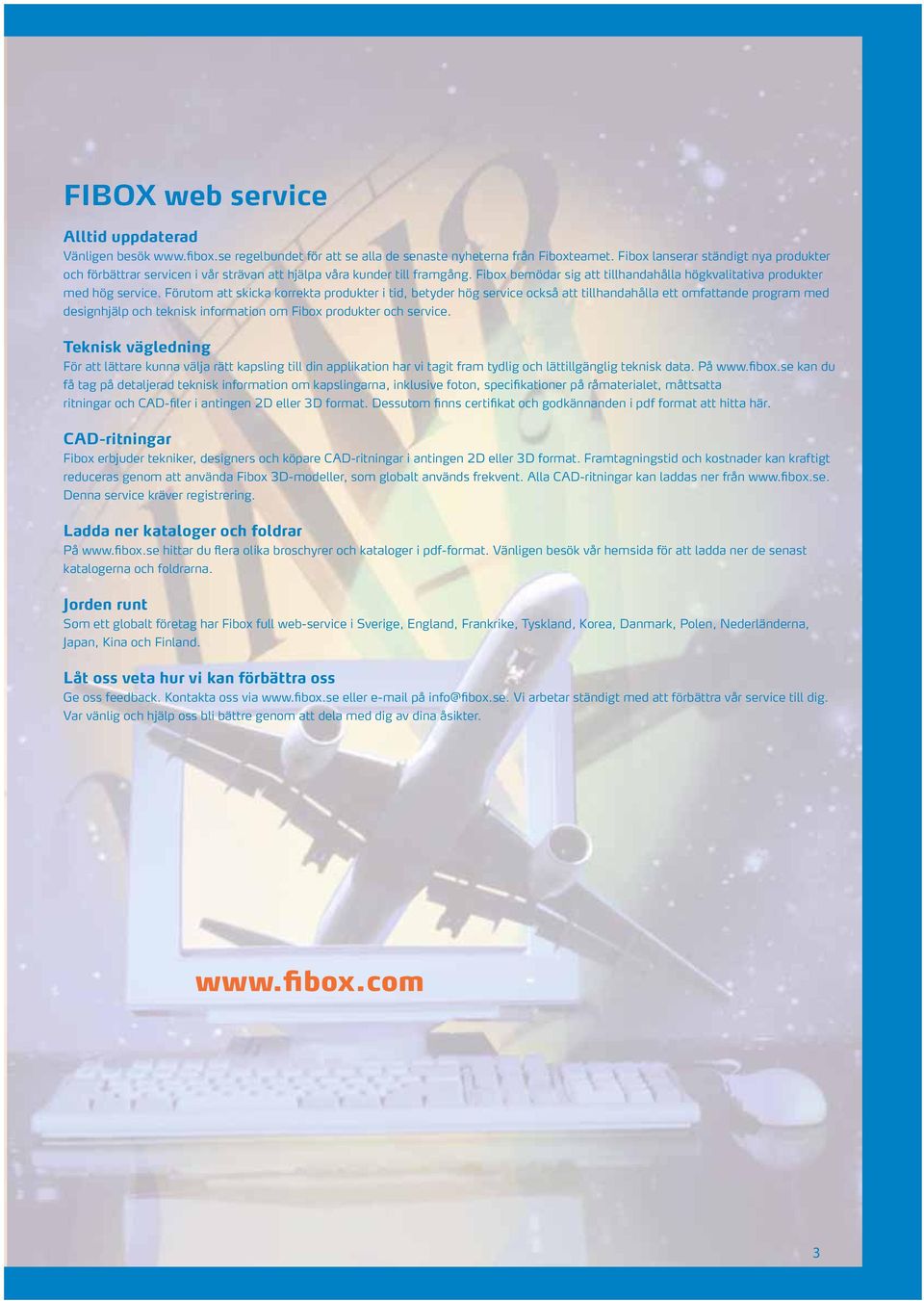

5 FIBOX web service Alltid uppdaterad Vänligen besök regelbundet för att se alla de senaste nyheterna från Fiboxteamet. Fibox lanserar ständigt nya produkter och förbättrar servicen i vår strävan att hjälpa våra kunder till framgång. Fibox bemödar sig att tillhandahålla högkvalitativa produkter med hög service. Förutom att skicka korrekta produkter i tid, betyder hög service också att tillhandahålla ett omfattande program med designhjälp och teknisk information om Fibox produkter och service. Teknisk vägledning För att lättare kunna välja rätt kapsling till din applikation har vi tagit fram tydlig och lättillgänglig teknisk data. På kan du få tag på detaljerad teknisk information om kapslingarna, inklusive foton, specifikationer på råmaterialet, måttsatta ritningar och CAD-filer i antingen 2D eller 3D format. Dessutom finns certifikat och godkännanden i pdf format att hitta här. CAD-ritningar Fibox erbjuder tekniker, designers och köpare CAD-ritningar i antingen 2D eller 3D format. Framtagningstid och kostnader kan kraftigt reduceras genom att använda Fibox 3D-modeller, som globalt används frekvent. Alla CAD-ritningar kan laddas ner från Denna service kräver registrering. Ladda ner kataloger och foldrar På hittar du flera olika broschyrer och kataloger i pdf-format. Vänligen besök vår hemsida för att ladda ner de senast katalogerna och foldrarna. Jorden runt Som ett globalt företag har Fibox full web-service i Sverige, England, Frankrike, Tyskland, Korea, Danmark, Polen, Nederländerna, Japan, Kina och Finland. Låt oss veta hur vi kan förbättra oss Ge oss feedback. Kontakta oss via eller på info@fibox.se. Vi arbetar ständigt med att förbättra vår service till dig. Var vänlig och hjälp oss bli bättre genom att dela med dig av dina åsikter. 3

6 Kapslingsguide Kapslingsfamilj MNX DG TEMPO PICCOLO EURONORD SOLID MCE Material PC ABS PC ABS ABS PC ABS PC ABS AL GRP PC ABS PC Sidor Antal versioner Storlek min mm 100x100x35 280x190x x122x90 110x80x65 50x45x32 188x188x x116x105 Storlek max mm 360X255X x190x x289x x140x x600x x378x x306x145 IP klassificering IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 65 IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 66/67 IP 65 IP 65(M) IK klassificering IK 08 IK 07 IK 08 IK 07 IK 07 IK 08 IK 07 IK 08 IK 07 IK 08 IK 08 IK 08 IK 08 IK 08 Flamsäkerhet UL94-5V UL94HB UL94-5V UL94HB UL94HB UL94-5V UL94HB UL94-5V UL94HB UL94-5V UL94-5V UL94HB UL94-5V ATEXcertifierade Elektronik kapslingar Industri kapslingar Instrument kapslingar Modul kapslingar Utomhus kapslingar Central system kapslingar Terminal kapslingar UL- kapslingar Väggmonterade skåp 4 PC = Polykarbonat ABS = Acrylnitril-butadien-styren AL = Aluminium GRP = Glasfiberarmerad polyester

7 Kapslingsfamilj EK CAB QUICK SPACE LINK CARDMASTER ALX FEX-PC-7 PEX PC PC ABS GRP PC ABS PC PC ABS AL PC GRP x190x x150x x200x x300x x166x78 45x50x32 188x188x130 75x80x55 760x560x x800x x400x x400x x363x x310x x378x x400x120 IP 66/67 IP 65 IP 65 IP 66 IP 66/67 IP 66/67 IP 65 IP 65 IP 65 IP 66 IP 66 IP 66/67 IK 08 IK 08 IK 08 IK 10 IK 08 IK 08 IK 08 IK 08/07 IK 07 IK 08 IK 08 IK 08 UL94-5V UL94-5V UL94HB UL94HB UL94-5V UL94HB UL94-5V UL94-5V UL94HB UL94-5V UL94-5V 5

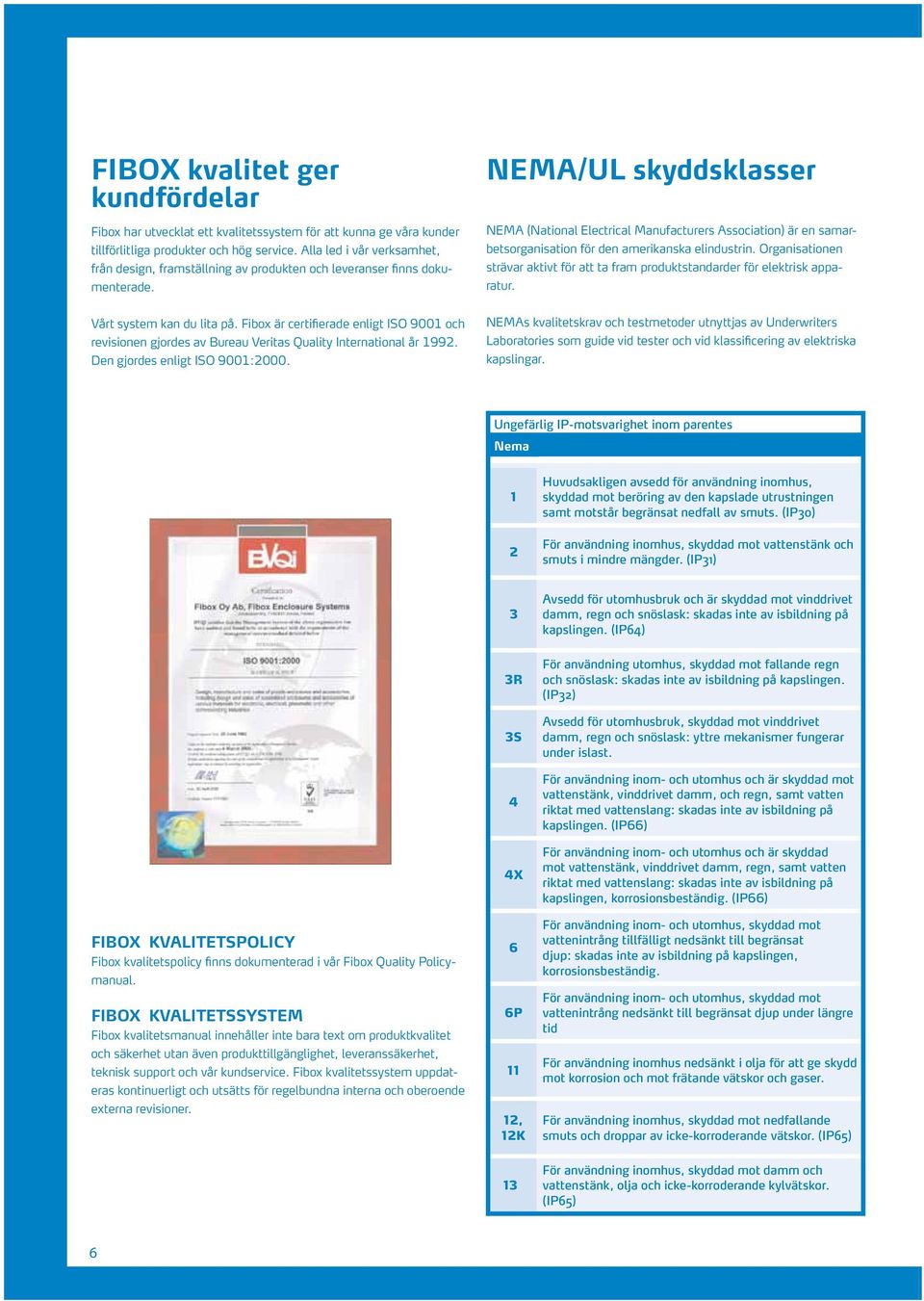

8 FIBOX kvalitet ger kundfördelar Fibox har utvecklat ett kvalitetssystem för att kunna ge våra kunder tillförlitliga produkter och hög service. Alla led i vår verksamhet, från design, framställning av produkten och leveranser finns dokumenterade. NEMA/UL skyddsklasser NEMA (National Electrical Manufacturers Association) är en samarbetsorganisation för den amerikanska elindustrin. Organisationen strävar aktivt för att ta fram produktstandarder för elektrisk apparatur. Vårt system kan du lita på. Fibox är certifierade enligt ISO 9001 och revisionen gjordes av Bureau Veritas Quality International år Den gjordes enligt ISO 9001:2000. NEMAs kvalitetskrav och testmetoder utnyttjas av Underwriters Laboratories som guide vid tester och vid klassificering av elektriska kapslingar. Ungefärlig IP-motsvarighet inom parentes Nema 1 Huvudsakligen avsedd för användning inomhus, skyddad mot beröring av den kapslade utrustningen samt motstår begränsat nedfall av smuts. (IP30) 2 För användning inomhus, skyddad mot vattenstänk och smuts i mindre mängder. (IP31) 3 Avsedd för utomhusbruk och är skyddad mot vinddrivet damm, regn och snöslask: skadas inte av isbildning på kapslingen. (IP64) FIBOX KVALITETSPOLICY Fibox kvalitetspolicy finns dokumenterad i vår Fibox Quality Policymanual. FIBOX KVALITETSSYSTEM Fibox kvalitetsmanual innehåller inte bara text om produktkvalitet och säkerhet utan även produkttillgänglighet, leveranssäkerhet, teknisk support och vår kundservice. Fibox kvalitetssystem uppdateras kontinuerligt och utsätts för regelbundna interna och oberoende externa revisioner. 3R 3S 4 4X 6 6P 11 12, 12K För användning utomhus, skyddad mot fallande regn och snöslask: skadas inte av isbildning på kapslingen. (IP32) Avsedd för utomhusbruk, skyddad mot vinddrivet damm, regn och snöslask: yttre mekanismer fungerar under islast. För användning inom- och utomhus och är skyddad mot vattenstänk, vinddrivet damm, och regn, samt vatten riktat med vattenslang: skadas inte av isbildning på kapslingen. (IP66) För användning inom- och utomhus och är skyddad mot vattenstänk, vinddrivet damm, regn, samt vatten riktat med vattenslang: skadas inte av isbildning på kapslingen, korrosionsbeständig. (IP66) För användning inom- och utomhus, skyddad mot vattenintrång tillfälligt nedsänkt till begränsat djup: skadas inte av isbildning på kapslingen, korrosionsbeständig. För användning inom- och utomhus, skyddad mot vattenintrång nedsänkt till begränsat djup under längre tid För användning inomhus nedsänkt i olja för att ge skydd mot korrosion och mot frätande vätskor och gaser. För användning inomhus, skyddad mot nedfallande smuts och droppar av icke-korroderande vätskor. (IP65) 13 För användning inomhus, skyddad mot damm och vattenstänk, olja och icke-korroderande kylvätskor. (IP65) 6

9 IP and IK -klassificering nas skyddsklass anges i form av IP-klassificering, en tvåsiffrig kod som framgår längre ner på denna sida. Fibox har testat kapslingarna enligt EN Standarden kräver att den andra siffran testas separat från klass 6 och uppåt, därav den dubbla markeringen IP 66/IP 67, som visar att test har gjorts på bägge nivåer. Den europeiska standarden för tomma kapslingar, EN inkluderar IK-test. Testen beskrivs i EN 50102, och eftersom Fibox kapslingar är testade enligt EN 62208, så finns även data för hållfastheten vid mekanisk påverkan. Första siffran skydd vid beröring Andra siffran vätsketäthet IK-kod hållfasthet vid mekanisk påverkan IP TEST IP TEST IK TEST 0 inget skydd 0 inget skydd 00 inget skydd sprays to 60 1 skyddad mot solida föremål upp till 50 mm t ex beröring med hand av misstag 1 skyddad mot vertikalt fallande vattendroppar g stötar < 1 joule 2 skyddad mot direkta vattenstrålar som avviker högst 15 från vertikalen cm stötar 1 joule 2 skyddad mot solida föremål upp till 12 mm t ex fingrar 3 skyddad mot vattenstrålar som avviker högst 60 från vertikalen g 40 cm stötar 2 joule 3 skyddad mot solida föremål över 2,5 mm t ex verktyg eller tunna kablar 4 skyddad mot vattenstrålar från alla riktningar begränsat intrång tillåtet 08 1,7 kg 29,5 cm stötar 5 joule 4 skyddad mot solida föremål över 1 mm t ex verktyg eller tunna kablar 5 skyddad mot lågtrycksvatten från alla riktningar begränsat intrång tillåtet 09 5 kg 20 cm stötar 10 joule 5 skyddad mot damm begränsat intrång tillåtet (ofarlig beläggning) 6 7 1m 15 cm skyddad mot kraftiga vattenstrålar, för bruk på t ex fartygsdäck begränsat intrång tillåtet skyddad vid nedsänkning i vatten mellan 15 cm och 1 m 10 5 kg 40 cm stötar 20 joule 6 fullständigt skyddad mot damm 8 1m skyddad vid nedsänkning i vatten under längre tid under tryck 7

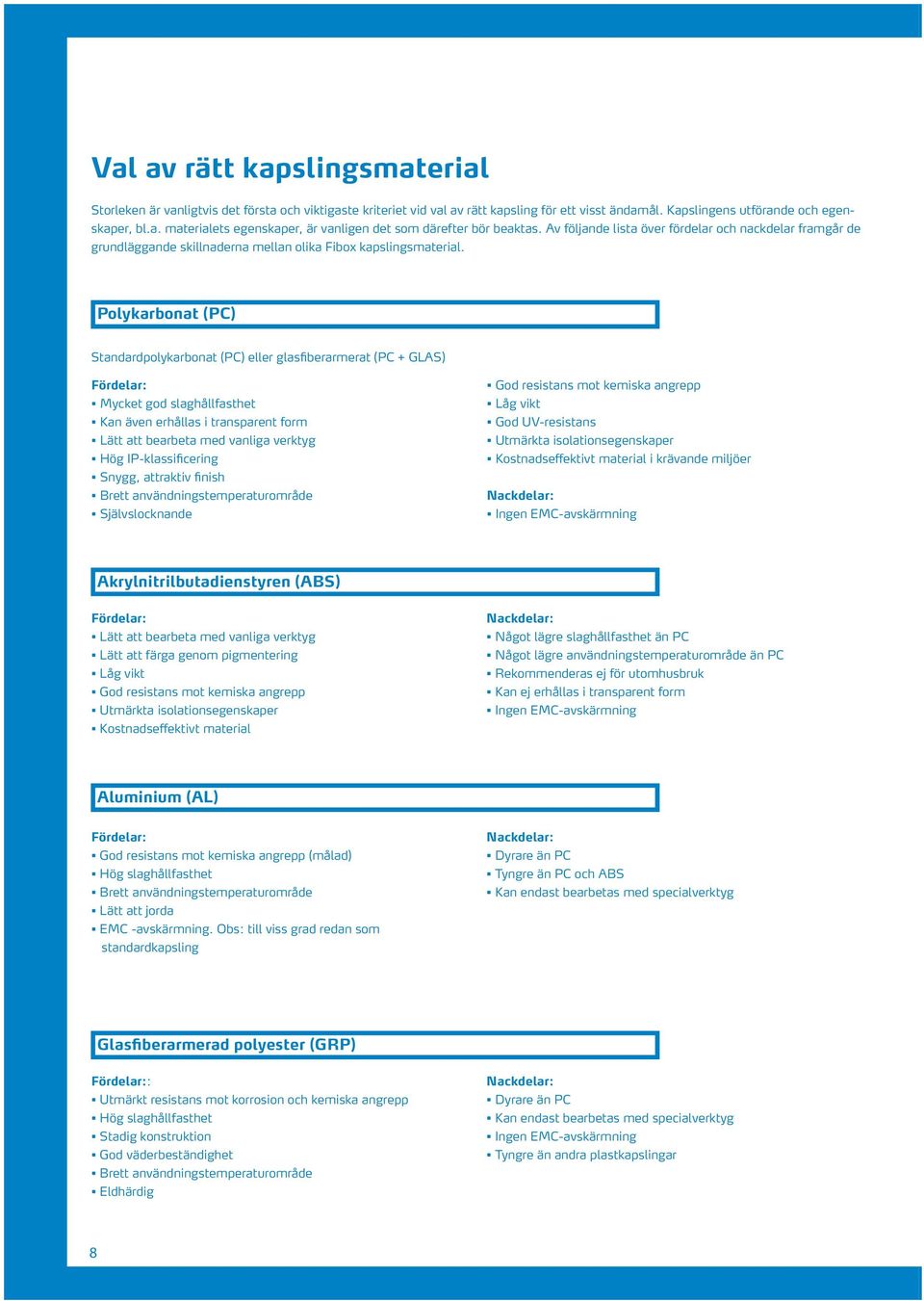

10 Val av rätt kapslingsmaterial Storleken är vanligtvis det första och viktigaste kriteriet vid val av rätt kapsling för ett visst ändamål. Kapslingens utförande och egenskaper, bl.a. materialets egenskaper, är vanligen det som därefter bör beaktas. Av följande lista över fördelar och nackdelar framgår de grundläggande skillnaderna mellan olika Fibox kapslingsmaterial. Polykarbonat (PC) Standardpolykarbonat (PC) eller glasfiberarmerat (PC + GLAS) Fördelar: Mycket god slaghållfasthet Kan även erhållas i transparent form Lätt att bearbeta med vanliga verktyg Hög IP-klassificering Snygg, attraktiv finish Brett användningstemperaturområde Självslocknande God resistans mot kemiska angrepp Låg vikt God UV-resistans Utmärkta isolationsegenskaper Kostnadseffektivt material i krävande miljöer Nackdelar: Ingen EMC-avskärmning Akrylnitrilbutadienstyren (ABS) Fördelar: Lätt att bearbeta med vanliga verktyg Lätt att färga genom pigmentering Låg vikt God resistans mot kemiska angrepp Utmärkta isolationsegenskaper Kostnadseffektivt material Nackdelar: Något lägre slaghållfasthet än PC Något lägre användningstemperaturområde än PC Rekommenderas ej för utomhusbruk Kan ej erhållas i transparent form Ingen EMC-avskärmning Aluminium (AL) Fördelar: God resistans mot kemiska angrepp (målad) Hög slaghållfasthet Brett användningstemperaturområde Lätt att jorda EMC -avskärmning. Obs: till viss grad redan som standardkapsling Nackdelar: Dyrare än PC Tyngre än PC och ABS Kan endast bearbetas med specialverktyg Glasfiberarmerad polyester (GRP) Fördelar:: Utmärkt resistans mot korrosion och kemiska angrepp Hög slaghållfasthet Stadig konstruktion God väderbeständighet Brett användningstemperaturområde Eldhärdig Nackdelar: Dyrare än PC Kan endast bearbetas med specialverktyg Ingen EMC-avskärmning Tyngre än andra plastkapslingar 8

11 Jämförelsetabell mellan olika kapslingsmaterial Följande tabell ger en allmän överblick över de olika materialens egenskaper. Var vänlig och kontakta din Fiboxrepresentant för mer detaljerad information om materialens prestanda i specifika applikationer. PC ABS GRP 2) AL 1) PA6 PS För utomhusbruk För inomhusbruk Prisfördel Lätt vikt Hög styvhet Slaghållfasthet KEMISK BESTÄNDIGHET Saltvattenomgivning 1) Neutrala salter 1) Syra, låg koncentration Syra, hög koncentration Alkalier, låg koncentration Alkalier, hög koncentration Bensin Hydraulolja Alkohol Lösningsmedel Kylarvätska = Utmärkt = Dålig 1) Med specialbehandlad yta 2) Glasfiberförstärkt Vi förbehåller oss rätten till ändringar utan föravisering 9

12 FIBOX kapslingarnas packningar erbjuder det bästa skyddet Packningen spelar en viktig roll med tanke på kapslingens skyddande funktion. Kapslingens tätningsförmåga och hållbarhet i bruk beror i stor utsträckning på den använda packningen. Viktigast av packningens allmänna egenskaper är graden sluthoppressning och hur väl packningen sitter. Det bästa materialet för universalpackningar är polyuretan, som har en exceptionellt låg sluthoppressningsgrad och som alltid tillförlitligt ligger på plats tack vare den exakta gjutningsmetoden. Dock tål EPDM som material de vanligast förekommande kemikalierna bäst. Olika tätningsmaterials kemiska beständighet varierar dock beroende på vilken förening det rör sig om och varje kemisk förenings inverkan på olika tätningsmaterial bör därför helst först kontrolleras. I vissa fall kan kapslingens prestanda modifieras genom att byta packning. Det viktigaste är att jämföra elasticitetsegenskaperna hos de olika tätningsmaterialen och undersöka hur de bibehåller sina egenskaper i olika förhållanden såsom i kyla, hetta och i kontakt med olika slag av kemiska föreningar. Beträffande beständigheten mot kemiska ämnen är det skäl att säkerställa att såväl kapslings- som tätningsmaterialet är tillräckligt härdiga mot samma föreningar. FIBOX kapslingar är väldesignade Kapslingens IP-skyddsklass beror i första hand på den använda packningens egenskaper, men också på hur väl packningen sitter. Förutom packningens profil inverkar också konstruktionen och tillverkningsnoggrannheten hos kontaktytorna mellan kapslingens underdel och lock på kapslingens täthet. Om nivån på kapslingens konstruktion och tillverkningsnoggrannhet således inte är tillräckligt hög, blir skyddsklassen även med en god packning lätt låg. Samtliga FIBOX kapslingar har planerats och tillverkats med omsorg och vi kan här därför mera ingående koncentrera oss på tätningsmaterialens egenskaper. I Fiboxkapslingarna används packningar tillverkade av materialen PUR, EPDM, neopren eller silikon. Tabell 1 inkluderar några vanliga fysiska egenskaper hos packningarna. Tänk på att materialens kemiska beständighet i tabell 2 endast är riktgivande och normativa. Motståndskraften mot kemiska föreningar borde kontrolleras skilt för varje förening. I slutet av artikeln finns tabeller över materialens fysikaliska och kemiska egenskaper. För ytterligare information kontakta Fibox, vi står gärna till tjänst. Egenskap Enhet TPE PUR EPDM Neopren Silikon Temperaturområde C Draghållfasthet Mpa 5 0,4 13,0 8,0 9,4 Förlängning vid bristning % Hårdhet Shore A Densitet g/cm3 1,13 0,33 1,12 1,6 1,15 Komprimering % Tabell 1 Tätningsmaterial: jämförelse mellan fysiska egenskaper Kemiska egenskaper TPE PUR EPDM Neopren Silikon Neutrala salter Syror, låg koncentration Syror, hög koncentration Alkalier, låg koncentration Alkalier, hög koncentration Bensin Hydraulolja Alkoholer Kylvätskor Tabell 2 Tätningsmaterial: jämförelse mellan kemiska egenskaper PUR = polyuretan TPE = termoplastisk elastomer EPDM = eten-propen-dien-monomer 10

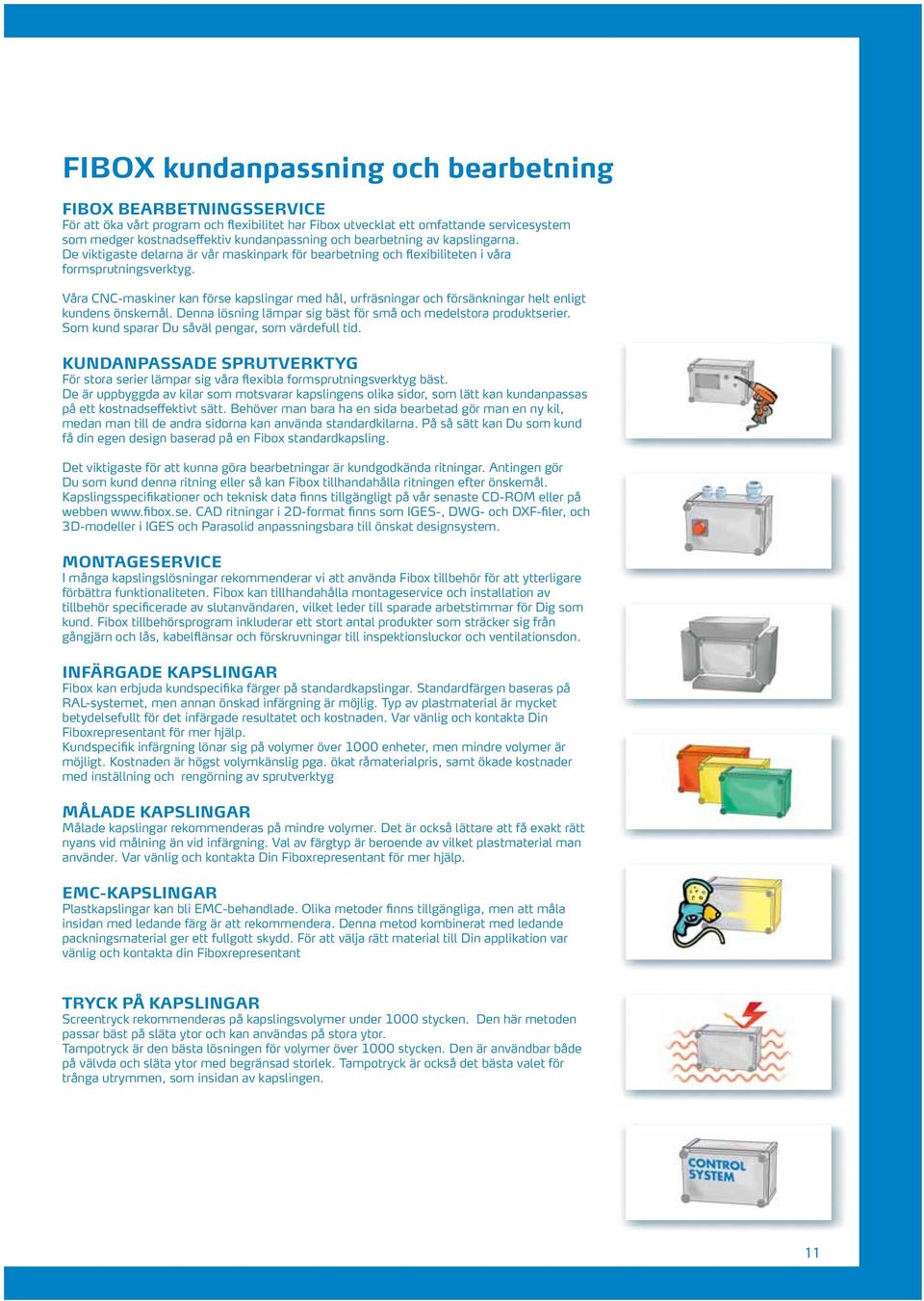

13 FIBOX kundanpassning och bearbetning FIBOX BEARBETNINGSSERVICE För att öka vårt program och flexibilitet har Fibox utvecklat ett omfattande servicesystem som medger kostnadseffektiv kundanpassning och bearbetning av kapslingarna. De viktigaste delarna är vår maskinpark för bearbetning och flexibiliteten i våra formsprutningsverktyg. Våra CNC-maskiner kan förse kapslingar med hål, urfräsningar och försänkningar helt enligt kundens önskemål. Denna lösning lämpar sig bäst för små och medelstora produktserier. Som kund sparar Du såväl pengar, som värdefull tid. KUNDANPASSADE SPRUTVERKTYG För stora serier lämpar sig våra flexibla formsprutningsverktyg bäst. De är uppbyggda av kilar som motsvarar kapslingens olika sidor, som lätt kan kundanpassas på ett kostnadseffektivt sätt. Behöver man bara ha en sida bearbetad gör man en ny kil, medan man till de andra sidorna kan använda standardkilarna. På så sätt kan Du som kund få din egen design baserad på en Fibox standardkapsling. Det viktigaste för att kunna göra bearbetningar är kundgodkända ritningar. Antingen gör Du som kund denna ritning eller så kan Fibox tillhandahålla ritningen efter önskemål. Kapslingsspecifikationer och teknisk data finns tillgängligt på vår senaste CD-ROM eller på webben CAD ritningar i 2D-format finns som IGES-, DWG- och DXF-filer, och 3D-modeller i IGES och Parasolid anpassningsbara till önskat designsystem. MONTAGESERVICE I många kapslingslösningar rekommenderar vi att använda Fibox tillbehör för att ytterligare förbättra funktionaliteten. Fibox kan tillhandahålla montageservice och installation av tillbehör specificerade av slutanvändaren, vilket leder till sparade arbetstimmar för Dig som kund. Fibox tillbehörsprogram inkluderar ett stort antal produkter som sträcker sig från gångjärn och lås, kabelflänsar och förskruvningar till inspektionsluckor och ventilationsdon. INFÄRGADE KAPSLINGAR Fibox kan erbjuda kundspecifika färger på standardkapslingar. Standardfärgen baseras på RAL-systemet, men annan önskad infärgning är möjlig. Typ av plastmaterial är mycket betydelsefullt för det infärgade resultatet och kostnaden. Var vänlig och kontakta Din Fiboxrepresentant för mer hjälp. Kundspecifik infärgning lönar sig på volymer över 1000 enheter, men mindre volymer är möjligt. Kostnaden är högst volymkänslig pga. ökat råmaterialpris, samt ökade kostnader med inställning och rengörning av sprutverktyg MÅLADE KAPSLINGAR Målade kapslingar rekommenderas på mindre volymer. Det är också lättare att få exakt rätt nyans vid målning än vid infärgning. Val av färgtyp är beroende av vilket plastmaterial man använder. Var vänlig och kontakta Din Fiboxrepresentant för mer hjälp. EMC-KAPSLINGAR Plastkapslingar kan bli EMC-behandlade. Olika metoder finns tillgängliga, men att måla insidan med ledande färg är att rekommendera. Denna metod kombinerat med ledande packningsmaterial ger ett fullgott skydd. För att välja rätt material till Din applikation var vänlig och kontakta din Fiboxrepresentant TRYCK PÅ KAPSLINGAR Screentryck rekommenderas på kapslingsvolymer under 1000 stycken. Den här metoden passar bäst på släta ytor och kan användas på stora ytor. Tampotryck är den bästa lösningen för volymer över 1000 stycken. Den är användbar både på välvda och släta ytor med begränsad storlek. Tampotryck är också det bästa valet för trånga utrymmen, som insidan av kapslingen. 11

14 FIBOX lösningar för krävande miljöer 12

15 Fibox MNX MNX polykarbonat och ABS kapslingar utnyttjar formsprutningsteknologi av världsklass. De är avsedda att kapsla och skydda all sorts elektriska och elektroniska komponenter i de flesta krävande tillämpningar. MNX omfattar fler än 260 olika variationer. MNX Brett sortiment - mer Fördjupning för RoHS-godkända än 260 versioner touchpanel/dekaler och halogenfria 13

16 Fibox MNX Polykarbonat- och ABS- kapslingar Vi monterar gärna plint, förskruvningar och annan utrustning. MÅNGSIDIGA LOCK Grått eller rökfärgat transparent lock ger en modern design till kundens slutliga produkt. Locket är försett med en nedsänkning för att kunna montera en touch-panel om så önskas. FIBOX MNX PCM Försedda med metriska knock-outs på alla sidor. SWING PANEL FUNKTIONELLA LOCKSKRUVAR Med kapslingen ingår lockskruv i antingen svart (-rökfärgat transparent lock) eller grått (-grått lock). En tillsats för att lätt kunna öppna kapslingen utan verktyg finns också att tillgå. 14 GÅNGJÄRNSFÖRSEDD FRONTPLÅT Frontplåt i aluminium som kan sättas på gångjärn för displayer, tryckknappar m.m finns att tillgå. Kan monteras i såväl lock som underdel, och kan sättas på olika djup. GÅNGJÄRN Ett korrosionsbeständigt gångjärn finns för montage mellan lock och underdel. Satsen innehåller två FÖRSÄNKNING I LOCKET gångjärnsdelar, skruvar, Samtliga lock i denna serie dekorkåpor och borrmall. har en försänkning på ovansidan. Detta för att man ska kunna montera t.ex. en touch-panel.

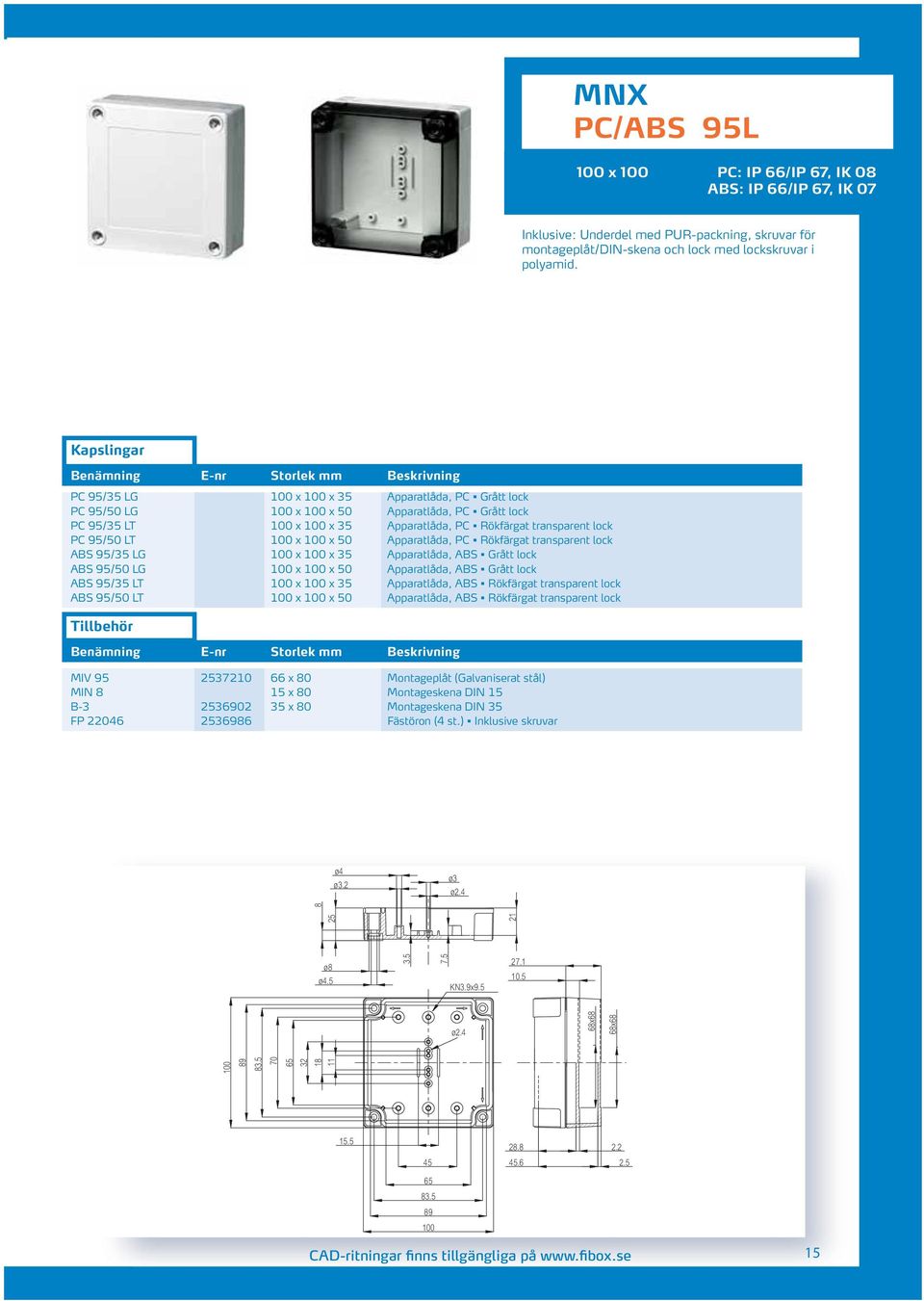

17 MNX PC/ABS 95L 100 x 100 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med PUR-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 95/35 LG 100 x 100 x 35 Apparatlåda, PC Grått lock PC 95/50 LG 100 x 100 x 50 Apparatlåda, PC Grått lock PC 95/35 LT 100 x 100 x 35 Apparatlåda, PC Rökfärgat transparent lock PC 95/50 LT 100 x 100 x 50 Apparatlåda, PC Rökfärgat transparent lock ABS 95/35 LG 100 x 100 x 35 Apparatlåda, ABS Grått lock ABS 95/50 LG 100 x 100 x 50 Apparatlåda, ABS Grått lock ABS 95/35 LT 100 x 100 x 35 Apparatlåda, ABS Rökfärgat transparent lock ABS 95/50 LT 100 x 100 x 50 Apparatlåda, ABS Rökfärgat transparent lock MIV x 80 Montageplåt (Galvaniserat stål) MIN 8 15 x 80 Montageskena DIN 15 B x 80 Montageskena DIN 35 FP Fästöron (4 st.) Inklusive skruvar ø4 ø3.2 ø3 ø2.4 ø8 ø KN3.9x ø x68 68x CAD-ritningar finns tillgängliga på 15

18 MNX PC/ABS 95H 100 x 100 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med PUR-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 95/60 HG 100 x 100 x 60 Apparatlåda, PC Grått lock PC 95/75 HG 100 x 100 x 75 Apparatlåda, PC Grått lock PC 95/60 HT 100 x 100 x 60 Apparatlåda, PC Rökfärgat transparent lock PC 95/75 HT 100 x 100 x 75 Apparatlåda, PC Rökfärgat transparent lock ABS 95/60 HG 100 x 100 x 60 Apparatlåda, ABS Grått lock ABS 95/75 HG 100 x 100 x 75 Apparatlåda, ABS Grått lock ABS 95/60 HT 100 x 100 x 60 Apparatlåda, ABS Rökfärgat transparent lock ABS 95/75 HT 100 x 100 x 75 Apparatlåda, ABS Rökfärgat transparent lock MIV x 80 Montageplåt (Galvaniserat stål) MIN 8 15 x 80 Montageskena DIN 15 B x 80 Montageskena DIN 35 FP Fästöron (4 st.) Inklusive skruvar ø4 ø3.2 ø3 ø2.4 ø8 ø KN3.9x ø x68 68x CAD-ritningar finns tillgängliga på

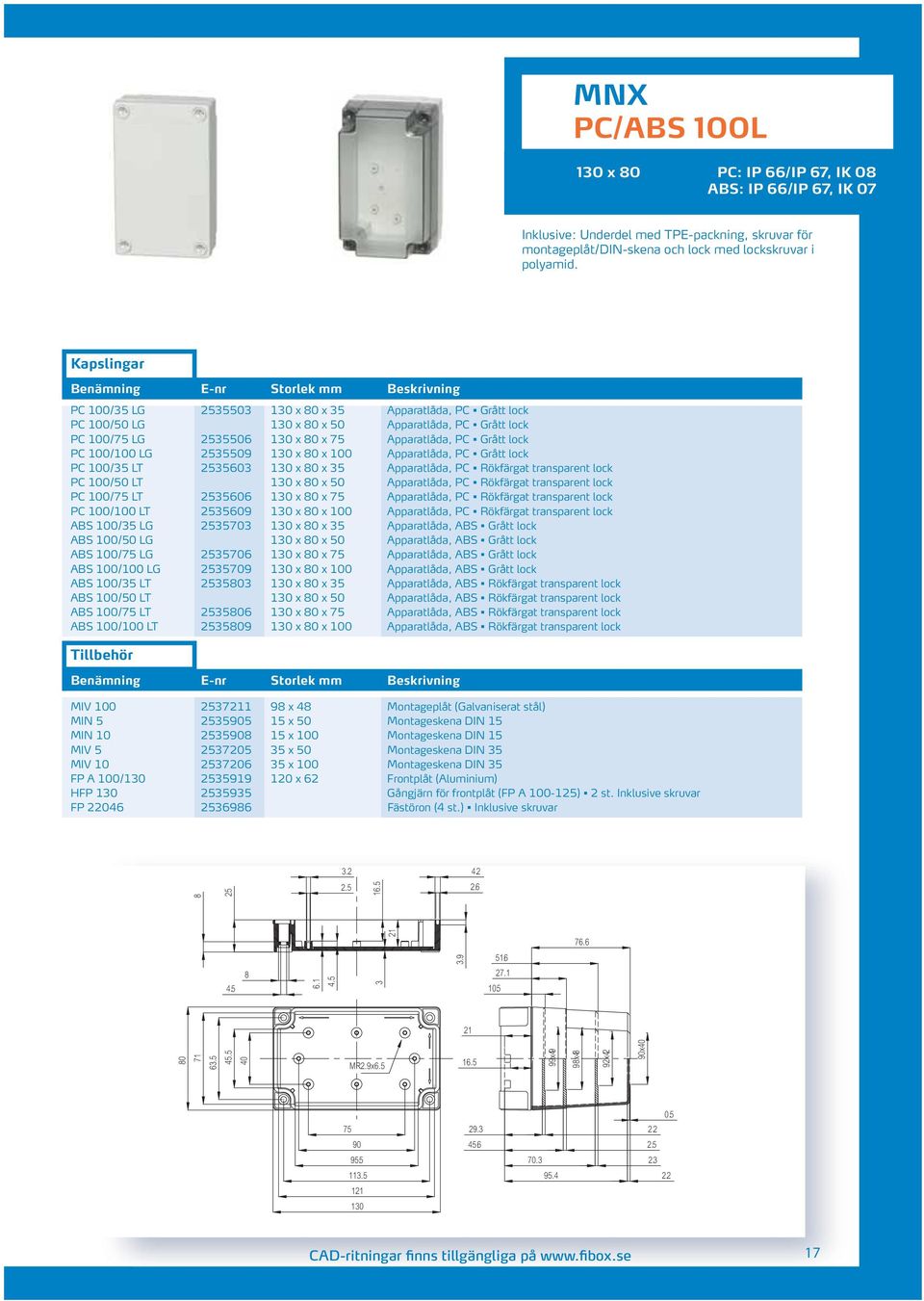

19 MNX PC/ABS 100L 130 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 100/35 LG x 80 x 35 Apparatlåda, PC Grått lock PC 100/50 LG 130 x 80 x 50 Apparatlåda, PC Grått lock PC 100/75 LG x 80 x 75 Apparatlåda, PC Grått lock PC 100/100 LG x 80 x 100 Apparatlåda, PC Grått lock PC 100/35 LT x 80 x 35 Apparatlåda, PC Rökfärgat transparent lock PC 100/50 LT 130 x 80 x 50 Apparatlåda, PC Rökfärgat transparent lock PC 100/75 LT x 80 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 100/100 LT x 80 x 100 Apparatlåda, PC Rökfärgat transparent lock ABS 100/35 LG x 80 x 35 Apparatlåda, ABS Grått lock ABS 100/50 LG 130 x 80 x 50 Apparatlåda, ABS Grått lock ABS 100/75 LG x 80 x 75 Apparatlåda, ABS Grått lock ABS 100/100 LG x 80 x 100 Apparatlåda, ABS Grått lock ABS 100/35 LT x 80 x 35 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/50 LT 130 x 80 x 50 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/75 LT x 80 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/100 LT x 80 x 100 Apparatlåda, ABS Rökfärgat transparent lock MIV x 48 Montageplåt (Galvaniserat stål) MIN x 50 Montageskena DIN 15 MIN x 100 Montageskena DIN 15 MIV x 50 Montageskena DIN 35 MIV x 100 Montageskena DIN 35 FP A 100/ x 62 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar MR2.9x x49 98x48 92x42 90x CAD-ritningar finns tillgängliga på 17

20 MNX PC/ABS 100H 130 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 100/60 HG x 80 x 60 Apparatlåda, PC Grått lock PC 100/75 HG x 80 x 75 Apparatlåda, PC Grått lock PC 100/100 HG x 80 x 100 Apparatlåda, PC Grått lock PC 100/125 HG x 80 x 125 Apparatlåda, PC Grått lock PC 100/60 HT x 80 x 60 Apparatlåda, PC Rökfärgat transparent lock PC 100/75 HT x 80 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 100/100 HT x 80 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 100/125 HT x 80 x 125 Apparatlåda, PC Rökfärgat transparent lock ABS 100/60 HG x 80 x 60 Apparatlåda, ABS Grått lock ABS 100/75 HG x 80 x 75 Apparatlåda, ABS Grått lock ABS 100/100 HG x 80 x 100 Apparatlåda, ABS Grått lock ABS 100/125 HG x 80 x 125 Apparatlåda, ABS Grått lock ABS 100/60 HT x 80 x 60 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/75 HT x 80 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/100 HT x 80 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 100/125 HT x 80 x 125 Apparatlåda, ABS Rökfärgat transparent lock MIV x 48 Montageplåt (Galvaniserat stål) MIN x 50 Montageskena DIN 15 MIN x 100 Montageskena DIN 15 MIV x 50 Montageskena DIN 35 MIV x 100 Montageskena DIN 35 FP A 100/ x 62 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar ø4 ø ø8 ø4.5 KN3.9x x49 98x48 92x42 90x CAD-ritningar finns tillgängliga på

21 MNX PC/ABS 125L 130 x 130 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 125/35 LG x 130 x 35 Apparatlåda, PC Grått lock PC 125/50 LG 130 x 130 x 50 Apparatlåda, PC Grått lock PC 125/75 LG x 130 x 75 Apparatlåda, PC Grått lock PC 125/100 LG x 130 x 100 Apparatlåda, PC Grått lock PC 125/35 LT x 130 x 35 Apparatlåda, PC Rökfärgat transparent lock PC 125/50 LT 130 x 130 x 50 Apparatlåda, PC Rökfärgat transparent lock PC 125/75 LT x 130 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 125/100 LT x 130 x 100 Apparatlåda, PC Rökfärgat transparent lock ABS 125/35 LG x 130 x 35 Apparatlåda, ABS Grått lock ABS 125/50 LG 130 x 130 x 50 Apparatlåda, ABS Grått lock ABS 125/75 LG x 130 x 75 Apparatlåda, ABS Grått lock ABS 125/100 LG x 130 x 100 Apparatlåda, ABS Grått lock ABS 125/35 LT x 130 x 35 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/50 LT 130 x 130 x 50 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/75 LT x 130 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/100 LT x 130 x 100 Apparatlåda, ABS Rökfärgat transparent lock MIV x 98 Montageplåt (Galvaniserat stål) MIN x 100 Montageskena DIN 15 MIV x 100 Montageskena DIN 35 FP A 125/ x 112 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar MR2.9x6.5 99x99 98x98 92x92 90x CAD-ritningar finns tillgängliga på 19

22 MNX PC/ABS 125H 130 x 130 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 125/60 HG x 130 x 60 Apparatlåda, PC Grått lock PC 125/75 HG 130 x 130 x 75 Apparatlåda, PC Grått lock PC 125/100 HG x 130 x 100 Apparatlåda, PC Grått lock PC 125/125 HG x 130 x 125 Apparatlåda, PC Grått lock PC 125/60 HT x 130 x 60 Apparatlåda, PC Rökfärgat transparent lock PC 125/75 HT 130 x 130 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 125/100 HT x 130 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 125/125 HT x 130 x 125 Apparatlåda, PC Rökfärgat transparent lock ABS 125/60 HG x 130 x 60 Apparatlåda, ABS Grått lock ABS 125/75 HG 130 x 130 x 75 Apparatlåda, ABS Grått lock ABS 125/100 HG x 130 x 100 Apparatlåda, ABS Grått lock ABS 125/125 HG x 130 x 125 Apparatlåda, ABS Grått lock ABS 125/60 HT x 130 x 60 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/75 HT 130 x 130 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/100 HT x 130 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 125/125 HT x 130 x 125 Apparatlåda, ABS Rökfärgat transparent lock MIV x 98 Montageplåt (Galvaniserat stål) MIN x 100 Montageskena DIN 15 MIV x 100 Montageskena DIN 35 FP A 125/ x 112 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar ø4 ø ø8 ø KN3.9x9.5 99x99 98x98 92x92 90x CAD-ritningar finns tillgängliga på

23 MNX PC/ABS 150L 180 x 130 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 150/35 LG x 130 x 35 Apparatlåda, PC Grått lock PC 150/50 LG x 130 x 50 Apparatlåda, PC Grått lock PC 150/75 LG x 130 x 75 Apparatlåda, PC Grått lock PC 150/100 LG x 130 x 100 Apparatlåda, PC Grått lock PC 150/125 LG 180 x 130 x 125 Apparatlåda, PC Grått lock PC 150/35 LT x 130 x 35 Apparatlåda, PC Rökfärgat transparent lock PC 150/50 LT x 130 x 50 Apparatlåda, PC Rökfärgat transparent lock PC 150/75 LT x 130 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 150/100 LT x 130 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 150/125 LT 180 x 130 x 125 Apparatlåda, PC Rökfärgat transparent lock ABS 150/35 LG x 130 x 35 Apparatlåda, ABS Grått lock ABS 150/50 LG x 130 x 50 Apparatlåda, ABS Grått lock ABS 150/75 LG x 130 x 75 Apparatlåda, ABS Grått lock ABS 150/100 LG x 130 x 100 Apparatlåda, ABS Grått lock ABS 150/125 LG 180 x 130 x 125 Apparatlåda, ABS Grått lock ABS 150/35 LT x 130 x 35 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/50 LT x 130 x 50 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/75 LT x 130 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/100 LT x 130 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/125 LT 180 x 130 x 125 Apparatlåda, ABS Rökfärgat transparent lock MIV x 98 Montageplåt (Galvaniserat stål) MIN x 100 Montageskena DIN 15 MIN x 150 Montageskena DIN 15 MIV x 100 Montageskena DIN 35 MIV x 150 Montageskena DIN 35 FP A 150/ x 112 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar MR2.9x x99 148x98 142x92 140x90 86x CAD-ritningar finns tillgängliga på 21

24 MNX PC/ABS 150H 180 x 130 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 150/60 HG x 130 x 60 Apparatlåda, PC Grått lock PC 150/60 HF 180 x 130 x 60 Apparatlåda, PC Grått lock för touch-paneler PC 150/75 HG x 130 x 75 Apparatlåda, PC Grått lock PC 150/100 HG x 130 x 100 Apparatlåda, PC Grått lock PC 150/125 HG x 130 x 125 Apparatlåda, PC Grått lock PC 150/150 HG 180 x 130 x 150 Apparatlåda, PC Grått lock PC 150/60 HT x 130 x 60 Apparatlåda, PC Rökfärgat transparent lock PC 150/75 HT x 130 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 150/100 HT x 130 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 150/125 HT x 130 x 125 Apparatlåda, PC Rökfärgat transparent lock PC 150/150 HT 180 x 130 x 150 Apparatlåda, PC Rökfärgat transparent lock ABS 150/60 HG x 130 x 60 Apparatlåda, ABS Grått lock ABS 150/75 HG x 130 x 75 Apparatlåda, ABS Grått lock ABS 150/100 HG x 130 x 100 Apparatlåda, ABS Grått lock ABS 150/125 HG x 130 x 125 Apparatlåda, ABS Grått lock ABS 150/150 HG 180 x 130 x 150 Apparatlåda, ABS Grått lock ABS 150/60 HT x 130 x 60 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/75 HT x 130 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/100 HT x 130 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/125 HT x 130 x 125 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/150 HT 180 x 130 x 150 Apparatlåda, ABS Rökfärgat transparent lock MIV x 98 Montageplåt (Galvaniserat stål) MIN x 100 Montageskena DIN 15 MIN x 150 Montageskena DIN 15 MIV x 100 Montageskena DIN 35 MIV x 150 Montageskena DIN 35 FP A 150/ x 112 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar ø4 ø ø8 5.9 ø KN3.9x x99 148x x x x CAD-ritningar finns tillgängliga på

25 MNX PC/ABS 150XH 180 x 130 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med PUR-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 150/85 XHG 180 x 130 x 85 Apparatlåda, PC Grått lock PC 150/85 XHF 180 x 130 x 85 Apparatlåda, PC Grått lock för touch-paneler PC 150/100 XHG 180 x 130 x 100 Apparatlåda, PC Grått lock PC 150/125 XHG 180 x 130 x 125 Apparatlåda, PC Grått lock PC 150/150 XHG 180 x 130 x 150 Apparatlåda, PC Grått lock PC 150/175 XHG 180 x 130 x 175 Apparatlåda, PC Grått lock PC 150/85 XHT 180 x 130 x 85 Apparatlåda, PC Rökfärgat transparent lock PC 150/100 XHT 180 x 130 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 150/125 XHT 180 x 130 x 125 Apparatlåda, PC Rökfärgat transparent lock PC 150/150 XHT 180 x 130 x 150 Apparatlåda, PC Rökfärgat transparent lock PC 150/175 XHT 180 x 130 x 175 Apparatlåda, PC Rökfärgat transparent lock ABS 150/85 XHG 180 x 130 x 85 Apparatlåda, ABS Grått lock ABS 150/100 XHG 180 x 130 x 100 Apparatlåda, ABS Grått lock ABS 150/125 XHG 180 x 130 x 125 Apparatlåda, ABS Grått lock ABS 150/150 XHG 180 x 130 x 150 Apparatlåda, ABS Grått lock ABS 150/175 XHG 180 x 130 x 175 Apparatlåda, ABS Grått lock ABS 150/85 XHT 180 x 130 x 85 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/100 XHT 180 x 130 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/125 XHT 180 x 130 x 125 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/150 XHT 180 x 130 x 150 Apparatlåda, ABS Rökfärgat transparent lock ABS 150/175 XHT 180 x 130 x 175 Apparatlåda, ABS Rökfärgat transparent lock MIV x 98 Montageplåt (Galvaniserat stål) MIN x 100 Montageskena DIN 15 MIN x 150 Montageskena DIN 15 MIV x 100 Montageskena DIN 35 MIV x 150 Montageskena DIN 35 FP A 150/ x 112 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar Ø3.2 Ø Ø4.5 Ø7.4 KN3.9x x99 148x98 142x92 140x90 86x CAD-ritningar finns tillgängliga på 23

26 MNX PC/ABS 175H 180 x 180 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 175/60 HG x 180 x 60 Apparatlåda, PC Grått lock PC 175/75 HG x 180 x 75 Apparatlåda, PC Grått lock PC 175/100 HG x 180 x 100 Apparatlåda, PC Grått lock PC 175/125 HG 180 x 180 x 125 Apparatlåda, PC Grått lock PC 175/150 HG 180 x 180 x 150 Apparatlåda, PC Grått lock PC 175/60 HT x 180 x 60 Apparatlåda, PC Rökfärgat transparent lock PC 175/75 HT x 180 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 175/100 HT x 180 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 175/125 HT 180 x 180 x 125 Apparatlåda, PC Rökfärgat transparent lock PC 175/150 HT 180 x 180 x 150 Apparatlåda, PC Rökfärgat transparent lock ABS 175/60 HG x 180 x 60 Apparatlåda, ABS Grått lock ABS 175/75 HG x 180 x 75 Apparatlåda, ABS Grått lock ABS 175/100 HG x 180 x 100 Apparatlåda, ABS Grått lock ABS 175/125 HG 180 x 180 x 125 Apparatlåda, ABS Grått lock ABS 175/150 HG 180 x 180 x 150 Apparatlåda, ABS Grått lock ABS 175/60 HT x 180 x 60 Apparatlåda, ABS Rökfärgat transparent lock ABS 175/75 HT x 180 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 175/100 HT x 180 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 175/125 HT 180 x 180 x 125 Apparatlåda, ABS Rökfärgat transparent lock ABS 175/150 HT 180 x 180 x 150 Apparatlåda, ABS Rökfärgat transparent lock MIV x 148 Montageplåt (Galvaniserat stål) MIN x 150 Montageskena DIN 15 MIV x 150 Montageskena DIN 35 FP A 175/ x 162 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar ø4 ø ø8 5.9 ø x KN3.9x x x x x CAD-ritningar finns tillgängliga på

27 MNX PC/ABS 200H 255 x 180 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med TPE-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 200/63 HG x 180 x 63 Apparatlåda, PC Grått lock PC 200/75 HG 255 x 180 x 75 Apparatlåda, PC Grått lock PC 200/100 HG x 180 x 100 Apparatlåda, PC Grått lock PC 200/150 HG 255 x 180 x 150 Apparatlåda, PC Grått lock PC 200/63 HT x 180 x 63 Apparatlåda, PC Rökfärgat transparent lock PC 200/75 HT 255 x 180 x 75 Apparatlåda, PC Rökfärgat transparent lock PC 200/100 HT x 180 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 200/150 HT 255 x 180 x 150 Apparatlåda, PC Rökfärgat transparent lock ABS 200/63 HG x 180 x 63 Apparatlåda, ABS Grått lock ABS 200/75 HG 255 x 180 x 75 Apparatlåda, ABS Grått lock ABS 200/100 HG x 180 x 100 Apparatlåda, ABS Grått lock ABS 200/150 HG 255 x 180 x 150 Apparatlåda, ABS Grått lock ABS 200/63 HT x 180 x 63 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/75 HT 255 x 180 x 75 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/100 HT x 180 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/150 HT 255 x 180 x 150 Apparatlåda, ABS Rökfärgat transparent lock MIV x 148 Montageplåt (Galvaniserat stål) MIN x 150 Montageskena DIN 15 MIN x 225 Montageskena DIN 15 MIV x 150 Montageskena DIN 35 MIV x 225 Montageskena DIN 35 FP A 200/ x 170 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar MR2.9x KN3.9x x14 217x14 211x13 224x MR2.9x CAD-ritningar finns tillgängliga på 25

28 MNX PC/ABS 200XH 255 x 180 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med PUR-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 200/88 XHG 255 x 180 x 88 Apparatlåda, PC Grått lock PC 200/100 XHG 255 x 180 x 100 Apparatlåda, PC Grått lock PC 200/125 XHG 255 x 180 x 125 Apparatlåda, PC Grått lock PC 200/175 XHG 255 x 180 x 175 Apparatlåda, PC Grått lock PC 200/88 XHT 255 x 180 x 88 Apparatlåda, PC Rökfärgat transparent lock PC 200/100 XHT 255 x 180 x 100 Apparatlåda, PC Rökfärgat transparent lock PC 200/125 XHT 255 x 180 x 125 Apparatlåda, PC Rökfärgat transparent lock PC 200/175 XHT 255 x 180 x 175 Apparatlåda, PC Rökfärgat transparent lock ABS 200/88 XHG 255 x 180 x 88 Apparatlåda, ABS Grått lock ABS 200/100 XHG 255 x 180 x 100 Apparatlåda, ABS Grått lock ABS 200/125 XHG 255 x 180 x 125 Apparatlåda, ABS Grått lock ABS 200/175 XHG 255 x 180 x 175 Apparatlåda, ABS Grått lock ABS 200/88 XHT 255 x 180 x 88 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/100 XHT 255 x 180 x 100 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/125 XHT 255 x 180 x 125 Apparatlåda, ABS Rökfärgat transparent lock ABS 200/175 XHT 255 x 180 x 175 Apparatlåda, ABS Rökfärgat transparent lock MIV x 148 Montageplåt (Galvaniserat stål) MIN x 150 Montageskena DIN 15 MIN x 225 Montageskena DIN 15 MIV x 150 Montageskena DIN 35 MIV x 225 Montageskena DIN 35 FP A 200/ x 170 Frontplåt (Aluminium) HFP Gångjärn för frontplåt (FP A ) 2 st. Inklusive skruvar FP Fästöron (4 st.) Inklusive skruvar 50 MR2.9x KN3.9x MR2.9x ø4.5 ø x x x CAD-ritningar finns tillgängliga på

29 MNX PC/ABS 300Z 360 x 255 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Inklusive: Underdel med PUR-packning, skruvar för montageplåt/din-skena och lock med lockskruvar i polyamid. PC 300/150 ZG 360 x 255 x 152 Apparatlåda, PC Grått lock PC 300/150 ZT 360 x 255 x 152 Apparatlåda, PC Rökfärgat transparent lock ABS 300/150 ZG 360 x 255 x 152 Apparatlåda, ABS Grått lock ABS 300/150 ZT 360 x 255 x 152 Apparatlåda, ABS Rökfärgat transparent lock MIV x 225 Montageplåt (Galvaniserat stål) MIV x 148 Montageplåt (Galvaniserat stål) MIV x 98 Montageplåt (Galvaniserat stål) MIN x 225 Montageskena DIN 15 MIN x 150 Montageskena DIN 15 MIV x 329 Montageskena DIN 35 MIV x 225 Montageskena DIN 35 MIV x 150 Montageskena DIN 35 FP Fästöron (2 st.) Inklusive skruvar KN3.9x x CAD-ritningar finns tillgängliga på 27
