REDSKAPSKATALOG 2010 Hjullastare/traktor

Transkript

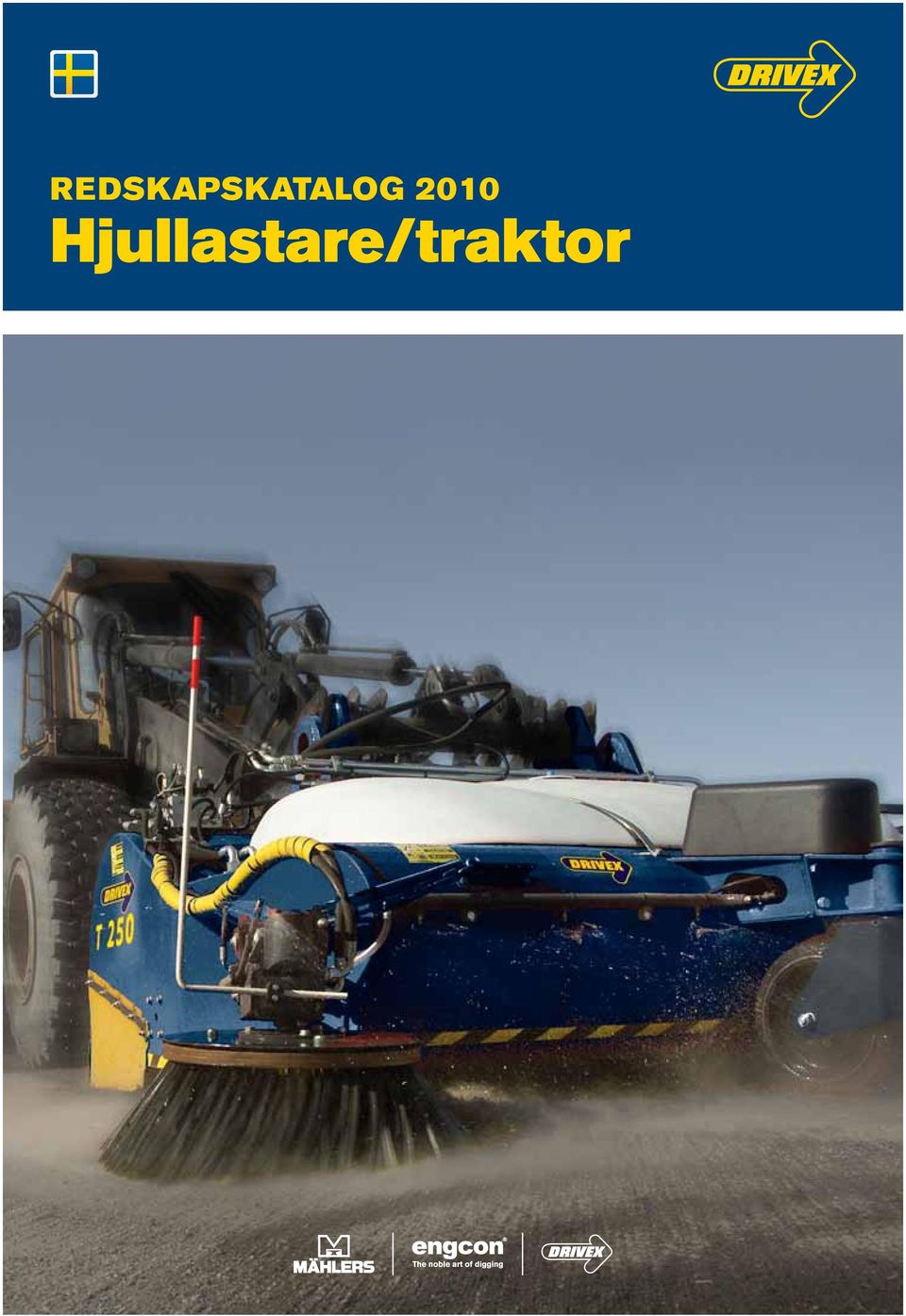

1 REDSKAPSKATALOG 2010 Hjullastare/traktor

2 Drivex Redskapskatalog 2010 Möt upp 4 årstider med smarta lösningar Redskapen i System Drivex gör din hjullastare eller traktor mer allround, året runt. Oavsett om du är expert på effektiv väghållning eller materialhantering. Utöver beprövade produkter i världsklass kan vi erbjuda dig önskad service och support, när du behöver det. Vår helhetslösning ser till att dina mekaniska och hydrauliska redskap får jobbet gjort med samma precision och känsla år efter år. Du kan lita på Drivex i både snörök och damm. 2 Intro

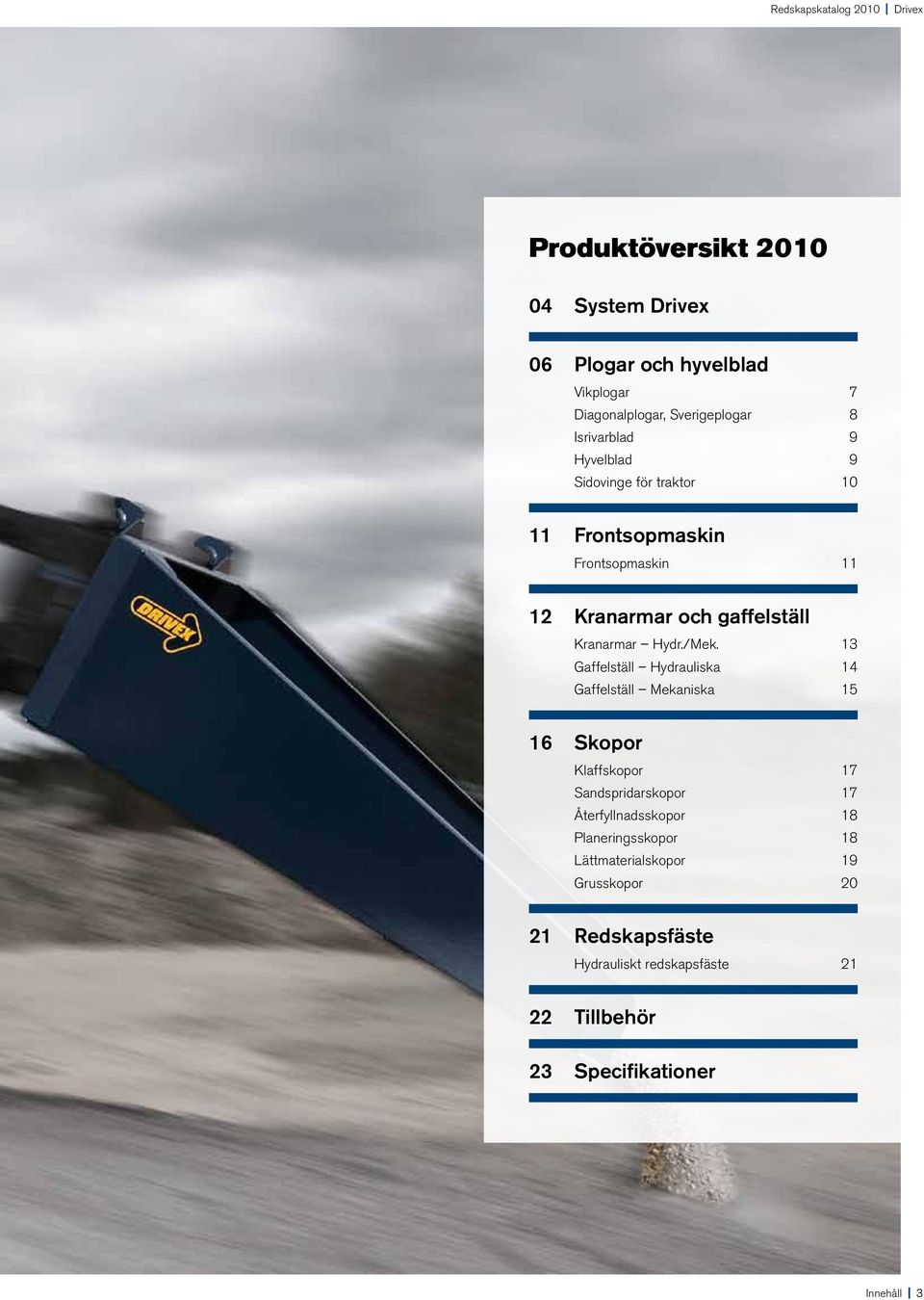

3 Redskapskatalog 2010 Drivex Produktöversikt System Drivex 06 Plogar och hyvelblad Vikplogar 7 Diagonalplogar, Sverigeplogar 8 Isrivarblad 9 Hyvelblad 9 Sidovinge för traktor Frontsopmaskin Frontsopmaskin Kranarmar och gaffelställ Kranarmar Hydr./Mek. 13 Gaffelställ Hydrauliska 14 Gaffelställ Mekaniska Skopor Klaffskopor 17 Sandspridarskopor 17 Återfyllnadsskopor 18 Planeringsskopor 18 Lättmaterialskopor 19 Grusskopor Redskapsfäste Hydrauliskt redskapsfäste Tillbehör 23 Specifikationer Innehåll 3

4 Drivex Redskapskatalog 2010 System Drivex har rätt redskap för varje uppgift Utrustning för hjullastare och traktor Tack vare System Drivex kompletta program av skopor, plogar och redskap för materialhantering kan du hitta nya affärsmöjligheter för din hjullastare eller traktorgrävare året runt. Vill du förenkla ditt arbete och byta uppdrag sekundsnabbt? Då ska du hålla utkik efter vårt hydrauliska redskapsfäste, som lanseras under Vår nya upptagande frontsop T-250 är ett annat bra exempel. Med stor volym och enkel tömning ökar den och övriga redskap din kapacitet och lönsamhet säsong efter säsong. På systembilden med redskapsfästet i centrum hittar du några lysande typexempel ur Drivex produktprogram: lättmaterialskopa, grusskopa, planeringsskopa, klaffskopa, mekaniska och hydrauliska gaffelställ och kranarm, frontsopmaskin, diagonalplog, vikplog, sandspridarskopa och återfyllnadsskopa. 4 System Drivex

5 Redskapskatalog 2010 Drivex Lanseras under 2010 System Drivex 5

6 Flexibla plogar och hyvelblad Rätt utrustad för väghållning och snöröjning Med Drivex flexibla plogar och ställbara hyvelblad har du rätt redskap för att reparera vägar, avjämna grus- och vintervägar eller röja snö och is effektivt. Kraftiga diagonalplogar med individuellt fjädrande stålskär och positiv skärvinkel ger utmärkt plogresultat även vid extremt hårdpackad vägbana. För snöröjning i tätorter är vikplog ett suveränt alternativ till frontplog och hydraulisk sidovinge. Tack vare hydrauliken ställer du enkelt in vingarna för att snabbt samla ihop snön eller ploga undan den i lämplig riktning.

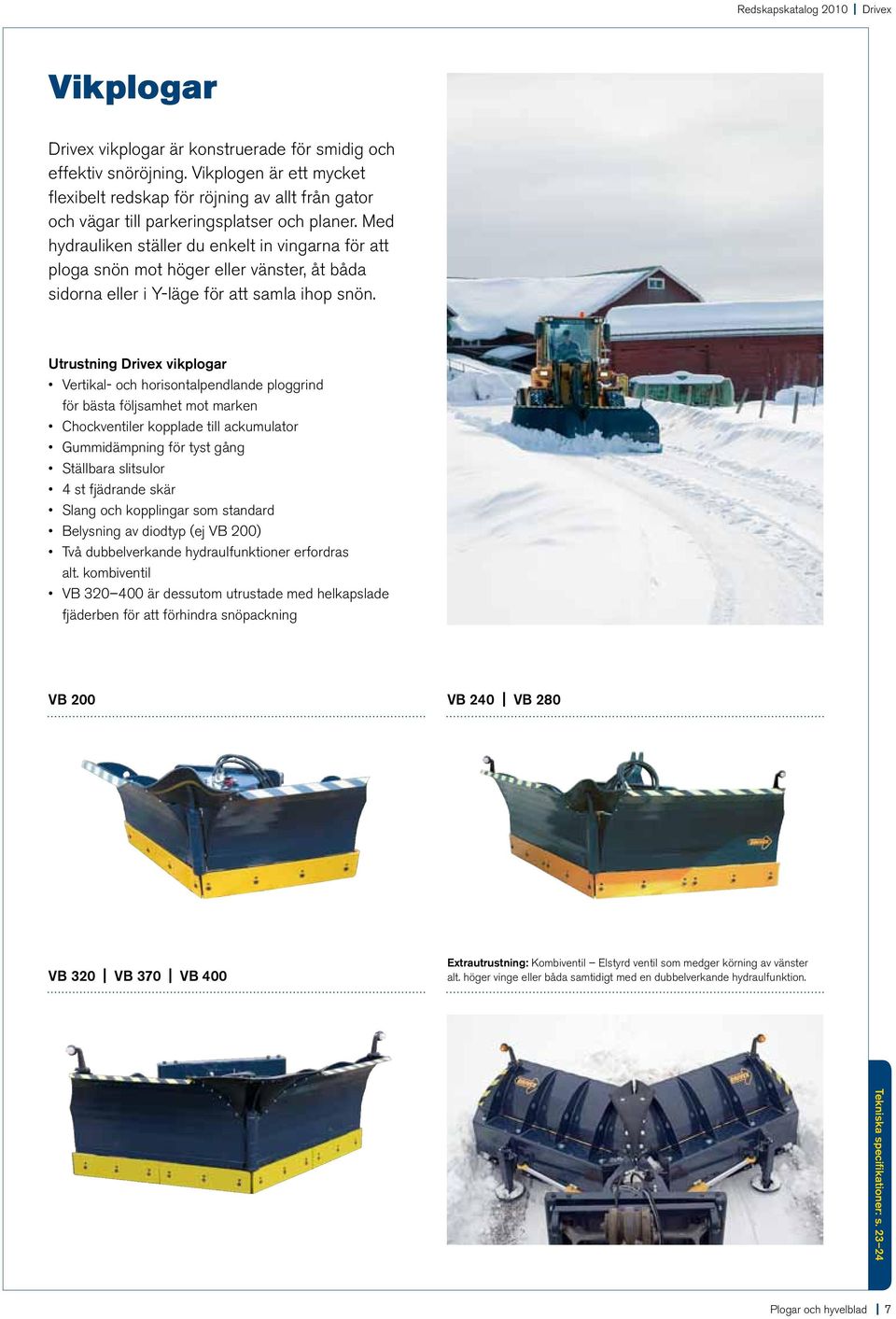

7 Redskapskatalog 2010 Drivex Vikplogar Drivex vikplogar är konstruerade för smidig och effektiv snöröjning. Vikplogen är ett mycket flexibelt redskap för röjning av allt från gator och vägar till parkeringsplatser och planer. Med hydrauliken ställer du enkelt in vingarna för att ploga snön mot höger eller vänster, åt båda sidorna eller i Y-läge för att samla ihop snön. Utrustning Drivex vikplogar Vertikal- och horisontalpendlande ploggrind för bästa följsamhet mot marken Chockventiler kopplade till ackumulator Gummidämpning för tyst gång Ställbara slitsulor 4 st fjädrande skär Slang och kopplingar som standard Belysning av diodtyp (ej VB 200) Två dubbelverkande hydraulfunktioner erfordras alt. kombiventil VB är dessutom utrustade med helkapslade fjäderben för att förhindra snöpackning VB 200 VB 240 VB 280 VB 320 VB 370 VB 400 Extrautrustning: Kombiventil Elstyrd ventil som medger körning av vänster alt. höger vinge eller båda samtidigt med en dubbelverkande hydraulfunktion. Tekniska specifikationer: s Plogar och hyvelblad 7

8 Drivex Redskapskatalog 2010 Diagonalplogar DB 320 HD DB 370 HD DB 400 HD Drivex diagonalplogar har en synnerligen kraftig och väl genomarbetad konstruktion. Plogarna är tillverkade med bockat svep i 5 mm plåt, hel svetsade spant samt en kraftig lådbalk. Tekniska specifikationer: s. 25 Tekniska specifikationer: s Utrustning diagonalplogar Horisontal- och vertikalpendling 2 st hydraulcylindrar, slang och kopplingar 4 st fjädrande skär och ställbara slitsulor Helkapslade fjäderben för att förhindra snöpackning Chockventil Belysning av diodtyp Sverigeplogen Drivex tunga diagonalplog, Sverigeplogen, finns i två modeller med fyra respektive fem stycken individuellt fjädrande stålskär. Plogens positiva skärvinkel om 45 medför god renplogning även vid mycket hårdpackad vägbana. Vid plogning glider plogen på roterande slitskor, vilka är justerbara i höjdled. Plogens kraftiga konstruktion gör den lämplig för användning på större lastmaskiner. Infästning: Stora BM med horisontalpendling Hydraulisk koppling 3/4" hona (TEMA 7511) Tillbehör: Fäste för extra plogskär Sverigeplogen Plogar och hyvelblad

9 Redskapskatalog 2010 Drivex Isrivarblad Isrivarblad Drivex isrivarblad finns i tre modeller från arbetsbredden till mm. Isrivarens positiva skärvinkel är 50. Det gör att isrivningen är mycket god även vid mycket hårdpackad vägbana. Isrivarens kraftiga konstruktion gör den lämplig för användning på större hjullastare. Infästning med horisontalpendling och stora BM-fästet. Utrustning isrivarblad: Isrivarstål/skruvade Chockventil, 160 BAR, hydraulisk koppling 3/4" hona (TEMA 7511) Tillbehör: Tiltfunktion inkl. slang och kopplingar 54-TILT Snöstopp Tekniska specifikationer: s. 25 Hyvelblad MS-T5 Drivex Hyvelblad MS-T5 är vridbart, vilket ökar effektiviteten på fordonet. MS-T5 passar lika bra såväl vinter som sommar. Vinter: Avjämning av vinterväg Snöplogning Isrivning Sommar: Avjämning av grusvägar och grusytor Vid reparation av ytskador gällande oljegrus, grus samt andra massor Förmågan att lösgöra massa optimeras genom justering av skärvinkel, bladets vinkel och tryck mot underlag samt val av skär. Detta medger att egenskaper kan väljas utifrån det resultat man önskar uppnå. Manövrering av hyvelbladet sker via el-hydrauliska NG-6 ventiler. Överströmningsventiler skyddar bladet vid eventuell påkörning eller överbelastning. Bladet lyfts automatiskt upp från vägbanan när backväxeln aktiveras. Manöverlådan av canbus-typ består av en multifunktionell joystick samt ratt för variabel justering av bladets anliggningstryck mot vägbanan. MS-T5 är modellanpassad och finns bl.a. till Valtra T-Serie, Case CVX m.fl. För övriga modeller kontakta oss. Vid kombination hyvelblad och 3-punkts sidoplog, krävs en bladförlängare på hyvelbladet. Krav på traktor: Monteras i traktorns fundament/fäste för frontlastare (ingår ej i satsen) LS hydraulik Min. rek. effekt 150 hk Standard: Ventilpaket NG-6, 6 blocks Plana, skruvade skär Backautomatik Manöverlåda i hytt (canbus) Tillbehör: Bladförlängare 1-fot Tekniska specifikationer: s. 25 Plogar och hyvelblad 9

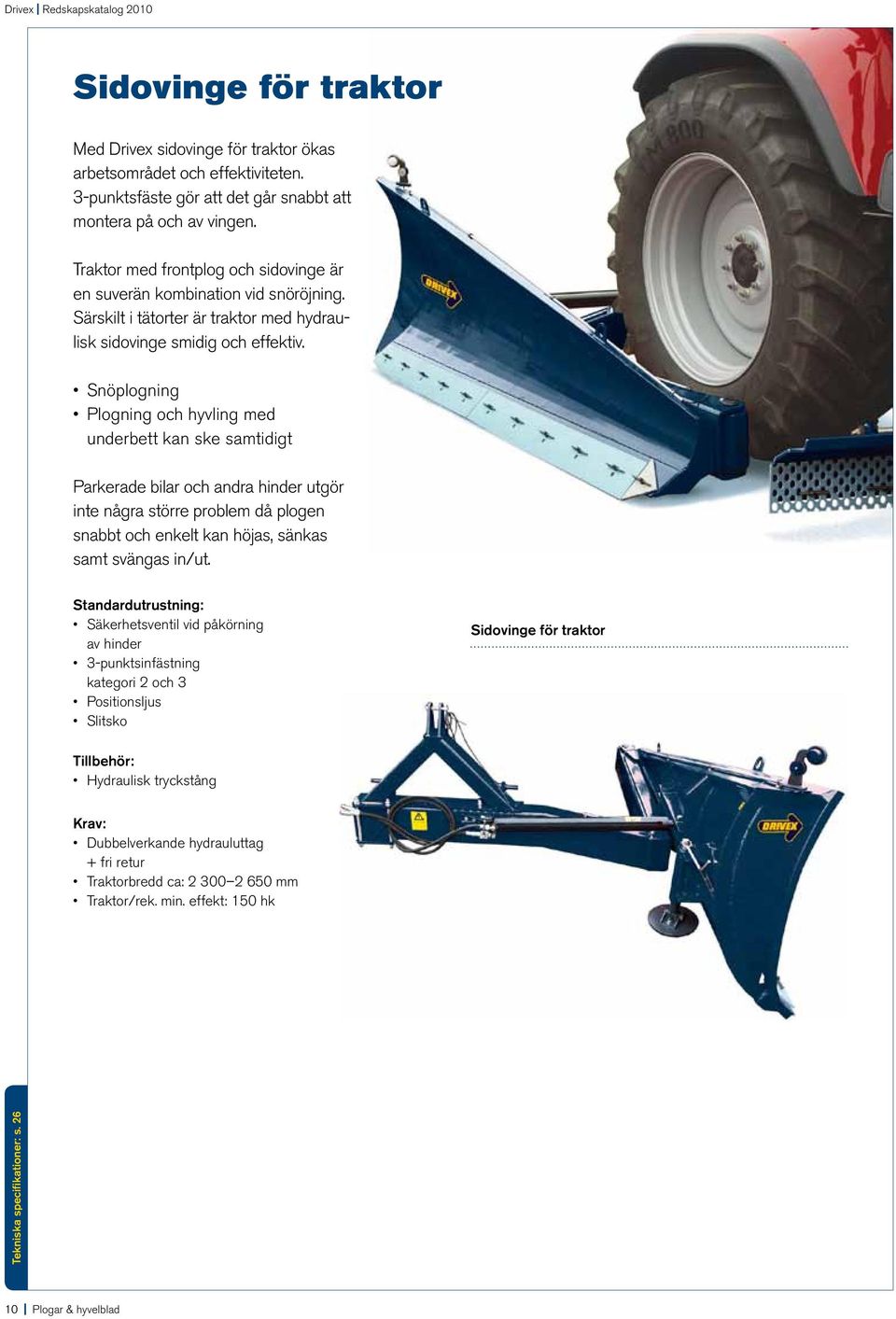

10 Drivex Redskapskatalog 2010 Sidovinge för traktor Med Drivex sidovinge för traktor ökas arbetsområdet och effektiviteten. 3-punktsfäste gör att det går snabbt att montera på och av vingen. Traktor med frontplog och sidovinge är en suverän kombination vid snöröjning. Särskilt i tätorter är traktor med hydraulisk sidovinge smidig och effektiv. Snöplogning Plogning och hyvling med underbett kan ske samtidigt Parkerade bilar och andra hinder utgör inte några större problem då plogen snabbt och enkelt kan höjas, sänkas samt svängas in/ut. Standardutrustning: Säkerhetsventil vid påkörning av hinder 3-punktsinfästning kategori 2 och 3 Positionsljus Slitsko Sidovinge för traktor Tillbehör: Hydraulisk tryckstång Krav: Dubbelverkande hydrauluttag + fri retur Traktorbredd ca: mm Traktor/rek. min. effekt: 150 hk Tekniska specifikationer: s Plogar & hyvelblad

11 Effektiv frontsop Snabb och enkel hantering Med Drivex nya, rullande sopvals T-250 kan du som förare själv anpassa trycket för bästa städresultat och upptagning. Hög fart, stor behållare och automatisk tömning sparar värdefull tid. Frontsopmaskin T-250 Drivex Frontsop T-250 är en upptagande sopmaskin för hjullastare och traktor som utvecklats för professionella användare. Med stor sopvolym ökar kapaciteten genom färre tömningar. När maskinen lyfts för tömning och valsen stoppas, lyfter valsen automatiskt. Detta medför en enkel tömning av behållaren. Sopvalsens upphängning och borstutformning ger en maximal följsamhet mot underlaget samt ett bra sopresultat. Upphängningen bidrar till att man kan sopa i höga farter. Byte av borst går snabbt och enkelt tack vare vår unika upphängning av borstmodulerna. Maskinen kopplas direkt på bärarens redskapsfäste. Sopvalsen drivs av två direktverkande hydraulmotorer. Standard: Sidoborste höger Tillbehör: Sidoborste vänster Borstsats T-250 kompl. Roterande flödesdelare för maskiner med flöde över 150 liter/minut Tekniska specifikationer: s. 26 Frontsopmaskin 11

12 Kranarmar och gaffelställ med precision Välj mekaniska eller hydrauliska Drivex mekaniska och hydrauliska kranarmar och gaffelhållare blir din förlängda arm för de flesta uppgifter inom materialhantering. Vi använder höghållfast stål med specialprofil för att bygga armar med optimal säkerhet, tillförlitlighet och lastförmåga. Gaffelställ finns i ett stort antal varianter och fästena anpassas på beställning för att passa din maskin.

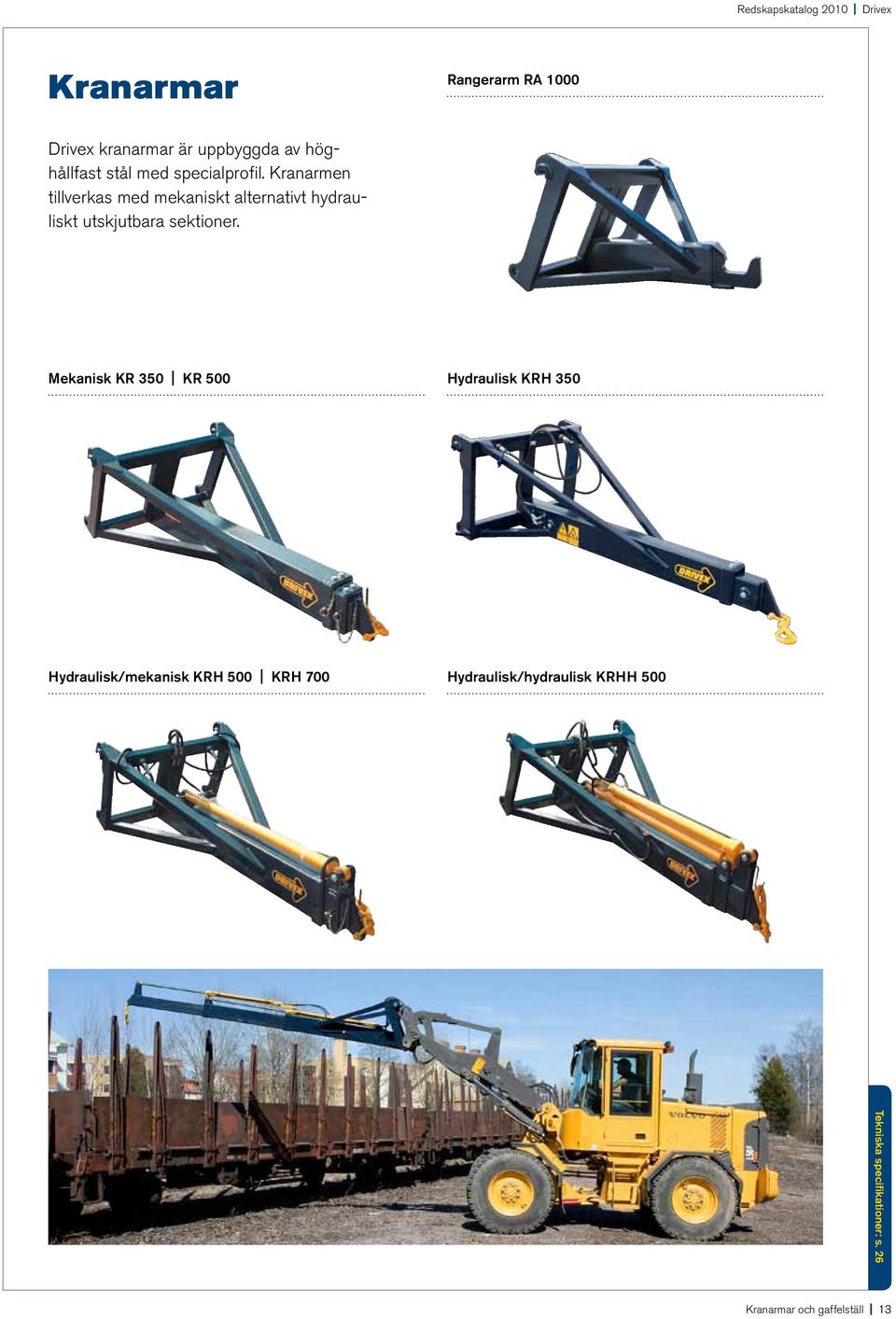

13 Redskapskatalog 2010 Drivex Kranarmar Rangerarm RA 1000 Drivex kranarmar är uppbyggda av höghållfast stål med special profil. Kranarmen tillverkas med mekaniskt alternativt hydrauliskt utskjutbara sektioner. Mekanisk KR 350 KR 500 Hydraulisk KRH 350 Hydraulisk/mekanisk KRH 500 KRH 700 Hydraulisk/hydraulisk KRHH 500 Tekniska specifikationer: s. 26 Kranarmar och gaffelställ 13

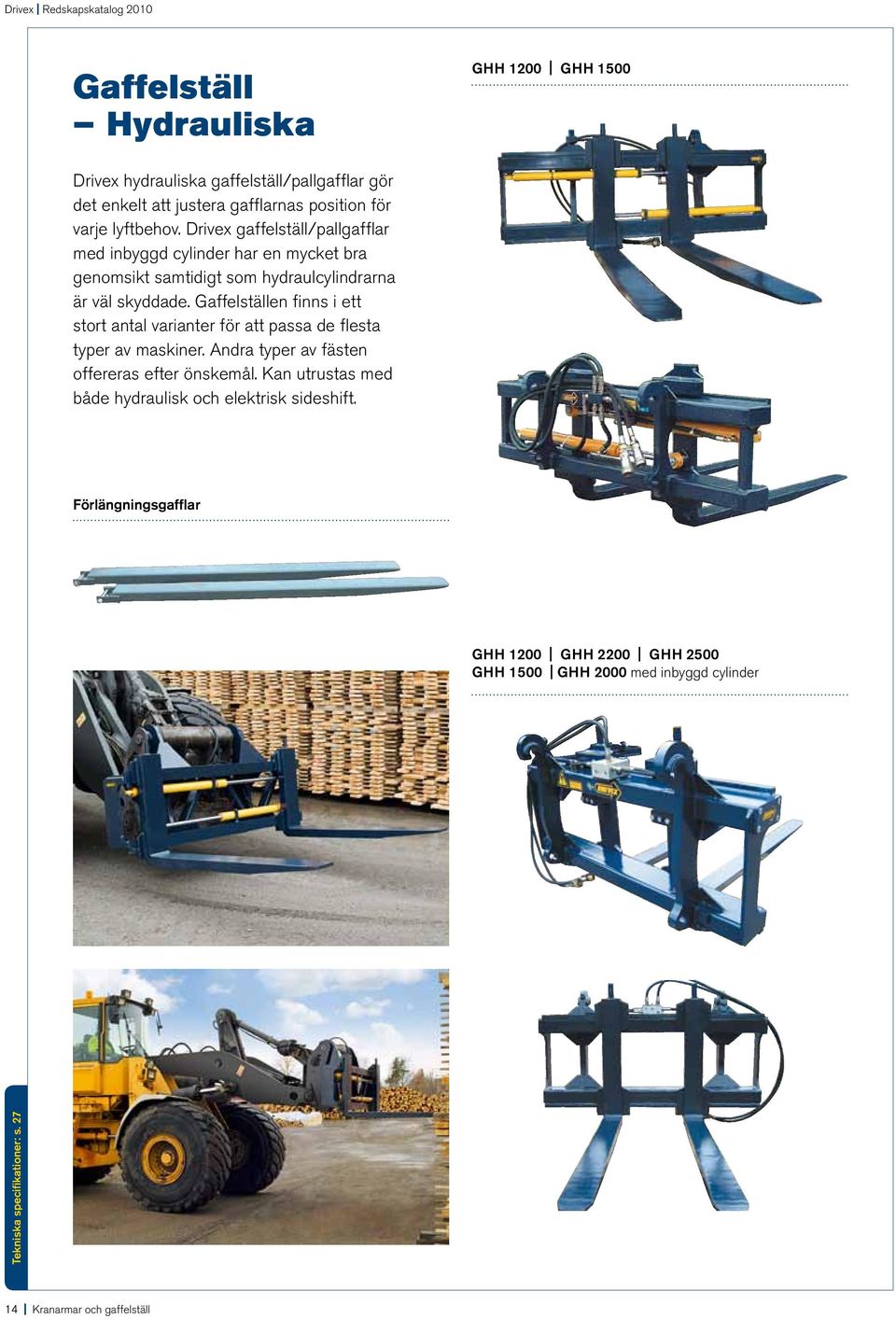

14 Drivex Redskapskatalog 2010 Gaffelställ Hydrauliska GHH 1200 GHH 1500 Drivex hydrauliska gaffelställ/pallgafflar gör det enkelt att justera gafflarnas position för varje lyftbehov. Drivex gaffelställ/pallgafflar med inbyggd cylinder har en mycket bra genomsikt samtidigt som hydraulcylindrarna är väl skyddade. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. Kan utrustas med både hydraulisk och elektrisk sideshift. Förlängningsgafflar GHH 1200 GHH 2200 GHH 2500 GHH 1500 GHH 2000 med inbyggd cylinder Tekniska specifikationer: s Kranarmar och gaffelställ

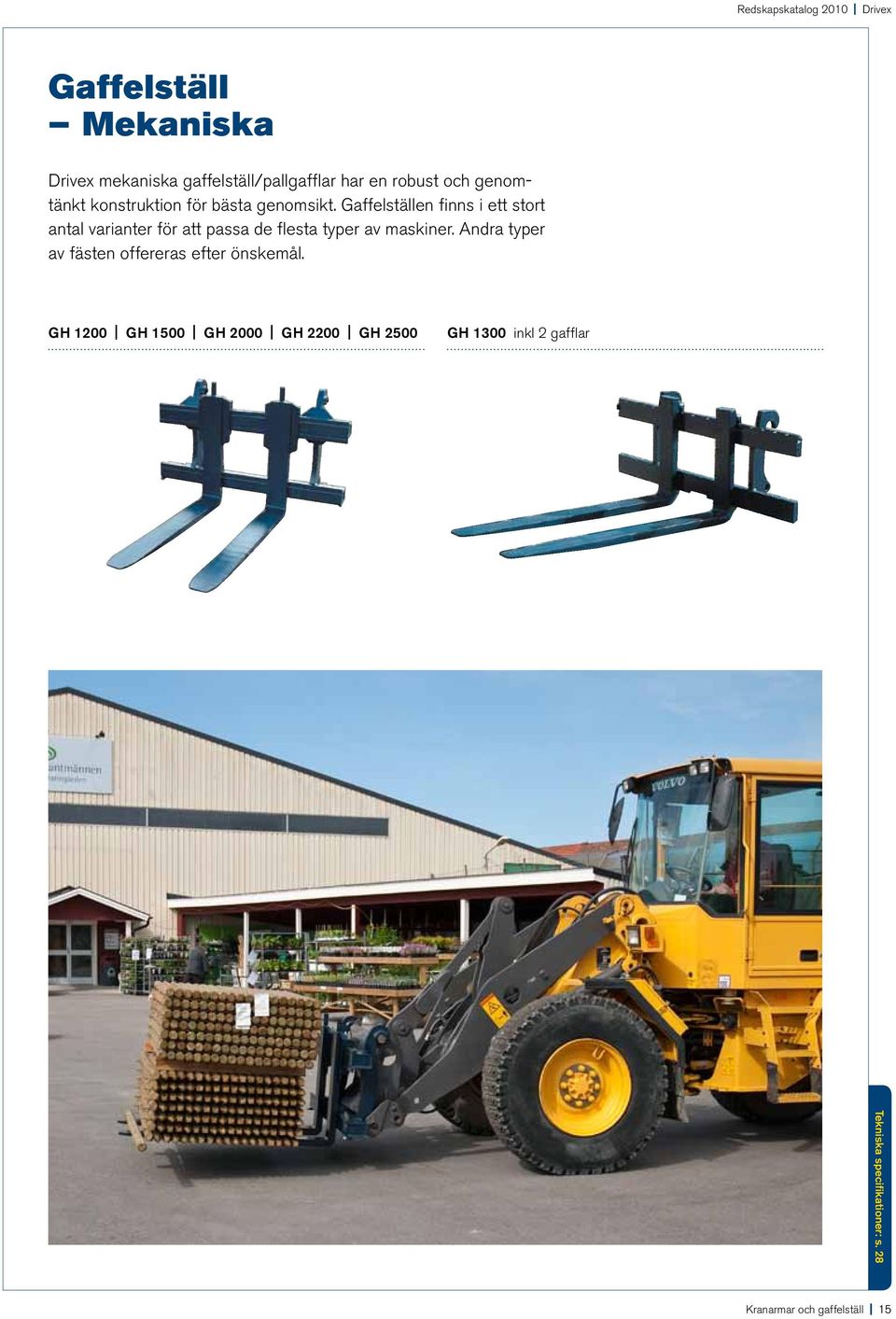

15 Redskapskatalog 2010 Drivex Gaffelställ Mekaniska Drivex mekaniska gaffelställ/pallgafflar har en robust och genomtänkt kon struktion för bästa genom sikt. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. GH 1200 GH 1500 GH 2000 GH 2200 GH 2500 GH 1300 inkl 2 gafflar Tekniska specifikationer: s. 28 Kranarmar och gaffelställ 15

16 Robusta skopor Planeringsskopor med HARDOX slitplåt Oavsett om det är en avancerad hydraulisk klaff- eller sandspridarskopa, en lättfylld lättmaterialskopa eller en slitstark grus- eller planeringsskopa du är ute efter, så har Drivex en lösning för dig.

17 Redskapskatalog 2010 Drivex Klaffskopor KS 2000 KS 2600 KS 2750 KS 3000 KS 3500 Drivex klaffskopa är en snöskopa för såväl stora ytor, som trånga utrymmen. Klaffarna har ställbara chockventiler. Ackumulatortankar, en för varje cylinder, löser snabbt ut vid påkörning av brunnar, kantstenar m.m. Vertikalt fjädrande klaffar för optimal följsamhet. Gummistopp för ljudlös infällning av klaffarna. Skopan tillverkas i höghållfast stål för att säkerställa en lång livslängd. Extra siktskåror på skopan för maximal överblick av skopskäret. Hydraulisk koppling 3/4" hona (TEMA 7511). Sandspridarskopor Drivex sandspridarskopor är hydrauliskt drivna och försedda med hydrauliska reglerventiler för spridningsmängden. Sandspridaren är utrustad med omrörarvals, slang och kopplingar som standard. Kan förses med de flesta lastarfästen. Avsedd för spridning av sand, flis, salt etc. SS 400 SS 550 SS 1000 SS 1200 SS 1800 SS 2400 SS 3000 Tekniska specifikationer: s. 28 Tekniska specifikationer: s. 29 Skopor 17

18 Drivex Redskapskatalog 2010 Återfyllnadsskopor Drivex återfyllnads skopor finns med olika koning samt helt rak. ÅF 600 Konad ÅF 800 Konad ÅF 1200 Konad ÅF 1400 Rak Tekniska specifikationer: s. 30 Tekniska specifikationer: s. 29 Planeringsskopor Drivex planeringsskopor har lång botten så att du kan se skärstålet vid planering och finjustering. Skopan har skarp bakkant för bästa resultat vid planeringsarbeten. Kan förses med förhöjningsdel för extra stor volym vid lastning av t ex snö, flis, sopor och dylikt. Specialskopor tillverkas efter kundens önskemål begär offert Skärstål för reparationer lagerhålles PS har HARDOX slitplåt i botten Planeringsskopan har lång botten vilket ger föraren bra sikt och full kontroll över arbetet. PS 150 PS 290 PS 150 PS 290 med förhöjningsdel Nyhet 2010: Heavy Duty Drivex planeringsskopor kommer i kraftigare HD-utförande under Skopor

19 Redskapskatalog 2010 Drivex Lättmaterialskopor Drivex lättmaterial skopor har en genomtänkt upp byggnad för så bra bär- och tömningsvinkel som möjligt. Skoporna är försedda med 500 Brinell skärstål, kraftigt ribbat siktgaller, längsgående slitstål som förstärker botten. Extra djup för att lätt gå in i materialet. Andra fästen offereras efter önskemål Specialskopor tillverkas efter kundens önskemål begär offert LM 2000 L 5000 L är förberedda för sparskär LM 1800 L LM 2000 L LM 5000 L LM 3000 L LM 4000 L Tekniska specifikationer: s. 31 Skopor 19

20 Drivex Redskapskatalog 2010 Grusskopor GS 1500 L GS 2000 L GS 2800 L Drivex grusskopor har en kraftig uppbyggnad anpassad för transporter av grus, matjord och stenmaterial. Skoporna är konstruerade för bästa möjliga bär- och tipp vinkel och är försedda med 500 Brinell skärstål. Skop botten är förstärkt med längsgående slitstål. Grusskoporna är förberedda för sparskär. Tekniska specifikationer: s Skopor

21 Hydrauliskt fäste för snabba byten Lanseras under 2010 Vill du arbeta enklare och kunna byta uppdrag sekundsnabbt? Då ska du hålla utkik efter vårt nyutvecklade och hårdtestade hydrauliska redskapfäste. Snabbfästet för System Drivex kommer under Hydrauliskt redskapsfäste Drivex hydrauliska redskapsfäste för hjullastare är konstruerat för optimal genomsikt för att underlätta koppling av redskap och gaffelhantering. Redskapsfästet kan anpassas till de flesta hjullastare på marknaden. LANSERING 2010 Hydrauliska redskapsfäste Redskapsfästen 21

22 Drivex Redskapskatalog 2010 Tillbehör Fästkrokar Typ Fäste Dimension mm Fästkrok L Stora BM 40 Lilla BM 40 Trima 30 ZL c/c 310, L30, Atlas ZL c/c ZL c/c 465, L20 30 Ahlman Kramer Adapters med spaklås Typ Maskin Redskap Lås Adapter Lilla BM Stora BM Spaklås Stora BM Lilla BM Spaklås L150 Stora BM Spaklås B-20 Stora BM Spaklås Trepunkt Trima Spaklås S-60 Stora BM Spaklås ZL-L30 Trima Spaklås S-45 Trima Spaklås S-50 Trima Spaklås Trima Stora BM Spaklås ZL-L30 Stora BM Spaklås Euro Trima Spaklås Skopstål Typ Dimension B x H x D mm Skopstål x 20 x x 25 x x 30 x x 35 x Tillbehör

23 Redskapskatalog 2010 Drivex Specifikationer Vikplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 200 Trima Hydraulisk 2 slitsulor 400 L20-L Hydraulisk 2 slitsulor 400 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 240 Trima Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 Ahlman Hydraulisk 2 slitsulor 440 BM Hydraulisk 2 slitsulor 440 3P Hydraulisk 2 slitsulor 440 BM 3P Hydraulisk 2 slitsulor 440 Atlas Hydraulisk 2 slitsulor 440 JCB 2CX Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 L35-45 TPZ Hydraulisk 2 slitsulor 440 Atlas AR Hydraulisk 2 slitsulor 440 Euro Hydraulisk 2 slitsulor 440 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 280 Trima Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 Ahlman Hydraulisk 2 slitsulor 470 BM Hydraulisk 2 slitsulor 470 3P Hydraulisk 2 slitsulor 470 BM 3P Hydraulisk 2 slitsulor 470 Atlas Hydraulisk 2 slitsulor 470 JCB 2CX Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 L35-45 TPZ Hydraulisk 2 slitsulor 470 Atlas AR Hydraulisk 2 slitsulor 470 Euro Hydraulisk 2 slitsulor 470 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 320 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Specifikationer 23

24 Drivex Redskapskatalog 2010 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 370 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 400 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Tillbehör Typ Elsystem Anm Kombiventil 12 V * Kombiventil 24 V * Kombiventil, inkl. kabelsats 12 V Vred Kombiventil, inkl. kabelsats 24 V Vred Kombiventil, inkl. kabelsats 12 V Pedal Kombiventil, inkl. kabelsats 24 V Pedal Kabelsats Vikplogar Vred Kabelsats Vikplogar Pedal Belysningssats 12 V Diodtyp, ingår i plog Belysningssats 24 V Diodtyp, ingår i plog Belysningsarmatur gummi 12 V Vit/Röd, inkl diodlampor Belysningsarmatur gummi 24 V Vit/Röd, inkl diodlampor Glas Vit Glas Röd Diodlampa 12 V Diodlampa 24 V Reflexflaska Diagonalplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 320 HD BM Hydraulisk 2 slitsulor 980 3P BM Kombi Hydraulisk 2 slitsulor 980 L Hydraulisk 2 slitsulor 980 BM Hydraulisk 2 slitsulor 980 3P BM Kombi Hydraulisk 2 slitsulor 980 3P Hydraulisk 2 slitsulor Specifikationer

25 Redskapskatalog 2010 Drivex Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 370 HD BM Hydraulisk 2 slitsulor Flytläge P BM Kombi Hydraulisk 2 slitsulor Flytläge L Hydraulisk 2 slitsulor Flytläge BM Hydraulisk 2 slitsulor Ej flytläge P BM Kombi Hydraulisk 2 slitsulor Ej flytläge P Hydraulisk 2 slitsulor Ej flytläge Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 400 HD BM Hydraulisk 2 slitsulor Flytläge P BM Kombi Hydraulisk 2 slitsulor Flytläge L Hydraulisk 2 slitsulor Flytläge BM Hydraulisk 2 slitsulor Ej flytläge P BM Kombi Hydraulisk 2 slitsulor Ej flytläge P Hydraulisk 2 slitsulor Ej flytläge Sverigeplogen Typ Bredd max Bredd min Höjd med slitstål Höjd med slitstål Vridning Slitstål Vikt mm mm / Höger Vänster Antal kg Isrivarblad Typ Bredd max Bredd min Höjd med slitstål Vridning Slitstål Vikt mm mm mm Antal kg Hyvelblad Typ Bredd max Bredd min Sidoförskjutningsram Skärförlängning, höger Skärförlängning, vänster Vrid. höger Vrid. vänster Lutningsregler Skärvinkelsreglering Totalvikt inkl hydraulstyrning mm mm mm mm kg MS-T ± Specifikationer 25

26 Drivex Redskapskatalog 2010 Sidovinge för traktorer och lätta hjullastare Typ Max bredd Max lyfthöjd Max plogningsbredd från hjulets yttersida Min bredd i infällt läge från hjulets yttersida Totalvikt kg mm mm mm mm DB 320 HD Frontsopmaskin Typ Bredd max Höjd max Vattentank volym Arbetsbredd Sopvalsdiameter Sopbehållare volym Vikt tom Vikt full vattentank full sopbehållare Oljeflöde min erfoderligt mm mm mm mm liter liter kg kg liter T Kranarmar Typ Fäste Utförande Totallängd Min längd Max last Vikt Utskjut Lyftkrok mm mm kg kg KR 350 BM Mek del BKL 10 KR 350 Atlas 65 Mek del BKL 10 KR 350 Trima Mek del BKL 10 KR 350 Euro Mek del BKL 10 KR 350 L-20 Mek del BKL 10 KR 350 L-30 Mek del BKL 10 KR 350 Kramer Mek del BKL 10 KR 350 Ahlman Mek del BKL 10 KR 500 BM Mek del BKL 13 KR 500 S-60 Mek del BKL 13 KR 500 S-70 Mek del BKL 13 KRH 350 BM Hydr del BKL 10 KRH 350 Atlas 65 Hydr del BKL 10 KRH 350 Trima Hydr del BKL 10 KRH 350 Euro Hydr del BKL 10 KRH 350 L Hydr del BKL 10 KRH 350 L-30 Hydr del BKL 10 KRH 350 S-45 Hydr del BKL 10 KRH 350 S-50 Hydr del BKL 10 KRH 350 S-60 Hydr del BKL 10 KRH 500 BM Hydr/mek del BKL 13 KRHH 500 BM Hydr del BKL 13 KRH 700 BM Hydr/mek del BKL 13 RA 1000 BM Specifikationer

27 Redskapskatalog 2010 Drivex Gaffelställ Hydrauliska Hydrauliska gaffelhållare Typ Fäste Bredd Vikt mm kg GHH 1200 BM GHH 1500 Trima GHH 1500 L GHH 1500 L GHH 1500 Atlas GHH 1500 Euro GHH 1500 BM GHH 2000 BM GHH 2000 L GHH 2200 BM GHH 2200 L GHH 2500 BM GHH 2500 L GHH 2200 L T Hydrauliska gafflar B x T x L TP 500 Vikt kg 100 x 40 x ,9 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 B x T x L TP 600 Vikt kg 200 x 80 x ,4 T x 80 x ,4 T 375 Hydrauliska gaffelhållare med inbyggd cylinder Typ Fäste Bredd Vikt mm kg GHH 1500 INB BM GHH 2000 INB BM Extrautrustning Typ Sideshiftfunktion hydr Sideshiftfunktion El 12 V Sideshiftfunktion El 24 V Hydrauliska gafflar med inbyggd cylinder B x T x L TP 500 Vikt kg 125 x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Förlängningsgafflar B x T x L TP 600 Vikt kg 100 x 40 x ,5 T x 50 x ,0 T x 60 x ,0 T 120 Specifikationer 27

28 Drivex Redskapskatalog 2010 Gaffelställ Mekaniska Mekaniska gaffelhållare Typ Fäste Bredd Vikt mm kg GH 1500 Trima GH 1500 L GH 1500 Atlas GH 1200 BM GH 1500 BM GH 1500 Lilla BM GH 1500 L GH 2000 BM GH 2000 L GH 2200 BM GH 2200 L GH 2500 BM GH 2500 L Mekaniska gafflar B x T x L TP 500 Vikt kg 100 x 40 x FEM 2,9 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Mekaniska gaffelställ (Gaffelhållare inkl. 2 st gafflar) Typ Fäste Bredd Gaffel Vikt TP 500 mm mm kg GH 1300 Trima x 40 x ,9 T GH 1300 L x 40 x ,9 T GH 1300 L x 40 x ,9 T Klaffskopor Typ Fäste Skopbredd Klaffbredd Total bredd Höjd Djup Volym Vikt mm mm mm mm mm m 3 kg KS 2000 Trima KS 2600 Stora BM KS 2750 Stora BM KS 3000 Stora BM KS 3500 Stora BM Specifikationer

29 Redskapskatalog 2010 Drivex Sandspridarskopor Typ Fäste Skärvidd Vikt Spridningsbredd Hydraulmotor Oljeflöde motor max mm kg mm l/min SS 400 Trima c/c 210 SS 400 L c/c 210 SS 400 Euro c/c 210 SS 550 Trima c/c 210 SS 550 L c/c 210 SS 1000 Trima c/c 210 SS 1000 L c/c 210 SS 1000 L c/c 210 SS 1000 BM c/c 210 SS 1000 Atlas c/c 210 SS 1000 Kramer c/c 210 SS 1000 Ahlman c/c 210 SS 1200 BM c/c 210 SS 1200 L35-45 TPZ c/c 210 SS 1200 L c/c 210 SS 1200 Kramer c/c 210 SS 1200 Trima c/c 210 SS 1200 Atlas c/c 210 SS 1200 Atlas c/c 210 SS 1800 BM c/c 210 SS 2400 BM c/c 210 SS 3000 BM c/c 210 SS 3000 L c/c 210 Återfyllnadsskopor Typ Fäste Bredd Höjd Längd Vikt mm mm mm kg ÅF 1200 Konad BM 1 250/ / ÅF 1400 Rak BM / ÅF 800 Konad BM 1 200/ / ÅF 800 Konad L / / ÅF 800 Konad L / / ÅF 800 Konad Trima 1 200/ / ÅF 800 Konad Atlas / / ÅF 800 Konad Ahlman / / ÅF 800 Konad Kramer / / ÅF 800 Konad Euro 1 200/ / ÅF 600 Konad Trima 800/ / ÅF 600 Konad L20 800/ / Specifikationer 29

30 Drivex Redskapskatalog 2010 Planeringsskopor Typ Fäste Bredd Djup Höjd Vikt Skärstål Förhöjning mm mm mm kg mm m 3 PS 150 Atlas x 20 0,8 PS 150 Trima x 20 0,8 PS 150 Euro x 20 0,8 PS 185 Trima (SMS) x 20 1,5 PS 185 Euro x 20 1,5 PS 185 Atlas x 20 1,5 PS 185 Atlas AR x 20 1,5 PS 185 Ahlman AS x 20 1,5 PS 185 Kramer x 20 1,5 PS 185 L x 20 1,5 PS 185 L x 20 1,5 PS 185 JCB 2CX x 20 1,5 PS 185 JCB x 20 1,5 PS 185 BM x 20 1,5 PS 202 Trima (SMS) x 20 1,8 PS 202 Euro x 20 1,8 PS 202 Atlas x 20 1,8 PS 202 Ahlman x 20 1,8 PS 202 Kramer x 20 1,8 PS 202 L x 20 1,8 PS 202 L x 20 1,8 PS 202 L35-45 TPZ x 20 1,8 PS 202 BM x 20 1,8 PS 220 Trima (SMS) x 20 1,8 PS 220 Atlas x 20 1,8 PS 220 L x 20 1,8 PS 220 L x 20 1,8 PS 220 BM x 25 2,5 PS 220 L35-45 TPZ x 25 2,5 PS 220 L x 25 2,5 PS 220 Trima (SMS) x 25 2,5 PS 220 Atlas x 25 2,5 PS 220 Kramer x 25 2,5 PS 220 Ahlman x 25 2,5 PS 220 WB x 25 2,5 PS 235 BM x 25 2,8 PS 235 Trima (SMS) x 25 2,8 PS 235 Euro x 25 2,8 PS 235 Atlas x 25 2,8 PS 235 WA x 25 2,8 PS 250 BM x 25 3,0 PS 250 Atlas x 25 3,0 PS 260 BM x 25 3,2 PS 270 BM x 25 3,5 PS 290 BM x 30 4,0 Kommer i HD-utförande under Vänligen se 30 Specifikationer

31 Redskapskatalog 2010 Drivex Lättmaterialskopor Typ Fäste Volym Bredd Djup Höjd Vikt Skärstål liter mm mm mm kg mm LM 1800 L Trima (SMS) x 20 LM 1800 L Atlas x 20 LM 1800 L Kramer x 20 LM 1800 L L x 20 LM 1800 L L x 20 LM 2000 L BM x 20 LM 2000 L Trima x 20 LM 2000 L Atlas x 20 LM 2000 L L x 20 LM 3000 L BM x 25 LM 3000 L Atlas x 25 LM 3000 L L35-45 TPZ x 25 LM 4000 L BM x 25 LM 5000 L BM x 30 Grusskopor Typ Fäste Volym Skärvidd Djup Höjd Vikt SAE mm mm mm kg GS 1500 L BM GS 2000 L BM GS 2800 L BM Specifikationer 31

32 Redskapssystem för ökad lönsamhet engcon Sweden AB Transportgatan 5, SE Strömsund Tel Fax E-post 1005SE
