REDSKAPSKATALOG Hjullastare/traktor

Transkript

1 REDSKAPSKATALOG Hjullastare/traktor

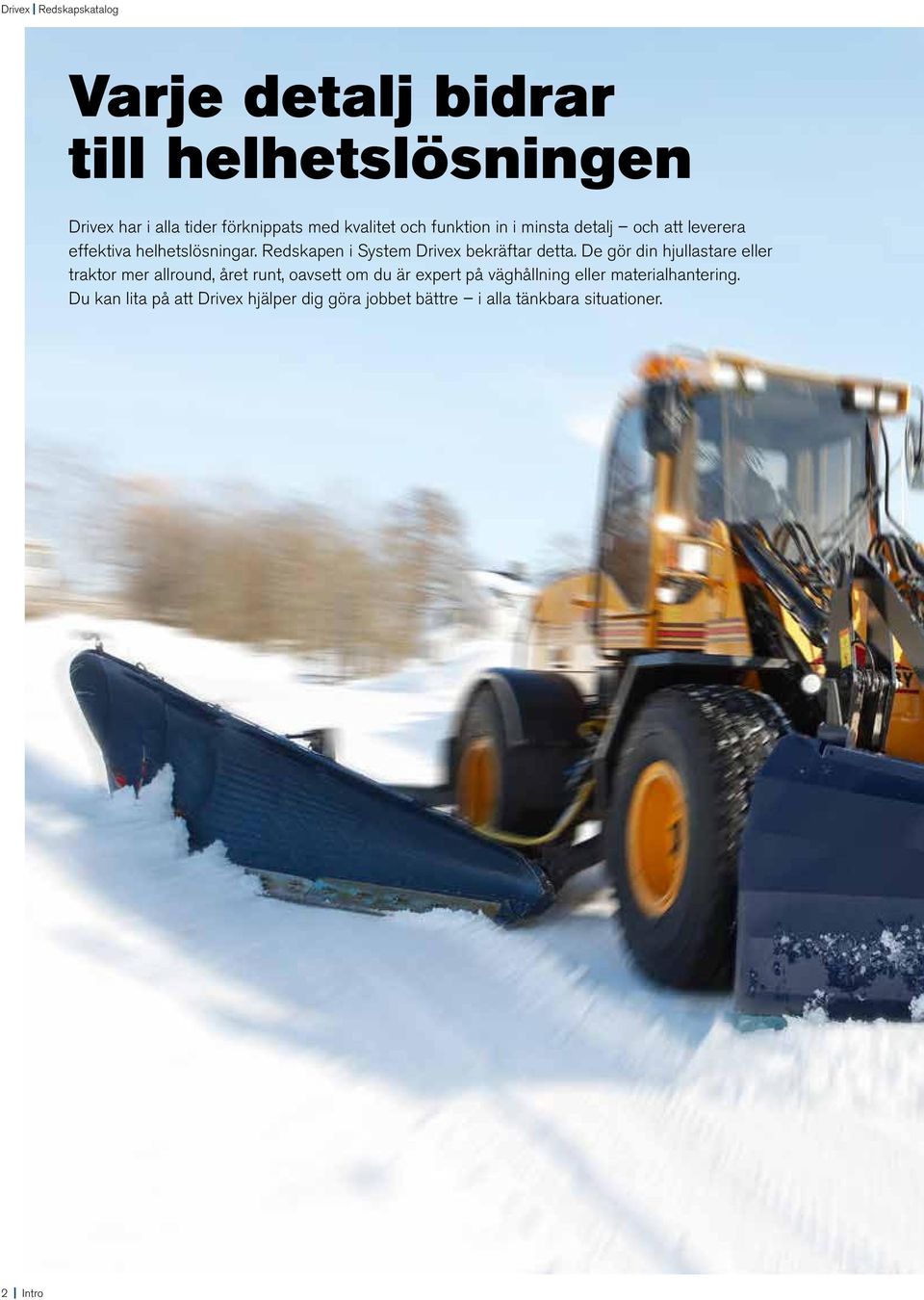

2 Drivex Redskapskatalog Varje detalj bidrar till helhetslösningen Drivex har i alla tider förknippats med kvalitet och funktion in i minsta detalj och att leverera effektiva helhetslösningar. Redskapen i System Drivex bekräftar detta. De gör din hjullastare eller traktor mer allround, året runt, oavsett om du är expert på väghållning eller materialhantering. Du kan lita på att Drivex hjälper dig göra jobbet bättre i alla tänkbara situationer. 2 Intro

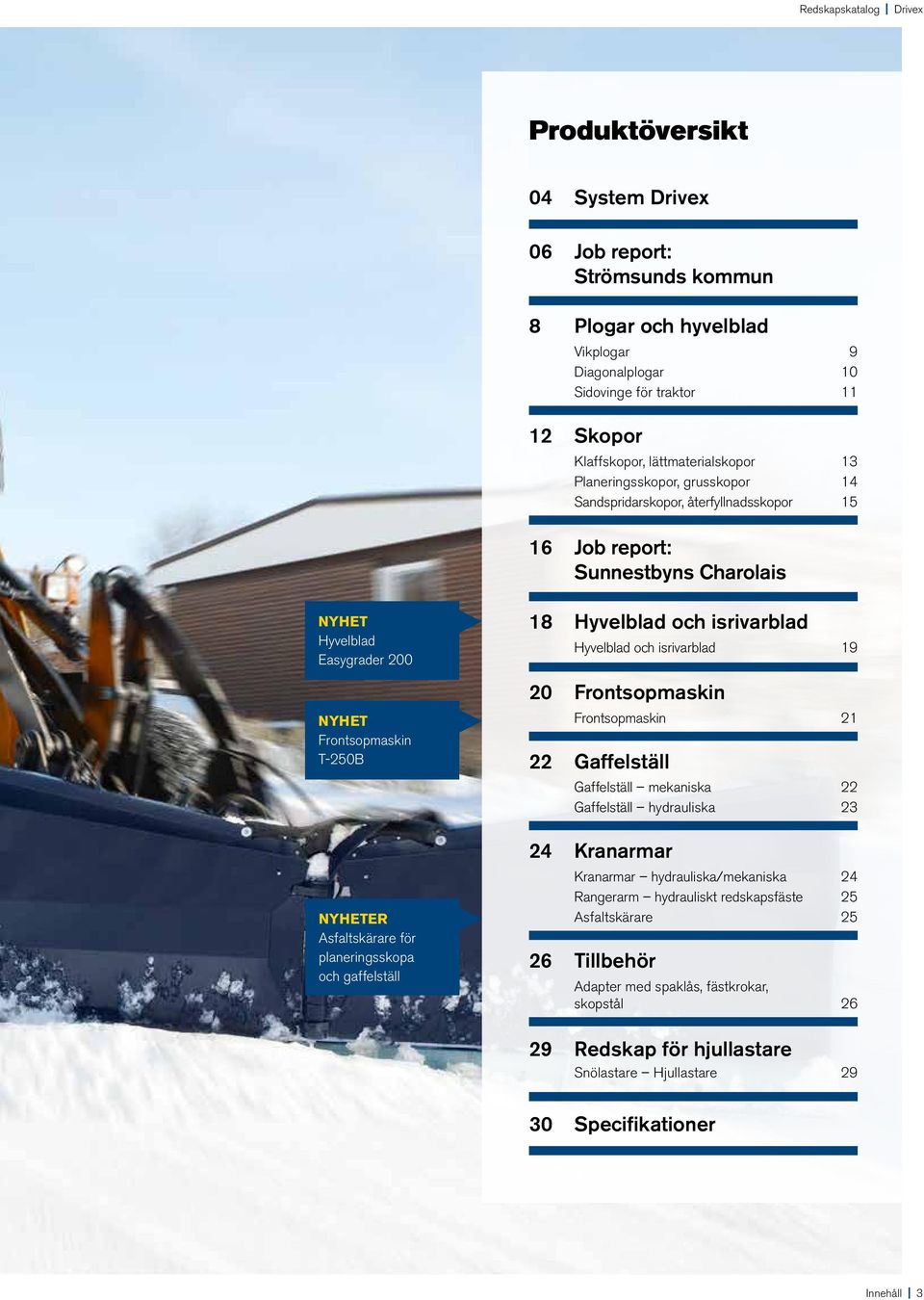

3 Redskapskatalog Drivex Produktöversikt 04 System Drivex 06 Job report: Strömsunds kommun 8 Plogar och hyvelblad Vikplogar 9 Diagonalplogar 10 Sidovinge för traktor Skopor Klaffskopor, lättmaterialskopor 13 Planeringsskopor, grusskopor 14 Sandspridarskopor, återfyllnadsskopor Job report: Sunnestbyns Charolais NYHET Hyvelblad Easygrader 200 NYHET Frontsopmaskin T-250B NYHETER Asfaltskärare för planeringsskopa och gaffelställ 18 Hyvelblad och isrivarblad Hyvelblad och isrivarblad Frontsopmaskin Frontsopmaskin Gaffelställ Gaffelställ mekaniska 22 Gaffelställ hydrauliska Kranarmar Kranarmar hydrauliska/mekaniska 24 Rangerarm hydrauliskt redskapsfäste 25 Asfaltskärare Tillbehör Adapter med spaklås, fästkrokar, skopstål Redskap för hjullastare Snölastare Hjullastare Specifikationer Innehåll 3

4 Drivex Redskapskatalog Bredda verksamheten med System Drivex Utrustning för hjullastare och traktor Tack vare System Drivex kompletta program av skopor, plogar och redskap för materialhantering kan du hitta nya affärsmöjligheter för din hjullastare, traktor eller traktorgrävare året runt. Vill du förenkla ditt arbete och byta uppdrag sekundsnabbt? Då ska du välja vårt hydrauliska redskapsfäste. Dessutom har vi redskap som ökar din kapacitet och lönsamhet, säsong efter säsong. Vår upptagande frontsop T-250B är ett bra exempel. Med stor volym och enkel tömning ökar den din kapacitet och lönsamhet. På systembilden, med redskapsfästet i centrum, hittar du några lysande exempel ur Drivex produktprogram: nyheterna Easygrader hyvelblad och asfaltskärare samt lättmaterialskopa, grusskopa, planeringsskopa, klaffskopa, mekaniska och hydrauliska gaffelställ, kranarm med mekaniska eller hydrauliska utskjut, frontsopmaskin, diagonalplog, vikplog, sandspridarskopa och återfyllnadsskopa. System 4 System Drivex

5 Redskapskatalog Drivex Drivex System Drivex 5

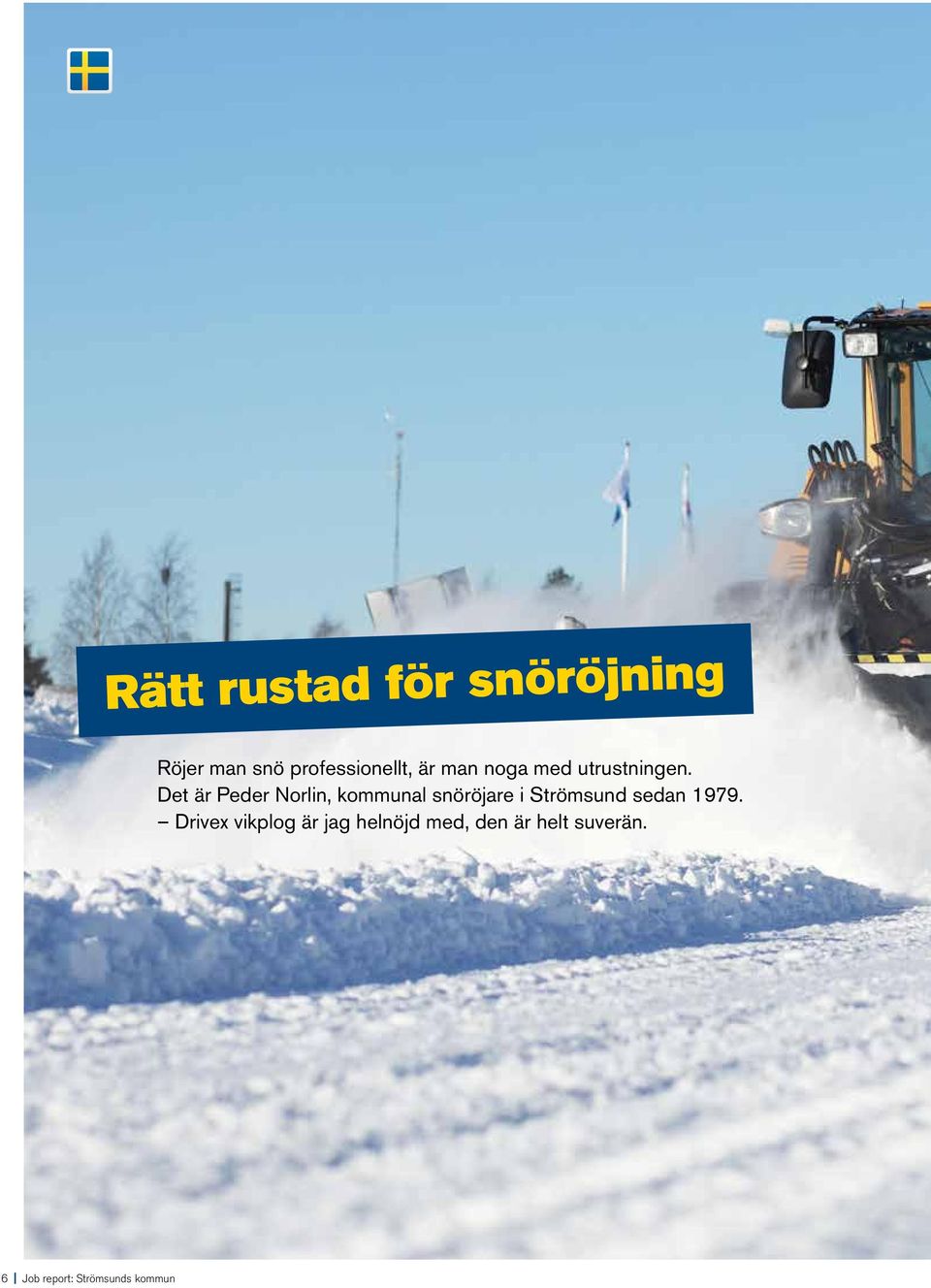

6 Rätt rustad för snöröjning Röjer man snö professionellt, är man noga med utrustningen. Det är Peder Norlin, kommunal snöröjare i Strömsund sedan Drivex vikplog är jag helnöjd med, den är helt suverän. 6 Job report: Strömsunds kommun

7 Redskapskatalog Drivex Sommartid jobbar Peder som vaktmästare på campingen och badet, vintertid är det snöröjning och skötsel av isbanor som gäller. Det är ett fritt jobb, jag gillar att jag får lägga upp jobbet efter eget huvud. Det är förstås under förutsättningen att det fungerar och Peder är flexibel. Om det exempelvis snöar kraftigt på natten, så kan man inte vänta med att börja jobba tills den ordinarie arbetstiden börjar. För att det ska fungera krävs det även bra utrustning. Peder har en midjestyrd kompaktlastare, en Wille 655B, samt en mängd redskap. Få se nu Jag har pallgafflar, vikplog, isbaneblad, klaffskopa, slaghack, sandspridare, gödselspridare, vertikalskärare Valde noga Ja, vi stannar där. Vilka redskap som behövs bestämmer Peder i mångt och mycket själv. Tidigare skötte han snöröjningen av vägar, stigar och parkeringar med klaffskopan och isbaneblad. Det gick väl, men isbanebladet var egentligen för klent. Efter ett samtal med arbetsledaren fick Peder köpa en ny plog. Peder studerade vad som fanns på marknaden och fastnade för en Drivex VB280. Den verkade bra och rejäl rakt igenom. Många långa arbetspass senare har Peder inte ändrat åsikt om vikplogen. Den är fantastiskt smidig när man exempelvis kör nära hus och andra hinder. Dessutom är den stabil, det går fort att röja. Sedan gillar jag flytläget, att plogen följer underlaget och inte fastnar i ojämnheter. Peder Norlin fick välja plog själv och då blev det en Drivex VB280. Job report: Strömsunds kommun 7

8 Plogar för bästa resultat Rätt utrustad för väghållning och snöröjning De nya och förbättrade versionerna av de populära vikplogarna i VB-serien från Drivex har gjort succé. Det är de tre största vikplogarna i serien med en bredd från 3,2 till 4 meter som uppgraderats med koniska vingar som lyfter och kastar snön bättre. Som tillbehör finns hydrauliskt manöverbart snöstopp till båda sidorna, åttatumshjul som komplement till slitskon, snöröksskydd samt ett nytt och mer följsamt flytläge. Den nya serien diagonalplogar har uppgraderats för maximalt plogresultat med en ny rundad ploglåda som gör att snön rullar och kastas upp över snöplogkanten. Även diagonalplogen har en rundad form och kan också utrustas med hydrauliskt manövrerad snöstopp och hjul.

9 Redskapskatalog Drivex Vikplogar Med hydrauliken i den här serien vikplogar kan vingarna ställas för att ploga snön åt höger eller vänster sida (diagonalplog) eller som ett V (spetsplog) eller i Y-läge för att samla ihop snön i plogbladet. VB200 VB240 VB280 VB200 VB280 är anpassade för mindre traktorer, kommunalmaskiner, redskapsbärare som går på snöröjning där utrymmet är begränsat. Utrustning Drivex vikplogar Vertikal- och horisontalpendlande ploggrind för bästa följsamhet mot marken Chockventiler kopplade till ackumulator Gummidämpning för tyst gång Steglöst ställbara slitskor 4 st fjädrande skär Slang och kopplingar som standard Belysning av diodtyp (ej VB 200) Två dubbelverkande hydraulfunktioner erfordras alt. kombiventil Tillbehör Kombiventil Elstyrd ventil som medger körning av vänster alt. höger vinge eller båda samtidigt med en dubbelverkande hydraulfunktion. Drivex vikplogar VB3200 VB4000 är konstruerade för professionell och effektiv snöröjning oavsett om det gäller plogning av gator och vägar eller stora parkeringsplatser och industriplaner. Den speciella vingformen gör att plogarna kastar snön effektivt och det är möjligt att välja hjul, snöröksskydd och snöstoppar som tillbehör. Även snöstopparna styrs hydrauliskt. Nya Drivex vikplogar Koniska vingar med rundad form som rullar och lyfter snön mer effektivt Vingar justerbara ± 35 grader Uppdaterade skärhållare med hylsa för att hålla fast kilbult/skruv, vilket underlättar vid stålbyte Förstärkt skärhållare och flytläge Tillbehör Kombiventil Elstyrd ventil som medger körning av vänster alt. höger vinge eller båda samtidigt med en dubbelverkande hydraulfunktion Hjul 8" Snöröksskydd Två olika utföranden av hydrauliskt manövrerade snöstopp VB 3200 VB 4000 Tekniska specifikationer: s Plogar och hyvelblad 9

10 Drivex Redskapskatalog Diagonalplogar Drivex erkänt kraftiga och genomtänkta diagonalplogar, är byggda för Nordiskt klimat med mycket och ibland hård och packad snö. DB3200 DB4000 har en rundad form vilket gör att snön släpper lätt och rullar upp över snöplogkanten. Kan väljas med slitskor eller hjul samt utrustas med hydrauliska snöstopp (enkel eller dubbla) som tillbehör. DB 3200 DB 3700 DB 4000 Tekniska specifikationer: s. 32 Tekniska specifikationer: s. 32 Fördel Drivex diagonalplogar Uppdaterade skärhållare med hylsa för att hålla fast kilbult/skruv, vilket underlättar vid stålbyte Möjlighet för kund att välja mellan hjul 8 eller slitskor på plogen. Slitsko är standard Förstärkt skjutgrind, skärhållare och flytläge Snöröksskydd som tillbehör Hydrauliskt manövrerade snöstopp som tillbehör Tillbehör diagonalplogar DB3200 DB4000 Snöstopp, enkel eller dubbla Snöröksskydd Hjulsats Tillbehör för vik- och diagonalplogar Drivex snöstopp för vik- och diagonalplogarna VB 3200/3700/4000 och DB 3200/3700/4000. Styrs av en dubbelverkande hydraulfunktion. Finns i höger och vänster utförande. Drivex snöröksskydd Vid plogning i högre farter och vid plogning av torr snö, riskerar snön "damma" och ryka upp på framrutan. Med Drivex snöröksskydd minimeras risken för detta och bättre sikt erhålles. Drivex hjulsats Vid plogning av ej isbelagda ytor kan Drivex vik- och diagonalplogar väljas med hjul istället för slitskor. Snöstopp Snöröksskydd Hjulsats 10 Plogar och hyvelblad

11 Redskapskatalog Drivex Sidoplog för traktor och hjullastare Finns för närvarande med trepunktsfäste, till Volvo L70E och L70F samt till Ljungby L5. Önskas övriga maskininfästningar, kontakta en Drivex-representant via eller via närmaste säljbolag inom engconkoncernen. Snöplogning Plogning och hyvling med underbett kan ske samtidigt SP10 Parkerade bilar och andra hinder utgör inte några större problem då plogen snabbt och enkelt kan höjas, sänkas samt svängas in/ut. Standardutrustning Säkerhetsventil vid påkörning av hinder 3-punktsinfästning kategori 2 och 3 Positionsljus Slitsko Tillbehör Hydraulisk tryckstång Krav Dubbelverkande hydrauluttag + fri retur Traktorbredd ca: mm Traktor/rek. min. effekt: 150 hk Tekniska specifikationer: s. 32 Plogar och hyvelblad 11

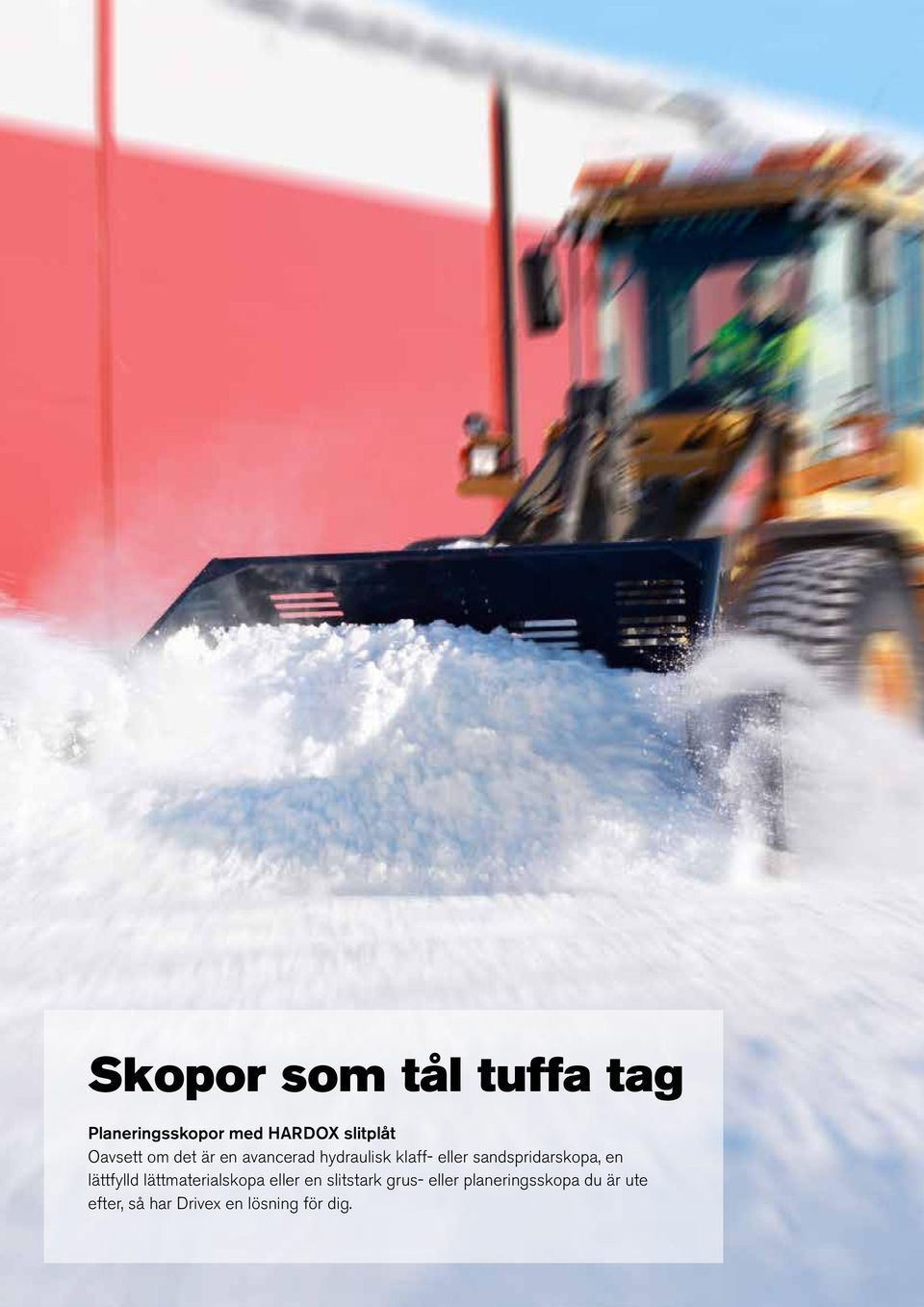

12 Skopor som tål tuffa tag Planeringsskopor med HARDOX slitplåt Oavsett om det är en avancerad hydraulisk klaff- eller sandspridarskopa, en lättfylld lättmaterialskopa eller en slitstark grus- eller planeringsskopa du är ute efter, så har Drivex en lösning för dig.

13 Redskapskatalog Drivex Klaffskopor Drivex klaffskopa är en snöskopa för såväl stora ytor, som trånga utrymmen. Klaffarna har ställbara chockventiler. Ackumulatortankar, en för varje cylinder, löser snabbt ut vid påkörning av brunnar, kantstenar m.m. Vertikalt fjädrande stålhållare på klaffarna för optimal följsamhet. Gummistopp för ljudlös infällning av klaffarna. Skopan tillverkas i höghållfast stål för att säkerställa en lång livslängd. Extra siktskåror på skopan för maximal överblick av skopskäret. KS 2000 KS 2600 KS 2750 KS 3000 KS 3500 Tillbehör mm klaffar Tekniska specifikationer: s. 32 Lättmaterialskopor Drivex lättmaterial skopor har en genomtänkt upp byggnad för så bra bär- och tömningsvinkel som möjligt. Skoporna är försedda med 500 Brinell skärstål, kraftigt ribbat siktgaller, längsgående slitstål som förstärker botten. Extra djup för att lätt gå in i materialet. För lastning av spån, flis, snö, m.m. Andra fästen offereras efter önskemål Specialskopor tillverkas efter kundens önskemål begär offert LM 2000 L LM 5000 L är förberedda för sparskär LM 1800 L LM 5000 L Tekniska specifikationer: s. 33 Skopor 13

14 Drivex Redskapskatalog Planeringsskopor PS 150 HD PS 290 HD Drivex planeringsskopor har lång botten, så att du kan se skärstålet vid planering och finjustering. Skopan har skarp bakkant för bästa resultat vid planeringsarbeten. Kan förses med förhöjningsdel för extra stor volym vid lastning av t.ex. snö, flis, sopor och dylikt. Våra modeller har nu förstärkts ytterligare med Hardox 450 i bottenplåten för ökad livslängd. Modellerna PS 250 PS 290 har förbättrats ytterligare med: Styvare konstruktion 100 mm större djup Gavelförstärkning längs hela sidan Kraftigare skärstål PS150 PS220, PS220 HD PS290 HD Tekniska specifikationer: s.34 Tekniska specifikationer: s Grusskopor Drivex grusskopor har en kraftig uppbyggnad anpassad för transporter av grus, matjord och stenmaterial. Skoporna är konstruerade för bästa möjliga bär- och tipp vinkel och är försedda med 500 Brinell skärstål. Skop botten är förstärkt med längsgående slitstål. Grusskoporna är förberedda för sparskär. GS 1500 L GS 2000 L GS 2800 L 14 Skopor

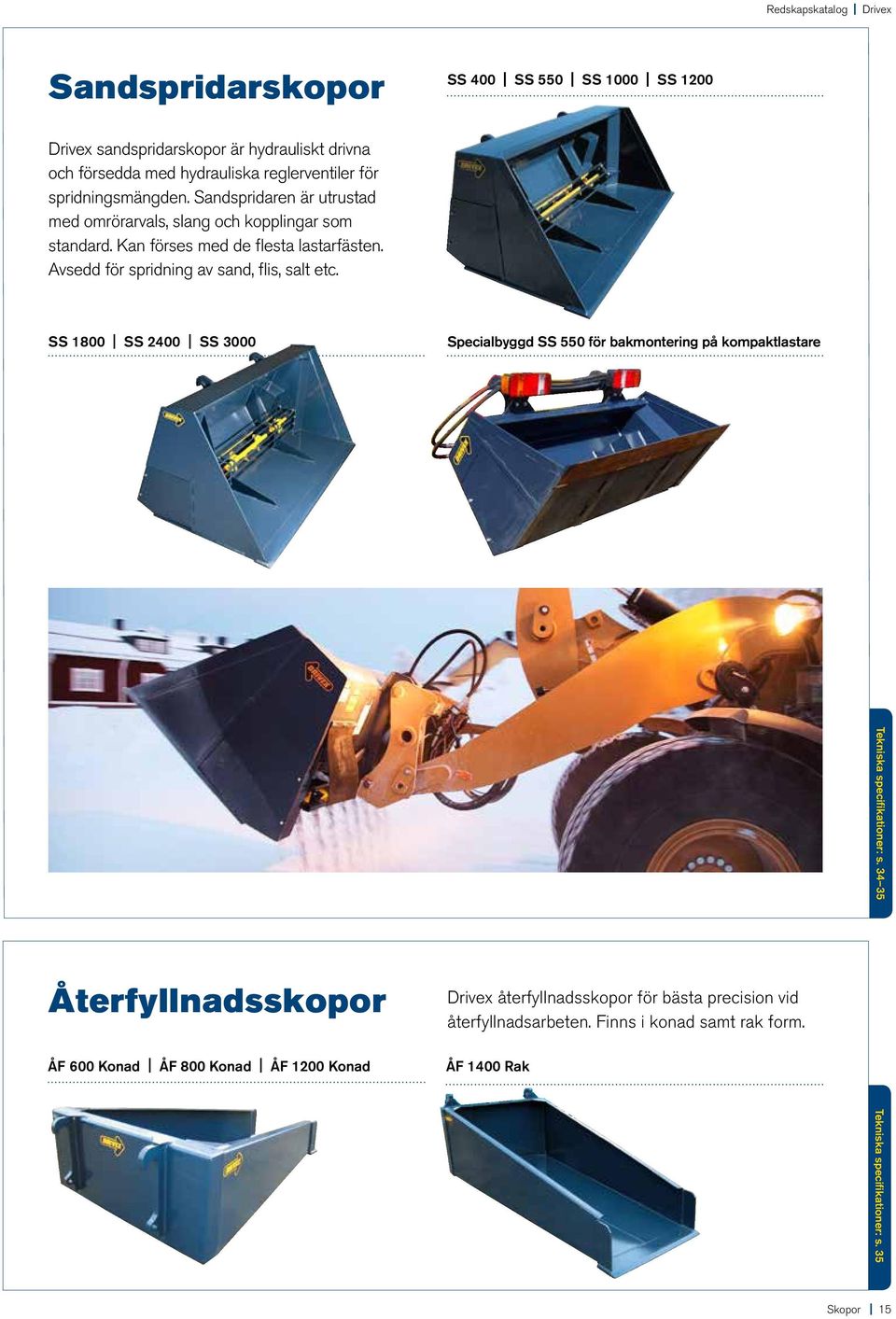

15 Redskapskatalog Drivex Sandspridarskopor SS 400 SS 550 SS 1000 SS 1200 Drivex sandspridarskopor är hydrauliskt drivna och försedda med hydrauliska reglerventiler för spridningsmängden. Sandspridaren är utrustad med omrörarvals, slang och kopplingar som standard. Kan förses med de flesta lastarfästen. Avsedd för spridning av sand, flis, salt etc. SS 1800 SS 2400 SS 3000 Specialbyggd SS 550 för bakmontering på kompaktlastare Tekniska specifikationer: s Återfyllnadsskopor ÅF 600 Konad ÅF 800 Konad ÅF 1200 Konad Drivex återfyllnadsskopor för bästa precision vid återfyllnadsarbeten. Finns i konad samt rak form. ÅF 1400 Rak Tekniska specifikationer: s. 35 Skopor 15

16 Drivex Redskapskatalog Det går veien vägen med Easygrader 16 Jobbrapport: report: Sunnestbyns Charolais

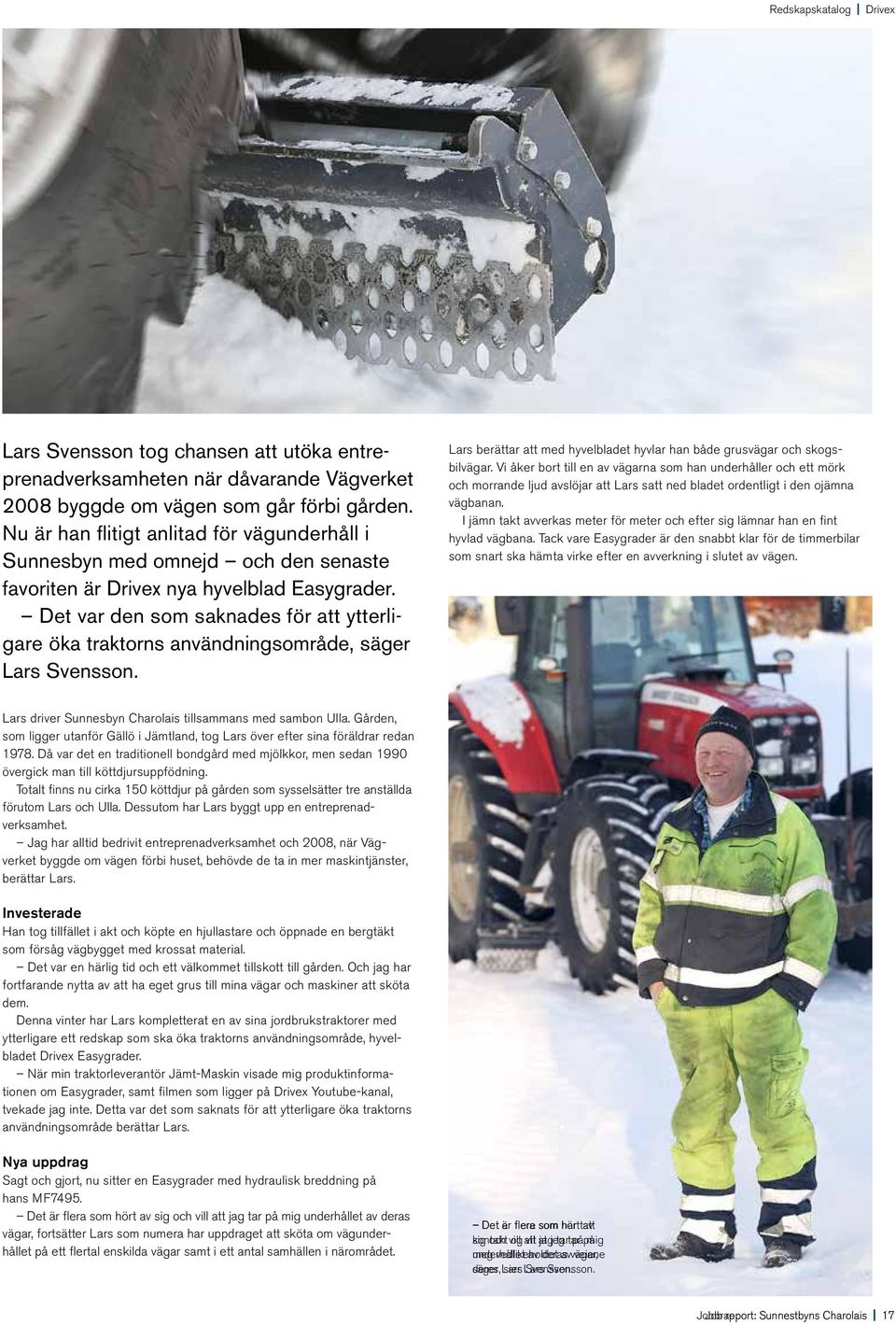

17 Redskapskatalog Drivex Lars Svensson tog chansen att utöka entreprenadverksamheten när dåvarande Vägverket 2008 byggde om vägen som går förbi gården. Nu är han flitigt anlitad för vägunderhåll i Sunnesbyn med omnejd och den senaste favoriten är Drivex nya hyvelblad Easygrader. Det var den som saknades för att ytterligare öka traktorns användningsområde, säger Lars Svensson. Lars berättar att med hyvelbladet hyvlar han både grusvägar och skogsbilvägar. Vi åker bort till en av vägarna som han underhåller och ett mörk och morrande ljud avslöjar att Lars satt ned bladet ordentligt i den ojämna vägbanan. I jämn takt avverkas meter för meter och efter sig lämnar han en fint hyvlad vägbana. Tack vare Easygrader är den snabbt klar för de timmerbilar som snart ska hämta virke efter en avverkning i slutet av vägen. Lars driver Sunnesbyn Charolais tillsammans med sambon Ulla. Gården, som ligger utanför Gällö i Jämtland, tog Lars över efter sina föräldrar redan Då var det en traditionell bondgård med mjölkkor, men sedan 1990 övergick man till köttdjursuppfödning. Totalt finns nu cirka 150 köttdjur på gården som sysselsätter tre anställda förutom Lars och Ulla. Dessutom har Lars byggt upp en entreprenadverksamhet. Jag har alltid bedrivit entreprenadverksamhet och 2008, när Vägverket byggde om vägen förbi huset, behövde de ta in mer maskintjänster, berättar Lars. Investerade Han tog tillfället i akt och köpte en hjullastare och öppnade en bergtäkt som försåg vägbygget med krossat material. Det var en härlig tid och ett välkommet tillskott till gården. Och jag har fortfarande nytta av att ha eget grus till mina vägar och maskiner att sköta dem. Denna vinter har Lars kompletterat en av sina jordbrukstraktorer med ytterligare ett redskap som ska öka traktorns användningsområde, hyvelbladet Drivex Easygrader. När min traktorleverantör Jämt-Maskin visade mig produktinformationen om Easygrader, samt filmen som ligger på Drivex Youtube-kanal, tvekade jag inte. Detta var det som saknats för att ytterligare öka traktorns användningsområde berättar Lars. Nya uppdrag Sagt och gjort, nu sitter en Easygrader med hydraulisk breddning på hans MF7495. Det är flera som hört av sig och vill att jag tar på mig underhållet av deras vägar, fortsätter Lars som numera har uppdraget att sköta om vägunderhållet på ett flertal enskilda vägar samt i ett antal samhällen i närområdet. Det er är flera flere som hört har tatt av kontakt sig och vill og att vil at jag jeg tar tar på på mig meg underhållet vedlikeholdet av deras av vägar, veiene deres, säger Lars sier Lars Svensson. Svensson. Jobbrapport: report: Sunnestbyns Charolais 17

18

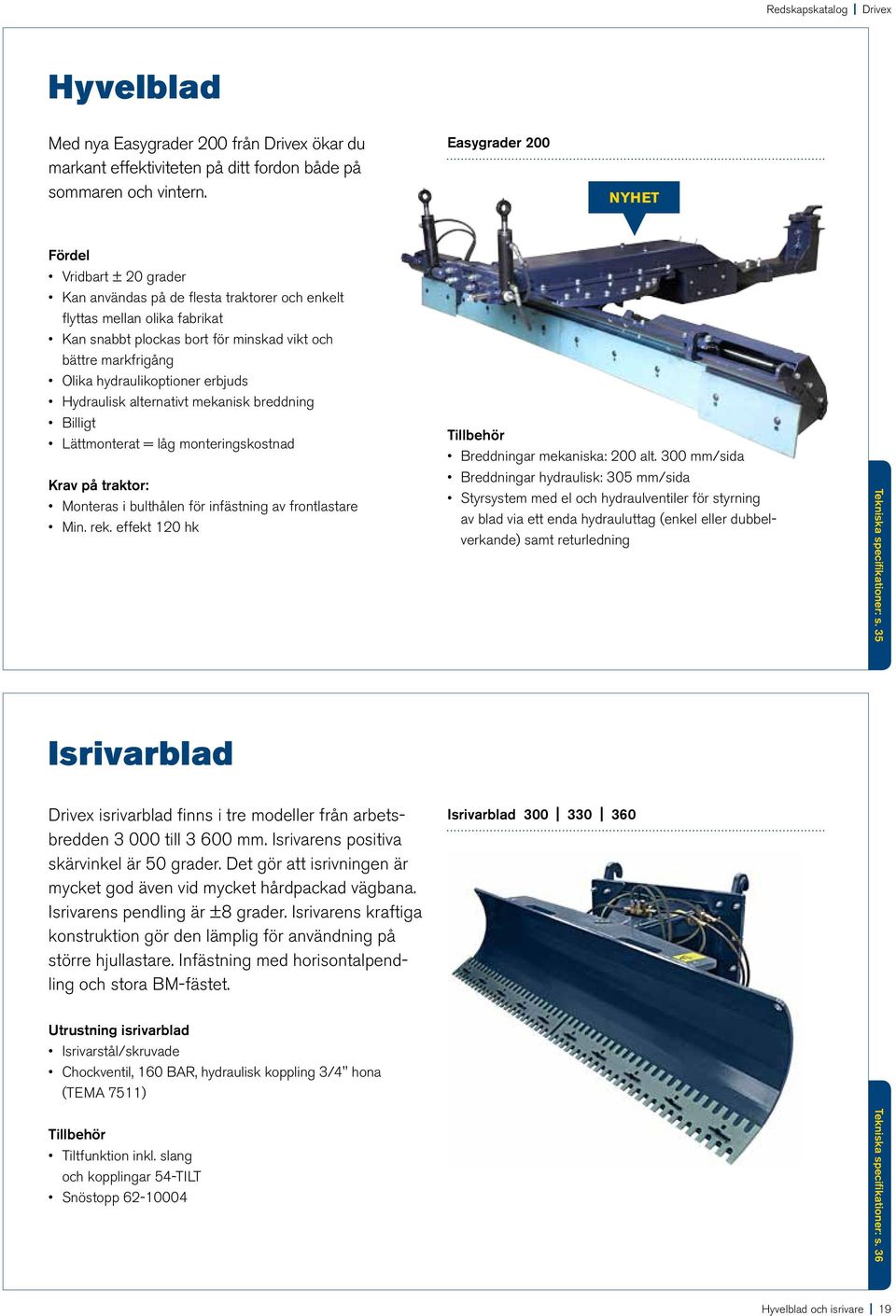

19 Redskapskatalog Drivex Hyvelblad Med nya Easygrader 200 från Drivex ökar du markant effektiviteten på ditt fordon både på sommaren och vintern. Easygrader 200 NYHET Fördel Vridbart ± 20 grader Kan användas på de flesta traktorer och enkelt flyttas mellan olika fabrikat Kan snabbt plockas bort för minskad vikt och bättre markfrigång Olika hydraulikoptioner erbjuds Hydraulisk alternativt mekanisk breddning Billigt Lättmonterat = låg monteringskostnad Krav på traktor: Monteras i bulthålen för infästning av frontlastare Min. rek. effekt 120 hk Tillbehör Breddningar mekaniska: 200 alt. 300 mm/sida Breddningar hydraulisk: 305 mm/sida Styrsystem med el och hydraulventiler för styrning av blad via ett enda hydrauluttag (enkel eller dubbelverkande) samt returledning Tekniska specifikationer: s. 35 Isrivarblad Drivex isrivarblad finns i tre modeller från arbetsbredden till mm. Isrivarens positiva skärvinkel är 50 grader. Det gör att isrivningen är mycket god även vid mycket hårdpackad vägbana. Isrivarens pendling är ±8 grader. Isrivarens kraftiga konstruktion gör den lämplig för användning på större hjullastare. Infästning med horisontalpendling och stora BM-fästet. Isrivarblad Utrustning isrivarblad Isrivarstål/skruvade Chockventil, 160 BAR, hydraulisk koppling 3/4" hona (TEMA 7511) Tillbehör Tiltfunktion inkl. slang och kopplingar 54-TILT Snöstopp Tekniska specifikationer: s. 36 Hyvelblad och isrivare 19

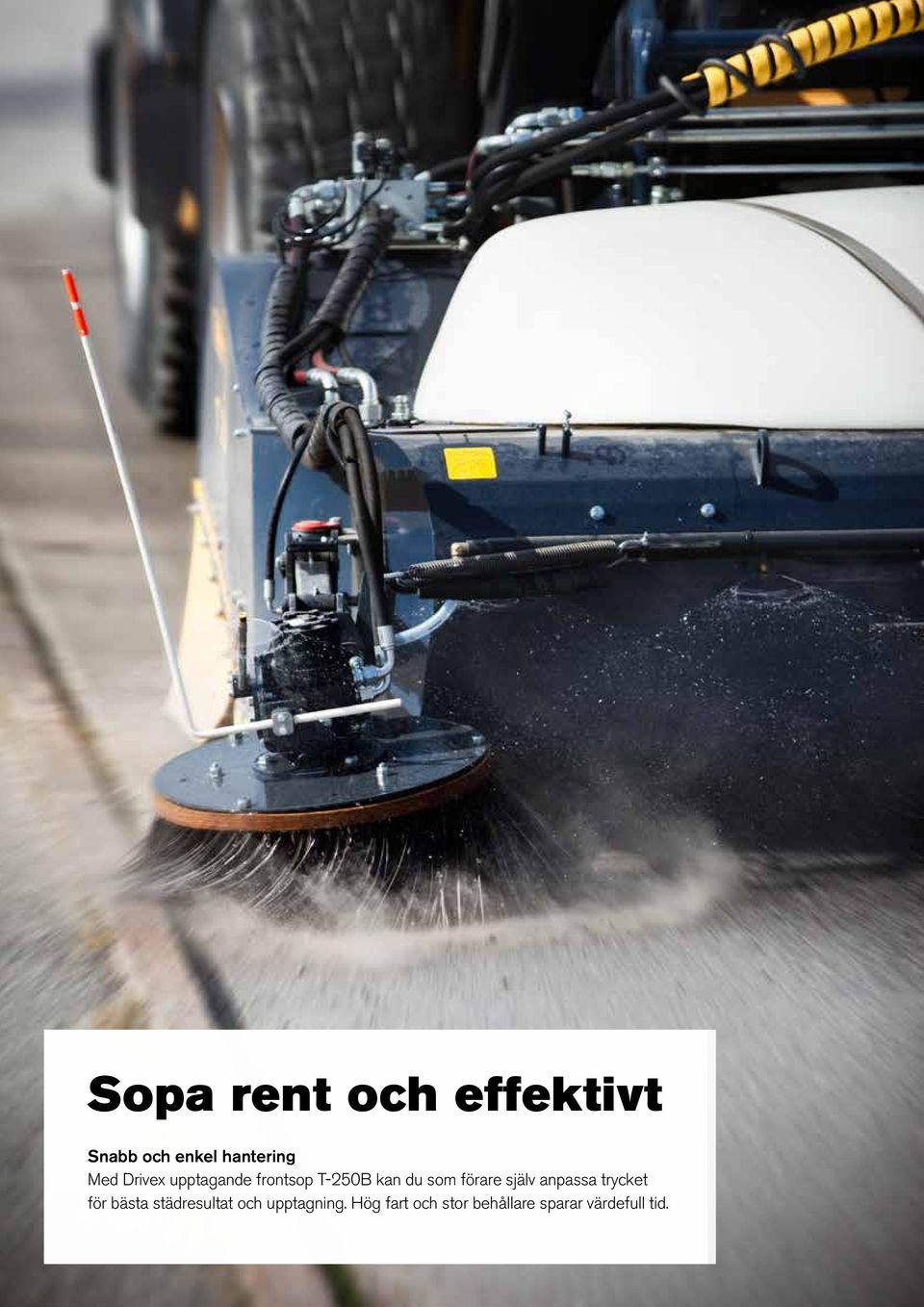

20 Sopa rent och effektivt Snabb och enkel hantering Med Drivex upptagande frontsop T-250B kan du som förare själv anpassa trycket för bästa städresultat och upptagning. Hög fart och stor behållare sparar värdefull tid.

21 Frontsopmaskin Drivex Frontsop T-250B är en upptagande sopmaskin för hjullastare och traktorer som utvecklats för professionellla användare. Med sin stora sopvolym ökar kapaciteten tack vare färre tömningar. Frontsopen drivs av bärarens 3:e funktion. Grundutrustad med bevattningssystem och höger kantborste. Observera att bäraren ska kunna lyfta 3,5 ton 1,2 m framför redskapsfästet. Beroende på maskintyp kan fri retur till tank behövas. T-250B NYHET De viktigaste fördelarna Enkel att använda. Tack vare de tre pivåhjulen och flytläget i lastarfästet behöver inte föraren ägna sig åt att exempelvis justera lastarmar Lågbyggd för bästa möjliga sikt vid transport, vilket är särskilt viktigt inom tättbebyggda områden Bevattningssystem för effektiv dämpning av dammbildning Gummikappor runt valsen för mindre dammbildning När hydraulflödet stängs av, stannar valsen och åker automatiskt upp i behållaren. Det förenklar tömning av uppsopat material Valsen håller samma marktryck oavsett borstens förslitning Enkelt att byta borstkammarna Steglös varvtalsreglering av kantborsten Tillbehör Flödesdelare, för maskiner med flöde över 150 l/min Vänster kantborste, individuellt styrbar Nyheter Det nya hydraulpaketet gör det enklare att eftermontera kantborste på vänster sida. Hydraulpaketet fördelar oljan jämnt och ger med detta en jämnare gång och en jämn belastning på sopborsten. Med detta ökar livslängden på borsten och ett bättre resultat uppnås När dubbla kantborstar monteras, kan de köras individuellt. Det går även att reglera hastigheten på kantborstarna oberoende av varandra Nya kraftigare motorkopplingar på valsen Bättre filter på lyftcylindrar till vals Tekniske Tekniska spesifikasjoner: specifikationer: s. 36 Frontfeiemaskin Frontsopmaskin 21

22 Smidig materialhantering Välj mekaniska eller hydrauliska Drivex mekaniska och hydrauliska gaffelställ blir din förlängda arm som med precision utför de flesta uppgifter inom materialhantering. Vi använder höghållfast stål med specialprofil för att bygga armar med optimal säkerhet, tillförlitlighet och lastförmåga. Drivex gafflar är dessutom helhärdade och ger dig som användare högsta kvalité och säkerhet. Gaffelställ finns i ett stort antal varianter och fästena anpassas på beställning för att passa din maskin. Gaffelställ mekaniska Drivex mekaniska gaffelställ/pallgafflar har en robust och genomtänkt kon struktion för bästa genom sikt. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. GH 1200 GH 1500 GH 2000 GH 2200 GH 2500 GH 1300 inkl. 2 gafflar Tekniska specifikationer: s Gaffelställ

23 Redskapskatalog Drivex Gaffelställ hydrauliska Drivex hydrauliska gaffelställ/pallgafflar gör det enkelt att justera gafflarnas position för varje lyftbehov. Drivex gaffelställ/pallgafflar med inbyggd cylinder har en mycket bra genomsikt samtidigt som hydraulcylindrarna är väl skyddade. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. Kan utrustas med både hydraulisk och elektrisk sideshift samt rullsats för smidigare sideshift med last på gafflarna. GHH 1200 GHH 1500 Tillbehör: Rullsats GHH 1200 GHH 2200 GHH 2500 GHH 1500 GHH 2000 med inbyggd cylinder Tillbehör: Förlängningsgafflar Tekniska specifikationer: s. 37 Gaffelställ 23

24 Kranarmar Drivex kranarmar är uppbyggda av höghållfast stål med special profil. Kranarmen tillverkas med mekaniskt alternativt hydrauliskt utskjutbara sektioner. Mekanisk KR 350 KR 500 Hydraulisk KRH 350 Hydraulisk/mekanisk KRH 500 KRH 700 Hydraulisk/hydraulisk KRHH 500 Tekniska specifikationer: s Kranarmar

25 Redskapskatalog Drivex Rangerarm Rangerarm RA 1000 Drivex rangerarm är det idealiska verktyget för rangering av containrar och rullflak. OBS! Rangerarmen är utformad för rangering, ej lyft. Hydrauliskt redskapsfäste Drivex hydrauliska redskapsfäste för hjullastare är konstruerat för optimal genomsikt för att underlätta koppling av redskap och gaffelhantering. Redskapsfästet kan anpassas till de flesta hjullastare på marknaden. Hydrauliska redskapsfästen Asfaltskärare Drivex asfaltskärare för planeringsskopa och gaffelställ förvandlar blixtsnabbt din maskin till ett mångsidigare verktyg vid asfaltskärning eller andra jobb som kräver fina snitt, exempelvis gräsytor och andra ställen som kräver precision. TC05 Asfaltskärare för planeringsskopa TC15 Asfaltskärare för gaffelställ NYHET NYHET Tekniska specifikationer: s. 38 Kranarmar, redskapsfäste, asfaltskärare 25

26 Tillbehör Adapters med spaklås Maskin Lilla BM Stora BM L150 Redskap Stora BM Lilla BM Stora BM B-20 Stora BM Trepunkt Trima S-60 Stora BM ZL-L30 Trima S-45 Trima S-50 Trima Trima ZL-L30 Euro Stora BM Stora BM Trima Fästkrokar Fäste Dimension mm L Stora BM 40 Lilla BM 40 Trima 30 ZL c/c 310, L30, Atlas ZL c/c ZL c/c 465, L20 30 Ahlman Kramer Skopstål Dimension B x H x D mm x 20 x x 25 x x 30 x x 35 x Tillbehör

27

28 Snölastare från Mählers När det gäller att snabbt forsla bort stora mängder snö, är Mählers snölastare för hjullastare oöverträffad. På mindre än en minut fyller den ett lastbilsflak på cirka 25 kubikmeter. Med 25 lass om dagen kan varje bil forsla bort mer än 600 kubikmeter snö från gator och torg.

29 Redskapskatalog Drivex Snölastare Hjullastare LSV 275 har en robust konstruktion som bygger på Arbrå/Mählersslungans populära och till förlitliga konstruktion. Den är uppbyggd med en egen drivmotor och transmission med centri fugalkoppling. Säkerheten är hög med individuella brytbultar på de snedställda vingarna. Lastarmen är hydrauliskt fällbar för att underlätta transport körning samt försedd med strålkastare. Motorn uppfyller de senaste miljökraven i Steg 3B och är god känd för användning efter Fördelar snölastare: Säkerhet: Föraren kan rikta all sin uppmärksamhet framåt och slipper därmed att backa, något som kan innebära risker framför allt i stadsmiljö Kapacitet: Fyller ett lastbilsflak om ca 25 kubikmeter på mindre än en minut Effektivitet: Förutom verkningsgraden har snölastare fördelen med att den slår sönder snön och packar den på ett helt annat sätt än vid traditionell skoplastning med högre packningsgrad och färre lass som följd Kraft: Klarar utan problem hårt pressad snö och is Konstruktion: Bygger på den välkända Arbrå/Mählersslungans robusta konstruktion Koppling: Ny typ av koppling från Transfluid Hydrauliskt styrd Full kraft vid låga varv Möjliggör ökad säkerhet vid motorunderhåll Snölastare NYHET Tekniska specifikationer: s. 39 Snölastare hjullastare 29

30 Drivex Redskapskatalog Specifikationer Vikplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 200 Trima Hydraulisk 2 slitsulor 400 L20-L Hydraulisk 2 slitsulor 400 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 240 Trima Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 Ahlman Hydraulisk 2 slitsulor 440 BM Hydraulisk 2 slitsulor 440 3P Hydraulisk 2 slitsulor 440 BM 3P Hydraulisk 2 slitsulor 440 Atlas Hydraulisk 2 slitsulor 440 JCB 2CX Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 L35-45 TPZ Hydraulisk 2 slitsulor 440 Atlas AR Hydraulisk 2 slitsulor 440 Euro Hydraulisk 2 slitsulor 440 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 280 Trima Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 Ahlman Hydraulisk 2 slitsulor 470 BM Hydraulisk 2 slitsulor 470 3P Hydraulisk 2 slitsulor 470 BM 3P Hydraulisk 2 slitsulor 470 Atlas Hydraulisk 2 slitsulor 470 JCB 2CX Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 L35-45 TPZ Hydraulisk 2 slitsulor 470 Atlas AR Hydraulisk 2 slitsulor 470 Euro Hydraulisk 2 slitsulor 470 Tillbehör Typ Elsystem Anm Kombiventil 12 V * Kombiventil 24 V * Kombiventil, inkl. kabelsats 12 V Knappsats Kombiventil, inkl. kabelsats 24 V Knappsats Kombiventil, inkl. kabelsats 12 V Pedal Kombiventil, inkl. kabelsats 24 V Pedal Kabelsats Vikplogar Knappsats Kabelsats Vikplogar Pedal Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 3200 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Specifikationer

31 Redskapskatalog Drivex Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 3700 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 4000 BM Hydraulisk 2 slitsulor P BM Kombi Hydraulisk 2 slitsulor L Hydraulisk 2 slitsulor P Hydraulisk 2 slitsulor Tillbehör Typ Elsystem Anm Kombiventil 12 V * Kombiventil 24 V * Kombiventil, inkl. kabelsats 12 V Knappsats Kombiventil, inkl. kabelsats 24 V Knappsats Kombiventil, inkl. kabelsats 12 V Pedal Kombiventil, inkl. kabelsats 24 V Pedal Kabelsats Vikplogar Knappsats Kabelsats Vikplogar Pedal Reflexflaska Snöstopp, vänster Snöstopp, höger Snöröksskydd Hjulställ med massiva 8 tums hjul Specifikationer 31

32 Drivex Redskapskatalog Diagonalplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 3200 BM Hydraulisk 2 slitsulor 980 3P BM Kombi Hydraulisk 2 slitsulor 980 L Hydraulisk 2 slitsulor 980 3P Hydraulisk 2 slitsulor 980 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 3700 BM Hydraulisk 2 slitsulor * P BM Kombi Hydraulisk 2 slitsulor * L Hydraulisk 2 slitsulor * P Hydraulisk 2 slitsulor * Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 4000 BM Hydraulisk 2 slitsulor * P BM Kombi Hydraulisk 2 slitsulor * L Hydraulisk 2 slitsulor * P Hydraulisk 2 slitsulor * Tillbehör Typ Snöstopp, vänster Snöstopp, höger Snöröksskydd Hjulställ med massiva 8 tums hjul Sidoplog för traktor och hjullastare ÄNDRAT HÄR Typ Max bredd Max lyfthöjd Max plogningsbredd från hjulets yttersida Min bredd i infällt läge från hjulets yttersida Totalvikt kg mm mm mm mm Plog SP10 3P Klaffskopor Typ Fäste Skopbredd Klaffbredd Total bredd Höjd Djup Volym Vikt mm mm mm mm mm m 3 kg KS 2000 Trima KS 2600 Stora BM KS 2750 Stora BM KS 3000 Stora BM KS 3500 Stora BM Tillbehör Typ mm klaffar Omkastarventil 12 alt, 24 volt 32 Specifikationer

33 Redskapskatalog Drivex Lättmaterialskopor Typ Fäste Volym Bredd Djup Höjd Vikt Skärstål liter mm mm mm kg mm LM 1800 L Trima (SMS) x 20 LM 1800 L Atlas x 20 LM 1800 L Kramer x 20 LM 1800 L L x 20 LM 1800 L L x 20 LM 2000 L BM x 20 LM 2000 L Trima x 20 LM 2000 L Atlas x 20 LM 2000 L L x 20 LM 3000 L BM x 25 LM 3000 L Atlas x 25 LM 3000 L L35-45 TPZ x 25 LM 4000 L BM x 25 LM 5000 L BM x 30 Planeringsskopor Typ Fäste Bredd Djup Höjd Vikt Skärstål Förhöjning mm mm mm kg mm m 3 PS 150 Atlas x 20 0,8 PS 150 Trima x 20 0,8 PS 150 Euro x 20 0,8 PS 185 Trima (SMS) x 20 1,5 PS 185 Euro x 20 1,5 PS 185 Atlas x 20 1,5 PS 185 Atlas AR x 20 1,5 PS 185 Ahlman AS x 20 1,5 PS 185 Kramer x 20 1,5 PS 185 L x 20 1,5 PS 185 L x 20 1,5 PS 185 JCB 2CX x 20 1,5 PS 185 JCB x 20 1,5 PS 185 BM x 20 1,5 PS 202 Trima (SMS) x 20 1,8 PS 202 Euro x 20 1,8 PS 202 Atlas x 20 1,8 PS 202 Ahlman x 20 1,8 PS 202 Kramer x 20 1,8 PS 202 L x 20 1,8 PS 202 L x 20 1,8 PS 202 L35-45 TPZ x 20 1,8 PS 202 BM x 20 1,8 PS 220 Trima (SMS) x 20 1,8 PS 220 Atlas x 20 1,8 PS 220 L x 20 2,0 PS 220 L x 20 2,0 Specifikationer 33

34 Drivex Redskapskatalog Typ Fäste Bredd Djup Höjd Vikt Skärstål Förhöjning PS 220 HD BM x 25 2,5 PS 220 HD L35-45 TPZ x 25 2,5 PS 220 HD L x 25 2,5 PS 220 HD Trima (SMS) x 25 2,5 PS 220 HD Atlas x 25 2,5 PS 220 HD Ahlman x 25 2,5 PS 235 HD BM x 25 2,8 PS 235 HD Trima (SMS) x 25 2,8 PS 235 HD Euro x 25 2,8 PS 235 HD Atlas x 25 2,8 PS 250 HD BM x 30 3,0 PS 250 HD Atlas x 30 3,0 PS 260 HD BM x 25 3,2 PS 270 HD BM x 25 3,5 PS 290 HD BM x 30 4,0 Grusskopor Typ Fäste Volym Bredd Djup Höjd Vikt Skärstål SAE mm mm mm kg mm GS 1500 L BM x 25 GS 2000 L BM x 25 GS 2800 L BM x 35 Sandspridarskopor Typ Fäste Skärvidd Vikt Spridningsbredd Hydraulmotor Oljeflöde motor max mm kg mm l/min SS 400 Trima c/c 210 SS 400 L c/c 210 SS 400 Euro c/c 210 SS 550 Trima c/c 210 SS 550 L c/c 210 SS 1000 Trima c/c 210 SS 1000 L c/c 210 SS 1000 L c/c 210 SS 1000 BM c/c 210 SS 1000 Atlas c/c 210 SS 1000 Kramer c/c 210 SS 1000 Ahlman c/c Specifikationer

35 Redskapskatalog Drivex Typ Fäste Skärvidd Vikt Spridningsbredd Hydraulmotor Oljeflöde motor max SS 1200 BM c/c 210 SS 1200 L35-45 TPZ c/c 210 SS 1200 L c/c 210 SS 1200 Kramer c/c 210 SS 1200 Trima c/c 210 SS 1200 Atlas c/c 210 SS 1200 Atlas c/c 210 SS 1800 BM c/c 210 SS 2400 BM c/c 210 SS 3000 BM c/c 210 SS 3000 L c/c 210 Återfyllnadsskopor Typ Fäste Bredd Höjd Längd Vikt mm mm mm kg ÅF 600 Konad L20 800/ / ÅF 600 Konad Trima 800/ / ÅF 800 Konad Euro 1 200/ / ÅF 800 Konad Kramer / / ÅF 800 Konad Ahlman / / ÅF 800 Konad Atlas / / ÅF 800 Konad Trima 1 200/ / ÅF 800 Konad L / / ÅF 800 Konad L / / ÅF 800 Konad BM 1 200/ / ÅF 1200 Konad BM 1 250/ / ÅF 1400 Rak BM / Hyvelblad Typ Bredd min Skärförlängning, höger Skärförlängning, vänster Bredd max Vrid. höger Vrid. vänster Totalvikt inkl hydraulstyrning Easygrader 200 mm mm mm mm kg Standard ca 650 Breddning mekanisk ca 680 Breddning mekanisk ca 700 Breddning hydraulisk ca 750 Typ Bredd max Bredd min Skärförlängning, höger Skärförlängning, vänster Vrid. höger Vrid. vänster Skärvinkelsreglering Lutningsregler Skärvinkelsreglering Totalvikt inkl hydraul-styrning mm mm mm mm kg MS-T ± Specifikationer 35

36 Drivex Redskapskatalog Isrivarblad Typ Bredd max Bredd min Höjd med slitstål Vridning Slitstål Vikt mm mm mm Antal kg Frontsopmaskin Typ Bredd max Höjd max Vattentank volym Redskapsfäste Arbetsbredd Sopvalsdiameter Sopbehållare volym Sopbehållare effektiv volym Vikt tom Vikt full vattentank full sopbehållare Hydraulflöde Oljeflöde rekomm. mm mm liter liter liter kg kg l/min l/min T-250 BM Gaffelställ Mekaniska Mekaniska gaffelhållare Typ Fäste Bredd Vikt mm kg GH 1500 * Trima GH 1500 * L GH 1500 * Atlas GH 1200 BM GH 1500 BM GH 1500 Lilla BM GH 1500 L GH 2000 BM GH 2000 L GH 2200 BM GH 2200 L GH 2500 BM GH 2500 L * Max last 4,7 T TP500 oberoende av gaffelstorlek Mekaniska gafflar B x T x L TP 500 Vikt kg 100 x 40 x FEM 2,5 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Mekaniska gaffelställ (Gaffelhållare inkl. 2 st gafflar) Typ Fäste Bredd Gaffel Vikt TP 500 mm mm kg GH 1300 Trima x 40 x ,5 T GH 1300 L x 40 x ,5 T GH 1300 L x 40 x ,5 T 36 Specifikationer

37 Redskapskatalog Drivex Gaffelställ Hydrauliska Hydrauliska gaffelhållare Typ Fäste Bredd Vikt mm kg GHH 1200 BM GHH 1500 * Trima GHH 1500 * L GHH 1500 * L GHH 1500 * Atlas GHH 1500 * Euro GHH 1500 BM GHH 2000 BM GHH 2000 L GHH 2200 BM GHH 2200 L GHH 2500 BM GHH 2500 L GHH 2200 L T * Max last 4,7 T TP500 oberoende av gaffelstorlek Hydrauliska gafflar B x T x L TP 500 Vikt kg 100 x 40 x ,9 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 B x T x L TP 600 Vikt kg 200 x 80 x ,4 T x 80 x ,4 T 375 Hydrauliska gaffelhållare med inbyggd cylinder Typ Fäste Bredd Vikt mm kg GHH 1500 INB BM GHH 2000 INB BM Extrautrustning Typ Sideshiftfunktion hydraulisk Sideshiftfunktion El 12 V Sideshiftfunktion El 24 V Rullsats Hydrauliska gafflar med inbyggd cylinder B x T x L TP 500 Vikt kg 125 x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Förlängningsgafflar B x T x L TP 600 Vikt kg 100 x 40 x ,5 T x 50 x ,0 T x 60 x ,0 T 120 Specifikationer 37

38 Drivex Redskapskatalog Kranarmar Typ Fäste Utförande Totallängd Min längd Max last Vikt Utskjut Lyftkrok mm mm kg kg KR 350 BM Mek del BKL 10 KR 350 Atlas 65 Mek del BKL 10 KR 350 Trima Mek del BKL 10 KR 350 Euro Mek del BKL 10 KR 350 L-20 Mek del BKL 10 KR 350 L-30 Mek del BKL 10 KR 350 Kramer Mek del BKL 10 KR 350 Ahlman Mek del BKL 10 KR 500 BM Mek del BKL 13 KRH 350 BM Hydr del BKL 10 KRH 350 Atlas 65 Hydr del BKL 10 KRH 350 Trima Hydr del BKL 10 KRH 350 Euro Hydr del BKL 10 KRH 350 L Hydr del BKL 10 KRH 350 L-30 Hydr del BKL 10 KRH 500 BM Hydr/mek del BKL 13 KRHH 500 BM Hydr del BKL 13 KRH 700 BM Hydr/mek del BKL 13 Rangerarm Typ Fäste Totallängd Vikt mm kg RA 1000 BM RA 1000 L RA 1000 L Asfaltskärare Typ TC05 TC15 Diameter (mm) Vikt (kg) Specifikationer

39 Redskapskatalog Drivex Snölastare Mählers Snölastare LSV 275 Arbetsbredd mm Fri höjd under lastarm mm Rotordiameter mm 800 Kapacitet (beroende av snö) m³/min Elsystem V 24 Totalvikt kg Motor* Mercedes OM 924 LA Effekt vid rpm kw 150 Moment vid varv Nm 800 * Uppfyller de senaste miljökraven, Steg 3B och därmed godkänd för användning efter Specifikationer 39

40 System Drivex Utrustning för hjullastare och traktor Tack vare System Drivex kompletta program av skopor, plogar och redskap för materialhantering kan du hitta nya affärsmöjligheter för din hjullastare, traktor eller traktorgrävare året runt. Redskapssystem för ÖKAD lönsamhet engcon Sweden AB Transportgatan 5, Strömsund Tel Fax E-post 1303SE
