1 TAF-750 Installation, drift och underhåll Serienr: Anläggningsnr: Filtreringsgrad: 1 Version Ny AC-styrning aug 2014

2 INNEHÅLLSFÖRTECKNING 1.0 Teknisk data Måttritningar Installationsförslag Filterfunktioner Installation Driftstart Användarmanual elektronisk styrenhet Reservdelslista TAF-750 R50 Super Sprängskiss TAF-750 R50 Super Reservdelslista TAF-750 DN Sprängskiss TAF-750 DN Anslutningsschema styrsystem 38 2 Version Ny AC-styrning aug 2014

3 1.0 TEKNISK DATA Allmänt R50 Super DN80 Rådgör med leverantören om optimalt flöde Max flöde 25 m³/h 50 m³/h beroende på filtreringsgrad och vattenkvalitet. Min. arbetstryck 1,5 bar Max arbetstryck 8 bar 800 kpa Filteryta 700 cm² Anslutning Rörgänga 50 mm Fläns 80 mm Max arbetstemperatur 60ºC Vikt 12,4 kg 13 kg Spolning Spolventil Spoltid Spolvatten per spolning Spolflöde Spolsätt Rörgänga 40 mm 16 sek 25 liter 5,7 m³/h vid 1,5 bar Tryckfall 0,5 bar, tid och manuellt Elektrisk data Styrspänning 24 VAC Elmotor 15 Watt 50/60Hz, utväxlning 48/58 r/min Anslutningsspänning 220 V Strömförbrukning 0.18 A Material Filterhus Silcylinder Spolskanner Spolventil Tätningar Styrsystem Glasfiberarmerad polyacetal Rostfritt stål och polykarbonat PVC och Delrin Nylon och naturgummi Niltrilgummi Mässing, rostfritt stål, polyeten Filtreringsgrader Mikron Mm Mesh Version Ny AC-styrning aug 2014

4 2.0 MÅTTRITNING TAF-750 R50 Super TAF-750 DN80 * Erforderligt mått för öppning och demontering av filtret. 4 Version Ny AC-styrning aug 2014

5 3.0 INSTALLATIONSFÖRSLAG TAF-750 R50 Super TAF-750 DN80 Rekommendation: Filtret bör installeras horisontellt i applikationer är vattnet innehåller sand och/eller fint grus. Notera att flödesriktningen genom filtret skall vara enligt gjuten markering screen på filterhuset. 5 Version Ny AC-styrning aug 2014

6 4.0 FILTERFUNKTION TAF-filtret är ett sofistikerat automatfilter som ändå är lättskött. Spolskannern drivs av en elmotor. Filtret är konstruerat för att arbeta med olika filterinsatser med filtreringsgrader från 50 till 500 mikron. I undantagsfall kan även 10 och 25 mikrons filtreringsgrad väljas. Rådgör med din återförsäljare. TAF finns med rörgänga anslutning R50, R80 samt DN80. Filtrering Det förorenade vattnet flödar från inloppsröret från insida till utsida genom filtreringssatsen. En filterkaka bildas på insatsens insida, vilket ger ett tryckfall över filtret. Spolning TAF-filtret startar en automatisk spolning när ett förinställt tryckfall (50 kpa) erhålls eller en inställd tid gått ut. Filterinsatsen rengörs genom att sugskannern, som roterar i en spiralformad rörelse, suger upp smutsen och skickar ut den genom spolventilen. Sugskannern roterar med hjälp av elmotorn och får den fram- och återgående rörelsen genom en evighetsskruv. Spolventilen styrs från en treläges magnetventil. Under spolningen, som tar 16 sekunder, fortsätter filtret att filtrera under kontinuerligt flöde till förbrukaren. 6 Version Ny AC-styrning aug 2014

7 5.0 INSTALLATION Fysiska förutsättningar 1. Filtret kräver 4-6 m³/h ( l/min) för spolning. Dessutom måste trycket under spolning vara minst 150 kpa (1,5 bar). 2. I det fall då systemet inte kan ge detta spolvattenflöde i tillägg till arbetsflödet med bibehållet minimumtryck måste en hydraulisk ventil monteras efter filtret. Denna ventil måste då stängas under spolningen för att ge ett tillräckligt tryck för spolfunktionen. 3. Flödet får inte vara i motsatt riktning genom filtret. Föreligger denna risk måste en backventil monteras efter filtret. Installationsanvisningar 1. Montera en avstängningsventil före och en efter filtret för att underlätta vid service och underhåll. 2. Anslutningsledningens diameter får inte vara mindre än filtrets anslutnings-dimension. 3. Montera filtret i bekväm höjd möjligt med tillräckligt utrymme för att öppna filterhuset. 4. Horisontell installation rekommenderas om vattnet innehåller sand. 5. Försäkra att filtret är monterat i rätt flödesriktning. 6. Spolventilen kan riktas nedåt eller åt sidan. Anslut en ledning med minst en diameter av 40 mm (1½ ). Snabbkopplingsanslutning eller flexibel slang måste användas. Spolvattenledningen måste kunna ta emot ett flöde av 6 m³/h med minimalt motstånd. 7. Om systemet har ett arbetstryck över 0,6 mpa (6 bar) rekommenderas montering av en strypventil på spolvattenledningen för att kunna justera spolvattenflödet. 7 Version Ny AC-styrning aug 2014

8 6.0 DRIFTSTART 1. Konfigurera styrenheten så att 16 sekunders spolning med 2 h intervall erhålls. 2. Utför en spolning torrt utan vatten genom att trycka på knappen för manuell spolning. Iakttag elektroniken, elmotorn och magnetventilen. 3. Öppna inloppsventilen före filtret försiktigt medan utloppsventilen fortfarande är stängd för att trycksätta systemet. Finns by-pass ventil kan denna öppnas. Starta en spolning via styrenheten. 4. Försäkra att spolventilen öppnar och att hela spolförloppet fullföljes. Om det behövs justeras spoltiden så att sugskannern gör en hel upp- och nedåtgående rörelse. Kontrollera att inget läckage förekommer i installationen. 5. Öppna successivt utloppsventilen och/eller stäng eventuell by-pass ventil. Gör en ytterligare testspolning under rätt betingelser. 6. Ställ tidspolningsintervallet på 2 eller 4 timmar och ha filtret under uppsikt första tiden efter monteringen. Det rekommenderas att ha ett tidsintervall så att tidspolning är det vanligaste och att tryckfallsgivaren initierar spolning när belastningen på filtret ökar. Det är bekvämt att välja ett tidsintervall som är jämnt delbart med 24 h så att spolning kan konstateras vid samma klockslag varje dag. 8 Version Ny AC-styrning aug 2014

9 7.0 ANVÄNDARMANUAL ELEKTRONISK STYRENHET 9 Version Ny AC-styrning aug 2014

10 INTRODUKTION Amiads serie för styrning av spolprocesser är elektroniska anordningar som kontrollerar spolprocessen för en rad olika automatiska filtermodeller. För närvarande innehåller serien tre stycken produkter; DC-enhet, 110 VAC-enhet och 220 VAC-enhet. Detta dokument innehåller användarmanualen för 220 VAC-enheten och den beskriver processen för konfiguration respektive drift. Vänligen läs igenom denna manual innan styrenheten tas i drift. Försäkra att: du har tagit del av säkerhetsföreskrifterna du är bekant med hur användarpanelen fungerar SÄKERHETSFÖRESKRIFTER 1. Läs noggrannt igenom manualen innan arbete med enheten påbörjas. 2. Locket till Amiads AC-styrning skall alltid vara stängt på grund av anslutningsspänningen. 3. Endast kvalificerad elektriker får avlägsna locket, och endast då strömmen till styrningen är avstängd. Användaren ska inte öppna locket. 4. Service av enheten bör utföras av kvalificerad tekniker. 5. Vid service av styrenhet, försäkra att allt vatten genom fiterenhetena är avstängt. 6. Försäkra att elanslutning till styrenheten är installerad enligt gällande föreskrifter för användning utomhus respektive inomhus. 7. Inga förändringar av enheten är tillåtna. 8. Klipp inte av, avlägsna eller montera inga ledningar i närheten av styrenheten. 9. Försäkra att styrenheten är skyddad från vattenstänk. 10. Skyddslocket, keyboarden, på styrenheten skall vara stängt då keyboarden ej används. 10 Version Ny AC-styrning aug 2014

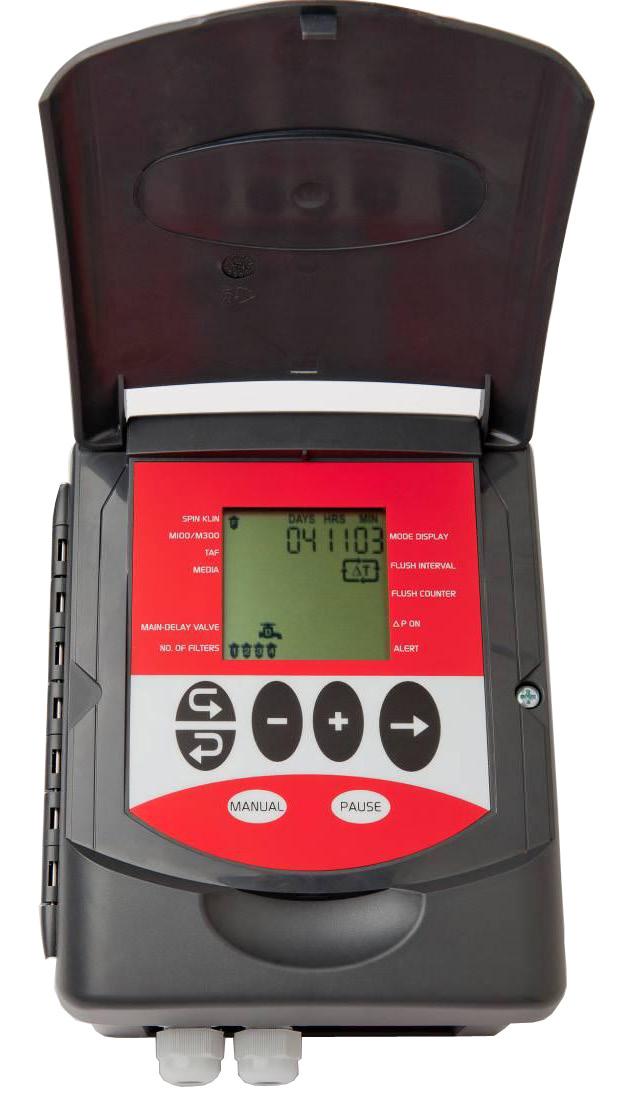

11 ALLMÄN BESKRIVNING Amiads AC-styrenhet används för styrning av ett antal varierande modeller av automatiska filter. Enheten har möjlighet att styra upp till 6 stycken 24 VAC magnetventiler samt aktivera en 220/110 VAC 15W 1-fas motor. Detta innebär att en styrenhet kan styra olika typer av applikationer som: Automatiska anläggningar av silfilter, upp till 6 stycken enheter Sandfilter, upp till 6 stycken enheter Automatiska anläggningar av lamellfilter, upp till 6 stycken enheter 1 st Amiad TAF-filter Sigma automatiska filter, upp till 6 stycken enheter Ett obegränsat antal styrenheter kan seriekopplas för att styra ett stort antal filter. Reningsprocessen initieras geom: Signal från differenstryckgivare Timer Manuellt Förutom utgångar för filterenheter och en ingång för DP har styrenheten möjlighet att styra följande funktioner: Huvudventil (använder en av de 6 utångarna för filterenheter) Fördröjningsventil (använder en av de 6 utgångarna för filterenheter) Alarm, utgång Avslutad reningsprocess, utgång Styrenhetens skal är gjort av ABS och är utformat för användning utomhus (IP65). Huvudventil - Styrenheten kan använda en av sina utgångar att styra en huvudventil. Vanligtvis installeras huvudventilen vid filtrets utlopp. Den är stängd under reningsprocessen i syfte att säkerställa tillräckligt vattentryck under spolning. Fördröjningsventil - Styrenheten kan använda en av sina utgångar för en fördröjningsventil. Används exempelvis för provtagning eller för styrning av ett tryckluftsstyrt rengöringssystem. (Behandlas inte i denna manual. Rådgör med leverantören om fördröjningsventil är aktuellt). Larmutgång - Styrenheten är försedd med en potentialfri utgång (upp till 0,2 Ampere) som slås på i händelse av ett systemfel. End-of-cykel - Styrenheten är försedd med potentialfri utgång (upp till 0,2 Ampere) som aktiveras under 5 sekunder i slutet a varje reningscykel. Ger möjlighet att koppla samman flera styrenheter för exempelvil drift av ett batteri av TAF-filter, se bialag A. 11 Version Ny AC-styrning aug 2014

12 RENINGSMETODER Styrning av TAF-filter En enhet TAF Start av reningscykel: DP-signal: Då en signal från DP-vakten erhålls startar styrenheten nedräkningen av tiden för DP-fördröjningen (skärm 7). Om singalen är konstant till nedräkningen är avslutad startar reningsprocessen. Timer: Vid avslutad reningscykel, börjar styrenheten nedräkningen till nästa spolning, se skärm 2, time between flushes. När denna parameter når värdet noll startar nästa spolcykel. Notera att om spolcykeln initieras av t ex DP-signal så återställs räkneverket och nedräkningen startar på nytt. Manuell start: En spolprocess initieras manuellt genom att parametern For manual flush press enter aktiveras (skärm 3). Reningscykeln: Spolventil och motorutgångar aktiveras, spolningen av filtret startar. Samtidigt startar styrenheten nedräkningen under parametern Flushing time (skärm 5). När nedräkningen är avslutad stängs magnetventil och motor av och därmed är reningsprocessen avslutad. TAF-filter med huvudventil (nedströms ventil) Start av reningscykel: Se 4.1 En enhet TAF. Reningscykeln: Magnetventil (main valve) aktiveras och stänger nedströms ventil. Styrenheten räknar ner under parametern Delay main valve close. Efter avslutad nedräkning går processen in i nästa fas. Spolventil och motorutgångar aktiveras, spolningen av filtret startar. Samtidigt startar styrenheten nedräkningen under parametern Flushing time (skärm 5). När nedräkningen är avslutad stängs magnetventil och motor av och processen går in i nästa fas. Styrenheten räknar ner under parametern Delay main valve open. Efter avslutad nedräkning avaktiveras magnetventil (Main valve) och nedströmsventil öppnas. Reningsprocessen är avslutad. 12 Version Ny AC-styrning aug 2014

13 Multipla enheter TAF Ett batteri av TAF-filter består av flera TAF-filter parallellt installerade som arbetar mot samma vattensystem. Varje enhet har en egen styrning för reningscykeln men den aktiva DP-givaren är kopplad endast till första filtret (master) i batteriet. Utgången End of cycle på det första filtret är kopplad till ingång DP i styrenheten för det andra filtret. Utgången End of cycle på det andra filtret är kopplad till ingång DP i styrsystemet för det tredje filtret, o s v till det sista filtret i batteriet. Detta innebär att filtren kommer spola ett i taget i sekvens efter varandra. Initiering av reningscykeln: Styrenheten för det första filtret i batteriet initierar reningscykeln på motsvarande sätt som för en sigelinstallation (se 4.1). I varje filter därefter initieras reningscykeln genom att en DP-signal (varar 15 sek) från föregående filter erhålls via utgång End of cycle. Reningscyklen: Se föregående sida En enhet TAF. 13 Version Ny AC-styrning aug 2014

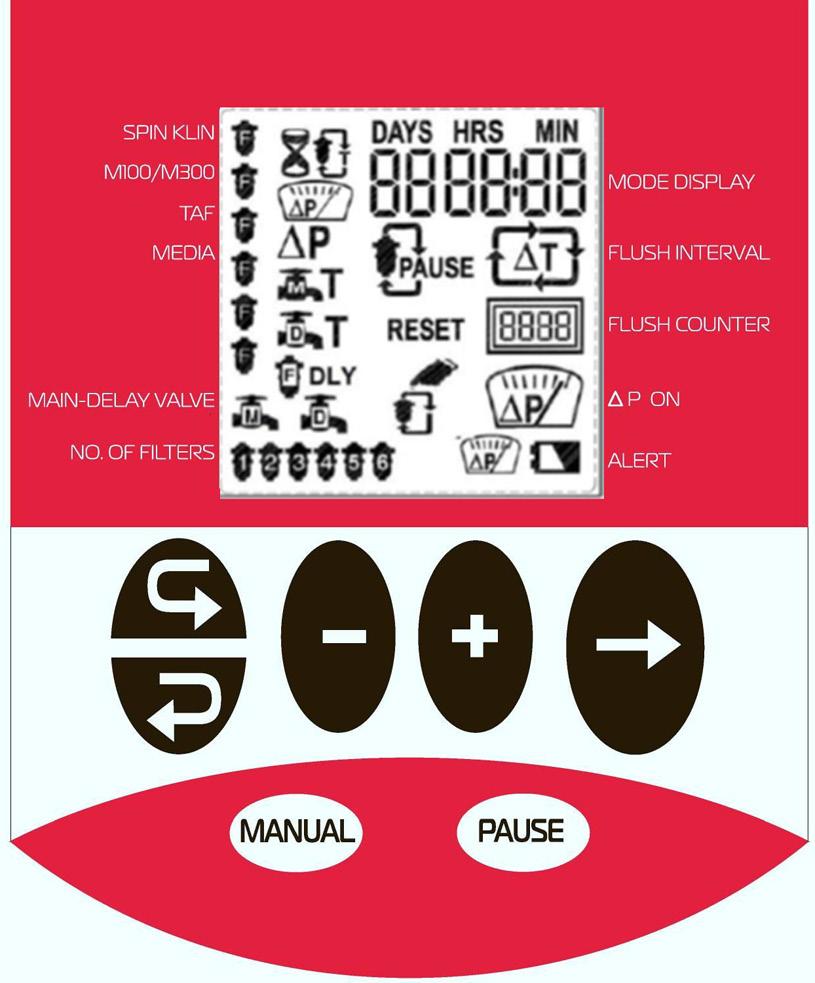

14 ANVÄNDARPANELEN Användarpanelen till Amiads styrenhet består av: Display - en rektangulär LCD-skärm (se nedan) Keyboard - en 7-tangenters keyboard Rubriker visas utmed displayen till höger och vänster 14 Version Ny AC-styrning aug 2014

15 Tangenter: Framåttangent - används för att bläddra framåt (medurs) genom styrenhetens skärmar Bakåttangent - används för att bläddra bakåt (moturs) genom styrenhetens skärmar Minus- och plustangent - används för att redigera numeriska fält och för att fastställa/avlarma grafiska fält Piltangent - används för att flytta mellan element inom den aktuella skärmen och för att gå igenom siffror eller grafiska element inom ett fält Manualtangent - används för att starta eller stoppa en manuell backspolningscykel Pausetangenten - används för att sätta styrenheten i pausläge och för att sätta tillbaka den i normalt driftläge. Rubriker (vänster sida) Spin Klin, M100/300, TAF, Media, SIGMA är olika typer av filter som kan styras av enheten. En filterikon visas vid sidan av vald modell. Main Valve/Delay Valve visas om respektive ventil är definierad i enheten. M = Main valve (huvudventil) och D = Delay valve (fördröjningsventil). No. of filters visar antal filter som är definierade i enheten. Rubriker (höger sida) Mode display visar under filterfas tiden kvar till nästa reningscykel startar. Under spolfas visas tiden kvar till reningscykeln är avslutad. Under programmeringsfas tiden mellan timerstyrda reningscykler. Flush interval visar en delta T ikon under filtreringsfas. Delta T försvinner under reningsfasen. Flush counter visar antal utförda spolningar. Delta P visas när signal från DP-givare är aktiverad, d v s den signal som ger styrenheten order att starta reningscykeln. Alert visar fel på systemet. Normalt beroende på igensatt nätsil och att filtret inte kan rengöra sig självt. 15 Version Ny AC-styrning aug 2014

16 INMATNING AV DATA Styrenheten är förprogrammerad i fabrik med standardinställningar. För normal drift behövs endast ett tidsintervall mellan rengöringscykler, lämpligt för applikationen, matas in (se kapitel 7.0 Konfiguration). I de fall då huvudventil skall identifieras, se kapitel 7.0 Konfiguration eller rådgör med leverantören. I de fall fördröjningsventil är aktuell, rådgör med leverantören. Det är också möjligt att ändra följande parametrar (rådgör med leverantören): Val av filtertyp (styrenheten kan använda 5 olika filtertyper). Val av antal filter som skall övervakas av styrenheten. Inställning av tid för fördröjning innan start av reningscykel (vid kontinuerlig DP-signal). Inställning av ignorera DP-fel och inställning av maximum antal tillåtna spolningar då DP-signal är aktiverad (antagligen beroende på igensatt sil). Om detta antal överstigs går styrenheten in i felläge och aktiverar ett alarm. Val av huvudventil. Val av fördröjningsventil. Inställning av öppning och stängningstider för huvud- alt. fördröjningsventil. Återställning till fabriksinställning. Inställning av fördröjning mellan spolcykler (vid multi-filter-installation). Övervakning av utgångar. Återställning av spolräknare. Det är möjligt att mata in två typer av data: Val av parametrar - Val av parametrar från en fördefinierad lista i styrenhetens minne. Inmatning av nummer - Förse styrenheten med numerisk data. Numerisk inmatning sker med hjälp av pil-, plus- och minustangenter. Flytta till den önskade siffran med piltangentern och ändra värdet med plus- och minustangenterna. Tryck på returknappen (forwar-key) för att spara till styrenhetens minne. I den grafiska datainmatningen används piltangenten för att flytta längs de möjliga alternativen (grafiska ikoner) som finns. Plus- och minustangenterna används för att välja alternativ. Tryck på returnknappen (forward key) för att spara till styrenhetens minne. 16 Version Ny AC-styrning aug 2014

17 KONFIGURATION Ändring av styrenhetens konfiguration görs i användarläge (user mode) och serviceläge (technician mode). Användarläge Inställning av reningsintervall (timerstyrd reglering) Använd forward-tangenten för att flytta till följande skärm från huvudskärmen. DAYS = dagar HRS = timmar MIN = minuter Använd piltangenten för att flytta mellan siffrorna. Välj siffra som ska ändras (markören blinkar). Anänd plus- respektive minustangenterna för att ställa in önskat värde. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. Notera: Nya inställningar är aktiverade när skärmen lämnas. Inställning av rengöringstid Använd forwardtangenten för att flytta till följande skärm. SEC = sekunder 17 Version Ny AC-styrning aug 2014

18 Använd piltangenten för att flytta mellan siffrorna. Använd plus- respektive minustangenterna för att ställa in önskad reningstid. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. Notera: Ny spoltid är nu aktiverad när nästa reningscykel startar. Serviceläge För att aktivera serviceläge tryck på plus-, minus- och manualtangenterna samtidigt och håll dem nedtryckta under 5 sekunder. Använd sedan forwardtangenten för att flytta till följande skärm. Notera: Serviceläge avaktiveras efter 60 sekunders inaktivitet och återgår till användarläge. Val av filtertyp När serviceläge aktiveras visas följande skärm. Spin Klin M100/300 TAF Media SIGMA Här visas vilken filtertyp som valts. TAF ska vara markerat. Använd plus- respektive minustangenterna för att ändra filtertyp. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. 18 Version Ny AC-styrning aug 2014

19 Återställning till fabriksinställning samt återställning av spolräknare Använd forwardtangenten för att flytta till följande skärm. Tryck på manualtangenten för att nollställa spolräknaren. Tryck på plus- respektive minustangenterna samtidgt under 5 sekunder för att återställa styrenheten till fabriksinställningar (utan att återställa spolräknaren). Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. Notera: För att lämna serviceläge och återgå til användarläge tryck på manual- och pausetangenterna samtidigt under 1 sekund. Det går också bra att vänta i 60 sekunder, då automatisk återgång till användarläget sker. Test av styrenhetens 1/0-signaler Använd forwardtangenten för att flytta till följande skärm. 19 Version Ny AC-styrning aug 2014

20 Använd piltangenten för att visa akutell konfiguration. Använd piltangenterna för att bläddra mellan ikonerna för magnetventilerna. Efter 10 sekunder börjar vald ikon blinka. Använd plustangenten för att aktivera en signal. Använd minsutangenten för att avaktivera en signal. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. Notera: När skärmen lämnas avaktiveras alla utgångar. Fördröjning mellan filter Används endast i flerfilterinstallation och definierar fördröjningstiden mellan filter vid renspolning. Använd plus- respektive minustangenterna för att ställa in DP-fördröjning. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. 20 Version Ny AC-styrning aug 2014

21 Inställning av antal filter Använd forwardtangenten för att flytta till följande skärm från huvudskärmen. Använd piltangenten för att bläddra mellan filterikonerna på skärmen. När markören placeras över ikonen börjar den blinka. Medan markören blinkar aktivera med plustangenten, avaktivera med minustangenten. Använd forward- eller backwardtangenterna för att bekräfta och flytta till näste respektiver föregående skärm. Är huvudventil (M) och fördröjningsventil (D) aktiverade syns även dessa i skärmen. Notera: Styrenheten kan drifta 6 st magnetventiler. Inställning av fördröjningsventil Använd forwardtangenten för att flytta till följande skärm. Använd plus- respektive minustangenterna för inställning av önskad tidsfördröjning av ventil. Använd forwardtangenten för att flytta till följande skärm. 21 Version Ny AC-styrning aug 2014

22 Använd plus- respektive minustangenterna för att aktivera/avaktivera funktionen. Inställning av huvudventil Använd forwardtangenten för att flytta till följande skärm. Använd plus- respektive minustangenterna för att aktivera/avaktivera funktionen. 22 Version Ny AC-styrning aug 2014

23 Använd forwardtangenten för att flytta till följande skärm. Använd plus- respektive minustangenterna för inställning av önskad tidsfördjörning av ventil. Tiden som ställs in är för öppning respektive stängning av ventilen under reningsfasen. Inställningar för DP-fel (alarm) Definierar antal spolcykler innan felsignal aktiveras; maximum antal tillåtna spolningar då DPsignal är aktiverad (antagligen bereonde på igensatt sil). Om detta antal önskas går styrenheten in i felläge och aktiverar ett alarm. Möjliga val (0-9). Använd forwardtangenten för att flytta till följande skärm. Använd plus- respektive minustangenterna för att ställa in önskat värde. Off = DP-fel är avstängt. Ingen alarmsignal utgår. On1 = DP-fel är aktiverat. Alarm utgår om DP-signal kvarstår efter 1 renspolning. On2 = DP-fel är aktiverat. Alarm utgår om DP-signal kvarstår efter 2 renspolningar. O s v upp till On9 vilket är max. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. 23 Version Ny AC-styrning aug 2014

24 Inställning av DP-fördröjning Använd forwardtangenten för att flytta till följande skärm. SEC = sekunder. Den tid som DP-signal är måste vara konstant för att aktivera en renspolning på DP. Använd plus- respektive minustangenterna för att ställa in DP-fördröjning. Använd forward- eller backwardtangenterna för att bekräfta och flytta till nästa respektive föregående skärm. 24 Version Ny AC-styrning aug 2014

25 ÖVERVAKNING Under normal drift av styrenheten är det möjligt att: Övervaka statusen på styrenheten. Avläsa information angående utförda aktiviteter och ingripa i reningsprocessen. Huvudskärm Visar aktuell status för styrenheten. Filtreringsläge När systemet befinner sig i filtreringsläge (inte rengöringsläge) visar huvudskärmen följande parametrar Filtertyp. 2. Huvudventil, fördröjningsventil visas om de är konfigurerade. 3. Antal filter som styrenheten övervakar. 4. Kvarvarande tid till nästa reningscykel. När tiden är mindre än en dag försvinner days från skärmen. 5. Indikerar filtreringsläge (försvinner under reningscykeln). 6. DP-givare sänder en kontinuerlig signal till styrenheten. 7. Indikerar larmläge (alt låg batterinivå, gäller endast DC-styrenhetern). 25 Version Ny AC-styrning aug 2014

26 Rengöringsläge När systemet befinner sig i rengöringsläge visar huvudskärmen följande parametrar Filtertyp. 2. Huvudventil, fördröjningsventil visas om de är konfigurerade. 3. Antal filter som styrenheten övervakar. Filter som rengörs blinkar. 4. Kvarvarande tid stängning av ventil. Notera att när tiden är mindre än 1 minut kvar visar styrenheten 1 minut. När kvarvarande tid är mellan 1 och 2 minuter visas 2 minuter o s v. 5. Indikerar rengöringsläge. Skärmar för räkning av utförda reningscykler För att visa dessa skärmar använd forward- eller backward tangenterna för att komma till nedanstående skärm. Använd sedan pil-höger-tangenten för att bläddra mellan de olika alternativen. Det finns totalt 4 stycken skärmar för räkning av reningscykler. Den första skärmen visar totalt utförda spolcykler av styrenheten (upp till 6 siffror). Nollställning av räknare kan endast utföras genom att återställa styrenheten till fabriksinställning (factory default). Flush counter The Counter s icon 26 Version Ny AC-styrning aug 2014

27 Den andra skärmen visar antal reningscykler orsakade av mauell start. Flush counter Manual Flush Icon Den tredje skärmen visar antal reningscykler orsakade av DP-signal. Flush counter The DP Icon Den fjärde skärmen visar antal reningscykler orsakade av timer. Flush counter Timer Interval Icon 27 Version Ny AC-styrning aug 2014

28 Manuella aktiviteter Följande manuella aktiviteter kan utföras: Start av reningscykel - Tryck på manualtangenten och håll den intryckt under 5 sekunder. Detta startar en ny reningscykel. Stoppa en pågående reningscykel - Tryck på manualtangenten och håller den intryckt under 5 sekunder. Utförs när styrenheten befinner sig i reningsläge. Pågående reningscykel stoppas då genast. Återställa DP-fel (alarm) - Tryck på manualtangenten och håll den intryckt under 5 sekunder. Detta återställer styrenheten. Pausa driften på styrenheten - Tryck på pausetangenten och håll den intryckt under 5 sekunder. Detta pausar driften på styrenheten. Om paus aktiveras under filtreringsläge går styrenheten genast in i pausläge. Om paus aktiveras under reningsläge avbryts reningscykeln och styrenheten går genast in i pausläge. Återställning av pausfunktion - Tryck på pausetangenten och håll den inryckt under 5 sekunder. När styrenheten återställts fortsätter nedräkning från det läge den befann sig i innan pausen. 28 Version Ny AC-styrning aug 2014

29 FELHANTERING DP-alarm Amiad s styrenhet kan upptäcka och svara på igensättning av filter. Detta görs genom övervakning med en differenstryckvakt (DP-givare). Vid ett förinställt värde (0,5 bar) aktiveras reningscykeln. Vid avslutad reningscykel övervakar styrenheten DP-signal i 30 sekunder. Om DP-signalen är aktiverad under hela denna tid startas en ny reningscykel. Efter att ha utfört 1-9 sådana cykler (inställbart) och DP-signalen kvarstår går filtret in i felläge. Kontrollera filtrets nätsil och rengör den manuellt vid behov. Tryck på manualtangenten och håll den intryckt under 5 sekunder för att återställa larmet. TEKNISK DATA Elektriska anslutningar Utgångar OUT1-OUT6: Detta är anslutningar för växelströms magnetventiler (24 VAC). Om man anger en ventil som huvudventil kommer dess utgång alltid att vara OUT6. Motor: Utgångar för en 230 VAC motor. Utgången är aktiverad under samma tid som den första utgången för en magnetventil är aktiverad. Utgången för motor aktiveras 2 sekunder efter det att utgången för magnetventilen är aktiverad. Alarm: Detta är en potentialfri utgång som kan ge en puls för ett larm. Utgången aktiveras när ett valt antal spolcykler har genomförts med kvarvarande signal från differenstryckgivaren. Detta sker när filtret är igensatt. End of cycle: Detta är en potentialfri utgång som kan ge en signal till ett externt styrsystem (slav) och kan användas för att sammankoppla flera enheter TAF-filter. Pulsen varar i 5 sekunder. Se Bilaga A. Ingångar DP: Detta är ingången för differenstryckvakten. 29 Version Ny AC-styrning aug 2014

30 ELSCHEMA 30 Version Ny AC-styrning aug 2014

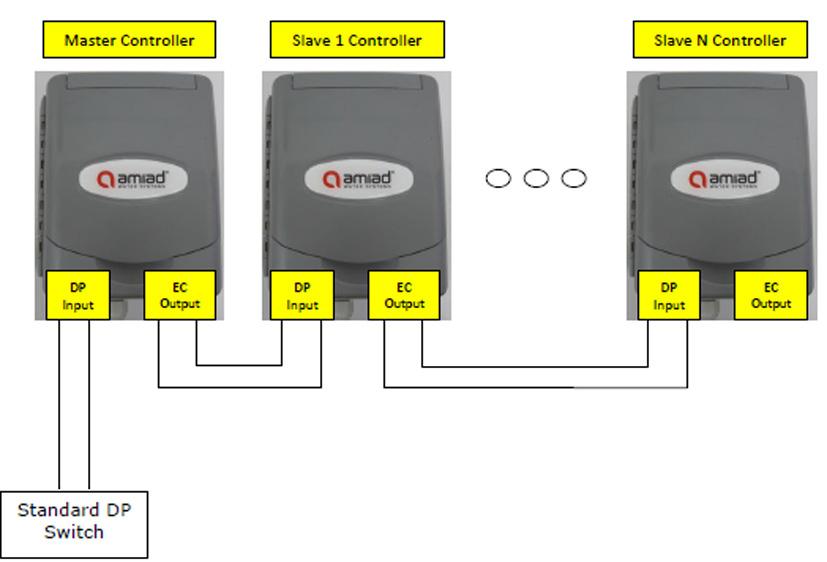

31 BILAGA A För att styra ett batteri av filter som består av ett större antal filter än vad en styrenhet kan hantera kan ett antal enheter kopplas samman. DP-givaren läser av tryckfallet över hela batteriet och är kopplad till den första styrenheten i serien (master). Ugång EC (End of cycle) på master är kopplad till DP input på nästa styrenhet i serien (första slaven). På detta sätt kan så många styrenheter som är nödvändiga för applikationen sammanlänkas. När DP-givaren sänder en signal till master initieras en spolcykel. När denna spolcykel är avslutad sänds en signal via utgång EC till nästa styrenhet att starta en spolcykel, o s v. Detta pågår tills samtliga filter i batteriet har rengjorts. 31 Version Ny AC-styrning aug 2014

32 8.0 RESERVDELSLISTA TAF-750 R50 Super Ritn nr Antal Benämning Aquadrip nr 1 1 Skyddskåpa drivenhet Skruv M5 x 8 (rostfri) 2 1 Styrenhet 220V Konsol för styrenhet Motor 220V Motorkonsol Skruv M6 x 25 (rostfri) Bricka M6 (rostfri) Mutter M6 (rostfri) 4 1 Koppling motoraxel Stoppskruv M6 x 6 (rostfri) Snäckskruv Låspinne 3 x 20 (rostfri) Bussning snäckskruv O-ring 45 x 3, U-ring O-ring 30 x Styrning snäckskruv Fjäder styrning snäckskruv Skydd styrning snäckskruv Skruv M6 x 15 (rostfri) 8 1 Konsol styrutrustning Skruv M6 x 15 (rostfri) 9 1 Differenstryckgivare Mutter M4 (rostfri) Skruv M4 x 10 (rostfri) L-nippel 1/4 x 8 mm L-nippel 1/4 x 8 mm Rör 8 mm (högtryck, röd) Rör 8 mm (högtryck, blå) Pilotventil 24 V AC, NO 50Hz L-nippel 1/4 x 8 mm L-nippel 1/4 x 6 mm L-nippel 1/4 x 8 mm Rör 6 mm (ventilation) Rör 8 mm (högtryck, röd) Rör 8 mm (högtryck, röd) 11 1 Flänsadapter (BSPT) Flänsadapter (NPT) Bricka M6 (rostfri) Skruv M6 x 25 (rostfri) 32 Version Ny AC-styrning aug 2014

33 Ritn nr Antal Benämning Aquadrip nr 12 1 Filterhus (BSPT) Filterhus (NPT) Filter 1/4 (plast) L-nippel 1/4 x 8 mm T-nippel 8 x 8 x 1/ Plugg 1/ Tryckutjämningsrör Tryckutjämningsbricka O-ring P Sugskanner Axel sugskanner Spännstift 3 x 30 (rostfri) Munstycke sugskanner Skruv 4 x 20 (rostfri) TAF-750 nätsil rostfritt stål 10 mikron TAF-750 nätsil rostfritt stål 25 mikron TAF-750 nätsil rostfritt stål mikron 3050XX 15 1 TAF-750 nätsil rostfritt stål mikron 30509X 15 1 TAF-750 nätsil rostfritt stål mikron 305XXX O-ring P Lager sugskanner O-ring P Lock (TAF-750) O-ring P Förskruvning filterhus (T-filter) Hydraulisk ventil 1 1/ L-nippel 1/4 x 8 mm 20 1 Tryckutjämningsbricka O-ring P Version Ny AC-styrning aug 2014

34 9.0 SPRÄNGSKISS TAF-750 R50 Super 34 Version Ny AC-styrning aug 2014

35 10.0 RESERVDELSLISTA TAF-750 DN80 Ritn nr Antal Benämning Aquadrip nr 1 1 Skyddskåpa drivenhet Skruv M5 x 8 (rostfri) 2 1 Styrenhet 220V Konsol för styrenhet Motor 220V Motorkonsol 4 1 Koppling motoraxel Stoppskruv M6 x 6 (rostfri) Snäckskruv Låspinne 3 x 20 (rostfri) Bussning snäckskruv O-ring 45 x 3, U-ring O-ring 30 x Styrning snäckskruv Fjäder styrning snäckskruv Skydd styrning snäckskruv Skruv M6 x 15 (rostfri) 8 1 Konsol styrutrustning Skruv M6 x 15 (rostfri) 9 1 Differenstryckgivare Mutter M4 (rostfri) Skruv M4 x 10 (rostfri) L-nippel 1/4 x 8 mm L-nippel 1/4 x 8 mm Rör 8 mm (högtryck, röd) Rör 8 mm (högtryck, blå) 10 1 Pilotventil 24 V AC, NO 50Hz L-nippel 1/4 x 8 mm L-nippel 1/4 x 6 mm L-nippel 1/4 x 8 mm Rör 6 mm (ventilation) Rör 8 mm (högtryck, röd) Rör 8 mm (högtryck, röd) 11 1 Flänsadapter (BSPT) Flänsadapter (NPT) Bricka M6 (rostfri) Skruv M6 x 25 (rostfri) 12 1 Filterhus R80/DN80 BSPT 12 1 Filterhus R80/DN80 NPT Filter 1/4 (Plast) 35 Version Ny AC-styrning aug 2014

36 Ritn nr Antal Benämning Aquadrip nr L-nippel 1/4 x 8 mm L-nippel 8 x 1/ Huvpackning 3/ Huv 3/ Stödring för fläns DN Fläns sammanställning 3 T (DN80) O-ring P /4 plugg 13 1 Tryckutjämningsrör Tryckutjämningsbricka O-ring P Sugskanner Axel sugskanner Spännstift 3 x 30 (rostfri) Munstycke sugskanner Skruv 4 x 20 (rostfri) TAF-750 nätsil rostfritt stål 10 mikron TAF-750 nätsil rostfritt stål 25 mikron TAF-750 nätsil rostfritt stål mikron 3050XX 15 1 TAF-750 nätsil rostfritt stål mikron 30509X 15 1 TAF-750 nätsil rostfritt stål mikron 305XXX O-ring P Lager sugskanner O-ring P Lock (TAF-750) O-ring P Förskruvning filterhus (T-filter) Hydraulisk ventil 1 1/ L-nippel 1/4 x 8 mm 20 1 Tryckutjämningsbricka O-ring P Version Ny AC-styrning aug 2014

37 11.0 SPRÄNGSKISS TAF-750 DN80 37 Version Ny AC-styrning aug 2014

38 12.0 ANSLUTNINGSSCHEMA STYRSYSTEM Från och med version 10 ger OUT2 24 VAC vid felläge! 38 Version Ny AC-styrning aug 2014

39 AQUADRIP AB Box 8008 Tel Fax SE VÄXJÖ 39 Version Ny AC-styrning aug 2014
