1 Installationsmanual Platin Garden Comfort Installationsmanual 07--9

2 INSTALLATIONSVILLKOR Vid försummelse upphör garantier att gälla. I förpackningarna medföljer eventuella separata anvisningar för tillbehör som köpts från GRAF. Kontakta Conclean omedelbart om det saknas några anvisningar. Installationsanvisningar ska alltid följas. Kontrollera alltid att det inte finns skador på tanken innan den sänks ner i schakten. Drift- och underhållsanvisningar ingår inte i denna manual, de återfinns i separat bruksanvisning.

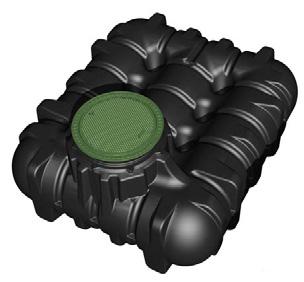

3 Innehåll Platin tank 0 Garden Comfort teknikpaket Platin filterpaket 5 Drift och underhåll 6 PLATIN Garden comfort - paketet innehåller TANK Lock FILTERPAKET TEKNIKPAKET st Platin tank 000 l, Artikelnr eller st Platin tank 5000 l, Artikelnr. 900 st Teleskopbetäckning Mini Artikelnr. 700 st Platin filterpaket. Artikelnr. 06 st Garden Comfort teknikpaket Artikelnr. 0

4 INSTALLATION AV PLATIN tank 000 L, 5000 L. TEKNISK DATA 0 (Mini) (Maxi) H Hges Htot L B Htot Hges Htot B Produktfakta 000 L 5000 L Art. nr Vikt 80 kg 50 kg Längd (L) 50 mm 890 mm Bredd (B) 00 mm 00 mm Höjd (H) 75 mm 950 mm Htot* = total height 050 mm 65 mm

5 max. 00. Installationsvillkor max.,5 to Teleskopsbetäckning Mini Teleskopbetäckning Maxi (tillval) >700 <000 max. 00 Täckningsdjup med teleskopbetäckning av plast. max. 00 Tål 50 kg. max. 00 Maximalt täckningsdjup med max. förhöjning,5 to och teleskopbetäckning. Endast i grönytor - inte under ytor med biltrafik. max.,5 to >700 >800 <000 max.,5 to max.,5 to >700 <000 >700 <000 Max. >700 >800 <00 max.,5 to Max. >700 >800 <000 Täckningsdjup med teleskopbetäckning av gjutjärn (tillval) under ytor med fordonstrafik, max,5 ton (tanken får ej ligga i grundvatten) max. max.,5,5 to to Täckningsdjup vid installation i grundvatten - skrafferat område specificerar maximal tillåten grundvattennivå kring tanken. (ej i ytor med biltrafik) >700 >700 >800 >800 <000 <000 Max. >700 >800 <00 Max. Max. >700 >800 <00 Max. 5

6 . Platin tank Tappstation med snabbkoppling för vattenslang - monteras i locket. Låsbart lock (PE) Teleskoprör (kan lutas upp till 5 grader) Tätningsring 5 Tankkupol 5 5. Installation och montering Befintlig mark Teleskoprör med lock Terassbotten Kringfyllning (singel, rundkornig, fraktion max 8-6) 5 Ytskikt (gräsyta, hårdgjord yta eller dylikt) 6 Platin tank 7 Tryckavlastning med betongring kring teleskopbetäckning av gjutjärn (tillval) (i ytor med fordonstrafik max,5 ton) 7 5 > 00 mm < 00 mm < 00 mm < 00 mm < 00 mm > 00 mm 6 6

7 . Installation i anslutning till fordonstrafikerade ytor Om tanken installeras i anslutning till trafikerade ytor med fordonslaster över,5 ton så ska minimiavståndet mellan trafikyta och tank vara minst schaktdjupets höjd. >H H >500 7

8 . Schakt och återfyllning Schaktdjupet ska var samma som höjden mellan tankens botten och överkant betäckning och bredden ska vara minst 00 mm bredare än tankens yttermått. Tanken placeras på en horisontell väl packad terassbotten. Tanken ska sedan fyllas till / med vatten innan återfyllning kring tanken får utföras. Återfyllning (singel, rundkornig, fraktion max 8-6) kring tanken utförs i flera lager, max tjocklek 0 cm, som packas väl innan nästa lager påförs. Stödhålen i Platintanken ska också fyllas och packas väl, se figur. Återfyllning och packning ska utföras så att tanken inte riskerar att skadas. Vibrerande packningsmaksiner får inte användas. I geografiska områden med risk för djup tjäle rekommenderas att markisolering (cellplast eller dylikt) förläggs ovan tanken för att förhindra frysning i tanken. Markisolering >00. /. / 8

9 . Kanalisation dagvattenledningar och skyddsrör Dagvattenledningar (dim0) till och från tanken ska förläggas med en lutning på minst % i flödesriktningen. Ledningsbädden ska packas väl för att undvika eventuella sättningar på ledningarna. Bräddavloppet ska ledas till dike, stenkista, kommunalt ledningsnät för dagvatten eller dylikt. >% Stuprör som är kopplade till regnvattentanken bör förses med lövsilar för att förhindra att löv och annat skräp belastar regnvattensystemets filter. Kanal Sewer >% Tryckslangar för bevattning, pumpning samt elkabel ska skyddas genom att de förläggs i tomrör, förslagsvis markavloppsrör dim0 eller likvärdigt. 5. Montering av teleskopröret A 5. Montering av teleskopröret. Innan teleskopröret monteras så ska tätningsring fästas i tankens kupol. Tätningsringen fästs i spåret på insidan av kupolen. För enklare montering används Glidex eller likvärdigt. Därefter förs teleskopröret ned och justeras till önskad nivå. A A Gång - och grönytor Viktigt: För att förebygga att trycklaster påverkar tanken A ska rundkornig singel (fraktion max 8-6) fylls kring A teleskopröret och packas väl. Återyllning och packning kring tankens kupol och teleskoprör måste utföras försiktigt för att undvika skador på tanken. När teleskopröret är på plats så förseglas det med locket för att undvika eventuella fallolyckor ned i tanken. Fordonstrafikerade ytor Om tanken installeras i ytor som trafikeras av fordonstrafik (max,5 ton) så måste teleskopröret förses med tryckavlastning runt om i form av betong (tryckklass 50 kr/m). Betongenringen som anläggs kring teleskopröret måste vara minst 00 mm bred och ca 00 mm tjock. Den minsta tillåtna överbyggnadstjockleken över tanken ska vara minst 700 mm och max 000 mm. Teleskoprör och lock skall vara av gjutjärn (tillval)

10 6. Montering av förhöjningsring 6. Montering av förhöjningsring (tillval) Förhöjningsring möjliggör djupare placering av tank. Förhöjningsring förs ned i tanken efter att tätningsringen har monterats, se avsnitt 5.. Teleskopröret förs sedan ned i förhöjningsring. Glidex eller likvärdigt används för att underlätta montering. Teleskoprör (kan lutas upp till 5 grader) Förhöjningsring Tätningsring Tankkupol 0

11 Instruktion för installation av Teknikpaketet Teknikpaketet innehåller följande komponenter: Integra INOX dränkbar pump. Produktfakta Integra INOX dränkbar pump Art. nr Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Nominal power (kw) Feed height (m) Operating pressure max. delivery rate (l/h) max. suction height (m) max. suction lenght (m) max. submersion depth (m), Flottörset med filter för uppsugning av regnvatten i tanken. Tappstation med snabbkoppling för vattenslang. Extern (monteras på valfri plats i grönyta) / Intern (monteras i lock). Gul tryckslang (5 mm, ), 0 m ingår i paketet.

12 Installation av teknikpaketet Platin tank / Tappstationer med snabbkoppling intern och extern. Extern tappstation. Tryckslang förläggs i markavloppsrör för skydd Tappstation intern med snabbkoppling i lock Inlopp Skyddsrör för elkabel Gemensamt utlopp för tryckslang till extern tappstation och för elkabel. Förläggs i markavloppsrör. Pump Bräddavlopp/utlopp Flottörset med filter för uppsugning av regnvatten. T-koppling kopplas på slangen för förläggning av tryckslang till extern tappstation Pump Integra INOX Backventil (Non return valve) Mässingskoppling med gänga för tryckslang. (Brass hose screwing) Slangklämma (Hose clip) 5 Sugslang (Suction hose ) 6 Flottrörset med filter (Floating suction set) 7 Tryckreducerare (Reducer) 0 Tryckslang, gul, 5 mm, 0 m (Pressure hose, yellow colour, length 0 m) Elkabel med stickpropps kontakt, 0 m (Electricity supply, length 0 m) Slangkoppling med gänga (Hose screwing) Packning (Foam seal) 6 Tappstation intern - monteras i lock (Water plug socket intern) 5 Slangkoppling med vattenstopp (Hose coupling with water stop) 8 Mässingskoppling med gänga (Brass hose screwing) Fästanordning för pump (Fixing set for submersible pump) 5

13 Installation av filterpaket. TEKNISK DATA Ø0. INSTALLATION OCH MONTERING AV PLATIN FILTERPAKET. Förberedelser för filterkorg Innan filterkorgen installeras i tanken måste kedjorna monteras på korgen. Kedjorna monteras med krokarna i filterkorgens hål och justeras till önskad längd. Se figurer.

14 . Förberedelser i tanken Sifonen för bräddavloppet monteras i tanken från insidan i det lägsta utloppshålet enligt figur. Inloppsröret, dim00, (markavloppsrör ingår ej) förs in utifrån i något av tankens högre inloppshål. Den medföljande rostfria skenan justeras till teleskoprörets bredd och fästs sedan i kragen på rörets insida. Filterkorgen försedd med kedjor hängs på den rostfria skenan med enligt figur. Inloppsröret skjuts sedan in ca 00 mm i filterkorgens hål.

15 Drift och underhåll Egenkontroll av regnvattensystemet bör ske minst var tredje månad. Vid egenkontrollen ses systemet över okulärt med avseende på eventuella läckor på slangar, kopplingar eller rör samt om tanken och filter är smutsiga. Rekommenderat är att filterkorgen rengörs var -5 vecka beroende på årstid. Korgen lyfts ur tanken och spolas ren så att alla porer i filtret blir rena. OBS! Viktigt att filterkorgen sätts tillbaka korrekt i tanken, inloppsröret ska sticka in ca 00 mm i filterkorgen. Sifonen vid bräddavloppet kontrolleras också och rensas vid behov. Utöver filtrena rekommenderas även att eventuella lösvsilar på stuprör rensas från skräp. En komplett service av regnvattensystemet rekommenderas ungefär vart femte år. Servicen utförs i följande steg:. Regnvattentanken töms helt. Pump och filterkorg plockas ut.. Tank, filter, sifon vid bräddavlopp och övriga delar i tanken spolas rent med vatten.. Kontrollera noga att alla delar monteras tillbaka korrekt. Vintertid Under vinterhalvåret när regnvattensystemet inte används rekommenderas att pumpens elektricitet kopplas bort. Eventuellt lyft även pumpen upp ur tanken, kopplas bort och förvaras där det inte finns risk för frysning. 5
