2 En enkel lösning för rening av bad-, disk- och tvättvatten i fritidshus Avsedd för rening av BDT-vatten (gråvatten) Anpassad för fritidshus Får ej belastas med klosettvatten dvs fekalier eller urin Flöde/reningskapacitet Upp till 5pe 500 l/dygn 13 June 2012 Uponor 2

3 Utprovad och säker teknik Biologiskt filter Filtrering genom filtertorv Uppfyller normal skyddsnivå miljöskydd Utlopp till öppet dike eller lämplig recepient Utprovad/testad av Tammerfors tekniska universitet 13 June 2012 Uponor 3

4 Filtertorven Rening bygger på fysikalisk, kemisk och biologisk behandling. Filtermediat torven är bra för tillväxten av mikroorganismer. Kan användas vid oregelbunden belastning tack vare torvens förmåga att binda vatten. Detta medför att reningsgraden bibehålls även efter en längre tids frånvaro från fritidshuset Filtertorv (60 l) Uponor-nummer June 2012 Uponor 4

5 Allmäna råd NFS 2006:7 Belastning av KL+BDT Hushållsavloppsspillvatten delas in i två fraktioner: Klosettvatten = Vatten från toaletter (urin, fekalier och papper) BDT-vatten = resten av hushållets avloppsvatten (bad, disk och tvätt) 13 June 2012 Uponor 5

6 Allmäna råd NFS 2006:7 Belastning utan klosettvatten Klosettvattnet leds till en sluten tank eller så används en torr lösning Resterande avloppsvatten leds till Uponor BDT Easy gråvattenfilter Till sluten tank Till Uponor BDT Easy Klosettvatten (urin, fekalier) % av total belastning BDT vatten (bad, disk och tvätt) % av total belastning BOD % 28 58% Tot-P 1,5 75% 0,6 25% Tot-N 12,5 90% 1,4 10% 13 June 2012 Uponor 6

7 Allmäna råd NFS 2006:7 Reduktionskrav för BDT vatten In Kravnivå utsläppt mängd g/p,d Min Krav Reningsgrad % Uponor BDT Easy - reningsgrad Klarar kraven BOD (Normal/Hög nivå) 82% 90% ja Tot-P 0,6 0,6 (Normal nivå) 0% 20% ja 0,2 (Hög nivå) 67% 20% nej Tot-P (fosfatfritt) 0,15 0,6 (Normal nivå) 0% 20% ja 0,2 (Hög nivå) 0% 20% ja Tot-N 1,4 7 (Hög nivå) 0% ---- ja 13 June 2012 Uponor 7

8 Huvudkomponenter Filterhus Lock Avluftningsrör Inlopp 75 mm Utlopp 75 mm Spridningsplatta Filtertorv 60 kg Lock Spridningsplatta Fästpunkt för montering på berg Avluftningsrör Inlopp 75 mm Specialtorv Filterhus Utlopp 75 mm 13 June 2012 Uponor 8

9 Teknisk data Mått längd 1190 mm bredd 995 mm höjd 850 mm Vikt: 35 kg Material: Polyeten och rostfritt stål Höjd inlopp 620 mm Filterhus volym: 300 liter 995 mm 1190 mm 620 mm 850 mm 13 June 2012 Uponor 9

10 Komplett paket, klart för start! Uponor-BDT Easy Uponor-nummer RSK-nummer Enkel att lagra, hantera och transportera Komplett paket, endast 95 kg 13 June 2012 Uponor 10

11 1. Filter hus Delar paketet 2. Lock 3. Ventilation/breddavlopp rör A 4. Ventilation rör B 5. Ventilations huv 6. Inloppsrör Ø75mm 7. Vattenlåsböj 8. Utloppsrör Ø75mm 9. Uppsamlingsrör 10. Vattenfördelningsplatta 11. Utloppsböj 12. Filtertorvssäck, 6 st 13. Fiberduk 14. Lecca säck, 1 st 15. Installationsanvisning 13 June 2012 Uponor 11

12 Förhöjningssats (tillbehör) 1. Förhöjningsring 2. Förhöjningsrör ventilation, 2 st 3. Buntband, 2 st 13 June 2012 Uponor 12

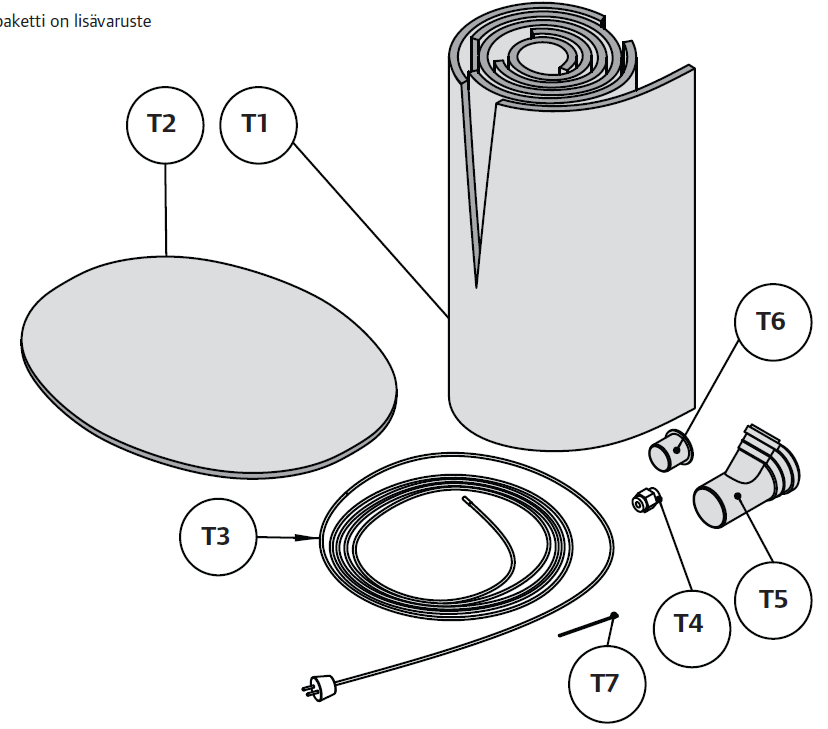

13 Vinter paket (tillbehör) 1. Isoleringsmatta 2. Isoleringshuv 3. Själv reglerande värmekabel (handel + 1m kabel + 5m värmekabel) 4. Kabelgenomföring 5. Grenrör 75/ Propp Buntband 13 June 2012 Uponor 13

14 Val av placering Valfri installationsplats Kan fästas direkt på berg Kräver ej stora maskiner eller redskap Avluftas genom fastigheten eller direkt via filtret Ovan marknivå Delvis under marknivå Helt under marknivå 13 June 2012 Uponor 14

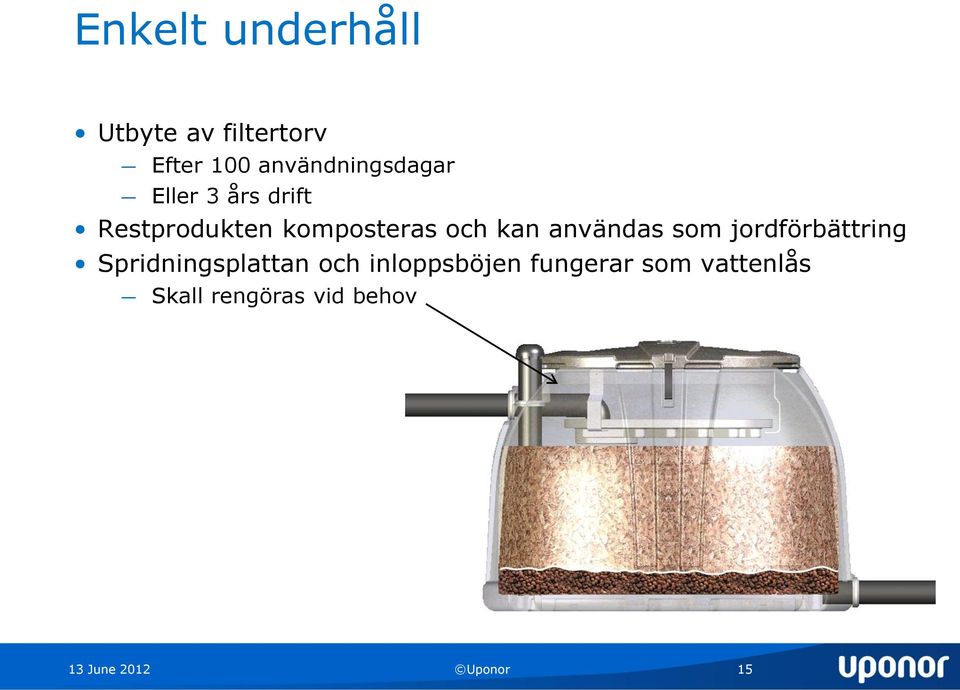

15 Enkelt underhåll Utbyte av filtertorv Efter 100 användningsdagar Eller 3 års drift Restprodukten komposteras och kan användas som jordförbättring Spridningsplattan och inloppsböjen fungerar som vattenlås Skall rengöras vid behov 13 June 2012 Uponor 15

16 Sammanfattning Uponor-BDT Easy Utprovad och robust teknik Lätt att transportera och installera Enkelt underhåll Valfri installationsplats Låga driftskostnader Kretsloppsanpassad Uppfyller normalskyddsnivå Vid användning av fosfatfria hushållskemikalier uppfylls hög skyddsnivå 13 June 2012 Uponor 16
