1 Installationsmanual pe Installationsmanual för entreprenörer GRAF reningsverk, fyrtanksystem med Carat-tankar

2 1. Installationsvillkor Vid försummelse upphör garantierna att gälla. I förpackningen medföljer eventuella separata anvisningar för tillbehör som köpts från GRAF. Kontakta Conclean omedelbart om det saknas några anvisningar. Kontrollera alltid att det inte finns några skador på tankarna innan de sänks ner i schaktet. Drift- och underhållsanvisningar ingår inte i denna handbok, de återfinns i bruksanvisning för fastighetsägaren. 2. Meddela driftgenomgång För att meddela besök för driftgenomgång ska entreprenörsintyg skickas in. I entreprenörs intyget framgår vilka uppgifter som entreprenören ska meddela Conclean. Driftgenomgång sker inom 10 veckor efter det att entreprenören har startat upp verket. Driftgenomgång ingår vid köp av reningsverk. Vid frågor kontakta Concleans service telefon RITNING Tank 1 Tank 2 Processstank Tank 3 Processtank Tank 4 TANK Schaktdjup 1,9 2,4 2,3 2,5 2,5 2,8 Höjd exkl hals Höjd: hals/stos Bredd Längd Vikt

Teleskopbetäckning Mini Teleskopbetäckning Maxi Täckningsdjup med teleskopbetäckning

Maximalt täckningsdjup med mellansektion (förhöjningsstos) och teleskopbetäckning.

av personbilar (utan grundvatten och vatten i jordlagren).

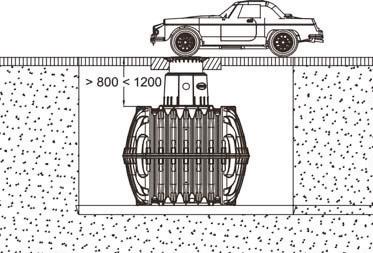

3 Teleskopbetäckning Mini Teleskopbetäckning Maxi Täckningsdjup med teleskopbetäckning av plast. Tål 150 kg. Maximalt täckningsdjup med mellansektion (förhöjningsstos) och teleskopbetäckning. Täckningsdjup med teleskopbetäckning av gjutjärn (klass B) i områden som trafikeras av personbilar (utan grundvatten och vatten i jordlagren). Tankar i Carat S-serien får inte installeras under områden som trafikeras av fordon som är tyngre än personbilar. Täckningsdjup vid installation i grundvatten det skuggade området anger det tillåtna nedsänkningsdjupet för Carat S-tankar. Är grundvattennivån högre ska tanken förankras med band eller likande. Inloppsrör ska nå cm in i tankarna. 3

4. Anläggning och montering 4.1 Ventilation Ventilation ska utföras så att naturlig ventilation (flöde) föreligger. Utsläppspunkt ska ej vara hinder för luftflöde t.ex.

Om det finns en bädd utan luftningsrör, stenkista eller pumpbrunn mellan verk och utsläppspunkt ska ett ventilationsrör monteras.

4 4. Anläggning och montering 4.1 Ventilation Ventilation ska utföras så att naturlig ventilation (flöde) föreligger. Utsläppspunkt ska ej vara hinder för luftflöde t.ex. kan utsläpp i bädd utan luftningsrör, stenkista eller användande av pumpbrunn begränsa luftflödet. Om det finns en bädd utan luftningsrör, stenkista eller pumpbrunn mellan verk och utsläppspunkt ska ett ventilationsrör monteras. På ventilationsrörert ska skyddshatten inte tryckas ner för långt så att ventilationsflödet reduceras. Istället för hatt kan en 90 gradersböj monteras. OBS! Extra ventilation Ventilation med öppet avlopp. Ventilation med bädd utan luftningsrör, stenkista eller pumpbrunn. Här monteras extra ventilationsrör. 4.2 Fyllnad Materialet omkring tankarna ska bestå av singel/kross med fraktion 8-16 och ska vara självpackande. Mellan tankarna ska avståndet vara minst 60 cm. Grundplattan ska bestå av kross som packas. 4.3 Styrskåp GRAF använder moderna kopplingsskåp med automatiska styrenheter med lagrade program. Anslut kopplingsskåpet till 230 V eller 380 V beroende av modell (säkring 10 A). Systemets styrenhet är förprogrammerad och levereras färdig för användning. Det finns två olika styrskåp beroende på anläggningens storlek: upp till 30 pe är det ett plastskåp, pe är det ett i metall. 4.4 Fällningsmedel Fällningsmedel (PAX XL 60) är ej med vid leverans av verket. Conclean installerar fällningsmedel vid driftgenomgång. 5. Modeller 5.1 Tankar Systemen består av olika storlekar av tankarna. Ritning och data, se avsnitt Styrskåp Upp till 6 hushåll består systemet av styrskåp av plast. Vid fler än 6 hushåll består systemet av styrskåp av metall. Skåp av plast Skåp av metall 4

5.3 Tillval Extern tank för fällningsmedel finns som tillval i olika

1 Användande av dunk Placering av dunk Dunk placeras i tank 2,

Det är Conclean som installerar dunken i samband med driftgenomgång.

, 25 liter (33 kg) används och dunken placeras stående. 6.

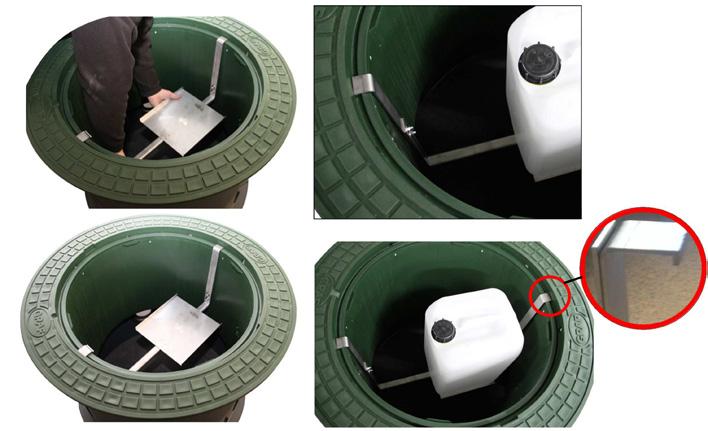

5 5.3 Tillval Extern tank för fällningsmedel finns som tillval i olika storlekar 6 Installation av behållare för fällningsmedel 6.1 Användande av dunk Placering av dunk Dunk placeras i tank 2, sedimenteringstank. Alternativt används extern tank. Det är Conclean som installerar dunken i samband med driftgenomgång. PAX XL 60, 25 liter (33 kg) används och dunken placeras stående. 6.2 Användande av extern tank Vid användade av extern tank för fällningsmedel ska en skyddsslang för kemslang dras mellan styrskåp och extrern tank, t.ex. pemslang 20 mm. 5

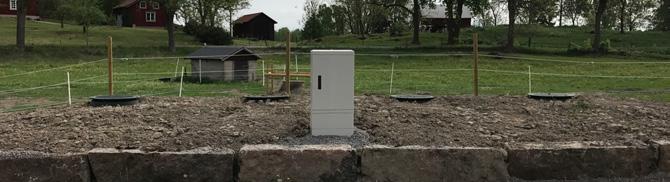

6 7. Installation Tankarna kan installeras på rad eller bredvid varandra. Upp till 6 hushåll är slangarna färgkodade. Över 6 hushåll är inte slangarna färgkodade. Här följer tre exempel. 7.1 Installation av tankar efter varandra med styrskåp av plast 6

7 Installation slangdragning Anläggning med behållare för fällingsmedel placeras under lock i tank 2, dunk om 25 liter. Dunkhållare placeras under lock i tank 2 Sugslang från tank 2 Matarslang till tank 4 Tank 1 Tank 2 Tank 3 Tank 4 styrskåp Tank 1 Tank 2 Processstank Tank 3 Processtank Tank 4 Ansluta slangar Slangarna träs genom två 110 mm rör som ansluts från styrskåpet till tankarna. Rören tillhandahåller entrepre nören. Slangarna monteras i verket med medföljande slangklamrar. För att undvika sammanblandning av slangarna är de färgkodade: Pump för matning (röd) à Röd (13 mm) Syresättning (rostfritt stål) à Blå slang (19 mm) Pump för avlopp (svart) à Svart (13 mm) Pump för slamåterföring (grå) à Vit (13 mm) Kemslang à Genomskinlig (4 mm), på bilden gul. Färgade slangpaket levereras som standard med en längd om 10 meter. Det är entreprenören som monterar luftslangarna i verket och skåpet. Slangarna dras i 110 mm markloppsrör. 7

7.2 Installation tankar bredvid varandra med styrskåp av plast Installation slangdragning styrskåp Tank 1 Processtank Tank 4 Tank 2

Rören tillhandahåller entrepre nören. Slangarna monteras i verket med medföljande slangklamrar.

Blå slang (19 mm) Pump för avlopp (svart) à Svart (13 mm) Pump för slamåterföring (grå) à Vit (13 mm) Kemslang à Genomskinlig (4 mm),

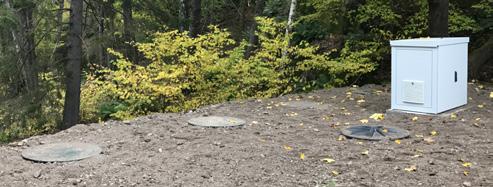

8 7.2 Installation tankar bredvid varandra med styrskåp av plast Installation slangdragning styrskåp Tank 1 Processtank Tank 4 Tank 2 Processstank Tank 3 Ansluta slangar Slangarna träs genom två 110 mm rör som ansluts från styrskåpet till tankarna. Rören tillhandahåller entrepre nören. Slangarna monteras i verket med medföljande slangklamrar. För att undvika sammanblandning av slangarna är de färgkodade: Pump för matning (röd) à Röd (13 mm) Syresättning (rostfritt stål) à Blå slang (19 mm) Pump för avlopp (svart) à Svart (13 mm) Pump för slamåterföring (grå) à Vit (13 mm) Kemslang à Genomskinlig (4 mm), på bilden gul. Färgade slangpaket levereras som standard med en längd om 10 meter. Det är entreprenören som monterar luftslangarna i verket och skåpet. Slangarna dras i 110 mm markloppsrör. 8

7.3 Exempel installation tankar efter varandra med styrskåp av metall.

Tank 1 Tank 2 Tank 3 Tank 4 Tank 5 Installation slangdragning styrskåp Extern kemtank, tillval Tank 5 Tank 1 Tank 2 Processstank Tank 3

9 7.3 Exempel installation tankar efter varandra med styrskåp av metall. Extern tank om 600 liter för fällningsmedel är monterad som extra tillval (tank 5). Tank 1 Tank 2 Tank 3 Tank 4 Tank 5 Installation slangdragning styrskåp Extern kemtank, tillval Tank 5 Tank 1 Tank 2 Processstank Tank 3 Processtank Tank 4 Ansluta slangar Slangarna träs genom markrör, 110 mm, som ansluts från styrskåpet till tankarna. Rören tillhandahåller entrepre nören. Slangarna monteras i verket med medföljande slangklamrar. Pump för matning (röd) à Röd (13 mm) Syresättning (rostfritt stål) à Blå slang (19 mm) Pump för avlopp (svart) à Svart (13 mm) Pump för slamåterföring (grå) à Vit (13 mm) Kemslang à Genomskinlig (4 mm), på bilden gul. Sangarna levereras som standard med en längd om 10 meter. Slangarna är inte färgkodade. Det är entreprenören som monterar luftslangarna i verket och skåpet. 9

10 8. Montering av styrskåp av plast För att förebygga överhettning ska styrskåpet placeras så att det inte exponeras för direkt solljus under en hel dag. Vid utomhusinstallation ska det externa styrskåpet installeras i marken, se nivåmarkering på pelaren. Lossa dörren genom att trycka ner sprinten med en mejsel 10

11 9. El Upp till 6 hushåll är strömmatningen 230 volt, 10 ampere. Vid fler än 6 hushåll, se datablad. Kontrollera att kompressorn går åt rätt håll. 10. Entreprenören utför uppstart 10.1 Vattenfyllning och start av reningsverket För provkörning av pumparna ska tankarna fyllas med sötvatten upp till minst hälften. Då tankarna är vattenfyllda sker start genom anslutning till nätspänning - styrelektroniken utför ett självtest. När själv testet är färdigt regleras systemet automatiskt Inställningar i funktionsläge för handkörning Då strömmen kopplas in visar displayen, larmet ljuder och den röda lampan blinkar. 1. Fel ställ klocka. Tryck ESC två gånger. Larmet bryts. 2. Tryck SET. Stega med pil till tid och datum. Tryck SET. Slå in tid Tryck SET. DD MM ÅÅ. Tryck SET. När tid och datum är inställt tryck SET. Tryck sedan ESC. 3. Steg tre ska endast göras då tankarna är fyllda till minst hälften. Stega med pil till handkörning funktion. Tryck SET. Kör igenom alla ventiler =på, 0=av. Tryck på ESC två gånger för att återgå till ursprungsmenyn. Klart! Om ventilerna fungerar syns det i tanken att pumpning (ventil 1,3,4) och luftning (ventil 2) sker. 11. Conclean utför driftgenomgång När entreprenören har fyllt med vatten, kopplat in elen, ställt in tid samt datum och handkört ventilerna är uppstarten klar. Därefter meddelas Conclean för driftgenomgång via entreprenörsintyg, se avsnitt 2. 11

12 Bilaga. Principskiss slangdragning. Vi reserverar oss för ändringar i teknisk data samt ev. tryckfel. Kontakt Växel: info@conclean.se Service: service@conclean.se
