1 MARS 2017 BORÅS STAD DETALJPLAN FÖR NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK

2

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg Sverige TEL FAX WWW cowi.se MARS 2017 BORÅS STAD DETALJPLAN FÖR NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK PROJEKTNR. A DOKUMENTNR. A RAP-001 VERSION UTGIVNINGSDATUM BESKRIVNING UTARBETAD GRANSKAD GODKÄND Jesper Nordén Christina Edström Jesper Nordén

4

5 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 5 INNEHÅLL 1 Objekt 7 2 Syfte 8 3 Underlag för undersökningen 8 4 Styrande dokument 9 5 Geoteknisk kategori 10 6 Arkivmaterial 10 7 Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga konstruktioner 13 8 Positionering 13 9 Geotekniska fältundersökningar Utförda sonderingar och insitu-försök Utförda provtagningar Utförda hydrogeologiska undersökningar Undersökningsperiod Fältingenjör Kalibrering och certifiering Provhantering 16 O:\A090000\A094284\DOC\MUR\A RAP-001.docx

6 6 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 10 Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjör Kalibrering och certifiering Provförvaring Hydrogeologiska undersökningar Utförda undersökningar Undersökningsperiod Fältingenjör Bergtekniska undersökningar Utförda undersökningar Undersökningsperiod Fältingenjör Markradonundersökning Utförda undersökningar Härledda värden Hållfasthets och deformationsegenskaper Hydrogeologiska egenskaper Markradonegenskaper Värdering av undersökning Härledda värdens spridning och relevans 22 BILAGOR Bilaga 1 Laboratorieundersökningar, rutinförsök Bilaga 2 Härledda värden, hållfasthetsegenskaper Bilaga 3 Härledda värden, deformationsegenskaper RITNINGSBILAGOR Plan Ritning G till G skala 1:400 (A1) Sektioner Ritning G till G skala 1:250 (A1) O:\A090000\A094284\DOC\MUR\A RAP-001.docx

7 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 7 1 Objekt COWI AB har på uppdrag av Borås Stad utfört en geoteknisk utredning, enligt IEG Rapport 4:2010, Tillståndsbedömning/klassificering av naturliga slänter, vägledning för tillämpning av Skredkommissionens rapporter 3:95 och 2:96 (delar av), samt en bergteknisk utredning i samband med att Borås stad avser detaljplanelägga del av fastigheten Norrmalm 1:1. I samband med den bergtekniska utredningen har även radonmätningar utförts. Undersökningen har utförts i samband med detaljplaneläggande av fastigheten Norrmalm 1:1, vid Ynglingagatan i stadsdelen Norrmalm i Borås. Delar av aktuellt planområde är sedan tidigare planlagt och omfattas av detaljplan P155 från I planuppdraget ska byggrätt ges för att möjliggöra uppförandet av flerbostadshus med ca 100 lägenheter. Området som har undersökts omfattar del av fastigheten Norrmalm 1:1 och omfattar totalt ca 8900 m² bestående av ett höjdparti mellan Ynglingagatan och Kråkekärrsgatan (Kv Knapen) samt en slänt ner i skogen där Ynglingagatan går ut i Folkungagatan (Kv Knekten). Se översiktskarta i Figur 1. Kv Knekten Kv Knapen Figur 1. Planområde inom det inringade området, möjlig byggnation på rödmarkerad mark (Källa: Uppdragsbeskrivning - Geoteknisk markutredning, Borås Stad, ) O:\A090000\A094284\DOC\MUR\A RAP-001.docx

8 8 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 2 Syfte COWI AB har på uppdrag av Borås Stad utfört en, enligt IEG:s Rapport 4:2010, detaljerad geoteknisk utredning i samband med detaljplanläggning av delar av Norrmalm 1:1 i Borås. Syftet med de geotekniska undersökningarna har varit att utgöra underlag för beskrivning av de geologiska, geotekniska samt hydrogeologiska förhållandena för det aktuella området. De geotekniska undersökningarna har även varit underlag för stabilitetsanalys samt beskrivning av grundläggningsförhållandena för det aktuella området. 3 Underlag för undersökningen Vid planering av de geotekniska undersökningarna har jordarts- och jorddjupskarta från Sveriges geologiska undersökning (SGU) använts tillsammans med grundkarta och planskiss med preliminära lägen för byggnation, erhållen av Borås stad. Vidare har kartmaterial från berörda ledningsägare nyttjats och ett platsbesök har också genomförts. Enligt SGU:s digitala jordartskarta utgörs jordlagren inom området av sandig morän samt ytlager av morän på urberg, se Figur 2. Figur 2. Urklipp från jordartskartan, aktuella områden markerade med blå-streckad linje (källa: sgu.se) Av jorddjupskartan från SGU framgår att förväntade jorddjup varierar mellan 0 och 3 m, se Figur 3. O:\A090000\A094284\DOC\MUR\A RAP-001.docx

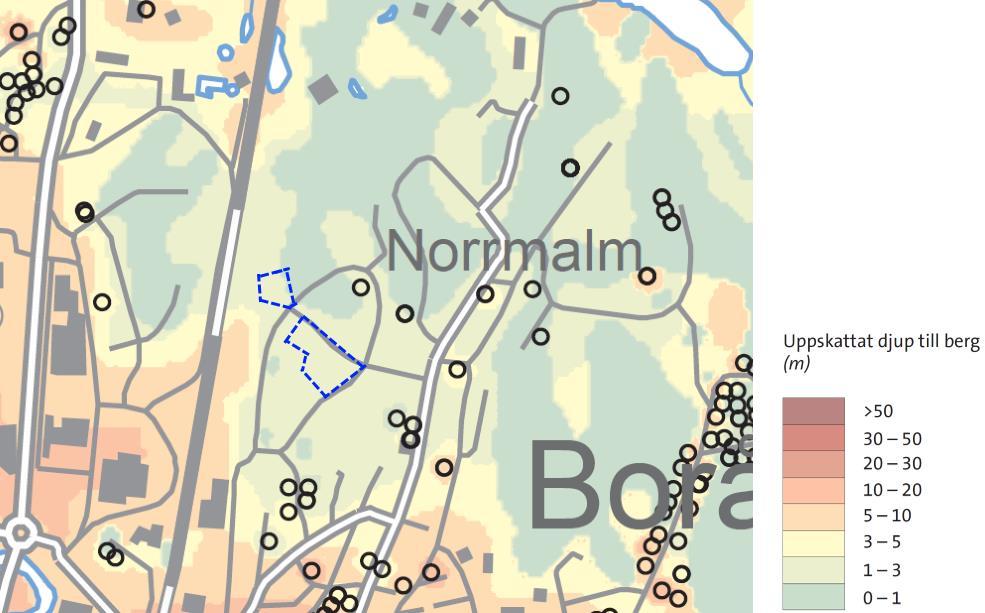

9 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 9 Figur 3. Urklipp från jordartskartan, aktuella områden markerade med blå-streckad linje (källa: sgu.se) 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För mer information gällande styrande dokument för specifika fält- och laboratorieundersökningar se Tabell 1 till Tabell 3 nedan. Tabell 1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SGF Rapport 1:2013 Geoteknisk fälthandbok samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Viktsondering (Vim) SIS-CEN ISO/TS :2005 Jord-bergsondering (Jb) SGF Rapport 4:2012 Störd provtagning, Skruvprovtagning (Skr) SGF Rapport 1:2013, Geoteknisk Fälthandbok Hydrogeologiska mätningar SS-EN ISO :2006 O:\A090000\A094284\DOC\MUR\A RAP-001.docx

10 10 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Tabell 3 Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Jordartsbestämning, beskrivning och klassificering BFR T21:1982 Vattenkvot SS , utgåva 3 5 Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2) enligt IEG Rapport 6:2008, Tillämpningsdokument EN Kapitel 11 och 12, Slänter och bankar. 6 Arkivmaterial Inga tidigare geotekniska undersökningar har funnits att tillgå. 7 Befintliga förhållanden 7.1 Topografi och ytbeskaffenhet Kv Knapen Det aktuella detaljplaneområdet vid Kv Knapen består till största del av skogsmark i anslutning till ett stort höjdparti med relativt branta slänter. Den nordvästra delen av området utgör högpunkten av det höjdparti som finns inom området med högsta nivån på ca Från högsta punkten på höjdpartiet faller markytan relativt brant ner till omgivande marknivå på ca +161 i områdets norra och östra del samt nivå ca +155 i områdets södra del. I områdets norra del, med infart från Ynglingagatan, finns en asfalterad parkeringsyta med ca tio platser på nivå ca Centralt i områdets södra del, med infart från Kråkekärrsgatan, finns en garagelänga med tillhörande grusplan på nivå ca +157,5. Vid tidpunkten för fältundersökningarna var byggbodar och O:\A090000\A094284\DOC\MUR\A RAP-001.docx

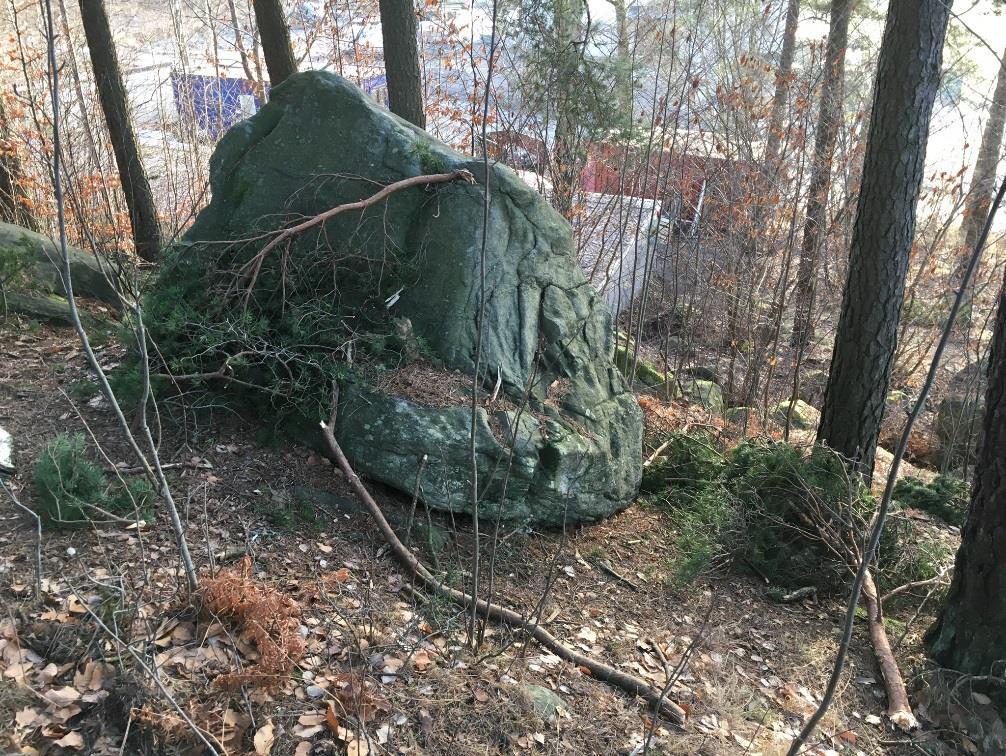

11 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 11 containrar tillhörande angränsande entreprenad uppställda på grusplanen, se Figur 4. Figur 4. Vy söderut av södra slänten inom Kv Knapen. Bakom blocket ses parkeringslängan samt byggbodar och containrar på grusytan (källa: COWI AB ) I områdets östra del återfinns en plan yta med ett transformatorhus i anslutning till Ynglingagatan på nivå ca +161,5. Västerut faller markytan inom området ner mot angränsande flerbostadshus med nivå på ca Området är bevuxet med träd, sly och gräs. Längs höjdpartiets södra slänt återfinns flera stora och små block direkt på markytan samt även delvis övertäckta av jord, se Figur 5. Figur 5. Vy norrut av södra slänten inom Kv Knapen från undersökningspunkt CW103. Toppen på höjdpartiet skymtas överst till höger (källa: COWI AB ) O:\A090000\A094284\DOC\MUR\A RAP-001.docx

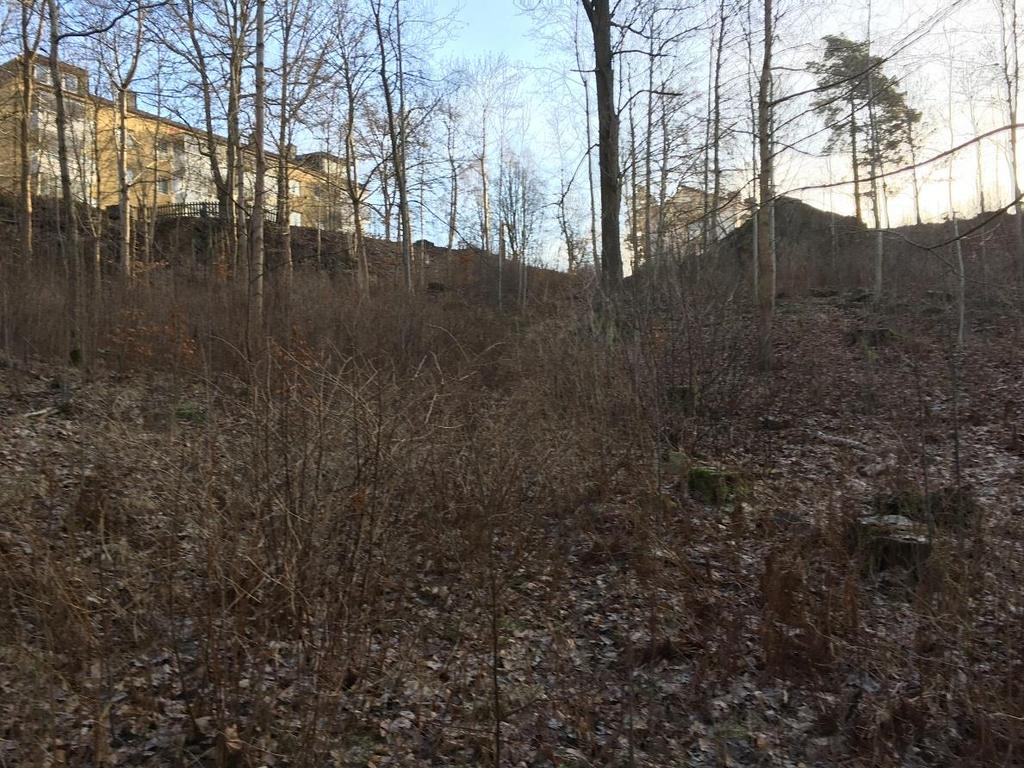

12 12 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Kv Knekten Detaljplaneområdet vid Kv Knekten består till största del av skogsmark på en långsträckt jordslänt, med en medellutning på ca 1:4,5, mellan angränsande bostadsmark i öst ner till järnväg i väst med släntfot på nivå ca Genom området går en trampad stig från norr som delas upp centralt i området där ena stigen leder i sydväst ner mot järnvägen och den andra ut i Folkungagatan i sydost. Denna stig ligger i en dalgång mellan slänten i öst och höjdpartiet i sydväst. Höjdpartiet, vars topp på nivå ca +160,5, utgörs av främst av berg i dagen, se Figur 6. Figur 6. Vy österut från mitten av den långsträckta slänten inom Kv Knekten, bild tagen från undersökningspunkt CW111. Överst till vänster, under staketet, skymtas bergslänten. Överst centralt ses dalgången med toppen på höjdpartiet överst till höger (källa: COWI AB ) Markytans nivå inom området varierar mellan ca +168 vid krönet av bergslänten i områdets nordligaste del ner till ca +144 i områdets västra del. Området är i huvudsak bevuxen med gräs, sly och glest förekommande träd. I områdets centrala delar samt längre västerut mot järnvägen finns ytliga block, se Figur 7. O:\A090000\A094284\DOC\MUR\A RAP-001.docx

13 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 13 Figur 7. Vy västerut från mitten av den långsträckta slänten inom Kv Knekten, bild tagen från undersökningspunkt CW111. Vid foten av slänten ses järnvägsbanken (källa: COWI AB ) Områdets östra del avgränsas av en brant bergslänt som övergår i jordslänt mot områdets södra del i anslutning till Folkungagatan. I områdets sydöstra del återfinns en grusad bilparkeringsyta på nivå ca +162, med plats för ca 8 bilar. Vid släntfot intill närliggande järnväg i anslutning till aktuellt område återfinns ytvatten. 7.2 Befintliga konstruktioner Undersökningsområdet vid Kv Knapen består till största delen av skogsmark samt parkeringsytor. Intill Ynglingagatan återfinns ett transformatorhus med flertalet ledningar i mark, bl a 12 kv matarkabel, som leder ut till ledningsstråk i trottoaren. Längs med Ynglingagatan och Kråkekärrsgatan återfinns ledningar för el och tele. Utöver detta återfinns garage och parkeringsytor som beskrivs i avsnitt Undersökningsområdet vid Kv Knekten består till största delen av skogsmark. Längs med Folkungagatan återfinns ledningar för el och tele. Aktuella områden ligger i ett bostadsområde och omges närmast av befintliga bostadshus med undantag av Kv Knapens södra del som angränsar till en fotbollsplan samt Kv Knapens västra del som angränsar till ett skogsområde vid järnvägen. 8 Positionering Inmätningar och avvägningar har utförts av Jan-Olof Gustafsson på samhällsbyggnadsförvaltningen, Borås stad, och redovisas i koordinatsystemet Sweref och i höjdsystemet RH O:\A090000\A094284\DOC\MUR\A RAP-001.docx

14 14 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Inmätningar och avvägningar har utförts i klass B i enlighet med SGF Rapport 1:2013 Geoteknisk Fälthandbok. 9 Geotekniska fältundersökningar Fältundersökningar har utförts i 15 undersökningspunkter, namngivna CW101-CW115. Resultaten av undersökningarna redovisas på ritningsbilagorna i plan och sektion, se bilageförteckning. I Tabell 4 nedan redovisas vilka fältundersökningar som utförts i respektive undersökningspunkt. Av tabellen framgår datum för utförande och benämning på sonderingsfilen. Tabell 4 Utförda fältundersökningar och provtagningar Undersökningspunkt Metod Datum Filnamn vid digital lagring CW101 Jb cw jb2 CW102 Jb cw JB2 Skr Vim cw VIM CW103 Jb cw JB2 Skr Vim cw VIM CW104 Jb cw JB2 Skr CW105 Jb cw JB2 CW106 Jb cw JB2 Vim cw VIM CW107 Jb cw JB2 CW108 Jb cw JB2 Skr Vim cw VIM CW109 Jb cw JB2 CW110 Jb cw JB2 CW111 Jb cw JB2 Skr O:\A090000\A094284\DOC\MUR\A RAP-001.docx

15 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 15 Undersökningspunkt Metod Datum Filnamn vid digital lagring Vim cw VIM CW112 Jb cw JB2 Skr Vim cw VIM CW113 Jb cw JB2 CW114 Jb cw JB2 CW115 Jb cw JB2 9.1 Utförda sonderingar och insitu-försök I Tabell 5 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se Kapitel 4 Styrande dokument. Tabell 5 Antalet utförda sonderingar fördelat på metod Undersökningsmetod Antal Viktsondering (Vim) 6 Jord-bergsondering (Jb) Utförda provtagningar I Tabell 6 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument. Tabell 6 Antalet utförda provtagningar fördelat på metod Undersökningsmetod Antal Störd provtagning, Skruvprovtagning (Skr) Utförda hydrogeologiska undersökningar I Tabell 7 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument. O:\A090000\A094284\DOC\MUR\A RAP-001.docx

16 16 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Tabell 7 Antalet utförda hydrogeologiska undersökningar fördelat på metod Undersökningsmetod Antal Grundvattenrör (Rö) Undersökningsperiod De geotekniska fältundersökningarna har utförts under vecka 6 och vecka 7 år Fältingenjör Fältarbetena har utförts av Martin Ilmestrand, COWI AB. 9.6 Kalibrering och certifiering COWI AB är kvalitetscertifierat enligt ISO 9001:2008, ISO 14001:2004 och OHSAS 18001:2007. Kalibreringsprotokoll för borrbandvagn, vingsondering samt CPT-spets finns sammanställda hos COWI AB och skickas till beställaren vid förfrågan. Inga avvikelser från standarder har noterats i samband med fältundersökningarna. 9.7 Provhantering Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 10 Geotekniska laboratorieundersökningar Geotekniska laboratorieundersökningar har utförts på WSP:s geotekniska laboratorium i Göteborg. I Tabell 8 nedan redovisas utförda laboratorieundersökningar som utförts på jordprover upptagna med störd provtagning enligt gällande standarder, se kapitel 4 Styrande dokument. O:\A090000\A094284\DOC\MUR\A RAP-001.docx

17 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 17 Tabell 8 Utförda laboratorieundersökningar Undersökningspunkt Laboratorieanalys Antal prov/nivåer Datum för granskning av laboratoriet CW102 Jordartsbenämning, Vattenkvot 4 CW103 Jordartsbenämning, Vattenkvot 1 CW104 Jordartsbenämning, Vattenkvot 1 CW108 Jordartsbenämning, Vattenkvot 2 CW111 Jordartsbenämning, Vattenkvot 2 CW112 Jordartsbenämning, Vattenkvot 4 Resultaten av undersökningarna redovisas i bilagda laboratorieprotokoll och på ritningar, se bilageförteckning Utförda undersökningar I Tabell 9 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument. Tabell 9 Antalet utförda undersökningar fördelat på metod Undersökningsmetod Antal Jordartsbestämning, beskrivning och klassificering 14 Vattenkvot Undersökningsperiod Geotekniska laboratorieundersökningar har utförts under februari månad år O:\A090000\A094284\DOC\MUR\A RAP-001.docx

18 18 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 10.3 Laboratorieingenjör Laboratorieundersökningarna har utförts av Abdirahman Hassan på WSP:s geotekniska laboratorium i Göteborg Kalibrering och certifiering WSP Samhällsbyggnad är kvalitetscertifierat enligt ISO 9001:2008. Laboratoriet är ej ackrediterat. Kalibreringsprotokoll för laboratorieutrustning samt certifikat finns samlat hos WSP geotekniska laboratorium i Göteborg och skickas till beställaren vid efterfråga. Inga avvikelser har noterats i samband med laboratorieundersökningarna Provförvaring Jordproverna har efter mottagande förvarats i kylrum. 11 Hydrogeologiska undersökningar 11.1 Utförda undersökningar I området har hydrogeologiska undersökningar utförts i två undersökningspunkter. I Tabell 10 nedan redovisas antalet installerade grundvattenrör för respektive undersökningspunkt. Metod enligt gällande standarder, se kap 4 Styrande dokument. Tabell 10 Antalet utförda undersökningar fördelat på metod Hydrogeologisk undersökning Typ Undersökningspunkt Installationsdjup CW103 Grundvattenrör (Rf) Sandfilter 10,1 CW112 Grundvattenrör PEH (Rf) PEH-filter 4, Undersökningsperiod Grundvattenrören är avlästa vid installationstillfället samt även O:\A090000\A094284\DOC\MUR\A RAP-001.docx

19 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Fältingenjör De hydrogeologiska mätningarna har utförts av Martin Ilmestrand, COWI AB. 12 Bergtekniska undersökningar 12.1 Utförda undersökningar Undersökning avseende risk för ras och blockutfall har utförts inom planområdet där byggnation planeras. Resultatet av undersökningarna tillsammans med rekommendationer för åtgärder redovisas i PM Geoteknik, daterad , upprättad av COWI AB Undersökningsperiod De bergtekniska fältundersökningarna har utförts under vecka 7 år Fältingenjör Fältarbetena har utförts av Mikael Faber, Fabers Fältinformation. 13 Markradonundersökning 13.1 Utförda undersökningar Radonmätning har utförts av Jesper Nordén, COWI AB, under vecka 7 år Radonmätningar har utförts med en scintillometer på berg i dagen och block i området. Mätning har utförts kontinuerligt på blottad berggrund med en scintillometer (Scintrex BGS-3). Scintillometern mäter total gammastrålning vilket ger en god indikation på uran- och radiuminnehållet i berggrunden och därmed även radonhalt i markluft. Gränsvärden för gammastrålning och radiumhalt enligt BRF T20:1989: Lågradonmark Normalradonmark Högradonmark <0,05 µsv/h 0,05-0,15 µsv/h >0,15 µsv/h O:\A090000\A094284\DOC\MUR\A RAP-001.docx

20 20 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Nykonstruerade byggnader på normalradonmark skall utföras radonskyddande och nykonstruerande byggnader på högradonmark skall utföras radonsäkrade Kv Knapen Uppmätt gammastrålning på block vid Kv Knapen varierade i huvudsak mellan 6-12 µr/h med ett medelvärde på 7,5 µr/h. Omvandlat till µsv/h ger detta ett generellt mätresultat på 0,06-0,12 µsv/h Kv Knekten Uppmätt gammastrålning på block samt berg i dagen vid Kv Knekten varierade i huvudsak mellan 8-15 µr/h med ett medelvärde på 11,8 µr/h. En lokal ökning påträffades med värden mellan µr/h i anslutning till den pegmatitgången vid bergslänten i områdets nordöstra hörn, se grön cirkel i Figur 8. Omvandlat till µsv/h ger detta ett generellt mätresultat på 0,08-0,15 µsv/h med ett lokalt ökat resultat på 0,18-0,33 µsv/h. Figur 8. Kv Knekten, lokalt förhöjda värden vid radonmätning (Källa: Uppdragsbeskrivning - Geoteknisk markutredning, Borås Stad, ) O:\A090000\A094284\DOC\MUR\A RAP-001.docx

21 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD Härledda värden 14.1 Hållfasthets och deformationsegenskaper Härledda värden för friktionsmaterialets egenskaper har utvärderats från vingsondering samt från tabellvärden. De härledda värdena är sammanställda i diagram och är bilagda till denna rapport, se bilageförteckningen Hydrogeologiska egenskaper I samband med den geotekniska undersökningen installerades två grundvattenrör. Grundvattennivån har i undersökningspunkt CW103 och i CW112 observerats på ca 0,4 m och 3 m respektive ca 0,8 och 0,1 m djup under markytan. Grundvattensituationen redovisas på ritningsbilagor enligt bilageförteckning Markradonegenskaper Härledda värden från radonundersökning redovisas i Tabell 1. Tabell 11 Härledda värden från radonundersökning Område Undersökt material Strålningsnivå (µsv/h) Kv Knapen Block 0,06-0,12 Kv Knekten Block/Berg i dagen 0,08-0,15 Kv Knekten (nordöstra hörnet) Berg i dagen 0,18-0,33 De uppmätta strålningsnivåerna innebär att huvuddelen av området klassas som normalradonmark med undantag av det nordöstra hörnet av detaljplaneområdet vid Kv Knekten, vid den branta bergslänten, som klassas som högradonmark. O:\A090000\A094284\DOC\MUR\A RAP-001.docx

22 22 NORRMALM 1:1 YNGLINGAGATAN, BORÅS STAD 15 Värdering av undersökning Generellt har inga avvikelser har noterats i samband med fältundersökningarna eller laboratorieundersökningarna. Markradonundersökningen är av grundläggande karaktär och vid en detaljprojektering rekommenderas vidare undersökning av radonhalt i läge för planerade byggnationer Härledda värdens spridning och relevans Vid sammanställning av utförda geotekniska undersökningar erhålls en viss spridning och i vissa fall avvikande enstaka värden sinsemellan resultaten från de olika undersökningsmetoderna. Spridningen för uppmätta och undersökta jordmaterialparametrar anses vara normal i jämförelse med liknade områden. Orsaken till spridningen och skillnader är alltifrån olika noggrannhets mellan mätmetoderna, till maskinella och yttre faktorer samt den mänskliga faktorn. O:\A090000\A094284\DOC\MUR\A RAP-001.docx
