1 MARKTEKNISK UNDERSÖKNINGS- RAPPORT GEOTEKNIK, MUR/GEO Geoteknisk undersökning för nya parhus och gruppboende inom fastigheterna Lugnet & Hallunda 4:34, Botkyrka Kommun Reviderad Upprättad av: Christopher Roxström Granskad av: Christina Berglund Godkänd av: Christina Berglund

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK, MUR/GEO Geoteknisk undersökning för nya parhus och gruppboende inom fastigheterna Lugnet & Hallunda 4:34, Botkyrka Kommun L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver 1.0 Kund Botkyrka Kommun Stockholm Konsult WSP Samhällsbyggnad Box Linköping Besök: S:t Larsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Botkyrka Kommun: Jonny Wilbacher, tele: , e-post: jonny.wilbacher@botkyrka.se WSP: Christopher Roxström, tele: , e-post: christopher.roxstrom@wspgroup.se 2 (11)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver 1.0 Innehåll 1 Objekt 4 2 Ändamål 4 3 Tidigare undersökningar 5 4 Underlag för undersökningen 5 5 Styrande dokument 5 6 Geoteknisk kategori 6 7 Befintliga förhållanden Topografi Ingenjörsgeologi 6 8 Positionering 7 9 Geotekniska fältundersökningar Utförda sonderingar och in-situförsök Utrustning Undersökningsperiod Fältingenjörer Kalibrering och certifiering 8 10 Radon Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer 9 11 Hydrogeologiska undersökningar Utförda undersökningar Miljögeotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Värdering av undersökningen Granskning 11 Bilaga Bilaga 1 Analysresultat, miljöprov fyllning Bilaga 2 - Jordprovsanalys Skr, Störd rutinanalys, 1 sida Ritningar: G A Planritning, A1 skala 1:200 G Planritning, A1 skala 1:200 G A Sektionsritning (A-A, B-B och C-C), A1 skala 1:100 3 (11)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 1 Objekt Botkyrka Kommun planerar att uppföra tre byggnader (två parhus och ett gruppboende) inom fastigheterna Lugnet och Hallunda 4:34, Botkyrka Kommun. Aktuellt område framgår av figur 1. L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver 1.0 Figur 1. Flygfoto över aktuellt område, källa Google Earth. Rödmarkerat område utgör ungefärligt undersökningsområde. 2 Ändamål WSP Samhällsbyggnad har på uppdrag av Botkyrka Kommun utfört en geoteknisk samt en översiktlig miljögeoteknisk undersökning inom ovan beskrivna fastigheter. Syftet med undersökningarna har varit att undersöka mark- och grundläggningsförhållandena i området samt att ge underlag för vidare projektering av geokonstruktioner. Syftet har även varit att översiktligt undersöka om det förekommer föroreningar i befintlig fyllning inom de aktuella fastigheterna. Föreliggande rapport utgör redovisning av utförda fältarbeten. 4 (11)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 3 Tidigare undersökningar Inga kända uppgifter om tidigare utredningar inom aktuellt område finns. L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver Underlag för undersökningen Underlag utgörs av: Digital grundkarta lugnet 26.dwg Situationsplaner över planerade byggnader Situationsplan Lugnet _sitplan.dwg och LUGNET SKISS SITUATIONSPLAN pdf Ledningsritningar från berörda ledningsägare via Botkyrka Kommun m fl. Flyggeofysikkarta (Uran) över aktuellt område, Jordartskartan över aktuellt område, 5 Styrande dokument Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. I tabellerna nedan redovisas styrande dokument för undersökningen. Tabell 1. Planering och redovisning Fältplanering Fältutförande Beteckningssystem Tabell 2. Fältundersökningar Undersökningsmetod Skruvprovtagning Viktsondering Slagsondering Standard eller annat styrande dokument SS-EN Geoteknisk fälthandbok SGF Rapport 1:2013 SGF/BGS:s beteckningssystem 2001:2 med komplettering , se SGF:s hemsida Standard eller annat styrande dokument SGF Rapport 1:2013 SGF Rapport 1:2013 SGF Rapport 1: (11)

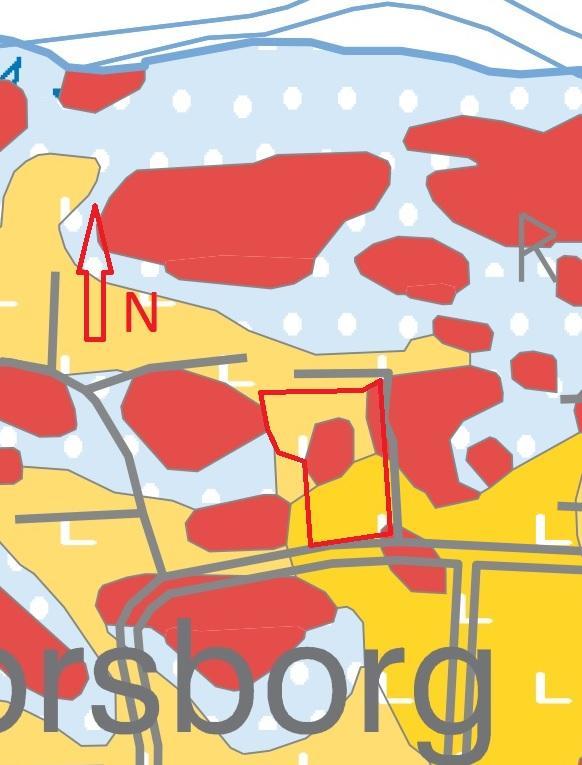

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 6 Geoteknisk kategori Alla undersökningar är genomförda i enlighet med geoteknisk kategori 2 (GK2). 7 Befintliga förhållanden L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver Topografi Markytan inom området är relativt plan i den södra och mellersta delen, nivå ca +31, och stiger svagt till högre terräng i norr, till nivå ca +34. Den södra delen utgörs av en öppen yta med gräsytor och enstaka träd samt en asfalterad återvändsgata med tillhörande vändplats, parkering och gångbanor. Det finns även en mindre byggnad och en returstation på området. Den mellersta och norra delen utgörs av obebyggd naturmark med tätbevuxna vegetationsytor (träd, buskar, sly, gräs etc.). 7.2 Ingenjörsgeologi Den ytliga jorden inom aktuellt område bedöms enligt jordartskartan (se figur 2 nedan) bestå av postglacial lera (ljusgul färg med vita L), glacial lera (gul färg med vita L) och mitt på området redovisas berg i dagen (röd färg). Figur 2. Jordartskarta, källa Sveriges geologiska undersökning. Rödmarkerade områden utgör ungefärligt undersökningsområde. 6 (11)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 8 Positionering Koordinatsystem är kopplat mot Sweref i plan och RH 2000 i höjd. Utsättning/inmätning är utförd av fältgeotekniker Joachim Westling och Christoffer Winander Schönning, WSP, med GPS-RTK av typ Trimble R8/R6 GNSS. 9 Geotekniska fältundersökningar L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver Utförda sonderingar och in-situförsök Geotekniska fältarbeten är utförda med geoteknisk borrbandvagn av typ Geomachine 65. Utförda sonderingar och provtagningar i undersökningen redovisas i tabell 3. Sonderingarna och provtagningarna redovisas även på ritningar i bilagan till denna rapport. Tabell 3. Utförda undersökningsmetoder Borrpunkt Vim Slb Skr Rn GW Miljö 1 X X X 2 X X 3 X X 4 X X X 5 X X X X 6 X X 7 X X 8 X X X X 9 X X 10 X X X 11 X X X 12 X X 13 X X X 15W01M 15W02M 15W03M X X 15W04M X X 15W05M X X X X 7 (11)

8 L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 15W06M X X 15W07M 15W08M 15W09M X X X X Förklaring förkortningar: Vim - Viktsondering, Slb Slagsondering, Skr Skruvprovtagning, Rn Radonmätning av jordluft i mark, GW Installation av observationsrör för bestämning av grundvattentrycknivå, Miljö Skruvprovtagen fyllning har skickats till miljölaboratorium för analys. 9.2 Utrustning Tabell 4. Sonderingsutrustning Utrustning Anmärkning Borrvagn Geomachine 65 Slagsondering Viktsondering Skruv Stång Ø32 mm Stång Ø22 mm Ø80 mm, (stång Ø42 mm) 9.3 Undersökningsperiod Geotekniska fältarbeten utfördes den juni Radonmätning av jordluft utfördes den 3 juli Miljögeotekniska fältarbeten utfördes den 1 juni Fältingenjörer Geotekniska fältarbeten har utförts av Joachim Westling och Romina Fuentes, WSP. Miljögeotekniska fältarbeten har utförts av Gert Eriksson och Christoffer Winander Schönning, WSP. 9.5 Kalibrering och certifiering WSP är certifierat enligt kvalitetsstandard ISO 9001 och (11)

9 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver Radon Mätning av radonhalt i jordluft är utförd i fält med korttidsmätning, instrument Markus 10. Resultat redovisas nedan i tabell 5 samt som bilaga i denna rapport. Tabell 5. Radonmätning av jordluft i mark. Mätpunkt Mätvärde (kbq/m 3 ) Geotekniska laboratorieundersökningar 11.1 Utförda undersökningar Följande analyser har genomförts på prover skickade till laboratorium: Tabell 6. Utförda jordprovsanalyser Punkt Okulär jordartsklassning Störd rutinanalys 5 2 st 2 st 8 4 st 2 st Resultat från undersökningarna redovisas i Bilaga 2 i denna rapport samt är även inarbetat i bilagda ritningar Undersökningsperiod Geotekniska laboratorieanalyser har utförts under perioden den 27/6-15/ Laboratorieingenjörer Geotekniska laboratorieanalyser är utförda av ackrediterat laboratorium Staten geotekniska institut, SGI. SGI är kvalitets- och miljöcertifierade enligt ISO 9001 och ISO (11)

10 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 11 Hydrogeologiska undersökningar L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver 1.0 Punkt 11.1 Utförda undersökningar Fri vattenyta har observerats i 1 punkt. Resultat från avläsning framgår av tabell 7. Tabell 7. Avläsning av grundvattentrycknivå i observationsrör. Nivåer angivna i höjdsystem RH2000 Punkt Datum avläsning Nivå mark [m] Nivå rörtopp [m] Avläst nivå [m] GW ,92 +31,42 +31,01 GW ,06 +31,26 TORRT 12 Miljögeotekniska laboratorieundersökningar 12.1 Utförda undersökningar Miljögeotekniska fältarbeten är utförda med geoteknisk borrbandvagn av typ Geomachine 65. Utförda provtagningar i undersökningen redovisas i tabell 8. Provtagningarna samt analysprotokoll i sin helhet redovisas även på planritning samt i bilaga 1. Tabell 8. Utförda miljöanalyser Tungmetaller med tillägg för PAH (polyaromatiska kolväten), alifater, aromater och kvicksilver (analyspaket M10NV+Hg). BTEX (analyspaket ORGNV). (Samlingsprov) (Samlingsprov) 15W03M X X 15W04M X X 15W05M X X PAH 16 (analyspaket PAHASF ) 15W06M X X X 15W09M X X 12.2 Undersökningsperiod Miljögeotekniska laboratorieanalyser har utförts under perioden den 2-10 juni (11)

11 Uppdragsnr: Daterad: Reviderad: Handläggare: Christopher Roxström Lugnet & Hallunda 4:34, Botkyrka Kommun Markteknisk undersökningsrapport geoteknik, MUR/Geo Status: Projekteringsunderlag 12.3 Laboratorieingenjörer Geotekniska laboratorieanalyser är utförda av ackrediterat miljölaboratorium, Al- Control Laboratories AB i Linköping. L:\5465\ Miljö- & kompletterande geo Lugnet+Hallunda\3_Dokument\36_PM_Rapport\MUR\ _Markteknisk Undersökningsrapport Geoteknik (MUR Geo).docx Mall: Rapport Advanced 2010.dot ver Kalibrering och certifiering AlControl Laboratories AB är ackrediterat av SWEDAC (Styrelsen för ackreditering och teknisk kontroll) enligt SS-EN ISO/IEC Laboratorier som uppfyller kraven i denna standard arbetar även i nära enlighet med ISO 9001 och ISO ALcontrol AB är också certifierat enligt SS-EN ISO Värdering av undersökningen Undersökningens omfattning relativt aktuellt syfte bedöms som god. 13 Granskning Granskning har utförts av geotekniker Christina Berglund och miljögeotekniker Jörgen Svensson. 11 (11)
