SNABBSTARTSHANDBOK. HP Color MFP S962dn HP Color MFP S970dn

Transkript

1 HP Color MFP S962dn HP Color MFP S970dn SNABBSTARTSHANDBOK FÖRE FÖRSTA ANVÄNDNINGEN... 2 DRIFTHANDBÖCKER OCH HUR DU ANVÄNDER DEM... 4 VARNINGAR... 5 DELARNAS NAMN OCH INEFFEKT... 7 STARTSKÄRM... 8 SKRIVARE... 9 KOPIERA FAX SKANNA DOKUMENTARKIVERING KOPIERINGSUTDATA MANUELL EFTERBEHANDLING SPECIFIKATIONER FÖRBRUKNINGSMATERIAL TILLVAL ADMINISTRATÖR/ÖVRIGT (BULLERNIVÅ) Ha den här handboken nära till hands om du skulle behöva den.

2 FÖRE FÖRSTA ANVÄNDNINGEN För användare av faxfunktionen Viktiga säkerhetsinstruktioner Om någon del i din telefonutrustning inte fungerar ordentligt ska du omedelbart ta bort den från telefonlinjen eftersom den kan orsaka skada på telefonnätverket. Installera aldrig telefonkablar när det är åskväder. Installera aldrig telefonuttag i våtutrymmen om inte uttaget är särskilt utformat för våtutrymmen. Rör aldrig oisolerade telefonkablar eller terminaler, såvida inte telefonlinjen har kopplats ur från nätverksgränssnittet. Var försiktig när du installerar eller ändrar telefonlinjer. Undvik att använda telefoner (som inte är sladdlösa) när det är åskväder. Det kan finnas en liten risk för åsknedslag. Använd inte telefonen för att rapportera en gasläcka när du befinner dig i närheten av läckan. Installera inte och använd inte maskinen nära vatten eller när du är våt. Var försiktig så att du inte spiller vätska på maskinen. Spara dessa instruktioner. Varning! Dra ut huvudkontakten för fullständig elektrisk urkoppling. Uttaget ska vara installerat nära utrustningen och ska vara lätt att komma åt. Skärmade gränssnittskablar måste användas med den här utrustningen för att uppfylla EMC-reglerna. Utrustningen ska installeras nära ett lättåtkomligt uttag för enkel urkoppling. Information för användare i USA EMC (den här maskinen och kringutrustning) Varning! I FCC:s regler fastställs att alla oauktoriserade ändringar eller modifieringar av den här utrustningen som inte uttryckligen godkänts av tillverkaren kan ogiltigförklara användarens behörighet att använda utrustningen. Skärmade gränssnittskablar måste användas med den här utrustningen för att uppfylla EMC-reglerna. OBS! Den här utrustningen har testats och befunnits uppfylla gränserna för en digital enhet av klass A, enligt artikel 15 i FCC:s bestämmelser. Kraven är utformade för att ge godtagbart skydd mot skadliga störningar när utrustningen används i arbetsmiljö. Den här utrustningen genererar, använder och kan avge radiovågor. Om utrustningen inte installeras och används i enlighet med instruktionshandboken kan den orsaka skadliga störningar på radiokommunikation. Om utrustningen används i ett bostadsområde kommer den sannolikt att orsaka skadlig störning, vilket kan innebära att användaren blir tvungen att åtgärda störningen på egen bekostnad. FAX-gränssnittskabel och linjekabel Dessa specialtillbehör måste användas med enheten. För att minska brandrisken ska du bara använda UL-listad nr. 26 AWG eller större telekommunikationslinjesladd. DINA UPPGIFTER... Registrera och spara maskinens serienummer som sitter i det nedre vänstra hörnet på maskinens vänstra sida. Du behöver det i händelse av förlust eller stöld. Modellnummer Serienummer Inköpsdatum Inköpsplats Auktoriserad HP-skrivare Serviceavdelningsnummer 2

3 FÖRE FÖRSTA ANVÄNDNINGEN OBS! Förklaringarna i den här handboken förutsätter att du har kunskap om hur en Windows- eller Macintosh-dator fungerar. Mer information om ditt operativsystem finns i handboken till operativsystemet eller i onlinehjälpen. Förklaringar av skärmar och procedurer i den här handboken är i första hand för Windows Vista i Windows -miljöer. Skärmarna kan variera beroende på vilken version av operativsystemet du har. Den här handboken innehåller referenser till faxfunktionen. Men observera att faxfunktionen inte är tillgänglig i en del länder/regioner. Den här handboken har utformats mycket noggrant. Om du har några kommentarer eller frågor om den här handboken kontaktar du din HP- eller tredje parts service- och supportrepresentant. Den här produkten har genomgått stränga kvalitetskontrolls- och inspektionsprocedurer. Vid den osannolika händelsen att ett fel eller något annat problem uppstår kontaktar du din HP- eller tredje parts service- och supportrepresentant. Bortsett från exempel som omfattas enligt lag, är HP inte ansvarig för fel som uppstår under användning av produkten eller dess tillbehör eller fel som beror på felaktig användning av produkten och dess tillbehör eller andra fel eller andra skador som uppstår på grund av användning av produkten. Garanti Produkter som har fått ENERGY STAR är utformade för att skydda miljön genom suverän energieffektivitet. Produkterna som uppfyller ENERGY STAR -riktlinjerna har logotypen som visas ovan. Produkterna utan logotyp kanske inte uppfyller ENERGY STAR -riktlinjerna. Vi har ansträngt oss för att göra det här dokumentet så korrekt och värdefullt som möjligt, men HP ger inga garantier av något slag med avseende på dess innehåll. All information kan ändras utan föregående meddelande. HP är inte ansvarigt för förlust eller skador, direkta eller indirekta, som uppkommer vid eller som har något samband med användningen av den här drifthandboken. Copyright 2015 HP Development Company, L.P.. Med ensamrätt. Dokumentet får inte kopieras, anpassas eller översättas, såvida detta inte är tillåtet enligt gällande upphovsrättslagstiftning. 3

4 BEFORE FIRST USE... 2 OPERATION MANUALS AND HOW TO USE THEM... 4 CAUTIONS... 5 NAMES OF PARTS AND POWER INPUT... 7 HOME SCREEN... 8 PRINTER... 9 COPY FAX SCAN DOCUMENT FILING...16 COPY OUTPUT MANUAL FINISHING SPECIFICATIONS SUPPLIES OPTIONS ADMINISTRATOR/OTHERS (NOISE EMISSION) Lea esto primero Keep this manual close at hand for reference whenever needed. DRIFTHANDBÖCKER OCH HUR DU ANVÄNDER DEM Snabbstartshandbok (det här dokumentet) Innehåller viktig säkerhetsinformation, namn på delar och komponenter, information om strömpåslagning, driftöversikt, information för människor som hanterar maskinen och information om andra aspekter av maskinen. Läs det här avsnittet innan du använder maskinen för första gången. HP Color MFP S962dn HP Color MFP S970dn QUICK START GUIDE HP Universell skrivardrivrutin (UPD) HP Universell skrivardrivrutin (UPD) är den enda drivrutinen som ger användarna omedelbar åtkomst till ett stort utbud av HP:s skrivarprodukter utan att du behöver ladda ned separata drivrutiner. Mer information om UPD finns på Användarhandbok (dator) Kan laddas ned från maskinen till en dator och visas. Se det här dokumentet om du vill veta mera om skrivarläge och inställningsläge och få mer information om varje lägestyp. Driftguide (inbyggd) Kan visas genom att du pekar på driftguidesikonen på maskinens pekpanel. När du använder den här maskinen ska du använda det här dokumentet för att få en översikt över ett särskilt läge eller när du har problem med att använda maskinen. Ladda ned användarhandboken Du kan ladda ned [User's Manual] (användarmanualen) genom att följa stegen nedan medan maskinen är ansluten till nätverket. 1 Bekräfta maskinens IP-adress Först trycker du på [Settings] (inställningar) på startskärmen och sedan på [System Settings] (systeminställningar) [List Print (User)] (utskriftslista (användare)) i den vänstra menyn. Sedan trycker du på [Print] (skriv ut) i [All Custom Setting List] (lista över alla anpassade inställningar) och bekräftar IP-adressen i den utskrivna listan. 2 Infoga maskinens IP-adress i webbläsarens adressfält för att få åtkomst till maskinen. IP-adress/ Användarverifiering kan krävas, beroende på maskinens inställningar. Vänd dig till maskinens administratör för att få den kontoinformation som behövs för verifiering. 3 Ladda ned [User's Manual] (användarhandboken) Klicka på [Operation Guide Download] (nedladdningsbar driftguide) på sidan som visas. Sedan väljer du språk i listan Language to download (nedladdningsbara språk) och klickar på knappen [Download] (hämta). 4 Dubbelklicka på den nedladdade filen för att visa användarhandboken. 4

5 VARNINGAR Symboler i den här handboken För att säkerställa en säker användning av maskinen använder den här handboken flera säkerhetssymboler. Säkerhetssymbolerna klassificeras enligt nedan. Se till att du förstår symbolernas innebörd när du läser handboken. VARNING! VARNING! Anger risk för dödsfall eller allvarlig skada. Anger risk för personskada eller egendomsskada. Symbolernas innebörd VARNING! VARMT KLÄMRISK HÅLL FRITT FÖRBJUDNA ÅTGÄRDER PLOCKA INTE ISÄR OBLIGATORISKA ÅTGÄRDER Försiktighetsåtgärder vid hantering VARNING! Om du lägger märke till rök, en konstig lukt eller något annat onormalt ska du inte använda maskinen. Om du använder maskinen i det skicket kan brand eller elstötar uppstå. Stäng omedelbart av huvudströmmen och ta ut stickproppen ur strömuttaget. Kontakta din HP- eller tredje parts service- och supportrepresentant. Använd inte lättantändlig spray för att rengöra maskinen. Om gas från sprayen kommer i kontakt med varma elektriska komponenter eller fixeringsenheten inuti maskinen kan brand eller elstötar uppstå. Gör inte några ändringar på maskinen. Det kan leda till personskada eller skada på maskinen. Ta inte bort maskinens hölje. Delar med hög spänning som sitter inuti maskinen kan orsaka elstötar. Placera inte flaskor med vatten eller annan vätska, eller ett metallföremål som kan falla ner, på maskinen. Om vätskan spills ut eller föremålet ramlar ner i maskinen kan brand eller elstötar uppstå. Om det drar ihop sig till åskväder stänger du av huvudströmmen och tar ut stickproppen ur uttaget för att förhindra elstötar och brand på grund av blixtnedslag. Titta inte direkt in i ljuskällan. Det kan skada ögonen. Blockera inte maskinens ventilationsportar. Installera inte maskinen på en plats som blockerar ventilationsportarna. Om ventilationsportarna blockeras blir maskinen varm och det finns risk för brand. Fixeringsenheten och pappersutmatningsområdet är varma. När du tar bort ett felmatat papper ska du inte röra fixeringsenheten eller pappersutmatningsområdet. Var försiktig så att du inte bränner dig. Var försiktig så att du inte klämmer fingrarna när du fyller på papper, tar bort felmatat papper, utför underhåll, stänger framluckan och sidostyckena och sätter i och tar ut fack. Maskinen har en dokumentarkiveringsfunktion som lagrar dokumentbilddata på maskinens hårddisk. Lagrade dokument kan hämtas upp och skrivas ut eller överföras vid behov. Om ett fel uppstår på hårddisken är det inte längre möjligt att hämta upp lagrade dokumentdata. För att förhindra förlust av viktiga dokument vid den osannolika händelse att ett hårddiskfel inträffar, ska du spara originalen av viktiga dokument eller lagra originaldata någon annanstans. Med undantag av exempel som omfattas enligt lag har HP inget ansvar för några skador eller förluster som uppstår på grund av förlust av lagrade dokumentdata. Våglängd Pulstid Uteffekt Laserinformation 788 nm+12 nm/-13 nm F1J61A Läge för normalt papper (P/S = 300 mm/s) = (4,15 µs ± 0,017 ns)/7 mm Läge för tungt papper (P/S = 220 mm/s) = (5,659 µs ± 0,023 ns)/7 mm F1J62A Läge för normalt papper (P/S = 330 mm/s) = (3,773 µs ± 0,015 ns)/7 mm Läge för tungt papper (P/S = 220 mm/s) = (5,659 µs ± 0,023 ns)/7 mm Max 1,4 mw (LD1+LD2+LD3+LD4) Varning! Användning av kontroller eller justeringar eller utförande av procedurer andra än de som anges här kan resultera i farlig strålningsexponering. Den här digitala utrustningen är KLASS 1 LASERPRODUKT (IEC version ) 5

6 VARNINGAR Ströminformation VARNING! Sätt inte i eller ta ur stickproppen med blöta händer. Det kan orsaka elstötar. När du tar ut stickproppen ur strömuttaget ska du inte dra i sladden. Om du drar i sladden kan den skadas, till exempel blottläggas eller gå sönder, vilket kan leda till brand eller elstötar. Om du inte ska använda maskinen under en längre period ska du ta ut stickproppen ur strömuttaget för säkerhets skull. Kontrollera att du ansluter strömkabeln till ett strömuttag som uppfyller angivna krav för spänning och ström. Kontrollera också att uttaget är korrekt jordat. Använd inte en förlängningssladd eller adapter för att ansluta andra enheter till strömuttaget som maskinen använder. Om felaktig strömförsörjning används kan det uppstå brand eller elstötar. * Krav för strömförsörjning finns på namnplattan i det nedre vänstra hörnet på maskinens vänstra sida. Installationsinformation VARNING! Installera inte maskinen på en ostadig eller lutande yta. Installera maskinen på en yta som håller för maskinens vikt. Risk för skada om maskinen faller eller välter. Kontrollera att du ansluter strömkabeln till ett strömuttag som uppfyller angivna krav för spänning och ström. Kontrollera också att uttaget är korrekt jordat. Använd inte en förlängningssladd eller adapter för att ansluta andra enheter till strömuttaget som maskinen använder. Om felaktig strömförsörjning används kan det uppstå brand eller elstötar. * Krav för strömförsörjning finns på namnplattan i det nedre vänstra hörnet på maskinens vänstra sida. Nära en vägg 30 cm Lämna ett fritt utrymme mellan enheten och närmaste vägg eller andra ytor så som visas till höger. Lämna även fritt utrymme runt om enheten så som visas till höger. Det blir lättare att underhålla maskinen då. Platser som är extremt varma, kalla, fuktiga eller torra (nära värmeapparater, luftfuktare, luftkonditioneringsapparater osv.) Papperet blir fuktigt och kondensering kan uppstå inuti maskinen vilket kan orsaka felmatat papper och smutsiga utskrifter. Om konsumtionsvaror 30 cm 45 cm VARNING! VARNING! Installera inte maskinen på en plats med dålig luftcirkulation. En liten mängd ozon skapas inuti maskinen under utskrift. Mängden ozon som skapas är inte skadlig men en obehaglig lukt kan uppstå vid stora kopieringsmängder och därför ska maskinen installeras i ett rum med ventilationsöppningar eller fönster som ger tillräcklig luftcirkulation. (Lukten kan ibland orsaka huvudvärk.) Platser som exponeras för direkt solljus Plastdelar kan deformeras och det kan orsaka smutsiga utskrifter. Platser med ammoniakgas Om du installerar maskinen bredvid en diazo-kopiator kan det orsaka smutsiga utskrifter. Platser som utsätts för vibrationer. Vibrationer kan orsaka fel. Maskinen omfattar en inbyggd hårddisk. Utsätt inte maskinen för stötar eller vibrationer. Flytta framför allt inte maskinen när strömmen är påslagen. Maskinen ska installeras nära ett lättåtkomligt strömuttag för enkel anslutning. Anslut maskinen till ett strömuttag som inte används för andra elektriska apparater. Om en belysningsanordning är ansluten till samma uttag kan ljuset flimra. Släng inte en tonerkassett i elden. Tonern kan flyga iväg och orsaka brännskador. Förvara tonerkassetter utom räckhåll för barn. 6

7 DELARNAS NAMN OCH INEFFEKT Maskinen har två strömbrytare: Huvudströmbrytaren som sitter på framluckans insida i det nedre vänstra hörnet och strömknappen [POWER] (ström) ( ) på driftpanelen. Slå på strömmen Tangentbord Huvudströmindikator Slå på huvudströmbrytaren till läget " ". Huvudströmindikatorn blinkar grönt. Strömknappen [POWER] ( ) fungerar inte när huvudströmindikatorn blinkar grönt. När huvudströmindikatorn lyser grönt trycker du på strömknappen [POWER] ( ). Stänga av strömmen Stäng av strömmen genom att trycka på strömknappen [POWER] ( sedan slå på huvudströmbrytaren till läget " ". Starta om maskinen ) och Maskinen måste startas om för att en del inställningar ska träda i kraft. Följ meddelandet som visas på pekpanelen för att starta om systemet (stäng av strömmen genom att trycka på strömknappen [POWER] ( ) och sedan trycka på den igen för att slå på strömmen igen). Utmatningsfack (mittenfack) * USB-kontakt (A-typ) Automatisk dokumentmatare Framlucka (övre) Framlucka (nedre) Strömknapp [POWER] Driftpanel Höger fack * Bypass-fack * Fack 5 * Fack 2 Fack 3 Fack 4 Fack 1 Varning! När du ska stänga av huvudströmbrytaren kontrollerar du att alla andra indikatorer redan är avstängda. I händelse av plötsligt huvudströmavbrott slår du på maskinens ström igen och slår sedan av den på korrekt sätt. Om du stänger av huvudströmbrytaren eller drar ut strömsladden när indikatorn lyser eller blinkar kan hårddisken skadas och data kan förloras. Stäng av både strömknappen [POWER] ( ) och huvudströmbrytaren och ta ut strömsladden om du misstänker fel på maskinen, om det är åskväder i närheten eller när du flyttar maskinen. Huvudströmbrytare Hålslagningsmodul * Efterbehandlare för sadelhäftning * * Tillval OBS! När du använder faxen ska du alltid ha huvudströmbrytaren i läget On (på). Inställningarna kommer inte att träda i kraft när du trycker på strömknappen [POWER] ( ) i en del av maskinens driftlägen. I sådana fall stänger du av huvudströmbrytaren och slår sedan på den igen. 7

8 STARTSKÄRM Den här skärmen visas först. När du trycker på en ikon visas motsvarande skärm. När du trycker på [Home Screen] (startskärm) ( ) på driftpanelen visas skärmen också. * Skärmen kan se annorlunda ut än den faktiska skärmen beroende på modell och anpassning. Kopiera Det skannade originalet skrivs ut. Fax E-post Det skannade originalet skickas med telefonlinjen. Det skannade originalet bifogas till ett e-postmeddelande och skickas. Åtgärdspanel Knacka på ett objekt för att redigera startskärmen eller någon annan funktion. Bläddringsområde Upp till 12 ikoner visas. Ikoner som inte visas kan visas om du bläddrar horisontellt. Fast område Upp till 10 ikoner visas. FTP Den skannade filen skickas till en angiven katalog på en FTP-server eller till en angiven mapp på en dator som är ansluten till nätverket. Hämta fil från hårddisk Det skannade originalet sparas. Sparade data kan redigeras och användas igen för en annan åtgärd. Jobbstatus Visar status för aktuellt jobb. Driftguide Inställningar Se driftguiden om du har frågor om hur maskinen ska användas. Möjliggör justering av olika inställningar efter hur maskinen ska användas eller dess aktuella användningsstatus. Använda pekpanelen Knappar för att växla sida Använd dessa knappar för att visa en dold sida i bläddringsområdet. Utöver den vanliga entrycksfunktionen kan du också använda maskinens pekpanel genom att trycka länge, slå och skjuta med fingret. Knacka Lång tryckning Tryck och släpp snabbt fingret. Använd den här metoden för att välja en knapp, flik eller kryssruta. Tryck på och håll in knappen med fingret en stund. Dubbelknacka Slå Knacka lätt på pekpanelen två gånger. Använd den här metoden för att växla förhandsgranskningsläge eller förstora en förhandsgranskningsbild. Slå lätt på panelen för att bläddra i en förhandsgranskningsbild. Skjut Dra Dra (skjut fingret på pekpanelen i slumpvis riktning) för att byta ut eller ta bort sidor i originalet som visades på förhandsgranskningsskärmen. Skjut fingret på rullningslisten (med fingret på pekpanelen) för att bläddra upp och ned i en lista med ett stort antal objekt. 8

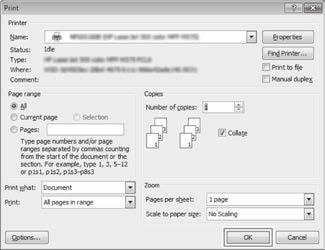

9 SKRIVARE Grundläggande utskrift I Windows-miljö I det här avsnittet förklaras hur du skriver ut ett dokument från Microsoft Word. Obs! Om du vill använda UPD hämtar du den från HP:s webbplats. Mer information finns på 1 Välj alternativet [Print] (skriv ut) i programvaran 2 Välj produkten och klicka på [Preferences] (inställningar) eller [Properties] (egenskaper) 3 Klicka på fliken [Paper/Quality] (papper/kvalitet) och välj pappersstorlek 4 Klicka på [OK] för att stänga dialogrutan och klicka sedan på [OK] för att skriva ut jobbet * Kontrollera att papperet har samma storlek som angetts i programmet. För Mac OS X-miljöer Följande exempel förklarar hur du skriver ut ett dokument från standardtillbehörsprogrammet "TextEdit" i Mac OS X. 1 Välj [Page Setup] (utskriftsformat) från menyn [File] (arkiv) och välj skrivaren 2 Konfigurera papperet och klicka på [OK] 3 Välj [Print] (skriv ut) från menyn [File] (arkiv). Kontrollera att rätt skrivare har valts. 4 Utskriftsinställningar 5 Klicka på [Print] (skriv ut) för att starta utskriften OBS! Olika typer av papper kan infogas för omslag osv. I Windows-miljöer kan ett annat papper infogas för en angiven sida eller så kan papperet användas som inlägg. 9

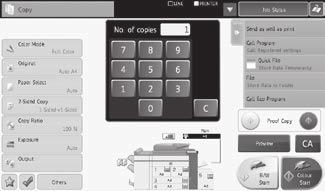

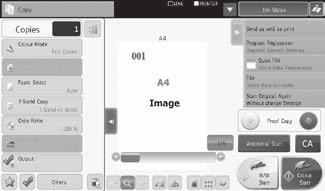

10 KOPIERA Grundläggande funktioner 1 Lägg på originalet 2 Kopieringsinställningar 3 Förhandsgranska 4 Ange antal kopior 5 Starta (svartvitt eller färg) Kopieringsinställningar 1 Kopieringsinställningar 2 Visar dialogrutan [Function Review] (granska funktion) 3 Skannar originalet och visar det i förhandsgranskningsområdet (om förhandsgranskning krävs) 4 Avbryter alla inställningar Korrigerar antal kopior Färgläge Identifierar automatiskt färg eller svartvitt som ska kopieras Kopierar i fullfärg Kopierar i svartvitt Kopierar i 2 färger Kopierar i en färg Välj papper Fack 1/Fack 2/Fack 3/Fack 4 Bypass-fack (tillval)* Ange papperstyp och -storlek. Enkelsidig kopia Dubbelsidig kopia Utmatning av två enkelsidiga originalark till ett dubbelsidigt ark Utmatning av ett dubbelsidigt originalark till ett dubbelsidigt ark Utmatning av ett dubbelsidigt originalark till två enkelsidiga ark Utmatning Utmatning till maskinens mittenfack Utmatning till efterbehandlarens offsetfack Utmatning efter sortering på uppsättningsbasis Utmatning efter sortering på sidbasis Utmatning till utmatningsfacket på maskinens högra sida Kopieringsförhållande Visar menyn för grundläggande kopieringsförhållande. Visar menyn för XY Zoom-förhållandet. Ställer automatiskt in förhållandet baserat på originalinställningarna och pappersinställningarna. Ställer in förhållandet baserat på originalinställningarna och pappersinställningarna. Förstorar eller förminskar bilden i steg om 1 % Övergång till skärmen Other Ratio (annat förhållande) Övergång till skärmen by Paper (efter papper) Övergång till skärmen by Size (efter storlek) Fack med stor kapacitet (tillval) * Observera att Bypass-facket är standardfunktion i en del länder och regioner. 10

11 Exponering Original Väljs automatiskt Bäst för textoriginal Prioriterar kvaliteten på texten och utskrivna fotobilder Bäst för textoriginal där foton klistras in Prioriterar kvaliteten på fotobilder Bäst för fotooriginal Bäst för kartor som innehåller fin text Bäst för blekta färgade original, t.ex. skrivna med penna Tryck på ett mörkare eller ljusare område för att justera skuggor Välj det här alternativet för kopierade eller utskrivna original Välj det här alternativet för att förbättra färgen på en kopia i färg Väljs automatiskt Visar en lista med tumstorlekar Visar en lista med AB-storlekar Visar den direkta ingångsskärmen Visar en lista med anpassade storlekar AB Tum A5 A5R B5 B5R 51/2 81/2 51/2 81/2 R A4 A4R B4 A3 81/ /2 11R / / /2 132/5 Övrigt Kopierar ett original med flera sidor på ett enda ark Lägger till marginaler Ange kantradering (radera mitten) och radera bredden på originalet för kopior Ordnar broschyrformat Infogar omslag eller iläggsark Utmatning av OH-film så att de inte fastnar i varandra Hoppar över tomma sidor i ett original Kopierar båda sidor av ett kort som en enda sida Ange bildutskriftsläge Kopierar rubriker på flikpapper Kopierar varje motstående sida Kopierar en broschyr Delar upp en originalbroschyr efter sida i en kopia Skriver ut datum, antal sidor och stämplar Lägger till en registrerad bild till ett original Stoppar obehörig kopiering av avskräckande data Upprepar samma bild på ett ark i en kopia Gör en kopia i affischstorlek Inverterar originalet i en spegelbild Kopierar original utan avskuren kant Kopierar i papperets mitt Kastar om vitt och svart Kopierar många original på en gång Använder två maskiner för att kopiera parallellt Kontrollera antal skannade originalark Kopierar original i flera storlekar samtidigt Det här läget växlar dokumentmatarkontroller för original med tunn papperstjocklek Justera skärpan i en bild Ange originalets upplösning Justera rött/grönt/blått i kopior Dämpar områden med ljus bakgrund i kopior Justera färgen på en kopierad bild Justera ljusstyrkan på en kopierad bild i färg Justera intensiteten (mättnaden) i en kopierad bild i färg Använder dokumentarkivering Sparar temporärt skannade data på maskinens hårddisk Visar en förhandsgranskning efter val KOPIERA 11

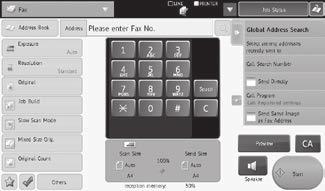

12 FAX Grundläggande funktioner 1 Lägg på originalet 2 Faxens skannings- och sändinställningar 3 Förhandsgranska 4 Ange målet 5 Start Faxens skannings- och sändinställningar 1 Faxens skannings- och sändinställningar 2 Visar dialogrutan [Function Review] (granska funktion) 3 Skannar originalet och visar det i förhandsgranskningsområdet (om förhandsgranskning krävs) 4 Avbryter alla inställningar Korrigering Väljs automatiskt Exponering Tryck på ett mörkare eller ljusare område för att justera skuggor Original Ange originalstorleken som ska skannas Visar förhållandet mellan den skannade storleken och den skickade storleken Upplösning Bäst för textoriginal i normalstorlek Bäst för textoriginal Bäst för original som innehåller illustrationer Ange originalstorleken som ska skickas Uttrycker fin text eller delikat tjocklek i fotooriginal Skannar en dubbelsidig utskrift (surfplatta) Skannar ett dubbelsidigt original (bok) Ange originalets orientering Adressbok Tryck här för att visa adressboksskärmen och välja ett mål. 12

13 Jobbgenerering Tryck här för att slå på eller av jobbgenereringsläget. Om det är på skannas ett stort antal original i segment. Originalvärde Tryck här för att slå på eller av originalvärdesinställningen. Om det är på skickas fax efter kontroll av antal skannade originalark. Välj ett mål från loggskärmen för överföring. Välj mellan adresser som nyligen skickats till Läge för långsam skanning Tryck här för att slå på eller av läget för långsam skanning. Om det är på förhindrar du att papperslappar och annat tunt papper fastnar när de skannas. Visa originalinställningar Visar originalinställningarna på panelens mittre nedre del. Välj ett mål från söknumret. Ring upp söknummer Original med blandade storlekar Använd det här för att slå på och av läget för original med blandade storlekar. Om det är på skannas original i olika storlekar tillsammans med hjälp av den automatiska dokumentmataren. Söker efter ett mål i den globala adressboken. Global adressökning Skicka direkt Skickar det skannade originalet utan att spara det till minnet. Övrigt Ange kantradering (radera mitten) och radera bredden på originalet som ska skickas Skickar båda sidor av ett kort som en enda sida Välj sändinformation för faxöverföring Skannar vare motstående sida i ett inbundet dokument Utför automatiskt överföring eller avfrågningsmottagning på angiven tid Skriver ut transaktionsrapporten Skickar en originalbroschyr efter att den delats upp efter sida Stämplar skannade original (tillval) Använd det här för att registrera och hantera data som ska skickas när data tas emot från den andra maskinen genom avfrågning, samt hantera data som tas emot med konfidentiell mottagning. Sparar skickade data på maskinens hårddisk. Sparar temporärt skickade data på maskinens hårddisk Skickar två sidor som en enda sida Originaldata som placerades i den andra maskinen hämtas via din maskin FAX Den här handboken innehåller referenser till faxfunktionen. Men observera att faxfunktionen inte är tillgänglig i en del länder/regioner. 13

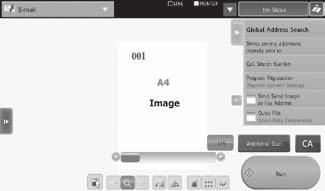

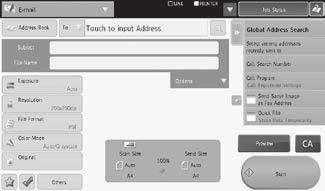

14 SKANNA Grundläggande funktioner (Skanna till e-post) 1 Lägg på originalet 2 Skannerinställningar 3 Förhandsgranska 4 Ange målet 5 Start Skannerinställningar 1 Skannerinställningar 2 Visar dialogrutan [Function Review] (granska funktion) 3 Skannar originalet och visar det i förhandsgranskningsområdet (om förhandsgranskning krävs) 4 Avbryter alla inställningar Adressbok Tryck här för att visa adressboksskärmen och välja ett mål. Tryck här för att växla mellan To (till) och Cc (kopia). Söker ett mål Välj ett filnamn eller ange det direkt. Välj ett ämne eller ange det direkt. Filnamn Ämne Ange en adressmapp. Tryck för att infoga adress Upplösning dpi dpi dpi dpi dpi dpi Skicka samma bild som faxadress Tryck här för att slå på eller av Send Same Image as Fax Address (skicka samma bild som faxadress). Om det här är på skickas samma bild som faxadress. Väljs automatiskt Exponering Tryck på ett mörkare eller ljusare område för att justera skuggor Bäst för textoriginal Prioriterar kvaliteten på texten och utskrivna fotobilder Bäst för textoriginal där foton klistras in Prioriterar kvaliteten på fotobilder Bäst för fotooriginal Bäst för kartor som innehåller fin text 14

15 Filformat Den här funktionen anger filformat och komprimeringsläge (förhållande) för skickade data. Filformat Komprimeringsläge Ställa in antal sidor Färg/gråskala Svartvitt Färg/gråskala Svartvitt Färg/gråskala/svartvitt Överföringsbara format: TIFF, XPS, JPEG, PDF, PDF/A Överföringsbara format: TIFF, XPS, PDF, PDF/A Komprimeringsbara lägen: Low (låg), Medium (medel), High (hög), Bk Letter Emphasis Komprimeringsbara lägen: None (inget), MH (G3), MMR (G4) Ange antal sidor per fil Skickar data genom att reducera storleken Visar antal sidor per fil Skapar en krypterad PDF-fil Skapar en krypterad PDF-fil Skickar data genom att reducera storleken men utan att reducera bildkvaliteten Ökar eller minskar antal sidor per fil Övrigt Tryck här för att slå på eller av jobbgenereringsläget. Om det är på skannas ett stort antal original i segment. Tryck här för att slå på eller av originalvärdesinställningen. Om det är på kontrolleras skannat antal originalark. Skickar en originalbroschyr efter att den delats upp efter sida Stämplar skannade original Tar bort kromatiska färger från det skannade originalet innan överföring Sparar skickade data på maskinens hårddisk. Skannar ett tunt original Ange kantradering (radera mitten) och radera bredden på originalet som ska skickas Skickar båda sidor av ett kort som en enda sida Skannar original genom att dämpa områden med ljus bakgrund Justera skärpan i en bild för att producera en skarpare eller mjukare bild. Sparar temporärt skickade data på maskinens hårddisk Skannar original i flera storlekar samtidigt Skannar ett original som två separata sidor Utför automatiskt överföring på angiven tid Raderar tomma sidor som blandats i ett original efter skanning Lägga till kontrast till det skannade originalet innan överföring. SKANNA 15

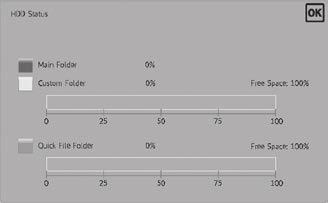

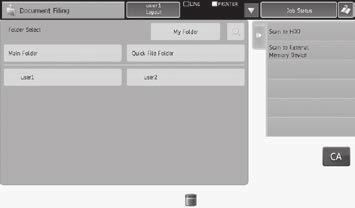

16 DOKUMENTARKIVERING Den här funktionen sparar originalet skannat på maskinen, mottagna faxdata, eller utskrivna data från en dator på maskinens hårddisk eller på en extern minnesenhet. Sparade data kan skrivas ut eller skickas. Redigering av lagrade filer, till exempel sammanställning, är också möjlig. Grundläggande funktioner 1 STARTSKÄRM 2 Välj mapp 3 Lägg på originalet 4 Start Skärm för att välja mapp Min mapp Huvudmapp Använd det här för att spara originalet du vill dela med andra användare. Anpassad mapp Mappen för den registrerade användaren. Hårddiskstatus Visar den inloggade användarens privata skärm. Snabbarkiveringsmapp Sparar filer temporärt. Återställningsknapp Använd den här knappen för att återställa alla inställningar. Användningen av maskinens hårddisk visas i grafiskt format uppdelat för Main Folder (huvudmapp), Custom Folder (anpassad mapp) och Quick File Folder (snabbarkiveringsmapp). OBS! Filer som lagras med [Quick File] (snabbarkivering) får egenskapen Sharing (delar) som kan nås av alla för utskrift och sändning. Lagra därför inga känsliga dokument eller dokument som du inte vill att andra ska använda med funktionen [Quick File] (snabbarkivering). 16

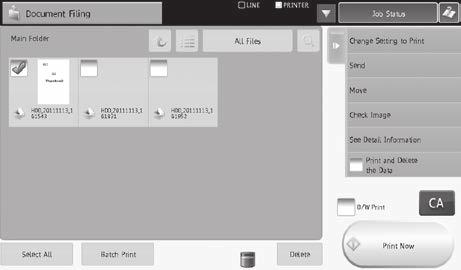

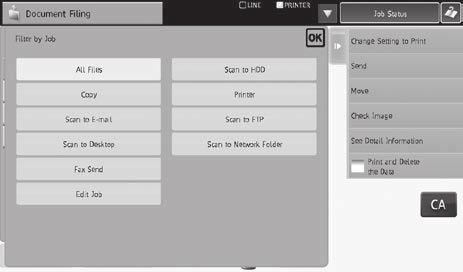

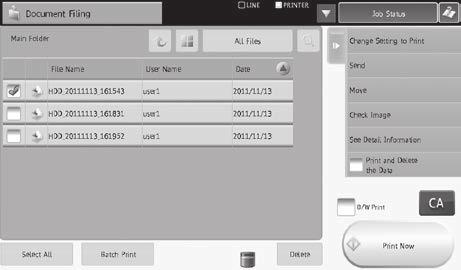

17 Fillistvy Filminiatyrvy Du kan välja metod för att visa filer. Listvy eller miniatyrvy kan väljas. Visa efter mapp Visa efter jobb Jobbinställningsmeny Välj en fil som du vill hämta och välj sedan önskad funktion. Följande funktioner visas på åtgärdspanelen. Funktionen [Print Now] (skriv ut nu) visas inte på åtgärdspanelen utan som en knapp i startområdet. Skriver ut en fil från skärmen skriv ut igen Det här objektet ändras till [Print] (skriv ut) när flera filer har valts. Skickar en fil från skärmen skicka igen Det här objektet visas inte när flera filer har valts. Flyttar en fil Du kan också redigera filnamnet med det här alternativet. Visar egenskapsändring och filinformation Det här objektet visas inte när flera filer har valts. Välj det här objektet om du vill ta bort data efter utskrift. Välj det här objektet om du vill skriva ut allt i svartvitt. Det här objektet visas inte när flera filer har valts. Sammanfogar de två valda filerna till en enda fil Det här objektet visas inte när bara en eller tre eller flera filer har valts. Skriver ut vald fil omedelbart Kontrollera innehållet i originalfilen efter bild Det här objektet visas inte när flera filer har valts. Tar bort data DOKUMENTARKIVERING 17

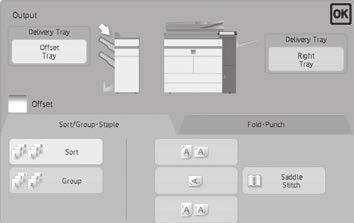

18 KOPIERINGSUTDATA Konfigurera utmatningsinställningarna för kopior med Sort (sortera), Group (gruppera), Offset, Staple (häftning), Punch (hålslagning) eller Fold (vikning). Grundläggande funktioner 1 Välj [Output] (utmatning) 2 Inställningar för kopieringsutdata 3 Kontrollera förhandsgranskningsbild 4 Starta (svartvitt eller färg) 1 Ange utmatningsfack 2 Välj typ av utmatning och papper 3 Ange detaljer för utmatningsläge Inställningar för utmatningsfack Inställningar för utmatningsfack Ange målet för utmatade kopior. Utmatningsfacket som är valt indikeras med en pil. (När en efterbehandlare (100-arks häftning) eller efterbehandlare för sadelhäftning (100-arks häftning) är installerad) [Middle Tray] (mellanfack) kan väljas. Utmatning till offsetfack Utmatning till höger fack Om någon av funktionerna för offset, sortera häftning, sadelhäftning, vikning eller hålslagning har valts är höger fack inte tillgängligt. Funktionen sortera/gruppera Den här funktionen anger sorteringsmetod vid kopiering av ett skannat original. Sorterar det skannande originalet efter uppsättning och matar ut dem. Grupperar det skannande originalet efter sidor och matar ut dem. Offsetfunktion (När en efterbehandlare eller efterbehandlare för sadelhäftning är installerad) Välj den här funktionen när du vill mata ut kopior och flytta över dem uppsättning för uppsättning. När den här häftningsfunktionen väljs avmarkeras offsetfunktionen automatiskt. Sortera häftning (När en efterbehandlare eller efterbehandlare för sadelhäftning är installerad) Den här funktionen häftar de utmatade kopiorna och levererar dem till facket. 1 häftklammer bak 1 häftklammer fram 2 häftklamrar Kopior kan vikas på mitten, häftas och matas ut. Den här funktionen är bara tillgänglig när en efterbehandlare för sadelhäftning är installerad. 18

19 Sadelhäftning (När en efterbehandlare för sadelhäftning är installerad) Kopior kan vikas på mitten, häftas och matas ut. (När en kantskärningsmodul är installerad på efterbehandlaren för sadelhäftning) För sadelvikning kantskärs en sidkant som ger en snygg utskriftsbild. Frånkopplar sadelhäftning Väljer vänsterbindning Väljer högerbindning Skannar dubbelsidiga original Tryck här för att slå på eller av omslagsinställningen eller för att konfigurera pappersfacksinställningarna. Skannar enkelsidiga original Kantskärningsinställning (När en kantskärningsmodul är installerad på efterbehandlaren för sadelhäftning) Om du aktiverar sadelhäftning kan du konfigurera kantskärningsinställningarna. Slår av kantskärningsinställning Slår på kantskärningsinställning Ange kantskärningsbredd i intervallet 2,0 till 20,0 mm Vikfunktion (När en efterbehandlare för sadelhäftning eller vikfunktion är installerad) Kopior kan vikas och matas ut. Väljer sadelvikning Väljer Z-vikning Väljer C-vikning Inställningsskärm för varje viktyp Viker papper så att utskriftssidan är vänd nedåt under utmatning Viker papper så att utskriftssidan är vänd uppåt under utmatning Välj det här alternativet för att vika flera ark tillsammans Visar en vikt bild Välj storlek på papperet som ska vikas med Z-vikning (En av A3, B4, A4R, 11" 17", 8-1/2" 14" och 8-1/2" 11"R kan väljas) Viker papper för vänsterbindning under utmatning Viker papper för högerbindning under utmatning Väljer dragspelsvikning Hålslagningsfunktion Väljer dubbelvikning Väljer halvvikning (När en hålslagningsmodul är installerad) Hålslagning och utmatning av kopior. Tillgänglig för pappersstorlekarna B5R till A3. Hålslagning under utmatning KOPIERINGSUTDATA 19

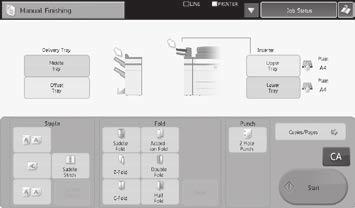

20 MANUELL EFTERBEHANDLING Med den här funktionen kan du ställa in efterbehandling för kopierade eller utskrivna sidor. Du kan välja manuellt efterbehandlingsläge om infogaren är installerad. När efterbehandlaren (100-arks häftning), efterbehandlaren för sadelhäftning (100-arks häftning), hålslagningsmodulen eller vikenheten har installerats kan efterbehandlingsåtgärder som häftning, hålslagning och vikning utföras. Grundläggande funktioner 1 Lägg på originalet 2 Växla till det manuella efterbehandlingsläget Ändra lägen från startskärmen 3 Inställningar för efterbehandlingsmetod 4 Start Ändra lägen från skärmen för varje läge Justera infogarens pappersledare efter pappersstorlek och fyll på papper. (Specialmedia som OH-film och flikpapper kan inte användas.) Inställningar för påfyllning av papper och utmatning 1 Välj lämplig efterbehandlingsmetod 2 Byt pappersfack eller utmatningsfack efter behov Kontrollerar och ändrar utmatningsfack Du kan kontrollera papperstyp och -storlek som fyllts på. Papperstyp och -storlek kan anges för var och en av det övre och nedre facket. Om du vill ändra papperstyp och -storlek väljer du [System Settings] (systeminställningar) > [Paper Tray Settings] (pappersfacksinställningar) > [Inserter] (infogare). Kontrollera papperstyp och -storlek Väljer det övre facket som pappersfack Kontrollerar och ändrar utmatningsfack Utmatningsfacket väljs automatiskt baserat på den utmatningsfunktion du väljer. Om Z-vikning, halvvikning eller hålslagning har valts, kan du välja mellan- eller offsetfacket som utmatningsfack. Om du har ändrat utmatningsfack kan utmatningsfunktionen avmarkeras beroende på originalinställningarna för utmatning. Väljer mellanfacket som utmatningsfack Väljer offsetfacket som utmatningsfack Det placerade originalets orientering För häftning eller hålslagning i önskat läge placerar du papperet enligt följande: För häftningsfunktionen placerar du papperet med framsidan uppåt och justerar texten efter riktningen på pekpanelens skärm. (För sadelhäftningsfunktionen placerar du papperet så att mittenytan är vänd uppåt.) När du använder hålslagnings- eller vikfunktionen placerar du papperet med framsidan upp och justerar texten horisontellt och uppåt efter skanningsriktningen (höger). Väljer nedre övre facket som pappersfack 20

21 Häftning (När en efterbehandlare är installerad) Den här funktionen häftar det påfyllda papperet till en bunt. 1 häftklammer bak 1 häftklammer fram 2 häftklamrar Ange antal kopior (antal sidor) Den här funktionen fyller på tidigare sorterade ark och matar ut flera uppsättningar på en gång. Inställning för antal kopior Ställa in antal sidor Ange antal utmatade kopior (från 1 till 999) Sadelhäftning (När en efterbehandlare för sadelhäftning (100-arks häftning) är installerad) Den här funktionen häftar varje uppsättning kopior på två ställen på papperets mitt, viker dem på hälften och matar ut dem. (När en kantskärningsmodul är installerad på efterbehandlaren för sadelhäftning) För sadelhäftning kantskärs en sidkant som ger en snygg utskriftsbild. Häftar varje uppsättning kopior på två ställen på papperets mitt och viker dem på hälften vid utmatning. Kantskär en sidkant för sadelvikning under utmatning Ange kantskärningsbredd i intervallet 2,0 till 20,0 mm Kontrollerar och ändrar utmatningsfack Utmatningsfacket väljs automatiskt baserat på den utmatningsfunktion du väljer. Om Z-vikning, halvvikning eller hålslagning har valts, kan du välja mellan- eller offsetfacket som utmatningsfack. Om du har ändrat utmatningsfack kan utmatningsfunktionen avmarkeras beroende på originalinställningarna för utmatning. Väljer mellanfacket som utmatningsfack Väljer offsetfacket som utmatningsfack Vikfunktion (När en vikenhet är installerad) Den här funktionen viker papper i Z-vikning, C-vikning och andra typer av former. (När en efterbehandlare för sadelhäftning (100-arks häftning) är installerad) Papper kan vikas med sadelvikning. * Vilka pappersstorlekar som kan väljas varierar beroende på typ av pappersvikning. * Specialmedia som OH-film och flikpapper kan inte användas. Tillåtna pappersstorlekar: A3W, A3, B4, A4R, SRA3 12" 18", 11" 17", 8-1/2" 14", 8-1/2" 11"R, 8K Vikinställningarna kan konfigureras i [Detail] (detalj). Tillåtna pappersstorlekar: A3, B4, A4R, 11" 17", 8-1/2" 14", 8-1/2" 11"R Det här kan bara användas med häftnings- eller hålslagningsfunktionen när papper i storlekarna A3, B4 eller 11" 17" används. Tillåtna pappersstorlekar: A4R, 8-1/2" 11"R Tillåtna pappersstorlekar: A4R, 8-1/2" 11"R Tillåtna pappersstorlekar: A4R, 8-1/2" 11"R Tillåtna pappersstorlekar: A4R, 8-1/2" 11"R Välj det här för att ange alla sidor som en uppsättning * Om den här inställningen är aktiverad anger du [Number of Copies] (antal kopior) till "1". Välj det här för att ange antal sidor för varje uppsättning Hålslagningsfunktion (När en hålslagningsmodul är installerad) Den här funktionen slår hål i papperet. Tillgänglig för pappersstorlekarna B5R till A3. Du kan inte använda papper i storleken A3W (12" 18") och specialmedia som OH-film och flikpapper. Ange ett numeriskt värde när [Manual] (manuell) har valts. (från 1 till 200 sidor) Hålslagning under utmatning Om pappersstorleken som används är A3, B4 eller 11" 17" kan den här funktionen användas med sadelhäftnings- eller vikfunktionen för Z-vikning. MANUELL EFTERBEHANDLING 21

22 SPECIFIKATIONER Grundläggande/Kopiator Namn HP Color MFP S962dn (F1J61F)/HP Color MFP S970dn (F1J62A) Typ Konsol Färg Fullfärg Kopieringsförhållande Samma storlek: 1:1 ± 0,8 % Förstora: 115 %, 122 %, 141 %, 200 %, 400 % Förminska: 25 %, 50 %, 70 %, 81 %, 86 % Zoomintervall: 25 till 400 % ( % med DSPF) i steg om 1 %, totalt 376 steg. Kan beräkna zoomintervallet när mm anges. Kopiatorsystem Skanningsupplösning Elektrostatisk laserkopiator Skanning (svartvitt): dpi, dpi Skanning (fullfärg): dpi Utskrift: dpi, motsvarande dpi 600 dpi Tillåtet papper Fack 1: 60 till105 g/m 2 (16 lb till 28 lb) Fack 2: 60 till105 g/m 2 (16 lb till 28 lb) Fack 3: 60 till 220 g/m 2 (16 lbs. Bond till 80 lbs. Omslag) Fack 4: 60 till 220 g/m 2 (16 lbs. Bond till 80 lbs. Omslag) Multi-bypass-fack: 55 till 300 g/m 2 Index (16 lb till 170 lb) Övergång Originalpappersstorlekar Skanna: motsvarande 256 gråskaletoner/utskrift: motsvarande 256 gråskaletoner Max. A3 (11" 17") för ark och inbundna dokument Pappersmatning/kapacitet plus 800 plus 500 plus 500 ark i 4 fack plus 100-arks Multi-bypass-fack Med 80 g/m 2 (21 lb) papper Kopieringsstorlekar Uppvärmningstid Tid till första kopia A3 bred (12" 18") till A5R, 5-1/2" 8-1/2"R, OH-film, tungt papper, kuvert Fack 1: A4, B5, 8-1/2" 11" Fack 2: A4, 8-1/2" 11" Fack 3: A3 bred (12" 18"), A3, B4, A4, A4R, B5, B5R, 11" 17", 8-1/2" 14", 8-1/2" 13-1/2", 8-1/2" 13-2/5", 8-1/2" 13", 8-1/2" 11", 8-1/2" 11"R, 7-1/4" 10-1/2"R Fack 4: A3 bred (12" 18"), A3, B4, A4, A4R, B5, B5R, A5R, 11" 17", 8-1/2" 14", 8-1/2" 13-1/2", 8-1/2" 13-2/5", 8-1/2" 13", 8-1/2" 11", 8-1/2" 11"R, 7-1/4" 10-1/2"R, 5-1/2" 8-1/2"R Multibypass-fack: A3 bred (12" 18") till A5R, 5-1/2" 8-1/2"R, SRA3, OH-film, tungt papper, kuvert Förlorad marginal (framkant): 4 mm (11/64") ± 1 mm (± 3/64") Förlorad marginal (nederkant): 2 mm (6/64") - 5 mm (- 13/64") Framkant/nederkant: totalt 8 mm (21/64") eller mindre Närmaste kant/bortre kant: totalt 4 mm (11/64") ± 2 mm (± 6/64") eller mindre 55 sekunder Det kan variera beroende på omgivande förhållanden. F1J61A F1J62A Fullfärg: 5,6 sekunder 5,1 sekunder Svartvitt: 4,0 sekunder 3,7 sekunder Det kan variera beroende på maskinens skick. F1J61A F1J62A A4, B5, 8-1/2" 11": 62 kopior/min. 70 kopior/min. A4R, B5R, A5R, 8-1/2" 11"R, 7-1/4" 10-1/2"R, 5-1/2" 8-1/2"R: 43 kopior/min. 46 kopior/min. B4, 8-1/2" 14": 36 kopior/min. 40 kopior/min. A3, 11" 17": 32 kopior/min. 35 kopior/min. * Kontinuerlig hastighet för samma originalkälla. Utmatningen kan avbrytas temporärt för att stabilisera bildkvaliteten. Max. pappersmatning/max. kapacitet Kontinuerlig kopia Minne Omgivande miljö Strömförsörjningskrav Mått plus 800 plus 500 plus 500 ark i 4 fack plus 500-arks Multi-bypass-fack plus ark i fack med stor kapacitet Med 80 g/m 2 (21 lb) papper Max kopior Standard: 5 GB hårddisk: 1 TB SD-kort: 4 GB 1 GB = En miljard byte när det handlar om hårddiskkapacitet. Faktisk formatkapacitet är mindre. Driftmiljö 10 C (54 F) till 35 C (91 F) (20 % till 85 % relativ luftfuktighet (RH)) (fuktigheten är 60 % eller lägre medan temperaturen är 35 C (91 F) och temperaturen är 30 C (86 F) eller lägre medan luftfuktigheten är högre än 85 %.) hpa Standardmiljö 20 C (68 F) till 25 C (77 F) (65 ± 5 % relativ luftfuktighet (RH)) AC V/8A, 50/60 Hz ( V strömförsörjning) Energiförbrukning Max. 3,84 kw (inklusive alternativ som skrivbordet) 845 mm (B) 844 mm (D) mm (H) (33-15/64" (B) 33-15/64" (D) 48-7/64" (H)) Kontinuerlig kopieringshastighet* (när urkopplare inte används) Vikt Totala mått Cirka 222 kg (489 lb) Med Multi-bypass-fack utskjutet mm (B) 844 mm (D) (48-29/32" (B) 33-15/64" (D)) Med höger sidoutmatningsfack utskjutet mm (B) 844 mm (D) (49-21/32" (B) 33-15/64" (D)) 22

23 Automatisk dokumentmatare (standardutrustning) Namn Dokumentmatartyper Duplex Single Pass Feeder (DSPF) Duplex Single Pass Feeder (DSPF) Originalpappersstorlekar A3 (11" 17") till A5 (5-1/2" 8-1/2") Originalpapperstyper Pappersvikt Tvåsidig Tunt papper 35 g/m 2 (9 lb) till 49 g/m 2 (13 lb) Vanligt papper 50 g/m 2 (13 lb) till 128 g/m 2 (34 lb) 50 g/m 2 (13 lb) till 128 g/m 2 (34 lb) Papperslagringskapacitet Skanningshastighet (kopia) 150 ark (21 lb (80 g/m 2 )) (eller maximal bunthöjd på 49/64" (19,5 mm)) Svartvitt: 75 enkelsidiga ark/minut (A4 (8-1/2" 11") horisontellt) ( dpi) Färg: 51 enkelsidiga ark/minut (A4 (8-1/2" 11") horisontellt) ( dpi) Fack med stor kapacitet Namn HP Fack med stor kapacitet för ark (F1Z99A) Pappersformat A3W (12" 18") till B5R (8-1/2" 11"), SRA3 Tillåtet papper 55 till 300 g/m 2 Index (16 lb till 170 lb) Pappersvolym ark ( ) Strömförsörjningskrav AC 230 V, 10 A Mått 895 mm (B) 763 mm (D) 986 mm (H) (35-1/4" (B) 30-1/32" (D) 38-13/16" (H)) Vikt Cirka 131 kg (288 lb) Namn Pappersformat Tillåtet papper Pappersvolym Strömförsörjningskrav Mått Vikt HP Multi-bypass-fack för 500 ark (F1Z96A) A3W (12" 18") till B5R (8-1/2" 11"), SRA3 55 till 220 g/m 2 omslag (16 lb till 80 lb) 500 ark Försörjs från fack med stor kapacitet När utmatningsfacket är indraget 705 mm (B) 556 mm (D) 170 mm (H) (27-3/4" (B) 21-7/8" (D) 6-11/16" (H)) När utmatningsfacket är utdraget 880 mm (B) 556 mm (D) 170 mm (H) (34-21/32" (B) 21-7/8" (D) 6-11/16" (H)) Cirka 18 kg (39 lb) Namn HP Fack med stor kapacitet för ark (F1Z98A) Namn HP Fack med stor kapacitet för ark (F1Z97A) Pappersformat A4, B5, 8-1/2" 11" Pappersformat A3W (12" 18") till B5 (8-1/2" 11") Tillåtet papper 60 till 220 g/m 2 omslag (16 lb till 80 lb) Tillåtet papper 60 till 220 g/m 2 omslag (16 lb till 80 lb) Pappersvolym ark Pappersvolym ark Mått 376 mm (B) 575 mm (D) 523 mm (H) (14-51/64" (B) 22-41/64" (D) 20-19/32" (H)) Mått 690 mm (B) 578 mm (D) 522 mm (H) (27-11/64" (B) 22-49/64" (D) 20-19/32" (H)) Vikt Cirka 28,5 kg (63 lb) Vikt Cirka 50 kg (110 lb) SPECIFIKATIONER 23

24 SPECIFIKATIONER Efterbehandlare Namn HP Häftning/buntning, 50-arks häftningsenhet (F2A01A) Namn Pappersformat Tillåtet papper HP Häftning/buntning, 100-arks häftningsenhet (F2A02A) Beror på matarspecifikationerna 55 till 300 g/m 2 Index (16 lb till 170 lb) Pappersformat Beror på matarspecifikationerna Tillåtet papper 55 till 300 g/m 2 Index (16 lb till 170 lb) Antal fack 2 Antal fack 3 Övre fack Ej häftat A3W (12" 18")/A3 (11" 17") /B4 (8-1/2" 14"), SRA3: 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark Övre fack Ej häftat A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/5-1/2" 8-1/2"R (A5R): ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark Häftningsfunktion Häftningsfunktion Kapacitet för fack (21 lb (80 g/m 2 )) Max. antal häftade ark (90 g/m 2 (24 lb)) Häftningsläge Strömförsörjningskrav Mått Vikt Nedre fack Ej häftat Häftningsfunktion A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A4/B5/8-1/2" 11" Ej offset: ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark Offset är inte tillgänglig för A3W (12" 18")/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R). Max. antal 50 ark (A4 (8-1/2" 11"), B5) Max. antal 30 ark (A3 (11" 17"), B4 (8-1/2" 14"), A4R (8-1/2" 11"R)) 1 längst ned, 1 överst, 2 mitten Försörjs från maskinen När utmatningsfacket är indraget 530 mm (B) 662 mm (D) mm (H) (20-7/8" (B) 26-3/64" (D) 43-19/64" (H)) När utmatningsfacket är utdraget 660 mm (B) 662 mm (D) mm (H) (26" (B) 26-1/8" (D) 43-19/64" (H)) Cirka 42 kg (92,6 lb) Kapacitet för fack (80 g/m 2 (21 lb)) Max. antal häftade ark (90 g/m 2 (24 lb)) Häftningsläge Strömförsörjningskrav Mått Mittenfack Ej häftat Nedre fack Ej häftat Häftningsfunktion A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 125 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): 250 ark A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A4/B5/8-1/2" 11" Ej offset: ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark Offset är inte tillgänglig för A3W (12" 18")/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R). Max. antal 100 ark (A4 (8-1/2" 11"), B5) Max. antal 50 ark (A3 (11" 17"), B4 (8-1/2" 14"), A4R (8-1/2" 11"R)) 1 längst ned, 1 överst, 2 mitten AC 230 V, 10 A När utmatningsfacket är indraget 654 mm (B) 765 mm (D) mm (H) (25-3/4" (B) 30-1/8" (D) 40-15/16" (H)) När utmatningsfacket är utdraget 782 mm (B) 765 mm (D) mm (H) (30-51/64" (B) 30-1/8" (D) 40-15/16" (H)) Cirka 61 kg (134,5 lb) Vikt 24

25 Efterbehandlare för sadelhäftning Namn Pappersformat Tillåtet papper Antal fack 3 Övre fack Ej häftat Kapacitet för fack (80 g/m 2 (21 lb)) Max. antal häftade ark (90 g/m 2 (24 lb)) Häftningsläge Häftningsmetod (för sadelhäftning) Vikläge för sadelhäftning Efterbehandlare för sadelhäftning, 50-arks häftning (F2A03A) Beror på matarspecifikationerna 55 till 300 g/m 2 Index (16 lb till 170 lb) Häftningsfunktion Nedre fack Ej sorterat Häftningsfunktion Fack för sadelhäftning A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/B5R (7-1/4" 10 1/2"R)/A5R (5-1/2" 8-1/2"R): ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 650 ark A4R (8-1/2" 11"R)/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A4/B5/8-1/2" 11": ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 650 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark 10 enheter (11 till 15 ark), 20 enheter (6 till 10 ark), 25 enheter (1 till 5 ark) Offset är inte tillgänglig för A3W (12" 18")/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R). Max. antal 50 ark (A4 (8-1/2" 11"), B5) Max. antal 30 ark (A3 (11" 17"), B4 (8-1/2" 14"), A4R (8-1/2" 11"R)) 1 längst ned, 1 överst, 2 mitten Vik på mitten med häftning på två ställen i mitten Vik på mitten Tillåtna storlekar för sadelhäftning A3 (11" 17")/B4 (8-1/2 14")/A4R (8-1/2" 11"R)/A3W (12" 18") 60 g/m 2 (16 lbs.) till 256 g/m 2 (140 lbs.) Index Tillåten vikt för sadelhäftning Pappersvikt 106 g/m 2 (28 lbs) till 256 g/m 2 (140 lbs). Index 256 g/m 2 (140 lbs.) Index kan bara användas i omslagsläget och för enarksvikning. Max. antal 15 ark (80 g/m 2 (21 lb)): 14 ark (80 g/m Max. antal ark vid sadelhäftning 2 (21 lb)) + 1 ark (256 g/m 2 (140 lbs.) Index) Max. antal 10 ark (90 g/m 2 (24 lb)): 9 ark (90 g/m 2 (24 lb)) + 1 ark (256 g/m 2 (140 lbs.) Index) Strömförsörjningskrav Försörjs från maskinen När utmatningsfacket är indraget 642 mm (B) 662 mm (D) mm (H) (25-9/32" (B) 26-3/64" (D) 43-19/64" (H)) Mått När utmatningsfacket är utdraget 772 mm (B) 662 mm (D) mm (H) (30-3/8" (B) 26-1/8" (D) 43-19/64" (H)) Vikt Cirka 72 kg (158,7 lb) Namn Efterbehandlare för sadelhäftning, 100-arks häftning (F2A04A) Pappersformat Beror på matarspecifikationerna Tillåtet papper 55 till 300 g/m 2 Index (16 lb till 170 lb) Antal fack 4 Kapacitet för fack (80 g/m 2 (21 lb)) Max. antal häftade ark (90 g/m 2 (24 lb)) Häftningsläge Häftningsmetod (för sadelhäftning) Vikläge för sadelhäftning Övre fack Ej häftat Häftningsfunktion Mittenfack Ej häftat Nedre fack Ej sorterat Häftningsfunktion Fack för sadelhäftning Ej häftat Häftningsfunktion Häftningsfunktion i omslagsläge A3W (12" 18")/A3 (11" 17") /B4 (8-1/2" 14"), SRA3: 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark A3W (12" 18")/A3 (11" 17") /B4 (8-1/2" 14"), SRA3: 125 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5/ B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): 250 ark A3W (12" 18")/A3 (11" 17")/B4 (8-1/2" 14"), SRA3: 750 ark A4R (8-1/2" 11"R)/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R): ark A4/B5/8-1/2" 11": ark A3 (11" 17")/B4 (8-1/2" 14"): 50 enheter eller 750 ark A4 (8-1/2" 11")/A4R (8-1/2" 11"R)/B5: 100 enheter eller ark 60 till 105 g/m 2 (16 lb till 28 lb): 5 ark 60 till 81,4 g/m 2 (16 lb till 21 lb): 5 enheter (16 till 20 ark), 10 enheter (11 till 15 ark), 15 enheter (1 till 5 ark) 81,4 g/m 2 över till 105 g/m 2 (21 lb över till 28 lb): 15 enheter (6 till 10 ark), 25 enheter (1 till 5 ark) 60 till 81,4 g/m 2 (16 lb till 21 lb): 5 enheter (16 till 20 ark), 10 enheter (11 till 15 ark) 81,4 g/m 2 över till 105 g/m 2 (21 lb över till 28 lb): 10 enheter (1 till 10 ark) Offset är inte tillgänglig för A3W (12" 18")/B5R (7-1/4" 10-1/2"R)/A5R (5-1/2" 8-1/2"R). Max. antal 100 ark (A4 (8-1/2" 11"), B5) Max. antal 50 ark (A3 (11" 17"), B4 (8-1/2" 14"), A4R (8-1/2" 11"R)) 1 längst ned, 1 överst, 2 mitten Vik på mitten med häftning på två ställen i mitten Vik på mitten Tillåtna storlekar för sadelhäftning A3 (11" 17")/B4 (8-1/2 14")/A4R (8-1/2" 11"R)/A3W (12" 18") 60 g/m 2 (16 lb) till 300 g/m 2 Index (170 lb) Tillåten vikt för sadelhäftning Pappersvikt 106 g/m 2 (28 lb) till 300 g/m 2 Index (170 lb) kan bara användas i omslagsläget och för enarksvikning. Max. antal 30 ark (80 g/m 2 (21 lb)): 29 ark (80 g/m Max. antal ark vid sadelhäftning 2 (21 lb)) + 1 ark (256 g/m 2 (140 lbs.) Index) Max. antal 20 ark (90 g/m 2 (24 lb)): 19 ark (90 g/m 2 (24 lb)) + 1 ark (256 g/m 2 (140 lbs.) Index) Strömförsörjningskrav AC 230 V, 10 A När utmatningsfacket är indraget 767 mm (B) 765 mm (D) mm (H) (30-13/64" (B) 30-1/8" (D) 40-15/16" (H)) Mått När utmatningsfacket är utdraget 896 mm (B) 765 mm (D) mm (H) (35-9/32" (B) 30-1/8" (D) 40-15/16" (H)) Vikt Cirka 108 kg (238,1 lb) SPECIFIKATIONER 25

26 SPECIFIKATIONER Hålslagningsmodul Namn Hålslagningsmodul, 50 ark (F2A03A/F2A01A) Strömförsörjningskrav Försörjs från efterbehandlare/efterbehandlare för sadelhäftning Pappersstorlek för hålslagningsmodul F2A12A, F2A13A, F2A14A, F2A15A A3 (11" 17") till B5R (7-1/4" 10-1/2"R) Mått 102 mm (B) 662 mm (D) 914 mm (H) (4-1/64" (B) 26-1/8" (D) 36" (H)) Hål 2 hål, 2/3 hål, 4 hål, 4 hål bred Vikt Cirka 8 kg (17,6 lb) Hålslagningsmodul Namn Hålslagningsmodul, 100 ark (F2A04A/F2A02A) Strömförsörjningskrav Försörjs från efterbehandlare/efterbehandlare för sadelhäftning Pappersstorlek för hålslagningsmodul F2A16A, F2A17A, F2A18A, F2A19A A3 (11" 17") till B5R (7-1/4" 10-1/2"R) Mått 95 mm (B) 715 mm (D) 392 mm (H) (3-47/64" (B) 28-5/32" (D) 9-13/32" (H)) Hål 2 hål, 2/3 hål, 4 hål, 4 hål bred Vikt Cirka 3,7 kg (8,2 lb) Fax Namn Användbara linjer HP Faxexpansionssats (F2A55A) Allmänna telefonlinjer (PSTN), privat PBX-system (Private Branch Exchange) Överföringstid Cirka 2 sekunder *1 (A4 (8-1/2" 11") HP-standardpapper, normal, Super G3 (JBIG)) Cirka 6 sekunder (G3 ECM) Normal: 8 punkter/mm 3,85 linjer/mm Minne 1 GB Skanningsdensitet Fin: Extra fin: Ultrafin: 8 punkter/mm 7,7 linjer/mm 8 punkter/mm 15,4 liner/mm 16 punkter/mm 15,4 linjer/mm Anteckningar Uppringningsminne med pekfunktion Max poster (inklusive gruppuppringning för fax, skanner och Internet-fax) Anslutningshastighet Kodningsmetod Super G3: 33,6 kbit/s, G3: 14,4 kbit/s MH, MR, MMR, JBIG Poster per grupp Massöverföringar Max. 500 poster Max. 500 mottagare Anslutningsläge Super G3/G3 Originalpappersstorlekar för överföring A3 (11" 17") till A5 (5-1/2" 8-1/2") (Papper med max. längd på mm* kan överföras (endast enkelsidigt och svartvitt).) Registrerad pappersstorlek A3 (11" 17") till A5 (5-1/2" 8-1/2") *1 Överensstämmer med 33,6 kbit/s överföringsmetoden för Super G3-fax standardiserad av International Telecommunications Union (ITU-T). Den här hastigheten används vid sändning av A4-papper (8-1/2" 11") på cirka 700 tecken vid standardbildkvalitet (8 3,85 linjer/mm) i höghastighetsläge (33,6 kbit/s). Det här är överföringshastigheten endast för bildinformation och inkluderar inte tiden för överföringskontroll. Den faktiska tid som behövs för en överföring beror på textens innehåll, typen av mottagande faxmaskin och telefonlinjeförhållanden. Nätverksskrivare Typ Inbyggd typ Interna teckensnitt 80 teckensnitt för PCL, 136 teckensnitt för Adobe PostScript 3 Kontinuerlig utskriftshastighet Samma som kontinuerlig kopieringshastighet Minne Maskinens systemminne och hårddisk Upplösning Databearbetning: dpi, dpi Utskrift: dpi, motsvarande dpi 600 dpi, dpi Gränssnitt 10BASE-T/100BASE-TX/1000BASE-T, USB 1.1, USB 2.0 (höghastighetsläge) Sidbeskrivningsspråk Standard: PCL6-emulering, Adobe PostScript 3 *: Det finns fall då en anslutning inte kan upprättas. Kontakta din HP- eller tredje parts service- och supportrepresentant. Kompatibla protokoll Kompatibla operativsystem TCP/IP, IPv4/IPv6, IPX/SPX, NetBIOS, IPP, EtherTalk Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2008R2 * Macintosh (Mac OS 10.4 ~ , 10.5 ~ , ~ , 10.7 ~ ) 26

27 Nätverksskanner Typ Skanningsupplösning (horisontell vertikal) Skanningshastighet (8-1/2" 11" (A4)) Gränssnitt Kompatibla protokoll Kompatibla operativsystem *2 Färgskanner dpi, dpi, dpi, dpi, dpi, dpi (Push scan) 50 till dpi *1 (Pull scan) Svartvitt: 75 ark/minut (enkelsidigt) Färg: 75 ark/minut (enkelsidigt) I standardläge vid användning av HP-standardpapper (A4-storlek (8-1/2" 11") med 6 % täckning) och den automatiska färgavkänningen är avstängd. Hastigheten varierar beroende på originalets datavolym. 10BASE-T/100BASE-TX/1000BASE-T, USB 2.0 (under USB-minnesskanning) TCP/IP (IPV4) Pull scan (TWAIN) Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2008R2 *2 Utdataformat Drivrutin (svartvitt) TIFF, PDF, PDF/A, krypterad PDF, XPS *3 Komprimeringsmetod: dekompression, G3 (MH), G4 (MMR) (gråskala/färg) TIFF, JPEG, PDF, PDF/A, krypterad PDF, högkompressions-pdf, XPS *3 Komprimeringsmetod: JPEG (hög, medel och låg kompression, Emphasis Blackletter) TWAIN-kompatibel *1: Du måste minska skanningsstorleken när du ökar upplösningen. *2: Det finns fall då en anslutning inte kan upprättas. Kontakta din HP- eller tredje parts service- och supportrepresentant. *3: XPS (XML Paper Specification) Kantskärningsenhet Namn HP Kantskärningsenhet (F2A08A) Strömförsörjningskrav Försörjs från efterbehandlare för sadelhäftning Tillåtna storlekar för kantskärningsmodul A3W (12" 18"), A3, B4, A4R, 11" 17", 8-1/2" 14", 8-1/2" 13-1/2", 8-1/2" 13-2/5", 8-1/2" 13", 8-1/2" 11"R, SRA3 Mått 251 mm (B) 625 mm (D) 403 mm (H) (9-7/8" (B) 24-15/32" (D) 15-7/8" (H)) Max. antal ark som kan kantskäras 2 till 20 ark (60 g/m 2 till 81,4 g/m 2 (16 lb till 21 lb)) 2 till 10 ark (81,4 g/m 2 över till 105 g/m 2 (21 lb över till 28 lb)) 2 till 3 ark (105 g/m 2 över till 220 g/m 2 Index (28 lbs. över till 80 lbs.)) När vanligt papper kantskärs. Innehåller ett främre omslag på 300 g/m 2 Index (170 lbs.) eller mindre. Vikt Cirka 32 kg (70,6 lb) Vikenhet Namn Viktyper Tillåtna storlekar för vikenhet Tillåtet papper Vikenhet (F2A09A) Z-vikning, C-vikning, dragspelsvikning, dubbelvikning, halvvikning. Z-vikning: A3, B4, A4R, 11" 17", 8-1/2" 14", 8-1/2" 11"R C-vikning, dragspelsvikning, dubbelvikning, halvvikning: A4R, 8-1/2" 11"R 55 g/m 2 till 105 g/m 2 (16 lb till 28 lb) Kapacitet för fack (80 g/m 2 (21 lb)) Strömförsörjningskrav Mått C-vikning/dragspelsvikning/dubbelvikning 60 mm (2-23/64") (Motsvarande 40 ark. (Motsvarande 25 ark för dubbelvikning)) Kopior som görs med Z-vikning eller halvvikning matas ut till efterbehandlarens fack eller facket för efterbehandlaren för sadelmatning. AC V 336 mm (B) 770 mm (D) mm (H) (13-15/32" (B) 30-5/16" (D) 41-11/32" (H)) Vikt Cirka 66 kg (145,5 lb) Infogare Namn HP Infogare för 400 ark (F2A10A) A3W (12" 18"), A3, B4, A4, A4R, B5, B5R, A5R, 11" 17", 8-1/2" 14", 8-1/2" 13-1/2", Tillåtna storlekar för infogare 8-1/2" 13-2/5", 8-1/2" 13", 8-1/2" 11", 8-1/2" 11"R, 7-1/4" 10-1/2"R, 5-1/2" 8-1/2"R Tillåtet papper 60 g/m 2 till 220 g/m 2 omslag (16 lb till 80 lb) Antal fack 2 Kapacitet för fack (80 g/m 2 (21 lb)) Strömförsörjningskrav Mått Vikt Övre fack: 200 ark Nedre fack: 200 ark Försörjs från maskinen 540 mm (B) 760 mm (D) mm (H) (21-1/4" (B) 29-7/8" (D) 50-1/4" (H)) Cirka 45 kg (99,2 lb) SPECIFIKATIONER 27

28 FÖRBRUKNINGSMATERIAL Standardförbrukningsmaterial till den här produkten kan bytas ut av användaren och omfattar papper, tonerkassetter och häftkassetter för efterbehandlaren. Se till att du bara använder HP-kompatibla produkter för tonerkassetter, häftkassetter för efterbehandlaren och OH-film. För bästa kopieringsresultat ska du se till att bara använda förbrukningsmaterial från HP som är utformat och testat för HP-produkters maximala livslängd och prestanda. Leta efter förbrukningsmaterialetiketten på tonerpaketet. Förvaring av förbrukningsmaterial Korrekt förvaring 1. Förvara förbrukningsmaterial på en plats som: är ren och torr, har stabil temperatur, inte exponeras för direkt solljus. 2. Förvara papper i paketet och låt det ligga plant. 3. Papper som förvaras i paket som står upp eller papper som inte ligger i paketet kan bukta sig eller bli fuktigt, vilket kan leda till felmatat papper. Förvara tonerkassetter Förvara en ny förpackning med tonerkassetter horisontellt med framsidan uppåt. Förvara inte en tonerkassett stående på kortsidan. Om tonern förvaras stående på kortsidan kanske den inte fördelas jämnt ens efter att kassetten skakats ordentligt och stannar kvar i kassetten. Häftklammerkassett För efterbehandlaren och efterbehandlaren för sadelhäftning behövs följande häftklammerkassett: F5A43A (för efterbehandlare och efterbehandlare för sadelhäftning) Cirka per kassett 3 kassetter F5A46A (för häftklammer för efterbehandlare för sadelhäftning) Cirka per kassett 3 kassetter F5A45A (för efterbehandlare) Cirka per kassett 3 kassetter Tillgång till reservdelar och konsumtionsvaror Tillgång till reservdelar för reparation av maskinen garanteras i minst 7 år efter att enheten har slutat att tillverkas. Reservdelar är de delar av maskinen som kan gå sönder inom ramen för normal användning av produkten, medan de delar som normalt överstiger produktens livslängd inte räknas som reservdelar. Konsumtionsvaror är också tillgängliga i 7 år efter att enheten har slutat att tillverkas. 28

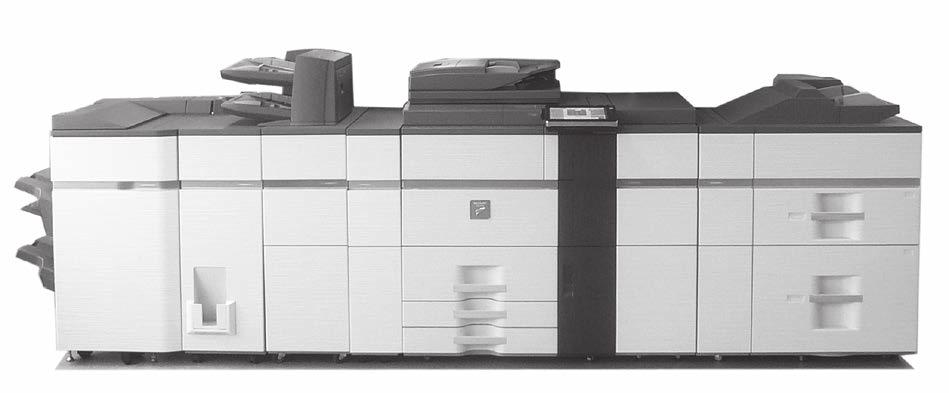

29 TILLVAL Tillvalsenheter När tillvalsenheter installeras kan efterbehandlingsåtgärder som häftning, hålslagning och vikning utföras. Med fullständiga installationsalternativ Vikenhet 2 Efterbehandlare/efterbehandlare för sadelhäftning 7 3 Infogare Enhet för korrigering av buktat papper 5 Den här enheten 6 Multi-bypass-fack 4 7 Papperspasseringsenhet 8 Fack med stor kapacitet Efterbehandlare/efterbehandlare för sadelhäftning Varje uppsättning kopior kan häftas och arken kan vikas och häftas. Vikenhet Varje uppsättning kopior kan vikas. Efterbehandlare F2A01A 50 ark Efterbehandlare för sadelhäftning F2A03A 50 ark 15 ark (efterbehandlare för sadelhäftning) Efterbehandlare F2A02A 100 ark Efterbehandlare för sadelhäftning F2A04A 100 ark 25 ark (efterbehandlare för sadelhäftning) För sadelvikning kantskärs en sidkant som ger en snygg utskriftsbild (när kantskärningsmodulen används). Vikenhet F2A09A Halvvikning Z-vikning C-vikning Dragspelsvikning Dubbelvikning 29
