1 1(17) INNEHÅLLSFÖRTECKNING IBG.2 J JS TERMISK ISOLERING PÅ TÄTSKIKT I YTTERTAK ELLER YTTERBJÄLKLAG SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D... 3 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS... 3, 4 JSE VATTENTÄTA SKIKT AV ASFALT, DUK, FOLIE E D I HUS JSF JV JVB FUKTSKYDDSSKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, DUK, PLASTFILM MM I HUS... 16, 17 TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV, ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV, ÖVERLÄGGSPLATTOR E D AV METALLISERAD STÅLPLÅT FÖR HUS... 17

2 2(17) IBG.2 Denna tekniska beskrivning ansluter till AMA Hus 14 Termisk isolering på tätskikt i yttertak eller ytterbjälklag MATERIAL- OCH VARUKRAV Termisk isolering ska uppfylla krav för tätskiktsklass A i Riktlinjer 2017 för taktäckningar på yttertak och ytterbjälklag från Tätskiktsgarantier i Norden AB. Mineralull Mineralullsisolering i låglutande tak, får komprimeras högst 10 procent vid 60 kpa utbredd korttidslast enligt provningsmetoder angivna i SS-EN 826:2013 och ha högst 5 mm nedtryckning vid en kortvarig punktlast av 500 N enligt provningsmetoder angivna i SS-EN 12430:2013. IBG.22 Termisk isolering cellplast på tätskikt i yttertak eller ytterbjälklag Cellplast av EPS Kombinationsprodukt av cellplast med påklistrat övre lag av träull, kork eller dylikt får ha grad kant. Cellplastskivor ska före leverans ha konditionerats så att funktionellt påverkande krympning har avslutats. Tidsmässig hänsyn ska göras vid planering, inköp eller avrop. Cellplast av XPS Isolervara av av XPS ska uppfylla kraven för lägst CS(10\Y)200 enligt SS-EN 13164:2012. Vid isolering i ett lag ska skivornas kanter vara falsade eller spontade. Vid isolering i två eller flera lag ska skivskarvarna i respektive lag vara förskjutna minst 300 mm. Cellplastskivor ska före leverans ha konditionerats så att funktionellt påverkande krympning har avslutats. Tidsmässig hänsyn ska göras vid planering, inköp eller avrop. Cellplast av PIR Isolervara av PIR ska uppfylla kraven för lägst CS(10\Y)120 enligt SS-EN 13165:2012. Isolervara ska vara fabriksbelagd på båda sidor med aluminiumfoliekomposit alternativt asfaltimpregnerad glasfiberväv (YAM). Vid isolering i ett lag ska skivornas kanter vara falsade eller spontade. Vid isolering i två eller flera lag ska skivskarvarna i respektive lag vara förskjutna minst 300 mm. Cellplastskivor ska före leverans ha konditionerats så att funktionellt påverkande krympning har avslutats. Tidsmässig hänsyn ska göras vid planering, inköp eller avrop.

3 3(17) Utförandekrav Underlag av isolering Isolerskivor ska vara monterade enligt tillverkarens anvisningar. Isolerskivor ska fästas in mekaniskt i underlaget enligt tillverkarens anvisning. Isolering av cellplast (EPS eller XPS) ska ha en densitet av minst 15 kg/m³. Isolering av mineralull ska ha en densitet av minst 110 kg/m³. Vid isolering med cellplast i ett lag ska skivornas kanter vara falsade. Vid isolering i två eller flera skikt ska skivorna i respektive skikt vara förskjutna minst 300 mm. Isolering av cellplast ska alltid täckas av ett lager 20 mm takboard av mineralull. Se rekommendationer i skriften EPS i tak, utgiven av Plast och Kemiföretagen, samt AMA Hus IBG.22 Beakta isoleringsleverantörens krav på tjocklek på isolerskivorna i förhållande till avstånd mellan profiltoppar på TRP-plåt Vindlastberäkning med infästningsplan ska alltid upprättas vid mekanisk infästning. Dimensionering av mekaniskt infästa tätskiktssystem utförs enligt SS-EN :2005 och Riktlinjer 2013 för taktäckningar på yttertak och ytterbjälklag från Tätskiktsgarantier i Norden AB. Mineralull min 20 mm takboard (mineralull) Skivor ska fästas mekaniskt. Infästningen sker i överlappsskarvarna. Fallisolering/utspetsningskilar ska utföras av mineralull med samma kvalitet som övrig takisolering. J JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS UTFÖRANDEKRAV Ansvar vid heta arbeten Arbetet skall utföras av personal med certifikat för heta arbten samt med arbetsmetoder och utrustning som uppfyller Svenska Brandförsvarsföreningens och försäkringsbolagens regler för brandfarliga heta arbeten KVALITETSKRAV PÅ FÄRDIGA TÄTSKIKT Garanti Gällande riktlinjer för TÄTSKIKTSGARANTIER, materialleverantörens anvisningar och AMA Hus gäller i nämnd ordning. Vid mekanisk infästning av tätskikt ska vindlastberäkning utföras och infästningsplan upprättas enligt Eurokod SS-EN Infästningsplan ska bifogas beställning av ansvarsutfästelse. Ansvarsutfästelse ska utfärdas och överlämnas till samtliga fastigheter/fastighetsägare. Detta är viktigt att tänka på vid t ex villor och radhus, även om dessa har sammanhängande takytor. Med exponerade tätskikt (yttertak) avses konstruktioner där tätskiktet är placerat överst i takkonstruktionen, d v s utan något ovanpåliggande material. Skötselanvisningar Gällande riktlinjer för TÄTSKIKTSGARANTIER, materialleverantörens anvisningar och AMA Hus gäller i nämnd ordning.

4 4(17) Underhållsinstruktioner under aktuell kod och rubrik under MATERIAL- OCH VARUKRAV CE-märkning Produkter som omfattas av en harmoniserad standard ska ha CE-märkning med tillhörande prestandadeklaration. Tätskiktsmatta Tätskiktsmatta ska vara armerad och baserad på polymermodifierad asfalt typ SBS Tätskiktsmatta ska vara Icopal Mono PM eller likvärdigt, kulör enligt standard Tätskiktsmatta ska förvaras och hanteras enligt tillverkarens dokumenterade anvisningar. Undre remsor och kappor till tätskiktsmattor ska inte vara skyddsbelagda. Övre remsor och kappor ska vara Icopal Mono P. För UV-strålning exponerade remsor och kappor ska vara skyddsbelagda. Produkter utan skyddsbeläggning mot UV-strålning ska i övrigt uppfylla samma krav som skyddsbelagda produkter. Fästdon För fästdon gäller avsnitt ZSE, där inte annat anges. Fästdon ska vara varmförzinkade eller ha minst motsvarande korrosionsskydd. JSE Vattentäta skikt av asfalt, duk, folie e d i hus MATERIAL- OCH VARUKRAV Tätskiktsmaterial Tätskiktsmatta ska vara Icopal Mono PM eller likvärdigt, kulör enligt standard Tätskikt av armerad bitumen (tätskiktsmatta) för yttertak ska tillverkas enligt harmoniserad standard SS-EN 13707:2013 och redovisas i prestandadeklaration. Exponerade tätskiktsmaterial ska vid provning enligt SIS-CEN/TS 1187:2012, metod 2, uppfylla kraven för klass BROOF (t2) enligt SS-EN :2005+A1:2009. Asfaltprodukter som ska appliceras genom svetsning (sträng- eller helsvetsning) till underlaget ska innehålla svetsbar asfalt till en mängd som minst motsvarar 1,0 kg/m 2 svetsad area.

5 5(17) Fästdon Fästdon för tätskikt redovisas i avsnitt ZSE. Spik för infästning av kappor och dylikt ska vara varmförzinkad pappspik, dimension minst 25 2,5 mm. Spikklammer får inte användas. Bricka till skruv eller teleskophylsa får inte deformeras vid uppvärmning i samband med läggning av tätskiktet. UTFÖRANDEKRAV Tätskiktsmaterial ska vid läggning ha sådan temperatur att sprickor och dylikt inte uppstår i materialet. Detaljer i tätskiktet ska utföras i direkt anslutning till täckningen. För varje dagsetapp ska lagd del av tätskikt tillfälligt förslutas till underlaget. Krav på underlag m m Underlag ska vara rent. Nivåskillnader, till exempel i elementfogar, ska vara utjämnade så att jämn övergång erhålls. Underlag för tätskikt ska ha en ytjämnhet minst motsvarande brädriven betong. Underlag ska vara fritt från vatten, snö och is före läggning av tätskikt. Vid klistring av tätskikt mot underlag ska underlaget vara torrt. Mekanisk infästning Dimensionering av mekaniskt infästa tätskiktssystem ska utföras enligt SS-EN :2005. Infästningsplan ska upprättas för takytan. Fästdon ska placeras enligt infästningsplan. LÄGGNING Veck, blåsor och dylikt i underlaget justeras till ett slätt underlag. KVALITETSKRAV PÅ FÄRDIGA TÄTSKIKT Kvarstående vatten Tak eller bjälklag ska vid nyproduktion utformas på ett sådant sätt att det högst kan bildas 30 mm kvarstående vatten. Brunnar ska placeras i takets lågpunkter. Brunnar ska monteras på ett sådant sätt att utloppets nivå inte ligger högre än omgivande tätskikt, överlägg inräknat.

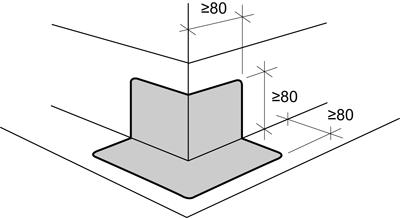

6 6(17) Bräddavlopp ska placeras med utloppet högst 50 mm över tätskiktets lägsta punkt, underlagets nedböjning inräknat. Hinder bredare än mm ska kompletteras med vattenavledande uppbyggnad. Motståndsförmåga mot vattentryck Färdigt tätskikt ska vara vattentätt. Kontroll Täthetsprovning av färdigt tätskikt inomhus och på ytterbjälklag ska ske innan annat arbete utförs på tätskiktet. Se YSC.1131 respektive YSC JSE.1 Vattentäta skikt av tätskiktsmatta MATERIAL- OCH VARUKRAV Förstärkning av vinklar och hörn Förekommande detaljer utföres enligt Icopals anvisningar för Tätskiktsystem Mono. Förstärkningar av vinklar och hörn ska vara tillverkade av material som är anpassade för tätskiktsmaterial och monteringsmetod. Förtillverkade förstärkningar ska ha minsta mått enligt figur AMA JSE.1/1 respektive figur AMA JSE.1/2. Figur AMA JSE.1/1. Figur AMA JSE.1/2.

7 7(17) Remsor och kappor Remsor och kappor ska ha en minsta tjocklek av 3 mm och uppfylla kraven enligt tabell AMA JSE.1/1 med tålighet mot mekanisk påverkan 2 av minst 10 kg. UTFÖRANDEKRAV Vid enlagstäckning på takyta med större lutning än 1:16 ska tätskiktsmatta förankras på ett sådant sätt att tätskiktet inte kan glida. Vid enlagstäckning ska asfaltsträngen utanför överlappet i tätskiktsmatta vara jämn och högst 15 mm bred. Enstaka mindre utflöde ska tillåtas vid tvärskarvar, kappor och dylikt. Plåtflänsar Tätskiktsmatta får inte klistras mot plåtfläns undantaget fotplåt och fläns till takbrunnar och bräddavlopp. Plåtfläns för klistring av tätskiktsmatta ska ha en minsta inklistringsbar bredd av 150 mm. Plåtfläns ska rengöras och värmas i samband med inklistring. Formstycken till vinklar och hörn Förstärkning ska utföras av vinklar och hörn. Förstärkning placeras under tätskiktet. Platstillverkade förstärkningar för vinklar och hörn ska utformas så att täthet uppnås i vinkelns eller hörnets spets. Tätning får inte ske med enbart asfalt

8 8(17) JSE.15 Vattentäta skikt av tätskiktsmatta på yttertak MATERIAL- OCH VARUKRAV Tätskiktsmatta ska ha en tjocklek av minst 4 mm varvid skyddsbeläggningens, beströningens, tjocklek inte ska medräknas eller ha en totalvikt av minst 5200 g/m 2, skyddsbeläggningen medräknad. Förekommande detaljer utföres enligt Icopals anvisningar för Tätskiktsystem Mono. UTFÖRANDEKRAV Underlag av trä ska vara täckt med byggpapp YAM 2000 enligt JSB.111. Mot underlaget klistrade enlagstäckningar ska utföras med minst 80 mm överlapp i längdskarvar och minst 150 mm överlapp i tvärskarvar. Överlapp ska klistras till full bredd. Mekanisk infästning av enlags tätskiktsmatta Bricka/hylsa i överlapp ska placeras enligt tillverkarens dokumenterade anvisningar. KVALITETSKRAV PÅ FÄRDIGA TÄTSKIKT Tätskikt för yttertak ska uppfylla kraven enligt tabell AMA JSE.1/3 och tabell AMA JSE.1/4. JSE.151 Vattentäta enlagstäckningar av tätskiktsmatta på yttertak JSE.1513 TY typ 1513

9 9(17) JSE Uppdragningar av TY typ 151- på vägg och sarg Tätskikt ska anslutas till vertikal yta med kappor som läggs parallellt med vinkeln enligt figur AMA JSE.151-1/1. Kapporna ska helklistras. Uppdragning på vägg eller dylikt ska vara minst 300 mm över färdig takyta. Uppdragning på sarg till hinder som brandgasventilatorer, takljuskupoler, ventilationshuvar eller dylikt, ska vara minst 300 mm över färdig takyta. Figur AMA JSE.151-1/1.

10 10(17) Om tätskiktsmatta inte dras upp mm ska uppviket ersättas med tätskiktskappa av kvalitet YEP 3500 eller motsvarande, se figur AMA JSE.151-1/1 alternativ utformning. Kappa ska vara minst 250 mm bred. Tätskiktsmatta ska helklistras till kappan. Intäckning av väggkrön ska utföras enligt figur AMA JSE.151-1/2 eller figur AMA JSE.151-1/3. Vid intäckning enligt figur AMA JSE.151-1/2 ska väggkrönet täckas med remsa av byggpapp i lägst kvalitet YAP Remsa ska skarvklistras. Remsa ska dras ned minst 50 mm på utsida krönmur och fästas med spik med största centrumavstånd på 150 mm. Remsa ska överlappa eventuella luftspalter i krönmuren med minst 100 mm. Figur AMA JSE.151-1/2.

11 11(17) Väggkrön som i sin helhet täcks in med tätskiktsmatta ska utföras enligt figur AMA JSE.151-1/3. Tätskiktskappa ska dras ned minst 50 mm på utsida väggkrön och fästas med spik med centrumavstånd högst 150 mm. Vid väggkrön högre än 300 mm ska tätskiktskappa delas enligt figur AMA JSE.151-1/3 alternativ utformning. Överlapp ska vara minst 100 mm. Figur AMA JSE.151-1/3. Rörelsefog vid vertikal yta I de fall underlaget kan röra sig horisontalt eller vertikalt i förhållande till den vertikala ytan ska uppdragning av tätskikt utföras enligt figur AMA JSE.151-1/4. Kappa över rörelsefog ska spikas i överkant med centrumavstånd högst 150 mm. Figur AMA JSE.151-1/4.

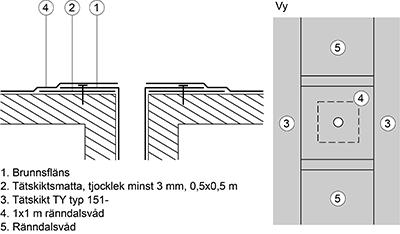

12 12(17) JSE Anslutningar av TY typ 151- till fläns Brunn, bräddavlopp o d Brunn och bräddavlopp ska utföras enligt JSE.171. Anslutning av tätskikt till brunn med plåtfläns ska utföras enligt figur AMA JSE.151-2/1. Fläns ska klistras till tätskiktsmatta och fästas i underlaget enligt brunnleverantörens dokumenterade anvisningar. Figur AMA JSE.151-2/1. Tätskikt (4) ska helklistras mot såväl tätskiktsmatta (2) som brunnsfläns.

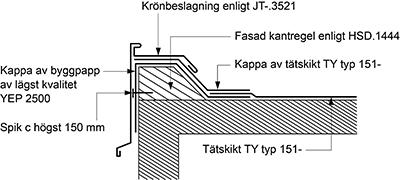

13 13(17) JSE Anslutningar av TY typ 151- till fotplåt Anslutning till fotplåt ska utföras enligt figur AMA JSE.151-3/1. Tätskiktsremsan ska dras fram till fotplåtens nedknäckning. Tätskikt ska helklistras mot såväl tätskiktsremsa som fotplåt. Den undre remsan av byggpapp ska dras förbi fotplåten med minst 150 mm. Figur AMA JSE.151-3/1. (Vid omläggning av tätskikt ska fotplåten ersättas med ny enligt figur JSE.151-3/1.) JSE Anslutningar av TY typ 151- till kantregel Anslutning till kantregel ska utföras enligt figur AMA JSE.151-4/1. Figur AMA JSE.151-4/1. Kappa av lägst YEP 2500 ska ha minst 150 mm inklistringsbredd på takytan. Kappa av lägst YEP 2500 ska spikas på utsida regel och dras förbi denna minst 50 mm. Fasad träregel ska ha dimension minst mm

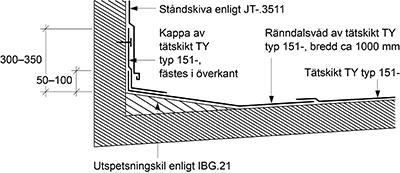

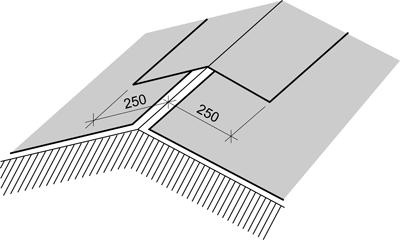

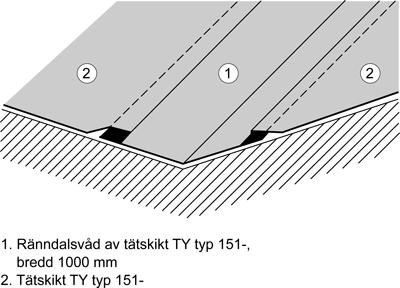

14 14(17) JSE Skarvningar av TY typ 151- vid nock Nock ska avtäckas med en minst 500 mm bred helklistrad våd enligt figur AMA JSE.151-5/1. Figur AMA JSE.151-5/1. JSE Utförande av TY typ 151- i ränndal Ränndal i anslutning till vertikal yta ska utformas på ett sådant sätt att ränndalscentrum bildas minst 500 mm från den vertikala ytan eller centrum brunn enligt figur AMA JSE.151-6/1. Anslutning till vertikal yta ska utföras enligt JSE Ränndalsvåd ska ha beläggningsfria kanter. Om tätskiktsmattan inte dras upp mm ska uppviket ersättas med tätskiktskappa av kvalitet YEP 3500 eller motsvarande. Kappa ska vara minst 250 mm bred. Tätskiktsmatta ska helklistras till kappa. Figur AMA JSE.151-6/1. Ränndal mellan två takytor ska utföras enligt figur AMA JSE.151-6/2. Ränndalsvåd ska ha beläggningsfria kanter på båda långsidorna enligt figur AMA JSE.151-6/2.

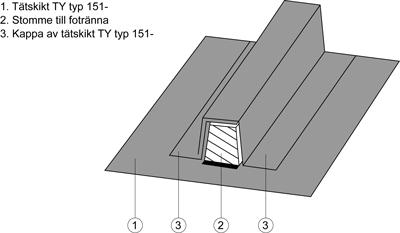

15 15(17) JSE Utförande av TY typ 151- i fotränna Tätskikt i fotränna ska utföras enligt figur AMA JSE.151-7/1. Figur AMA JSE.151-7/1. Fotränna ska klistras mot eller infästas mekaniskt till underlaget.

16 16(17) JSE Diverse detaljutföranden av TY typ 151- Rörelsefogar I de fall rörelsefog förekommer i underlaget ska tätskiktet friläggas över fog. Vid fogrörelser mindre än 15 mm vinkelrätt mot fogen ska rörelsefogen utföras enligt figur AMA JSE.151-8/1. Figur AMA JSE.151-8/1. JSF FUKTSKYDDSSKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, DUK, PLASTFILM MM I HUS MATERIAL- OCH VARUKRAV Fuktskyddsskikt av bitumen, gummi, plast med mera ska vara CE-märkta och åtföljas av SS-EN 13984:2013 Flexibla tätskikt - Ångspärrar av plast och gummi. Fog- och skarvband för tätning av fuktskyddsskikt ska vara av material som inte negativt påverkar skiktets funktion under dess tänkta livslängd. UTFÖRANDEKRAV Underlag för fuktskydd ska ha en ytjämnhet minst motsvarande brädriven betong där annat inte anges vara rengjort från organiskt material så att mikrobiella skador inte kan uppkomma samt vara rengjort från partiklar som i övrigt kan skada fuktskyddskiktet. Där krav ställs på högsta tillåten relativ fuktighet (RF) i underlaget avses underlagets yta såväl vid läggning som efter eventuell omfördelning av fukt i underlaget. Förekommande detaljer utföres enligt Icopals anvisningar för Icopal Akvaden ångspärr

17 17(17) JSF.55 Fuktskyddsskikt av plastfilm för yttertak Underlag av trapetsprofilerad plåt Fuktskyddsskikt ska placeras mellan två isoleringsskikt enligt figur AMA JSF.55/1. Tvärskarvar som utförs utan tätning ska utföras med minst 500 mm överlapp. Tvärskarvar som tätas med dubbelhäftande skarvband eller tejp ska utföras med minst 200 mm överlapp. Figur AMA JSF.55/1. JV JVB.275 TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS Bärlag, yttertak o. d. av profilerad plåt Utförande enligt K-handlingar MATERIAL- OCH VARUKRAV TRP skall uppfylla krav i Riktlinjer 2017 för taktäckningar på yttertak och ytterbjälklag från Tätskiktsgarantier i Norden AB. Gällande riktlinjer för TÄTSKIKTSGARANTIER, materialleverantörens anvisningar och AMA Hus gäller i nämnd ordning. Bärande konstruktion (trp, betong etc.) ska ha maximal nedböjning på 30 mm (enligt Eurokod SS-EN ). Bärande konstruktion av trp ska ha en tjocklek av minst 0,65 mm (enligt Eurokod SS-EN ).
