1 FEBRUARI 005 SYSTEMFAKTA Mataki Tätskiktssystem Trema TM.5 Innehåll Produkt Projektering Kontroll och säkerhet... 4 Systemanvisningar Monteringsanvisningar.. Detaljanvisningar......

2 Produkt Mataki Trema TM.5 är en membranisolering av SBSmodifierad bitumen med kraftig polyesterarmering. Ytan är belagd med sand och undersidan med plast. Mataki Trema membranisolering är avsedd att användas som fukt- och isoleringsskikt på s.k. omvända tak. PRODUKTDATA Format 1,0 m Tjocklek ca 5 mm Vikt /m² ca,5 kg Vikt /rulle ca 5 kg Kvalitetsbeteckning YEP 500 Mataki Trema TM.5 uppfyller kraven för funktionsklass 111 B, enligt tätskiktets förmåga att motstå rörelse, mekanisk påverkan och utmattning. Se JSE/1, JSE/, JSE/ i HusAMA 9. Mataki Trema TM.5 uppfyller kvalitetskraven för tätskiktsmattor enligt tabell JSE/5 i HusAMA 9. ANVÄNDNINGSOMRÅDE Parkeringsdäck, gårdsbjälklag, terrasser, altaner, balkonger etc. med överbyggnad av: - Betong (med eller utan värmeisolering) - Asfaltbetong - Sand och plattor (med eller utan värmeisolering) - Singel (med värmeisolering) - Trätrall (med eller utan värmeisolering) UTFÖRANDEFÖRESKRIFTER (enligt HusAMA 9) JSE.1411 TY typ (Underlag). Mataki Trema TM.5 skarvsvetsad JSE.141 TY typ (Underlag). Mataki Trema TM.5 helsvetsad Egenskaper Testmetod Krav Mataki Trema TM.5 Vattentäthet SP 14 Tät vid belastning av 1m vattenpelare under 4 h Åldringsbeständighet SP 15-4 Värmeåldring Draghållfasthet % av ursprungsvärdet Brottöjning: Högst 50 % förändring Töjning med bibehållen täthet: Högst 50 % förändring Värmetålighet SP 1 Högst mm glidning av beläggningsskiktet Dimensionsstabilitet SP 1 Längdförändring i längd- och tvärriktning skall vara högst 0,5 % Rörelseupptagande förmåga SP 19 Töjning med bibehållen täthet vid 10 C: Klass 1 = 10 % Klass = 5 % Klass = 1 % Motståndsförmåga mot mekanisk påverkan SP 190 Dynamiskt stansmotstånd vid 10 C Klass 1 = Ø 10 mm Klass = Ø 0 mm Klass = Ø 0 mm Motståndsförmåga mot statisk last Klass 1 = 50 N Klass = 150 N Klass = 0 N Godkänd Godkänd Godkänd Godkänd 10 % (klass 1) Ø 10 mm (klass1) 50 N (klass 1) Utmattning SP 090 Klass cykler 5000 cykler (klass 1) Klass < 5000 cykler

3 Projektering TAKLUTNING OCH TAKAVVATTNING Lägsta lutning på takytor och i vattengångar får vara 1:100. Detta avser lutningen på underlaget inräknat måttavvikelser på grund av utsättningsfel och arbetsutförande, ojämna sättningar samt elastiska och plastiska deformationer i takkonstruktionen. Vid renovering av ett befintligt tätskikt kan takutformning utan taklutning accepteras under förutsättning att åtgärder vidtas för att undanröja eventuella tidigare problem till följd av alltför låg taklutning. Vid nyproduktion är rekommenderat avstånd mellan brunnar 15 m och rekommenderad avvattningsyta per brunn 500 m². För renovering av befintligt tätskikt kan detta krav frångås i den omfattning som betingas av erfarenheter från tidigare funktion. Insticksbrunnar bör ej användas. Om insticksbrunn måste användas ska brunnfläns förseglas mot underlaget. Kvarstående vattensamlingar med ett djup av större än 0 mm åtgärdas dock alltid genom uppbyggnad eller installation av nya brunnar. Brunnar ska tåla trafiklaster i förekommande fall. MONTERING Mataki Trema tätskiktssystem installeras enbart av Mataki utbildade och auktoriserade takentrepre nörer. Beroende på vilken typ av överbyggnad som används samt huruvida det förekommer fordonstrafik eller inte kan Mataki Trema monteras genom helsvetsning mot underlaget. För ytor utan fordons trafik kan tätskiktet läggas löst med svetsade överlappsskarvar. Arbetet skall utföras av personal med certifikat för Heta Arbeten samt med arbetsmetoder och utrustning som följer Svenska Brandförsvarsföreningens och försäkringsbolagens regler för Brandfarliga Heta Takarbeten. ÖVERBYGGNAD Ett skyddslager/överbyggnad ska påföras snarast efter det att tätskiktet och kantförstärkning utförts. Var noga med att ingen onödig trafikering på applicerat tätskikt sker. Skyddslagret/överbyggnaden ska påföras på sådant sätt att tätskiktet inte skadas och vara dimensionerat med hänsyn till vindlaster och eventuella flytkrafter (cellplastisolering). När tätskiktet installeras skall berörda ytor vara avspärrade för annan verksamhet. Färdiginstallerat tätskikt, som under byggtiden utsätts för hårdare påfrestningar än under förvaltningsskedet, skall skyddas. Exempel på lämpliga skydd är hårda skivor och landgångar. VÄRMEISOLERING Där det är möjligt skall värmeisoleringen alltid installeras över tätskiktet. Tätskiktsgarantin omfattar ej skador på tätskiktet som orsakats av rörelser i underlaget. Det är därför viktigt att värmeisolering under tätskikt har liten krympning och små temperaturrelaterade rörelser. Erfarenhetsmässigt är det känt att isolering av cellglas (typ Foamglas eller likvärdigt) eller extruderad cellplast (typ Roofmate eller likvärdigt) fungerar i denna användning. KRAV PÅ UNDERLAG/FÖRBEHANDLING Vid applicering av tätskikt ska nygjuten betong ha brunnit i minst 1 dagar, arbetet kan påbörjas tidigare om vidhäftningsprov/fuktmätning visat att applicering kan utföras. Arbetet bör ske under gynnsamma väderleksförhållan den (temperaturen bör vara över +5 C och det får ej regna). Ytorna, där tätskiktet ska sträng- eller helsvetsas, skall ha ytojämnhet motsvarande brädriven betong. Betongytor bearbetas så att gjuthuden avlägsnas och betongens råhet bör inte överstiga 1,5 mm. Vid skarpa kanter eller större ojämnheter kan en väl häftande asfaltspackel massa användas. Innan arbetet påbörjas rengörs betongytan, lämpligen med tryckluft. Tryckluftsutrustningen skall vara försedd med vatten- och oljeavskiljare. Efter rengöring stängs den rengjorda delen av för trafik. Ytan, där tätskiktet ska hel- eller strängsvetsas, förbehandlas med Mataki asfaltprimer, ca 0, 0, liter/m² (alternativt med BL 0 RK vid trafikbelastning). Svetsning av Trema får inte påbörjas förrän den strukna ytan är torr. Vid löslagt tätskikt med svetsade överlappsskarvar, ska underlagets ytojämnhet minst motsvara brädriven betong. Generellt ska underlaget vara torrt, rent och jämt så att inte tätskiktet skadas.

4 OMTÄCKNING/RENOVERING Ojämnheter i befintligt tätskikt skall justeras innan nytt tätskikt monteras. Detta gäller såväl på takytan som vid uppdragningar. Före omtäckning skall orsaker till eventuella skador i det befintliga tätskiktet klarläggas och åtgärder vidtas för att förhindra att skada uppstår på nytt. INFÄSTNING Om fästdon skall användas skall de vara anpassade till underlaget och tätskiktet. Fästdon skall placeras enligt infästningsplan, som skall medfölja arbetsordern. Fästdon som används i kombination med Mataki Trema TM.5 skall inneha NBI teknisk godkänning eller uppfylla kraven enligt ETAG 00. Vid singelbelastade tak ska singel vara antingen natursingel 1 mm eller makadam 1 mm fri från finkornigt material (tvättad). Dimensionerande vindlast på takytans olika delar avgör singellagrets storlek. Kontroll och säkerhet PROVTRYCKNING/TÄTHETSKONTROLL Provtryckning med minst 0 mm vatten ska alltid utföras. Ytan ska stå under vatten i dygn och därefter observeras under dygn. Ytor där tätskiktet skarvsvetsas kan täthetskontroll göras med MatakiTest. GARANTI Utöver föreskriven garantitid lämnad av takentreprenör enligt AB 04 ( år) kan ytterligare år lämnas enligt AB Tätskiktsgarantier i Norden. Denna garanti är återförsäkrad i ett försäkringsbolag och avser såväl material och arbete som följdskador. Observera att försäkringspremien är erlagd för hela garantitiden. Detta förutsätter att man anlitar en takentreprenör som är ansluten till AB Tätskiktsgarantier i Norden och att gällande riktlinjer för denna försäkring iakttages. Se 4

5 Systemanvisningar BETONG (med eller utan värmeisolering): ➀ ➁ ➂ ➃ ➄. Mataki Trema TM.5 membranisolering.. Cellplastisolering typ XPS. 4. Om betongbeläggning ska läggas direkt mot membranisoleringen skall som glidskikt två lag polyetenfolie användas, tjocklek min. 0, mm. Före utläggning av glidskikt ska isoleringen rengöras noga så att den är fri från vassa stenar och dylikt. Använd dammsugare eller tryckluft. 5. Armerad betong minst 50 mm. ASFALTSBETONG ➂ ➁ ➀ Överbyggnad av asfaltsbetong ska läggas ut varsamt. Asfaltsbetongen kan läggas direkt mot membranisoleringen alternativt på ett skyddslager. motsvarande minst brädriven och förbehandlad med asfaltprimer.. Mataki Trema TM.5 membranisolering, helsvetsad mot underlaget.. Asfaltbetong (vägasfalt) MAB 4 handutlagd, minst 5 kg/kvm + maskinutlagd asfaltbetong, minst 0 kg/kvm. Alternativ: Minst 0 mm gjutasfalt. TRÄTRALL ➃ ➀ ➁ ➂. Mataki Trema TM.5 membranisolering.. Fiberduk = 00 g/m². 4. Trätrall. 5

6 SAND OCH PLATTOR (med eller utan värmeisolering): ➀ ➁ ➂ ➃ ➄ ➅. Mataki Trema TM.5 membranisolering.. Eventuell cellplastisolering typ XPS. 4. Eventuell fiberduk >140 g/m² (behövs endast i kombination med isolering). 5. Sättsand med kornstorlek mm, minst 50 mm.. Gångplattor. Anm. Plattorna sätts i 50 mm sättsand i enkelt förband med mm stötfogar, som väl fylls med sand. Om cellplastskivor ska användas som isolering ska ett separerings- och glidskikt av fiberduk (> 140 g/m²) läggas mellan cellplast och sand med en omlottläggning av minst 00 mm. Mot brunnnar ska plattorna formhuggas, så att god anliggning uppnås. På terrassytor med låg trafikintensitet och om underlaget utgörs av extruderad cellplast, kan sand ersättas med lämplig typ av distansklotsar. Om terrassytan trafikeras med lättare fordonstrafik ska körbara plattor väljas samt tjocklek på sättsandsskikt och tryckhållfastheten på cellplastskivorna dimensioneras. SINGEL (med värmeisolering): ➀ ➁ ➂ ➃ ➄. Mataki Trema TM.5 membranisolering.. Cellplastisolering typ XPS. 4. Fiberduk. Om cellplastskivor ska användas som isolering ska ett separerings- och glidskikt av fiberduk (> 140 g/m²) läggas mellan cellplast och singel med en omlottläggning av minst 00 mm. Om ytskiktet läggs direkt mot tätskiktet ska en kraftigare fiberduk väljas: > 00 g/m². 5. Singel. Minsta tjocklek på ytskikt av singel ska vara 40 mm. Singel ska vara antingen natursingel 1 mm eller makadam 1 mm, fri från finkornigt material (tvättad).

7 Monteringsanvisningar UTLÄGGNING Utläggningen av isoleringsmattan ska påbörjas i underlagets lågpunkter. Skarvar ska utföras med minst 0 mm överlapp. Tvärgående skarv ska förskjutas minst en meter i förhållande till tvärgående skarv i intill liggande våd. Vid helsvetsning: rulla ut mattan 4 meter och rikta in, därefter svetsas ca 50 cm av rullens början fast mot underlaget, rulla därefter tillbaks mattan och börja svetsa. SVETSUTRUSTNING Två alternativ kan användas vid montage: Svetsramp ger en jämnare tillförsel av värme och bör användas på större ytor. Svetsrampen passas in vid den upprullade och i ändan fastsvetsade rullen. Brännarrampen tänds och kontrolleras så att alla lågor är lika långa och ger en god täckning av tätskiktet. Därefter ökas lågan så att bitumen på tätskiktets undersida smälts. När en liten sjö av bitumen uppstått dras rampen bakåt och tätskiktet rullas ut med en kontinuerlig tillförsel av värme. Handbrännare används för mindre ytor och kompletteringar vid detaljer. En handbrännare med dubbla brännarhuvuden skall användas. Brännaren förs fram och tillbaka över rullens yta så att bitumen på tätskiktets undersida smälts. När en liten sjö av smält bitumen bildats trycks rullen framåt i denna med ena foten. Detta utförande kräver stor noggrannhet och det är viktigt att jämn värme tillförs på hela rullens bredd samt att ett utflyt av bitumen på 5 mm bildas i svetsskarven. SVETSNING Vid svetsning av mattan ska bitumen på undersidan av mattan värmas på ett kontrollerbart sätt och endast med den värmemängd som fordras för att få en god vidhäftning mellan mattan och underlaget. När mattan rullas ut och svetsas, skall klisterskiktet bilda en vall av smält bitumen längs hela rullens bredd och ett jämnt utflyt ska finnas längs all skarvar. Vid svetsning skall mattan omedelbart tryckas mot underlaget. Kontrollera att svetsrampens alla lågor är lika långa och att de ger en god täckning av mattan. Vid mindre ytor och kompletteringar kan en handbrännare användas. Detta utförande kräver stor noggrannhet och det är viktigt att jämn värme tillförs hela rullens bredd. En anledning till att blåsbildning kan uppstå är att svetsning har utförts med ej erforderlig värme! För varje dagsetapp skall lagd del av tätskiktet nattsäkras mot underlaget. FORTLÖPANDE PROVNING Vidhäftningen mellan isoleringsmatta och betongunderlag bör kontrolleras genom rivprov. Dessa rivprov ska utföras med en frekvens av ett per 500 m² utlagd isolering, dock minst ett per däck. Rivprovet ska utföras genom att en ruta med måtten 0,1 x 0, m skärs ut av den applicerade mattan. Rutan delas upp i tre remsor med längden 0, m. Därefter lossas kortändorna och remsorna dras jämt och långsamt bort från underlaget. Vid detta prov noteras om vidhäftning, eller inte, föreligger. Mattan bör ha samma temperatur som underlaget då rivprovet utförs. Om det vid rivprovet noteras att vidhäftningen är dålig skall förorsakande anledning klarläggas.

8 Detaljanvisningar FÖRTILLVERKADE FORMSTYCKEN TILL VINKLAR OCH HÖRN För tätskiktssystem Trema finns två typer av hörn (se nedan). Båda typerna är godkända och tätskiktssystemets funktion är inte avhängigt vilken typ som väljs. Förtillverkade formstycken till vinklar och hörn skall alltid användas. Alternativ med Mataki SBS hörntätningsremsa Alternativ med Mataki ODEN hörn

9 PRINCIP FÖR ANSLUTNING TILL VERTIKAL YTA Remsa av minst YEP 500 helsvetsas svetsas 1 cm mot vertikal yta samt 1 cm mot horisontell yta.. Mataki Trema TM.5 membranisolering. 4. Kantförstärkning med längsgående remsa av Trema TM.5. Remsan helsvetsas mot den vertikala ytan mm över överbyggnadens ovansida och minst 150 mm ut på den underliggande membranisoleringen. Förbehandling på den vertikala ytan ska utföras på samma vis som på den horisontella. Remsan fästs mekaniskt i ovankant c 150 mm. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. Sättsand 50 mm.. Gångplattor. 9. Skyddsplåt. 10. Skyddsplåt mekaniskt infäst i urspårning. Infästningen täcks med fogmassa. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 9

10 PRINCIP FÖR ANSLUTNING TILL VERTIKAL YTA Remsa av minst YEP 500 helsvetsas 1 cm mot vertikal yta samt 1 cm mot horisontell yta.. Mataki Trema TM.5 membranisolering. 4. Kantförstärkning med längsgående remsa av Trema. Remsan helsvetsas mot den vertikala ytan mm över överbyggnadens ovansida och minst 150 mm ut på den underliggande membranisoleringen. Förbehandling på den vertikala ytan ska utföras på samma vis som på den horisontella. Remsan fästs mekaniskt i ovankant c 150 mm. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. Sättsand 50 mm.. Gångplattor. 9. Remsa av minst YAP Krönplåt. 11. Skyddsplåt. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 10

11 PRINCIP FÖR ANSLUTNING TILL VERTIKAL YTA VID RÖRELSEFOG Mineralullsisolering.. Plywood 1 mm eller likvärdigt, höjd mm. Förankrad i underlaget med fästvinklar av varmförzinkat stål. 4. Remsa av minst YEP 500 helsvetsas svetsas 1 cm mot vertikal yta samt 1 cm mot horisontell yta. 5. Mataki Trema TM.5 membranisolering.. Kantförstärkning med längsgående remsa av Trema. Remsan helsvetsas mm över överbyggnadens ovansida och minst 150 mm ut på den underliggande membranisoleringen. Förbehandling på den vertikala ytan ska utföras på samma vis som på den horisontella.. Cellplastisolering typ XPS.. Fiberduk > 140 g/m². 9. Sättsand 50 mm. 10. Gångplattor. 11. Remsa av YEP 500 svetsas mot vägg med svetsade tvärskarvar och dras ner över uppdragning. 1. Skyddsplåt. 1. Skyddsplåt mekaniskt infäst i urspårning. Infästningen täcks med fogmassa. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 11

12 PRINCIP FÖR ANSLUTNING TILL VERTIKAL YTA VID TRÖSKEL Min Remsa av YEP 500 helsvetsas upp på vägg minst 10 cm över överbyggnadens ovansida och 1 cm mot horisontell yta. Remsan viks in och svetsas under hela tröskeln.. Prefabricerat hörn placeras under remsan och svetsas mot hörn vägg/smyg. 4. Trema TM.5 membranisolering. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. Sättsand 50 mm.. Gångplattor. 9. Kantförstärkning med längsgående remsa av Trema. Remsan helsvetsas mot den vertikala ytan mm över överbyggnadens ovansida och minst 150 mm ut på den underliggande membranisoleringen. Förbehandling på den vertikala ytan ska utföras på samma vis som på den horisontella. 10. Skyddsplåt. 11. Skyddsplåt mekaniskt infäst i urspårning. Infästningen täcks med fogmassa. 1. Tröskelbeslag. 1. Tröskel. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 1

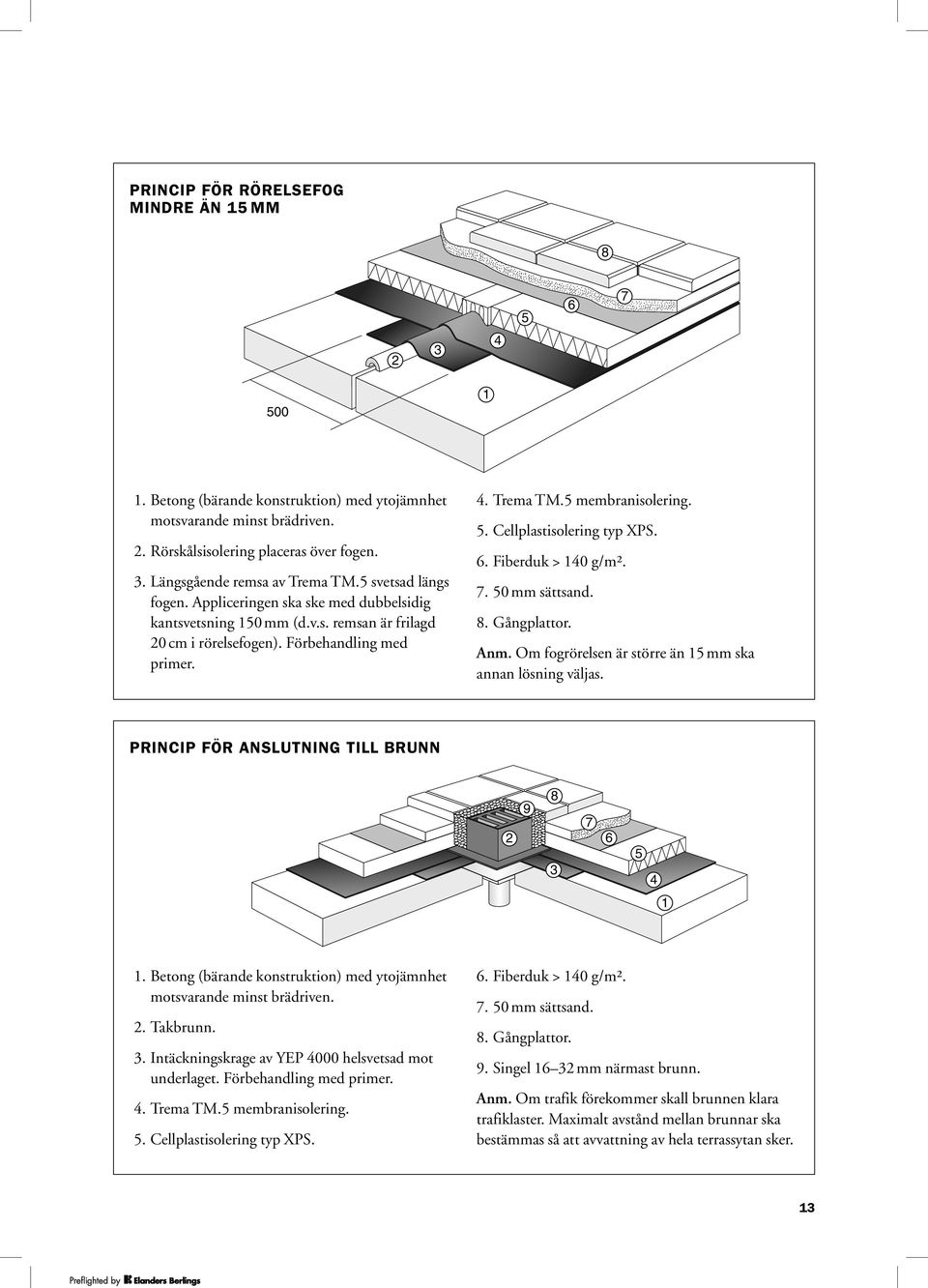

13 PRINCIP FÖR RÖRELSEFOG MINDRE ÄN 15 MM Rörskålsisolering placeras över fogen.. Längsgående remsa av Trema TM.5 svetsad längs fogen. Appliceringen ska ske med dubbelsidig kantsvetsning 150 mm (d.v.s. remsan är frilagd 0 cm i rörelsefogen). Förbehandling med primer. 4. Trema TM.5 membranisolering. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. 50 mm sättsand.. Gångplattor. Anm. Om fogrörelsen är större än 15 mm ska annan lösning väljas. PRINCIP FÖR ANSLUTNING TILL BRUNN Takbrunn.. Intäckningskrage av YEP 4000 helsvetsad mot underlaget. Förbehandling med primer. 4. Trema TM.5 membranisolering. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. 50 mm sättsand.. Gångplattor. 9. Singel 1 mm närmast brunn. Anm. Om trafik förekommer skall brunnen klara trafiklaster. Maximalt avstånd mellan brunnar ska bestämmas så att avvattning av hela terrassytan sker. 1

14 PRINCIP FÖR ANSLUTNING TILL GENOMFÖRING Intäckningskrage av YEP Helsvetsad mot underlaget. Kragens ovansida värms så att gummistosens fläns klistrar mot kragen.. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. 50 mm sättsand. 9. Gångplattor.. Gummistos av EPDM med rostfri slangklämma. 4. Skyddsplåt. 5. Trema TM.5 membranisolering. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 14

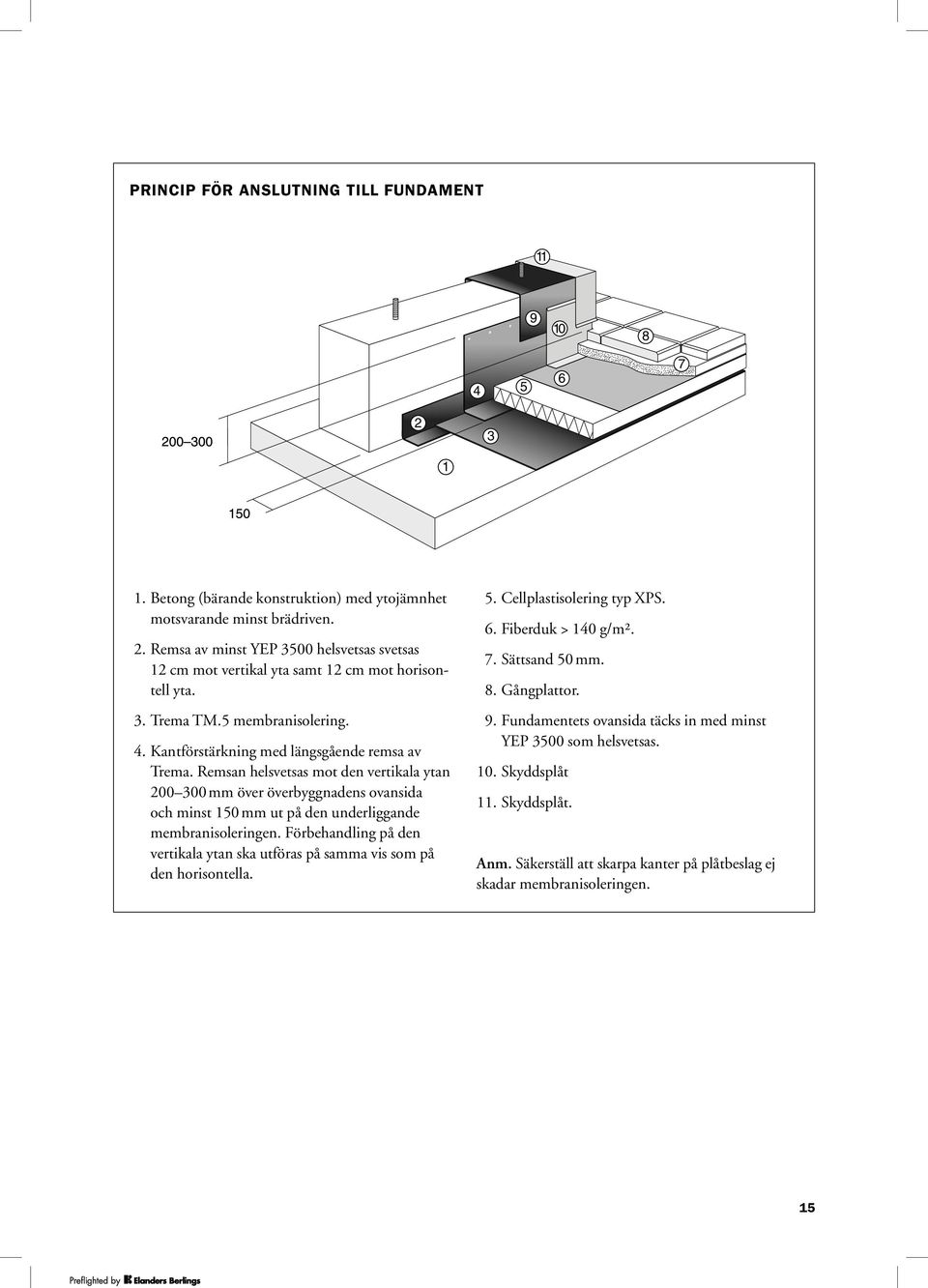

15 PRINCIP FÖR ANSLUTNING TILL FUNDAMENT Remsa av minst YEP 500 helsvetsas svetsas 1 cm mot vertikal yta samt 1 cm mot horisontell yta.. Trema TM.5 membranisolering. 4. Kantförstärkning med längsgående remsa av Trema. Remsan helsvetsas mot den vertikala ytan mm över överbyggnadens ovansida och minst 150 mm ut på den underliggande membranisoleringen. Förbehandling på den vertikala ytan ska utföras på samma vis som på den horisontella. 5. Cellplastisolering typ XPS.. Fiberduk > 140 g/m².. Sättsand 50 mm.. Gångplattor. 9. Fundamentets ovansida täcks in med minst YEP 500 som helsvetsas. 10. Skyddsplåt 11. Skyddsplåt. Anm. Säkerställ att skarpa kanter på plåtbeslag ej skadar membranisoleringen. 15
