1 Encore HD Automatiska pulverspraypistoler Användarhandledning - Swedish - Utgåva 8/13 Detta dokument kan ändras utan föregående meddelande. Gå till för den senaste versionen. NORDSON CORPORATION AMHERST, OHIO USA

2 Innehållsförteckning Nordson International... O 1 Europe... O 1 Distributors in Eastern & Southern Europe... O 1 Outside Europe... O 2 Africa / Middle East... O 2 Asia / Australia / Latin America... O 2 China... O 2 Japan... O 2 North America... O 2 Säkerhetsinstruktioner... 1 Kvalificerad personal... 1 Avsedd användning... 1 Regelverk och typgodkännanden... 1 Personsäkerhet... 2 Brandsäkerhet... 2 Jordning... 3 Åtgärder i händelse av felfunktion... 3 Skrotning... 3 Beskrivning... 5 Specifikationer... 6 Applikatorns certifieringsskylt... 6 Skylt med serienummer... 6 Speciella villkor för säker användning... 7 Dimensioner och vikter... 7 Installation... 8 Rörmonterade pistoler... 8 Stångmonterade pistoler... 9 Pistolanslutningar Installation av jonfångare Stångmonterad pistol Rörmonterad pistol Injustering av kollektorelektrod Handhavande Byte av fiskstjärtformade spraymunstycken. 14 Byte av tillvalen avböjningshylsa eller koniska munstycken Underhåll Dagligt underhåll Felsökning Allmänt felsökningsschema Resistansmätning av spänningsaggregat Kontrollmätning av resistans i elektroddel.. 21 Kontinuitetstester av kabel Anslutningskablage för pistoler Förlängningskabel för pistol Pistolkabel Reparation Byte av pulverslitdelar Munstycke och elektroddel Främre pulverrör Poröst rör (diffusor för atomiseringsluft) Reparation av rörmonterad pistol Demonteringsprocedur för rörmonterad pistol 26 Sammansättning av rörmonterad pistol Reparation av stångmonterad pistol Demonteringsprocedur förl stångmonterad pistol Sammansättning av stångmonterade pistoler 37 Reservdelar Reservdelar för rörmonterad pistol Reservdelslista för standard 5 fots rörmonterad pistol Tillval sex fots rörmonterad pistol Reservdelar för stångmonterad pistol Reservdelslista för stångmonterad pistol Tillval Kablar Fiskstjärtformade spraymunstycken Koniska munstycken och avböjningshylsor. 47 Korsformade munstycken /2 tums pulverslangsanslutning Monteringsdetaljer för rörmonterade pistoler. 48 Standardfäste Vridbart fäste Kilspårs, justerbart fäste Pistolstång för stångmonterade pistoler Sats med jonfångare Kontakta oss Nordson Corporation tar gärna emot er önskemål om information, kommentarer och förfrågningar om produkterna. Allmän information om Nordson kan hämtas på Internet på följande adress: Anmärkning Detta är ett Nordson Corporation dokument som har copyright skydd. Original copyright datum Inga delar av detta dokument får kopieras, reproduceras, eller översättas till ett annat språk utan att i förväg erhållit godkännande härför av Nordson Corporation. Den information som ges i detta dokument kan ändras utan föregående meddelande. - Översättning från originalet - Varumärken iflow, Nordson, och Nordson logotyp är registrerade varumärken tillhöriga Nordson Corporation.

3 Introduction O 1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_Q-1112-MX

4 O 2 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA China Japan North America China Japan Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX 2012Nordson Corporation All rights reserved

5 Encore HD Automatiska pulverspraypistoler 1 Encore HD Automatiska pulverspraypistoler Säkerhetsinstruktioner Läs igenom och följ dessa säkerhetsinstruktioner. Arbetsuppgifts och utrustningsspecifika varningar, observandum, och instruktioner finns på de ställen i dokumentationen där det är lämpligt. Kontrollera att all dokumentation för utrustningen, även omfattande dessa instruktioner, finns tillgänglig för alla personer som handhar eller reparerar utrustningen. Kvalificerad personal Utrustningens ägare är skyldig att kontrollera att Nordsons utrustning är installerad, använd och reparerad av kvalificerad personal. Kvalificerad personal är sådana anställda eller kontrakterade personer som genom utbildning kan utföra de tilldelade arbetsuppgifterna. De har kännedom om alla relevanta säkerhetsföreskrifter och lagar och är fysiskt kapabla att utföra sina tilldelade arbetsuppgifter. Avsedd användning Används Nordsons utrustning på annat sätt än vad som beskrivs i den medföljande dokumentationen kan detta medföra personskador eller skador på utrustningen. Några exempel på icke avsedd användning är användning av oförenliga material att göra ej auktoriserade modifieringar ta bort eller förbikoppla säkerhetsanordningar, vakter eller säkerhetsförreglingar använd ej passande eller skadade delar användning av ej godkänd tilläggsutrustning drift av utrustningen utanför de maximala specifikationerna Regelverk och typgodkännanden Kontrollera att all utrustning är dimensionerad och godkänd för den användningsmiljö den skall användas i. De godkännande som erhållits för Nordsons utrustning kommer inte att var giltiga, om instruktioner för installation, handhavande och reparation inte följs. Alla steg vid installationen av utrustningen måste uppfylla alla allmänna eller lokala föreskrifter eller lagar.

6 2 Encore HD Automatiska pulverspraypistoler Personsäkerhet Brandsäkerhet För att förhindra skador följ dessa instruktioner. Använd inte och utför inte service på utrustningen om du inte är kvalificerad. Använd inte utrustningen om inte säkerhetsanordningar, dörrar, eller kåpor är intakta och automatiska förreglingar fungerar invändningsfritt. Förbikoppla eller forcera inte någon säkerhetsanordning. Håll undan för rörliga utrustningsdelar. Innan man justerar eller reparerar någon rörlig utrustningsdel, stäng av nätaggregatet och vänta tills att utrustningen har stannat. Blockera arbetsbrytare och spärra utrustningen så att den inte gör någon oväntad rörelse. Sänk trycken (genom att låta material eller luft tränga ut) i hydraul eller pneumatikdelar innan några justerings eller servicemoment utförs på trycksatta system eller komponenter. Koppla ur matningsspänningen, blockera och märk ut arbetsbrytare innan servicearbeten påbörjas på elektrisk utrustning. Anskaffa och läs material och säkerhetsdatabladen (MSDS) för alla material som används. Följ tillverkarens instruktioner beträffande säker hantering och användning av materialet och använd rekommenderad personskyddsutrustning. För att förhindra skador, var uppmärksam på ej uppenbara faror inom arbetsområdet vilka ofta inte helt kan elimineras, t.ex. heta ytor, vassa kanter, spänningssatta elektriska kretsar och rörliga delar som inte kan kapslas in eller på annat sätt skyddas av praktiska skäl. För att undvika en brand eller explosion, följ nedanstående instruktioner. Rök inte, svetsa inte och använd inte öppen låga där brännbara material används eller lagras. Sörj för tillräcklig ventilation för att undvika att farlig koncentration av lättförångade material eller ångor uppstår. Se lokala föreskrifter eller i material och säkerhetsdatabladet för anvisningar. Bryt inte spänningssatta elektriska kretsar medan man arbetar med brännbara material. Stäng av elförsörjningen vid en arbetsbrytare så att gnistbildning förhindras. Lär dig var nödstoppsknapparna, avstängningsventiler och brandsläckare är placerade. Om en brand bryter ut i en spraybox, stäng omedelbart av spraysystemet och ventilationsfläktar. Rengör, underhåll, testa och reparera utrustningen enligt instruktionerna i utrustningens användarhandledning. Använd endast reservdelar som är konstruerade för användning tillsammmans med den ursprungliga utrustningen. Kontakta Er Nordson representant för information om reservdelar och övriga råd.

7 Encore HD Automatiska pulverspraypistoler 3 Jordning VARNING: Använder man defekt elektrostatisk utrustning innebär detta en risk och kan leda till dödlig elskada, brand, eller en explosion. Låt resistansmätningar ingå i ert periodiska undehållsprogram. Om man får ens den minsta elchock eller märker statisk gnistbildning eller ljusbågar, stäng omedelbart av all elektrisk eller elektrostatisk utrustning. Starta inte utrustningen igen, innan problemet har identifierats och åtgärdats. Jordning inne i boxen och runt dess öppningar måste uppfylla kraven enligt NFPA för Class II Division 1 eller 2 explosionsklassat område, eller motsvarande säkerhetsföreskrifter. Se NFPA 33, NFPA 70 (NEC artiklarna 500, 502, and 516), och NFPA 77, senaste villkor, eller motsvarande svenska regelverk. Alla elektriskt ledande föremål i sprayområdet skall elektriskt vara jordanslutna med en resistans till jord inte högre än 1megaohm, och skall mätas med ett instrument som lägger på en spänning av minst 500 volt till den krets som skall kontrolleras. Utrustning som måste jordas omfattar, men är inte begränsat till, sprayområdets golv, operatörsplattform, hopprar, stöd för fotoceller och renblåsningsmunstycken. Personal som arbetar i sprayområdet måste vara jordad. Det finns en risk för att en tändande gnista kan avges från en laddad människokropp. Personal som står på en målad yta, t.ex. en operatörsplattform, eller som bär icke ledande skor, är inte jordad. Personal måste använda skor med ledande sulor eller använda ett jordande armband för att bibehålla anslutningen till jord, vid arbete med eller kring elektrostatisk utrustning. Operatörer måste ständigt hålla kontakt mellan hud och handtag mellan handen och pistolen, för att förhindra elchock medan man arbetar med elektrostatiska manuella pistoler. Om man måste använda handskar, skär ut handflatan eller fingrarna, använd elektriskt ledande handskar, eller använd ett jordande armband som anslutits till pistolhandtaget eller till verklig jord. Stäng av krafttillförseln till elektrostatiska spänningsaggregat och jorda pistolelektroden innan man gör några justeringar eller rengöring av pulverspraypistoler. Anslut all frånkopplad utrustning, jordkablar och ledare efter att service har utförts på utrustningen. Åtgärder i händelse av felfunktion Om ett system eller någon utrustningsdel i systemet inte fungerar tillfredsställande, stäng omedelbart av systemet och genomför nedanstående steg: Bryt matningsspänningen och blockera arbetsbrytare. Stäng avstängningsventilerna för tryckluft och sänk trycken. Leta upp orsaken till felfunktionen och åtgärda denna innan utrustningen startas igen. Skrotning Skrota utrustning och material som används vid driften enligt gällande miljöföreskrifter.

8 4 Encore HD Automatiska pulverspraypistoler

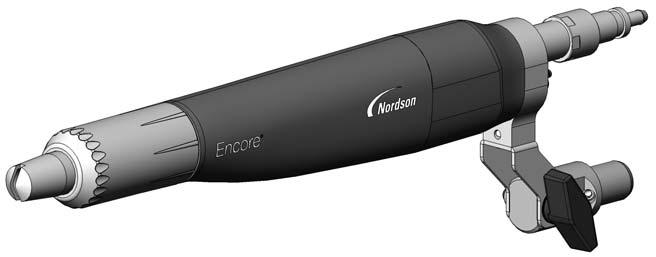

9 Encore HD Automatiska pulverspraypistoler 5 Beskrivning Encore HD automatiska elektrostatiskt verkande pulverbeläggningspistoler finns i stångmonterat eller rörmonterat utförande. Den cm (5.1 fot) rörmonterade pistolen är standard; som tillval kan man erhålla en cm (6.1 fot) rörmonterad version. Den stångmonterade pistolen har ett vridbart fäste som kan monteras på en pistolstång (tillval). Pistolerna levereras med en 100 kv inbyggd spänningsmultiplikator och luftspolning av elektroden för att motverka att pulver ansamlas på elektroden. Pistolerna har ett rakt genomlopp för pulvret för att minimera inbränning och ett snabbkopplingsdon för pulverslangen för att underlätta färgbyte. Pistolerna används tillsammans med Nordson Encore HD icontrol styrsystem, vilket ger styrmöjlighet för den elektrostatiska spänningen, spolluft för elektroden, atomiseringsluft och styrning av HDLV pulverpumpen. Fiskstjärtformade spraymunstycken med 2.5 och 4 mm spalter levereras tillsammans med pistolen. Tillvalsutrustning omfattar följande: 8, 12, och 16 meters (26, 39, 52 fot) styrkablar. standard, vinklingsbart och fasta skjutbara fästen för rörmonterade pistoler. montagestång för pistol med 4 fot (121 cm) stång och klämma för 25 mm (1 tums) montagestänger. jonfångarsats olika fiskstjärtformade, koniska och korsformade munstycken. Stångmonterad pistol Rörmonterad pistol Bild 1 Stångmonterade och rörmonterade pistoler

10 6 Encore HD Automatiska pulverspraypistoler Specifikationer Inspänning +/- 19 VAC, +/-1 A (topp) 100 KV, 100 μa Utspänning Luftkvalitet: <5μ partikelstorlek, daggpunkt <10 C (50 F) Max relativ luftfuktighet: 95% icke kondenserande Omgivningstemperatur: +15 till +40 C ( F) Klassning för explosionsfarlig miljö för pulverapplikatorn: Zon 21 eller Klass II, Division 1 Applikatorns certifieringsskylt For Electrostatic Finishing Applications Class II Spray Material FOR USE WITH ENCORE HD icontrol, WHEN CONFIGURED IN ACCORDANCE WITH FM13ATEX0006X EEx 2mJ Skylt med serienummer ANM: Pistolens serienummer innehåller information om var, vilket år och vilken månad den tillverkats. Serienumret börjar med AA10A. Märkningen AA" betyder att produkten tillverkats i Amherst, Ohio och siffrorna 10" betyder år A" betecknar januari månad, B" februari etc. ÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎ

11 Encore HD Automatiska pulverspraypistoler 7 Speciella villkor för säker användning För att uppfylla ATEX kraven inom EU: Encore HD automatiska elektrostatiskt arbetande pulverbeläggningsapplikatorer får endast används tillsammans med de tillhörande Encore HD icontrol styrenheterna och inom ett temperaturområde av +15 C till +40 C. Utrustningen måste installeras och användas enligt standarden EN Dimensioner och vikter 4 fot stångmonterad pistol Vikt: 651 gram (1.44 lbs) 7.6 cm (2.99 in.) 4.9 cm (1.93 in.) 1.0 cm (0.39 in.) 8.9 cm (3.50 tum) till vridningsaxeln 47.2 cm (18.6 in.) HD 14 cm (5.51 in.) 5.8 cm (2.28 in.) 40.0 cm (15.75 in.) 43.5 cm (17.12 in.) 4.9 cm (1.3 in.) 5 fot rörmonterad pistol Vikt: 2.02 kg (4.45 lbs) cm (66.81 in.) HD 6.60 cm (2.60 in.) cm (62.75 in.) till änden av montageröret 6 fot rörmonterad pistol Vikt: 2,37 kg (5,23 lbs) cm (78.62 in.) HD cm (74.57 in.) till änden av montageröret Bild 2 Pistolernas dimensioner och vikter

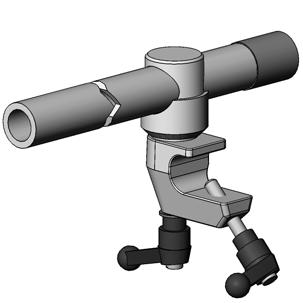

12 8 Encore HD Automatiska pulverspraypistoler Installation Rörmonterade pistoler Fästdetaljer för rörmonterade pistoler finns som tillval. Se sidan 48 där artikelnummer för dessa delar anges. Se bild 3. Montera den rörmonterade pistolen på ett fast pistolstativ, oscillator eller travers med någon av de monteringsdetaljer som visas här nedan. 1 2 B 1 2 A 5 Standard rörfäste A 4 5 Vridbart rörfäste T-spår för utdragbart montage Bild 3 Monteringsdetaljer för rörmonterade pistoler 1. Montagestång 25.4 mm (1 in.) 5. Montagerör för pistol 2. Klämma 6. M8 x 30 skruvar 3. Klämskruv 7. Stödplatta 4. Montagehylsa 8. 3 / 8 16 x 1 tums långa skruvar Not: Ingår ej i satsen 9. T formade muttrar 10. T spårad montagestång (se not) A. Pistolklämmans handtag B. Vridningshandtag

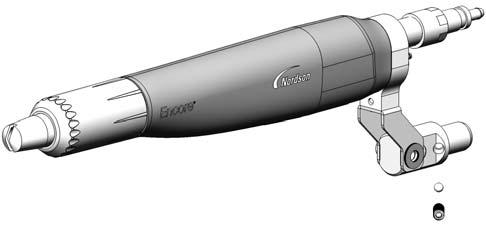

13 Encore HD Automatiska pulverspraypistoler 9 Stångmonterade pistoler Pistolstången är tillval. Se sidan 50 i avsnitter reservdelar för artikelnummer för pistolstång. Se bild 4. Stick in adaptern för stångmonterad pistol (3) i änden på justerstången (9) och fixera den med stoppskruven (11) med en 4 mm insexnyckel. För att vrida pistolspetsen från sida till sida, lossa den rundkulliga skruven (1). För att vinkla pistolspetsen uppåt eller nedåt, lossa vinklingsvredet (4). För att vrida justerstången i den låsbara ledens (8) axel eller i leden, lossa vridningsspaken (5). För att montera pistolen på ett fast pistolstativ, oscillator, eller travers, sätt klämfästet (7) på en 1 tums montagestång och drag åt klämspaken (6) Bild 4 Montage av stångmonterad pistol 1. Rundkulliga skruvar 2. Vinklingsfäste 3. Adapter för stångmontage 4. Vinklingsvred 5. Vridningsspak 6. Klämspak 7. Klämma 8. Låsbar led 9. Justerstång 10. Kula 11. Låsskruv

14 10 Encore HD Automatiska pulverspraypistoler Pistolanslutningar 1. Se bild 5. Anslut pulvermatningsslangen till slanganslutningen (2). Anslutningen kan lossas från pistolkroppen genom att skruva av fästhylsan (1) och dra den bakåt. 2. Anslut 4 mm transparent slang för elektrodens spolluft till den hullingförsedda kopplingen (3) (stångmonterad pistol) eller skarvnippeln för slang (4) (rörmonterad pistol). 3. Anslut den 6-mm blå slangen för atomiseringsluft till den hullingförsedda kopplingen (6) (stångmonterad pistol) eller skarvnippeln för slang (7) (rörmonterad pistol). 4. Anslut pistolkabeln till kontakten (5 - stångmonterad, 8 - rörmonterad) och drag åt kontakthylsan ordentligt Bild 5 Pistolanslutningar - stångmonterade och rörmonterade pistoler 1. Fästhylsa 4. Skarvnippel (4 mm) 2. Slanganslutning 5. Kontakt för pistolkabel 3. Hullingförsedd koppling (4 mm slang) 6. Hullingförsedd koppling (6 mm slang) 7. Skarvnippel (6 mm) 8. Kontakt för pistolkabel

15 Encore HD Automatiska pulverspraypistoler 11 Installation av jonfångare Jonfångaren kan förbättra jämnheten och utseendet på den härdade pulverbeläggningen. Den fångar upp joner som avges från pistolens laddningselektrod, vilka annars skulle ha fastnat på arbetsstycket. Detta minskar hastigheten av laddningsuppbyggnaden i det pulver som avsatts på arbetsstycket, vilket i sin tur kan medföra att olika defekter minskar, t.ex. småhål eller apelsinskalseffekt. Se sidan 51 i avsnitter reservdelar för satsens artikelnummer. Jonfångarsatsen kan användas både på stångmonterade och rörmonterade pistoler. Efter att joinfångaren har installerats, justera kollektorelektroden för bästa resultat, så som beskrivs i Injustering av kollektorelektrod. Stångmonterad pistol 1. Se bild 6. Sätt i kollektorelektroden (1) i jordningsplattan och fäst den med M5 x 8 stoppskruven (6) som ingår i jonfångarsatsen. 2. Fäst ringen med flera spetsar (7) på kollektorelektroden med hjälp av M3 x 8 skruven (8) Bild 6 Montage av jonfångare - stångmonterad pistol 1. Kollektorelektrod 7. Ring med flera spetsar 8. M3 x 8 skruv 6. M5 x 8 stoppskruv

16 12 Encore HD Automatiska pulverspraypistoler Rörmonterad pistol 1. Vänd montageröret så att fästhålet (5) för jonfångaren ger en möjlighet att komma åt jordplattan så som visas i bild 7: Genomför stegen 1-7 under Demonteringsprocedur för rörmonterad pistol på sidan 26 för att ta ut röret, vände det därefter om och sätt åter samman pistolen. 2. Se bild 7. Skruva fast fästet (2) i jordningsplattan med insexskruven (3). 3. Sätt i kollektorelektroden (1) i fäststycket och fäst den med den nylonspetsförsedda M10 x 10 stoppskruven (4). 4. Fäst ringen med flera spetsar (7) på kollektorelektroden med M3 x 8 skruven (8) Bild 7 Montage av jonfångare - rörmonterad pistol 1. Kollektorelektrod 4. M10 x 10 stoppskruv 2. Fäststycke 5. Jonfångarens fästhål 3. Insexskruv 7. Ring med flera spetsar 8. M3 x 8 skruv Injustering av kollektorelektrod Jonfångarens kollektorelektrod bör monteras så att dess ände befinner sig på optimalt avstånd från elektrodspetsen för den aktuella tillämpningen. Om kollektorelektrodens spetsar är för långt ifrån elektrodspetsen, så kommer kollektorelektroden inte att fånga upp några joner eller förbättra utseendet på den härdade beläggningen. Om kollektorelektrodens spets är för nära elektrodspetsen, kommer pulverpartiklar inte att bli tillräckligt laddade och pulveröverföringens effektivitet kan minska.

17 Encore HD Automatiska pulverspraypistoler 13 Använd följande procedur för att justera läget för kollektorelektrodens spets. 1. Tag av kollektorelektroden och ringen med flera spetsar från fäststycket och gör sen en testbeläggning på flera delar. Anteckna stömmens värde (μa) som visas på styrenhetens display när man sprayar delarna. Låt delarna härda. 2. Sätt tillbaka kollektorelektroden i fäststycket och ringen med flera spetsar på pistolen. 3. Lossa M10 x 10 låsskruven (4) på den rörmonterade pistolen, eller M5 x 8 låsskruven (6) för den stångmonterade pistolen, och skjut sen ringen med flera spetsar (7) långt bort från pistolens framsida. 4. Slå till den elektrostatiska spänningen och spraya pulver med en testdetalj framför pistolen. Skjut kollektorelektroden framåt tills att strömmen som visas i styrenhetens display blir 5 till 7 μa högre än den ström som visades utan jonfångare. Drag åt fästskruven. 5. Låt de sprayade arbetsstyckena härda. Jämför ytans egenskaper på dessa delar, med de delar som belaggdes under steg 1 (innan jonfångarsatsen installerades). 6. Om man inte uppnåt den förbättring av ytans egenskaper som önskats, lossa stoppskruven och skjut stången framåt ytterligare ca. 25 mm. Drag åt stoppskruven. 7. Upprepa steg 5 och 6 tills att önskad förbättring av ytan har uppnåtts.

18 14 Encore HD Automatiska pulverspraypistoler Handhavande VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. VARNING: Denna utrustning kan vara farlig om den inte används i enlighet med de anvisningar som ges i denna användarhandledning. Automatisk och manuell styrning av den elektrostatiska utgångsspänningen, spolluft för elektrod och transportluft sker via Nordson icontrol System eller Encore LT Automatiska styrenheter. Triggning av pistol och positionering sker via icontrol Systemet, en Nordson Axis Controller, eller ett PLC system antingen från Nordson eller från kunden. Se styrningens användarhandledning för information om programmering och instruktioner. Byte av fiskstjärtformade spraymunstycken VARNING: Stäng av spraypistolen och jorda elektroden innan denna procedur genomförs. Försummas denna varning kan detta leda till allvarlig elchock. 1. Se bild 8. Skruva motsols av munstycksmuttern (1). 2. Drag av det fiskstjärtformade munstycket (2) från elektroddelen (3). ANM: Det är inte nödvändigt att ta av elektroddelen. Om elektroddelen följer med munstycket när man tar av det från pistolen, rengör den med tryckluft innan den åter sätts i. Böj inte elektroden. Elektrodhållaren (3A) skruvas in i delen. Både hållaren och elektroden kan bytas ut. 3. Sätt på det nya munstycket på elektroddelen, och var försiktig så att inte elektroden böjs. Munstycket är nycklat tillsammans med elektroddelen. 4. Trä munstycksmuttern över munstycket och skruva medurs fast den på pistolkroppen tills att mutterns innerända gör kontakt med pistolkroppens kant A Bild 8 Demontering och byte av fiskstjärtformat munstycke

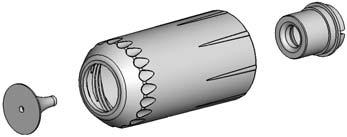

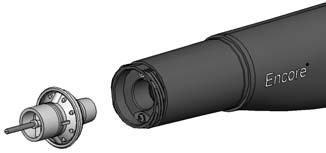

19 Encore HD Automatiska pulverspraypistoler 15 Byte av tillvalen avböjningshylsa eller koniska munstycken VARNING: Stäng av spraypistolen och jorda elektroden innan denna procedur genomförs. Försummas denna varning kan detta leda till allvarlig elchock. 1. Se bild 9. För att byta avböjningshylsan (4), drar man försiktigt av denna från elektroddelen (3). När man sätter på avböjningshylsan på elektroddelen, var försiktig så att inte elektroden böjs. 2. För att byta hela munstycket, skruva moturs av munstycksmuttern (1). 3. Drag av det koniska munstycket (2) från elektroddelen. ANM: Det är inte nödvändigt att ta av elektroddelen (3) från pistolen. Om elektroddelen följer med munstycket när man tar av det från pistolen, rengör den med tryckluft innan den åter sätts i. Böj inte elektroden. Elektrodhållaren (3A) skruvas in i delen. Både hållaren och elektroden kan bytas ut. 4. Sätt på ett nytt koniskt munstycke på elektroddelen. Munstycket är nycklat tillsammans med elektroddelen. 5. Skruva på munstycksmuttern på pistolkroppen tills att den inre ytan på muttern gör kontakt med pistolkroppens kant. 6. Sätt på en ny avböjningshylsa på elektroddelen, och var försiktig så att inte elektroden böjs A Bild 9 Byte av tillvalen avböjningshylsa och koniska munstycken.

20 16 Encore HD Automatiska pulverspraypistoler Underhåll VARNING: Stäng av nätaggregatet för den elektrostatiska spänningen och jorda pistolelektroden innan man utför följande uppgifter. Försummas denna varning kan detta leda till allvarlig elchock. Dagligt underhåll ANM: Beroende på den aktuella tillämpningen, behöver man kanske inte genomföra denna procedur varje dag. Om man ofta genomför färgbyte med hjälp av ett pulvermatningscenter, så kommer spraypistolen att internt spolas ren varje gång man genomför ett färgbyte. Om detta är fallet, genomför denna procedur med 2 till 3 dagars mellanrum. Se bild Spola ren pistolerna och stäng därefter av dem. 2. Koppla loss pulverslangen (A) från pulverpumpen. Blås ut ev. kvarvarande pulver ur pulverslangen och spraypistolen med en godkänd tryckluftspistol för lågt tryck (OSHA). Blås aldrig pulvret från spraypistolen genom pulverslangen in i pulverpumpen. 3. Skruva av munstycksmuttern (1) och tag av munstycket (2). 4. Drag ut elektroddelen (3) ur pistolen. 5. För att ta ut de främre pulverröret (5) från pistolens framsida, stick in en spetstång i det främre pulverröret (5). Tryck ut tångens spetsar mot pulverrörets insida och drag ut röret och dess packningar (4, 6) ur pistolkroppens framsida A Bild 10 Underhåll - stångmonterad pistol visad utan vridbart fäste 1. Munstycksmutter 6. Främre pulverrörspackning 2. Munstycke 22. Poröst rör 3. Elektroddel 1A. Rörhållare 4. packning 26. Adaptermutter 5. Främre pulverrör 27. Hullingförsedd slangadapter 28. Klämrör 29. Rör för stångmontage A. Pulverslang

21 Encore HD Automatiska pulverspraypistoler Koppla loss pulverslangen (A) från pistolen genom att skruva av adaptermuttern (26). Drag adaptermuttern bakåt för att lossa den hullingförsedda adaptern (27) från pulverslangen. 7. Drag i den hullingsförsedda adaptern (27) för att dra ut stångmonteringsröret (29) ur pistolen. Tag av den hullingsförsedda adaptern (27) från stångmonteringsröret (29). Därefter separerar man stångmonteringsröret från det porösa rörets hållare (23). ANM: Om man inte har för avsikt att byta ut det porösa röret (22), tag då inte av det porösa röret från dess hållare (23). Om man behöver byta ut det porösa röret, använd en ¼ 20 gängtapp (M7 gängtapp) och skruva in den i det porösa röret, så att det kan dras ut ur sin hållare. 8. Rengör alla demonterade delar med en tryckluftspistol med lågt tryck. Torka delarna rena med en ren och torr trasa. 9. Tag försiktigt bort hopbakat pulver med hjälp av en spatel av trä eller plast, eller något liknande verktyg. Använd inte verktyg som kan repa plasten. Pulver kommer att ansamlas och bränna fast på reporna. ANM: Om det är nödvändigt, använd en trasa fuktad med isopropyl eller etylalkohol för att rengöra delarna. Tag av O ringar och packningar innan man rengör delar med alkohol. Dränk inte spraypistolen i alkohol. Använd inte några andra lösningsmedel. 10. Inspektera pulverröret, packningar, elektroddelen, det porösa röret, den hullingförsedda adaptern och munstycket för ev. slitage. Byt ut slitna delar. 11. Sätt på packningarna på pulverörets ändar om detta togs av. 12. Sätt i pulverröret från pistolens franända tills att packningen når ner till botten. 13. Sätt i elektroddelen i pistolen, så att elektroddelens ände skjuter in i packningen i pulverrörets ände. 14. Sätt på munstycket på elektroddelen och fäst det med munstycksmuttern. Om man använder en avböjningshylsa, sätt på denna på elektroddelen. 15. Om man tog av det porösa röret, sätt i ett nytt poröst rör (22) i hållaren för det porösa röret (23). Sätt på hållaren på stångmonteringsröret (29). 16. Skjut på den hullingförsedda adaptern (27) på stångmonteringsröret (29) och skjut hela delen in i klämröret (28) tills att den bottnar, och fäst den med adaptermuttern (26).

22 18 Encore HD Automatiska pulverspraypistoler Felsökning VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. Dessa felsökningsanvisningar täcker endast de mera vanligen förekommande felen. Se användarhandledningen för icontrol för sådana problem som kan komma från styrningen. Om man inte kan åtgärda felen med den information som ges i dessa användarhandledningar, kontakta er närmsta Nordson representant för hjälp. ANM: iflow moduler används i icontrol styrenheten för att styra luftlödet till pumpen. Se era användarhandledningar för icontrol för sådana problem som härrör från iflow moduler. Allmänt felsökningsschema Problem Trolig orsak Åtgärd 1. Ojämnt mönster, instabilt eller otillräckligt pulverflöde Igensättning i spraypistol, pulverslang, eller pulverpump Munstycket, avböjningshylsan, eller elektroddelen slitna, vilket påverkar mönstret. Fuktigt pulver Lågt tryck/flöde på pumpluften. Otillräcklig fluidisering av pulvret i hoppern iflow modulen ej kalibrerad 1. Spola spraypistolen. Tag av munstycket och elektroddelen och rengör dem. 2. Koppla loss pulvermatningsslangen från spraypistolen och blås ren pulverröret med en tryckluftspistol. 3. Koppla loss pulverslangen från pumpen och pistolen och blås ren slangen. Byt ut pulverslangen om den är igensatt av pulver. 4. Dela och rengör pumpen. Tag av, rengör och inspektera munstycket, avböjningshylsan och elektroddelen. Byt ut slitna delar om det behövs. Om för stort slitage eller inbränning är ett problem, minska flödena för transport och atomiseringsluft. Kontrollera pulvret, luftfilter och lufttorkningsaggregatet. Byt ut pulvret om det är förorenat. Justera tryck/flöde för pumpluften. Öka trycket för fluidiseringsluften. Om problemet kvarstår, tag ut pulvret från hoppern. Rengör eller byt ut fluidiseringsplattan om den är förorenad. Genomför nollställningsproceduren i icontrol användarhandledningen. fortsättning...

23 Encore HD Automatiska pulverspraypistoler 19 Problem 2. Mistor i pulvermönstret Trolig orsak Utslitet munstycke eller avböjningshylsa Åtgärd Tag av och inspektera munstycket och avböjningshylsan. Byt ut slitna delar. 3. Dåligt omslag, dålig verkningsgrad 4. Ingen högspänning (kv) ut från spraypistolen (displayen visar 0 kv när pistolen triggas), men pulver sprutar ut. Igensatt elektroddel eller pulverväg Spolluftens för elektroden flöde för högt Låg elektrostatisk spänning Dålig anslutning till elektroden Dålig jordförbindelse till arbetsstycke Skadad pistolkabel Spraypistolens spänningsaggregat kortslutet Tag av och rengör elektroddelen. Tag ut hela pulvervägen och rengör den vid behov. Spolluftsflödet är fast inställt genom en stypning. Se er användarhandledning för styrenheten för ytterligare felsökningsinformation. Öka den elektrostatiska spänningen. Tag av munstycket och elektroddelen. Rengör elektroden och undersök om det finns ledande kolbeläggningar eller skador. Kontrollera elektrodresistansen så som beskrivs på sidan 21. Om elektroddelen är felfri, tag ut pistolens spänningsaggregat och mät dess resistans så som beskrivs på sidan 21. Undersök om pulver ansamlas på transportörens drivkedja, länkrullar och arbetsstyckenas upphängningsanordningar. Resistansen mellan dessa delar och jord måste vara 1 megaohm eller mindre. För bästa resultat rekommenderas 500 ohm eller lägre. Genomför Kontrollmätning av pistolkabel på sidan 22. Om man hittar ett avbrott, eller en kortslutning, byt ut kabeln. Genomför Resistansmätning av spänningsaggregat på sidan Ingen högspänning (kv) från spraypistolen (kontrollpanelen visar kv utspänning), men pulver sprayas. 6. Otillräckligt flöde för elektrodens spolluft Spraypistolens spänningsaggregat öppen krets Skadad pistolkabel Pulver ansamlas på elektrodspetsen. Genomför Resistansmätning av spänningsaggregat på sidan 21. Genomför Kontrollmätning av pistolkabel på sidan 22. Om man hittar ett avbrott, eller en kortslutning, byt ut kabeln. Spolluftsflödet är fast inställt genom en stypning. Kontrollera slangen för spolningsluft, och kontrollera att det finns ett flöde vid utgången när pistolen triggas. Se er användarhandledning för styrenheten för ytterligare felsökningsinformation. fortsättning...

24 20 Encore HD Automatiska pulverspraypistoler Problem 7. Lågt pulverflöde eller varierande pulverflöde 8. Ingen högspänning (kv) när pistolen är TILL, pulverflödet är korrekt. 9. Inget pulverflöde när pistolen är TILL, högspänningen (kv) är korrekt. Trolig orsak Lågt matningstryck på tryckluften Filtret för tillförseln för tryckluft igensatt, eller så är filterbehållaren full - vattenförorening av flödesstyrenheten. Luftslangar har kingar eller är igensatta Pumpen inte korrekt hopmonterad Sugröret igensatt För lågt flöde för fluidiseringsluft Pulverslangen igensatt Pulverslangen har kingar Pistolens pulverväg igensatt Högspänningen (kv) har ställt till noll Undersök larmmenyn för ev. meddelande. Matningsluften avstängd Åtgärd Tryckluftstillförseln till icontrol styrenheten måste ha ett tryck som är högre än 5.86 bar (85 psi). Tag av behållaren och dränera vatten/smuts. Byt ut filterelementet om det behövs. Rengör systemet, byt ut komponenter vid behov Undersök om slangarna för transport och atomiseringsluft har kingar. Se användarhandledningen för HDLV pumpen. Undersök om det finns främmande föremål eller om säcken (VBF enheter) blockerar sugröret. Om flödet för fluidiseringsluften har ställts in på ett för lågt värde kommer pumpen inte att arbeta med maximal effektivitet. Blås ren pulverslangen med tryckluft. Undersök om pulverslangen har kingar. Undersök slanganslutningen, pulverröret och elektrodstödet för inbränning eller avlagringar. Rengör efter behov med tryckluft. Ändra högspänningsvärdet (kv) till ett högre värde. Se er användarhandledning för styrenheten för felsökningsinformation. Undersök icontrol tryckluftstillförsel.

25 Encore HD Automatiska pulverspraypistoler 21 Resistansmätning av spänningsaggregat Använd en megaohmmeter för att kontrollera resistansen i spänningsaggregatet, mät mellan J2-3 återföringsanslutningen i kontakten till kontaktstiftet i framänden. Resistansen skall ligga mellan Megaohm. Om det avlästa värdet är oändligt stort, byt plats på mätarens probar. Om resistansen ligger utanför detta område byt ut spänningsaggregatet. J2-1 (RÖD) OSC J2-3 (GUL) ÅTERFÖRING Megaohm vid 500 VDC J2-2 (SVART) GEMENSAM Bild 11 Resistansmätning av spänningsaggregat Kontrollmätning av resistans i elektroddel Använd en Megaohmmeter för att mäta resistansen i elektroddelen från kontaktringen i bakänden till elektroden i framänden. Resistansen skall ligga mellan Megaohm. Om mätvärdet ligger utanför detta område, byt ut elektroddelen Megaohm Bild 12 Kontrollmätning av resistans i elektroddel

26 22 Encore HD Automatiska pulverspraypistoler Kontinuitetstester av kabel Använd en standard ohmmeter för att kontrollera pistolkablar och kablage för kontinuitet. Anslutningskablage för pistoler Detta kablage används både för stångmonterade och rörmonterade pistoler för att ansluta spänningsaggregatet (spänningsmultiplikatorn) till förlängningskabeln (rörmonterad pistol) eller pistolkabel. BRUN OSCILLATOR J2-1 J3-1 BLÅ GEMENSAM J2-3 J3-2 VIT ÅTERFÖRING J2-2 J3-3 SVART J2-4 KABELJORD J2-4 (SVART) J2-3 (BLÅ) J2-1 (BRUN) J2-2 (VIT) KOPPLINGSSCHEMA J3-1 (BRUN) J3-2 (BLÅ) J3-3 (VIT) J2 (FRONTVY) J3 (FRONTVY) Bild 13 Anslutningskablage för pistoler Förlängningskabel för pistol Denna kabel används endast vid rörmonterad pistol, mellan den bakre pistolkroppsdelen och ändhylsan HANANSLUTNING (J2A) (FRONTVY) J2A-3 J2A-1 J2A-2 J2A-4 GEMENSAM OSCILLATOR μa ÅTERFÖRING JORD GEMENSAM OSCILLATOR μa ÅTERFÖRING CHASSIEJORD SPIRALLINDAD SKÄRM KOPPLINGSSCHEMA J2B-3 J2B-1 J2B-2 J2B HONANSLUTNING (J2B) (FRONTVY) J2A J2B Bild 14 Förlängningskabel för pistol

27 Encore HD Automatiska pulverspraypistoler 23 Pistolkabel Denna kabel finns tillgänglig med längderna 8, 12, och 16 meter (26, 39, 52 fot). Den används både för stångmonterada och rörmonterade pistoler. J1-1 J1-2 J1-3 J1-4 J1-5 J1-6 J1-7 J1-8 TOM (INGET STIFT) GEMENSAM SVART (20 GA) SVART GEMENSAM J2-3 OSCILLATOR ua FDBK RÖD VIT (20 GA) RÖD (22 GA) VIT OSCILLATOR ua FDBK J2-1 J2-2 TOM (INGET STIFT) JORD GRÖN (22 GA) GRÖNCHASSIEJORD J2-4 SPIRALLINDAD SKÄRM (KABEL ID) (KABEL ID) MOTSTÅND KOPPLINGSSCHEMA J1 NORDSON J2 1 (TOM) INGET STIFT 8 (KABEL ID) 2 (SVART) 3 (RÖD) ART. NR. RESISTANS J1-7 TILL J1-8 " X LÄNGD MOTSTÅND 1 (RÖD) 2 (VIT) 7 (KABEL ID) 4 (VIT) 6 (GRÖN) 5 (TOM) INGET STIFT KRAFTMATNINGSÄNDE (J1) (FRONTVY) FOT 6.00 TUM (8M) FOT 6.00 TUM (12M) FOT 6.00 TUM (16M) 162 OHM ± 1% 243 OHM ± 1% 324 OHM ± 1% 4 (GRÖN) 3 (SVART) PISTOLÄNDE (J2) (FRONTVY) Bild 15 Pistolkabel

28 24 Encore HD Automatiska pulverspraypistoler Reparation Byte av pulverslitdelar VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. Se bild 16. Använd dessa anvisningar för att byta ut de delar som slits av pulvret, såväl i rörmonterade som stångmonterade pistoler. Byt ut skadade eller slitna delar efter behov. Munstycke och elektroddel 1. Skruva av munstycksmuttern (1) och tag av munstycket (2) och elektroddelen (3). Inspektera munstycket och elektroddelen, och byt ut slitna eller skadade delar. 2. Sätt i elektroddelen (3) och munstycket (2) och skruva fast dem med munstycksmuttern (1). Främre pulverrör 1. För att ta ut de främre pulverröret (5) från pistolens framsida, stick in en spetstång i det främre pulverröret. Tryck ut tångens spetsar mot pulverrörets insida och drag ut röret och dess packningar (4, 6) ur pistolkroppens framsida. 2. Kontrollera packningarna (4, 6) och byt ut dem om de är skadade eller deformerade. Byt ut pulverröret om det är slitet. 3. Sätt på packningarna (4, 6) på det främre pulverröret (5), tryck därefter i röret i pistolens framsida tills att packningarna ligger ens med pistolkroppens framsida. Poröst rör (diffusor för atomiseringsluft) 1. Skruva av adaptermuttern (26) och drag ut rördelen (29, 23, 22) som sitter samman med den hullingsförsedda slangadaptern (27). ANM: Tag inte av det porösa röret (22) om man inte måste byta ut det. Tar man av det så kommer det att skadas så mycket att det inte går att reparera. 2. Kontrollera det porösa röret (22) inne i rörhållaren (23). Om det är missfärgat eller igensatt, skruva i en ¼ 20 gängtapp (M7 gängtapp) i dess centrum och drag ut det ur rörhållaren. 3. Sätt i ett nytt poröst rör i rörhållaren och pressa in det i rörhållaren. Kontrollera att det porösa rörets avfasade ände sätts in i rörhållaren först. Skjut tillbaka rördelen in i klämröret (28) och fäst den med adaptermuttern (26).

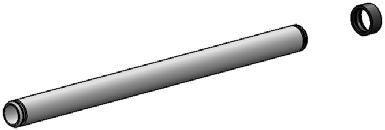

29 Encore HD Automatiska pulverspraypistoler Bild 16 Byte av pulverslitdelar - stång och rörmonterade pistoler 1. Munstycksmutter 5. Främre pulverrör 2. Munstycke 6. Främre pulverrörspackning 3. Elektroddel 22. Poröst rör 4. Packning 23. Hållare för poröst rör 26. Adaptermutter 27. Hullingförsedd slangadapter 28. Klämrör 29. Pulverrörsdel

30 26 Encore HD Automatiska pulverspraypistoler Reparation av rörmonterad pistol Demonteringsprocedur för rörmonterad pistol 1. Tag av munstycket (2), elektroddelen (3), pulverröret och dess packningar (4, 5, 6), och den hullingförsedda slangadaptern, adaptermuttern, pulverrörsfästet, och rördelen, så som beskrivs under Byte av pulverslitdelar på sidan 24 och som visas i bild Se bild 17. Koppla loss de två skarvnipplarna (35, 36) från den transparenta 4 mm luftslangen (A), och 6 mm slangen för atomiseringsluft (B). 3. Koppla loss pistolkabeln (ej visad) från kabelkontakten (29). 4. Skruva av klämmuttern (33) från klämröret (31). 5. Tag av muttern och låsbrickan från kabelkontakten (29). Spara muttern och låsbrickan för återanvändning. 6. Tag av ändförslutningen (32) från pistolens ände B A 29 29A 29B Bild 17 Demontering av rörmonterad pistol 1 av 5 A. Transparent 4 mm slang B. Blå 6 mm slang 29. Kontakt för pistolkabel 29A. Mutter 29B. Bricka 31. Klämrör 32. Ändförslutning 33. Klämmutter mm skarvnippel mm skarvnippel ANM: Om er spraypistol är försedd med tillvalet jonfångare, så måste denna tas av från pistolen innan man kan ta av montageröret. 7. Se bild 18. Drag av montageröret (30) från pistolkroppens bakre del (18) och över klämröret (31). 8. Koppla loss den transparenta 4 mm luftslangen från den hullingförsedda 4-mm kopplingen (14). Koppla loss den blå 6 mm luftslangen från den hullingförsedda 6-mm kopplingen (15). 9. Skruva av klämröret från den bake pistolkroppsdelen. 10. Koppla loss förlängningskabeln (28) från kabelns chassiekontakt (19). 11. Om man byter ut förlängningskabeln, tag av kabelkontakten (29) Om inte, kan man låta dem vara anslutna.

31 Encore HD Automatiska pulverspraypistoler A B Bild 18 Demontering av rörmonterad pistol 2 av mm hullingförsedd koppling mm hullingförsedd koppling 18. Bakre del av kropp 19. Chassiekontakt för pistolkabel 28. Förlängningskabel 29. Kontakt för pistolkabel 30. Montagerör för pistol 31. Klämrör A. Transparent 4 mm slang B. Blå 6 mm slang 12. Se bild 20. Tag av de två rundkulliga skruvarna (20) och låsbrickorna (21) från pistolkroppens bakre ända (18). 13. Drag försiktigt bort pistolkroppens bakre del (18) tillräckligt långt från mellanväggen (10). 14. Koppla loss följande: spänningsaggregatets kablage (8A) från chassiekontakten. Filterdelens slang (7A) från den hullingförsedda 4 mm kopplingen (14) inne i den bakre pistolkroppen. den hoprullade slangen (37) från den hullingförsedda 6 mm kopplingen inne i den bakre pistolkroppen, samt mellanväggen. 18 7A A Bild 19 Demontering av rörmonterad pistol 3 av 5 7A. Filterdelsrör 8A. Spänningsaggregatets kontaktdel 10. Mellanvägg 13. Jordkabel 18. Bakre del av pistolkropp 20. Rundkulliga skruvar 21. Låsbrickor 37. hoprullad slang

32 28 Encore HD Automatiska pulverspraypistoler * Montera med Loctite Se bild 20. Med en spetstång skruvar man ur de två insexmuttrarna (9) som fäster mellanväggen (10) till pistolkroppen. Koppla loss jordanslutningarnas kontaktbleck (13) från pistolkroppens upphöjda fästen (7B). 16. Tag av mellanväggen från pistolkroppen (7), genom att föra spänningsaggregatets kontaktdel (8A) och luftfilterdelen (7A) genom mellanväggen. 17. Koppla loss den hoprullade slangen (37) från mellanväggen om den är skadad. 18. Skjut ut spänningsaggregatet (8) ur pistolkroppen. 19. Den transparenta 4 mm luftslangen (A) i pistolkroppen är en del av filterdelens slang (7A) som överför elektrodens spolluft. För att byta ut filterdelen, drag ut den från pistolens främre ände. 20. Packningen (11) är fäst vid mellanväggen med ett kontaktlim. Om packningen är skadad, byt ut den mot en ny A 9* 13 7B 8A Bild 20 Demontering av rörmonterad pistol 4 av 5 7. Pistolkropp 7A. Luftfilterdelens slang 7B. Upphöjda fästen 8. Spänningsaggregat 8A. Spänningsaggregatets kontaktdel 9. Allenmuttrar* 10. Mellanvägg 11. Packning 13. Jordkabel 37. hoprullad slang

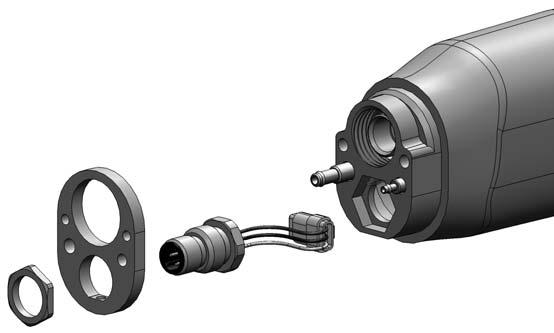

33 Encore HD Automatiska pulverspraypistoler 29 Demonteringsprocedur för rörmonterad pistol (forts.) 21. Se bild 21. För att byta ut kontakten genomför man följande steg: a. Skruva av sexkantmuttern (16) från den hullingförsedda 6 mm kopplingen med en 5 / 16 tums (8 mm) djup hylsnyckel. Därefter tar man av brickan (17) och de ringformade kontaktblecken (13B och 19B) b. Tag av kontaktens mutter (19A) från kontakten (19), drag av jordplattan (25) från den bakre delen av pistolkroppen (18), och drag kontaktdelen (19C) genom kroppen. c. Om man byter ut den hullingförsedda 4 mm kopplingen (14), lossa den med en ¼ tums (7 mm) djup hylsnyckel. d. Om man byter ut den hullingförsedda 6 mm kopplingen (15), lossa den med en 5 / 16 tums (8 mm) djup hylsnyckel B 13B 19A 14 19B C Bild 21 Demontering av rörmonterad pistol 5 av 5 13B. Ringformat kontaktbleck för jord 14. hullingförsedd 4 mm koppling 15. hullingförsedd 6 mm koppling 16. Sexkantmutter 17. Bricka 18. Bakre del av pistolkropp 19. Chassiekontakt för pistolkabel 19A. Kontaktens mutter 19B. Ringformat kontaktbleck för jord 19C. Kontakt för pistolkabel 25. Jordplatta

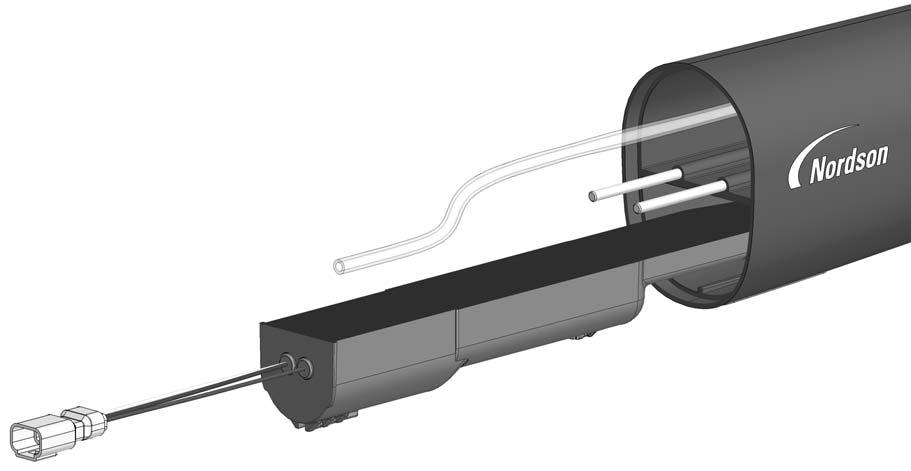

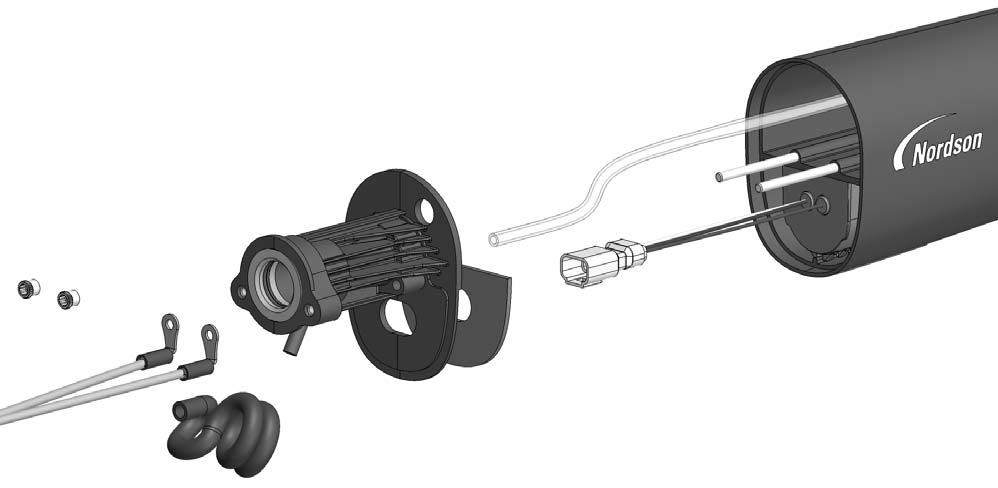

34 30 Encore HD Automatiska pulverspraypistoler Sammansättning av rörmonterad pistol 1. Se bild 22. Sätt i spänningsaggregatet (8) i pistolkroppen (7) och kontrollera att pistolkroppens ribba passar in i spåren i spänningsaggregatet. Tryck in spänningsaggregatet ordentligt i pistolkroppen. 2. Drag spänningsaggregatets kontaktdel (8A) genom mellanväggen (10), sätt därefter mellanväggen på plats på pistolkroppens klackar. Placera de två ändarna på jordningskablarna (13) på de upphöjda fästena. 3. Sätt en droppe Loctite 222 gänglåsningsmedel på gängorna och skruva därefter på de två insexmuttrarna (9) på fästena. Använd en spetstång för att dra åt muttrarna. 4. Sätt på den hoprullade slangen (37) på mellanväggen (10). Om man byter ut slangen, så måste den först kapas till rätt längd. * Montera med Loctite A 9* 13 7B 8A Ribba Spår Bild 22 Sammansättning av rörmonterad pistol 1 av 5 7. Pistolkropp 7A. Luftfilterdelens slang 7B. Upphöjda fästen 8. Spänningsaggregat 8A. Spänningsaggregatets kontaktdel 9. Allenmuttrar* 10. Mellanvägg 11. Packning 13. Jordkabel 37. Hoprullad slang

35 Encore HD Automatiska pulverspraypistoler Se bild 23. Om kontakten har byts ut genomför följande steg: a. Skruva i kontakten (19C) och det ringformade jordblecket (19B) genom framsidan på den bakre pistolkroppen (18). Sätt jordplattan (25) på kontakten och den bakre pistolkroppen (18). b. Skruva på kontaktens mutter (19A) på kontakten (19). c. Om man byter ut den hullingförsedda 6 mm kopplingen (15), fäst den nya med en 5 / 16 tums (8 mm) djup hylsnyckel. d. Sätt på de ringformade jordblecken (13B och 19B) och brickan (17) på den hullingförsedda 6 mm kopplingen (15). Sätt på sexkantmuttern (16) med en 5 / 16 tums (8 mm) djup hylsnyckel. 6. Om man byter ut den hullingförsedda 4 mm kopplingen (14), sätt på den nya med en ¼ tums (7 mm) djup hylsnyckel B 13B 19 19A 14 19B C Bild 23 Sammansättning av rörmonterad pistol 2 av 5 13B. Ringformat kontaktbleck för jord 14. Hullingförsedd 4 mm koppling 15. Hullingförsedd 6 mm koppling 16. Sexkantmutter 17. Bricka 18. Bakre del av pistolkropp 19. Chassiekontakt för pistolkabel 19A. Kontaktens mutter 19B. Ringformat kontaktbleck för jord 19C. Kontakt för pistolkabel 25. Jordplatta 7. Se bild 24. Anslut den hoprullade slangen till den hullingförsedda 6 mm kopplingen inne i den bakre pistolkroppen. 8. Anslut den transparenta 4 mm filterslangen (7A) till den hullingförsedda 4 mm kopplingen inne i den bakre pistolkroppen. 9. Anslut kontaktdelen till spänningsaggregatets kontaktdel (8A). Pressa in kontaktdelarna i pistolkroppens bakre del i det läge som visas. VARNING: Gör inga kingar i någon av slangarna. 10. Drag in extra transparent 4 mm luftslang i pistolkroppen, sätt därefter på den bakre delen av pistolkroppen på mellanväggen med skruvarna (20) och låsbrickorna (21).

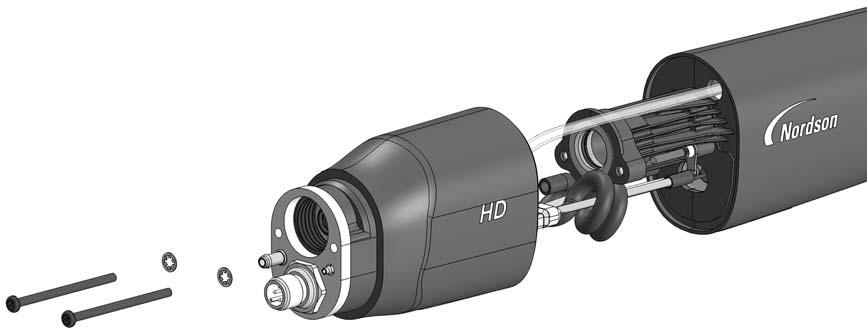

36 32 Encore HD Automatiska pulverspraypistoler Sammansättning av rörmonterad pistol (forts.) 18 7A A Bild 24 Sammansättning av rörmonterad pistol 3 av 5 7A. Luftfilterdelens slang 8A. Spänningsaggregatets kontaktdel 10. Mellanvägg 13. Jordkabel mm hullingförsedd koppling mm hullingförsedd koppling 18. Bakre del av pistolkropp 20. Rundkulliga skruvar 21. Låsbrickor 37. hoprullad slang 11. Se bild 25. Skruva på klämröret (31) i den bakre delen av kroppen (18). Sätt på förlängningskabeln (28) på kontaktdelen (19C visad i bild 23) i den bakre delen av kroppen. 12. Anslut den 4 mm transparenta slangen (A) och den blå 6 mm slangen (B) till kopplingarna på den bakre pistolkroppen (18). 31 A B 15 Jonfångarens Fastsättnings hål Bild 25 Sammansättning av rörmonterad pistol 4 av mm hullingförsedd koppling mm hullingförsedd koppling 18. Bakre del av kropp 19. Chassiekontakt för pistolkabel 28. Förlängningskabel 29. Kontakt för pistolkabel 30. Montagerör för pistol 31. Klämrör A. Transparent 4 mm slang B. Blå 6 mm slang

37 Encore HD Automatiska pulverspraypistoler Orientera montageröret (30) med önskad orientering: med jonfångarens fästhål riktat mot pistolens framsida, om man önskar använda tillvalet jonfångare. med jonfångarens fästhål riktat mot pistolens baksida, om man inte önskar använda tillvalet jonfångare. 14. Drag förlängningskabel och slang genom montageröret (30) och skjut därefter montageröret över klämröret och den bakre delen av kroppen. 15. Se bild 26. Anslut förlängningskabeln till kontakten (29) i ändhylsan (32). 16. Sätt på ändhylsan på montageröret, och drag klämröret (31) och den transparenta 4 mm slangen och 6-mm slangen genom ändhylsan. 17. Fäst kabelkontakten (29) på ändhylsan (32) med låsbrickan (29B) och muttern (29A). 18. Skruva på klämmuttern (33) på klämröret (31) och drag åt ordentligt. 19. Skjut pulverröret och det porösa röret in i klämröret och fäst med adaptermuttern. 20. Sätt på nipplarna (25, 36) för 4 mm och 6 mm slangarna. 21. Sätt på pulverslangen, elektroddelen, munstycket, munstycksmuttern och slanganslutningen så som beskrivs under Byte av pulverslitdelar på sidan B A 29 29A 29B Bild 26 Sammansättning av rörmonterad pistol 5 av 5 A. Transparent 4 mm slang B. Blå 6 mm slang 29. Kontakt för pistolkabel 29A. Mutter 29B. Bricka 31. Klämrör 32. Ändförslutning 33. Klämmutter mm skarvnippel mm skarvnippel

38 34 Encore HD Automatiska pulverspraypistoler Reparation av stångmonterad pistol Demonteringsprocedur förl stångmonterad pistol 1. Se bild 27. Tag av munstycket, elektroddelen, slanganslutningen, och pulverröret så som beskrivs under Byte av pulverslitdelar på sidan Koppla loss den transparenta 4 mm luftslangen och 6-mm slangen från de hullingförsedda kopplingarna (14,15). 3. Tag av de två rundkulliga skruvarna (20) och låsbrickorna (21) från pistolkroppens bakre del (18). ANM: Det är inte nödvändigt att ta av elektroddelen. Om elektroddelen följer med munstycket när man tar av det från pistolen, rengör den med tryckluft innan den åter sätts i. Böj inte elektroden. Elektrodhållaren (3A) skruvas in i delen. Både hållaren och elektroden kan bytas ut. 4. Med en spetstång skruvar man av de två insexmuttrarna (9) från pistolkroppens upphöjda fästen och tar loss de två jordanslutningsblecken (13) från fästena. 5. Koppla loss filterdelens slang (7A) från den hullingförsedda 4 mm kopplingen (14) inne i den bakre pistolkroppen. 6. Koppla loss den hoprullade slangen (37) från den hullingförsedda 6 mm kopplingen (15) inne i den bakre pistolkroppen, samt mellanväggen. * Montera med Loctite * 10 7A A Bild 27 Demontering av stångmonterad pistol 1 av 3 7A. Luftfilterdelens slang 8A. Spänningsaggregatets kontaktdel 9. Allenmuttrar* 10. Mellanvägg 13. Jordkabelns kontaktbleck 14. Hullingförsedd 4 mm koppling 15. Hullingförsedd 6 mm koppling 18. Bakre del av pistolkropp 20. Rundkulliga skruvar 21. Låsbrickor 37. hoprullad slang

39 Encore HD Automatiska pulverspraypistoler Se bild 28. Tag av mellanväggen från pistolkroppen (7), genom att dra spänningsaggregatets kontaktdel (8A) genom väggen. 8. Skjut ut spänningsaggregatet (8) ur pistolkroppen. 9. Slangen i pistolkroppen är en del av filterdelen (7A) som överför elektrodens spolluft. För att byta ut filterdelens slang, drag ut den från pistolens främre ände. 10. Packningen (11) är fäst vid mellanväggen med ett kontaktlim. Om packningen är skadad, byt ut den mot en ny A A Bild 28 Demontering av stångmonterad pistol 2 av 3 7. Pistolkropp 7A. Luftfilterdelens slang 8. Spänningsaggregat 8A. Spänningsaggregatets kontaktdel 10. Mellanvägg 11. Packning

40 36 Encore HD Automatiska pulverspraypistoler Demonteringsprocedur förl stångmonterad pistol (forts.) ANM: Följande steg är inte alltid nödvändiga, eftersom delarna i den bakre pistolkroppen normalt sett inte är slitdelar. 11. Se bild 29. För att byta ut kontakten: a. Tag av sexkantmuttern (16) med en 5 / 16 tums (8 mm) djup hylsnyckel. Därefter tar man av låsbrickan (17) och de ringformade kontaktblecken (13B och 19B) b. Tag av kontaktens mutter (19A) från kontakten (19), drag av stångmonteringsadaptern (25) från den bakre delen av pistolkroppen (18), och drag kontaktdelen (19C) genom kroppen. 12. Om man byter ut den hullingförsedda 6 mm kopplingen (15), lossa den med en 5 / 16 tums (8 mm) djup hylsnyckel. 13. Om man byter ut den hullingförsedda 4 mm kopplingen (14), lossa den med en ¼ tums (7 mm) djup hylsnyckel. 14. Sätt åter samman komponenterna efter att ha rengjort den bakre pistolkroppen och stångmonteringadaptern B 14 19B B A 19C 18 Bild 29 Demontering av stångmonterad pistol 3 av 3 13B. Ringformat kontaktbleck 14. Hullingförsedd 4 mm koppling 15. Hullingförsedd 6 mm koppling 16. Sexkantmutter 17. Bricka 18. Bakre del av pistolkropp 19. Kontakt 19A. Kontaktens mutter 19B. Ringformat kontaktbleck 19C. Kontakt för pistolkabel 25. Adapter för stångmontage

41 Encore HD Automatiska pulverspraypistoler 37 Sammansättning av stångmonterade pistoler 1. Se bild 30. Sätt i spänningsaggregatet (8) i pistolkroppen (7) och kontrollera att pistolkroppens ribba passar in i spåren i spänningsaggregatet. Tryck in spänningsaggregatet ordentligt i pistolkroppen. 2. Om den togs bort, installera luftfilterdelens slang (7A) genom pistolkroppens framsida. 3. Om den togs bort, sätt på en ny packning (11) på mellanväggen (10). 4. Drag spänningsaggregatets kontaktdel (8A) och luftfilterdelens slang (7A) genom mellanväggen, sätt därefter mellanväggen på plats på pistolkroppens klackar A 8 7A Ribba Spår Bild 30 Demontering av stångmonterad pistol 2 av 3 7. Pistolkropp 7A. Luftfilterdelens slang 8. Spänningsaggregat 8A. Spänningsaggregatets kontaktdel 10. Mellanvägg 11. Packning

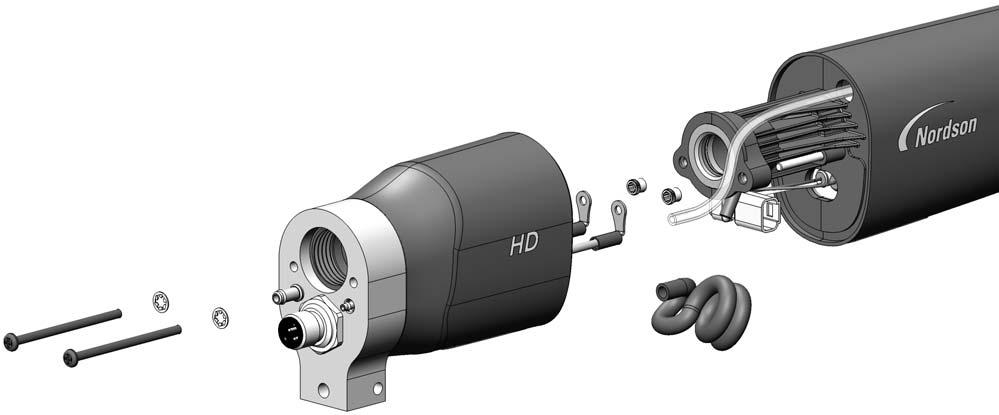

42 38 Encore HD Automatiska pulverspraypistoler 5. Se bild 31. Flytta den bakre pistolkroppsdelen (18) nära mellanväggen (10). Skjut jordanslutningsblecken över pistolkroppen upphöjda fästen. 6. Sätt på Loctite 222 på insexmuttrarna (9), skruva därefter på muttrarna på de upphöjda fästena med en spetstång. 7. Anslut den trransparenta filterdelsslangen (7A) till den hullingförsedda 4-mm anslutningen på den bakre delen av pistolkroppens insida. Skjut in in ev. överskjutande transparent slang in i pistolkroppen. 8. Anslut den hoprullade slangen (37) till den hullingförsedda 6 mm kopplingen (15) inne i den bakre pistolkroppen, samt mellanväggens stos. 9. Anslut spänningsaggregatets kontaktdel (8A) till kontakten. Tryck in kontaktdelarna i den bakre pistolkroppen. 10. Sätt på den bakre pistoldelen (18) över mellanväggen (10) och upp mot pistolkroppen. Fäst den med de två låsbrickorna (21) och de rundkulliga skruvarna (20). 11. Se Byte av pulverslitdelar på sidan 24 där det ges anvisningar för sammansättningen för det främre pulverröret och packningar, elektroddel, munstycke, munstycksmutter, klämrör, rördel, poröst rör och dess hållare, hullingförsedda kopplingar och mutter. * Montera med Loctite * 10 7A A Bild 31 Demontering av stångmonterad pistol 1 av 3 7A. Luftfilterdelens slang 8A. Spänningsaggregatets kontaktdel 9. Allenmuttrar* 10. Mellanvägg 13. Jordkabel 14. Hullingförsedd 4 mm koppling 15. Hullingförsedd 6 mm koppling 18. Bakre del av pistolkropp 20. Rundkulliga skruvar 21. Låsbrickor 37. hoprullad slang

43 Encore HD Automatiska pulverspraypistoler 39 Reservdelar För att beställa reservdelar, kontakta Nordson Industrial Coating Systems Customer Support Center på telefon (800) , eller Er närmsta Nordson representant. På de följande sidorna visas illustrationer och reservdelslistor för den rörmonterade pistolen och den stångmonterade pistolen, samt tillval såsom munstycken, montagesatser och jonfångare.

44 40 Encore HD Automatiska pulverspraypistoler Reservdelar för rörmonterad pistol *jordanslutningens kontaktbleck som sitter på detaljerna 13 och 19 skjuts på detalj 15 vid sammansättnngen. ** Sätt på Loctite 222 vid montaget. 3 3A 3B 7A ** * * Bild 32 Reservdelar till rörmonterad pistol

45 Encore HD Automatiska pulverspraypistoler 41 Reservdelslista för standard 5 fots rörmonterad pistol Se bild 32. Ref. P/N Beskrivning Antal Not GUN, auto, tube mount, Encore HD, 5 ft NUT, nozzle, handgun, Encore NOZZLE, flat spray, 4 mm, Encore 1 A ELECTRODE ASSEMBLY, Encore 1 3A ELECTRODE, spring contact, packaged 1 3B HOLDER, electrode, M3, Encore SEAL, tube, powder TUBE, powder, front, Encore HDLV SEAL, front powder tube, auto guns, 1 Encore HD KIT, body, auto, Encore 1 7A FILTER, assembly, handgun POWER SUPPLY, 100 kv, negative, Encore KIT, bulkhead assembly, auto gun, Encore HD NUT, Allen, 4-40, stainless steel BULKHEAD, body, front, auto, Encore HD GASKET, multiplier cover, handgun, Encore O RING, silicone, x x HARNESS, bulkhead grounding, Encore HD FITTING, bulkhead, barb, dual, x 4mm T FITTING, bulkhead, Encore HD NUT, hex, jam, ¼ 32, steel, zinc WASHER, lock, E, internal, ¼, steel, zinc BODY, gun, rear, auto, Encore HD RECEPTACLE, gun harness, Encore HD SCREW, panhead, rec, M3, x 50mm, bl WASHER, lock, M, interior, M3, steel, zinc TUBE, porous tube, Encore HD HOLDER, porous tube, Encore HD O RING, silicone, x x PLATE, grounding, Encore HD NUT, adapter, Encore HD ADAPTER, powder tube, barbed, Encore HD 1 B CABLE, extension, auto, Encore, 1196mm RECEPTACLE, M12, M/F, 4P TUBE, mount, PVC, Encore auto, 5 ft 1 C, D TUBE, clamp, 5 ft 1 C CAP, end, tube mount, Encore HD NUT, clamp, tube mount TUBE, powder, 5 ft tube mount, Encore HD UNION, straight, 4 mm T UNION, straight, 6mm T 1 fortsättning...

46 42 Encore HD Automatiska pulverspraypistoler Ref. P/N Beskrivning Antal Not TUBE, 3 coil with cuff, 6mm OD, pur, black 1 NS TUBING, polyurethane, 4 mm OD, clear AR B NS TUBING, polyurethane, 6 mm OD, blue AR B NS NOZZLE, flat spray, 2.5 mm, Encore 1 A ANM A: Se tillvalsmunstycken, för andra fiskstjärtformade munstycken, koniska munstycken och avböjningshylsor B: Beställ luftslangar i enheter om 1 fot (30 cm). Minsta beställningskvantitet för 4-mm transparent slang är 50 fot. C: Endast för standard 5 fots. pistol. Se reservdelslistan för Sex fots rörmonterad pistol på sidan 42 där artikelnummer visas. D: Om ett styvare monteringsrör behövs, byt ut mot monteringsrör. AR: Efter behov NS: Ej visad Tillval sex fots rörmonterad pistol Se bild 32 för illustrationer av delarna, och reservdelslistan för standard 5 fots rörmonterad pistol, för alla övriga delar. Ref. P/N Beskrivning Antal Not GUN, auto, tube mount, Encore HD, 6 ft TUBE, powder, 6 ft tube mount, auto, Encore HD CABLE, extension, auto, Encore, 1496 mm TUBE, clamp, 6 ft TUBE, mount, auto, Encore, 6 ft 1

47 Encore HD Automatiska pulverspraypistoler 43 Denna sida är avsiktligen tom.

48 44 Encore HD Automatiska pulverspraypistoler Reservdelar för stångmonterad pistol *jordledaren som sitter på detaljerna 13 och 19 skjuts på detalj 15 vid sammansättnngen A 3B 7A * Bild 33 Reservdelar för stångmonterad pistol

49 Encore HD Automatiska pulverspraypistoler 45 Reservdelslista för stångmonterad pistol Se bild 33. ANM: Kablar till stångmonterade pistoler är tillval. Se Tillval, Kablar på sidan 46 för tillgängliga kablar. Ref. P/N Beskrivning Antal Not GUN, auto, bar mount, Encore HD NUT, nozzle, handgun, Encore NOZZLE, flat spray, 4 mm, Encore 1 A ELECTRODE ASSEMBLY, Encore 1 3A ELECTRODE, spring contact, packaged 1 3B HOLDER, electrode, M3, Encore SEAL, tube, powder TUBE, powder, front, Encore HD SEAL, front powder tube, auto guns, 1 Encore HD KIT, body, auto, Encore 1 7A FILTER ASSEMBLY, handgun POWER SUPPLY, 100kV, negative, Encore KIT, bulkhead assembly, auto gun, Encore HD NUT, Allen, 4-40, stainless steel BULKHEAD, body, front, auto, Encore HD GASKET, multiplier cover, handgun, 1 Encore O RING, silicone, x x HARNESS, bulkhead grounding, Encore HD FITTING, bulkhead, barb, dual, x 4mm T FITTING, bulkhead, Encore, HD NUT, hex, jam, ¼ 32, stainless steel, zinc WASHER, lock, E, internal, ¼, stainless steel, 1 zinc BODY, gun, rear, auto, Encore HD RECEPTACLE, gun harness SCREW, panhead, xrec, M3 x 50mm, brz WASHER, lock, M, internal, M3, stainless steel, 2 zinc TUBE, porous tube, Encore HD HOLDER, porous tube, Encore HD O RING, silicone, x x ADAPTER, mount, bar, Encore HD NUT, adapter, Encore HD ADAPTER, powder tube, barbed, Encore HD TUBE, clamp, bar mount, Encore HD TUBE, powder, bar mount, Encore HD KNOB, T Handle, 5 / x WASHER, flat, 0.34 x 0.74 x 0.06, nylon SCREW, set, flat, M8 x 20, fastner BALL, chrome steel, 6.5mm, diameter, 25, C ADAPTER, tube mount, bar 1 fortsättning...

50 46 Encore HD Automatiska pulverspraypistoler Ref. P/N Beskrivning Antal Not BRACKET, mount bar SCREW, button, socket, M5 x 10, zinc TUBE, 3 coil with cuff, 6mm OD, pur, black 1 B NS NOZZLE, flat spray, 2.5 mm, Encore 1 A ANM A: Se tillvalsmunstycken, för andra fiskstjärtformade munstycken, koniska munstycken och avböjningshylsor B: Måste kapas i längd för korrekt passning NS: Ej visad Tillval Kablar Dessa kablar kopplar samman spraypistolen med pistolens styrenhet (Encore HD icontrol integrerad styrenhet). P/N Beskrivning Not CABLE, auto, Encore, 8 meter (26.25 ft) CABLE, auto, Encore, 12 meter (39.4 ft) Cable, auto, Encore, 16 meter (52.5 ft) Fiskstjärtformade spraymunstycken De 2.5 och 4 mm fiskstjärtformade spraymunstyckena levereras tillsammans med spraypistolen. Alla andra fiskstjärtformade munstycken är tillval mm fiskstjärtformat spraymunstycke mm fiskstjärtformat spraymunstycke mm fiskstjärtformat spraymunstycke mm fiskstjärtformat spraymunstycke Bild 34 Fiskstjärtformade spraymunstycken

51 Encore HD Automatiska pulverspraypistoler 47 Koniska munstycken och avböjningshylsor Det koniska munstycket och avböjningshylsorna är tillval Koniskt munstycke mm avböjningshylsa mm avböjningshylsa mm avböjningshylsa mm avböjningshylsa Alla avböjningshylsor har en O ring, Viton, 3 mm x 1.1 mm bred Bild 35 Koniska munstycken och avböjningshylsor Korsformade munstycken Korsformade munstycken är tillval graders kors format graders kors format mm Castle Bild 36 Korsformade munstycken 1/2 tums pulverslangsanslutning P/N Beskrivning Not CONNECTOR, hose, 1/2 inch
