Erfarenheter av att uppfylla EN 1090

Transkript

1 Erfarenheter av att uppfylla EN 1090 Execution of steel structures and aluminium structures Peter Mannewald Product Safety and Project Quality. Siemens Industrial Turbomachinery AB Finspång

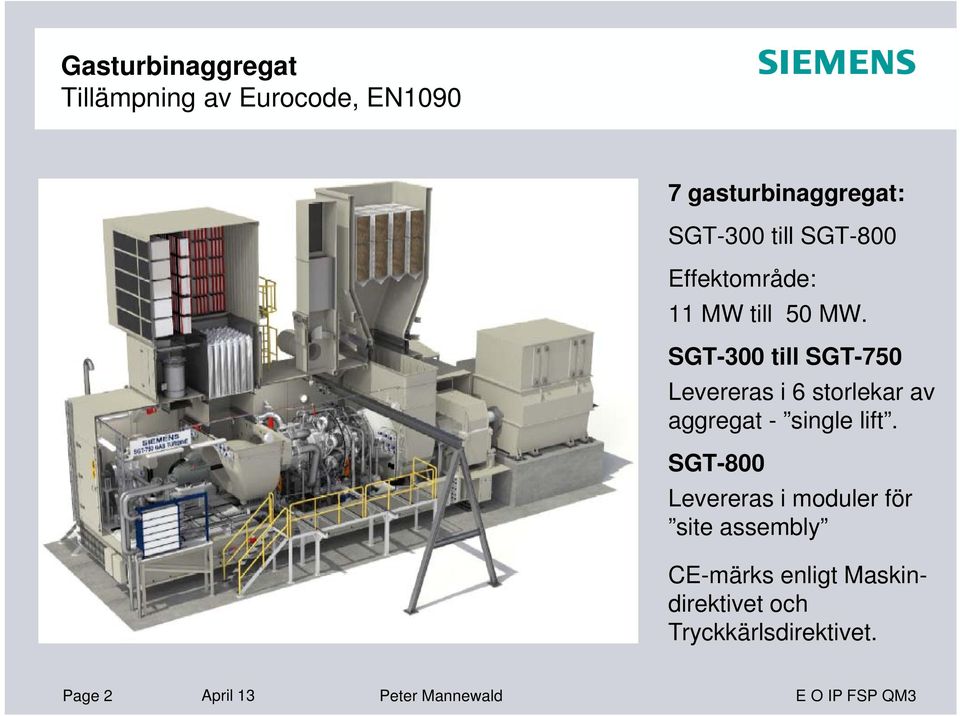

2 Gasturbinaggregat Tillämpning av Eurocode, EN gasturbinaggregat: SGT-300 till SGT-800 Effektområde: 11 MW till 50 MW. SGT-300 till SGT-750 Levereras i 6 storlekar av aggregat - single lift. SGT-800 Levereras i moduler för site assembly CE-märks enligt Maskindirektivet och Tryckkärlsdirektivet. Page 2 April 13 Peter Mannewald E O IP FSP QM3

3 Gasturbinaggregat Tillämpning av Eurocode, EN1090 Turbinmontage i Finspång Gasturbinaggregaten byggs på en kraftig vridstyv ram för att single lift transport till hamn i Norrköping. Page 3 April 13 Peter Mannewald E O IP FSP QM3

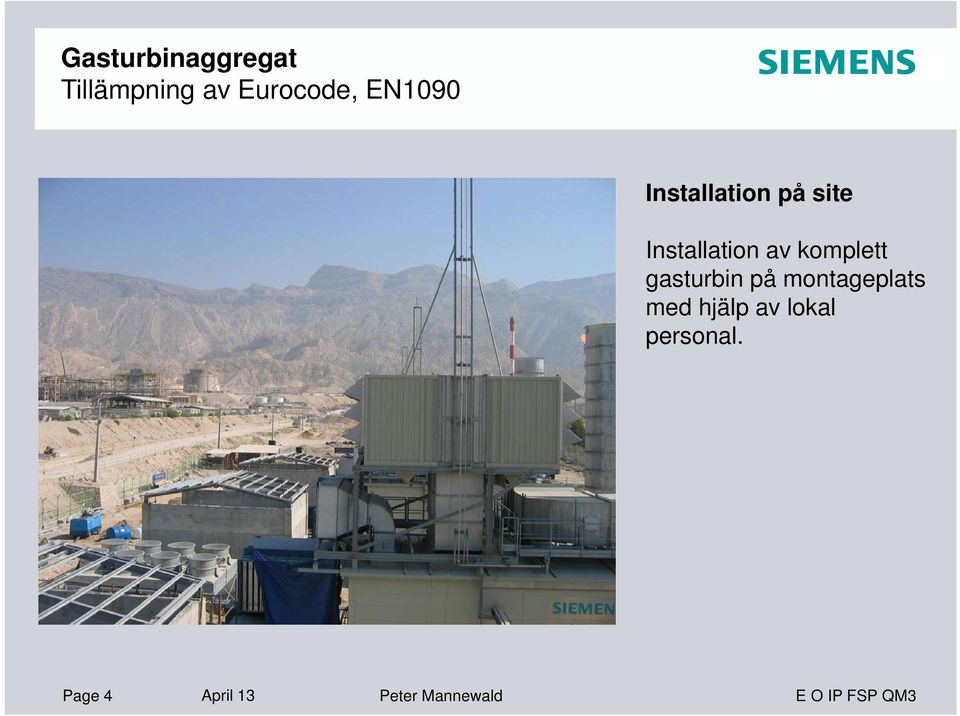

4 Gasturbinaggregat Tillämpning av Eurocode, EN1090 Installation på site Installation av komplett gasturbin på montageplats med hjälp av lokal personal. Page 4 April 13 Peter Mannewald E O IP FSP QM3

5 Vårt första problem När ska EN tillämpas? CE-märkning mot EN juli 2013 eller 1 juli 2014? CPR gäller fullt ut den 1 juli 2013 då CPD upphör att gälla. Övergångsperioden för EN 1090 är dock förlängd till 1 juli Siemens vill dock inte CE-märka mot ett ETA, utan väljer att tillämpa EN 1090 från och med den 1 juli CPD = Construction Product Directive 89/106 CPR = Construction Products Regulation 305/2011 ETA = European Technical Approval

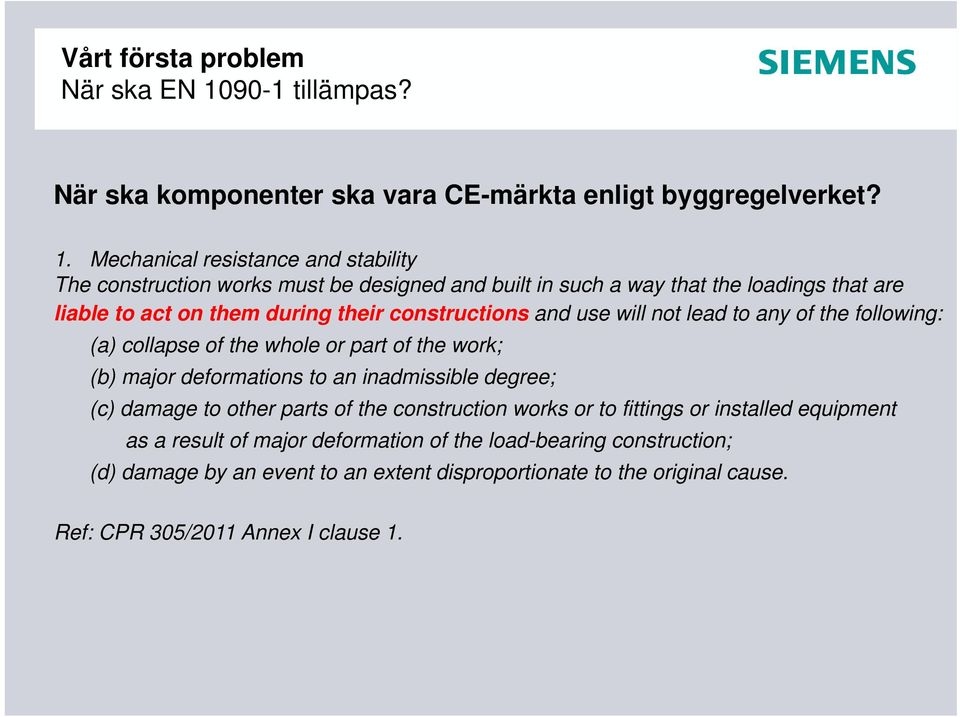

6 Vårt första problem När ska EN tillämpas? När ska komponenter ska vara CE-märkta enligt byggregelverket? 1. Mechanical resistance and stability The construction works must be designed and built in such a way that the loadings that are liable to act on them during their constructions and use will not lead to any of the following: (a) collapse of the whole or part of the work; (b) major deformations to an inadmissible degree; (c) damage to other parts of the construction works or to fittings or installed equipment as a result of major deformation of the load-bearing construction; (d) damage by an event to an extent disproportionate to the original cause. Ref: CPR 305/2011 Annex I clause 1.

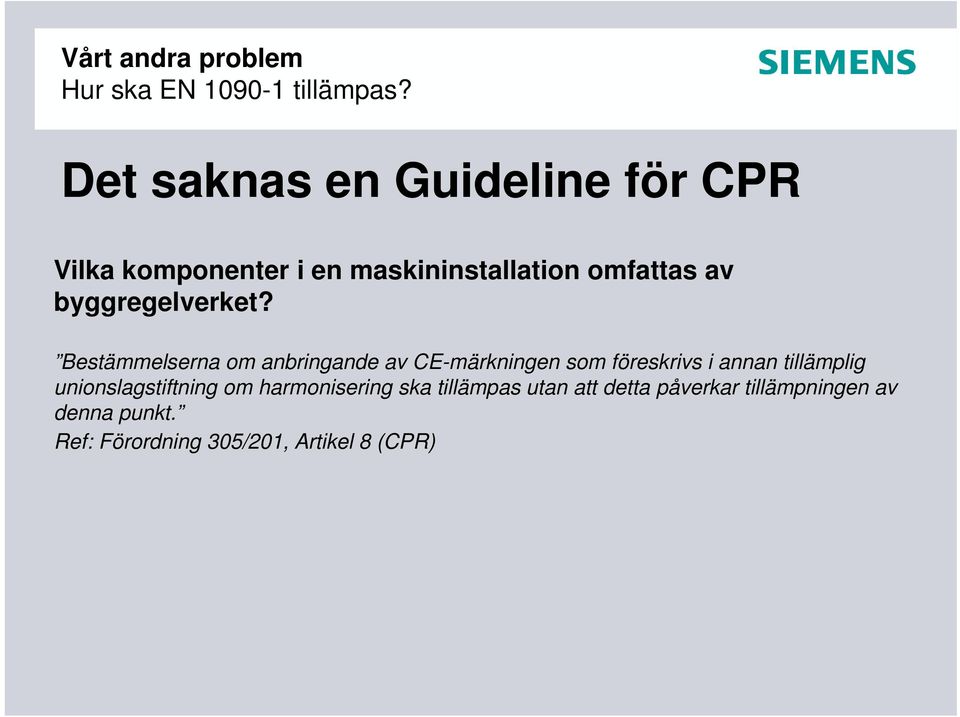

7 Vårt andra problem Hur ska EN tillämpas? Det saknas en Guideline för CPR Vilka komponenter i en maskininstallation omfattas av byggregelverket? Bestämmelserna om anbringande av CE-märkningen som föreskrivs i annan tillämplig unionslagstiftning om harmonisering ska tillämpas utan att detta påverkar tillämpningen av denna punkt. Ref: Förordning 305/201, Artikel 8 (CPR)

8 Vårt andra problem Hur ska EN tillämpas? Vilka komponenter i en maskininstallation omfattas av byggregelverket? CE Marking applies to manufactured structural components placed on the market individually or as a kit of components and intended for use in any form of construction works (except marine and offshore) Ref. BCSA CE-marking Guideline for CPD, publication No 46/08 This European Standard specifies requirements for conformity assessment of performance characteristics for structural steel and aluminum components as well as for kits placed on the market as construction products Ref: EN :

9 Vår slutsats Hur EN tillämpas på ett gasturbinaggregat CPR Conference 25th June 2012, Brussels European Commission, Enterprise and Industry contractors are not obliged to CE-mark, unless: - Other directives impose CE marking when putting products into service, i.e. when products are (also) covered by Machinery Directive (or similar) - Contractors place products on the market which they do not install or incorporate themselves, i.e. when they act as manufacturers Ref: J. Coumans, FIEC En stålstruktur levererad av Siemens utsedda tillverkare måste CE-märka komponenterna eller montagesatsen om den ska monteras på installationsplatsen av en lokal entreprenör. CE-märkningen måste vara utförd innan montage av stålstrukturen påbörjas.

10 Gasturbinaggregat Tillämpning av Eurocode, EN1090 Siemens interna produktsäkerhetsregler kräver att nya standarder, ny teknik och nya säkerhetskrav ska tillämpas på företagets produkter. Om maskinkomponenter konstrueras enligt EN men inte CE-märks mot EN så tillämpas ändå följande tekniska krav: Product safety acc.to ISO Gas Turbine Applications Extent of NDT on load bearing welding joints acc.to EN EXC 3 Quality level of load bearing welding joints acc.to EN ISO 5817 level C Quality management of welding activities acc.to ISO Qualification of welding procedures EN ISO / EN ISO Qualification of welders EN / ISO Page 10 April 13 Peter Mannewald E O IP FSP QM3

11 Vårt tredje problem Samsyn inom Siemens Olika hinder beroende på profession och nationalitet. Tydligare kravbild med Eurocode men mindre urval av godkända leverantörer Krav på certifiering mot EN skapar hinder I den globala handeln. Färre godkända leverantörer skapar initialt kostnadsökningar. Prestigeförlust när gamla nationella standarder ersätts av Eurocode. Krav på harmoniserad tolkning inom Siemens med NoBo som referens. TÜV Rheinland Boverket TÜV Süd APAVE Bureau Veritas Alpes Controlé BAM Zorn

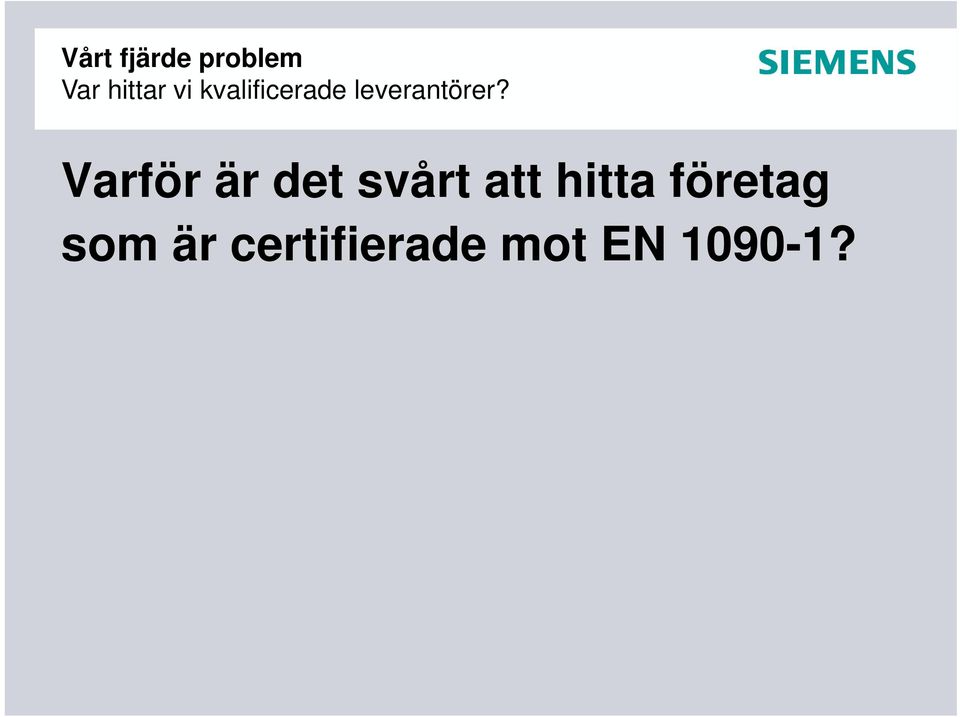

12 Vårt fjärde problem Var hittar vi kvalificerade leverantörer? Varför är det svårt att hitta företag som är certifierade mot EN ?

13 Vårt fjärde problem Var hittar vi kvalificerade leverantörer?! OK!!! Page 13 April 13 Peter Mannewald E O IP FSP QM3

14 Varför är EN 1090 så besvärlig?

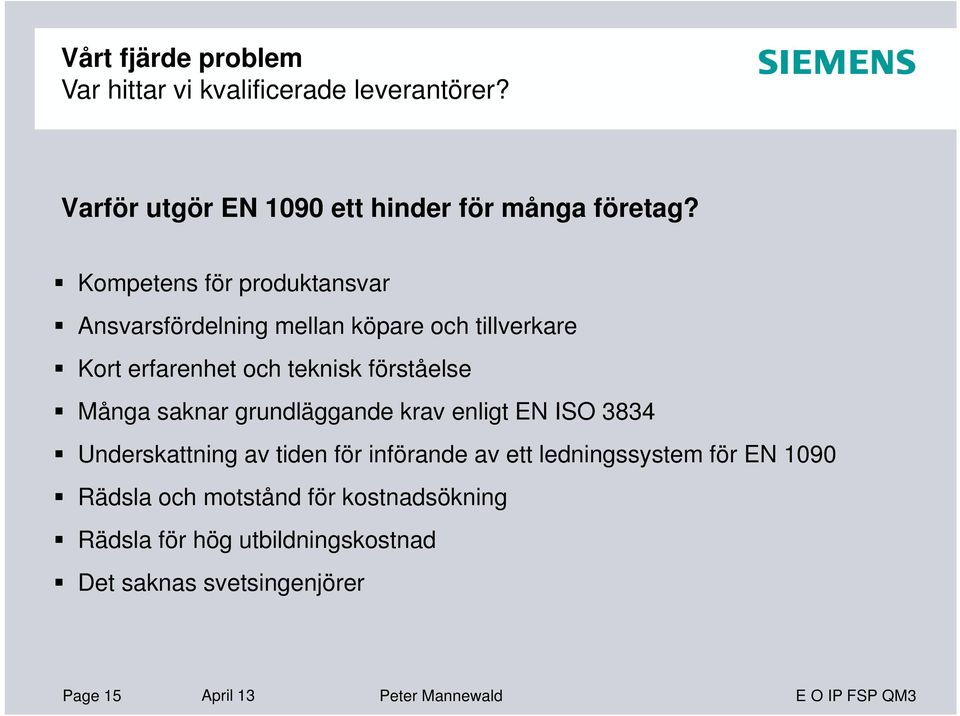

15 Vårt fjärde problem Var hittar vi kvalificerade leverantörer? Varför utgör EN 1090 ett hinder för många företag? Kompetens för produktansvar Ansvarsfördelning mellan köpare och tillverkare Kort erfarenhet och teknisk förståelse Många saknar grundläggande krav enligt EN ISO 3834 Underskattning av tiden för införande av ett ledningssystem för EN 1090 Rädsla och motstånd för kostnadsökning Rädsla för hög utbildningskostnad Det saknas svetsingenjörer Page 15 April 13 Peter Mannewald E O IP FSP QM3

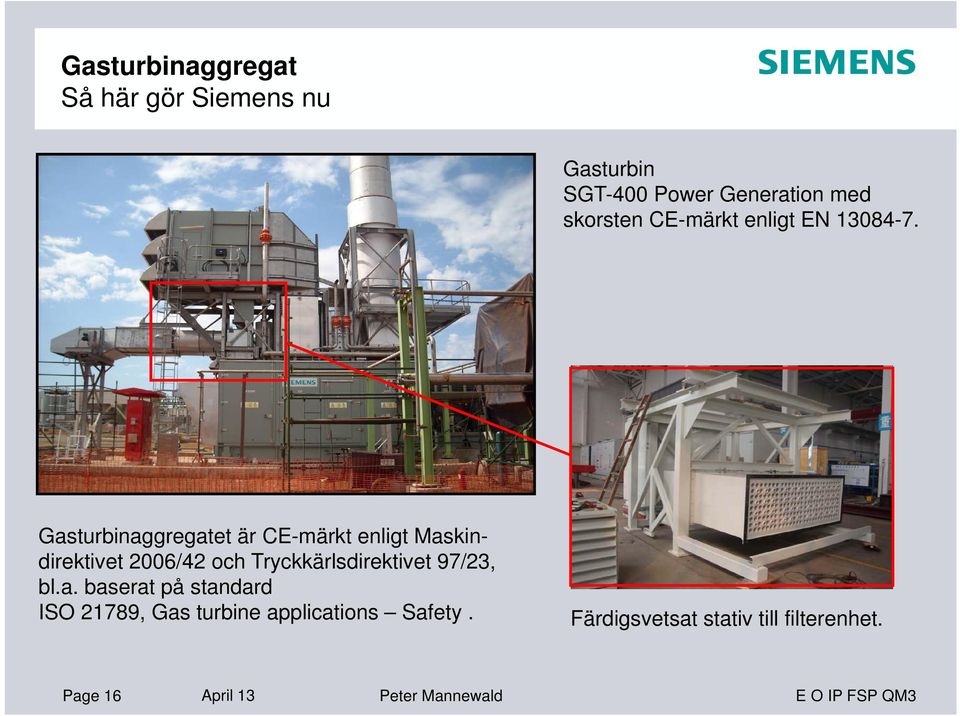

16 Gasturbinaggregat Så här gör Siemens nu Gasturbin SGT-400 Power Generation med skorsten CE-märkt enligt EN Gasturbinaggregatet är CE-märkt enligt Maskindirektivet 2006/42 och Tryckkärlsdirektivet 97/23, bl.a. baserat på standard ISO 21789, Gas turbine applications Safety. Färdigsvetsat stativ till filterenhet. Page 16 April 13 Peter Mannewald E O IP FSP QM3

17 Gasturbinaggregat Så här gör Siemens nu Gasturbin SGT-800 Power Generation med CE- märkt skorsten enligt EN och avgaspanna enligt EN Stålstrukturen till luftintagssystemet levereras som en montagesats, CE-märkt enligt EN Gasturbinaggregatet CE-märks enligt Maskindirektivet 2006/42 och Tryckkärlsdirektivet 97/23, baserat på ISO 21789, Gas turbine applications Safety. Page 17 April 13 Peter Mannewald E O IP FSP QM3

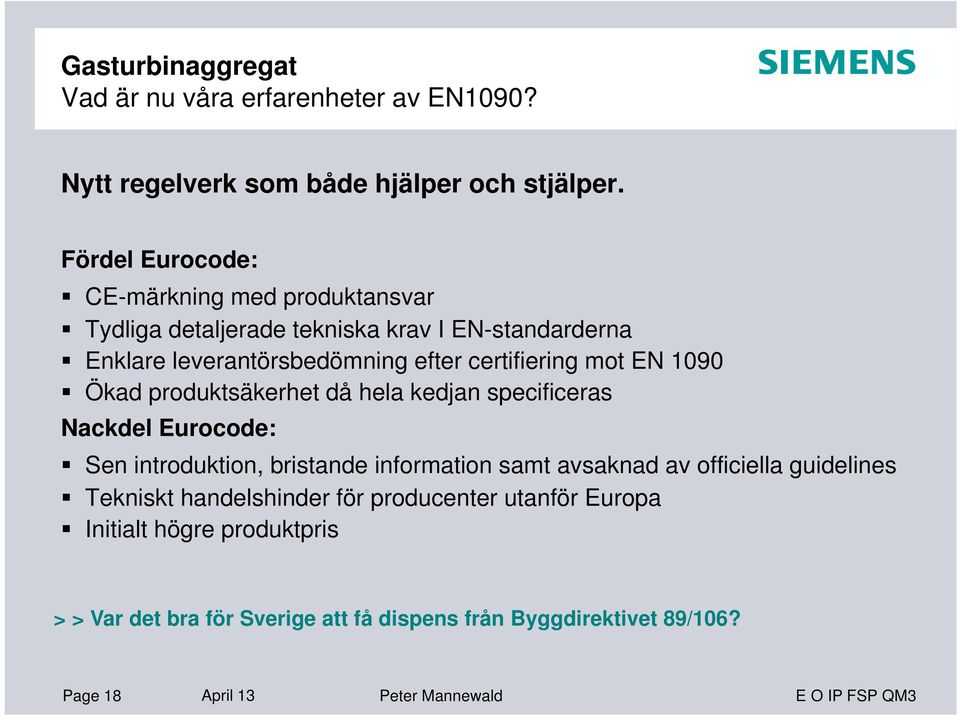

18 Gasturbinaggregat Vad är nu våra erfarenheter av EN1090? Nytt regelverk som både hjälper och stjälper. Fördel Eurocode: CE-märkning med produktansvar Tydliga detaljerade tekniska krav I EN-standarderna Enklare leverantörsbedömning efter certifiering mot EN 1090 Ökad produktsäkerhet då hela kedjan specificeras Nackdel Eurocode: Sen introduktion, bristande information samt avsaknad av officiella guidelines Tekniskt handelshinder för producenter utanför Europa Initialt högre produktpris > > Var det bra för Sverige att få dispens från Byggdirektivet 89/106? Page 18 April 13 Peter Mannewald E O IP FSP QM3

19 Tack för er uppmärksamhet Siemens Industrial Turbomachinery AB SE FINSPONG
