1 Service & Reparationer

2 Kompetens från originaldelsleverantör GKN Driveline är världens främsta leverantör av drivlinesystem och komponenter till fordon. Vår ledande ställning på den globala marknaden bygger på en 250-årig tradition av ingenjörskonst och på våra anställda som finns på mer än 40 platser i drygt 30 länder. Vårt Europeiska nätverk med kvalificerade servicecenters gör det möjligt för GKN att serva kardanaxlar inom bara några timmar. GKN - Din partner när det gäller drivlinekomponenter och -system, reparationer och underhåll, komplett design och framtagning av specialdrivlinor.

3 hereby certifies that the company GKN Service International GmbH business field: construction, manufacturing, repair, sales and service of driveshafts and driveline components for industrial and automotive applications, as well as sales and services of replacement parts for passenger cars and commercial vehicles location: Nußbaumweg * D Rösrath (further locations see annex) has successfully implemented the above mentioned quality management system according to the standard (11/2008) and applies it effectively. The conformity was inspected during the certification audit documented in audit report no. A _1. This certificate is only valid in connection with the successful performance of the surveillance audits. This certificate is Date of the first valid from: certification: This certificate is Certificate valid until: registration no.: /3 Last duplicate audit day: DEKRA Certification GmbH Stuttgart, QMS-TGA-ZM Uni-Cardan Service Att montering och reparation sker med originalkomponenter är ett måste om man kräver kvalité och säkerhet. Användningen av Originaldelar ger Dig många fördelar: Större tillförlitlighet Färre garantiutbyten Kostnadseffektivitet Bättre köregenskaper tack vare mindre vibrationer Färre risker Medarbetarna inom Uni-Cardan Service är specialister på kardanaxelreparationer, och de säkerställer att varje kardanaxel återställs till sitt originalskick samtliga moment som, svetsning, riktning och dynamisk balansering kontrolleras noggrant, så att Du får en kvalitetsprodukt med säker och tillförlitlig prestanda. Vid de förebyggande kontroller som våra specialister utför upptäcks eventuella fel som skulle kunna orsaka problem med drivlinan. Uni-Cardan borgar för kvalité Vid val av kardanaxel eller mellanaxel bör Du alltid hålla utkik efter denna kvalitetsmärkning; den kännetecknar axlar som har byggts eller reparerats enligt Uni-Cardan Service-standard. Certifierade enligt ISO 9001: 2008 All tillverkning samt reparationstjänster utförs enligt certifierade processer. CERTIFICATE ISO 9001:2008

4 Kardanaxelproblem? GKN är den rätta partnern. När som helst. Var som helst. Dra nytta av vår expertis på kardanaxlar; allt från lätta fordon till tunga lastbilar och bussar. Vi erbjuder: Identifiering av reservdelar genom användning av originaldelsnumret Underhåll och reparation skräddarsytt för specifika krav Certifierade reparationsprocesser Reparation med garanti Leverans av originalreservdelar inom bara några timmar Just-in-time-leverans

5 Uni-Cardan Service: Reparationer med ansvar. Installation och montering ska endast utföras av specialister. Om kardanaxlarna modifieras på något sätt utan vårt skriftliga medgivande, täcks de inte längre av vår garanti. Professionella reparationer av Uni-Cardan servicespecialister - 10 steg: Förhandsjustering av kardanaxeln i riktpress speciellt anpassad för kardanaxlar. 1. Mottagningskontroll. 2. Demontering av kardanaxeln. Kontroll av alla delar var för sig. 3. Byte av defekta delar till nya originaldelar. 4. Montering av knutar enligt teknisk specifikation. 5. Montering av kardanaxeln enligt teknisk specifikation. Denna maskin utför två moment i ett: Hoptryckning och svetsning av komponenterna. 6. Kardanaxeln svetsas av certifierad personal enligt teknisk specifikation. 7. Slutjustering i riktpress. 8. Dynamisk balansering enligt teknisk specifikation. 9. Lackering och smörjning där det erfordras enligt teknisk specifikation. 10. Slutkontroll enligt teknisk specifikation, och Uni-Cardan-märkning. I vissa fall förvärms kardanaxlarna efter hoptryckningen, vilket förbereder dem för svetsning Datoriserad balanseringsteknologi garanterar att kardanaxeln fungerar felfritt.

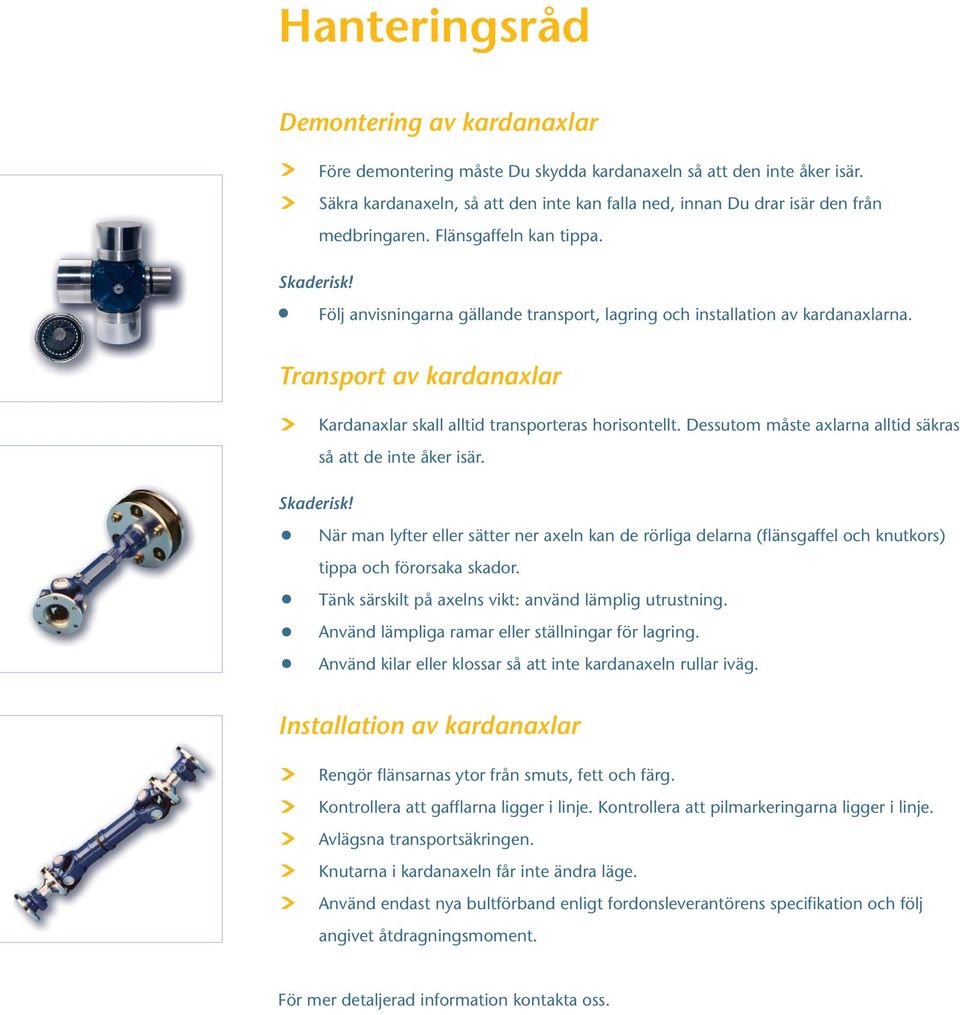

6 Hanteringsråd Demontering av kardanaxlar Före demontering måste Du skydda kardanaxeln så att den inte åker isär. Säkra kardanaxeln, så att den inte kan falla ned, innan Du drar isär den från medbringaren. Flänsgaffeln kan tippa. Skaderisk! Följ anvisningarna gällande transport, lagring och installation av kardanaxlarna. Transport av kardanaxlar Kardanaxlar skall alltid transporteras horisontellt. Dessutom måste axlarna alltid säkras så att de inte åker isär. Skaderisk! När man lyfter eller sätter ner axeln kan de rörliga delarna (flänsgaffel och knutkors) tippa och förorsaka skador. Tänk särskilt på axelns vikt: använd lämplig utrustning. Använd lämpliga ramar eller ställningar för lagring. Använd kilar eller klossar så att inte kardanaxeln rullar iväg. Installation av kardanaxlar Rengör flänsarnas ytor från smuts, fett och färg. Kontrollera att gafflarna ligger i linje. Kontrollera att pilmarkeringarna ligger i linje. Avlägsna transportsäkringen. Knutarna i kardanaxeln får inte ändra läge. Använd endast nya bultförband enligt fordonsleverantörens specifikation och följ angivet åtdragningsmoment. För mer detaljerad information kontakta oss.

7

8 Uni-Cardan Service Efter ett haveri krävs det snabb service, så att Du inte drabbas av långa stillestånd och inkomstbortfall. Vårt Europeiska nätverk med Uni-Cardan servicecenters gör det möjligt för oss att tillhandahålla nya axlar, utbytesaxlar och reparationer inom kortast möjliga tid. För alla typer av kardanaxlar och mellanaxlar samt axlar för 4-hjuls drift. Oslo Stockholm København Leek Minworth Amsterdam Brussel Ceské Budejovice Wien Carrières Chalon sur Saône Lille Marseille Warszawa Berlin, Dortmund, Düsseldorf, Frankfurt, Hamburg, Hannover, Halle, Kassel, München, Nürnberg, Stuttgart Rösrath (Headquarters) Zürich Milano Barcelona GKN Land Systems PowerTrain Systems & Services Headquarters: GKN Service International GmbH Nussbaumweg Uni-Cardan Service Stockholm GKN Driveline Service Scandinavia AB Alfred Nobels Allé 110 Art.nr _10/ Rösrath / Germany GKN. All rights reserved Tullinge Tel.: Fax: h journummer:
