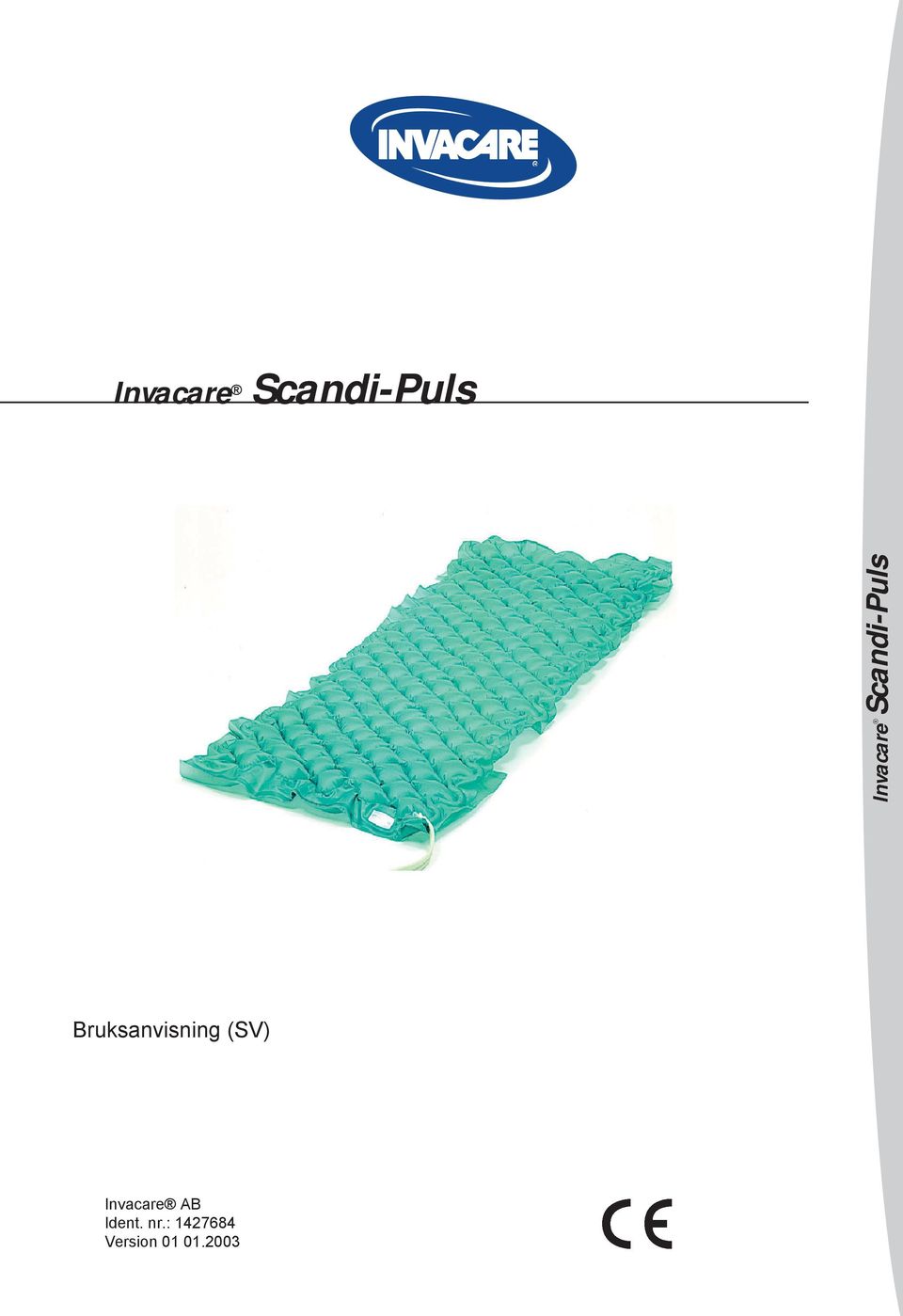

1 Invacare Scandi-Puls Invacare Scandi-Puls Bruksanvisning (SV) Invacare AB Ident. nr.: Version

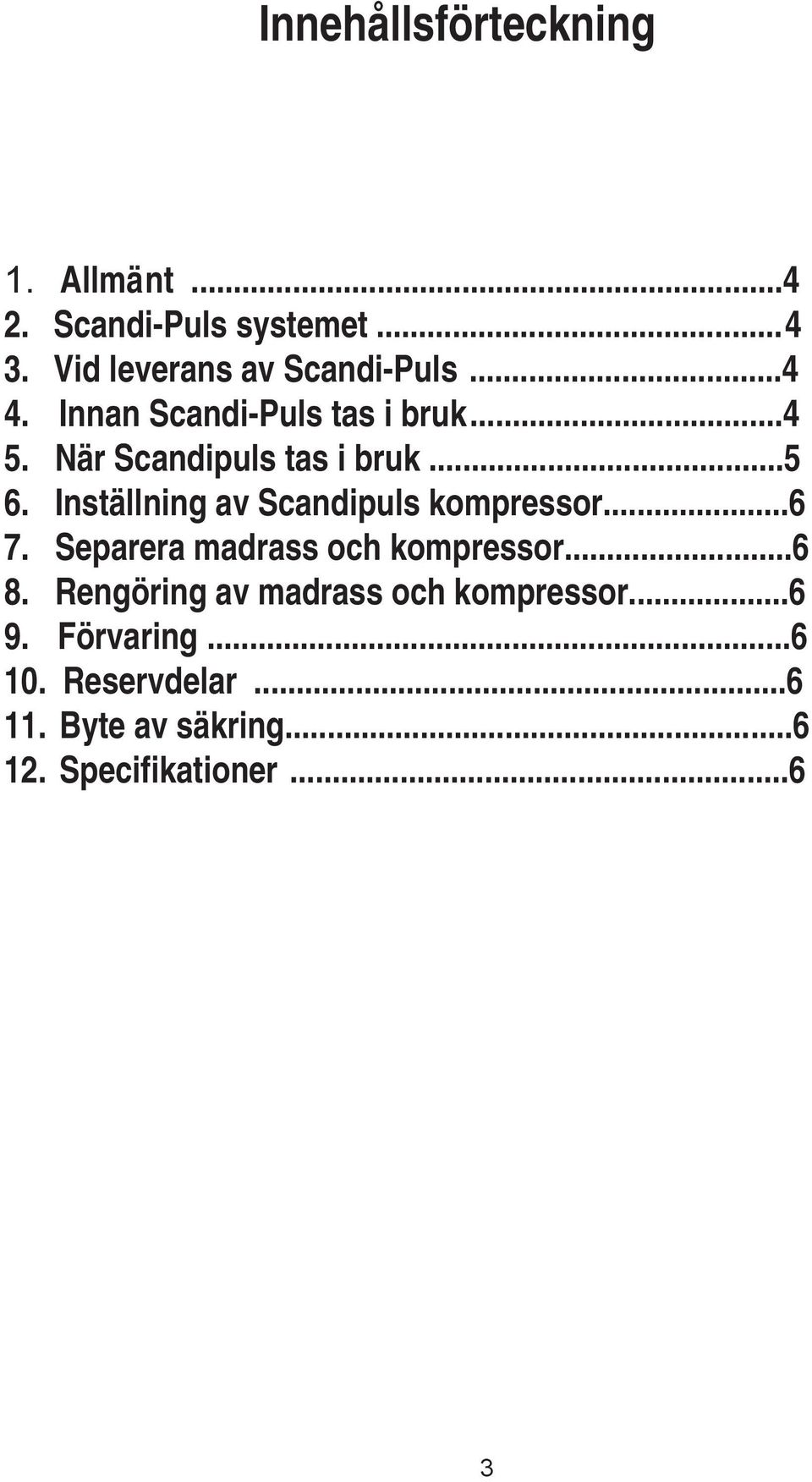

2 Innehållsförteckning 1. Allmä nt Scandi-Puls systemet Vid leverans av Scandi-Puls Innan Scandi-Puls tas i bruk När Scandipuls tas i bruk Inställning av Scandipuls kompressor Separera madrass och kompressor Rengöring av madrass och kompressor Förvaring Reservdelar Byte av säkring Specifikationer...6 3

3 Grattis -till ert val av Invacare s Scandi-Puls kompressor och madrass. Scandi-Puls kompressor och madrass är utvecklat för att ge tryckavlastning till brukare i låg risk för att utveckla trycksår. Invacare EC-Høng är certifierat enligt DS/EN ISO 9001/EN Detta ger våra kunder en garanti att produkter producerat hos Invacare EC-Høng alltid är av hög kvalitet Skulle det mot förväntan uppstå problem med levererad produkt, vänligen vänd er till Invacare leverantören. Invacare påtar sig inte ansvaret, om produkten används, förändras eller monteras ihop på annat sätt än det som finns angivet i bruksanvisningen. 1. Generellt Scandi-Puls är -märkt enligt "Rådets Direktiv 93/42/EØF den 14. juni 1993 gällande medicintekniska direktivet. Scandi-Puls madrassen är godkänd enligt EN 12182:2001. Scandi-Puls kompressor är godkänd enligt EN 60601: Scandi-Puls kompressor och madrass har genomgått riskanalys enligt EN Scandi Puls kompressor är inte godkänd som anæstesisikkert utrustning (AP, APG). Max. patientvikt: 100 kg. Standardstorlek på Scandi-Puls madrassen: 80 cm x 180 cm 6 cm. Standardstorlek på Scandi-Puls kompressor: 25 cm x 13 cm x 10 cm. Scandi-Puls kompressor och madrass har en lös luftslang, som skall bytas ut vid skador. Scandi-Puls kompressor är inte avsedd till barn under 12 år och psykiatriska patienter. Varning: Denna produkt är konstuerad till att ge tryckavlastning hos brukare, i låg risk att utveckla tryksår. Produkten ska inte användas inom andra områden. 2. Scandi-Puls systemet Scandi-Puls systemet är ett dynamisk tryckavlastande system, där madrassens två kanalsystem växelvis fylls med luft och tömmes med luft via kompressorn. Luftväxlingen sker mellan madrassens 2 kanalsystem med 3 minuters intervall. För at minimera denna rörelse fylls det ena kanalsystemet, innan det andra tömmes på luft. 3. Vid leverans av Scandi-Puls kompressor och madrass Medföljande delar: Kompressor, madrass, luftslang och reparationskitt. 4. Innan Scandi-Puls Kompressor och madrass tas i bruk 1. Kontrollera kompressorns kabel att den är hel. 2. kontrollera luftslangen för veck och brott. Om luftslangen är skadad ska den bytas ut. 3. Montera luftslangen på kompressorn och slå på kompresson.kontrollera luftflödet vid slangens mynning.luftströmmen ska växla mellan luftslangarna vart 3. minut. Slå av kompressorn. 5. När Scandi-Puls kompressor och madrassen tas i bruk. 1. Lägg Scandi-Puls madrassen tom ovanpå sängens madrass så munstycket, till luftslangen ligger uppåt.bäddflikarna stoppas in mellan sängens madrass och sängbotten. 4

4 2. Scandi-Puls kompressor kan efter eget önskemål hängas på sänggaveln (A) eller placeras på en plan yta (bord eller golv) (B). (A) (B) 3. Luftslangen tryckes in över munstyckena på kompressorn (C) och på madrassen (D). Scandi-Puls kompressorn och madrassen är nu ihopsatta. (C) (D) 4. Scandi-Puls kompressor ansluts till nätspänningen. Den gröna indikatorlampan lyser, när kompressorn är i drift. Om den gröna indikatorlampan inte lyser, sätt då på kompressorn på on/off-knappen överst på kompressorn (E). 5. Vibrationer och störningar undvikes, om kompressorn placeras på ett stabilt underlag (golv/bord). 6. Lufttrycket i madrassen kan regleras gradvis på kompressorn (Se avsnittt 6). Luftväxlingen mellan madrassens två kanalsystem sker med 3 minuters intervall. 7. När madrassen är fylld, kontrollera höjden mellan madrassen och sänggrindens överkant. Höjden ska minimum vara 22 cm. 8. Madrassen kan tas i bruk när den är helt fylld och när höjden mellan madrass och sänggrindens är minimum 22 cm. (E) 9. For att öka brukarens komfort bör man alltid använda ett bomulls lakan ovanpå Scandi-Puls madrassen. 10. När brukaren ligger på madrassen, kontrollera att lufttrycket är korrekt. Det bör minimum vara mellan 1-1½ cm luft i den delvis tömda kanalen, så brukaren inte ligger igenom madrassen. 11. Kontrollera regelbundet, att madrassen är fylld med luft och att slangarna inte ligger i kläm. 12. Var uppmärksam på att kompressorn inte för oväsen, eller att lufttrycket faller. 5

5 6. Inställning av Scandi-Puls kompressor Lufttrycket i Scandi-Puls madrassen regleras på kompressorn på en skala från 1-8, där 8 ger det högsta trycket. Desto tyngre brukare är, desto högre ska trycket vara i madrassen. När brukaren ligger på madrassen kontrollera att det är 1-1½ cm luft i den delvis tömda kanalen, så brukaren inte ligger igenom. Om brukaren ligger igenom upphör den förebyggande effekten. 7. Separera Scandi-Puls kompressor och madrass. 1. Stäng av kompressorn på on/off-knappen och dra ur kontakten från nätspänningen. 2. Avmontera luftslangen och rulla ihop den löst. 3. Förvara kompressorn i en plastpåse. 4. När madrassen är tömd på luft, rulla ihop den och förvara den tillsammans med luftslangen och kompressorn. 8. Rengöring av Scandi-Puls kompressor och madrass Scandi-Puls kompressor kan torkas av med en fuktig trasa och ev. milt rengöringsmedel, om den är smutsig. Kompressorn får inte sänkas ner i vatten eller utsättass för värme eller autoklavering, så att vätska eller fukt kan tränga in i kompresssorn. Scandi-Puls madrassen kan vid allmän rengöring torkas av med rent vatten (under 40 C) och ev. ett milt rengöringsmedel. Vid desinfektion kan man använda en klorlösning, där klorkoncentrationen inte överstiger 1000ppm. Observera: Madrassen ska inte torka i solljus efter rengöring. 9. Förvaring Kompressorn förvaras i en palstpåse i ett frostfritt rum. Kompressorn skyddas på så sätt mot frost, fukt och damm. Luftslangarna rullas löst ihop. Madrassen förvaras ihoprullad i ett frostfritt rum. När madrassen rullas ihop minskas risken för att plastmaterialet med tiden spricker och därmed ökar madrassens livslängd. 10. Reservdelar Luftslangar och reparationskitt. 11. Byte av säkring För att undvika brandfara, ska säkringen bytas med identisk typ. Ta först ut kontakten ur nätspånningen. 12. Tekniska Data Madrass Material: Längd: Vikt: Brukarvikt: Tillverkad av högfrekvent svets och brandhärdig PVC 80 cm x 180 cm luftfylld 2 kg Max. 100 kg Kompressor Spänning: 230 V/ 50 Hz, 10 W Säkring : T1A, 250 V Luftflöde: 4.5 l/min Tryck: Pa Tidscykel: 6 min. Nätkabel: 3 m Storlek: 25.4 cm x 13 cm x 9.8 cm 6

6 Vikt : 1.58 kg Omgivande temperatur under drift: 10 C 40 C Omgivande luftfuktighet under drift: 10 %RH 90 %RH Temperatur vid förvaring: -15 C 70 C Luftfuktighet vid förvaring: 10 %RH 90 %RH Specifikationen har en toleransnivå på: 10% Observera: Kompressorn har ingen AP eller APG funktion. 7

7 Kundservice och Service INVACARE A/S INVACARE AB Sdr. Ringvej 39 Fagerstagatan 9 / Box 66 DK-2605 Brøndby S Spånga Phone: Phone: Fax: Fax: INVACARE Deutschland GmbH INVACARE B.V. Dehmer Strasse 66 Celsiusstraat 46 D Bad Oeynhausen NL-6716 BZ Ede Phone: Phone: Fax: Fax: INVACARE AS INVACARE LTD Grensesvingen 9 South Road P.O. Box 6230 / Etterstad Bridgend Industrial Estate N-0603 Oslo UK-Bridgend, CF31 3PY Phone: Phone: Fax: Fax: INVACARE N.V. INVACARE Poirier S.A. Autobaan 14 Les Roches B-8210 Loppem, Brügge F Fondettes Phone: Phone: Fax: Fax: Produktions bolag: INVACARE EC-Høng A/S Østergade 3 DK-4270 Høng Phone: Fax:
