1 KONDENSERINGSAGGREGAT I VÄRMEPUMPSUTFÖRANDE MSAN-E STORLEKAR INSTALLATIONSANVISNING SAMT DRIFT OCH SKÖTSELINSTRUKTIONER

2

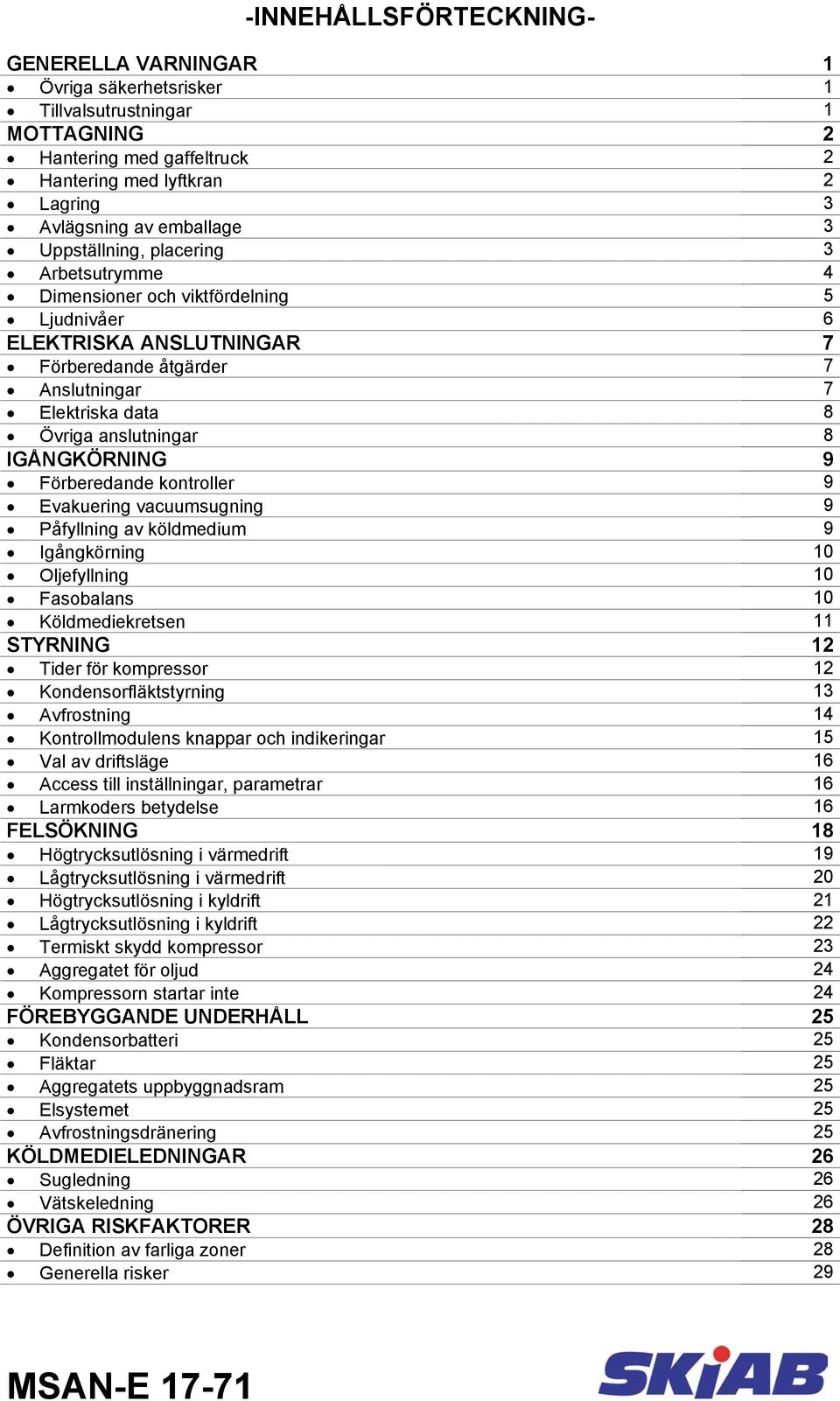

3 -INNEHÅLLSFÖRTECKNING- GENERELLA VARNINGAR 1 Övriga säkerhetsrisker 1 Tillvalsutrustningar 1 MOTTAGNING 2 Hantering med gaffeltruck 2 Hantering med lyftkran 2 Lagring 3 Avlägsning av emballage 3 Uppställning, placering 3 Arbetsutrymme 4 Dimensioner och viktfördelning 5 Ljudnivåer 6 ELEKTRISKA ANSLUTNINGAR 7 Förberedande åtgärder 7 Anslutningar 7 Elektriska data 8 Övriga anslutningar 8 IGÅNGKÖRNING 9 Förberedande kontroller 9 Evakuering vacuumsugning 9 Påfyllning av köldmedium 9 Igångkörning 10 Oljefyllning 10 Fasobalans 10 Köldmediekretsen 11 STYRNING 12 Tider för kompressor 12 Kondensorfläktstyrning 13 Avfrostning 14 Kontrollmodulens knappar och indikeringar 15 Val av driftsläge 16 Access till inställningar, parametrar 16 Larmkoders betydelse 16 FELSÖKNING 18 Högtrycksutlösning i värmedrift 19 Lågtrycksutlösning i värmedrift 20 Högtrycksutlösning i kyldrift 21 Lågtrycksutlösning i kyldrift 22 Termiskt skydd kompressor 23 Aggregatet för oljud 24 Kompressorn startar inte 24 FÖREBYGGANDE UNDERHÅLL 25 Kondensorbatteri 25 Fläktar 25 Aggregatets uppbyggnadsram 25 Elsystemet 25 Avfrostningsdränering 25 KÖLDMEDIELEDNINGAR 26 Sugledning 26 Vätskeledning 26 ÖVRIGA RISKFAKTORER 28 Definition av farliga zoner 28 Generella risker 29

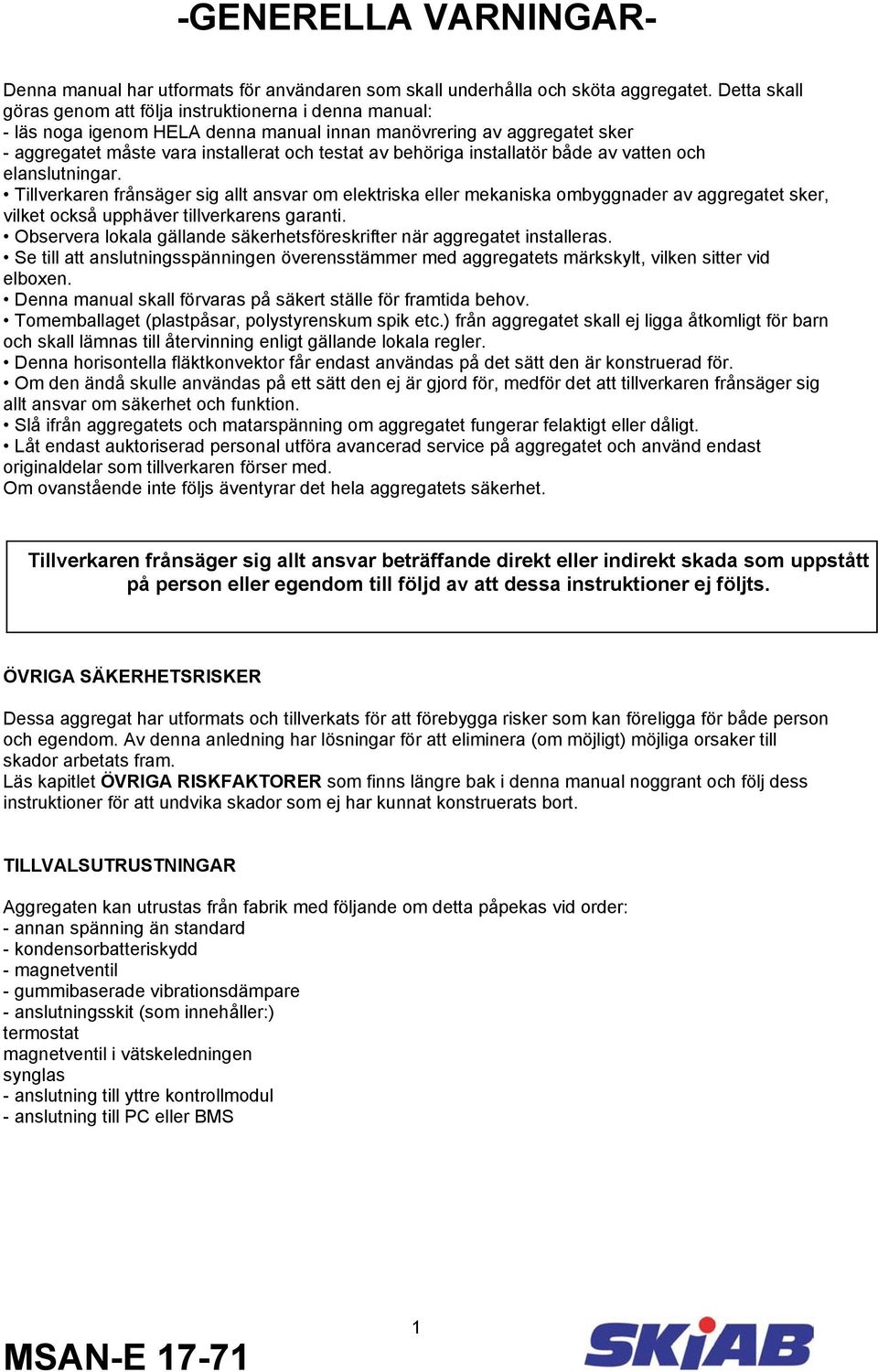

4 -GENERELLA VARNINGAR- Denna manual har utformats för användaren som skall underhålla och sköta aggregatet. Detta skall göras genom att följa instruktionerna i denna manual: - läs noga igenom HELA denna manual innan manövrering av aggregatet sker - aggregatet måste vara installerat och testat av behöriga installatör både av vatten och elanslutningar. Tillverkaren frånsäger sig allt ansvar om elektriska eller mekaniska ombyggnader av aggregatet sker, vilket också upphäver tillverkarens garanti. Observera lokala gällande säkerhetsföreskrifter när aggregatet installeras. Se till att anslutningsspänningen överensstämmer med aggregatets märkskylt, vilken sitter vid elboxen. Denna manual skall förvaras på säkert ställe för framtida behov. Tomemballaget (plastpåsar, polystyrenskum spik etc.) från aggregatet skall ej ligga åtkomligt för barn och skall lämnas till återvinning enligt gällande lokala regler. Denna horisontella fläktkonvektor får endast användas på det sätt den är konstruerad för. Om den ändå skulle användas på ett sätt den ej är gjord för, medför det att tillverkaren frånsäger sig allt ansvar om säkerhet och funktion. Slå ifrån aggregatets och matarspänning om aggregatet fungerar felaktigt eller dåligt. Låt endast auktoriserad personal utföra avancerad service på aggregatet och använd endast originaldelar som tillverkaren förser med. Om ovanstående inte följs äventyrar det hela aggregatets säkerhet. Tillverkaren frånsäger sig allt ansvar beträffande direkt eller indirekt skada som uppstått på person eller egendom till följd av att dessa instruktioner ej följts. ÖVRIGA SÄKERHETSRISKER Dessa aggregat har utformats och tillverkats för att förebygga risker som kan föreligga för både person och egendom. Av denna anledning har lösningar för att eliminera (om möjligt) möjliga orsaker till skador arbetats fram. Läs kapitlet ÖVRIGA RISKFAKTORER som finns längre bak i denna manual noggrant och följ dess instruktioner för att undvika skador som ej har kunnat konstruerats bort. TILLVALSUTRUSTNINGAR Aggregaten kan utrustas från fabrik med följande om detta påpekas vid order: - annan spänning än standard - kondensorbatteriskydd - magnetventil - gummibaserade vibrationsdämpare - anslutningsskit (som innehåller:) termostat magnetventil i vätskeledningen synglas - anslutning till yttre kontrollmodul - anslutning till PC eller BMS 1

5 -MOTTAGNING- INSPEKTION VID MOTTAGANDE Aggregatet transporteras i ett speciellt skyddande emballage. Kontrollera vid mottagning att aggregatet ej har blivit skadat under transporten, och att alla delar som är beställda ingår i leveransen. Vid synlig skada notera omedelbart detta på fraktsedeln med texten: "ACCEPTERAD MED RESERVATION FÖR UPPENBAR SKADA PÅ EMBALLAGET". VIKTIGT!! ALLA FÖLNDE ÅTGÄRDER MÅSTE UTFÖRAS I ENLIGHET MED SÄKERHETSSTANDARDEN I LAGA KRAFT, BÅDE I FÖRHÅLLANDE TILL MATERIAL OCH METODER SOM ANVÄNDS. VARNING!! INNAN NI HANTERAR AGGREGATET, KONTROLLERA ATT: MASKINEN I FRÅGA SOM SKALL LYFTA AGGREGATET, KLARAR DESS UTFÖRANDE OCH VIKT Storlek Vikt Kg HANTERING HANTERING med GAFFELTRUCK eller LIKNANDE - Stick in gafflarna genom träpallen på aggregatets långsida. - Lyft aggregatet och se till att det är balanserat och står stadigt. Kom ihåg att aggregatet är tyngst i den änden där kompressorn står. 2

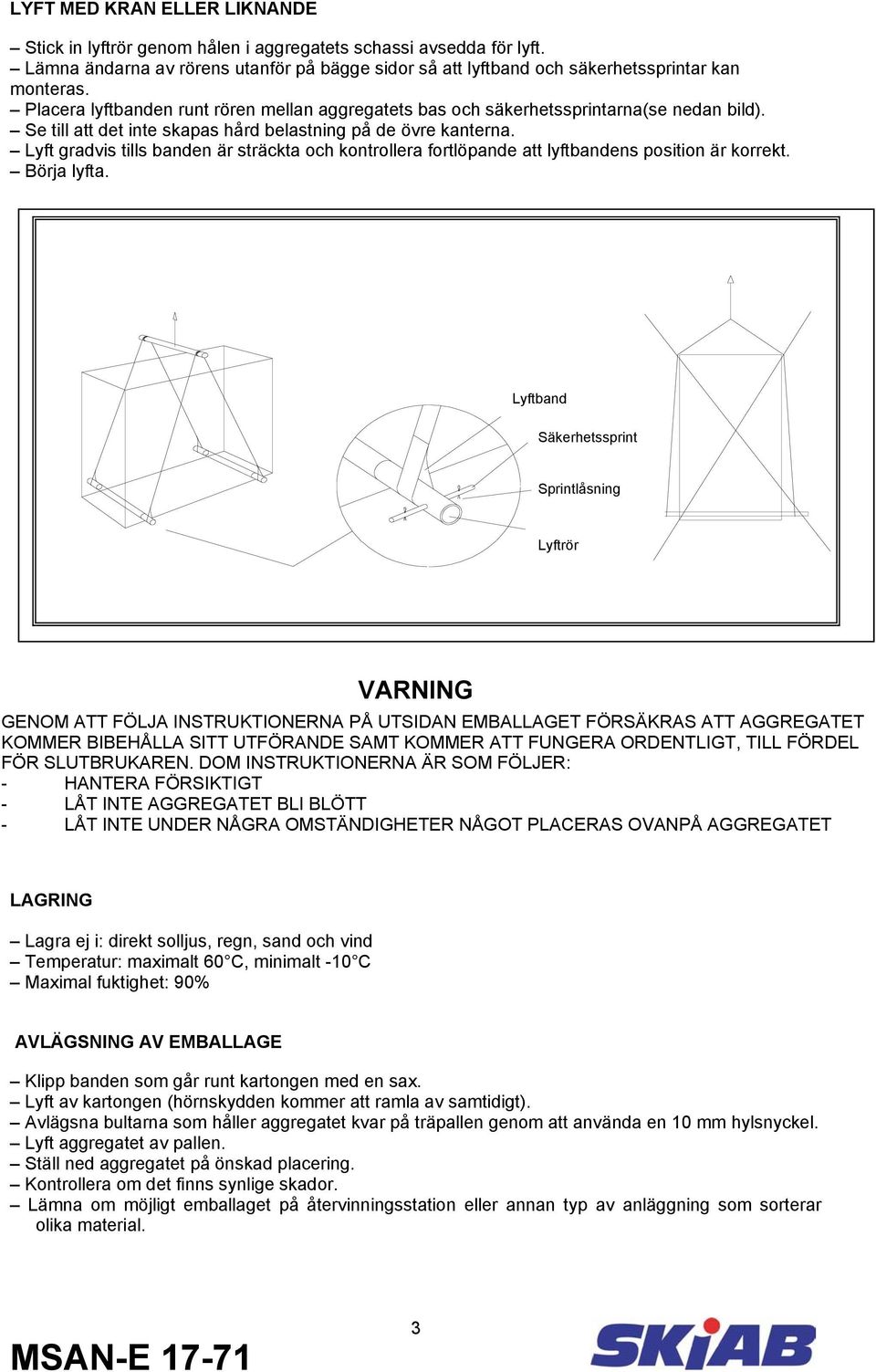

6 LYFT MED KRAN ELLER LIKNANDE Stick in lyftrör genom hålen i aggregatets schassi avsedda för lyft. Lämna ändarna av rörens utanför på bägge sidor så att lyftband och säkerhetssprintar kan monteras. Placera lyftbanden runt rören mellan aggregatets bas och säkerhetssprintarna(se nedan bild). Se till att det inte skapas hård belastning på de övre kanterna. Lyft gradvis tills banden är sträckta och kontrollera fortlöpande att lyftbandens position är korrekt. Börja lyfta. Lyftband Säkerhetssprint Sprintlåsning Lyftrör VARNING GENOM ATT FÖL INSTRUKTIONERNA PÅ UTSIDAN EMBALLAGET FÖRSÄKRAS ATT AGGREGATET KOMMER BIBEHÅLLA SITT UTFÖRANDE SAMT KOMMER ATT FUNGERA ORDENTLIGT, TILL FÖRDEL FÖR SLUTBRUKAREN. DOM INSTRUKTIONERNA ÄR SOM FÖLJER: - HANTERA FÖRSIKTIGT - LÅT INTE AGGREGATET BLI BLÖTT - LÅT INTE UNDER NÅGRA OMSTÄNDIGHETER NÅGOT PLACERAS OVANPÅ AGGREGATET LAGRING Lagra ej i: direkt solljus, regn, sand och vind Temperatur: maximalt 60 C, minimalt -10 C Maximal fuktighet: 90% AVLÄGSNING AV EMBALLAGE Klipp banden som går runt kartongen med en sax. Lyft av kartongen (hörnskydden kommer att ramla av samtidigt). Avlägsna bultarna som håller aggregatet kvar på träpallen genom att använda en 10 mm hylsnyckel. Lyft aggregatet av pallen. Ställ ned aggregatet på önskad placering. Kontrollera om det finns synlige skador. Lämna om möjligt emballaget på återvinningsstation eller annan typ av anläggning som sorterar olika material. 3

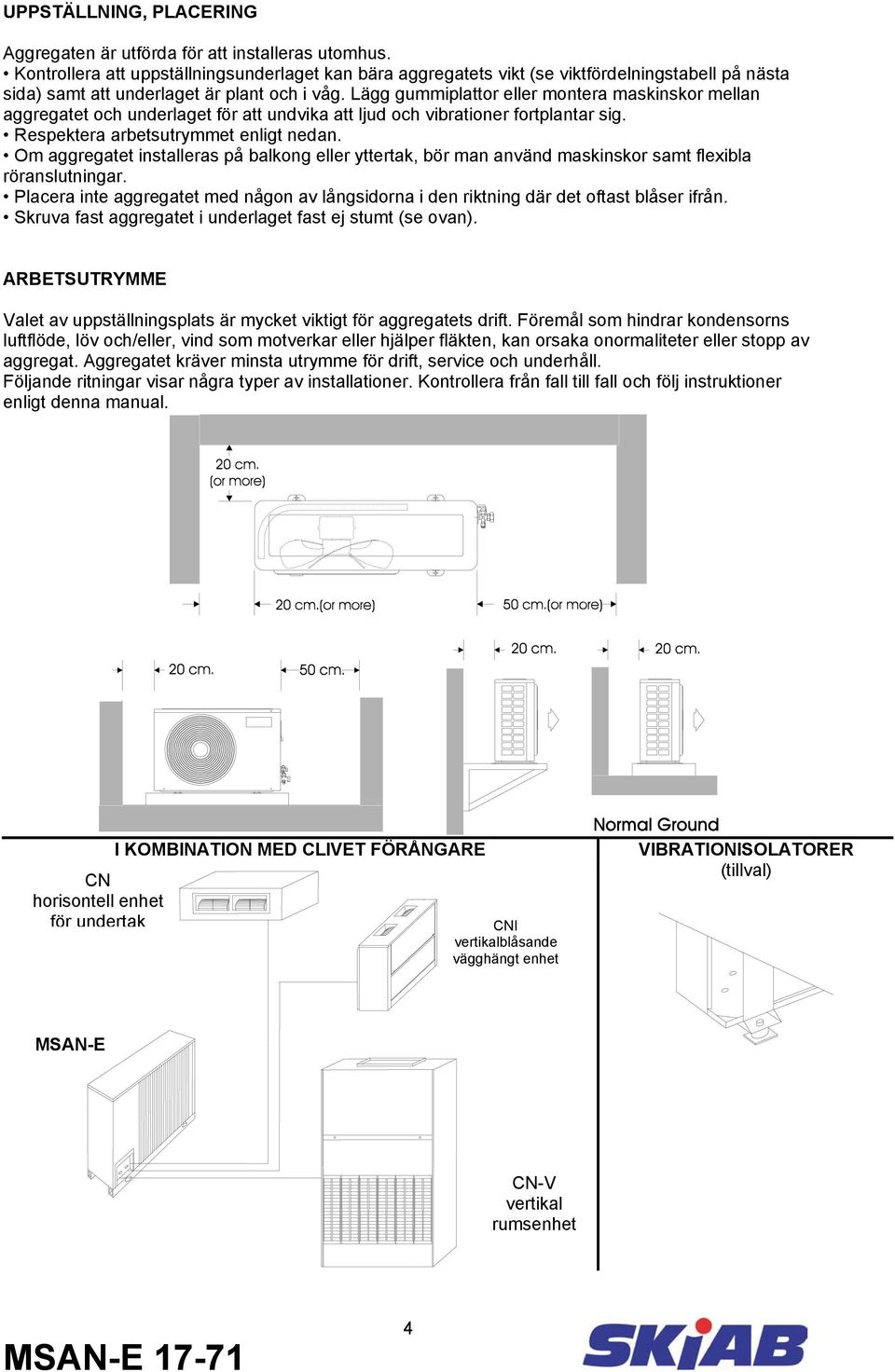

7 UPPSTÄLLNING, PLACERING Aggregaten är utförda för att installeras utomhus. Kontrollera att uppställningsunderlaget kan bära aggregatets vikt (se viktfördelningstabell på nästa sida) samt att underlaget är plant och i våg. Lägg gummiplattor eller montera maskinskor mellan aggregatet och underlaget för att undvika att ljud och vibrationer fortplantar sig. Respektera arbetsutrymmet enligt nedan. Om aggregatet installeras på balkong eller yttertak, bör man använd maskinskor samt flexibla röranslutningar. Placera inte aggregatet med någon av långsidorna i den riktning där det oftast blåser ifrån. Skruva fast aggregatet i underlaget fast ej stumt (se ovan). ARBETSUTRYMME Valet av uppställningsplats är mycket viktigt för aggregatets drift. Föremål som hindrar kondensorns luftflöde, löv och/eller, vind som motverkar eller hjälper fläkten, kan orsaka onormaliteter eller stopp av aggregat. Aggregatet kräver minsta utrymme för drift, service och underhåll. Följande ritningar visar några typer av installationer. Kontrollera från fall till fall och följ instruktioner enligt denna manual. CN horisontell enhet för undertak I KOMBINATION MED CLIVET FÖRÅNGARE CNI vertikalblåsande vägghängt enhet VIBRATIONISOLATORER (tillval) MSAN-E CN-V vertikal rumsenhet 4

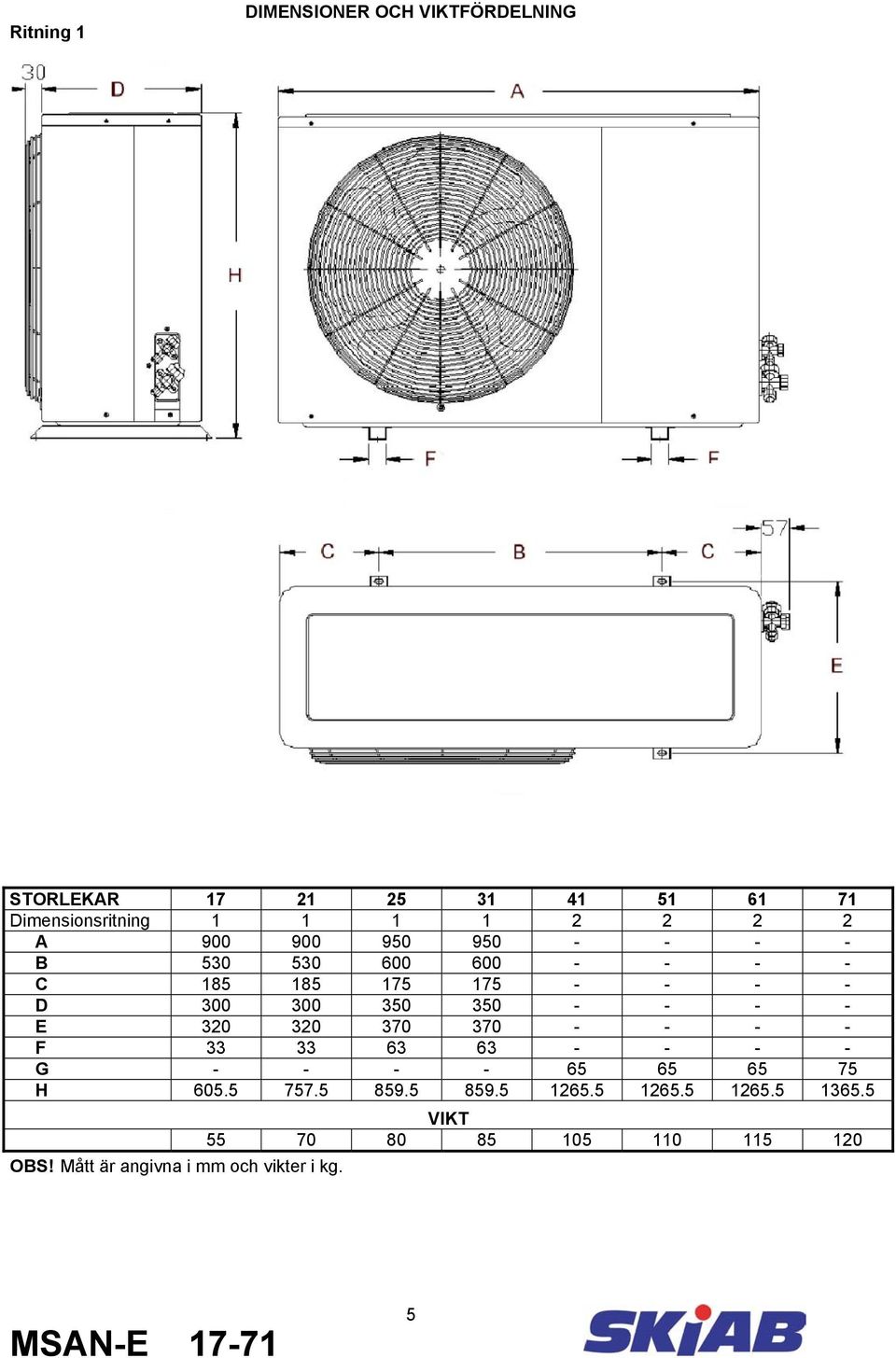

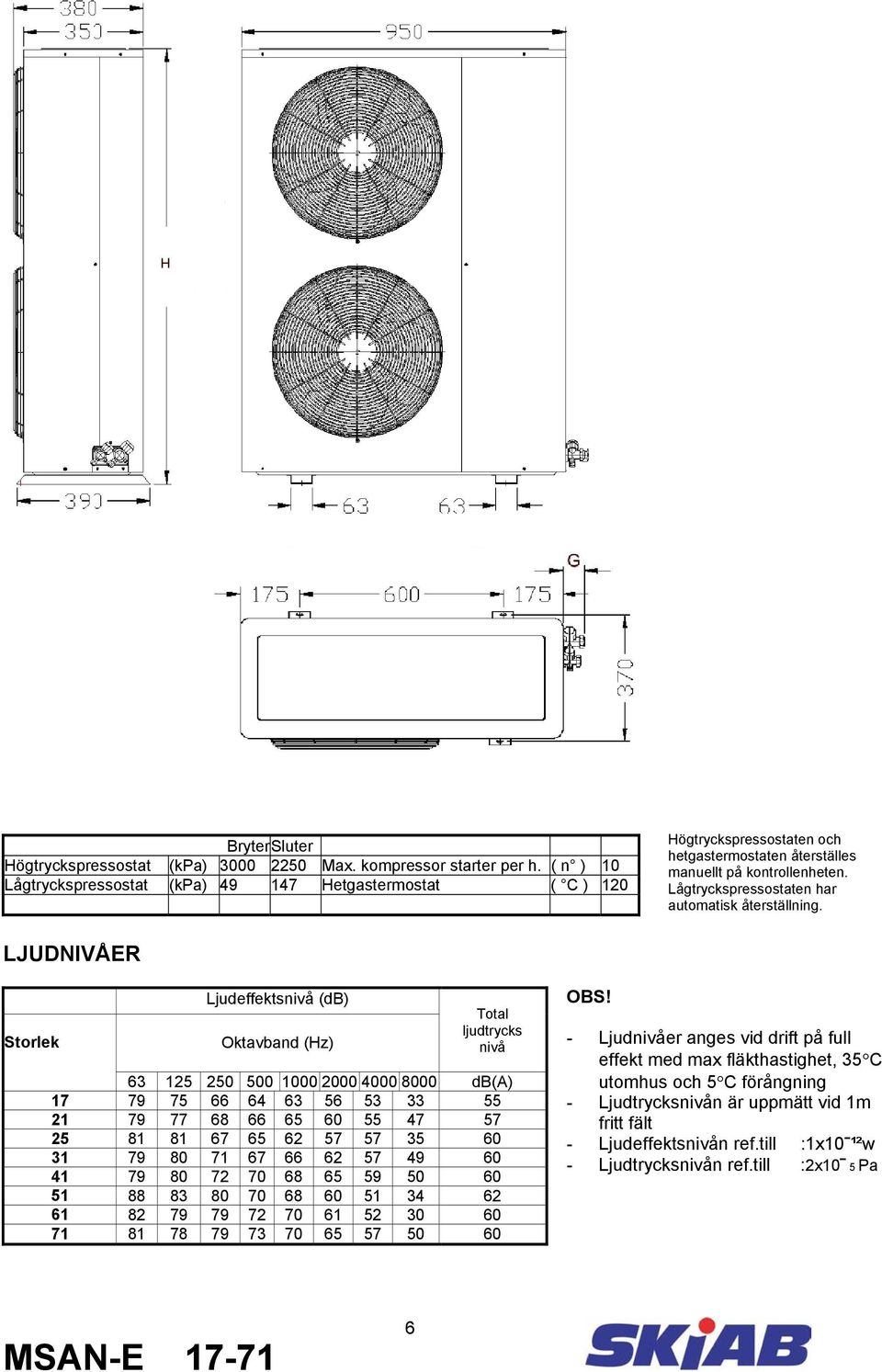

8 Ritning 1 DIMENSIONER OCH VIKTFÖRDELNING STORLEKAR Dimensionsritning A B C D E F G H VIKT OBS! Mått är angivna i mm och vikter i kg. 5

9 Bryter Sluter Högtryckspressostat (kpa) Max. kompressor starter per h. ( n ) 10 Lågtryckspressostat (kpa) Hetgastermostat ( C ) 120 Högtryckspressostaten och hetgastermostaten återställes manuellt på kontrollenheten. Lågtryckspressostaten har automatisk återställning. LJUDNIVÅER Storlek Ljudeffektsnivå (db) Oktavband (Hz) Total ljudtrycks nivå db(a) OBS! - Ljudnivåer anges vid drift på full effekt med max fläkthastighet, 35 C utomhus och 5 C förångning - Ljudtrycksnivån är uppmätt vid 1m fritt fält - Ljudeffektsnivån ref.till :1x10 ¹²w - Ljudtrycksnivån ref.till :2x10 5 Pa 6

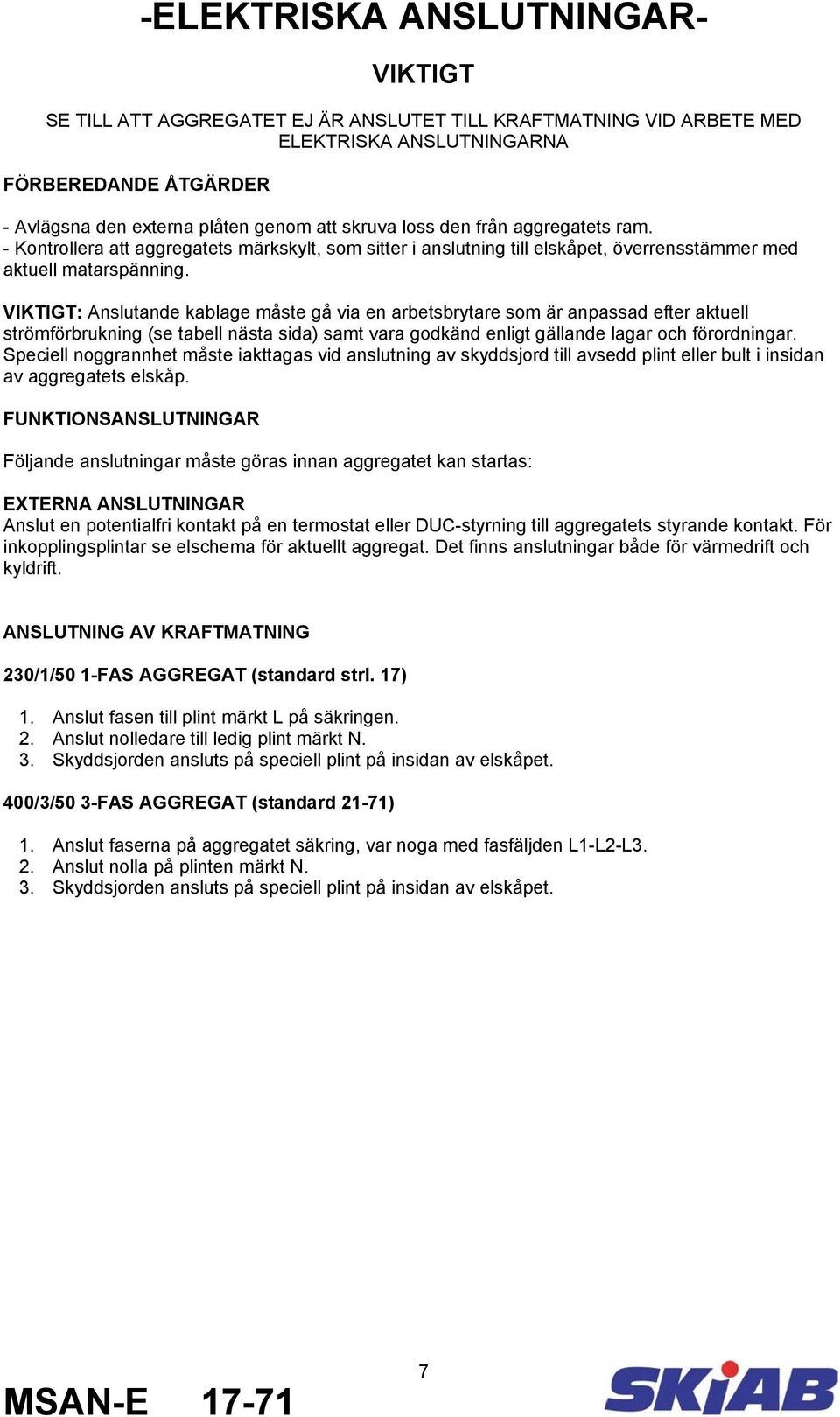

10 -ELEKTRISKA ANSLUTNINGAR- VIKTIGT SE TILL ATT AGGREGATET EJ ÄR ANSLUTET TILL KRAFTMATNING VID ARBETE MED ELEKTRISKA ANSLUTNINGARNA FÖRBEREDANDE ÅTGÄRDER - Avlägsna den externa plåten genom att skruva loss den från aggregatets ram. - Kontrollera att aggregatets märkskylt, som sitter i anslutning till elskåpet, överrensstämmer med aktuell matarspänning. VIKTIGT: Anslutande kablage måste gå via en arbetsbrytare som är anpassad efter aktuell strömförbrukning (se tabell nästa sida) samt vara godkänd enligt gällande lagar och förordningar. Speciell noggrannhet måste iakttagas vid anslutning av skyddsjord till avsedd plint eller bult i insidan av aggregatets elskåp. FUNKTIONSANSLUTNINGAR Följande anslutningar måste göras innan aggregatet kan startas: EXTERNA ANSLUTNINGAR Anslut en potentialfri kontakt på en termostat eller DUC-styrning till aggregatets styrande kontakt. För inkopplingsplintar se elschema för aktuellt aggregat. Det finns anslutningar både för värmedrift och kyldrift. ANSLUTNING AV KRAFTMATNING 230/1/50 1-FAS AGGREGAT (standard strl. 17) 1. Anslut fasen till plint märkt L på säkringen. 2. Anslut nolledare till ledig plint märkt N. 3. Skyddsjorden ansluts på speciell plint på insidan av elskåpet. 400/3/50 3-FAS AGGREGAT (standard 21-71) 1. Anslut faserna på aggregatet säkring, var noga med fasfäljden L1-L2-L3. 2. Anslut nolla på plinten märkt N. 3. Skyddsjorden ansluts på speciell plint på insidan av elskåpet. 7

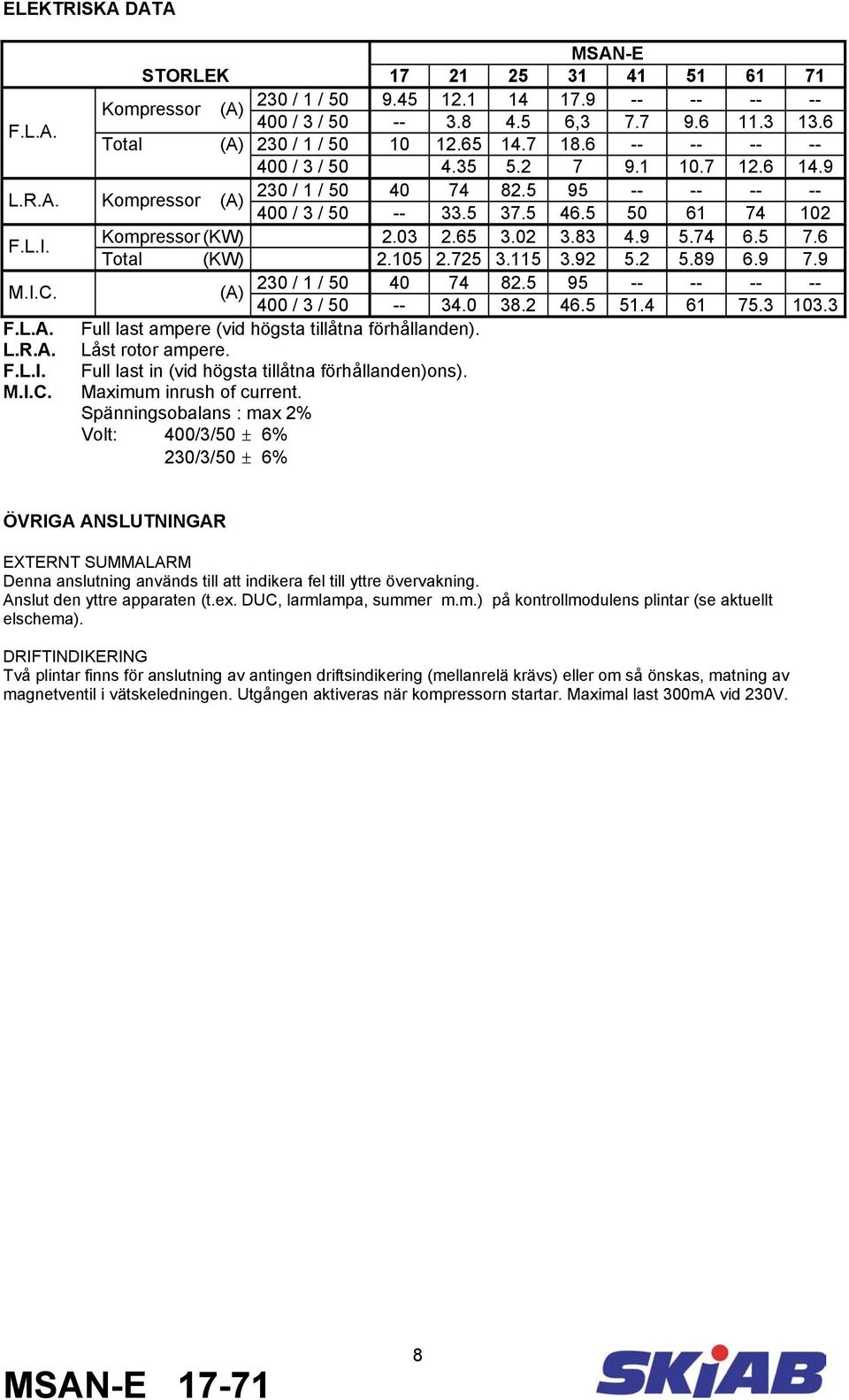

11 ELEKTRISKA DATA MSAN-E STORLEK / 1 / Kompressor (A) 400 / 3 / , F.L.A. Total (A) 230 / 1 / / 3 / L.R.A. Kompressor 230 / 1 / (A) 400 / 3 / F.L.I. Kompressor (KW) Total (KW) M.I.C. 230 / 1 / (A) 400 / 3 / F.L.A. L.R.A. F.L.I. M.I.C. Full last ampere (vid högsta tillåtna förhållanden). Låst rotor ampere. Full last in (vid högsta tillåtna förhållanden)ons). Maximum inrush of current. Spänningsobalans : max 2% Volt: 400/3/50 ± 6% 230/3/50 ± 6% ÖVRIGA ANSLUTNINGAR EXTERNT SUMMALARM Denna anslutning används till att indikera fel till yttre övervakning. Anslut den yttre apparaten (t.ex. DUC, larmlampa, summer m.m.) på kontrollmodulens plintar (se aktuellt elschema). DRIFTINDIKERING Två plintar finns för anslutning av antingen driftsindikering (mellanrelä krävs) eller om så önskas, matning av magnetventil i vätskeledningen. Utgången aktiveras när kompressorn startar. Maximal last 300mA vid 230V. 8

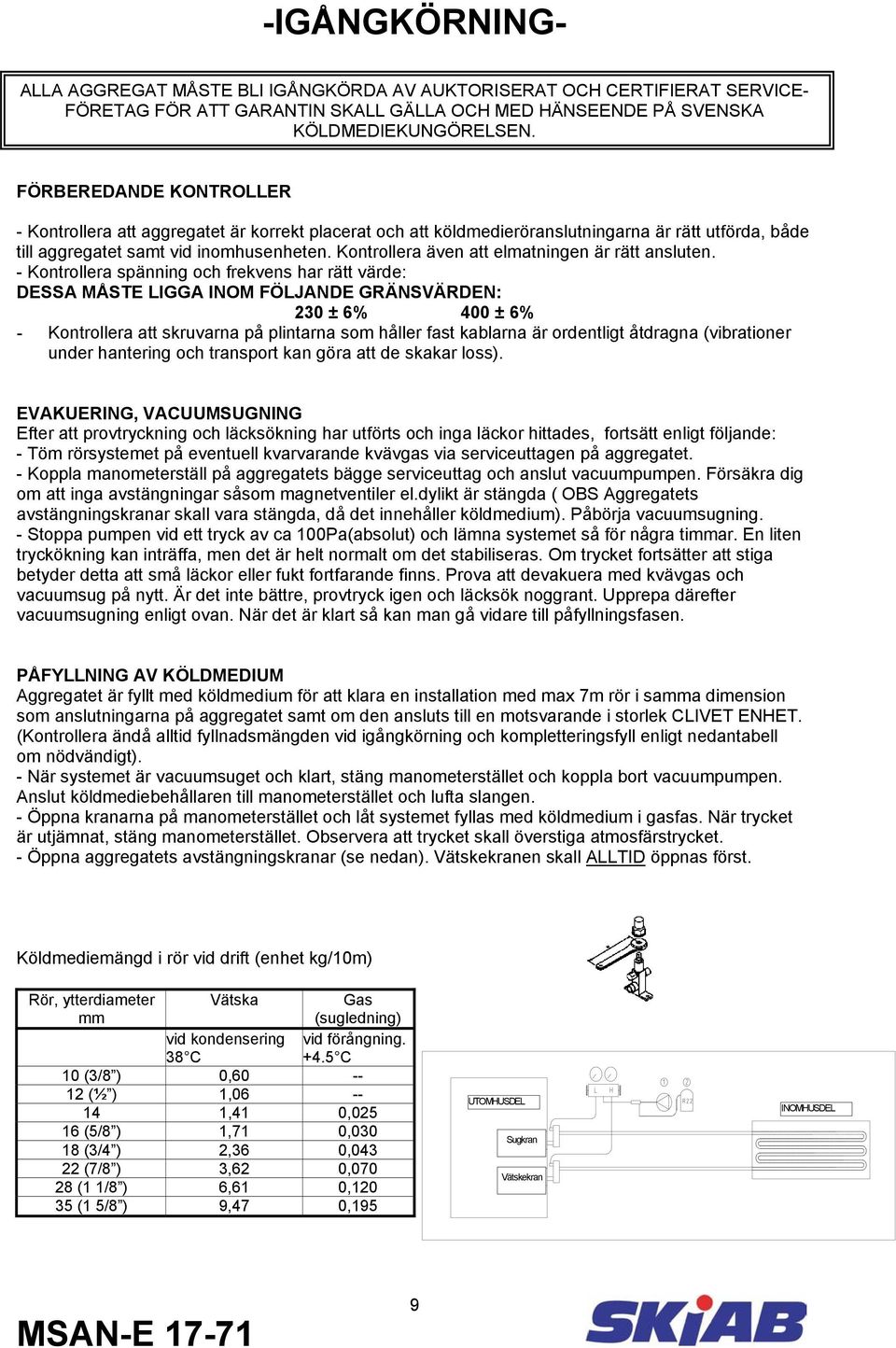

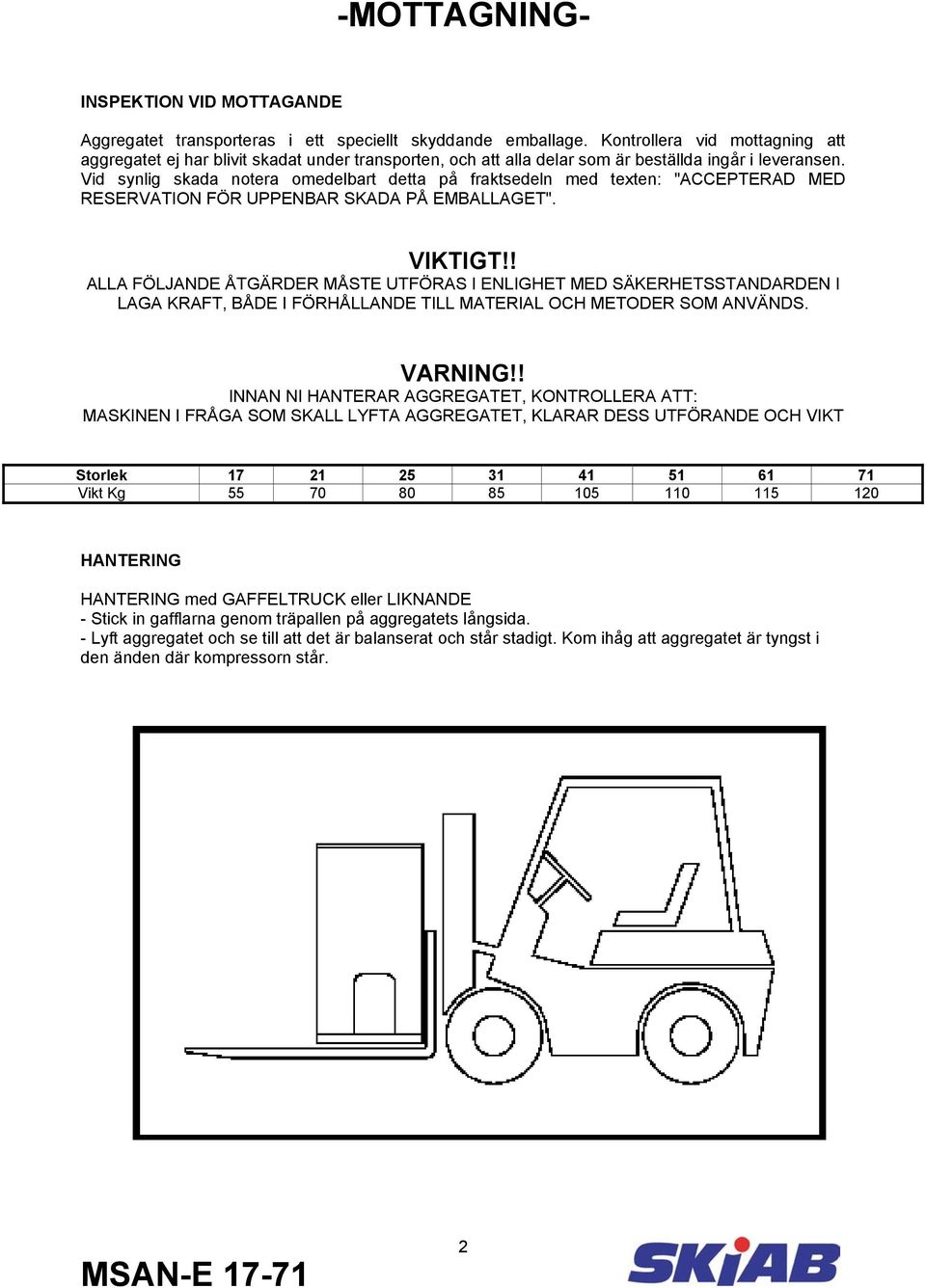

12 -IGÅNGKÖRNING- ALLA AGGREGAT MÅSTE BLI IGÅNGKÖRDA AV AUKTORISERAT OCH CERTIFIERAT SERVICE- FÖRETAG FÖR ATT GARANTIN SKALL GÄLLA OCH MED HÄNSEENDE PÅ SVENSKA KÖLDMEDIEKUNGÖRELSEN. FÖRBEREDANDE KONTROLLER - Kontrollera att aggregatet är korrekt placerat och att köldmedieröranslutningarna är rätt utförda, både till aggregatet samt vid inomhusenheten. Kontrollera även att elmatningen är rätt ansluten. - Kontrollera spänning och frekvens har rätt värde: DESSA MÅSTE LIGGA INOM FÖLNDE GRÄNSVÄRDEN: 230 ± 6% 400 ± 6% - Kontrollera att skruvarna på plintarna som håller fast kablarna är ordentligt åtdragna (vibrationer under hantering och transport kan göra att de skakar loss). EVAKUERING, VACUUMSUGNING Efter att provtryckning och läcksökning har utförts och inga läckor hittades, fortsätt enligt följande: - Töm rörsystemet på eventuell kvarvarande kvävgas via serviceuttagen på aggregatet. - Koppla manometerställ på aggregatets bägge serviceuttag och anslut vacuumpumpen. Försäkra dig om att inga avstängningar såsom magnetventiler el.dylikt är stängda ( OBS Aggregatets avstängningskranar skall vara stängda, då det innehåller köldmedium). Påbörja vacuumsugning. - Stoppa pumpen vid ett tryck av ca 100Pa(absolut) och lämna systemet så för några timmar. En liten tryckökning kan inträffa, men det är helt normalt om det stabiliseras. Om trycket fortsätter att stiga betyder detta att små läckor eller fukt fortfarande finns. Prova att devakuera med kvävgas och vacuumsug på nytt. Är det inte bättre, provtryck igen och läcksök noggrant. Upprepa därefter vacuumsugning enligt ovan. När det är klart så kan man gå vidare till påfyllningsfasen. PÅFYLLNING AV KÖLDMEDIUM Aggregatet är fyllt med köldmedium för att klara en installation med max 7m rör i samma dimension som anslutningarna på aggregatet samt om den ansluts till en motsvarande i storlek CLIVET ENHET. (Kontrollera ändå alltid fyllnadsmängden vid igångkörning och kompletteringsfyll enligt nedantabell om nödvändigt). - När systemet är vacuumsuget och klart, stäng manometerstället och koppla bort vacuumpumpen. Anslut köldmediebehållaren till manometerstället och lufta slangen. - Öppna kranarna på manometerstället och låt systemet fyllas med köldmedium i gasfas. När trycket är utjämnat, stäng manometerstället. Observera att trycket skall överstiga atmosfärstrycket. - Öppna aggregatets avstängningskranar (se nedan). Vätskekranen skall ALLTID öppnas först. Köldmediemängd i rör vid drift (enhet kg/10m) Rör, ytterdiameter mm Vätska Gas (sugledning) vid förångning C vid kondensering 38 C 10 (3/8 ) 0, (½ ) 1, ,41 0, (5/8 ) 1,71 0, (3/4 ) 2,36 0, (7/8 ) 3,62 0, (1 1/8 ) 6,61 0, (1 5/8 ) 9,47 0,195 UTOMHUSDEL Sugkran Vätskekran R407c INOMHUSDEL 9

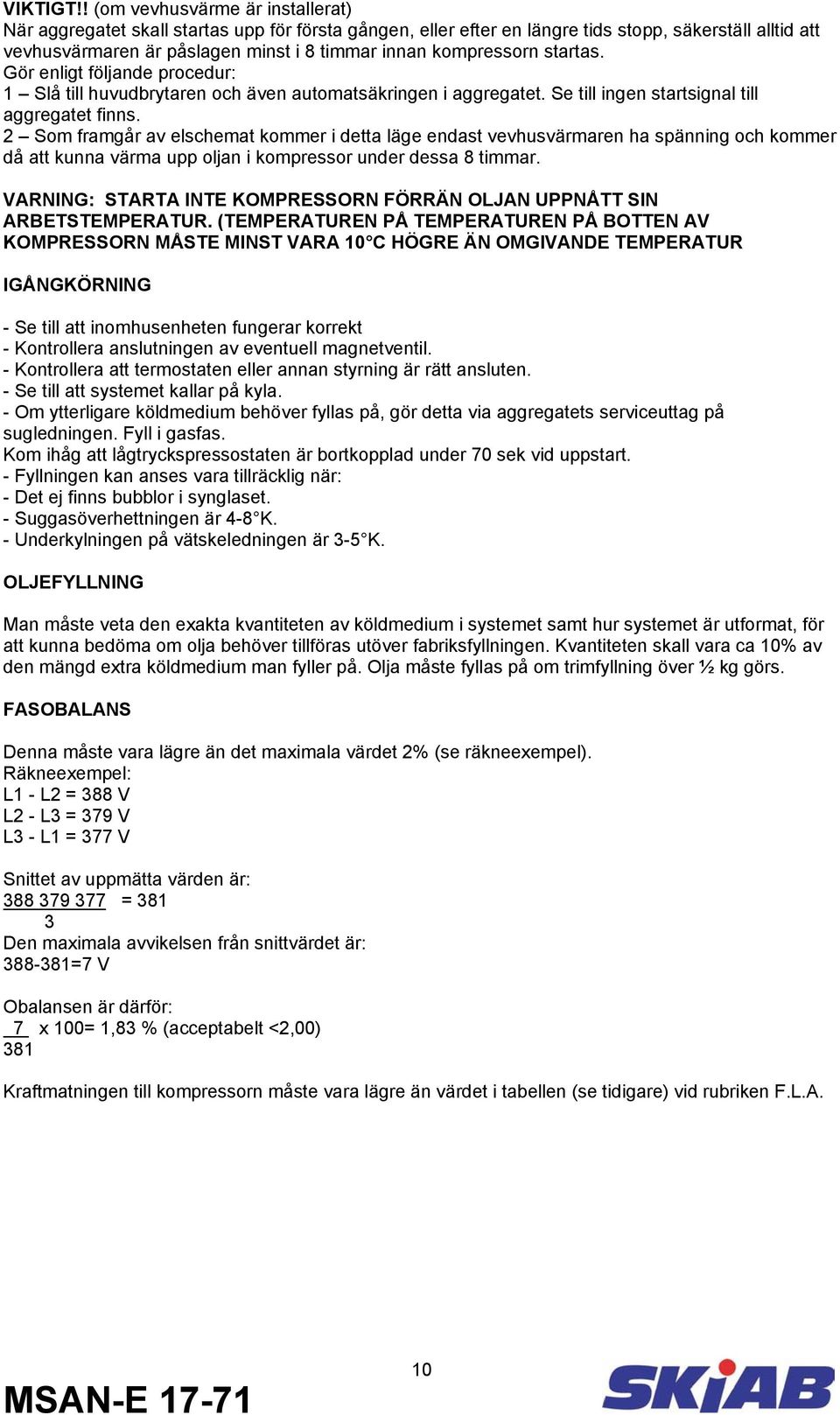

13 VIKTIGT!! (om vevhusvärme är installerat) När aggregatet skall startas upp för första gången, eller efter en längre tids stopp, säkerställ alltid att vevhusvärmaren är påslagen minst i 8 timmar innan kompressorn startas. Gör enligt följande procedur: 1 Slå till huvudbrytaren och även automatsäkringen i aggregatet. Se till ingen startsignal till aggregatet finns. 2 Som framgår av elschemat kommer i detta läge endast vevhusvärmaren ha spänning och kommer då att kunna värma upp oljan i kompressor under dessa 8 timmar. VARNING: STARTA INTE KOMPRESSORN FÖRRÄN OLN UPPNÅTT SIN ARBETSTEMPERATUR. (TEMPERATUREN PÅ TEMPERATUREN PÅ BOTTEN AV KOMPRESSORN MÅSTE MINST VARA 10 C HÖGRE ÄN OMGIVANDE TEMPERATUR IGÅNGKÖRNING - Se till att inomhusenheten fungerar korrekt - Kontrollera anslutningen av eventuell magnetventil. - Kontrollera att termostaten eller annan styrning är rätt ansluten. - Se till att systemet kallar på kyla. - Om ytterligare köldmedium behöver fyllas på, gör detta via aggregatets serviceuttag på sugledningen. Fyll i gasfas. Kom ihåg att lågtryckspressostaten är bortkopplad under 70 sek vid uppstart. - Fyllningen kan anses vara tillräcklig när: - Det ej finns bubblor i synglaset. - Suggasöverhettningen är 4-8 K. - Underkylningen på vätskeledningen är 3-5 K. OLJEFYLLNING Man måste veta den exakta kvantiteten av köldmedium i systemet samt hur systemet är utformat, för att kunna bedöma om olja behöver tillföras utöver fabriksfyllningen. Kvantiteten skall vara ca 10% av den mängd extra köldmedium man fyller på. Olja måste fyllas på om trimfyllning över ½ kg görs. FASOBALANS Denna måste vara lägre än det maximala värdet 2% (se räkneexempel). Räkneexempel: L1 - L2 = 388 V L2 - L3 = 379 V L3 - L1 = 377 V Snittet av uppmätta värden är: = Den maximala avvikelsen från snittvärdet är: =7 V Obalansen är därför: 7 x 100= 1,83 % (acceptabelt <2,00) 381 Kraftmatningen till kompressorn måste vara lägre än värdet i tabellen (se tidigare) vid rubriken F.L.A. 10

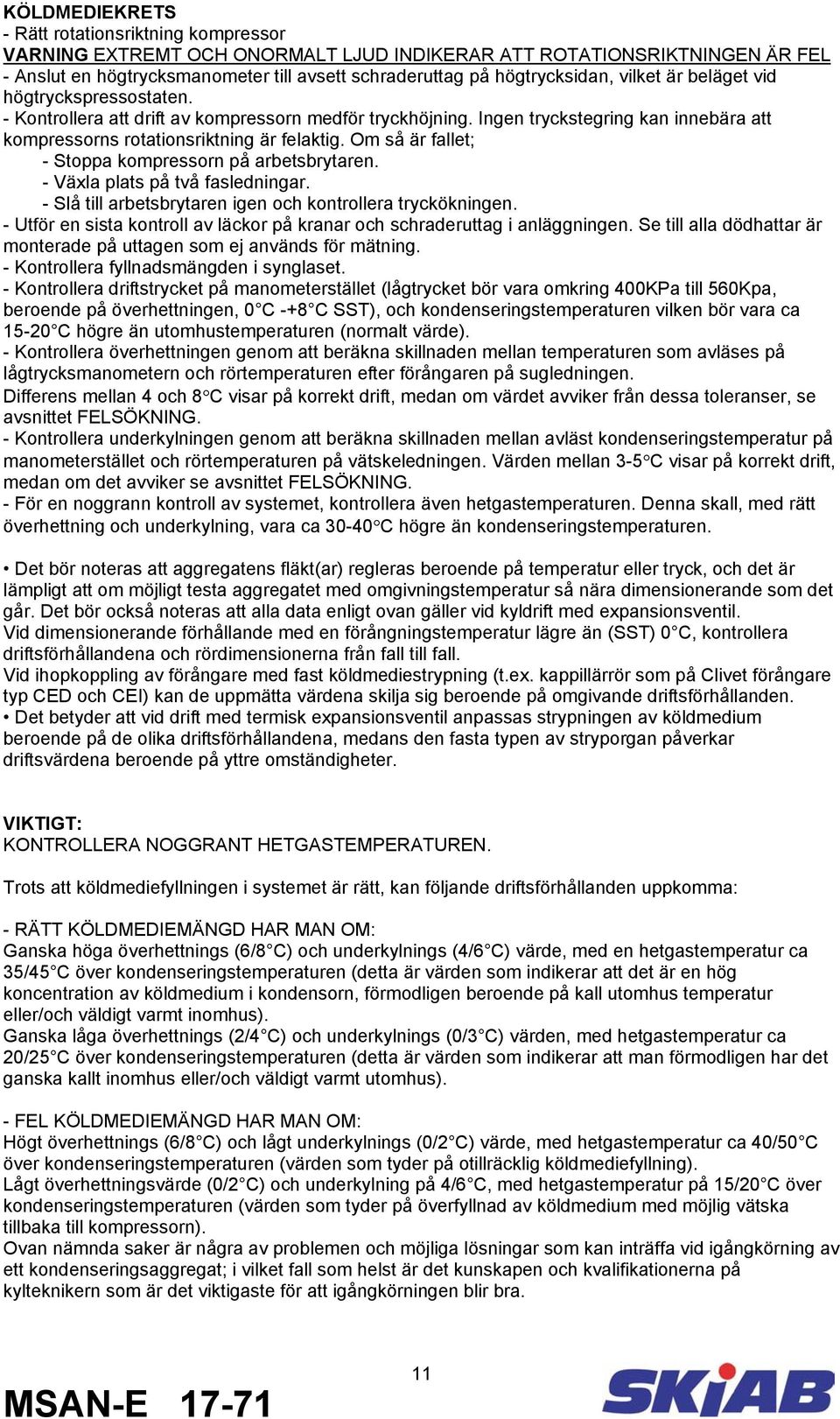

14 KÖLDMEDIEKRETS - Rätt rotationsriktning kompressor VARNING EXTREMT OCH ONORMALT LJUD INDIKERAR ATT ROTATIONSRIKTNINGEN ÄR FEL - Anslut en högtrycksmanometer till avsett schraderuttag på högtrycksidan, vilket är beläget vid högtryckspressostaten. - Kontrollera att drift av kompressorn medför tryckhöjning. Ingen tryckstegring kan innebära att kompressorns rotationsriktning är felaktig. Om så är fallet; - Stoppa kompressorn på arbetsbrytaren. - Växla plats på två fasledningar. - Slå till arbetsbrytaren igen och kontrollera tryckökningen. - Utför en sista kontroll av läckor på kranar och schraderuttag i anläggningen. Se till alla dödhattar är monterade på uttagen som ej används för mätning. - Kontrollera fyllnadsmängden i synglaset. - Kontrollera driftstrycket på manometerstället (lågtrycket bör vara omkring 400KPa till 560Kpa, beroende på överhettningen, 0 C -+8 C SST), och kondenseringstemperaturen vilken bör vara ca C högre än utomhustemperaturen (normalt värde). - Kontrollera överhettningen genom att beräkna skillnaden mellan temperaturen som avläses på lågtrycksmanometern och rörtemperaturen efter förångaren på sugledningen. Differens mellan 4 och 8 C visar på korrekt drift, medan om värdet avviker från dessa toleranser, se avsnittet FELSÖKNING. - Kontrollera underkylningen genom att beräkna skillnaden mellan avläst kondenseringstemperatur på manometerstället och rörtemperaturen på vätskeledningen. Värden mellan 3-5 C visar på korrekt drift, medan om det avviker se avsnittet FELSÖKNING. - För en noggrann kontroll av systemet, kontrollera även hetgastemperaturen. Denna skall, med rätt överhettning och underkylning, vara ca C högre än kondenseringstemperaturen. Det bör noteras att aggregatens fläkt(ar) regleras beroende på temperatur eller tryck, och det är lämpligt att om möjligt testa aggregatet med omgivningstemperatur så nära dimensionerande som det går. Det bör också noteras att alla data enligt ovan gäller vid kyldrift med expansionsventil. Vid dimensionerande förhållande med en förångningstemperatur lägre än (SST) 0 C, kontrollera driftsförhållandena och rördimensionerna från fall till fall. Vid ihopkoppling av förångare med fast köldmediestrypning (t.ex. kappillärrör som på Clivet förångare typ CED och CEI) kan de uppmätta värdena skilja sig beroende på omgivande driftsförhållanden. Det betyder att vid drift med termisk expansionsventil anpassas strypningen av köldmedium beroende på de olika driftsförhållandena, medans den fasta typen av stryporgan påverkar driftsvärdena beroende på yttre omständigheter. VIKTIGT: KONTROLLERA NOGGRANT HETGASTEMPERATUREN. Trots att köldmediefyllningen i systemet är rätt, kan följande driftsförhållanden uppkomma: - RÄTT KÖLDMEDIEMÄNGD HAR MAN OM: Ganska höga överhettnings (6/8 C) och underkylnings (4/6 C) värde, med en hetgastemperatur ca 35/45 C över kondenseringstemperaturen (detta är värden som indikerar att det är en hög koncentration av köldmedium i kondensorn, förmodligen beroende på kall utomhus temperatur eller/och väldigt varmt inomhus). Ganska låga överhettnings (2/4 C) och underkylnings (0/3 C) värden, med hetgastemperatur ca 20/25 C över kondenseringstemperaturen (detta är värden som indikerar att man förmodligen har det ganska kallt inomhus eller/och väldigt varmt utomhus). - FEL KÖLDMEDIEMÄNGD HAR MAN OM: Högt överhettnings (6/8 C) och lågt underkylnings (0/2 C) värde, med hetgastemperatur ca 40/50 C över kondenseringstemperaturen (värden som tyder på otillräcklig köldmediefyllning). Lågt överhettningsvärde (0/2 C) och underkylning på 4/6 C, med hetgastemperatur på 15/20 C över kondenseringstemperaturen (värden som tyder på överfyllnad av köldmedium med möjlig vätska tillbaka till kompressorn). Ovan nämnda saker är några av problemen och möjliga lösningar som kan inträffa vid igångkörning av ett kondenseringsaggregat; i vilket fall som helst är det kunskapen och kvalifikationerna på kylteknikern som är det viktigaste för att igångkörningen blir bra. 11

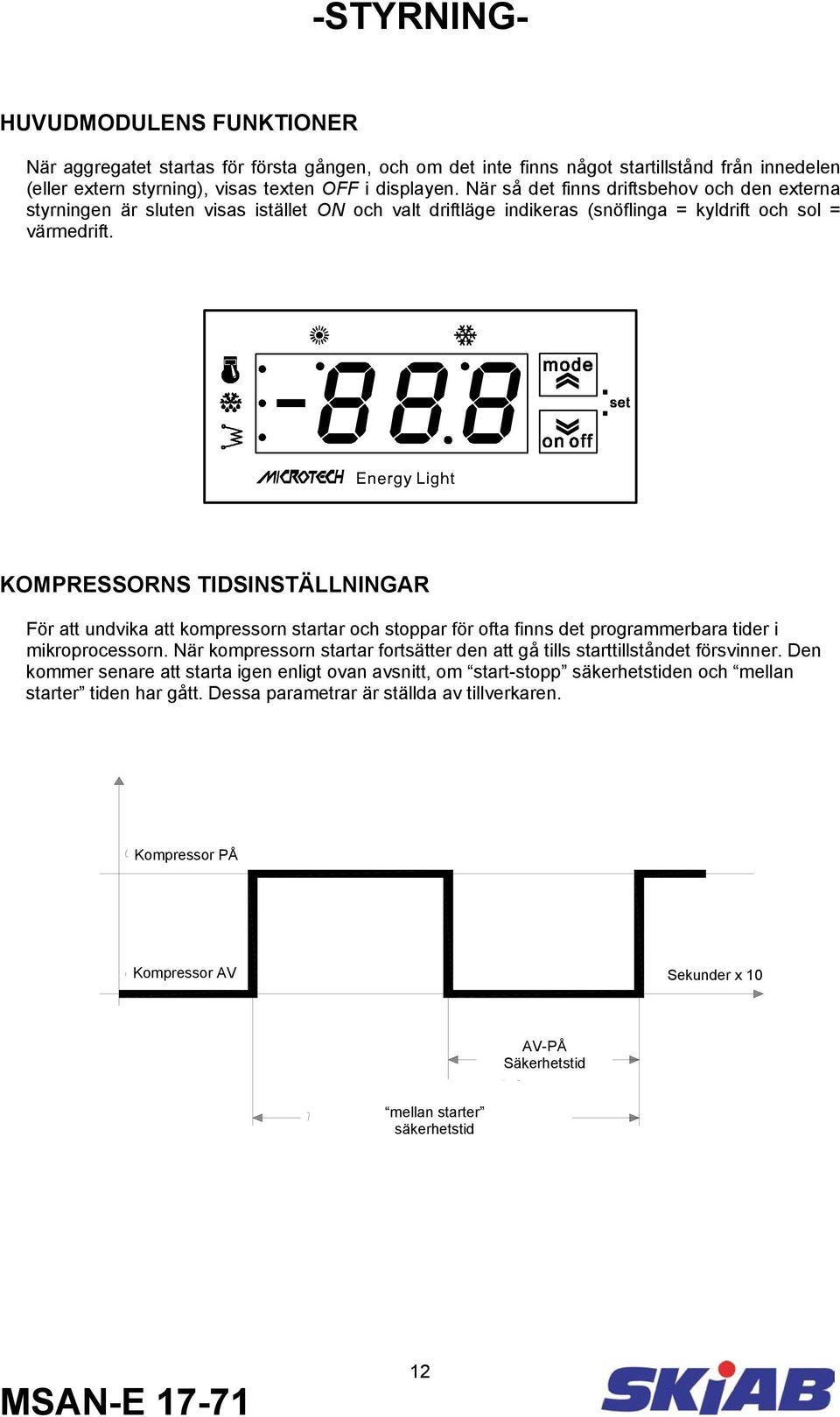

15 -STYRNING- HUVUDMODULENS FUNKTIONER När aggregatet startas för första gången, och om det inte finns något startillstånd från innedelen (eller extern styrning), visas texten OFF i displayen. När så det finns driftsbehov och den externa styrningen är sluten visas istället ON och valt driftläge indikeras (snöflinga = kyldrift och sol = värmedrift. KOMPRESSORNS TIDSINSTÄLLNINGAR För att undvika att kompressorn startar och stoppar för ofta finns det programmerbara tider i mikroprocessorn. När kompressorn startar fortsätter den att gå tills starttillståndet försvinner. Den kommer senare att starta igen enligt ovan avsnitt, om start-stopp säkerhetstiden och mellan starter tiden har gått. Dessa parametrar är ställda av tillverkaren. Kompressor PÅ Kompressor AV Sekunder x 10 AV-PÅ Säkerhetstid mellan starter säkerhetstid 12

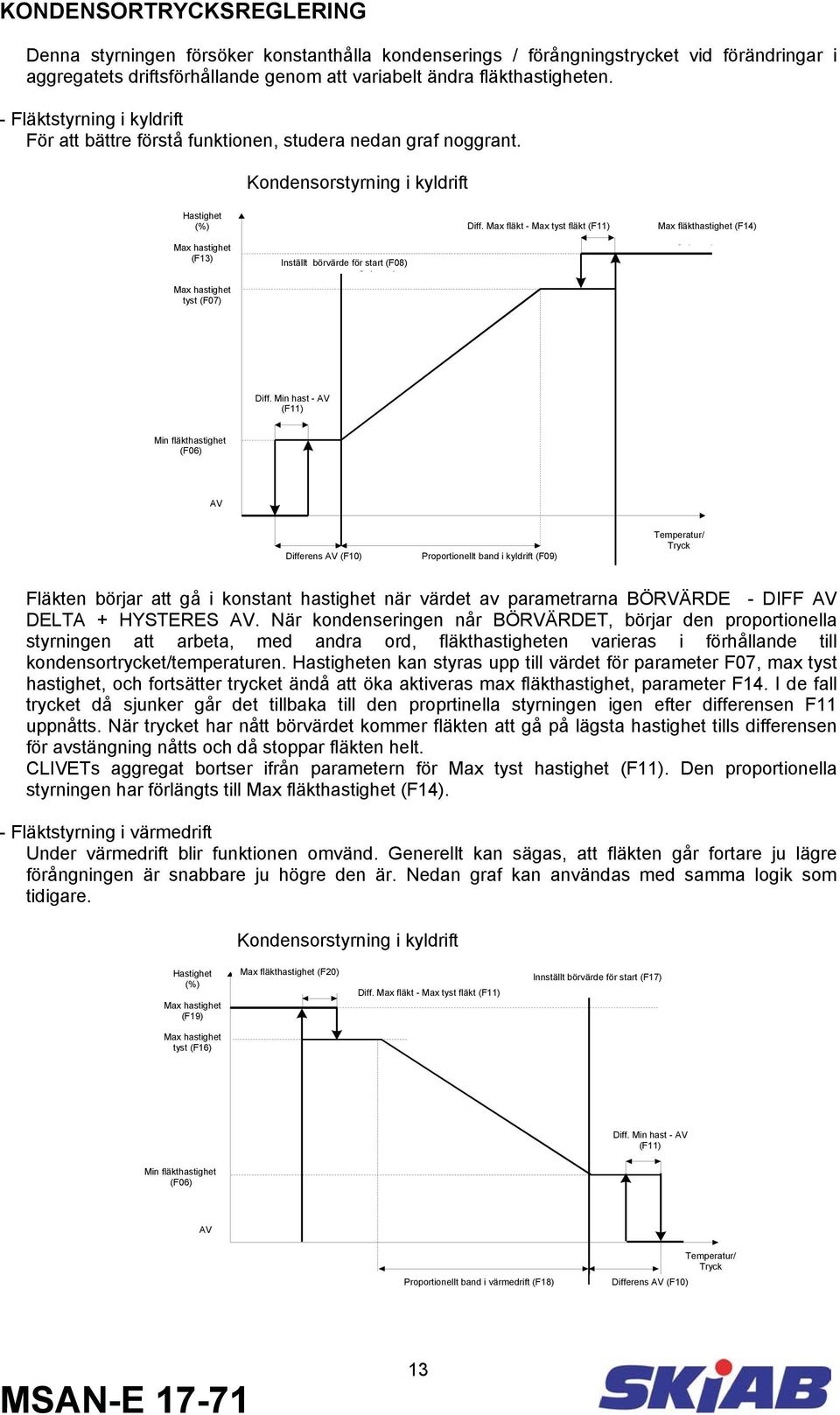

16 KONDENSORTRYCKSREGLERING Denna styrningen försöker konstanthålla kondenserings / förångningstrycket vid förändringar i aggregatets driftsförhållande genom att variabelt ändra fläkthastigheten. - Fläktstyrning i kyldrift För att bättre förstå funktionen, studera nedan graf noggrant. Kondensorstyrning i kyldrift Hastighet (%) Diff. Max fläkt - Max tyst fläkt (F11) Max fläkthastighet (F14) Max hastighet (F13) Inställt börvärde för start (F08) Max hastighet tyst (F07) Diff. Min hast - AV (F11) Min fläkthastighet (F06) AV Differens AV (F10) Proportionellt band i kyldrift (F09) Temperatur/ Tryck Fläkten börjar att gå i konstant hastighet när värdet av parametrarna BÖRVÄRDE - DIFF AV DELTA + HYSTERES AV. När kondenseringen når BÖRVÄRDET, börjar den proportionella styrningen att arbeta, med andra ord, fläkthastigheten varieras i förhållande till kondensortrycket/temperaturen. Hastigheten kan styras upp till värdet för parameter F07, max tyst hastighet, och fortsätter trycket ändå att öka aktiveras max fläkthastighet, parameter F14. I de fall trycket då sjunker går det tillbaka till den proprtinella styrningen igen efter differensen F11 uppnåtts. När trycket har nått börvärdet kommer fläkten att gå på lägsta hastighet tills differensen för avstängning nåtts och då stoppar fläkten helt. CLIVETs aggregat bortser ifrån parametern för Max tyst hastighet (F11). Den proportionella styrningen har förlängts till Max fläkthastighet (F14). - Fläktstyrning i värmedrift Under värmedrift blir funktionen omvänd. Generellt kan sägas, att fläkten går fortare ju lägre förångningen är snabbare ju högre den är. Nedan graf kan användas med samma logik som tidigare. Kondensorstyrning i kyldrift Hastighet (%) Max hastighet (F19) Max fläkthastighet (F20) Diff. Max fläkt - Max tyst fläkt (F11) Innställt börvärde för start (F17) Max hastighet tyst (F16) Diff. Min hast - AV (F11) Min fläkthastighet (F06) AV Proportionellt band i värmedrift (F18) Temperatur/ Tryck Differens AV (F10) 13

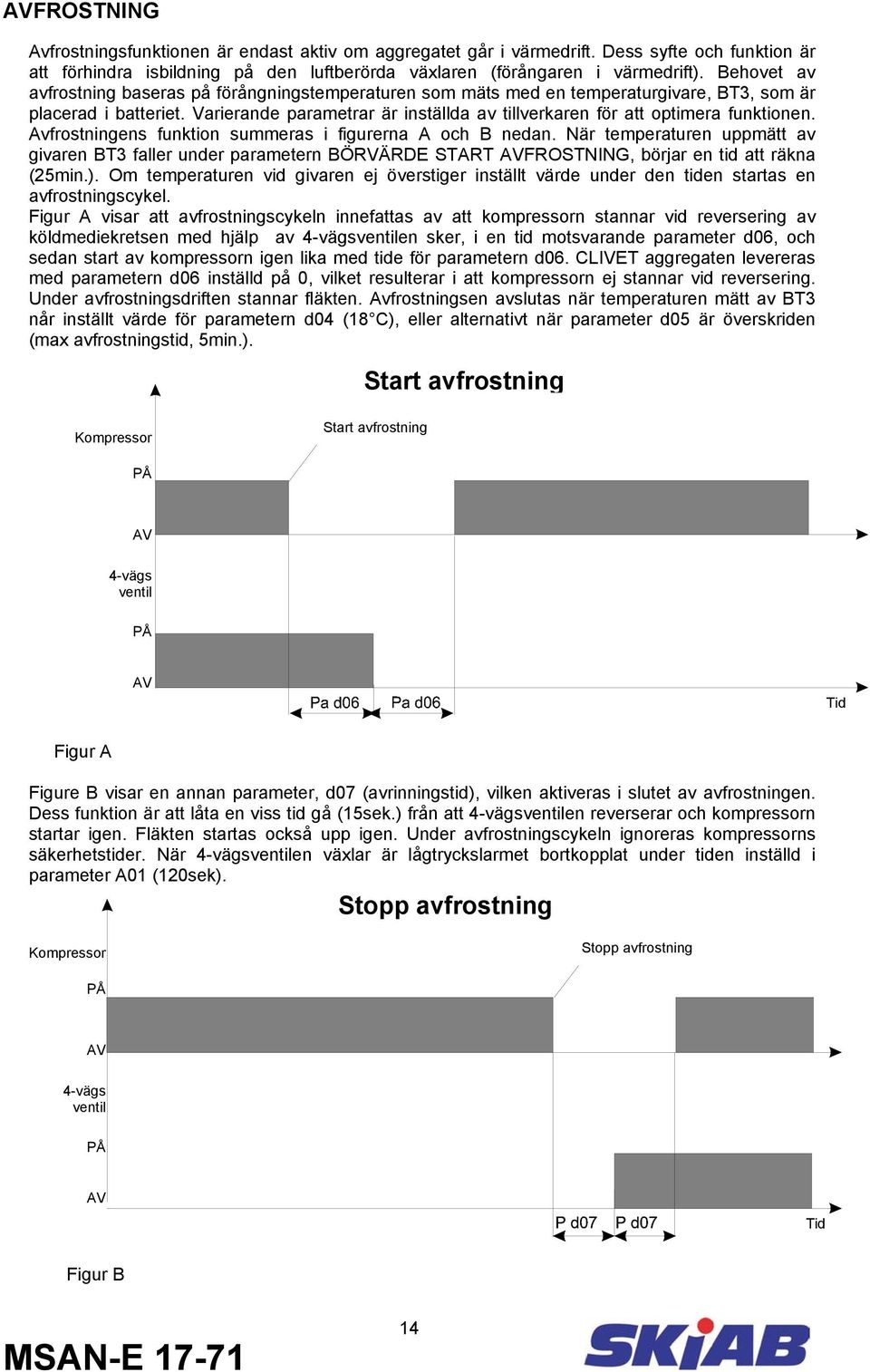

17 AVFROSTNING Avfrostningsfunktionen är endast aktiv om aggregatet går i värmedrift. Dess syfte och funktion är att förhindra isbildning på den luftberörda växlaren (förångaren i värmedrift). Behovet av avfrostning baseras på förångningstemperaturen som mäts med en temperaturgivare, BT3, som är placerad i batteriet. Varierande parametrar är inställda av tillverkaren för att optimera funktionen. Avfrostningens funktion summeras i figurerna A och B nedan. När temperaturen uppmätt av givaren BT3 faller under parametern BÖRVÄRDE START AVFROSTNING, börjar en tid att räkna (25min.). Om temperaturen vid givaren ej överstiger inställt värde under den tiden startas en avfrostningscykel. Figur A visar att avfrostningscykeln innefattas av att kompressorn stannar vid reversering av köldmediekretsen med hjälp av 4-vägsventilen sker, i en tid motsvarande parameter d06, och sedan start av kompressorn igen lika med tide för parametern d06. CLIVET aggregaten levereras med parametern d06 inställd på 0, vilket resulterar i att kompressorn ej stannar vid reversering. Under avfrostningsdriften stannar fläkten. Avfrostningsen avslutas när temperaturen mätt av BT3 når inställt värde för parametern d04 (18 C), eller alternativt när parameter d05 är överskriden (max avfrostningstid, 5min.). Start avfrostning Kompressor Start avfrostning PÅ AV 4-vägs ventil PÅ AV Tid Figur A Figure B visar en annan parameter, d07 (avrinningstid), vilken aktiveras i slutet av avfrostningen. Dess funktion är att låta en viss tid gå (15sek.) från att 4-vägsventilen reverserar och kompressorn startar igen. Fläkten startas också upp igen. Under avfrostningscykeln ignoreras kompressorns säkerhetstider. När 4-vägsventilen växlar är lågtryckslarmet bortkopplat under tiden inställd i parameter A01 (120sek). Stopp avfrostning Kompressor Stopp avfrostning PÅ AV 4-vägs ventil PÅ AV Tid Figur B 14

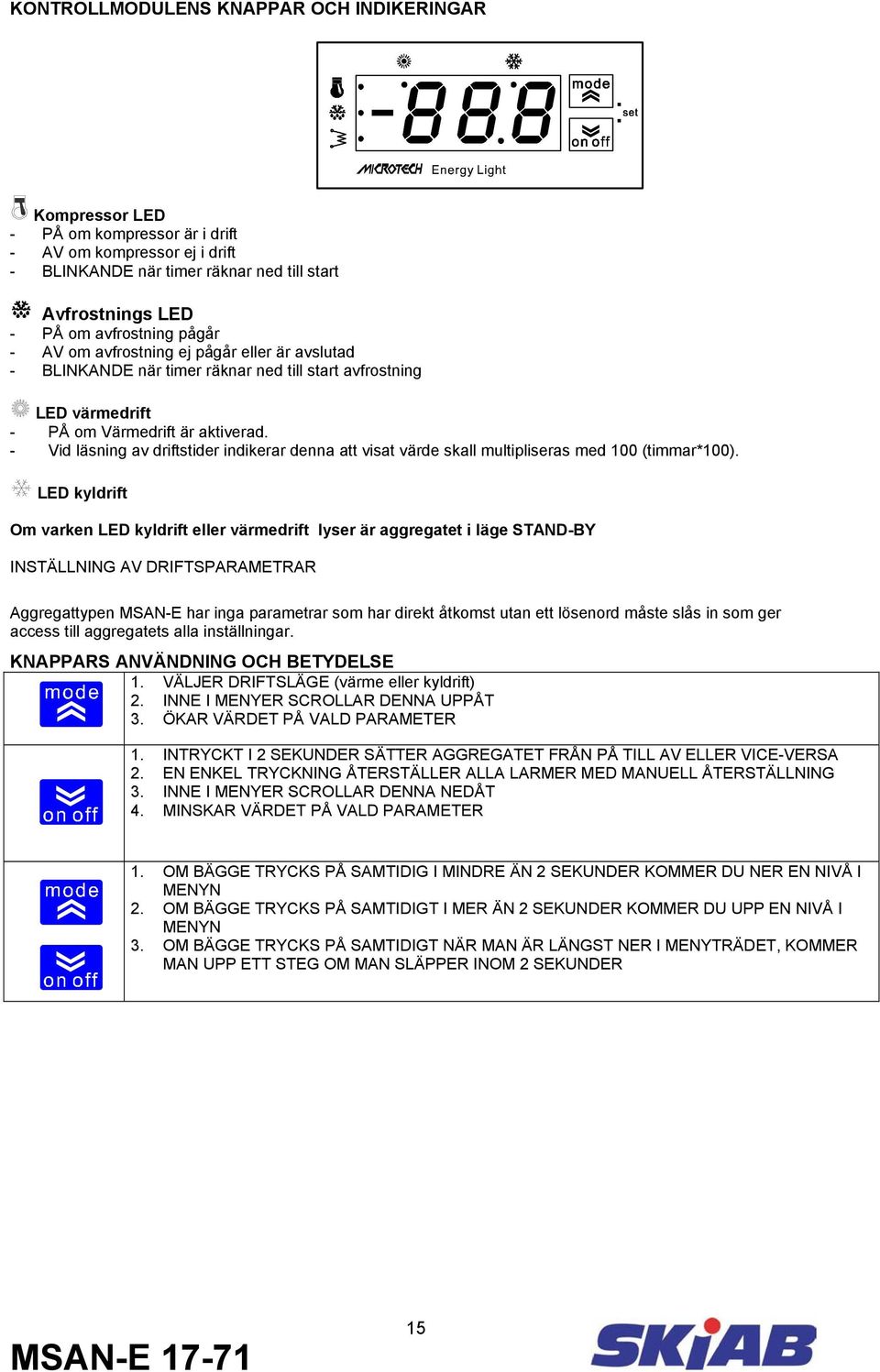

18 KONTROLLMODULENS KNAPPAR OCH INDIKERINGAR Kompressor LED - PÅ om kompressor är i drift - AV om kompressor ej i drift - BLINKANDE när timer räknar ned till start Avfrostnings LED - PÅ om avfrostning pågår - AV om avfrostning ej pågår eller är avslutad - BLINKANDE när timer räknar ned till start avfrostning LED värmedrift - PÅ om Värmedrift är aktiverad. - Vid läsning av driftstider indikerar denna att visat värde skall multipliseras med 100 (timmar*100). LED kyldrift Om varken LED kyldrift eller värmedrift lyser är aggregatet i läge STAND-BY INSTÄLLNING AV DRIFTSPARAMETRAR Aggregattypen MSAN-E har inga parametrar som har direkt åtkomst utan ett lösenord måste slås in som ger access till aggregatets alla inställningar. KNAPPARS ANVÄNDNING OCH BETYDELSE 1. VÄLJER DRIFTSLÄGE (värme eller kyldrift) 2. INNE I MENYER SCROLLAR DENNA UPPÅT 3. ÖKAR VÄRDET PÅ VALD PARAMETER 1. INTRYCKT I 2 SEKUNDER SÄTTER AGGREGATET FRÅN PÅ TILL AV ELLER VICE-VERSA 2. EN ENKEL TRYCKNING ÅTERSTÄLLER ALLA LARMER MED MANUELL ÅTERSTÄLLNING 3. INNE I MENYER SCROLLAR DENNA NEDÅT 4. MINSKAR VÄRDET PÅ VALD PARAMETER 1. OM BÄGGE TRYCKS PÅ SAMTIDIG I MINDRE ÄN 2 SEKUNDER KOMMER DU NER EN NIVÅ I MENYN 2. OM BÄGGE TRYCKS PÅ SAMTIDIGT I MER ÄN 2 SEKUNDER KOMMER DU UPP EN NIVÅ I MENYN 3. OM BÄGGE TRYCKS PÅ SAMTIDIGT NÄR MAN ÄR LÄNGST NER I MENYTRÄDET, KOMMER MAN UPP ETT STEG OM MAN SLÄPPER INOM 2 SEKUNDER 15

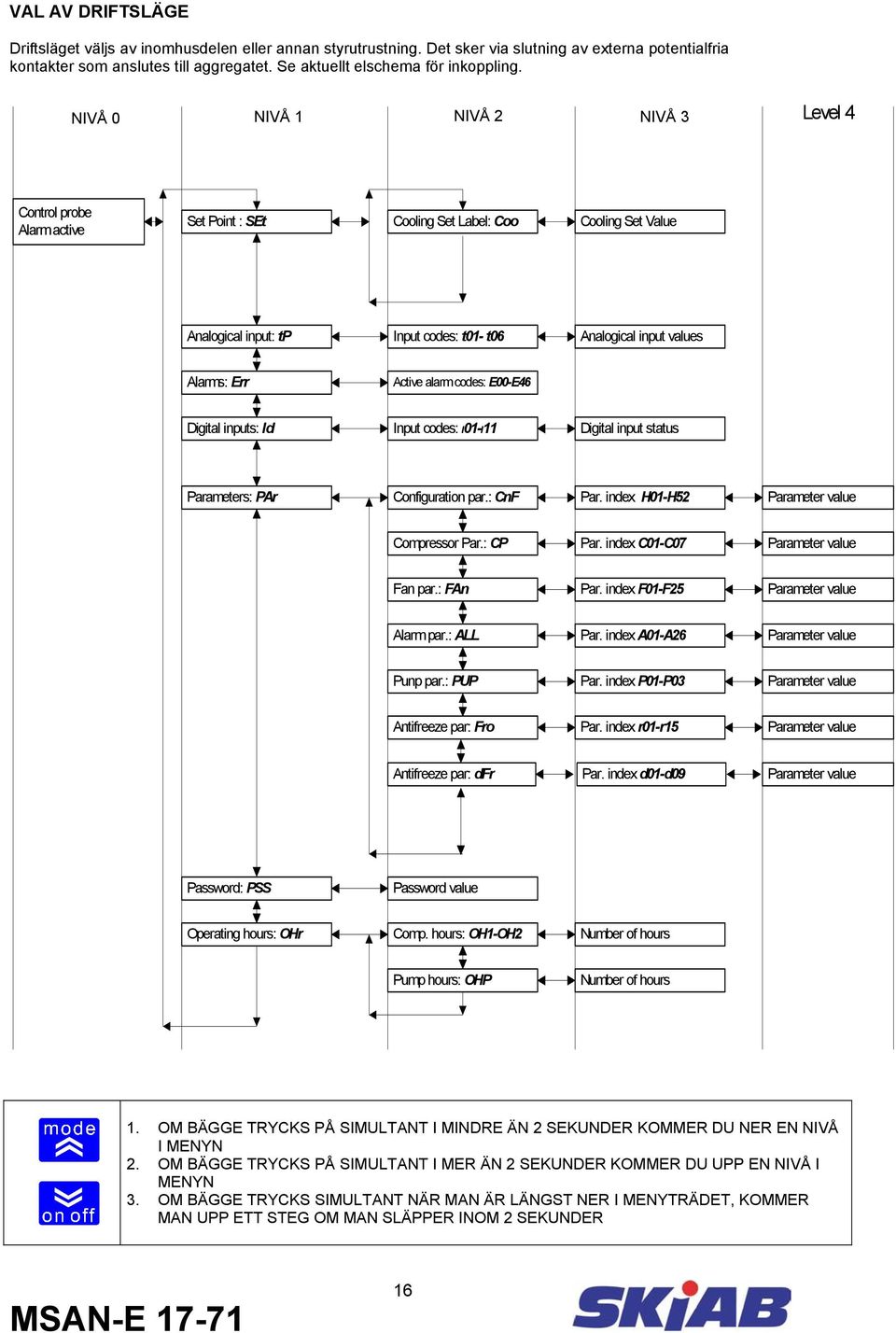

19 VAL AV DRIFTSLÄGE Driftsläget väljs av inomhusdelen eller annan styrutrustning. Det sker via slutning av externa potentialfria kontakter som anslutes till aggregatet. Se aktuellt elschema för inkoppling. Level 0 Level 1 Level 2 Level 3 Level 4 NIVÅ 0 NIVÅ 1 NIVÅ 2 NIVÅ 3 Control probe Alarm active Set Point : SEt Cooling Set Label: Coo Cooling Set Value Analogical input: tp Input codes: t01- t06 Analogical input values Alarms: Err Active alarm codes: E00-E46 Digital inputs: Id Input codes: I01-I11 Digital input status Parameters: PAr Configuration par.: CnF Par. index H01-H52 Parameter value Compressor Par.: CP Par. index C01-C07 Parameter value Fan par.: FAn Par. index F01-F25 Parameter value Alarm par.: ALL Par. index A01-A26 Parameter value Punp par.: PUP Par. index P01-P03 Parameter value Antifreeze par: Fro Par. index r01-r15 Parameter value Antifreeze par: dfr Par. index d01-d09 Parameter value Password: PSS Password value Operating hours: OHr Comp. hours: OH1-OH2 Number of hours Pump hours: OHP Number of hours 1. OM BÄGGE TRYCKS PÅ SIMULTANT I MINDRE ÄN 2 SEKUNDER KOMMER DU NER EN NIVÅ I MENYN 2. OM BÄGGE TRYCKS PÅ SIMULTANT I MER ÄN 2 SEKUNDER KOMMER DU UPP EN NIVÅ I MENYN 3. OM BÄGGE TRYCKS SIMULTANT NÄR MAN ÄR LÄNGST NER I MENYTRÄDET, KOMMER MAN UPP ETT STEG OM MAN SLÄPPER INOM 2 SEKUNDER 16

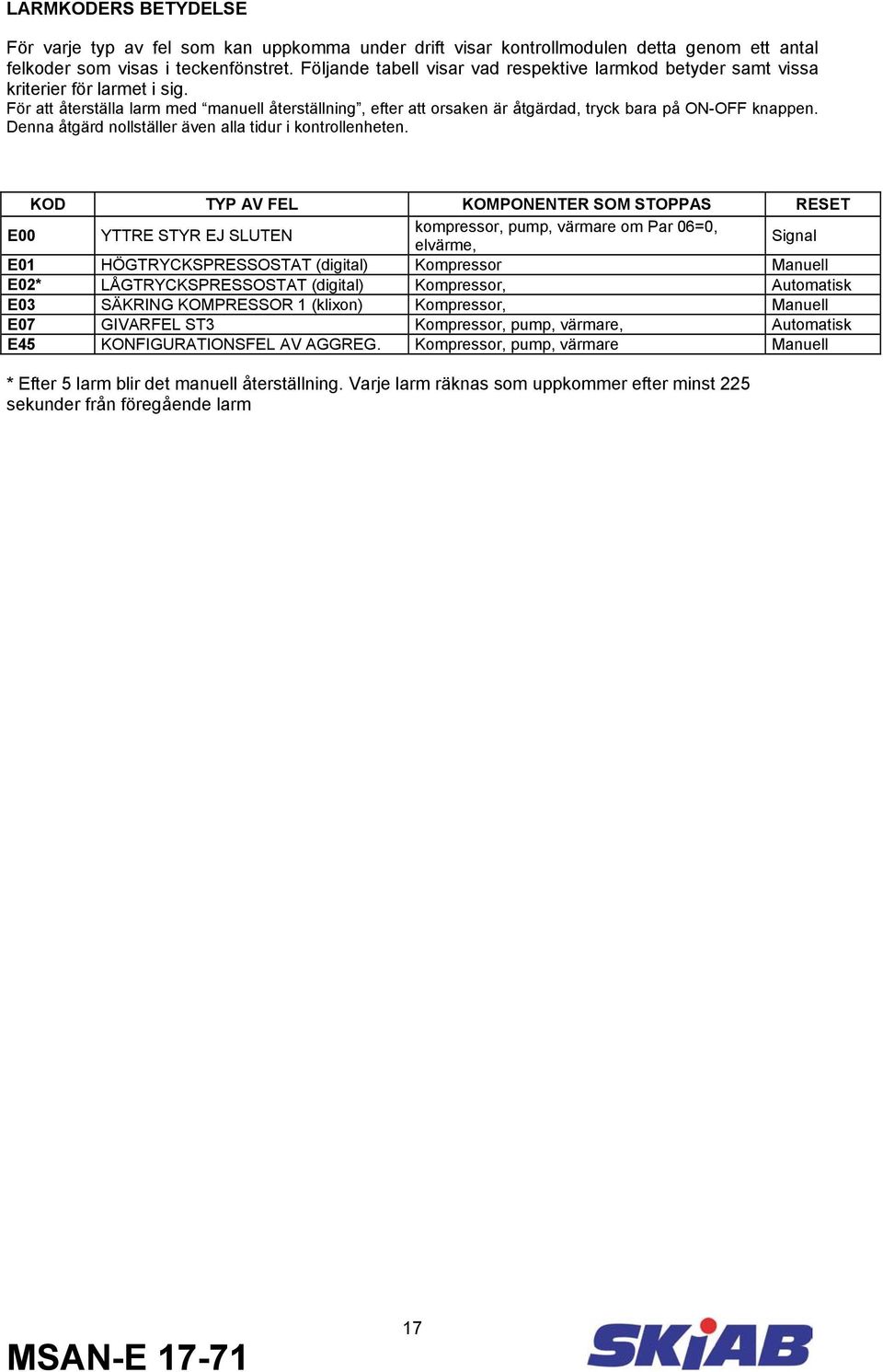

20 LARMKODERS BETYDELSE För varje typ av fel som kan uppkomma under drift visar kontrollmodulen detta genom ett antal felkoder som visas i teckenfönstret. Följande tabell visar vad respektive larmkod betyder samt vissa kriterier för larmet i sig. För att återställa larm med manuell återställning, efter att orsaken är åtgärdad, tryck bara på ON-OFF knappen. Denna åtgärd nollställer även alla tidur i kontrollenheten. KOD TYP AV FEL KOMPONENTER SOM STOPPAS RESET E00 YTTRE STYR EJ SLUTEN kompressor, pump, värmare om Par 06=0, elvärme, Signal E01 HÖGTRYCKSPRESSOSTAT (digital) Kompressor Manuell E02* LÅGTRYCKSPRESSOSTAT (digital) Kompressor, Automatisk E03 SÄKRING KOMPRESSOR 1 (klixon) Kompressor, Manuell E07 GIVARFEL ST3 Kompressor, pump, värmare, Automatisk E45 KONFIGURATIONSFEL AV AGGREG. Kompressor, pump, värmare Manuell * Efter 5 larm blir det manuell återställning. Varje larm räknas som uppkommer efter minst 225 sekunder från föregående larm 17

21 -FELSÖKNING- Följande avsnitt visar på möjliga fel och onormal drift samt förslag till lösningar på problemen. Ansvar för eventuella åtgärder utförs helt på personen som utför dom. En enligt lag auktoriserad och ackrediterad tekniker skall kontaktas för återställning till normal drift. En aktivering av någon säkerhetsfunktion indikerar onormal drift, därför skall ALLTID orsak hittas och åtgärdas innan återställning får ske. VARNING ANSVARET FÖR ÅTGÄRDER REDOVISADE I DETTA AVSNITT LIGGER HELT OCH HÅLLET PÅ DEN PERSON SOM UTFÖR DOM; EN AUKTORISERAD TEKNIKER INNEHAR DE LAGLIGA RÄTTIGHETERNA ATT ÅTGÄRDA FEL I KÖLDMEDIEKRETSAR OCH SKALL DÄRFÖR ALLTID KONTAKTAS VID FEL NÄR ÅTERSTÄLLNING TILL NORMAL DRIFT SKALL SKE. Alla fel och onormal drift hanteras av kontrollmodulen. När en onormal situiation eller ett fel uppkommer, stoppas aggregatet och indikerar detta samt ställer aggregatet i säkerhetsläge. 18

22 HÖGTRYCKSPRESSOSTATEN LÖSER UT I VÄRMEDRIFT (MSAN) HÖGTRYCKSLARM Är luftflödet OK? (inomhusdelen) Kontrollera batteriet (1) Kontrollera fläkten (2) Kontrollera luftflödet -kanaler -filter (3) Är inomhustemperaturen standard? Kontrollera proj. data (4) Är köldmediefyllningen rätt? Kontrollera underkylning (5) Inga föroreningar i köldmediesystemet? Vacuumsug och fyll (6) Är förångningstrycket OK? Kontrollera utomhusdelens drift (7) Aggregatet fungerar som det skall Kontrollera status på avstängningskranar (8) Noteringar: 1) Det är mycket viktigt att man har maximal värmeöverföringsförmåga, därför måste batteriet vara fritt från smuts, kalkavlagringar eller annat som kan påverka luftflödet negativt. 2) Kontrollera att gångriktningen är rätt samt allmäntillståndet på fläkten. Om den är skadad måste den bytas ut. 3) Kontrollera att luftflödet är som projekterat och dimensionerat. Kontrollera att luftfiltret ej är igensatt samt att ingen hinder finns i eventuella kanaler. 4) Gränserna för driften är bestämda i hänseende av lägsta och högsta kondenseringstemperatur. Kontrollera att inomhusenheter ligger inom dessa gränser. 5) Se kapitlet IGÅNGKÖRNING för kontrollprocedur. 6) Ett problem visas genom extremt hög kondensering (25/30 C över omgivande temperatur) i kombination med dålig kyleffekt. Symptomen är dom samma som vid överfyllning. Kontrollera fyllningen och undersök om den är rimlig. Upprepa vacuumsugning och påfyllning (se kapitlet IGÅNGKÖRNING). 7) Kontrollera att luftflödet är i proportion till förångningstrycket. 8) Kontrollera att alla avstängningsventiler i vätskeledningen är helt öppna. Strömningsriktningen i torkfiltret kan vara åt bägge håll, kontrollera att det ej är igensatt genom att mäta temperatur och tryckdifferenser runt om det. 19

23 LÅGTRYCKSPRESSOSTATEN LÖSER UT I VÄRMEDRIFT (MSAN) LÅGTRYCKSLARM Är driften på utomhusdelen normal? Kontrollera aggregatets drift (1) Kontrollera driftförhållandet för utedelen (2) Kontrollera anslutande rör (3) Är torkfiltret OK? Kontrollera runt filtret (4) Är köldmediefyllningen rätt? Kontrollera underkylning (5) Är kranen i sugledningen helt öppen? Kontrollera och öppna Är förångningstrycket OK? Kontrollera inomhusdelens drift (6) Kontrollera status på ev. expansionsventil Aggregatet fungerar som det skall Noteringar: 1) Kontrollera att det är tillräckligt luftflöde. Med en utomhustemperatur under 10 C skall fläkten gå på högsta hastighet ( V ut från fläktregleringskortet). Kontrollera att avfrostningen smälter bort all is. Om inte, kan påbyggnad av is orsaka reduktion av värmeväxling. Kontrollera också att smältvatten dräneras bort ordentligt vid avfrostningen. 2) Kontrollera att temperaturen/fuktigheten är inom dimensionerade/projekterade värden. Kontrollera att det ej sker någon återcirkulation av kyld luft. 3) Kontrollera att rörstorlek vid aktuell längd är riktig. Om för liten storlek är vald kan detta orsaka onormalt högt tryckfall vilket påverkar driften negativt. 4) Genom att använda en kontakttermometer för att mäta före och efter torkfiltret, kontrolleras om filtret är igensatt. Om differensen är över 1 C betyder det att filtret ej fyller sin funktion eller är underdimensionerat. I bägge fall skall filtret bytas. 5) Se kapitlet IGÅNGKÖRNING i denna manual för kontrollmetod. 6) Om kondenseringstrycket är under 1200 Kpa kan detta orsaka dåligt och/eller växlande flöde av köldmedium till stryporganet vilket leder till reducerad förångningstemperatur. Kontrollera att luftflödet i inomhusdelen är OK. 20

24 HÖGTRYCKSPRESSOSTATEN LÖSER UT I KYLDRIFT HÖGTRYCKSLARM Är luftflödet OK? (utomhusdelen) Kontrollera batteriet (1) Kontrollera fläkten (2) Kontrollera fläktregleringskortet (3) Är utomhustemperaturen inom än aggregatets driftgräns? Kontrollera fläktgivaren (4) Kontrollera proj. data (5) Är köldmediefyllningen rätt? Kontrollera underkylning (6) Inga icke kondenserbara gaser i köldmediesystemet? Töm och återfyll (7) Är inomhustemperaturen OK? Kontrollera inomhusdelens drift (8) Aggregatet fungerar som det skall Kontrollera status på avstängningskranar (9) Noteringar: 1) Kontrollera att kondensorbatteriet är rent och att det ej finns något hinder för luften. 2) Kontrollera status på fläkten och byt om defekt. Kontrollera att fläktens överlastskydd ej har löst ut. 3) Kontrollera att fläktregleringen modulerar fläkthastigheten. Om inte, byt fläktregleringskortet. 4) Kontrollera placeringen, den måste ligga helt emot röret. Motståndet måste vara helt rätt i relation till temperaturen. Kontrollera motståndet med en ohmmeter. 5) Kontrollera: - Driftsgränser. (se teknisk broschyr) - Att batteriet ej är utsatt för direkt solljus eller är placerad nära reflekterande föremål. - Att det ej finns något varmluftutsläpp i omedelbar närhet. - Att ingen återcirkulation sker. 6) För information om hur kontroll skall utföras, se kapitlet om IGÅNGKÖRNING. OBS, om kondensorn fylls upp till nivån där givaren är placerad, kommer kondensorreglering fungera felaktigt. 7) Vid icke kondenserbara gaser i köldmediekretsen får man en kraftigt ökad kondensering (25/30 C över omgivande lufttemperatur), hög underkylning samt dålig kyleffekt. Detta har samma symtom som vid överfyllnad av köldmedium. Kontrollera köldmediefyllningen. Om den är korrekt, utvärdera denna möjligheten och töm systemet samt vacuumsug på nytt. (köldmediet måste då luftas innan påfyllning sker igen). 8) Kontrollera luftflödet samt att inomhustemperaturen ej är för hög. Det kan orsaka att för mycket effekt tillförs i förångaren vilket resulterar i att kondensorn ej är tillräckligt stor. 9) Kontrollera statusen och se till att alla kranar är fullt öppna. 21

25 LÅGTRYCKSPRESSOSTATEN LÖSER UT I KYLDRIFT LÅGTRYCKSLARM Är driften på inomhusdelen normal? Kontrollera inomhusdelens drift (1) Kontrollera driftförhållandet för innedelen (2) Kontrollera anslutande rör (3) Är torkfiltret OK? Kontrollera och mät?t runt filtret (4) Är köldmediefyllningen rätt? Kontrollera överhettningen (5) Är kranen i sugledningen helt öppen? Kontrollera och öppna Är utedelen OK? Kontrollera utomhusdelens drift (6) Kontrollera status på ev. expansionsventil Aggregatet fungerar som det skall Noteringar: 1) Kontrollera att: - Det finns tillräckligt luftflöde. - Fläktens rotationsriktning är riktig. - Växlaren ej är smutsig eller igensatt, vilket ger sämre värmeväxlingsförmåga. - Eventuell magnetventil i vätskeledningen fungerar ordentligt. - Termostaten fungerar ordentligt. 2) Kontrollera att temperaturen/fuktigheten är inom dimensionerade/projekterade värden. Kontrollera att det ej sker någon återcirkulation av kyld luft. 3) Kontrollera att rörstorleken vid aktuell längd är riktig. Om för liten storlek är vald kan detta orsaka onormalt högt tryckfall vilket påverkar driften negativt. 4) Genom att använda en kontakttermometer för att mäta före och efter torkfiltret, kontrolleras om filtret är igensatt. Om differensen är över 1 C betyder det att filtret ej fyller sin funktion eller är underdimensionerat. I bägge fall skall filtret bytas. 5) Se kapitlet IGÅNGKÖRNING i denna manual för kontrollmetod. 6) Om kondenseringstrycket är under 1200 Kpa kan detta orsaka dåligt och/eller växlande flöde av köldmedium till stryporganet vilket leder till reducerad förångningstemperatur. Kontrollera att luftflödet i utomhusdelen är OK. 22

26 TERMISKT SKYDD KOMPRESSOR UTLÖST TERMISKT SKYDD Kompressorns hetgastemp. inom gränser? Kontrollera överhettning, köldmediefylln. etc. Aggregatet fungerar normalt Notering: 1) Mät med en kontakttermometer temperaturen på hetgasledningen vid kompressorns säkerhetstermostat. En korrekt köldmediefyllning innebär en temperatur på maximalt ca 85 C/90 C. Högre temperaturer betyder för hög överhettning, kontrollera expansionsventilens inställning. 2) Termostaten inuti kompressorn aktiveras vid ca 135 C. Temperaturer lägre än 70 C skall innebära att kontakten är sluten och kompressorn skall gå. 23

27 AGGREGATET FÖR OLJUD AGGREGATET FÖR OLJUD Kompressorns vibrationsdämpare är i god kondition? Kontrollera och byt ut om nödvändigt Bultarna som håller fast kompressorn är lösa? Kontrollera och drag åt om nödvändigt Rören vibrerar? Kontrolera klammor och byt ut om nödvändigt Aggregatet fungerar KOMPRESSORN STARTAR INTE Kompressorn startar inte Är det spänning på plintarna i aggregatet? Klixon aktiverad (1) Motorn har brunnit (2) Kompressorn har nypt (3) Är huvudbrytaren tillslagen? Slå till brytaren Fungerar kontaktorn Kontrollera så spolen ej har brunnit samt att det ej är oxid på kontaktytorna Fungerar kontrollmodulen? Kontrollera och byt om nödvändigt Aggregatet fungerar Noteringar 1) Klixonskyddet aktiveras när temperaturen på kompressorns hus är ganska hög. Kontrollera orsak och åtgärda innan uppstart. 2) Kontrollera om överslag mellan lindningarna och jord. Om nödvändigt, byt kompressorn. 3) En mekanisk blockering av kompressorn indikeras av ett konstant och typiskt ljud. Om detta är fallet, byt kompressor. 24

28 -FÖREBYGGANDE UNDERHÅLL- VIKTIGT!! INNAN NÅGON FORM AV ARBETE ELLER SERVICE PÅ AGGREGATET, FÖRSÄKRA DIG OM ATT AGGREGATET EJ ÄR SPÄNNINGSSATT FÖREBYGGANDE UNDERHÅLL Med några få enklare utförda åtgärder kan man undvika behov av speciellt underhåll. Denna sektion riktar sig mot slutanvändaren, och den är extrem viktigt för att aggregatet skall fungera bra en lång tid. Åtgärderna som bör göras kräver ingen speciell teknisk kunskap utan är enkla. KONDENSORBATTERI Batteriet måste ha maximal värmeväxling, så kontrollera dess yta och se till att den är fri från damm och smuts eller annat som hindrar luftströmningen. Använd en mjuk borste och borsta bort föroreningar. Kontrollera att aluminiumflänsarna ej är demolerade eller böjda. Om så är fallet, räta ut dom med en lamellkam för att återställa dom till ursprungligt utförande för optimalt luftflöde. Använd tryckluft för att blåsa bort skräp från batteriet. Se till att blåsa mot fläktens normala luftriktning och rikta strålen rakt in mot lamellerna för att undvika skador. Alternativt använd en dammsugare för att avlägsna smutsen. FLÄKTAR Innan igångkörning för säsongen kontrollera statusen på fläktarna: - Kontrollera fastsättning av fläktarna till gallret. - Kontrollera gallrets fastsättning till aggregatets ram. - Kontrollera om möjligt obalans i fläkten vilket indikeras av vibrationer och onormala ljud. AGGREGATETS UPPBYGGNADSRAM Kontrollera konditionen på delarna som aggregatet består av. Speciell uppmärksamhet bör ägnas åt ståldelar. Måla för att eliminera eller minimera oxidation på ställen där man kan tänka sig att rost kan uppstå. Kontrollera att de löstagbara panelerna sitter fast ordentligt. Dålig fastsättning kan medföra felaktig drift eller så kan onormala vibrationer och ljud uppstå. Kontrollera statusen på ev. packningar. ELSYSTEMET Kontrollera periodvis skruvar på plintar och kontaktorer m.m. Kontrollera också kabeln så inga sprickor eller sår i ytterhöljet har uppkommit. Vid fel, tillkalla kvalificerad tekniker. KONTROLL AV AVFROSTNINGENS VATTENDRÄNERING Under värmedrift kan avfrostning ske relativt ofta. Detta ernås genom reversering av köldmediekretsen. Under denna fas är det viktigt att kontrollera att det vatten som rinner av batteriet gör det obehindrat från aggregatets bottenplåt. Gör det inte det kan aggregatets batteri skadas på grund av att isen byggs på och deformerar rör och lameller. VIKTIGT!! AUKTORISERAD PERSONAL MÅSTE VARA NÄRVARANDE VID AGGREGATETS FÖRSTA UPPSTART INFÖR VARJE SÄSONG, FÖR ATT GENOMFÖRA NEDANSTÅENDE KONTROLLER LIKVÄL SOM KONTROLLER FÖR KÖLDMEDIESYSTEMET SOM STÅR ANGIVNA I KAPITLET IGÅNGKÖRNING". 25

29 -KÖLDMEDIELEDNINGAR- Dimensioneringen av rörledningarna mellan inom och utomhusdelen är mycket viktig för systemets drift och funktion. För anslutning av våra enheter, se nedan tabell, där längden är specificerad samt diametern på rör som skall användas. Vid längre avstånd än i nedan tabell skall dimensionen dimensioneras enligt praktisk kylteknik. Tabellen nedan beskriver också högsta rekommenderad höjdskillnad för standardrör mellan inom och utomhusdel när utomhusdelen är placerad lägre än inomhusdelen och viceversa. OBS!! Använd endast kopparrör avsedda för köldmedium. Storlek Sug (hetgas) Vätska Max. Max. Max höjdskillnad MSAN-E diameter diameter antal (bilder nästa sida) mm (tum) mm (tum) längd m böjar Bild 4 Bild 6 (1) (5/8 ) 10 (3/8 ) (5/8 ) 10 (3/8 ) (5/8 ) 10 (3/8 ) (5/8 ) 10 (3/8 ) (3/4 ) 12 (½ ) (3/4 ) 12 (½ ) (3/4 ) 12 (½ ) (7/8 ) 16 (5/8 ) ) Vid värmedrift (MSAN), kan vätskepelaren orsaka en höjning av kondenseringen. VÄTSKELEDNING Anslut röret till vätskan avstängningsventil med hjälp av tv skiftnycklar eller liknande som visas i Figur 1. Figur 1 SUGLEDNING / HETGASLEDNING Detta rör är alternativt sugled eller hetgasledning beroende på driftsläge. Sugledning vid kyldrift och hetgasledning vid värmedrift. Anslut röret på avsedd avsträngningskran med hjälp av två skiftnycklar eller liknande som visas i Figur 2. Figur 2 NOTERA: Alla rör måste invändigt vara väldigt rena (använd nitrogen som skyddsgas vid lödning) och så torra som möjligt innan vacuumsugning. 26

30 VIKTIGT När inomhusenheten är utrustad med stryporganet och rörledningarna är längre än meter, eller om systemet är i drift vid stora differenser i utetemperaturförhållandet, (t.ex. stor skillnad mellan dag/natt, sommar/vinter), är det bäst att anpassa effekten på ventilen till inomhusdelen samt att förse systemet med en vätskebehållare (receiver) nära innedelen. (1) Vätskebehållaren får då följande funktioner: - Det hindrar att köldmedium i gasfas når stryporganet - Den kompenserar variationerna i köldmediemängd som krävs vid de olika förhållandena. - Den förhindrar att kondensorn blir överfylld, med följd att kondenseringstrycket blir för högt, om systemet överfyllts p.g.a. påfyllning vid onormala förhållanden. Alltså, receiver bör alltid installeras om rörlängden är väldigt lång. 1) På grund av att flödesriktningen i vätskeledningen är dubbelriktad (endast värmepump MSAN), är det viktigt att både inlopp och utlopp är placerat vid receiverns lägsta punkt. BULB FÖR EXPANSIONSVENTIL MAXIMAL HÖJDSKILLNAD BILD 4 BULB FÖR EXPANSIONSVENTIL BILD 5 MAXIMAL HÖJDSKILLNAD BILD 6 6 METER BILD 7 27
