1 SE 931XC Stabilitet och lågt marktryck 931 SKÖRDARE Komfort, stabilitet och hög framkomlighet

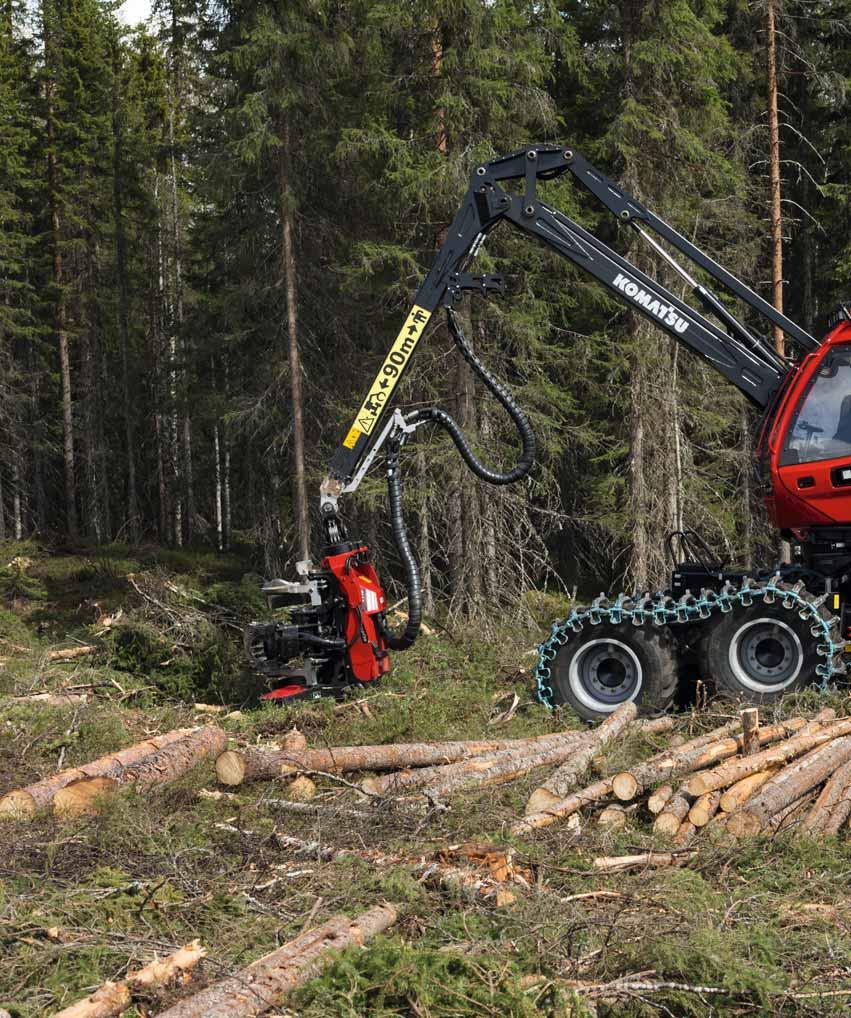

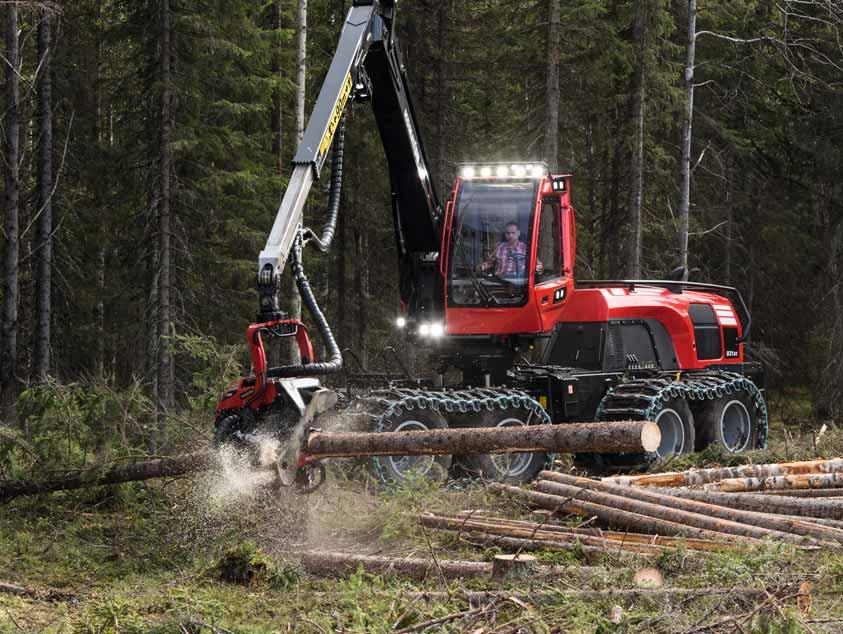

2 931XC Komatsu 931XC är ett kraftpaket med stor stabilitet och lågt marktryck. Med åtta hjul är förarkomforten hög, markskadorna mindre och framkomligheten riktigt bra i brant terräng. Motorn Komatsu 931XC har en kraftfull motor som klarar kraven enligt Stage 4/Final. Det betyder minimerade utsläpp av miljöfarliga partiklar och kväveoxider. Den moderna motorn ger dessutom minskad bränsleförbrukning samt en avsevärd minskning av buller tack vare intelligent, variabel fläktstyrning utan att ge avkall på motorstyrkan. Hydraulik 931XC har Komatsus unika 3-pumpshydraulik. Det betyder att du får marknadens största totala hydraulkapacitet på 736 liter. Dessutom gör den unika tryck- och flödesoptimeringen att du kan arbeta betydligt snabbare utan att tappa kraft på vissa funktioner. Tvärtom kan du nu göra fler kran- och aggregatoperationer samtidigt med maximal hydrauleffekt, t ex samtidigt svänga kranen, mata ut stocken och förflytta maskinen, till optimalt låg bränsleförbrukning. Transmission En imponerande grunddragkraft på 187 kn och en unik samverkan mellan motor, styrsystem och kraftöverföring. Den hydrostatiska, kraftoptimerande transmissionen hos 931XC gör att motorkraften utnyttjas maximalt vilket ger stora fördelar i lutningar och svårframkomlig terräng. Du får dessutom flera förinställda och arbetsoptimerande körlägen. Resultatet blir maximal produktivitet och nytta ur varje hästkraft och liter diesel.

3 Förarmiljön Den högpresterande förarmiljön hos nya 931XC är unik i flera avseenden. Exempel på de många nyheterna och fördelarna är större hyttvolym, bättre sikt, smartare skärmplacering och fjärrkontroll/nyckel för styrning av huvudström och hyttvärmning. Likaså bättre förvaring, optimerad klimatanläggning, belysning samt tre spaksystem inklusive EME att välja mellan. Som tillval har du dessutom vår unika hyttfjädring Autolev Advanced och en komplett mediahubb (MediaZone) med såväl USB- som AUXingångar. Stabilitet Det som gör Komatsu 931XC till den stabilaste skördaren är en slags dubbel pendling. Det väl beprövade konceptet med styrmidja och pendelaxel som i tillsammans med hyttens tiltcylindrar ger överlägsen stabilitet är nu utvecklat med en boggi som är monterad på singelaxeln. Det resulterar i en skördare med unika köregenskaper då maskinen följer ojämnheter i terrängen på ett ojämförligt bra sätt.

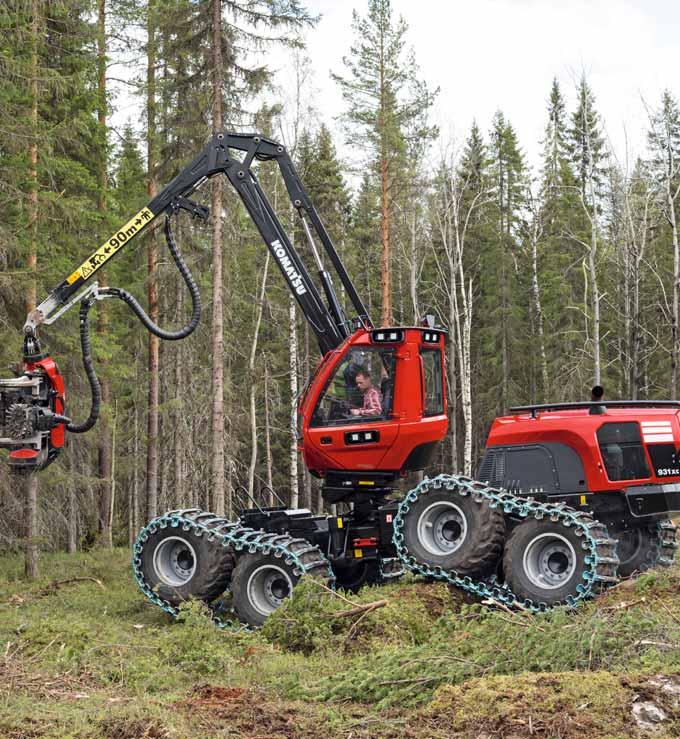

4 Enkel vardag Den dagliga tillsynen utförs enkelt och effektivt utan att behöva öppna huvarna och åtgärdspunkter för dagliga kontroller har samlats i grupper. ÅTTAHJULING PÅ RÄTT SÄTT Dubbel pendling Dubbel pendling innebär stel styrmidja och pendelaxel i kombination med en boggi som är monterad på pendelaxeln. Ger mycket bra köregenskaper då maskinen följer terrängen unikt bra. Bra sikt Den rymliga hytten har bra sikt runt om och framrutans design ger mycket bra sikt såväl långt upp som långt ner. En unik lösning för åtta hjul, stark motor, effektivt hydraulsystem och komfortabel hytt. Det ger dig en maskin med lågt marktryck, rätt stabilitet och god komfort. Helt enkelt rätt förutsättningar för att producera effektivt i även i brant terräng och på marker med dålig bärighet. Komatsu 931XC har en unik lösning jämfört med andra skördare med åtta hjul. Det som gör Komatsu 931XC till den stabilaste skördaren är en slags dubbel pendling. Som given grund finns vårt väl beprövade Keyless-system som kan styra både värme och huvudström/belysning från distans. Accesskodas mot föraren så att inloggning i MaxiXplorer sker automatiskt mot förarprofilen. Hytten och kranen kan snurras runt i 360 grader. Stort arbetsområde ökar virkeskoncentrationen och produktiviteten för skotaren.

5 931XC konceptet med en styrmidja och pendelaxel som i tillsammans med hyttens tiltcylindrar ger överlägsen stabilitet. Ett koncept som under flera decennier visat sig vara det effektivaste. På 931XC har vi kombinerat den pendlande bakaxeln med en boggi som är monterad på singelaxeln. Det ger helt unika köregenskaper då maskinen följer ojämnheter i terrängen på ett ojämförligt bra sätt. En kran med högre svängkraft samt maskinens höga markfrigång är ytterligare egenskaper som är bra i brant och tuff terräng. Komatsu 931XC har vår kraftfulla Stage 4/Final-motor som uppfyller de strängaste utsläppskraven och sänker bränsleförbrukningen. När det gäller drivlinan får du dessutom vår suveräna, kraftoptimerande transmission. Den unika 3-pumpshydrauliken är en annan förklaring till 931:ans effektivitet. Den smarta tryck- och flödesoptimeringen gör att du kan utföra flera arbetsmoment samtidigt och hålla ett betydligt högre arbetstempo. God komfort kommer som en följd av god stabilitet, men även hyttmiljön är viktig för effektiv avverkning. Hytten är rymlig på alla ledder och ett högt luftflöde skapar rätt inneklimatet. Sikten är bra såväl uppåt som nedåt genom att framrutan har en smart design. Man kan välja mellan flera olika spakalternativ och vi har branschens första fjärrmanövrerade keyless-system. Komatsu 931XC är unik jämfört med andra skördare med åtta hjul. Enkelt uttryckt - en riktig åttahjuling. Nivelleringen av hytten gör att du alltid sitter horisontellt och slipper spänna kroppen för att hålla en bra sitt- och arbetsställning. Kraftfull Stage 4/Final-motor som uppfyller de strängaste utsläpps kraven och sänker bränsle - förbrukningen.

6 TEKNISKA SPECIFIKATIONER xc A HJULUTRUSNINGSALTERNATIV OCH MASKINBREDD (A) VID OLIKA DÄCKVAL Däckval Bredd (mm) 8WD 600/55 x 26, /45 x 26, OBS! Måttangivelserna är nominella och kan variera beroende på tillverkningstoleranserna. VIKT Tjänstevikt: 1) gäller för 600-hjul. från kg HYDRAULSYSTEM Arbetshydrauliken har tvåkrets lastkännande system med variabla kolvpumpar. Flöde: 528 l/min vid r/min MOTOR Slagvolym: Effekt, max: AGCO Power 74 -AWF, 6-cyl, dieselmotor med turbo och laddluftkylare. EPA Tier 4 Final och EU Stage 4. 7,4 l 185 kw DIN (251 hk) vid r/min Systemtryck: Hydrauloljetank: Övrigt: 280 bar ca 220 l Tryckfilter för hydrostatkretsen. Returoljefilter för hydrostat och arbetshydraulik. Hydrauloljenivålarm. Vridmoment: Bränsletank: Nm vid r/min ca 480 l RAM/AXLAR Axel fram: Kugghjulsboggi typ hi clearance med portalslutväxlar inrymda i hjulfälgar. Differential med mekanisk differentialspärr Axel bak: Pendlande kugghjulsboggi typ hi clearance med portalslutväxlar inrymda i hjulfälgar. Differen tial med mekanisk differentialspärr. Hydraulisk stabilisering. Torque (Nm) Speed (rpm) Power (kw) BROMSSYSTEM Färdbroms: Arbetsbroms: Helhydrauliska multidiskbromsar. Laddning av bromstrycksackumulator sker med automatisk, hydraulisk ackumulator laddventil. 4 st multidiskbromsar i oljebad verkande på fram- och bakaxel. Samma som färdbroms. Automatisk inkoppling vid arbete. Parkeringsbroms: Fjäderbroms med elhydraulisk manövre ring. Katastrofbroms. Bromsprestanda: Uppfyller ISO och VVFS 2003:27 KRAFTÖVERFÖRING/TRANSMISSION Hydrostatisk-mekanisk, manövreras med MaxiXplorer. Fördelningslåda med 2 lägen. Urkopplingsbar framaxeldrift. Diffspärrar: Körhastighet: Dragkraft: Fram- och bakaxel. Mekanisk el hydraulisk manövrering. 0-7,6/23 km/h (terräng/transport) 187 kn KRAN Räckvidd: Lyftmoment, brutto: Vridmoment, brutto: Aggregat: 230H 8,7/10/11 m 229 knm 54 knm 8,7 m: S132, 370.2, C m: S92, C93, 360.2, C123, S132, C m: S92, C93, 360.2, C123

7 931XC AGGREGAT Komatsu S92 Komatsu C93 Komatsu Komatsu C123 Komatsu S132 Komatsu Komatsu C144 Vikt: från 951 kg från 970 kg från kg från kg från kg från kg från kg Fäll/kapdiameter: 630 mm 600 mm 650 mm 650 mm 720 mm 700 mm 710 mm Matningshastighet: 0-5 m/s 0-5 m/s 0-5 m/s 0-5 m/s 0-5 m/s 0-5 m/s 0-5 m/s Matningskraft, brutto: 26,1 kn 20,1/25,3 kn 26,9/29,4 kn 23,7/28,3 kn 28,7/31,1 kn 28,3/30,8 kn 29,6 kn Öppn. främre knivar, max: 535 mm 600 mm 640 mm 625 mm 641 mm 640 mm 660 mm Matarhjulsöppning, max: 519 mm 550 mm 550 mm 650 mm 625 mm 600 mm 750 mm STYRNING Spakstyrning: Hydraulisk midjestyrning med 2 st dubbelverkande hydraulcylindrar. Lastkännande (LS) proportionell styrning från kranreglage/vippa. Rattstyrning: Lastkännande (LS) proportionell servo (Nordamerika och Europa). Styrutslag: +/- 40 Ex. på övrig utrustning: Elektrisk ändlägesdämpning. ELSYSTEM Spänning: Batterikapacitet: Generator: BELYSNING Färdbelysning: Arbetsbelysning: Ex. på övrig utrustning: 24 V 2 x 180 Ah 2 x 100 A Halogen: Mer än 30 lux i hela arbetsområdet och minst 60 lux vid aggregatet. LED: Mer än 80 lux i hela arbetsområdet och minst 120 lux vid aggregatet. Två backstrålkastare. Takmonterad arbetsbelysning. Servicebelysning huvar. Extra arbetsbelysning. ERGONOMI Avlastande nivellering. Hytt sammankopplad med pendelaxeln. Kran och hytt på horisontell och roterbar plattform. Hydraulisk stabilisering vid förflyttning. Horisontering: Längs 20 /22 och tvärs 16 Rotation: +/-180 Ex. på övrig utrustning: HYTT Säkerhet: Stol: Rutor: Värme/ventilation: Ljudnivå: Vibrationer: Övrigt: Autolev helautomatisk autonivellering av hytt och kran. Krandämpning. Hyttfjädring. Svängdämpning. Säkerhetstestad. Nivellerande. Värme- och ljudisolerad. Uppfyller ROPS ISO 8082, FOPS ISO 8083, ISO 3449 och OPS ISO Alternativ hytt som även uppfyller WCB G603. Alternativa val av ergonomiskt utformad stol som möjliggör individuell anpassning av sittdyna, rygg- och svankstöd, armstöd och spakpaneler. Stolarna har ett fjädrings- och dämpningssystem. 15 mm skyddsglas typ polykarbonat i framruta och sidorutor. Kombinerad värme- och kylanläggning, alt klimatkontroll. Filtrerad tilluft via allergifilter. Enligt ISO-standard Enligt ISO-standard Manuell tilt. Säkerhetsspärr med flera lägen. Anslutningar för kommunikationsradio och Ex. på övrig utrustning: telefon (12-24V). Vindrutetorkare och spolare på fram- och takruta. Solskyddsgardiner. Svängbar stol. Elstyrd plattform under hytt. Radio med MP3-spelare och USB-port. MediaZone. Luftventilerad BeGe-stol med nackstöd. Miljöfilter för tilluft. Kylbox. Matlådevärmare. MAXIXPLORER STYR- OCH INFORMATIONSSYSTEM Totalintegrerat maskinstyrsystem, CAN-baserat, med intelligens i aggregat, kran, motor och transmission, för optimal prestanda och bränsleförbrukning. Ecodriving-funktion. Effektivt aggregatstyrningssystem. Med bland annat flerträdshantering, sekvensstyrning, antislirfunktion, svärdräddning, Automatisk upptilt vid trädslut, diameterberoende klämtryck m.m. Värde- eller längdoptimerande aptering med hög optimering av virkesvärde. Lättanvänt förargränssnitt. Högprestanda-PC med Windows operativsystem, SSD-hårddisk, Pekskärmsval och backupfunktion av data. Antivirusprogram Comfort Controls. Ergonomiska spakar i olika utföranden med omfattande funktionalitet. DOKUMENTATION Kör- och startinstruktion i pappersformat. Instruktionsbok och reservdelsbok på minne. EXEMPEL PÅ ÖVRIG UTRUSTNING Sprinkleranläggning. Halvautomatisk vatten baserad brandsläckning. Uppfyller RUS 127. Handbrandsläckare. 2 x 6 kg ABE-3. Pulversläckare. Instruktionsbok i pappersformat (även elektronisk i Maxi). Reservdelsbok i pappersformat (även elektronisk i Maxi). Dieselvärmare 9 kw inkl. tidur och hydraul oljevärmare. Stubbehandlingsutrustning. Miljöanpassad hydraulolja. Servicestegar. Verktygslåda med verktyg. Backkamera som standard (i EES-länder enl EU-direktiv 2006/42/EG). Plattform vid sida av hytt och stege på vänster sida på bakram som standard (i EES-länder enl. EU-direktiv 2006/42/EG). Remskydd flatbelt som standard (i EES-länder enl EU-direktiv 2006/42/EG). Centralsmörjning. Elektrisk dieselpåfyllning. ANMÄRKNINGAR Specifikationen beskriver möjliga utrustningar, inte vilka som är standard eller extra. Vad som är standard- eller extrautrustning varierar från land till land. Din säljare har aktuell förteckning på vad som ingår. Vikter är baserade på angiven utrustning i grundspecifikation. Vi förbehåller oss rätten att ändra specifikationer eller konstruktioner utan föregående meddelande.

8 931XC FORESTRY QUALITY Modernt skogsbruk handlar om ett helhetstänkande. Om hög produktivitet, låga driftskostnader och innovativ teknik. Om skonsam ergonomi och långsiktig ekologi. Om service och kundvård i en lyhörd kombination. Allt detta samlar vi i uttrycket Forestry Quality sådan kvalitet som behövs i skogen. Detta helhetstänkande genomsyrar allt vi gör, och har ett enda fokus: Din vardag. Vi strävar efter att du som maskinägare och förare alltid ska känna att relationen med Komatsu Forest genomsyras av närhet, kunskap och trygghet. Att vi förstår din situation och att vi använder all vår erfarenhet, kompetens och kapacitet för att möta dina behov. Jo, det är sant att Komatsu Forests teknikledande skördare, skotare och aggregat hela tiden förflyttar gränserna för vad som är möjligt med en modern skogsmaskin. Lika sant som att våra samverkande informationssystem och proaktiv service och support skapar helt nya förutsättningar för långsiktig lönsamhet. Men framför allt handlar Komatsu Forests löfte om helheten. Om de sammanlagda fördelarna i hela produktionskedjan och under hela maskinens livslängd. Idag och imorgon. Det är Forestry Quality. Komatsu Forest AB k931xc_b_se_ TR / Ågrenshuset
