860.4 SKOTARE. Maximalt högpresterande. Ännu snabbare starkare och flexiblare

Transkript

1 SE Maximalt högpresterande 860 SKOTARE Ännu snabbare starkare och flexiblare

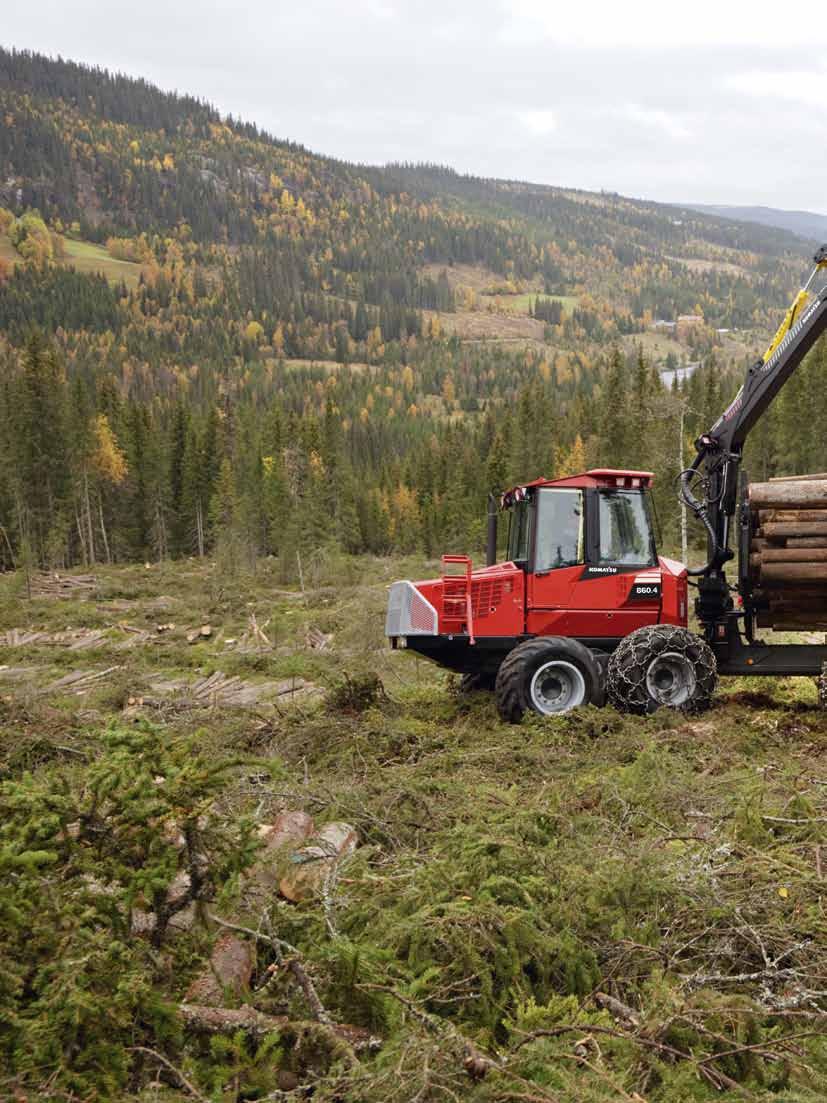

2 860.4 Komatsu är den nya versionen av en av marknadens mest flexibla och produktiva skotare. Det betyder att du får ännu mer gjort i såväl gallring som slutavverkning. Förklaringen ligger både i helheten och en rad detaljer, av vilka följande tillhör de viktigaste: Smidigheten Marknadens smidigaste 14 tonnare vid såväl transport som lastning och lossning. Motorkapaciteten Stark Tier 3 motor vars höga vridmoment vid låga varvtal ger en bränsleekonomi i världsklass. Köregenskaperna En ny vidareutvecklad boggi som ger suveräna köregenskaper, t ex extremt bra framkomlighet i såväl brant terräng som på mjukt/blött underlag.

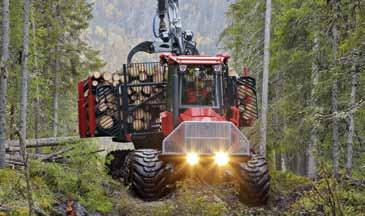

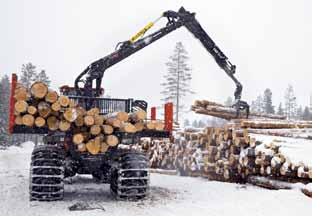

3 Prestandan Suverän prestanda i kranarbetet vid såväl lastning som lossning. Förklaringen ligger bl a i ett anpassat hydraulsystem i kombination med Maxi styrsystem och en överlägsen kran geometri. Produktiviteten Mer än 10 % större drag kraft, 174 knm, men fortfarande med samma låga bränsleförbrukning som föregångaren. Ny och mer än 10 % starkare kran, vilket ökar produktiviteten.

4 Arbetsglädje Suverän ergonomi, hög produktivitet och pålitlig driftsäkerhet gör varje arbetspass enkelt och roligt. Komatsu det nya namnet på maximal produktivitet Högpresterande förarmiljö med ergonomisk placering av knappar och spakar, oslagbar komfort samt optimal sikt. Informationssystem Kraftfullt och användarvänligt informationssystem, MaxiForwarder, som ger dig full kontroll på allt från maskinstyrning till drifts- och produktionsuppföljning. Redan föregångaren låg i täten. Nu med nya Komatsu får du ännu större försprång i allt från snabbhet och styrka till flexibilitet och tålighet. Det handlar om en vinnande kombination av befintliga och nya fördelar som optimerar lönsamheten, varje dag och arbetspass. Till de viktigaste nyheterna hör den nya vidareutvecklade boggin som tar kör- och arbetsglädjen till helt nya höjder. Några exempel: En enastående framkomlighet uppför och utför i brant terräng. Samma sak på mjukt och blött underlag där även skonsamheten är frapperande. Likaså Tillvalet Komatsu LoadFlex, nu med hydrauliskt höj- och sänkbara stöttor som tillval, ger ökad effektivitet och smidighet vid lastning, lossning och körning. ProTec tillval. Med vår unika kranspetslösning ProTec ökar du produktiviteten och sänker kostnaderna ytterligare.

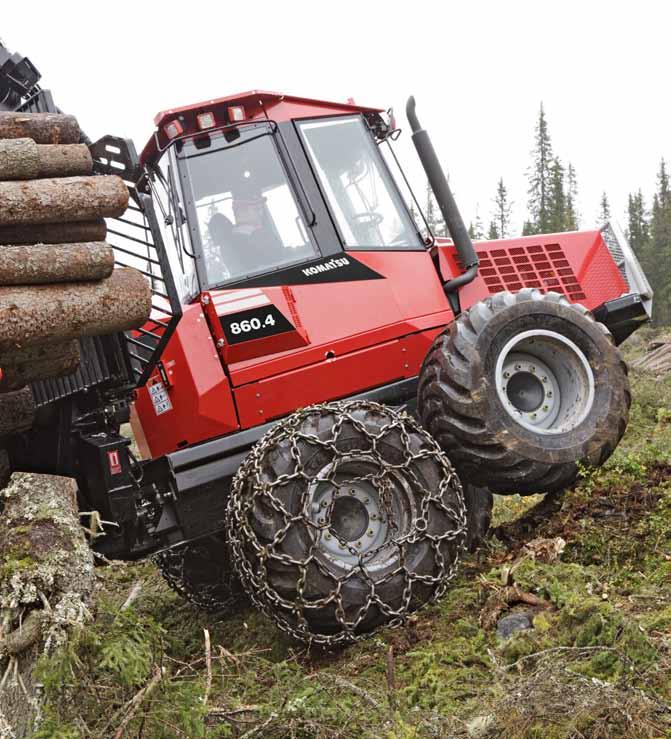

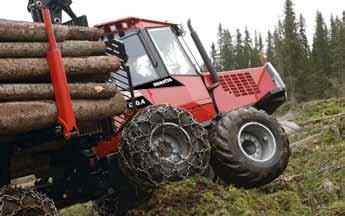

5 860.4 ger nya boogin en helt ny klivförmåga och förarkomfort över hinder. Precis som vid skråkörning där den redan tidigare suveräna stabiliteten nu är ännu påtagligare. Ny större arbetsförmåga får du med den 10 % ökade dragkraften i den starka och miljövänliga Tier 3-motorn, till samma låga bränsleförbrukning som förut. Lägg till det den 10 % starkare kranen med en redan tidigare överlägsen geometri och räckvidd så inser man att rymmer helt nya produktiva möjligheter. Och på tal om det, med den här skotaren får du dessutom en maximalt högpresterande förarmiljö med gott om svängrum, nära till allt och optimal sikt vid såväl körning som kranarbete. Och den exceptionella stabiliteten tack vare den unika midjekonstruktionen optimerar ytterligare både din och maskinens prestationsförmåga. Och inte nog med det: Servicevänligheten ligger i topp tack vare centraliserade smörjställen. Den imponerande lastkapaciteten och transporthastigheten kan du förbättra med det flexibla lastutrymmet Komatsu Loadflex, där nya hydrauliska stöttor inte minst gör gallring och bioenergiavverkning ännu effektivare. Det kraftfulla styr- och informationssystemet MaxiForwarder gör att du alltid har full koll. Vill du ha en skotare som definitivt är något utöver det vanliga, välj Komatsu Den nya boggin i kombination med Komatsus unika midjekonstruktion ger överlägsen framkomlighet och stabilitet.

6 tekniska specifikationer A HJulutrusninGsalternativ, fram och BaK, och maskinbredd (a) vid olika däckval Däckval Bredd (mm) 6WD (fram) 600/65x /55x /55x OBS! Måttangivelserna är nominella och kan variera beroende på tillverkningstoleranserna. Däckval Bredd (mm) 6 WD (bak) 600/55x26, /45x26, WD (fram/bak) 600/55x26, /45x26, vikt 6 WD 8 WD Vikt från: kg kg motor 66 CTA, 6 cyl turbo med Commonrail. Tier 3. Slagvolym: 6,6 l Effekt, max: 150 kw DIN (201 hk) vid r/min. Vridmoment: 800 Nm vid r/min. Bränsletank: 160 l Power (kw) SFC (g/kwh) Torque (Nm) ram/axlar Ex. på övrig utrustning: Hydraulsystem Flöde: Arbetstryck, max: Hydrauloljetank: Övrigt: Slät ram av höghållfast stål. Kraftig kugghjulsboggi. Dämpande boggistoppar. Dragpunkt fram och bak. Permanent smorda lager. Framaxel 6WD: Fast axel med navreduktion. Boggilyft. Planeringsblad. Enkrets lastkännande med variabel kolvpump. Slitskydd under boggilagring. 290 l/min vid r/min 26 MPa (260 Bar) 100 l Tryckfilter för hydrostatkretsen. Retur oljefilter för hydrostat och arbetshydraulik. Hydrauloljenivålarm. Bromssystem 2 krets, helhydrauliska multidiskbromsar. Hydraulisk ackumulator laddventil. Färdbroms/ Multidiskbromsar i oljebad. Arbetsbroms: Automatisk inkoppling vid arbete. Parkeringsbroms: Fjäderbroms med elhydraulisk manövrering. Katastrofbroms. Bromsprestanda: Uppfyller ISO och VVFS 2003:17. transmission Körhastighet: Dragkraft: Speed (rpm) Hydrostatisk transmission styrd av Maxi Forwarder. 6/8 hjulsdrift. Urkopplingsbar vagnsdrift. Driftspärrar fram och bak km/h kp (174 kn) Hytt. ergonomi Säkerhet: Stol: Säkerhetstestad. Rymlig, ljus med mycket god sikt. Värme och ljudisolerad. Uppfyller ISO 8082 (ROPS), ISO 8083 (FOPS) och ISO 8084 (OPS). Alternativ hytt som även uppfyller WCB OPS G603. Alternativa val av ergonomiskt utformad stol med nackstöd som möjliggör individuell anpassning av sittdyna, rygg och svankstöd, armstöd och spakpaneler.

7 860.4 Rutor: Värme/ventilation: Ljudnivå: Vibrationer: Övrigt: Ex. på övrig utrustning: Skyddsruta i bakre sidorutor och bakruta. Helautomatisk värme och kylanläggning ACC. Filtrerad tilluft. Enligt ISO standard Enligt ISO standard Vindrutetorkare och spolare på fram och bakruta. Solskyddsgardiner. Radio med MP3 spelare. Luftventilerad stol. Matlådevärmare. Kylbox. Sidotorkare. Allergifilter 3 µ (my). Extra golvmatta för enklare rengöring. Brandsläckare, 2 kg. lastutrymme 6 WD 8 WD Bruttolast: kg kg Lastarea: 3,3 4,5 m2, hydrauliskt växande Lastbankar: Mont. på linjaler, flyttbara Ex. på övrig utrustning: Alternativa grindar. Breddningssats för utökad lastarea upp till 4,8 m2. Komatsu LoadFlex, med hydrauliskt höj och sänkbara stöttor. Kran och Grip Kran: CRF 11 Räckvidd: 7,8 m Lyftmoment, brutto: 126 knm Vridmoment, brutto: 28,7 knm Rotator: G121 och svängdämpad länk. Grip: Komatsu G28 Ex. på övrig utrustning: CRF 11 C (Combikran med räckvidd 9,6/10 meter). Komatsu ProTec. Komatsu G36 alt. G36HD grip. Multiplate länk. styrning Hydraulisk midjestyrning. Spakstyrning: Lastkännande (LS) proportionell styrning från kranreglage/vippa. Rattstyrning: Lastkännande (LS) proportionell servo. Styrutslag: +/ 42 elsystem Spänning: Batterikapacitet: Generator: BelysninG Ex. på övrig utrustning: 24 V 2 x 140 Ah 2 x 100 A Mer än 30 lux i arbetsområdet. Halogen. Xenon belysning. Arbetsbelysning bak (Halogen eller Xenon) styr- och informationssystem MaxiForwarder är ett CAN baserat styrsystem där du kontrollerar maskinens samtliga funktioner med stöd av en användarvänlig PC. Systemet innehåller funktioner för inställning av kranfunktioner, kontroll av transmission, dieselmotor och övriga maskinfunktioner. Systemet erbjuder också driftuppföljning, felsökning och larm. PC, basutrustning 2 alternativa datorer MaxiPC X20 MaxiPC X Processor Intel Atom 1,6 GHz Intel Pentium 1,4 GHz RAM 1 GB 1 GB Hårddisk 40 GB 40 GB Skärm USB portar (inkl. skärm) 7 st 8 st Seriella portar 3 st 2 st Operativsystem Windows XP Pro Windows XP Pro Exempel på övrig utr. Skärm 12, Slavskärm 10, DVD, till MaxiPC X20: A4 skrivare, GPS mottagare Exempel på övrig utr. till MaxiPC X: DVD, A4 skrivare, GPS mottagare exempel på övrig utrustning Sprinkleranläggning. Halvautomatisk vattenbaserad brandsläckning. Uppfyller RUS 127. Handbrandsläckare. 2 x 6 kg ABE 3. Pulversläckare. Instruktionsbok i pappersformat (även elektronisk i Maxi). Reservdelsbok i pappersformat (även elektronisk i Maxi). Dieselvärmare. 9,1 kw inkl. tidur. Hydrauloljevärmare. Miljöanpassad hydraulolja. Band, kedjor. Verktygslåda med verktyg. Centralsmörjning. Backkamera som standard (i EES länder enl EU direktiv 2006/42/EG). Vakuumpump. För skotare utan planblad: Plattformar till stegarna över vänster framhjul och hydraultank som standard (i EES länder enl. EU direktiv 2006/42/EG). Remskydd flatbelt som standard (i EES länder enl EU direktiv 2006/42/EG). anmärkningar Standard och extrautrustning är mark nads anpassade och varierar från land till land. Specifikationen beskriver möjliga utrustningar, inte vilka som är standard eller extra. Vikter är baserade på angiven utrustning i grundspecifikation. Vi förbehåller oss rätten att ändra specifikationer eller konstruktioner utan föregående meddelande.

8 860.4 Varför en Komatsu skotare? Hög produktivitet, låga driftskostnader, innovativ teknik, suverän förarmiljö det här är bara några exempel på de fördelar som gör Komatsu till en av världens bästa skogsmaskiner. Bakom finns en målmedveten strategi att hela tiden vidareutveckla vinsterna i att äga en Komatsu-skotare. Denna strategi utgår från följande huvudområden. Ergonomi Din skotare är en mobil arbetsmiljö där förarens förutsättningar att kunna prestera maximalt utan att bli trött är en avgörande framgångsfaktor. Det här är en viktig utgångspunkt som hjälpt oss utveckla viktiga ergonomiska fördelar hos Komatsu-skotarna. Bra exempel är stabiliteten och förarmiljön med perfekt sikt under såväl körning som kranarbete. Ekonomi Strävan efter optimal lönsamhet är en av de viktigaste drivkrafterna i den kontinuerliga utvecklingen av Komatsus skotare. Varje liten åtgärd som ger ännu större produktivitet och tillförlitlighet, sänkta kostnader och större tidsbesparingar är intressant. Konkreta och mätbara exempel hos Komatsus skotare idag är energisnåla motorer, hög driftsäkerhet och den oöverträffat höga produktiviteten per tidsenhet. Produktivitet Mer gjort på kortare tid - det är en ständigt återkommande kommentar vi får från dem som gått från andra maskiner till Komatsu-skotare. Skälen är många och finns både på detalj- och helhetsnivå. Till de viktigaste hör högpresterande förarmiljö, överlägsen krangeometri och stor smidighet och snabbhet. Eftermarknad Snabb och kompetent service har stor betydelse för skogsmaskinens prestanda och ekonomi. Här är våra väl utbyggda servicenät en trygghet för dig som Komatsuägare. Välutbildade tekniker borgar ytterligare för din trygghet då dessa är experter på Komatsu maskiner. En annan fördel är ProSelect, vårt speciella koncept för tillbehör och förbrukningsvaror. Sortimentet bygger på ett urval av artiklar som alla håller högsta kvalitet och är anpassade till såväl Komatsus maskiner som andra professionella skogsmaskiner. Miljö Skogen är en viktig och känslig del av den globala ekologin. Därför granskas varje ny Komatsu-produkt med alla ingående komponenter ur ett såväl aktuellt som långsiktigt miljöperspektiv. Det har lett till konkreta miljövinster som högeffektiv avgasrening och lågt, jämnt fördelat marktryck hos Komatsus skotare. Miljöomtanken genomsyrar även vårt breda utbud av tillbehörs- och förbrukningsvaror som t ex speciella, lätt nedbrytbara miljöoljor. Globalitet Komatsus skotare finns över hela världen. De har därför anpassats för att leverera optimal lönsamhet oavsett under vilka förhållanden de verkar. Samma grundtanke finns bakom det globala service- och återförsäljarnät som dagligen stöttar alla tusentals Komatsu-ägare. Komatsu Forest AB k860_4_b_se_ TR Reklambyrå / Ågrenshuset
