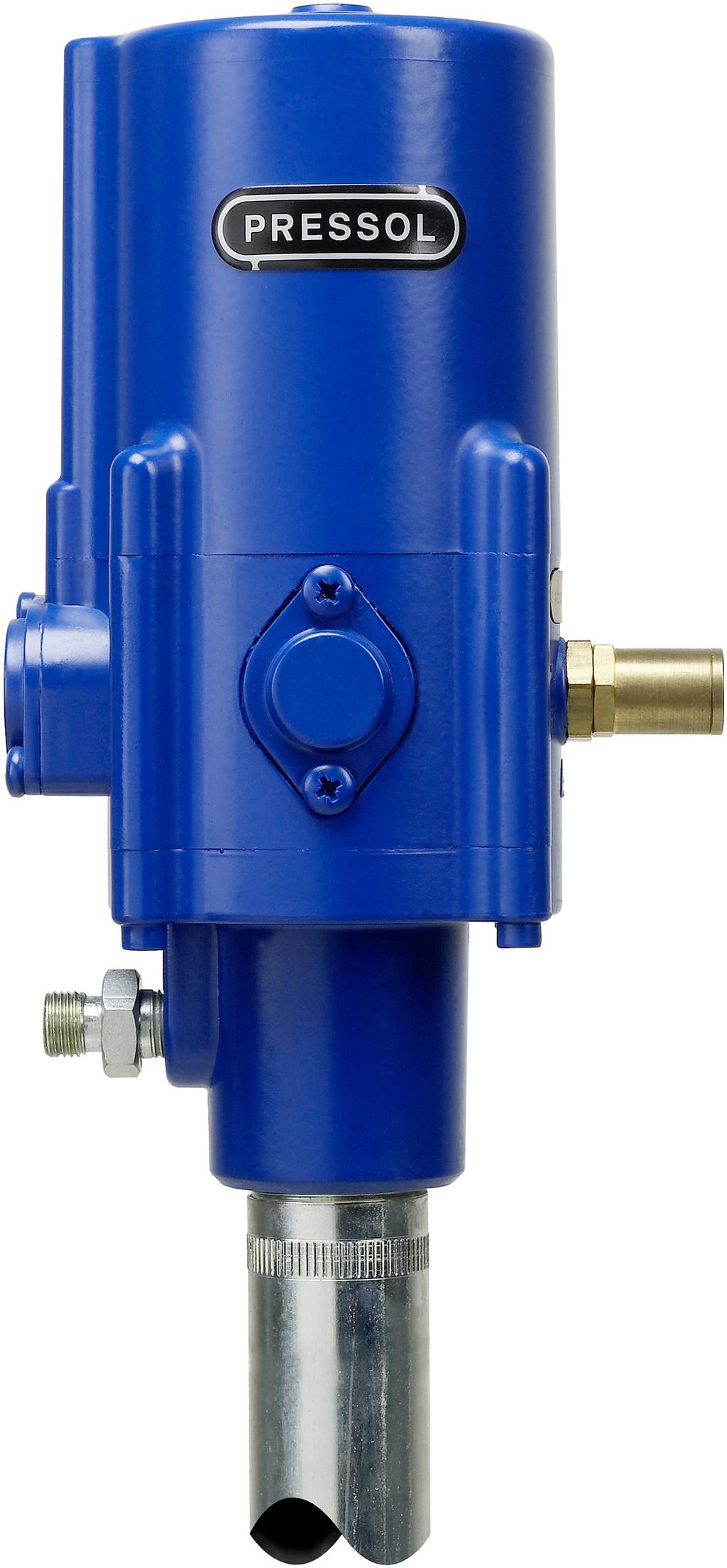

1 Tryckluftsdriven fettpump 50:1 och kompletta fettsystem A411 S

2 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 Innehåll 1. Allmänna uppgifter Ändamålsenlig användning Konstruktions- och funktionsbeskrivning Tekniska data Användningsområde Krav på uppställningsplats Injustering av FLR-enheten 4 2. Allmänna säkerhetshänvisningar Förklaring till förekommande säkerhetshänvisningar Hänvisningar beträffande arbetsskydd Faror vid hantering av fettpumpen 6 3. Montering 7 4. Idrifttagning 7 5. Användning Fatbyte 8 6. Skötsel 8 7. Tillbehör 9 8. Felsökning 9 9. Reparationer / service EG-försäkran om överensstämmelse Sprängskiss Allmänna uppgifter 1.1 Ändamålsenlig användning Denna pump kan utan vidare användas för smörjfett och universalfett från NLGI 0 till NLGI 2 vid såväl inbyggnad i ledningssystem av medellängd som för smörjning direkt från fat. Till ändamålsenlig användning hör också, att driftinstruktionen följs, och att den måste läsas igenom i sin helhet, innan pumpen tas i drift. All användning utöver detta (andra medier, våldsam hantering) eller förändringar på eget initiativ (ombyggnad, tillbehör av annat fabrikat) kan medföra fara och räknas som icke ändamålsenlig. För skador, som har orsakats genom icke ändamålsenlig användning, ansvarar användaren. Släpp ut trycket ur anläggningen, innan reparations- eller underhållsarbeten påbörjas. Låt reparations- och underhållsarbeten endast utföras av kvalificerad fackpersonal. I samband med reparationer får endast reservdelar i originalutförande användas, i annat fall förlorar garantin sin giltighet. 1.2 Konstruktions- och funktionsbeskrivning Denna fettpump kan utrustas med olika tillbehör från PRESSOL. Hela pumphöljet är av pressgjuten zink. Kolvstången är av rostfritt härdat stål. Komponenterna i styrningen är av hållbart syntetmaterial av hög kvalitet. Samtliga tätningar av polyuretan och perbunan är anpassade till pumpens användningsområde. 2

3 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 1.3 Tekniska data Typ 50:1 Tryckförhållande 50:1 Maximalt lufttryck bar 10 Minimalt lufttryck bar 2 Rekommenderat lufttryck bar 8 Slagvolym motor cm Slagvolym pump cm 3 8 Antal slag vid 8 bar * slag/min 220 Avgiven fettmängd vid 8 bar * g/min 1100 Pumptryck vid 8 bar tryckluft bar 400 Luftförbrukning vid 8 bar tryckluft l/min 400 Tryckluftanslutning G ¼ i Anslutning på sugsidan Ø/mm 35 Anslutning på trycksidan G ¼ a Ljudnivå vid tomgång enligt ISO (2 m avstånd) db (A) 78 Ljudnivå vid belastning enligt ISO (2 m avstånd) db (A) 77 Vikt kg 8,4 * vid fritt utlopp Tabell 1-3: Tekniska data 1.4 Användningsområde Denna pump är avsedd för frammatning av smörj- och universalfetter från konsistensgrad NLGI 0 till NLGI 2 ur originalförpackningar. 1.5 Krav på uppställningsplats Denna fettpump är konstruerad att användas inomhus. Uppställningsplatsen måste väljas så, att pumpen har möjlighet att arbeta störningsfritt. Den pneumatiska pumpen måste användas tillsammans med en FLR-enhet (dimsmörjare med luftregulator och vattenavskiljare) annars gäller inte garantin! Dessutom måste man ovillkorligen vara uppmärksam på, att pumpen måste användas med en tryckregleringsventil. Om tryckregleringsventilen ställs in på 8 bar, kommer pumpen upp i rekommenderat arbetstryck. Därmed förhindras eventuella skador på tillbehör, otäta ledningar och det är skonsamt för pumpen. Vid nyinstallerade anläggningar måste ledningarna ovillkorligen rengöras från metallspån och andra föroreningar, innan de tas i drift. Var också uppmärksam vid fatbyte att inte pumpen resp tillbehören inte förorenas av spån, sågspån, sand m m. I enlighet med 19 i den tyska WHG är användaren av en sådan anläggning förpliktigad att alltid se till, att ovan beskrivna krav på uppställningsplatsen är uppfyllda. 3

4 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 1.6 Injustering av FLR-enheten Art.nr (äldre version): Med denna FLR-enhet skall justering ske till Position 1 som visas i diagrammet. Skruva in mässingskruven i botten och öppna den därefter 1 varv. 4 Art.nr (nya version): Med denna FLR-enhet skall justering ske med mässingskruven som förklaras i diagrammet.

5 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 2. Allmänna säkerhetshänvisningar 2.1 Förklaring till förekommande säkerhetshänvisningar Säkerhetshänvisningarna i denna driftsinstruktion skiljer mellan olika riskklasser. De olika riskklasserna har i denna bruksanvisning märkts med följande varningsord och symboler: Symbol Varningsord Följder, om säkerhetsbestämmelserna inte beaktas Varning (Eventuell fara för dödsfall eller svåra kroppsskador) Risk för lätta eller medelsvåra personskador eller materialskador Eventuell risk för lättare eller medelsvåra kroppsskador eller sakskador Därutöver används ytterligare en beteckning, som ger allmänna råd för hantering med produkten. Symbol Varningsord Betydelse Hänvisning Baskunskaper eller tips för rätt hantering av produkten 2.2 Hänvisningar beträffande arbetsskydd Fettpumpen är koncipierad och byggd med hänsyn till gällande krav för säkerhet och hälsa i enlighet med relevanta EG-direktiv. Trots allt för produkten med sig faror, om den inte används ändamålsenligt och omsorgsfullt. Innan fettpumpen tas i drift, bör därför denna användningsinstruktion noggrant läsas igenom och lämnas vidare till andra personer, som eventuellt senare använder pumpen. För användning av fettpumpen gäller i varje enskilt fall de lokala föreskrifterna för säkerhet och förebyggande av olycksfall samt säkerhetsinstruktionerna i denna driftinstruktion. Under garantitiden får pumpen endast öppnas av personal från PRESSOL-Service. Innan pumpen öppnas, måste ovillkorligen lufttillförseln stängas av och fettpistolen aktiveras, så att pumpen blir trycklös. Även efter/före arbetstiden ska tryckluften av säkerhetsskäl stängas av, så att pumpen inte står under tryck. Följ också alla lokala föreskrifter och påbud från GAA och miljöskyddsmyndigheter för hantering av smörjmedel. Om fettpumpen installeras felaktigt eller används för icke avsett ändamål, föreligger risk för person- eller sakskador! Innan fettpumpen tas i drift, måste hela denna användningsinstruktion läsas igenom noggrant. 5

6 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 2.3 Faror vid hantering av fettpumpen Varning! Skadade tillbehörsdelar kan orsaka person- och sakskador! Sug- och tryckledningarna får inte vara knäckta, vridna eller töjas. Samtliga tillbehörsdelar måste under användningstiden kontrolleras med hänsyn till nötning, sprickor och andra skador. Skadade tillbehör måste omgående bytas ut mot reservdelar i originalutförande från PRESSOL. Vad gäller användningstiden hänvisar vi till uppgifterna i ZH 1/A eller DIN 20066, del Fett kan orsaka miljöskador! Var uppmärksam på vattenhushållningslagen (tyska WHG) och resp lands maskindirektiv. Övertryck kan medföra, att fettpumpen eller tillbehör sprängs sönder! Överstig aldrig det maximala lufttrycket som är angivet i kapitel 1.3. Använd enbart original tillbehör enligt DIN Övertryck vid smörjstället kan förstöra smörjnippeln, lager och maskiner som skall smörjas! Överstig aldrig det maximala lufttrycket som är angivet i kapitel 1.3. Följ maskintillverkarens anvisningar för underhåll och service. 6

7 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 3. Montering Fettpumpen levereras i färdigt monterat skick. Beroende på utförande kan eller måste tillbehören monteras. Hänvisning Var under montaget uppmärksam på renlighet och se till, att alla tillbehörsdelar har exakt förbindelse med pumpen. Använd lämpliga tätnings- och klistermedel (t ex teflonband). Ta bort locket från fettbehållaren (pos 1). Sätt i följelocket i behållaren (pos 2) och tryck följelocket framåt tills fett kommer ut från öppningen i mitten. Sätt fast pumphållaren (pos 3) på fettbehållaren (pos 1), och centrera den över öppningen mitt på följelocket (pos 2). Skjut upp dammlocket (pos 4) på fettpumpens pumprör (pos 5) och sätt in båda mitt igenom pumphållaren (pos 3) och följelocket (pos 2) i fettbehållaren (pos 1). Sätt fast högtrycksslangen med dess tillbehör (Z-led, fettpistol, m m) på pumpens utgång (pos 5.1). Nu är pumpen klar att tas i drift. 4. Idrifttagning Arbeta aldrig på en pump som är i drift! Montage eller demontage av tillbehör får endast ske, om pumpen är avstängd och systemet trycklöst. Etablera förbindelsen mellan fettpumpens tryckluftanslutning (pos 5.2) och ledningsnätet. Pumpen börjar arbeta. Använd fettpistolen, tills fettet kommer ut utan luftblåsor. Stäng fettpistolen. När pumpen har kommit upp i det inställda arbetstrycket, stannar den automatiskt. Fettpumpen är klar att användas. 5. Användning Varning! Fettpumpen når ett arbetstryck av 400 bar! Använd alltid lämplig skyddsutrustning (läderhandskar, skyddsglasögon) vid arbetet med fettpumpen. Rikta aldrig fettpistolen mot egna kroppsdelar eller andra personer. Pumpa inga förorenade medier! Var uppmärksam på, att det fett som skall pumpas inte innehåller några föroreningar. 7

8 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 Bild 5-1 Bild 5-2 Tryck hydraulmunstycket i axial riktning mot smörjnippeln. (Bild 5-1) Aktivera fettpistolen och tryck in lämplig mängd fett i smörjstället. Demontera hydraulmunstycket från smörjnippeln med roterande rörelser. (Bild 5-2) 5.1 Fatbyte Hänvisning När smörjningen är avslutad och / eller fettpumpen inte behövs under en längre period, bör tryckluftförsörjningen stängas av vid snabbkopplingen för att förhindra läckage och att fettpistolen aktiveras av misstag. Arbeta aldrig på en pump som är i drift! Byte av fat eller behållare får endast ske, när pumpen är avstängd och systemet trycklöst. Stäng av tryckluften från ledningsnätet. Aktivera fettpistolen, tills inget fett kommer ut. Vid 200-l-fat kan följelocket (pos 2) lossas från fatbottnen med hjälp av tryckluft. Pressa då med en utblåsningspistol via slangen (pos 6) tryckluft under följelocket. Demontera pump, dammlock, pumpbehållare och följelocket i omvänd ordning enligt beskrivning under punkt 3 (Montering). 6. Skötsel Hänvisning Ställ inte fettpumpen med pumpröret på golvet. Då undviker du nedsmutsning och skador med därav följande produktionsavbrott och reparationskostnader. För att kunna garantera pumpens felfria funktion rekommenderar vi, att ljuddämparen och filterelementet i luftinsläppet rengörs då och då. Om pumpen används utan FLR-enhet, måste man beroende på pumptyp regelbundet spruta in 2-3 droppar olja i nippeln för anslutningen av luft. Fettpumpen kräver i princip ett minimum av skötsel och underhåll. I enlighet med 19i i den tyska WHG är det användarens skyldighet, att med regelbundna mellanrum kontrollera och vid behov byta ut följande komponenter, detta för att undvika miljö-, sak- och personskador: Pumphus Högtrycksslang Fettpistol Förbindelseledningar 8

9 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 7. Tillbehör Se handboken verkstadsteknik eller under Hänvisning 8. Felsökning Störningsfri funktion av Din fettpump kan endast garanteras, om reservdelar i originalutförande från PRESSOL används. För att undvika störningar och risker, bör man endast använda reservdelar i originalutförande. Störning Orsak Åtgärd Motorn arbetar inte eller endast mycket långsamt. Lufttrycket är för lågt. Ljuddämparen (pos 20) eller filtret (pos 11) är smutsiga. Ställ in lufttrycket på minst 3 bar. Rengör ljuddämpare och filterelement. Motorn arbetar, men kapaciteten är för låg. Filtret (pos 41 är smutsigt. Fetthinken är bucklig. Luftblåsa i fettet. Rengör filtret. Pressa följelocket under bucklan. Lyft upp pumpen ur hinken. Stöt hinken flera gånger mot golvet, tryck efter följelocket, och ställ ner pumpen i hinken igen. Aktivera fettpistolen och anslut tryckluften. Pumpen arbetar, men utan att bygga upp trycket. Fettet är för styvt/hårt. Friktionsförlust i rör- eller slangledning. Föroreningar eller skador på tätningar eller ventiler i pumpenheten. Använd endast fett med max konsistensgrad 2 enligt NLGI. Använd inget fett under 15 C. Välj så korta ledningar som möjligt och sätt pumpen centralt i systemet. Rengör delarna och byt ut dem. Luft tränger ut vid ljuddämparen (när pumpen står stilla). Tabell 8-1: Felsökning Kolven (pos 5) är skadad. Byt ut hela kolven (Art nr ). O-ringar eller tätningsytan på fördelaren (pos 19.6) är skadade. Byt ut delarna. Använd en hel reservdelssats (Art nr ). Om de i tabell 8-1 beskrivna åtgärder inte har löst problemen, bör Du ta kontakt med vår kundservice (adress se kapitel 9). 9

10 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 9. Reparationer / service Denna fettpump har utvecklats och konstruerats i enlighet med högsta kvalitetsstandard. Skulle trots alla kvalitetsåtgärder något problem uppstå, ber vi dig ta kontakt med vår serviceavdelning: PRESSOL Schmiergeräte GmbH Tel Fax service@pressol.com 10. EG-försäkran om överensstämmelse Härmed bekräftar vi, att nedan beskrivna produkt i sin koncipiering och konstruktion, samt i det av oss sålda utförandet motsvarar de tillämpliga EG-direktiven. Vid förändringar på produkten utan vårt godkännande förlorar denna försäkran sin giltighet. Beteckning för produkten Pneumatisk pump 50:1 Produkttyp Pneumatisk pump Tillverkningsår se typskylt Använda europeiska standarder EG-direktiv för maskiner tillägg 1 89/392 EWG direktiv från /368/EWG ändring från /68/EWG ändring från Tillämpade nationella standarder DIN EN 292, del 1, del 2 DIN EN PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker 10

11 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 11. Sprängskiss Nr. Beteckning Artikelnummer 1 Övre kåpa O-ring Mutter Bricka Kolv Distansbricka Skruv Bricka O-ring Mellan kåpa Filterelement Reducering Kontrollarm Hylsa Tryckfjäder O-ring Insats Skruv Reparationssats fördelare Klammer Glidhylsa O-ring O-ring O-ring Fördelare Ljuddämpare Hållare Reparationssats kolvstång O-ring Kolvstång Slid Kolvstång O-ring Reparationssats anslutningsfläns Anslutningsfläns Glidlager O-ring Bricka Stödbricka

12 S Användningsinstruktion Tryckluftsdriven fettpump 50:1 Nr. Beteckning Artikelnummer 24.6 Läppring Spårring Skruv Låspinne Tryckstång Längd 176 mm Längd 238 mm Längd 376 mm Längd 476 mm Längd 776 mm Kula Tryckkolv Mutter Anslutningsstång O-ring Rör Längd 229 mm Längd 291 mm Längd 429 mm Längd 529 mm Längd 829 mm Adapter Läppring Övre kåpa Spårring Läppring Ventilkona Ventilhus Filter Spårring Bricka Mutter Bottenrör Tabell 11-1: Förklaring till bild

13 Användningsinstruktion Tryckluftsdriven fettpump 50:1 S 24 Bild 11-1: Sprängskiss över Tryckluftsdriven fettpump 13

14 Pressol Schmiergeräte GmbH Parkstraße Falkenstein Germany Tel Fax info@pressol.com
