Elektrostatiskt Filter MANUAL EFX300 - EFX600 Dec. 11

Transkript

1 1. FÖRPACKNING OCH TRANSPORT Under transport, hantering och lagring ska kontrollenhetens yttre delar skyddas mot alla typer av skador. Kontrollera att varorna är oskadade vid leveransen för att undvika eventuella extrakostnader. Tillhandahåll lämplig utrustning för att lasta av varorna. Filtret levereras i kartong och skyddas av polystyrenmaterial. Vi rekommenderar att ni behåller alla förpackningar om filtret måste skickas tillbaka till tillverkaren eller återförsäljaren för underhåll eller reparation. 2. AVSEDD ANVÄNDNING För att bibehålla filtreringsprestanda med hög verkningsgrad är det nödvändigt att man filtrerar endast de föroreningar som filtret är anpassat till, och fortsätta med regelbundet underhåll. FÖRORENANDE ÄMNEN SOM KAN FILTRERAS AV FILTRERINGSSYSTEMET Rengörningsenheten kan användas i samtliga fall där de förorenande ämnena är: Torr rök (filtret kan inte producera, och därefter klumpa ihop feta partiklar eller vätskeämnen i den elektrostatiska cellen) Mycket fint damm (ner till 0,3 µ) Elektriskt laddad rök De vanligaste filtrerade föroreningar i detta system är: förorenande partiklar från PM10, PM2, 5 upp till PM1. FÖRORENANDE ÄMNEN SOM INTE KAN FILTRERAS AV FILTRERINGSSYSTEMET Rengörningsenheten är inte lämplig för filtrering av ämnen med följande egenskaper: vattenångor, även i låga koncentrationer oljebemängda ångor stora mängder damm järnfilspån och restprodukter i allmänhet gaser Det elektrostatiska filtret får inte utsättas för följande ämnen: Finfördelat metalldamm Rök bildat vid förbränning av organiskt material och inte trä, kol, olja, diesel, bensin, etc. explosiva miljöer 3. MÅTT EFX600 EFX Luftens riktning är den som pilarna visar

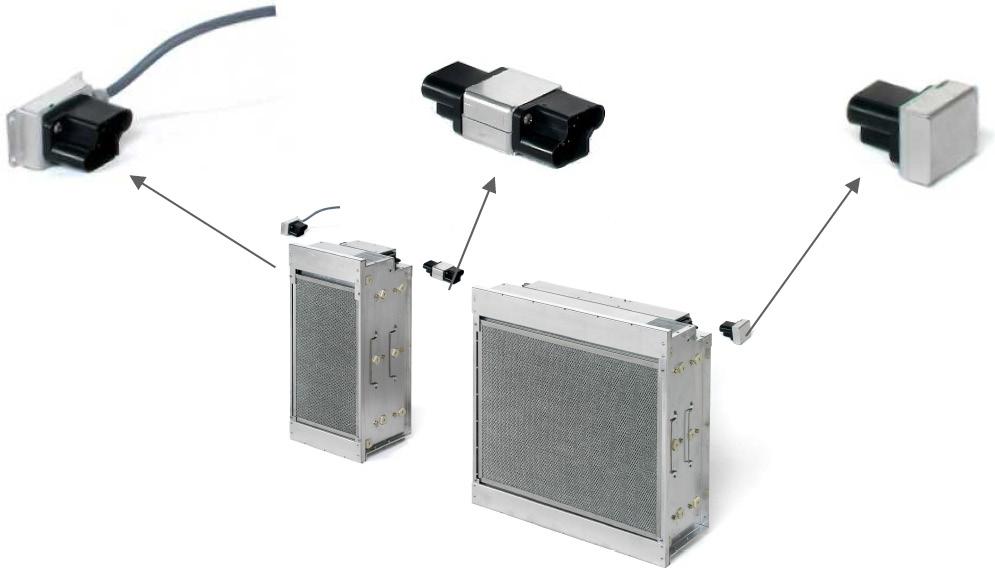

2 4. INSTALLATION För enkel installation är det nödvändigt att använda C-profilen, där det elektrostatiska filtret går in enligt nedan. Detta filter matas med en enfasspänning på 230 V 50/60 Hz till lämplig kontakt (1) CA. Om flera filter skall användas, måste man använda en kopplingsplint (2) CG för strömförsörjning till nästa filter. I skyddskåpan är det nödvändigt att använda en täckt slutkontakt CT av säkerhetsskäl (3). (1) Nätanslutningskontakt CA (2) Sammankopplingskontakt CT (3) Slutkontakt 6 CG INSTALLATIONSSTEG Dubbelhäftande tejp på baksidan 1. Anslut nätkontakten till en cell, ta bort skyddet på den dubbelhäftande tejpen på baksidan av kontakten, rengör bottenytan ordentligt och skjut in filtret i C-profilen som finns i ramkonstruktionen.

3 2. Tryck in cellen helt för att vara säker på att den dubbelhäftande tejpen på kontakten fortfarande är fästad vid nedre väggen. 3. Dra ur cellen utan att ta bort kontakten som sitter fast i botten. 4. Fäst nätkontakten med fyra specialskruvar. Hål där kontakten skall fästas 5. Sätt i filtren, det ena efter det andra med kopplingsboxen mellan varje par.

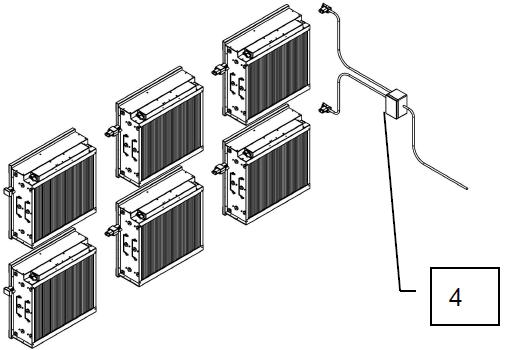

4 Yttre skyddskåpa Knäppfäste för att sätta i låsskruven på skyddskåpan Monterat filter 6. Sätt skyddskåpan på plats vid toppen av det sista filtret och fixera den mekaniskt med avsedd skruv. Detta är ytterligare en säkerhetsanordning för att undvika oavsiktlig elektrisk kontakt. INSTALLATION AV TVÅ ELLER FLERA FILTERRADER Om man behöver ansluta två filterrader elektriskt är det nödvändigt att använda anslutningsboxen (4). På så sätt behöver man endast: en nätkontakt en filterkontroll en larmsignal 4.1. MIKROBRTYRARE Som en säkerhetsanordning måste det finnas en mikrobrytare som kan stänga av strömmen från filtren genom att öppna dörren utan att först slå av strömmen genom att dra ut kontakten. Luftbehandlingsaggr. Dörr 4.2. UPPSTART AV FILTREN Elektrostatiska filter kan strömförsörjas enbart när fläkten är på / arbetar. Detta sker via direktanslutning till elektriska kontakter.

5 4.3. KOPPLINGSSCHEMA Den medföljande nätadaptern CA levererar 230V 50/60 Hz ström för en effekt på 20 watt till varje EFX600 filter och 10 watt för EFX300 filtret. Den andra möjligheten är att ha en extern larmsignal från filtren via lämpligt tillbehör. Hur man ansluter en enda strömkabel och aktiverar det elektrostatiska filtret. NÄTKONTAKT FÖR FILTER EFX STRÖMFÖRSÖRJNING TILL RELÄER, 5 +24VDC KOPPLINGSDIAGRAM FÖR RELÄER MED AVSEENDE PÅ RÄTT POLARITET. RELÄ 5-24 VDC 1 = L/+ 2 = NEUTRAL 3 = NEGATIVE COIL RELAY 3 = NEGATIVE SUPPLY RELAY 4 = NEGATIVE TERMINAL ROW 5 = CONNECTION START/STOP 6 = CONNECTION START/STOP STRÖMFÖRSÖRJNING 230V/50-60Hz OPEN = STOP CLOSE = START KOPPL. PLINT 3 KOPPL. PLINT 4 Hur man ansluter strömförsörjningen, aktiverar det elektrostatiska filtret och den externa filterkontrollen. Elektrisk anslutningsbox 190 x 140 x 70 IP65 Filter 1 - Strömförsörjning Filter 2 - Strömförsörjning Filter 3 - Strömförsörjning LARMRELÄ SVART BRUN GRÅ BLÅ Brygga Start/ Stopp Larmkontakt

6 Elektrisk anslutningsbox 190 x 140 x 70 IP65 Filter 2 - Strömförsörjning Filter 1 - Strömförsörjning Filter 3 - Strömförsörjning PE PE F N M LARMRELÄ SVART GRÅ BRUN GRÅ BLÅ BLÅ SVART BRUN Säkerhetsbrytare Strömförsörjning Start/ Stopp Brygga Larmkontakt Hur man ansluter strömförsörjningen, aktiverar det elektrostatiska filtret, det externa filtret och säkerhetsbrytaren SFS315 (tillval) inklusive anslutningsboxen TBC920 eller TBC925 (tillval).

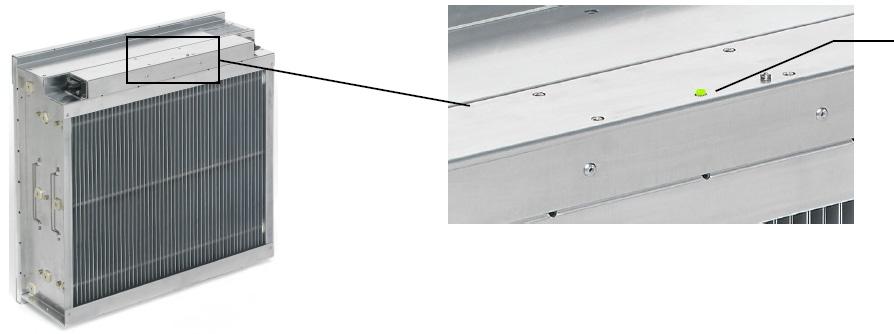

7 SIGNALER TILL DEN ELEKTRONISKA KRETSEN LED I det elektrostatiska filtret finns ett signalsystem med grön lysdiod som gör det möjligt att se korrekt funktionalitet direkt över filtret inne i luftbehandlingsaggregatet. Fast grönt sken betyder att filtret fungerar korrekt, blinkande ljus indikerar blockering av filtreringen, och att det är nödvändigt att åtgärda orsaken till blockeringen. Om lysdioden inte lyser måste de elektriska anslutningarna kontrolleras. Elektriska egenskaper Beskrivning Bus bar/spänning Frekvens Effektförbrukning EFX V 50/60 Hz 16 W EFX V 50/60 Hz 9 W 7. Arbetsparametrar Filtreringseffektivitet på 0,5 µ förorenade partiklar Effektivitet i % 99,8 99,5 97,3 93,2 EFX EFX Luftmängd i m 3 / h Tryckfall i Pa EFX EFX Luftmängd i m 3 / h Tryckfallet förblir konstant under filtrets hela livslängd.

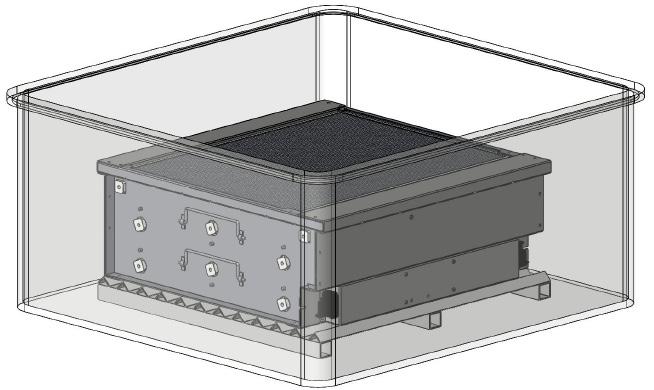

8 7. FILTERUNDERHÅLL För att utföra korrekt underhåll, skall man först av allt dra ur förfiltret ur cellen genom att lyfta det ungefär en centimeter enligt bilden nedan. Erforderligt material för filtertvätt: 1. Plast eller (INOX) stålkar / balja med botten upphöjd 2-3 cm för att smutsen skall rinna åt sidan. 2. Rengöringsmedel (vi rekommenderar ett alternativ från AP). 3. Handskar och skyddsglasögon. 4. Lämpliga kläder. 5. Rinnande vatten. Använd en ram för att hålla filtren ett stycke över botten av karet / baljan (för att smutsen skall kunna samlas på botten). Förbered karet med ljummet vatten (max 45 C) eller kallt beroende på vilken typ av tvättmedel som används. Tillsätt lösningen och följ instruktionerna på etiketten. Gör på följande sätt: a. doppa cellen i karet b. lämna den i karet enligt instruktionsanvisningarna eller tills smutsen är helt upplöst c. ta ut cellen, låt den dropptorka över karet, skölj den ordentligt under rinnande vatten och se till att inte bryta joniseringsledningarna. d. låt cellen torka lutad mot träplankor eller placera den i torr ugn med en max temperatur på 60 C. e. Se till att cellen har rengjorts och torkats ordentligt. Sätt sedan in den igen på sin plats enligt instruktionerna på etiketten som sitter på dörren. ram OBS. Vissa typer av alkaliska rengöringsmedel kan lämna rester på ytan av blad och isolatorer, återstoder (kvarvarande spår av smuts) som inte kan avlägsnas med en enkel sköljning och orsaka spänningsfall och därmed effekförlust i cellen vid väderförhållanden med upp till 50% luftfuktighet. För att undvika detta fenomen, kan man låta cellen ligga i blöt i några minuter i en sur lösning. Därefter sköljer man den igen. Tvätta förfiltret på samma sätt. Under tvättningen, måste det hanteras med varsamhet för att förhindra deformation eller skada genom att det viks eller utmattar avfiltreringsvävnaden. Om underhållet inte görs i enlighet med de bestämmelser som ges här tar tillverkaren inget ansvar för eventuella fel eller skador eller bristande funktionsförmåga. ATT AVLÄGSNA RENGÖRINGSMEDLET Vätskan ska inte spridas i miljön och utan tas om hand som FARLIGT AVFALL, giftigt och skadligt samt lämnas till återvinningscentral. Vi rekommenderar starkt att användare vidtar åtgärder för att analysera ett prov innan det skickas till återvinning eller destruktion.

9 ALLMÄN KONTROLL AV DEN ELEKTROSTATISKA CELLEN OCH FÖRFILTRET Vid varje underhållstillfälle rekommenderar vi att man kontrollerar om filtren är i gott skick. För den elektrostatiska cellen, måste följande delar kontrolleras. Kontroll Fel Åtgärd Joniseringstrådar Brott på tråd Byt till ny Joniseringstrådar Grov yta på joniseringstrådar orsakat av avlagringar rengör tråden i alkohol eller byt till ny Keramiska isolatorer smutsiga med avlagringar tvätta cellen igen * Keramiska isolatorer Brott eller förekomst av sprickor ersätt isolatorerna * Hög spänning på plint bränt orsakat av hög spänning ersätt högspänningsplinten * Dessa insatser behöver utföras av en lokal tekniker. Under underhållsarbetet är det nödvändigt att kontrollera att det interna nätet i förfiltret är kompakt och att inga trådar som innehåller nätdelar sticker ut. Kontrollera att ramen inte är deformerad eller skadad. Om förfiltret är allvarligt skadat, skall det ersättas med ett nytt. RENGÖRING AV TRÅDARNA Vissa typer av föroreningar orsakar lätt oxidation eller påväxt på ledningarna. För att undvika detta gör följande: Rengör ledningarna med en trasa fuktad med alkohol Avlägsna oxidlagret på tråden med en trasa eller mycket finkornig smärgelduk (SCOTCH-BRITE kan fungera bra). Upprepa detta närhelst ett grovt oxidlager eller fragment avsatt sig på kabelns yta. ERSÄTTNING / UTBYTE AV TRÅDARNA I CELLEN Eftersom joniseringstrådarna är utsatta för hög spänning slits de. För att undvika oväntade sprickor är lämpligt att ersätta alla ledningar en gång om året i följande steg: a. i händelse av brott på joniseringenstråden; ta bort varje trådbit i cellen samt de fjädrar som håller vajern spänd b. fäst övre delen av trådfjädern enligt bilden stängd fjäder öppen fjäder c. fånga tråden med en tång med böjda sidor enligt ritningen nedan (nästa sida) d. haka fast överdelen av fjädern med det öppna knapphålet till spänningsskivorna på den elektrostatiska cellen e. håll joniseringstråden spänd med den andra handen, och kroka den till de andra spännskivorna genom att använda tången med böjda sidor

10 Hål där joniseringstråden skall fästas 9. RESERVDELAR 1 CA Nätanslutningskontakt 2 CG Sammankopplingskontakt 3 CT Slutkontakt 4 SFS391 Säkerhetsbrytare serie EFX 5 TBC920 Anslutningssbox för en filterrad 6 TBC925 Anslutningsbox för 1 till 3 filterrader 7 SFS915 Säkerhetsbrytare för dörren till filtreringsenheten 8 AA640 Kit 10 joniseringtrådar, modell CIR930 Elektronisk krets för EFX CIR960 Elektronisk krets för EFX CAR390 Relä för larmkontakt 12 AA840 Kit av 20 st för joniseringstrådar
