1 FICKHANDBOK Uddeholms sortiment av verktygsmaterial

2 INNEHÅLL UDDEHOLMS VERKTYGSSTÅL Sammansättning Standarder Värmebehandling Hårdhet STÅL FÖR KLIPP- OCH PRESSVERKTYG STÅL FÖR INDUSTRIKNIVAR STÅL FÖR PRESSGJUTNINGSVERKTYG STÅL FÖR STRÄNGPRESSNINGSVERKTYG STÅL FÖR SMIDESVERKTYG MATERIAL FÖR FORMVERKTYG PULVERMETALLURGISKA VERKTYGSSTÅL UDDEHOLM COMPONENT BUSINESS HÄRDNING FÖRBEARBETAT VERKTYGSSTÅL BEARBETNINGSSERVICE GODA RÅD OM förbättring av verktygsprestanda verktygets grundkonstruktion värmebehandling svetslagning slipning av verktygsstål gnistbearbetning polering av formstål fotoetsning HÅRDHETSTABELL OMVANDLINGSFAKTORER OCH FORMLER SI-MÅTTENHETER OMVANDLINGSTABELL (temperaturskalor) VIKTTABELLER BETECKNINGAR TEKNISK INFORMATION... 72

3 Uddeholms fickhandbok presenterar vårt sortiment avverktygsmaterial och dess användningsområden på ett enkelt och överskådligt sätt. Uppgifterna i fickhandboken bygger på vårt nuvarande kunnande och är avsedda att ge allmän information om våra produkter och deras användningsområden. De får således inte anses utgöra någon garanti för att de beskrivna produkterna har vissa egenskaper eller är lämpade för speciella ändamål. Uddeholms sortiment av verktygsmaterial är brett, och denna bok rymmer inte all information. Vill du ha en mer detaljerad information, vänd dig då till närmaste Uddeholmskontor eller besök oss på eller vår lokala hemsida. 1

4 UDDEHOLMS VERKTYGSSTÅL Sammansättning Uddeholms- Färg- Riktanalys stål märkning C Si Mn Cr Mo Ni V Övrigt ALVAR 14 Vit/svart 0,55 0,3 0,7 1,1 0,5 1,7 0,1 W ARNE Gul 0,95 0,3 1,1 0,6 0,1 0,55 BALDER Brun/Mörkröd 0,3 0,3 1,2 2,3 0,8 4,0 0,8 BURE Gul/violett 0,39 1,0 0,4 5,3 1,3 0,9 CALDIE Vit/grå 0,70 0,2 0,5 5,0 2,3 0,5 CALMAX Vit/violett 0,60 0,35 0,8 4,5 0,5 0,2 CARMO Röd/violett 0,60 0,35 0,8 4,5 0,5 0,2 CHIPPER 2) 0,50 1,0 0,5 8,0 1,5 0,5 Al CORRAX Svart/grå 0,03 0,3 0,3 12,0 1,4 9,2 1,6 DIEVAR Gul/grå 0,35 0,2 0,5 5,0 2,3 0,6 ELMAX SUPERCLEAN 1) Blå/svart 1,70 0,8 0,3 18,0 1,0 3,0 FERMO 2) 0,48 0,4 0,9 1,5 FORMAX Svart 0,18 0,3 1,3 FORMVAR Violett/ gulgrön 0,35 0,2 0,5 5,0 2,3 0,6 S HOLDAX Gul/blå 0,40 0,4 1,5 1,9 0,2 0,07 IMPAX SUPREME Gul/grön 0,37 0,3 1,4 2,0 0,2 1,0 N MIRRAX ESR 3) 0,25 0,3 0,5 13,3 0,3 1,3 0,3 + N MIRRAX 40 Orange/grön 0,21 0,9 0,45 13,5 0,2 0,6 0,25 + NIMAX Ljusblå/mörkblå 0,1 0,3 2,5 3,0 0,3 1,0 ORVAR SUPREME Orange 0,39 1,0 0,4 5,2 1,4 0,9 ORVAR SUPERIOR Blå/grå 0,39 1,0 0,4 5,2 1,4 0,9 ORVAR 2 M 4) Orange/violett 0,39 1,0 0,4 5,3 1,3 0,9 POLMAX Grön/svart 0,38 0,9 0,5 13,6 0,3 QRO 90 SUPREME Orange/brun 0,38 0,3 0,8 2,6 2,3 0,9 S N RAMAX HH 5) 0,12 0,2 1,3 13,4 0,5 1,6 0,2 0,1 + RIGOR Röd/grön 1,00 0,3 0,6 5,3 1,1 0,2 Cu S N ROYALLOY 6) 0,05 0,4 1,2 12,6 + 0,12 + 2

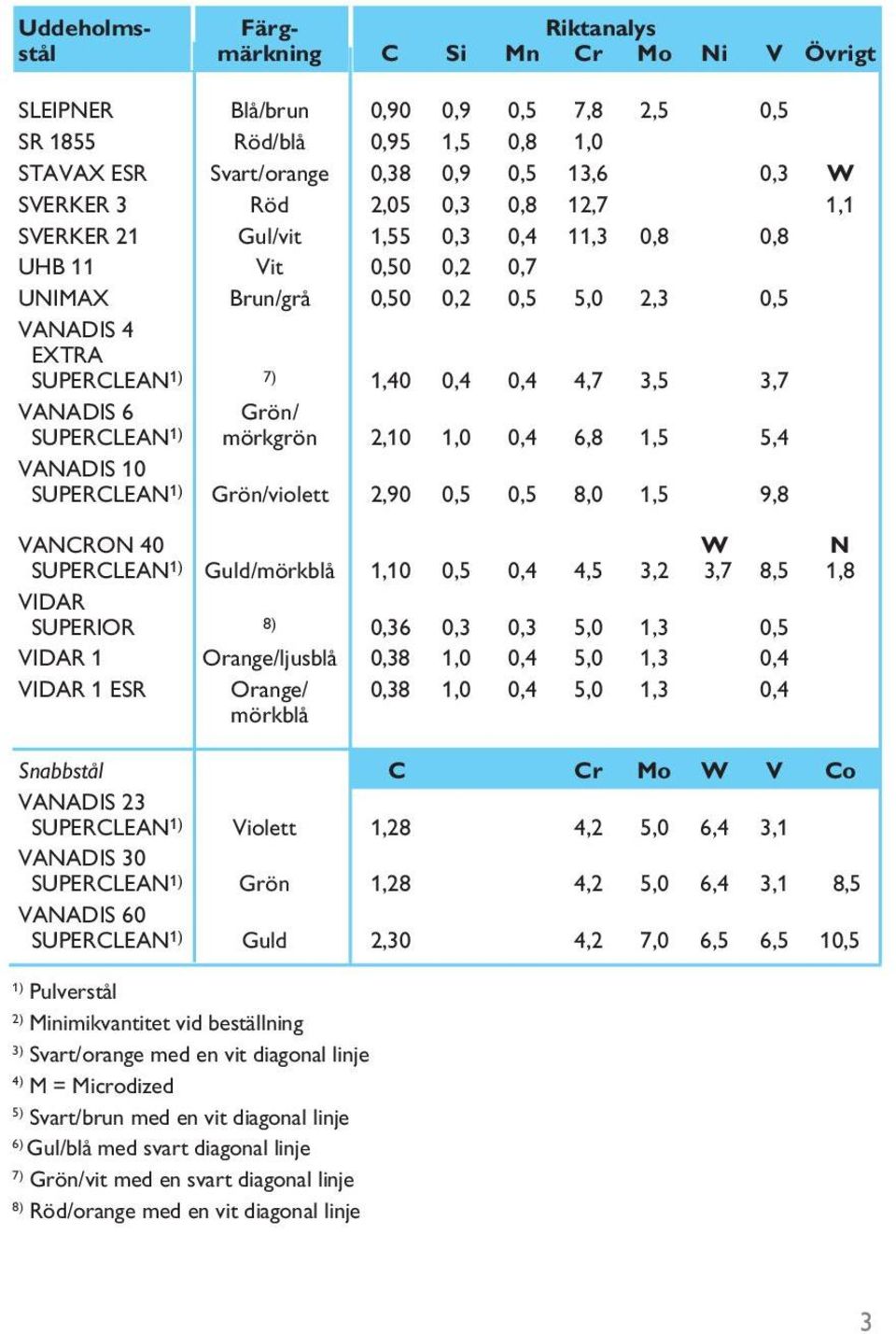

5 Uddeholms- Färg- Riktanalys stål märkning C Si Mn Cr Mo Ni V Övrigt SLEIPNER Blå/brun 0,90 0,9 0,5 7,8 2,5 0,5 SR 1855 Röd/blå 0,95 1,5 0,8 1,0 STAVAX ESR Svart/orange 0,38 0,9 0,5 13,6 0,3 W SVERKER 3 Röd 2,05 0,3 0,8 12,7 1,1 SVERKER 21 Gul/vit 1,55 0,3 0,4 11,3 0,8 0,8 UHB 11 Vit 0,50 0,2 0,7 UNIMAX Brun/grå 0,50 0,2 0,5 5,0 2,3 0,5 VANADIS 4 EXTRA SUPERCLEAN 1) 7) 1,40 0,4 0,4 4,7 3,5 3,7 VANADIS 6 Grön/ SUPERCLEAN 1) mörkgrön 2,10 1,0 0,4 6,8 1,5 5,4 VANADIS 10 SUPERCLEAN 1) Grön/violett 2,90 0,5 0,5 8,0 1,5 9,8 VANCRON 40 W N SUPERCLEAN 1) Guld/mörkblå 1,10 0,5 0,4 4,5 3,2 3,7 8,5 1,8 VIDAR SUPERIOR 8) 0,36 0,3 0,3 5,0 1,3 0,5 VIDAR 1 Orange/ljusblå 0,38 1,0 0,4 5,0 1,3 0,4 VIDAR 1 ESR Orange/ 0,38 1,0 0,4 5,0 1,3 0,4 mörkblå Snabbstål C Cr Mo W V Co VANADIS 23 SUPERCLEAN 1) Violett 1,28 4,2 5,0 6,4 3,1 VANADIS 30 SUPERCLEAN 1) Grön 1,28 4,2 5,0 6,4 3,1 8,5 VANADIS 60 SUPERCLEAN 1) Guld 2,30 4,2 7,0 6,5 6,5 10,5 1) Pulverstål 2) Minimikvantitet vid beställning 3) Svart/orange med en vit diagonal linje 4) M = Microdized 5) Svart/brun med en vit diagonal linje 6) Gul/blå med svart diagonal linje 7) Grön/vit med en svart diagonal linje 8) Röd/orange med en vit diagonal linje 3

6 Svenska och internationella standarder Uddeholms- ASSAB- SS BS4659 W.-Nr. AISI stål beteckning (Sverige) (England) (Tyskland) (USA) ALVAR 14 ALVAR ARNE DF-2 (2140) BO O1 BALDER BALDER BURE BURE CALDIE CALDIE CALMAX CALMAX CARMO CARMO CHIPPER VIKING (1.2631) CORRAX CORRAX DIEVAR DIEVAR ELMAX ELMAX SUPERCLEAN 1) SUPERCLEAN 1) FERMO FORMAX 2172 FORMVAR FORMVAR HOLDAX IMPAX 718 SUPREME SUPREME (1.2738) P20 mod. MIRRAX ESR MIRRAX ESR 420 mod. MIRRAX 40 MIRRAX mod. NIMAX NIMAX ORVAR H13 SUPREME 8407 SUPREME 2242 BH premium ORVAR H13 SUPERIOR 2242 BH premium ORVAR 2 M 2) M 2242 BH H13 POLMAX POLMAX 2314 (1.2083) 420 mod. QRO 90 QRO 90 SUPREME SUPREME RAMAX HH RAMAX HH (420F) RIGOR XW BA A2 ROYALLOY ROYALLOY SLEIPNER ASSAB 88 SR (1.2108) STAVAX ESR STAVAX ESR 2314 (1.2083) 420 mod. SVERKER 3 XW BD6 (1.2436) (D6) SVERKER 21 XW BD D2 4

7 Uddeholms- ASSAB- SS BS4659 W.-Nr. AISI stål beteckning (Sverige) (England) (Tyskland) (USA) UHB / UNIMAX UNIMAX VANADIS 4 VANADIS 4 EXTRA EXTRA SUPERCLEAN 1) SUPERCLEAN 1) VANADIS 6 VANADIS 6 SUPERCLEAN 1) SUPERCLEAN 1) VANADIS 10 VANADIS 10 SUPERCLEAN 1) SUPERCLEAN 1) VANCRON 40 VANCRON 40 SUPERCLEAN 1) SUPERCLEAN 1) - VIDAR VIDAR SUPERIOR SUPERIOR (BH11) (1.2343) 3) (H11) 3) VIDAR 1 BH H11 VIDAR 1 ESR VIDAR 1 ESR H11 BH H11 Snabbstål VANADIS 23 ASSAB 23 SUPERCLEAN 1) SUPERCLEAN 1) M3:2 VANADIS 30 ASSAB 30 SUPERCLEAN 1) SUPERCLEAN 1) (M3:2+Co) ~CM3:2+ Co VANADIS 60 ASSAB 60 SUPERCLEAN 1) SUPERCLEAN 1) 2727 (1.3292) I några fall är överensstämmelsen endast ungefärlig ( ). 1) Pulverstål 2) M = Microdized 3) W.-Nr och AISI H11 premium modified 5

8 Värmebehandling översiktstabell* Mjukglödg- Austeniti- Uddeholmsstål HB 1) ningstemp. seringstemp. Släckningsmedel C C ALVAR Olja, etapp, luft ARNE ~ Olja, etappbad BALDER ~420 2) lev.tillstånd BURE ~ Luft, etapp, olja CALDIE ~ Luft, etapp CALMAX ~ Luft, etapp, olja CARMO ~250 2) Luft, etapp, olja CHIPPER ~ Luft, etapp, olja CORRAX 4) ~330 _ DIEVAR ~ Luft, etapp, olja ELMAX SUPERCLEAN 3) ~ Luft, etapp, olja FERMO ~270 2) 770 flamhärdat 850 Olja FORMAX ~170 FORMVAR < Luft, etapp,olja HOLDAX ~310 2) 700 lev.tillstånd. IMPAX SUPREME ~310 2) 700 lev.tillstånd. MIRRAX ESR ~ Luft, etapp MIRRAX 40 ~380 2) lev.tillstånd NIMAX ~380 2) lev.tillstånd _ ORVAR SUPREME ~ Luft, etapp, olja ORVAR SUPERIOR ~ Luft, etapp, olja ORVAR 2 M 5) ~ Luft, etapp, olja POLMAX ~ Etapp, salt-bad, luft QRO 90 SUPREME ~ Luft, etapp, olja RAMAX HH ~340 2) 740 lev.tillstånd. RIGOR ~ Luft, etapp ROYALLOY ~310 2) lev.tillstånd SLEIPNER ~ Luft, etapp SR 1855 ~ Olja, etapp, luft STAVAX ESR ~ Etapp, saltbad, luft SVERKER 3 ~ Luft, etapp SVERKER 21 ~ Luft, etapp 6

9 Mjukglödg- Austeniti- Uddeholmsstål HB 1) ningstemp. seringstemp. Släckningsmedel C C UHB 11 ~ lev.tillstånd. UNIMAX ~ Luft, etapp VANADIS 4 EXTRA SUPERCLEAN 3) ~ Luft, etapp VANADIS 6 SUPERCLEAN 3) ~ Luft, etapp VANADIS 10 SUPERCLEAN 3) ~ Luft, etapp VANCRON 40 SUPERCLEAN 3) ~ Luft, etapp VIDAR SUPERIOR ~ Luft, etapp, olja VIDAR 1 ~ Luft, etapp, olja VIDAR 1 ESR ~ Luft, etapp, olja Snabbstål VANADIS 23 SUPERCLEAN 3) ~ Luft, etapp VANADIS 30 SUPERCLEAN 3) ~ Luft, etapp VANADIS 60 SUPERCLEAN 3) ~ Luft, etapp * Välj släckningsmedel beroende på stålsort, verktygets komplexitet och storlek. Detaljerade anvisningar för värmebehandling finns i broschyren för resp. Uddeholmsstål. Avspänningsglödgning: Efter grovbearbetning skall verktyget genomvärmas till 650 C. Hålltid: 2 timmar. Kyl sakta till 500 C och därefter fritt i luft. (Undantag: Uddeholm Impax Supreme, Uddeholm Holdax, Uddeholm Mirrax 40, Uddeholm Ramax HH och Uddeholm Fermo, använd max 550 C. För Uddeholm Nimax använd 450 C.) 1) Normal leveranshårdhet. 2) Seghärdad 3) Pulverstål 4) Upplösningsbehandlat. Högre hårdhet nås med hjälp av åldring. 5) M = Microdized 7

10 Ungefärlig hårdhet efter härdning och anlöpning Austeniti- HRC vid anlöpningstemperatur C, 2 x 2 h Uddeholms- seringstemp. stål C ALVAR ) ARNE 830 1) BALDER 6) BURE * CALDIE x 525 C*** 3 x 540 C 3 x 560 C CALMAX CARMO CHIPPER * CORRAX 850 2) DIEVAR * ELMAX SUPERCLEAN 3) ** 59** 58** FERMO FORMAX FORMVAR * HOLDAX IMPAX SUPREME MIRRAX ESR ** 42** 36 MIRRAX 40 NIMAX 4) ORVAR SUPREME * ORVAR SUPERIOR * ORVAR 2 MICRODIZED * POLMAX ** 43** 37 QRO 90 SUPREME * 51* 50 5) RAMAX HH RIGOR * 55* ROYALLOY SLEIPNER x 525 C*** 3 x 540 C 3 x 560 C SR

11 Austeniti- HRC vid anlöpningstemperatur C, 2 x 2 h Uddeholms- seringstemp. stål C STAVAX ESR ** 43** 37 SVERKER SVERKER UHB 11 UNIMAX *** VIDAR SUPERIOR * VIDAR * VIDAR 1 ESR * VANADIS 4 3 x 525 C*** 3 x 540 C 3 x 560 C EXTRA ) SUPERCLEAN 3) ) VANADIS ) SUPERCLEAN 3) ) VANADIS ) SUPERCLEAN 3) ) VANCRON 40 3 x 560 C SUPERCLEAN 3) Snabbstål VANADIS 23 3 x 560 C SUPERCLEAN 3) VANADIS 30 SUPERCLEAN 3) VANADIS 60 SUPERCLEAN 3) * Denna anlöpningstemperatur bör undvikas på grund av risken för anlöpningssprödhet. ** Hos Uddeholmsstålen Stavax ESR, Mirrax ESR, Polmax och Elmax SuperClean minskar korrosionsbeständigheten. *** Den lägsta anlöpningstemperaturen vid högtemperaturanlöpning är 525 C. 1) Släckning i olja. 2) Upplösningsbehandling. Åldring: ~51 HRC efter 525 C/4 timmar, ~44 HRC efter 575 C/4 timmar ~41 HRC efter 600 C/4 timmar. 3) Pulverstål. 4) Hårdheten kan ej ökas. Anlöpning bör undvikas pga minskning av segheten. 5) Vid 650 C i 2 x 2 h: 42 HRC. 6) Uddeholm Balder levereras seghärdat, anlöpt vid 590 C/2 x 2 timmar 7) För bättre seghet 8) För bättre nötningsbeständighet 9

12 STÅL FÖR KLIPP- OCH PRESSVERKTYG Klippning, stansning, hålning, bockning, formning Uddeholmsstål ARNE CALDIE CALMAX RIGOR SLEIPNER SVERKER 3 SVERKER Beskrivning/användningsexempel Ett utomordentligt mångsidigt stål som lämpar sig för stansar och dynor, verktyg för klippning och skäggning i korta serier, formvalsar, tolkar och bussningar samt konstruktionsdetaljer för höga påkänningar. Ett bra stålval för applikationer där man behöver en kombination av hög tryckhållfasthet och bra motstånd mot urflisningar. Kallsmide av svåra arbetsmaterial och/eller komplicerade geometrier är bra exempel på användningsområden. Uddeholm Caldie är också ett lämligt substrat material för alla typer av ytbeläggningar. Ett mångsidigt, höglegerat verktygsstål karaktäriserat av högsta seghet och god slitstyrka. Lämpligt för stansning och klippning av tjock plåt i korta till medellånga serier där verktyget utsätts för stora påkänningar. Ett stål som på ett utomordentligt sätt förenar god seghet med slitstyrka och måttstabilitet vid härdningen. Rekommenderas för kallarbetsverktyg vid medellånga serier. Ett mångsidigt stål med en mycket bred egenskapsprofil från högt slitagemotstånd, hög tryckhållfasthet och motstånd mot urflisning till god härdbarhet och goda egenskaper för maskinbearbetning. Den breda egenskapsprofilen gör Uddeholm Sleipner till ett bra stål för alla typer av kallarbetsapplikationer vid medellånga produktionsserier. Ett stål med hög kol- och kromhalt och med tillsats av volfram för högsta slitstyrka. Rekommenderas för stansoch klippverktyg för tunna, hårda material och långa serier. En ståltyp som liknar Uddeholm Sverker 3 men med något högre seghet och bättre härdbarhet vid luft- eller vakuumhärdning. För medellånga serier. Forts.

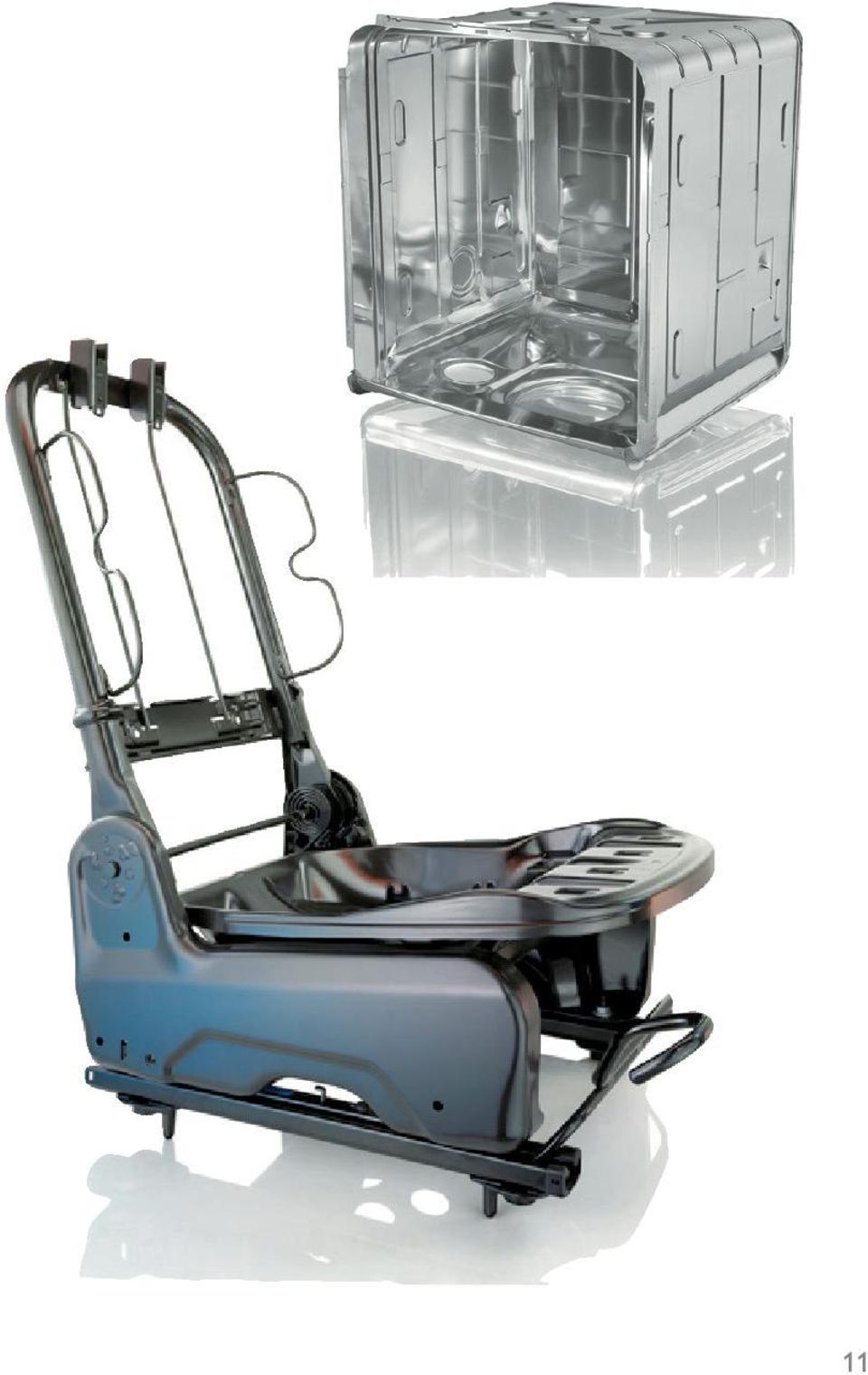

13 11

14 UNIMAX En problemlösare för krävande användningsområden som ställer höga krav på motstånd mot urflisning. Uddeholm Unimax är ett höglegerat matrixstål med en unik kombination av seghet /duktilitet och nötningsbeständighet. VANADIS 4 Ett kallarbetsstål framställt enligt pulvermetallurgisk EXTRA metod, som kännetecknas av en överlägsen kombination SUPERCLEAN av seghet och slitstyrka. Speciellt lämpligt för långa serier i arbetsmaterial som ger kletande nötning som rostfritt, kolstål, metaller samt höghållfasta stål etc. VANADIS 6 Uddeholm Vanadis 6 SuperClean är ett kallarbetsstål som SUPERCLEAN framställs enligt pulvermetallurgisk metod, vilken ger hög slitstyrka, god seghet och slipbarhet. Vanadis 6 har en enklare värmebehandling än snabbstål och har bättre nötningsbeständighet än Vanadis 23 SuperClean och PM-M4. Rekommenderas vid stansning och formning av hårda och medelhårda arbetsmaterial i långa produktionsserier. VANADIS 10 Ett kallarbetsstål framställt enligt pulvermetallurgisk SUPERCLEAN metod, som kännetecknas av extrem slitstyrka i kombination med god seghet. Lämpligt för stans- och formverktyg för papper, folie, pulverkompaktering, granulering, packningar etc. VANADIS 23 Ett pulvermetallurgiskt snabbstål som karaktäriseras av hög SUPERCLEAN tryckhållfasthet, hög ythårdhet efter härdning, mycket god härdbarhet. Lämpligt för tillverkning av de aktiva delarna i långserieverktyg för ett brett applikationsområde, där blandad eller abrasiv nötning dominerar och där risken för plastisk deformation är hög. VANCRON 40 Uddeholm Vancron 40 SuperClean är ett nitrerat pulver- SUPERCLEAN stål med utmärkt kombination av god beständighet mot påkletningar och adhesiv nötning. Det ger låg friktion och kan ersätta ytbelagda verktygsstål vid problem med påkletningar och adhesiv förslitning. Den abrasiva nötningsbeständigheten mostvarar ungefär den för Uddeholm Rigor eller SS

15 UHB 11 FORMAX HOLDAX Stål med medelhög kolhalt, lämpligt för stans- och dynfästen, bärande detaljer för större påkänningar, stanshållare och avdragare. Stål med låg kolhalt, lämpligt för stora stans- och dynfästen och stödplattor för medelstora påkänningar. Svetsbart. Seghärdat stål för höghållfasta plattor, underläggsplattor och hållarblock. Stål för speciella ändamål Uddeholmsstål CARMO SR 1855 VANCRON 40 SUPERCLEAN VANADIS 30 SUPERCLEAN VANADIS 60 SUPERCLEAN Beskrivning/användningsexempel Ett seghärdat stål speciellt lämpligt för karosseriverktyg, genomhärdbart och har en mycket bättre svetsbarhet än kallarbetsstål i allmänhet. Flam- eller induktionshärdat Uddeholm Carmo är mycket lämpligt för kortserietillverkning och tillverkning av prototyper. Låglegerat stål som särskilt lämpar sig för profilvalsar. Ett nitrerat pulverstål som kan ersätta ytbelagda verktygsstål vid problem med påkletningar och adhesiv förslitning. Den abrasiva nötningsbeständigheten motsvarar ungefär den för Uddeholm Rigor eller SS Ett höglegerat pulvermetallurgiskt kallarbetsstål med hög tryckhållfasthet, mycket bra motstånd mot abrasiv nötning och bra varmhållfasthet. Rekommenderas för stansning av hårdare arbetsmaterial och skärande verktyg. Ett höglegerat pulvermetallurgiskt snabbstål med mycket hög tryckhållfasthet och varmhållfasthet. Rekommenderas för stansning av hårdare arbetsmaterial och skärande verktyg. En broschyr finns för varje stålsort med detaljerade anvisningar om användningsändamål, värmebehandling osv. 13

16 Kallarbetsstål jämförelsetabell Uddeholms- Skär- Slip- Dim.- stål Hårdhet barhet barhet stabilitet Duktilitet ARNE CALDIE CALMAX RIGOR SLEIPNER SVERKER 3 SVERKER 21 UNIMAX VANADIS 4 EXTRA VANADIS 6 VANADIS 10 VANADIS 23 VANCRON 40 Stålval Verktygsdel Uddeholmsstål Hårdhet HRC Stansar, dynor ARNE, CALDIE, CALMAX, RIGOR, SVERKER 3, SVERKER 21, SLEIPNER, UNIMAX, VANADIS 4 EXTRA, VANADIS 10, VANCRON Stans- och Leveransdynfästen FORMAX, UHB 11, HOLDAX hårdhet Tryckplatta ARNE Vilken stålsort och hårdhet som är lämpligast beror på det material som skall klippas/formas, dess tjocklek och hårdhet samt seriestorleken. 14

17 Andra kallarbetsoperationer Användningsexempel Uddeholmsstål Kallvalsar CALDIE, SLEIPNER, SVERKER 21, VANADIS 4 EXTRA, VANADIS 6, VANADIS 10, VANADIS 23, VANCRON 40 Formvalsar SVERKER 21, CALDIE, CALMAX, SLEIPNER, VANADIS 4 EXTRA, VANADIS 10, VANCRON 40 Formning av keramiska material, murtegelfoder, taktegelrullar och takkakelrullar Metallpulverkompaktering SVERKER 21, SVERKER 3 CALDIE, UNIMAX, VANADIS 4 EXTRA, VANCRON 40 15

18 Stålval Vid val av stål för klipp- och pressverktyg måste man försöka identifiera vilken eller vilka av följande skademekanismer som begränsar verktygets livslängd: nötning (repande/kletande) urflisning/sprickbildning plastisk deformation. Med hänsyn till de önskemål man kan ha på seriestorlek väljer man sedan lämpligt stål med hjälp av följande tabell, som ger den inbördes positioneringen hos Uddeholms verktygsstål för kallarbete: Hårdhet/ Motstånd mot Motstånd Motstånd mot utmattning mot Duktilitet/ Seghet./ Uddeholms- plastisk Abrasiv Adhesiv motstånd motst. stål deformation nötning nötning urflisning tot.haveri ARNE CALDIE CALMAX RIGOR SLEIPNER SVERKER 3 SVERKER 21 UNIMAX VANADIS 4 EXTRA VANADIS 6 VANADIS 10 VANADIS 23 VANCRON 40 Det kan naturligtvis vara svårt att känna till relationen stålval vs önskemål på seriestorlek i en specifik applikation. Men en grundregel är att man i tveksamma fall bör välja ett stål med hög seghet för att undvika för tidiga haverier, som kan bli kostsamma och ge upphov till leveranssvårigheter av den tillverkade detaljen. 16

19 STÅL FÖR INDUSTRIKNIVAR Stor uppmärksamhet ägnas åt rakhet, rätvinklighet, toleransoch avkolningsnivåer på Uddeholms verktygsstål för produktion av knivar och fräsar i stor skala. Uddeholmsstål CHIPPER SVERKER 3 SVERKER 21 Beskrivning/användningsexempel Cr-Mo-stål som Uddeholm utvecklat speciellt för huggmaskinsknivar och andra knivar som utsätts för stora påkänningar. Förenar på ett utmärkt sätt seghet och nötningsbeständighet. Stål med hög kol- och kromhalt och utmärkt nötningsbeständighet. Lämpliga för trähyvelknivar. VANADIS 4 Kallarbetsstål framställt enligt pulvermetallurgisk process EXTRA för maximal slitstyrka i kombination med högsta seghet. SUPERCLEAN Kletande applikationer. VANADIS 6 SUPERCLEAN VANADIS 10 Kallarbetsstål framställt enligt pulvermetallurgisk process SUPERCLEAN för högsta slitstyrka i abrasiva material. VANADIS 23 Snabbstål framställt enligt speciell pulvermetallurgisk SUPERCLEAN metod för maximal nötningsbeständighet i förening med god seghet. RIGOR CALDIE CALMAX Stål med utmärkt kombination av seghet och nötningsbeständighet. Ett bra stålval för applikationer där man behöver en kombination av hög tryckhållfasthet och bra motstånd mot urflisningar. Ett mångsidigt höglegerat verktygsstål karaktäriserat av mycket hög seghet och god slitstyrka. Forts. 17

20 Uddeholmsstål UNIMAX SLEIPNER ARNE Beskrivning/användningsexempel Det bästa stålvalet vid svåra klippoperationer med krav på hög hårdhet (<58 HRC) och mycket högt motstånd mot urflisningar. Ett verkligt robust verktygsstål. Ett verktygsstål med egenskaper som lämpar sig väl för knivapplikationer. Hög slitstyrka, högt motstånd mot urflisning samt hög tryckhållfasthet är egenskaper hos Uddeholm Sleipner som ger knivar med hög egghållfasthet. Mångsidigt, låglegerat stål med måttlig nötningsbeständighet och god seghet. Stål för industriknivar jämförelsetabell Uddeholms- Nötnings- Skär- Måttstabilitet stål Seghet beständighet barhet vid härdning ARNE CALDIE CALMAX CHIPPER RIGOR SLEIPNER SVERKER 3 SVERKER 21 UNIMAX VANADIS 4 EXTRA VANADIS 6 VANADIS 10 VANADIS 23 18

21 Stålval Knivtyp Stålsort HRC Huggmaskinsknivar CHIPPER Spånplatteknivar CHIPPER Reducerknivar CHIPPER Hyvelstål SVERKER 21, SLEIPNER Saxskär, varmklippning CALDIE, ORVAR 2 MICRODIZED UNIMAX kallklippning tunna material SVERKER tjocka material CALDIE, RIGOR VANADIS 4 EXTRA CALMAX, SLEIPNER, UNIMAX Cirkulärknivar SVERKER 21, RIGOR, SLEIPNER VANADIS 4 EXTRA, VANADIS UNIMAX Granuleringsknivar för plast RIGOR, SVERKER 21, SLEIPNER, VANADIS 4 EXTRA, ELMAX CALDIE, VANADIS UNIMAX Tobaksknivar ARNE Fragmenteringsknivar CALMAX, RIGOR, SVERKER 21, SLEIPNER, VANADIS 4 EXTRA VANADIS 10, UNIMAX Pappersknivar SVERKER 21, VANADIS 4 EXTRA VANADIS Knivar för livsmedelsproduktion rostfria CORRAX, STAVAX, RAMAX, ELMAX ej rostfria VANADIS 4 EXTRA, VANADIS Jaktknivar ELMAX, VANADIS 4 EXTRA Roterande stansknivar SVERKER 21, SLEIPNER, VANADIS 4 EXTRA, VANADIS

22 STÅL FÖR PRESSGJUTNINGSVERKTYG Uddeholmsstål DIEVAR UNIMAX ORVAR SUPREME ORVAR SUPERIOR VIDAR SUPERIOR QRO 90 SUPREME QRO 90 HT IMPAX SUPREME HOLDAX Beskrivning/användningsexempel Patenterat Cr-Mo-V varmarbetsstål med god varmhållfasthet och mycket god seghet och härdbarhet. Rekommenderas i verktyg där sprickproblem föreligger. Uppfyller kraven enligt NADCA # Ett premium Cr-Mo-V-legerat stål med god seghet och duktilitet vid hårdhet upp till 58 HRC. Premium, Cr-Mo-V-legerade varmarbetsstål med hög beständighet mot sprickbildning. Tillverkade genom en speciell smältnings- och raffineringsteknik för att ge mekaniska egenskaper med god isotropi. Rekommenderas för pressgjutningsverktyg, kärnor och insatser utsatta för höga tryck och avsedda för zink-, magnesium- och aluminiumlegeringar. Uppfyller kraven enligt NADCA # Ett premium Cr-Mo-V-legerat varmarbetsstål (H11 mod.) med hög beständighet mot sprickbildning. Uppfyller kraven enligt NADCA # Patenterat varmarbetsstål som på ett unikt sätt kombinerar hög varmhållfasthet med god anlöpningsbeständighet Stålet har en mycket hög beständighet mot termisk utmattning. Rekommenderas till verktyg för pressgjutning av t ex kopparlegeringar under högt tryck. Ett seghärdat Uddeholm QRO 90 Supreme-stål i hårdhet HRC speciellt lämpligt för kärnor. Ett seghärdat Ni-Cr-Mo-legerat stål med leveranshårdhet ~310 HB. Lämpligt för pressgjutningsverktyg för bly, tenn och zink. Kan även användas som hållarmaterial. Seghärdat stål med mycket god skärbarhet för höghållfasta fästplattor, hållarmaterial och stödplattor. Leveranshårdet ~310 HB. 20

23 ILLUSTRATION, GRAPHICS, SVERIGE 21

24 Stål för pressgjutningsverktyg jämförelsetabell Uddeholms- Varmsprick- Sprickbildning stål bildning (totalhaveri) Erosionskador Intryckningar DIEVAR UNIMAX ORVAR SUPREME ORVAR SUPERIOR VIDAR SUPERIOR QRO 90 SUPREME Ju längre stapel, desto bättre. För ytterligare upplysningar se broschyren Uddeholms stål för pressgjutning. Stålval Aluminium, Koppar, Verktygsdel Bly, tenn, zink magnesium mässing Fästplattor HOLDAX/ HOLDAX/ HOLDAX/ hållarmaterial IMPAX SUP. IMPAX SUP. IMPAX SUP. stödplattor seghärdat seghärdat seghärdat ~310 HB ~310 HB ~310 HB Formplattor IMPAX SUP. ORVAR SUP./ QRO 90 SUP. forminsatser ~310 HB SUPERIOR HRC ORVAR SUP./ HRC ORVAR SUP./ SUPERIOR VIDAR SUPERIOR SUPERIOR HRC HRC HRC UNIMAX DIEVAR HRC HRC UNIMAX* Fasta insatser, ORVAR SUP./ DIEVAR QRO 90 SUP. kärnor SUPERIOR HRC HRC HRC ORVAR SUP./ SUPERIOR VIDAR SUPERIOR HRC QRO 90 SUP HRC SUP. = Supreme * För små Mg-forminsatser vid höga krav på korrosionsmotstånd. 22

25 Aluminium, Koppar, Verktygsdel Bly, tenn, zink magnesium mässing Runda kärnor ORVAR SUP. QRO 90 SUP.** QRO 90 SUP HRC HRC HRC QRO 90 HT** QRO 90 HT Spridardelar ORVAR SUP. ORVAR SUP./ QRO 90 SUP HRC SUPERIOR HRC HRC QRO 90 SUP HRC Munstycke ORVAR SUP. ORVAR SUP./ QRO 90 SUP HRC SUPERIOR HRC STAVAX ESR HRC ORVAR SUP./ HRC QRO 90 SUP. SUPERIOR HRC HRC Utstötare QRO 90 SUP./ QRO 90 SUP./ QRO 90 SUP./ ORVAR SUP. ORVAR SUP. ORVAR SUP HRC HRC HRC (nitrerat) (nitrerat) (nitrerat) Cylinder, kolv ORVAR SUP. ORVAR SUP./ QRO 90 SUP./ HRC SUPERIOR/ ORVAR SUP./ (nitrerat) QRO 90 SUP. SUPERIOR HRC HRC (nitrerat) (nitrerat) SUP. = Supreme ** Ytbehandling rekommenderas 23

26 STÅL FÖR STRÄNGPRESSNINGSVERKTYG Uddeholmsstål Beskrivning/användningsexempel ORVAR 2 Ett Cr-Mo-V-legerat varmarbetsstål (H13) med god bestän- MICRODIZED dighet mot värme och nötning. Rekommenderas vid strängpressning av aluminium för de delar av verktyget som kommer i direkt kontakt med det heta ämnet. VIDAR 1 QRO 90 SUPREME FORMVAR DIEVAR UNIMAX ALVAR 14 ALVAR IMPAX SUPREME A Cr-Mo-V-legerat varmarbetsstål (H11) med en bra kombination av hög varmhållfasthet, god seghet och bra nötningsbeständighet. Patenterat varmarbetsstål som kombinerar hög beständighet mot termisk utmattning med mycket god hållfasthet och varmhårdhet vid förhöjd temperatur. Rekommenderas för de delar av verktyget som utsätts för maximala arbetstemperaturer. Gäller även strängpressning av kopparlegeringar. Uddeholm Formvar är ett högpresterande varmarbetsstål med mycket bra motstånd mot varmnötning och plastisk deformation. Patenterat Cr-Mo-V-legerat varmarbetsstål med god varmhållfasthet och mycket god seghet och härdbarhet. Rekommenderas i verktyg och komponenter där seghetskraven är höga. Ett premium Cr-Mo-V-legerat stål med god seghet och duktilitet vid hårdhet upp till 58 HRC. Ett Cr-Ni-Mo-legerat varmarbetsstål. Rekommenderas för stödverktyg och bolsters i pressar. Seghärdat stål med god skärbarhet. Leveranshårdhet 310 HB. Lämpligt för containers och stödverktyg. 24

27 Jämförelse av motstånd mot skademekansimer Uddeholms- Varm- Plastisk Sprickbildning Varmsprickstål nötning deformation (totalhaveri) bildning ORVAR 2 M VIDAR 1 QRO 90 SUP. FORMVAR DIEVAR UNIMAX M = Microdized SUP. = Supreme. Ju längre stapel desto bättre motstånd. Ytterligare information finns i broschyren "Uddeholms stål för extrusion". Stålval Aluminium, Koppar- Verktygsdel Magnesium legeringar Stål Stödverktyg IMPAX SUP. IMPAX SUP. IMPAX SUP. ~310 HB ~310 HB ~310 HB ALVAR 14 ALVAR 14 ALVAR HB HB HB Bolster ALVAR 14 ALVAR 14 ALVAR HRC 45 HRC 45 HRC Stödring FORMVAR ORVAR 2M QRO 90 SUP. QRO 90 SUP HRC HRC HRC Matris FORMVAR VIDAR 1/ORVAR 2M/ QRO 90 SUP. QRO 90 SUP. QRO 90 SUPREME HRC HRC HRC DIEVAR HRC UNIMAX HRC Container IMPAX SUP. IMPAX SUP. IMPAX SUP. Mellanrör ~310 HB ~310 HB ~310 HB ORVAR 2 M ORVAR 2 M ORVAR 2 M HRC HRC HRC VIDAR HRC M = Microdized SUP. = Supreme 25

28 Stålval Aluminium, Koppar- Verktygsdel Magnesium legeringar Stål Innerrör ORVAR 2 M/ QRO 90 SUP. ORVAR 2 M QRO 90 SUP HRC HRC VIDAR HRC DIEVAR HRC Presskiva QRO 90 SUP. QRO 90 SUP. QRO 90 SUP. bakplugg HRC HRC HRC DIEVAR HRC ORVAR 2 M HRC Presstämpel ORVAR 2M ORVAR 2M ORVAR 2M HRC HRC HRC Pressdorn ORVAR 2 M QRO 90 SUP. QRO 90 SUP HRC HRC HRC QRO 90 SUP. DIEVAR HRC HRC M = Microdized SUP. = Supreme ILLUSTRATION, GRAPHICS, SVERIGE 26

29 STÅL FÖR SMIDESVERKTYG Uddeholmsstål Beskrivning/användningsexempel DIEVAR UNIMAX ORVAR 2 MICRODIZED Patenterat Cr-Mo-V-legerat varmarbetsstål med god varmhållfasthet och mycket god seghet och härdbarhet. Rekommenderas i verktyg där kravet på seghet är högt. Uppfyller kraven enligt NADCA # Ett premium Cr-Mo-V-legerat stål med god seghet och duktilitet vid hårdhet upp till 58 HRC. Ett Cr-Mo-V-legerat varmarbetsstål (H13) med god beständighet mot värme och nötning. ORVAR Premium Cr-Mo-V-legerade varmarbetsstål (5% Cr) med SUPREME god beständighet mot sprickbildning. Rekommenderas ORVAR i mindre till medelstora verktyg. Uppfyller kraven enligt SUPERIOR NADCA # VIDAR Ett Cr-Mo-V-legerat varmarbetsstål (H11) med hög SUPERIOR beständighet mot sprickbildning. Uppfyller kraven enligt NADCA # QRO 90 SUPREME FORMVAR ALVAR 14 VANADIS 23 SUPERCLEAN VANADIS 30 SUPERCLEAN Ett varmarbetsstål med mycket god hållfasthet och varmhårdhet vid förhöjd temperatur. Rekommenderas speciellt för mindre insatser för stål och Cu-legeringar. Uddeholm Formvar är ett uppgraderat H11/H13 material för smidesverktyg, med god värmebeständighet och hållfasthet vid höga temperaturer. Ett Cr-Ni-Mo-legerat varmarbetsstål. Levereras normalt i seghärdat tillstånd. Pulvermetallurgiskt framställda snabbstål. Rekommenderas för smide där det ställs stora krav på god nötningsbeständighet. 27

30 Jämförelse av motstånd mot skademekanismer Uddeholms- Varm- Plastisk Sprickbildning Varmsprickstål nötning deformation (totalhaveri) bildning DIEVAR UNIMAX ORVAR 2 M ORVAR SUPREME ORVAR SUPERIOR VIDAR SUPERIOR QRO 90 SUPREME FORMVAR ALVAR 14 M = Microdized. Ju längre stapel, desto bättre 28

31 Stålval smide Kavitets- Användningsområde Stålsort Hårdhet djup Hejar- Solida ALVAR HB Max. 20 mm smide smides- seghärdat HB Max. 50 mm sänken HB Max. 150 mm 320 HB Mycket djup Insatser VIDAR SUPERIOR DIEVAR ORVAR SUPREME ORVAR SUPERIOR HRC Press- Formar DIEVAR smide VIDAR SUPERIOR ORVAR SUPREME ORVAR SUPERIOR QRO 90 SUPREME UNIMAX FORMVAR HRC Halvvarmt Verktyg UNIMAX smide DIEVAR FORMVAR HRC * Automat- Verktyg QRO 90 SUPREME smide/ UNIMAX sprutsmide DIEVAR FORMVAR HRC * Stuk- Verktyg UNIMAX smide DIEVAR FORMVAR HRC * Uddeholms PM-stål kan användas i vissa verktygsdelar. Högre hårdhet kan användas. 29

32 MATERIAL FÖR FORMVERKTYG (PLAST) Uddeholmsmaterial Beskrivning/användningsexempel IMPAX SUPREME NIMAX STAVAX ESR POLMAX MIRRAX ESR MIRRAX 40 UNIMAX CORRAX ORVAR SUPREME VIDAR 1 ESR 30 Seghärdat Cr-Ni-Mo-stål, leveranshårdhet ~310 HB med utmärkta egenskaper för polering och fotoetsning. Lämpligt för formsprutningsverktyg, formblåsningsverktyg och strängsprutningsmatriser. Lågkolhaltigt stål med leveranshårdhet ~380 HB. Utmärkt skärbarhet och svetsbarhet. Hög seghet och utmärkta poler- och mönstringsegenskaper. Genomhärdande korrosionsbeständigt formstål med utmärkt polerbarhet. Rekommenderas för medelstora och små formar. Genomhärdande korrosionsbeständigt formstål med extremt god polerbarhet. Ett genomhärdat korrosionsbeständigt plastformstål med mycket god polerbarhet. Rekommeras för medelstora och stora formar. Ett seghärdat korrosionsbeständigt formstål med god bearbetbarhet, mycket god seghet och utmärkt polerbarhet. Leveranshårdhet ~380 HB. Ett stål med mycket god härdbarhet lämpligt för ytbeläggning. Den unika kombinationen av seghet/duktilitet och nötningsbeständighet gör att stålet lämpar sig mycket väl till formar avsedda för långserieproduktion samt för formning av armerade plaster. Utskiljningshärdande stål med extremt god korrosionsbeständighet. Mångsidigt, genomhärdande form- och verktygsstål med god nötningsbeständighet och god polerbarhet. Ett formstål lämpligt för stora formar där det är höga krav på god seghet i kombination med mycket god polerbarhet och etsbarhet. Forts.

33 ILLUSTRATION, GRAPHICS,, SVERIGE 31

34 RIGOR Genomhärdande stål som rekommenderas för mycket långa tillverkningsserier av små, komplicerade formstycken. ELMAX Uddeholms pulvermetallurgiskt tillverkade formstål som SUPERCLEAN kännetecknas av mycket god dimensionsstabilitet, god VANADIS 4 polerbarhet och slitstyrka. Elmax SuperClean är korro- EXTRA sionsbeständigt, Vanadis 4 Extra SuperClean har den högsta SUPERCLEAN segheten, skärbarheten och värmeledningsförmågan och VANADIS 10 Vanadis 10 SuperClean den bästa slitstyrkan. Rekommen- SUPERCLEAN deras för mycket långa serier av små detaljer och/eller för nötande plaster. VANCRON 40 Uddeholm Vancron 40 SuperClean är ett bra alternativ till SUPERCLEAN ytbelagda stål. Dess egenskaper medför att friktionen mot arbetsmaterialet minskar och har därmed utmärkta egenskaper mot påkletningar och adhesiv nötning. HOLDAX ROYALLOY RAMAX HH ALUMEC 89 Seghärdat hållarmaterial med mycket god skärbarhet. Leveranshårdhet ~310 HB. Ett seghärdat korrosionsbeständigt hållarstål med god bearbetbarhet, högt motstånd mot intryckningar och utmärkt svetsbarhet. Seghärdat korrosionsbeständigt hållarmaterial med god bearbetbarhet och hög hållfasthet. Leveranshårdhet ~340 HB. Höghållfast Al-legering, leveranshårdhet ~160 HB. Rekommenderas för formblåsningsformar, prototypverktyg samt formar för korta och medellånga serier med måttliga påkänningar. Uddeholm RoyAlloy är patenterat och tillverkas av Edro Specially Steels, USA. Alumec 89 är ett material från Alcoa Inc. För ytterligare information se Uddeholms broschyr Uddeholms stål för formverktyg. 32

35 Uddeholmsmaterial Beskrivning/användningsexempel MOLDMAX HH En Berylliumkopparlegering med hög hållfasthet, leveranshårdhet 40 HRC. MOLDMAX XL En höghållfast nickel-tenn-kopparlegering, leveranshårdhet ~30 HRC. De olika Moldmax-legeringarna är användbara formmaterial för applikationer med krav på hög värmeledningsförmåga, korrosionsmotstånd och polerbarhet. Moldmax är ett varumärke registrerat av Materion Brush Performance Alloys, Ohio. Material för formverktyg jämförelsetabell Uddeholms- Skär- Nötningsbe- Korrosionsmaterial barhet* ständighet Polerbarhet beständighet IMPAX SUPREME NIMAX CORRAX VIDAR 1 ESR ORVAR SUPREME STAVAX ESR POLMAX MIRRAX ESR MIRRAX 40 UNIMAX RIGOR ELMAX VANADIS 4 EXTRA VANADIS 10 VANCRON 40 RAMAX HH ROYALLOY HOLDAX * Uddeholmsstålen Impax Supreme, Nimax, Mirrax 40, RoyAlloy, Holdax och Ramax HH är testade i seghärdat tillstånd. Uddeholm Corrax är testat i utskiljningshärdat tillstånd. 33

36 Val av formmaterial Allmänna rekommendationer Rekommendationer Formnings- Form- Hårdhet metod Plastmaterial material HRC (HB) Form- Termoplaster ALUMEC 89 (~160) sprutning Seghärdat formstål IMPAX SUPREME 33(~310) RAMAX HH 37(~340) NIMAX / MIRRAX 40 40(~380) Genomhärdande CORRAX formstål MIRRAX ESR ORVAR SUPREME / VIDAR 1 ESR STAVAX ESR / POLMAX UNIMAX ELMAX VANADIS 4 EXTRA Härdplaster UNIMAX ELMAX RIGOR VANADIS 4 EXTRA Form- Härdplaster MIRRAX ESR pressning STAVAX ESR ORVAR SUPREME UNIMAX ELMAX VANADIS 4 EXTRA Form- Allmänt ALUMEC 89 (~160) blåsning MPAX SUPREME 33(~310) NIMAX 40(~380) PVC CORRAX RAMAX HH 37(~340) MIRRAX 40 40(~380) MIRRAX ESR STAVAX ESR Sträng- Allmänt IMPAX SUPREME 33(~310) sprutning NIMAX 40(~380) PVC CORRAX RAMAX HH 37(~340) MIRRAX 40 40(~380) MIRRAX ESR STAVAX ESR

37 Rekommendationer Formnings- Form- Hårdhet metod Plastmaterial material HRC (HB) Hållar- 1. Hög slitstyrka, seghärdat, material enkel att bearbeta HOLDAX 33(~310) 2. Som punkt 1, dessutom korrosionsbeständigt, vilket ger lägre underhålls- och produktions- ROYALLOY (~310) kostnader. RAMAX HH 37(~340) Särskilda rekommendationer Rekommendationer Särskilda Form- Hårdhet krav Exempel material HRC (HB) Stora För bildelar, t ex paneler, stöt- ALUMEC 89 (~160) formar fångare och instrumentbräden. IMPAX SUPREME 33(~310) CORRAX ORVAR SUPREME VIDAR 1 ESR MIRRAX ESR MIRRAX 40 40(~380) NIMAX 40(~380) Som ovan men med lägre krav på HOLDAX 33(~310) ytfinheten. RAMAX HH 37(~340) Hög För formning av optiska/medicinska MIRRAX 40 40(~380) ytfinhet artiklar, glasklara lock, huvar/ MIRRAX ESR paneler STAVAX ESR POLMAX ORVAR SUPREME VIDAR 1 ESR UNIMAX ELMAX VANADIS 4 EXTRA Forts. 35

38 Rekommendationer Särskilda Form- Hårdhet krav Exempel material HRC (HB) Kompli- 1. För stora bil-/hushålls- IMPAX SUPREME 33(~310) cerade komponenter. CORRAX MIRRAX ESR MIRRAX 40 40(~380) NIMAX 40(~380) VIDAR 1 ESR För små delar vid låga krav på IMPAX SUPREME 33(~310) slitstyrka. CORRAX MIRRAX 40 40(~380) NIMAX 40(~380) 3. För små delar vid höga krav på MIRRAX ESR slitstyrka, t ex elektriska/elektro- ORVAR SUPREME niska detaljer STAVAX ESR UNIMAX ELMAX VANADIS 4 EXTRA RIGOR VANADIS Nötande Armerade/fyllmedelshaltiga MIRRAX ESR form- plastmaterial. ORVAR SUPREME massa STAVAX ESR UNIMAX ELMAX RIGOR VANADIS 4 EXTRA VANADIS Långa För termoplastartiklar, t ex MIRRAX ESR serier engångsbestick, behållare och STAVAX ESR förpackningar. ORVAR SUPREME VIDAR 1 ESR UNIMAX ELMAX VANADIS 4 EXTRA

39 Rekommendationer Särskilda Form- Hårdhet krav Exempel material HRC (HB) Korrosions- 1. Vid korrosiva formmassor, ROYALLOY (~310) beständighet t ex PVC. CORRAX Vid fuktiga formnings-/ RAMAX HH 37(~340) lagringsförhållanden. MIRRAX 40 40(~380) 3. Allmän beständighet mot MIRRAX ESR missfärgning/rostning. STAVAX ESR Beständighet mot korrosion i ELMAX kylkanaler. Fotoetsning 1. Seghärdat stål. IMPAX SUPREME 33(~310) MIRRAX 40 40(~380) NIMAX 40(~380) 2. Genomhärdande stål. MIRRAX ESR ORVAR SUPREME VIDAR 1 ESR STAVAX ESR UNIMAX ELMAX VANADIS 4 EXTRA Hög värme- Formar för formsprutning och lednings- formblåsning, kärnor och förmåga insatser. Delar till varmkanal- MOLDMAX HH ~40 system. MOLDMAX XL ~30 37

40 PULVERMETALLURGISKA VERKTYGSSTÅL PM-stål för förbättrad verktygsekonomi Snabbstelning av en stålsmälta genom atomisering är en pulvermetallurgisk process för framställning av snabbstål och verktygsstål. Denna metod eliminerar de problem som uppstår vid stelnandet av ett stort göt i form av lokala variationer av den kemiska sammansättningen genom segringar. Vid framställning av PM-stål utgår man från en smälta på vanligt sätt. Vid tappningen slås smältan sönder i små ståldroppar av en gasstråle. Dessa ståldroppar, som kan betraktas som enskilda göt, stelnar mycket snabbt, p g a sin ringa storlek, till segringsfria pulverkorn. Pulvret kompakteras sedan, under högt tryck vid hög temperatur, till täta ämnen för vidare behandling med konventionella metoder som smidning och valsning till önskade dimensioner. Uddeholms PM-stål Vanadis 4 Extra SuperClean, Vanadis 6 SuperClean, Vanadis 10 SuperClean, Vanadis 23 SuperClean och Elmax SuperClean tillverkas genom en speciell process som ger ett mycket rent "superclean stål, vilket ger ytterligare förbättrade egenskaper beträffande polerbarhet, seghet och böjhållfasthet. Uddeholm Vancron 40 SuperClean är ett nitrerat PM-stål, ett bra alternativ till ytbelagda stål. Dess egenskaper medför att friktionen mot arbetsmaterialet minskar och stålet har därmed utmärkta egenskaper mot påkletningar och adhesiv nötning. Den pulvermetallurgiska framställningsmetoden ger följande fördelar jämfört med konventionell framställning av höglegerade verktygsstål: Dimensionsförändringarna vid värmebehandlingen blir mindre och mer förutsägbara genom avsaknaden av segringar. Verktyg tillverkade av PM-stål ger bättre och jämnare prestanda. PM-stålen är segare p g a den mindre karbidstorleken och avsaknaden av karbidstråk. PM-stålen ger mer isotropiska (riktningsoberoende) egenskaper. PM-metoden medger högre halt av legeringsämnen, vilket medför att stålets egenskaper kan skräddarsys i större utsträckning än vid konventionell metallurgi. PM-stålen medger en mycket hög nötningsbeständighet utan avkall på andra viktiga egenskaper. Slipbarheten förbättras genom att karbiderna är små och jämnt fördelade. 38

41 PM-processen för tillverkning av snabbstål och verktygsstål Stålsmälta Atomisering i inertgas Inkapsling Svetsning Varmisostatpressning (HIP) Valsning Varmsmide Stänger Stänger HIPpade produkter 39

42 UDDEHOLM COMPONENT BUSINESS Uddeholm Component Business marknadsför Uddeholms produktprogram i andra typer av applikationer och komponenter än i den traditionella verktygsståls-affären, där de förstklassiga Uddeholmsstålens produktegenskaper leder till lägre underhållskostnader och bidrar till ökad prestationsförmåga och optimal totalekonomi. Uddeholm Component Business applikationer och komponenter kan hittas inom alla industrisegment där det ställs höga krav på egenskaper så som slitstyrka, hållfasthet, korrosionsbeständighet och värmebeständighet. Hållfasthet Nötningsbeständighet Korrosionsbeständighet Värmebe- ständighet Nötningsbeständighet Slitage kostar industriföretag stora summor pengar årligen framförallt på grund av nötning. Inom detta område är det av största vikt att optimera slitstyrkan och nötningsbeständigheten. Uddeholms breda produktprogram innefattar stålsorter som kombinerar utmärkt livslängd och seghet. Vissa stålsorter, som mestadels används för kallarbetsverktyg, är speciellt passande för att motverka slitage på grund av dess struktur, som innefattar hårdfaspartiklar. Hållfasthet När man ska jämföra olika stålsorters hållfasthet kan man snabbt konstatera att Uddeholms stål visar upp mycket bättre hållfasthetsvärden än konstruktionsstål. Fördelen är att materialets hårdhet är anpassningsbar genom släckning och anlöpning, och kan anpassas enligt specifika krav. 40

43 Hög utmattningshållfasthet kan nås genom att den höga hållfastheten kombineras med stålets höga renhet. Uddeholms ESR-omsmälta stålsorter är ett bra exempel på detta. Detta betyder en ökad livslängd hos den färdiga komponenten. Dessa egenskaper möjliggör även viktminskningar, vilket i sin tur leder till lägre kostnader och högre prestationsförmåga. Korrosionsbeständighet Uddeholms utbud av korrosionsbeständiga stål, som ofta används för plastformning, erbjuder en unik kombination av hållfasthet, korrosionsbeständighet och hållbarhet, vilket möjliggör helt nya tekniska designlösningar. Detta innebär att komponenter inte behöver ytbehandlas och att materialet kan användas i korrosiva miljöer. Värmebeständighet Uddeholms stålsorter används även i smidesverktyg och är således utvecklade för att kunna klara av höga temperaturer. Denna egenskap medför stora förbättringar i hållfasthet för komponenter som utsätts för höga temperaturer under en lång tidsperiod, det vill säga att de inte förlorar i hållfasthet och hårdhet, vilket ofta är fallet för konstruktionsstål. 41

44 Temperatur Hårdhetsprov HÄRDNING Med härdning menas normalt värmning och kylning, följt av anlöpning. Nedanstående operationsföljd och riktlinjer bör noga följas. 20 C Tid Förvärmning. Värm långsamt! Hastig värmning ökar risken för formförändringar. 2 Austenitiseringstemperatur. Skydda stålet mot ytavkolning genom värmning i saltbad, skyddsgas eller vakuum. (Ytavkolning ökar risken för sprickor och låg hårdhet.) 3 Kylning. Använd det kylmedel som anges för respektive stål, d v s vatten, olja, luft o s v, för optimal hårdhet och struktur efter kylningen. Oljehärdande stål kan med gott resultat kylas i etappbad. Stål som kan härdas i olja eller luft bör helst kylas i luft, som ger minsta formförändringen. Notera: Större block bör dock kylas tämligen hastigt för att en tillfredsställande struktur skall erhållas i blockets centrum. Avbryt kylningen vid C och anlöp omedelbart! 4, 5 Anlöpning. Värm långsamt för att minska risken för formförändring och sprickbildning! Hålltid vid anlöpningstemperatur min. 2 timmar. Låt materialet svalna till rumstemperatur efter den första anlöpningen. Anlöp två gånger när det gäller verktygsstål och snabbstål med kolhalt under 1% och tre gånger i fråga om Uddeholm Vancron 40 SuperClean och snabbstål med högre kolhalt. Det ger materialet den bästa segheten. Om Vanadis-stålen härdas vid >1100 C, skall de alltid anlöpas vid >525 C tre gånger, för att minska andelen restaustenit. 42

45 ANTECKNINGAR 43

46 FÖRBEARBETAT VERKTYGSMATERIAL Vid verktygstillverkning representerar materialkostnaden bara en liten del (ca 10%) av den totala verktygskostnaden. Maskinbearbetning representerar en avsevärt högre andel. Beräkningar visar att grovbearbetning före värmebehandlingen står för ca. 20% av den totala kostnaden för verktyget. Då en del av grovbearbetningen är av enklare art är det omotiverat att den utförs av kvalificerade verktygsmakare. Uddeholm har därför investerat avsevärda resurser för att förädla verktygsstålet ytterligare. Genom att slipa stängerna till standardiserade mått med en ytfinish som möjliggör för verktygstillverkaren att starta direkt, utan förberedande ytpreparering, blir totalkostnaden för det färdiga verktyget lägre. De förbearbetade stängerna levereras inslagna i skyddspapper i lätthanterliga 1-meters längder. Från svart till förbearbetat är fördelarna många Fördelar för verktygstillverkaren: Tidsbesparing Mindre materialåtgång Eliminering av ytdefekter, flagor, sprickor och avkolning Egen personal kan ägna sig åt mer kvalificerade jobb Enklare hantering Renare hantering (spånorna stannar hos Uddeholm) Lägre uppsättningskostnader Lägre lagerhållningskostnader Mindre verktygsslitage Sammantaget betyder detta bättre totalekonomi för kunden, d v s större och snabbare produktion till lägre kostnad. 44

47 Toleranser Bredd: +0,40/+0,80 mm Breddvariationen hos en och samma stång får inte vara större än 0,0001 multiplicerat med avståndet mellan mätpunkterna. Tjocklek: +0,40/+0,65 mm Tjockleksvariationen hos en och samma stång får inte vara större än 0,0001 multiplicerat med avståndet mellan mätpunkterna. Planhet och rakhet Maximal avvikelse (t) dividerad med längden (l) enligt nedanstående figur, får inte överstiga de angivna värdena. Till exempel för dimension 200 x 25 mm, mätt över 1000 mm, får maximal avvikelse vara t/1000 = 0,0005, t = 0,5 mm. Bredd mm Tjocklek T, mm < t/l max 4 8 0,0013 0,0015 (8) 20 0,0008 0,0010 (20) 200 0,0003 0,0005 l t Ytjämnhet På längsgående sidor får medelytavvikelsen Ra vara max 6,3 µm. På flatsidor på stång får Ra vara max 2,5 µm. Rätvinklighet För material med en tjocklek t o m 80 mm får max avvikelse X, i förhållande till yta A, vara 0,10 mm. För material med tjocklek över 80 mm får max avvikelse X vara 0,15 mm. A X A 45

48 BEARBETNINGSSERVICE Förutom tillverkning av verktygsstål i ett antal ytutföranden och toleranser i standarddimensioner utförs följande bearbetningsoperationer på kundens order: Platt- och fyrkantstång Ytfräsning: icke standardiserade dimensioner av stora formoch formbyggnadsblock. Formrumsfräsning: fräsning av kaviteter och hål enligt kundspecifikationer Borrning: pelar-/bussningshål och kylkanaler. Slipning, finfräsning: finbearbetad stång i icke standardiserade dimensioner. Rundstång Svarvning, skalning: ickestandardiserade dimensioner. Centerlesslipning: ickestandardiserade dimensioner. Hålad stång: ickestandardiserade dimensioner. Bearbetning på beställning av halvfärdiga eller färdiga verktygsdelar i glödgat eller värmebehandlat tillstånd Komponenter för strängpressning t ex container, presstämpel och bakplugg Maskinkomponenter: axlar, hjul, knivar etc. 46

49 GODA RÅD OM FÖRBÄTTRING AV VERKTYGSPRESTANDA Varmarbetsstål Förvärm verktyget för att motverka termochock! Reducera värmeväxlingarna i verktyget till ett minimum genom att använda lämpliga kylmetoder! Smörj arbetsytorna för att minska kontakten med den varma metallen och underlätta uttagningen av detaljerna! Avspänningsanlöp verktyget efter stora serier för att minska risken för termisk och mekanisk utmattning! Kallarbetsstål Var noga med verktygsinställning och pressinriktning! Se till att verktyget har fullt stöd, så att stabiliteten blir maximal och nedböjning undviks! Använd smörjmedel där så är lämpligt! Återanlöp efter omslipning! Avspänningsanlöp gärna verktyg som utsätts för upprepad hård belastning efter en lång produktionsserie! Klipp inte band som är avsevärt tjockare eller tunnare än vad verktygen är konstruerade för! Plastformstål Avspänningsanlöpning/glödgning före färdigbearbetning rekommenderas för bästa resultat vad gäller dimensionsförändringar, etsning och svetsning! Minska risken för rost på formytor och risken för nedsatt värmeledningsförmåga i rostiga kylkanaler genom att använda ett korrosionströgt verktygsstål! Slitage från fyllmedel i plast kan reduceras genom att ändra till mer nötningsbeständigt verktygsstål eller i vissa fall genom ytbehandling! Minska risken för skärningar genom att välja olika material och/eller olika hårdhetsnivåer på de två glidande ytorna! Underdimensionerat formlåstryck ökar risken för skägg på produkten och deformering av formrumskanter! 47

50 GODA RÅD OM VERKTYGETS GRUNDKONSTRUKTION Utgå alltid från standarddimensioner där så är möjligt! Uddeholm levererar i regel stång i överdimension med bearbetningsmån för färdigbearbetning till lämpligt nominellt mått, t ex 125 x 25 mm. Använd tillräcklig totaldimension! Obearbetat tvärsnitt 133 x 28 mm Förbearbetat tvärsnitt 125 x 25 mm med arbetsmån Använd rundade hörn! Se till att godstjocklekarna är så jämna som möjligt! Se upp med spår eller märken som kan orsaka spänningar, t ex vid kallprägling och grovbearbetning! Lämna tillräckligt mellanrum mellan borrhål och plattkant! Använd massiva block som motstår nedböjning! Avlägsna ytavkolning! Färdigt tvärsnitt 125 x 25 mm 48
