Instruktion vid produktfel

Transkript

1 Mätinstruktion 1

2 2 Instruktion vid produktfel Vi på HärjedalsKök har alltid ambitionen att hjälpa till på bästa sätt. Därför är det viktigt att du fyller i alla mått på bifogad ritning så att vi kan åtgärda ditt produktproblem. kostnad. För din information har HärjedalsKök AB en 5-årig garantitid på våra egentillverkade produkter. Övrig kringutrustning såsom handtag, gångjärn med mera omfattas av en 5-årig produktgaranti. Om du vill ha hjälp med monteringen, kan vi förmedla kontakten med någon av våra montörer. Denna kostnad betalar du själv direkt till montören. HärjedalsKök har inte möjlighet att stå för denna Om din garanti upphört, erbjuder vi nya produkter till ett rabatterat pris, med 30 % rabatt på den befintliga prislistan. Vid skador eller produktfel Om du hittar en skada eller ett produktfel så finns det flera sätt att kontakta oss på. Tänk på att ha så många uppgifter som möjligt tillgängliga, till exempel köpeavtal, faktura osv, då kan vi hjälpa dig snabbare. Det enklaste sättet är att gå in direkt på vår hemsida härjedalskök.se och klicka på kontakt. Det går bra att både maila och ringa till oss. Du kan också skriva in harjedalskok.se/kokshjalpen direkt i din webbläsare. Här hittar du våra manualer som du själv kan skriva ut och fylla i. Här kan också skicka ett direktmeddelande till oss med dina uppgifter och vad du vill ha hjälp med, så skickar vi en manual direkt hem till dig. Skötselanvisning Du hittar vår skötselanvisning på baksidan av din faktura men du kan också gå in på vår hemsida och läsa mer. Med vänliga hälsningar, Eftermarknadsavdelningen HärjedalsKök AB Så här kontaktar du oss Återsänds till adress Webb: härjedalskök.se HärjedalsKök AB E-post: kokshjalpen@harjedalskok.se Industrivägen 1 Telefon: Funäsdalen 2

3 Brister eller fel / Kontaktformulär 3 Ort:... Datum:... Namn:... Adress:... Postadress:... Telefon, bostad:... Mobil:... Telefon, arbete:... E-post:... Kundnummer Vi behöver ditt kundnummer, det hittar du på köpeavtalet, fakturan eller etiketten. Kundnummer:... Ange nedan hur många produkter totalt du felanmäler samt orsak: Handlingarna skickas till: Så här kontaktar du oss HärjedalsKök AB Webb: härjedalskök.se Industrivägen 1 E-post: kokshjalpen@harjedalskok.se Funäsdalen Telefon: HärjedalsKöks noteringar Åtgärd: Datum:... Signatur:... 3

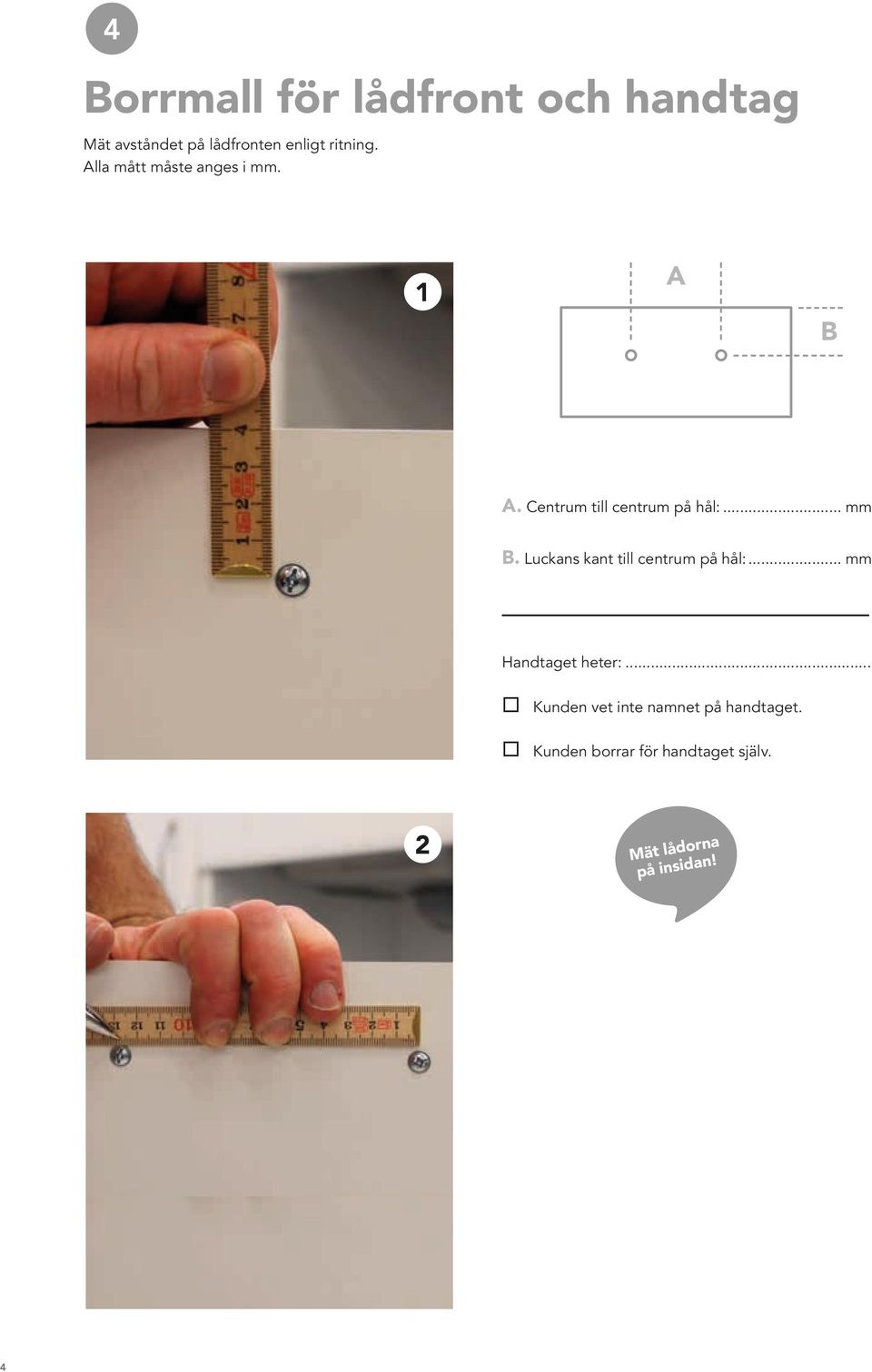

4 4 Borrmall för lådfront och handtag Mät avståndet på lådfronten enligt ritning. Alla mått måste anges i mm. 1 A B A. Centrum till centrum på hål:... mm B. Luckans kant till centrum på hål:... mm Handtaget heter:... Kunden vet inte namnet på handtaget. Kunden borrar för handtaget själv. 2 Mät lådorna på insidan! 4

5 Mäta lådfronter Mät lådfronterna på insidan enligt anvisning på bilderna. Alla mått måste måste anges i mm. 5 Lådbredd, lådfronter. A A. Bredd:...mm Höjd:... mm B B. Bredd:...mm Höjd:... mm C C. Bredd:...mm Höjd:... mm D D. Bredd:...mm Höjd:... mm E E. Bredd:...mm Höjd:... mm F F. Bredd:...mm Höjd:... mm Lådhurtsen sitter inte vid spis/diskmaskin. Se bild: 1 och 2. Antal lådfronter:... st Lådhurtsen sitter vid spis/diskmaskin. Se bild: 5 och 8. Synlig kant av stommens sida. Se bild: 5, 6, 7 och 8. Synlig bredd av stommen sida:... mm Se bild: 6. Synlig höjd av stommen sida:... mm Se bild: 8. På vilken sida av spis/diskmaskin sitter lådhurtsen? Vänster Höger 5

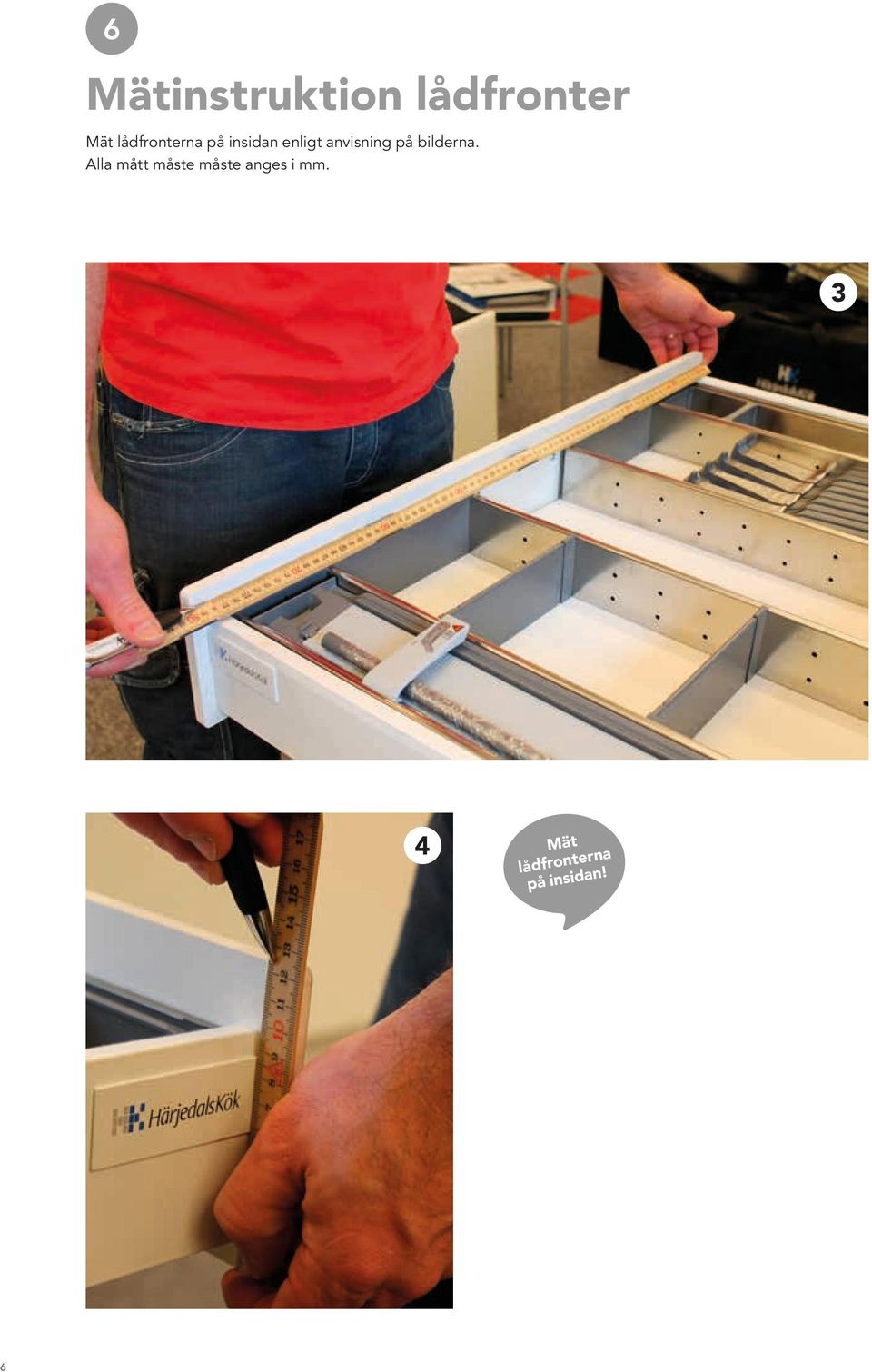

6 6 Mätinstruktion lådfronter Mät lådfronterna på insidan enligt anvisning på bilderna. Alla mått måste måste anges i mm. 3 4 Mät lådfronterna på insidan! 6

7 Mätinstruktion köksstommar Bilderna visar hur du mäter köksluckor och lådfronter som anknyter till en spis eller en diskmaskin. Mät mellanrummet på stommen mot värmekällan, dvs det synliga vita som syns på stommen. Du behöver ta mått på både bredd (se bild 5 och 6) och höjd (se bild 7 och 8). Alla mått måste anges i mm

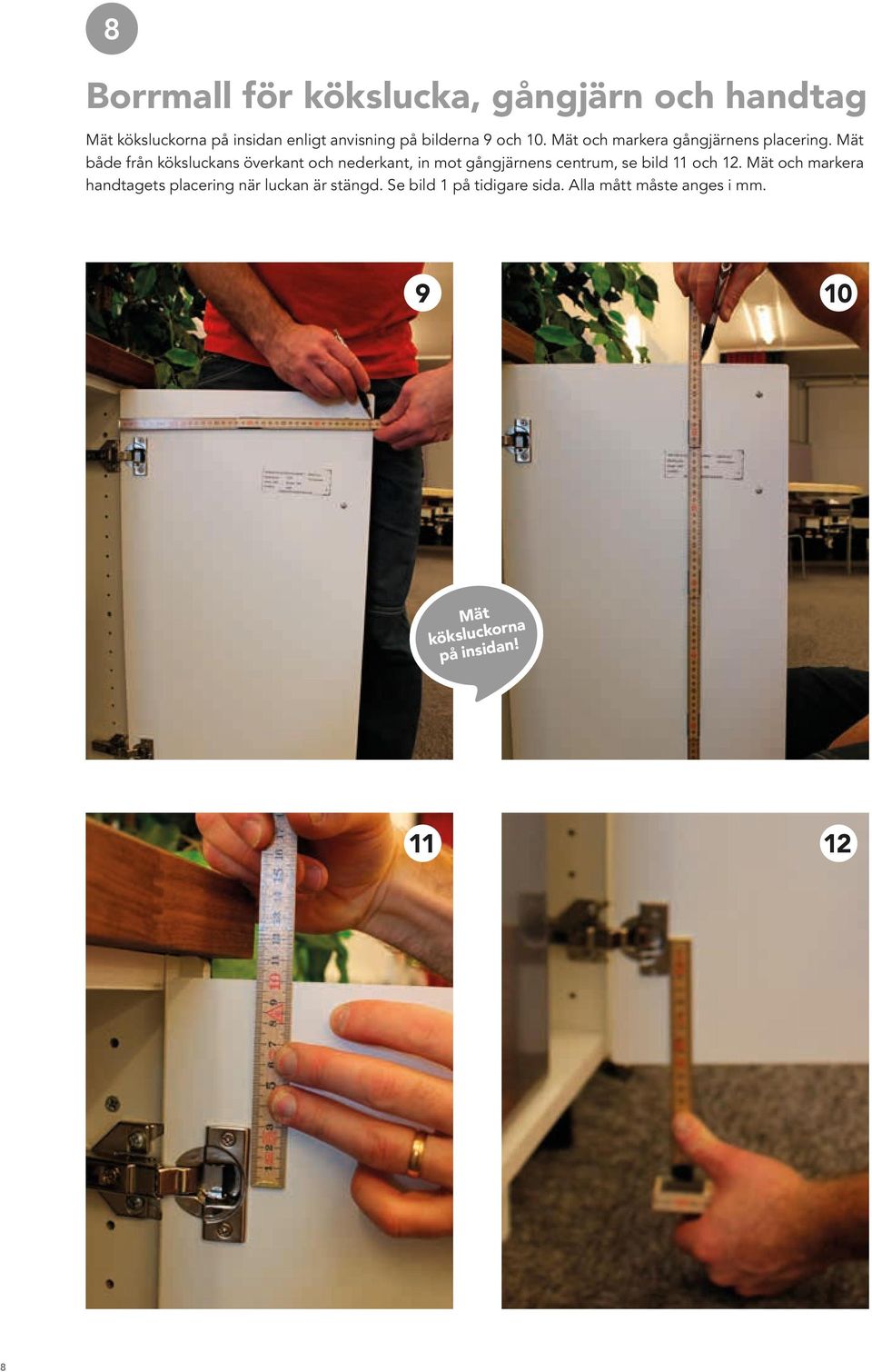

8 8 Borrmall för kökslucka, gångjärn och handtag Mät köksluckorna på insidan enligt anvisning på bilderna 9 och 10. Mät och markera gångjärnens placering. Mät både från köksluckans överkant och nederkant, in mot gångjärnens centrum, se bild 11 och 12. Mät och markera handtagets placering när luckan är stängd. Se bild 1 på tidigare sida. Alla mått måste anges i mm Mät köksluckorna på insidan!

9 9 B Kökslucka Nuvarande luckans mått. A. Lucka, höjd:... mm B. Lucka, bredd:... mm A Nuvarande luckans namn:... Se bild 9 och 10. Markera var handtagets placering är när luckan är stängd. Luckan sitter inte vid spis/diskmaskin. Luckan sitter vid spis/diskmaskin. A C Gångjärn A. Luckans kant till centrum på hål:...mm B. Luckans kant till centrum på hål:...mm C. Luckans kant till centrum på hål:...mm D. Luckans kant till centrum på hål:...mm På vilken sida sitter gångjärnet på luckan sett framifrån? Vänster Höger B D På vilken sida av spis/diskmaskin sitter luckan? Vänster Höger Mät stommens höjd och mellanrum mot spisen. D E F Synlig bredd av stomme:... mm Synlig höjd av stomme:... mm Om luckan är placerad bredvid en värmekälla, till exempel en spis eller diskmaskin, vill vi att du mäter den vita synliga kanten av stommen när luckan är stängd. Se bilder: 5, 6, 7 och 8. Handtag A. Centrum till centrum på hål:...mm B. Luckans kant till centrum på hål:...mm C. Luckans kant till centrum på hål:...mm Handtaget heter:... Kunden vet inte namnet på handtaget. Kunden borrar för handtaget själv. 9

10 10 Ljusrampslist Mät den folierade sidan. Visa gärna om kanten är sned, rak eller folierad. Alla mått måste anges i mm. A D * * B C * * E A. Vänster, ytterlist:... mm B. Vänster, frontlist:... mm C. Höger, frontlist:... mm Rak kapad Snedkapad 45 * Synlig kant, folierad. D. Höger, ytterlist:... mm E. Lång, frontlist:... mm 10

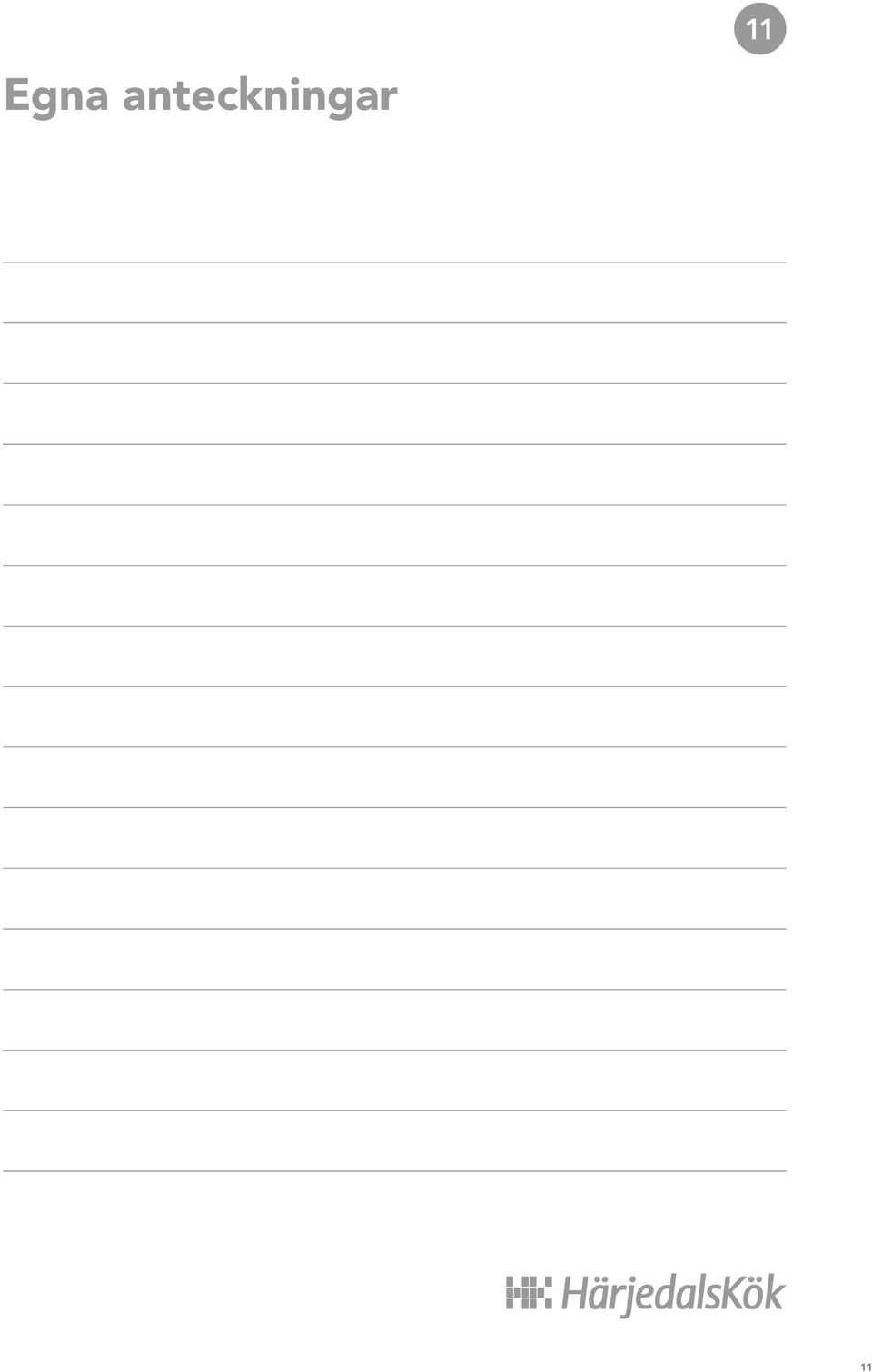

11 Egna anteckningar 11 11

12 härjedalskök.se
