1 Sida 1 (10) Mall för uppskyltning av lokaler och förvaringsskåp. Avsikten med detta dokument är att ge detaljerade instruktioner hur verksamheten på skall uppfylla lagkraven med avseende på skyltning av lokaler och förvaringsskåp. Instruktionen syftar inte bara till att uppfylla lagkraven utan ett viktigt syfte är dessutom att alla labb på har samma utseende avseende uppskyltning. Samma utseende innebär att skyltningen följer i möjligaste mån foton nedan. Skyltar i hårdplast har en vit utfyllnad jämfört med klisterdekaler. Faropiktogrammet är då något mindre än motsvarande klisterdekal. Levererade skyltar av olika material är utbytbara med varandra men skyltar på samma skåp/lokal bör vara utförda i samma material. Samtliga skyltar av tidigare modell är felaktiga och skall tas bort. Rengör ytorna från gammalt klister. Felaktig/onödig skyltning skall tas bort. Se avsnitt längre ner i dokumentet på exempel på felaktig/onödig skyltning. Skylten är inte tillämplig och skall tas bort från dörrar och skåp.

2 Sida 2 (10) 1.Dörr till kemikalieförråd Storlek på piktogram 210x210 mm. För kemikalieförråd som innehåller explosiva ämnen skall denna skylt sättas upp:

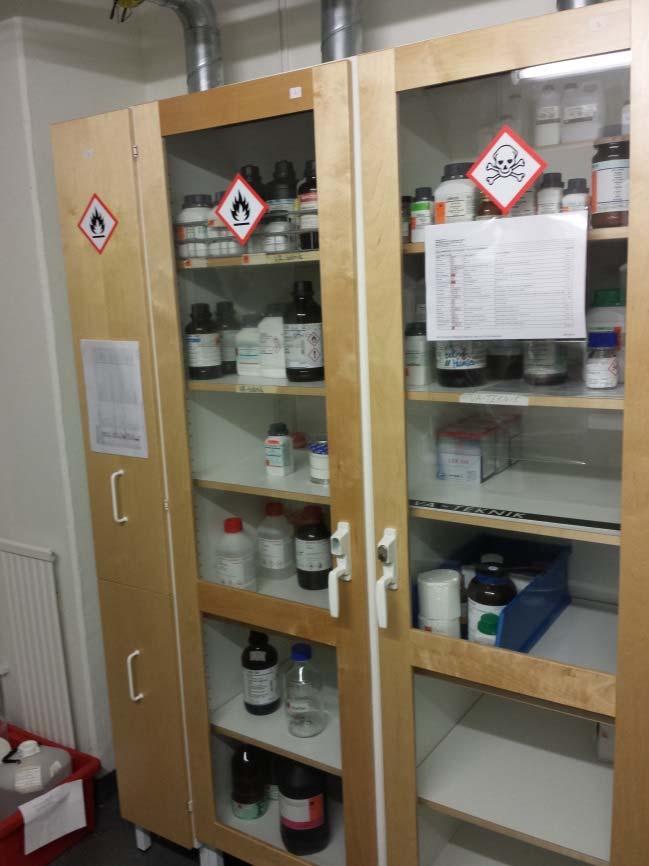

3 Sida 3 (10) 2.Förvaringsskåp i kemikalieförråd Förvaringsskåp märks upp med korrekt faropiktogram. Storlek: 105x105 mm Ingen samförvaring av brandfarliga och t.ex. giftiga kemikalier i samma ventilerade skåp. Brandfarliga kemikalier ska förvaras i separat skåp. Skyltarna EX och tändstickan behövs inte då rummet har skyltarna på utsidan. Skåp med gifter skall märkas upp med faropiktogram dödskallen och vara låst.

4 Sida 4 (10) 3.Förvaringsskåp för gas Storlek på faropiktogram: 210x210 mm

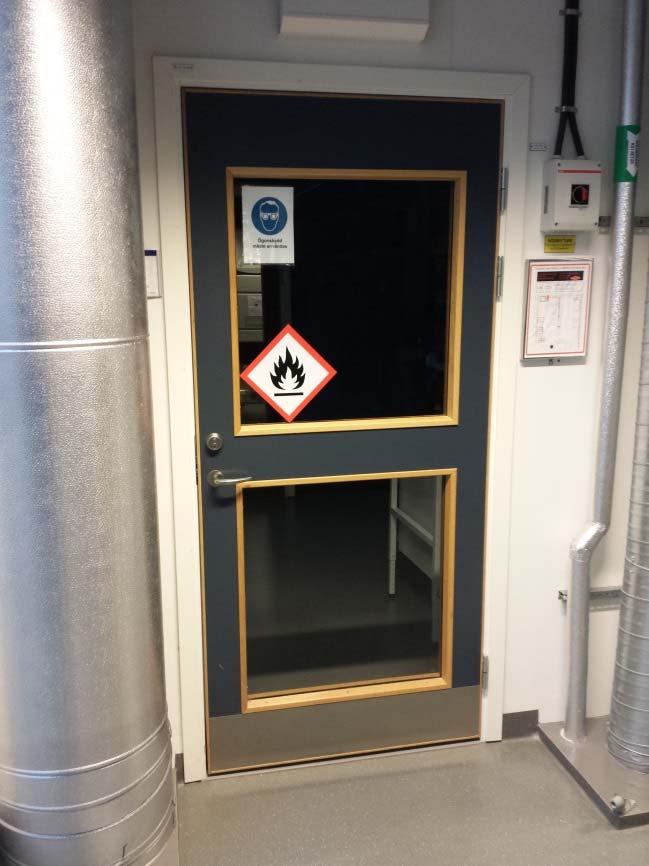

5 Sida 5 (10) 4.Dörrar till lab med brandfarlig vara Storlek på faropiktogram: 210x210 mm Dörrar till labb skall INTE rutinmässigt märkas upp med dessa faropiktogram: Undantag för rum typ Giftrummet och Syrarummet : Om rummet används uteslutande för omfattande hantering/förvaring av frätande eller gifta ämnen så skall piktogrammen sättas upp. Rum med giftsymbol skall hållas låsta.

6 Sida 6 (10) 5.Dörrar till labb med gasflaskor I detta labb finns gasflaska/or med icke brännbar gas. När ingen gasflaska förvaras i rummet skall skylten tas bort. Observera: Brandfarlig gas får inte förvaras på labb mer än temporärt, dvs aktuell dag och inte kvällar och helger. När arbetsmomentet med den brandfarliga gasen är avlutat skall flaskan tillbaka till gasskåpet. Se kap 5.3 i generella säkerhetsanvisningar. Temporär användning kräver inte att skyltar sätts upp. I detta rum finns gasflaska/or med icke brännbar gas och brandfarlig vara. Storlek på faropiktogram: 210x210 mm.

7 Sida 7 (10) 6.Förvaringsskåp med brandfarlig vara i laboratorielokal EX-skylt på förvaringsskåp skall se ut så här: Identisk skyltning på kyl- och frysskåp med brandfarlig vara. Storlek på faropiktogram: 105x105 mm.

8 Sida 8 (10) 7.Förvaringsskåp med faropiktogram Förvaringsskåp märks upp med korrekt faropiktogram. Storlek på faropiktogram: 105x105 mm. Beakta olämplig samförvaring. Märk upp med lämpligt faropiktogram. Nedanstående faropiktogram skall INTE användas för att märka upp skåp. Nedanstående märkning sätts på förvaringskärl/flaskor enbart.

9 Sida 9 (10) 8.Gammal/onödig skyltning Samtliga skyltar av tidigare modell skall tas bort. Gammalt klister tas bort. Undvik onödig skyltning, i detta exempel att ögonskydd skall bäras på lab. Skyddsglasögon skall alltid bäras på samtliga labb enligt generella säkerhetsanvisningar.

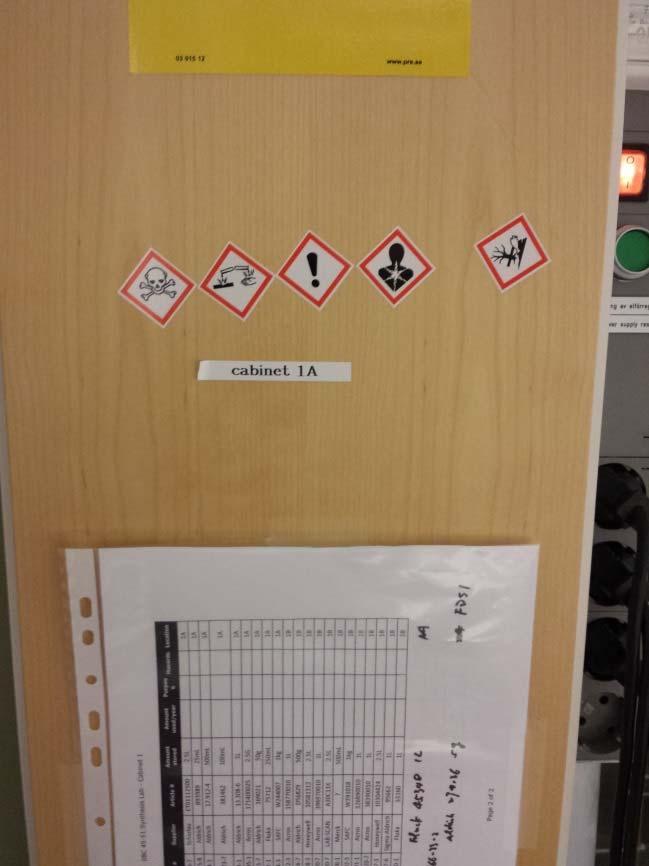

10 Sida 10 (10) 9.Felaktig skyltning Faropiktogram skall ha lämplig storlek för skåpet. Förvaringsskåp på skall ha faropiktogram som är 105x105 mm. Faropiktogram för miljöskadligt, hälsoskadligt och irriterande skall inte sättas på förvaringsskåp. Faropiktogram skall fastsättas korrekt orienterade. Se punkt 6. Beakta olämplig samförvaring. Giftskåp skall vara låsta. Felaktig skyltning skall tas bort omgående.
