3 Innehåll Svenska

4 Innehåll 1 Var vänlig observera följande Viktigt! Ingående delar Säkerhet Användning Beskrivning Funktion Vitala delar och anslutningar Tekniska data Installation Anslutning till produkttanken Anslutning till styrenheten Dosering Fyllning av membranventilen Justering av doseringsmängden Avstängning Återstart Uppgradering av produktledningen/infästningen Skötsel, rengöring och underhåll Rengöring Underhåll Demonering Montering Felsökning Bilaga Tillbehör och reservdelar Tillverkarens deklaration Garanti

5 1 Var vänlig observera följande 1.1 Viktigt! Varning! Hänvisar till säkerhetsanvisningar och kräver att säkerhetsåtgärder vidtas för att skydda användaren eller andra personer från skada eller livsfara. Försiktighet! Understryker vad som måste utföras eller undvikas för att skydda utrustningen eller annan egendom från skada.! Ger Notera! rekommendationer för bättre handhavande av enheten under drift eller vid justering samt när serviceåtgärder utförs. Siffrorna satta med fetstil i textavsnitten hänvisar till motsvarande siffra i illustrationen på sidan 8.* Punkten markerar ett instruktionssteg. Instruktionsstegen i illustrationerna indikeras med pilar. När flera instruktionssteg indikeras i en illustration, har pilens skuggning följande betydelse: Svart pil = steg 1 Grå pil = steg 2 Vit pil = steg Ingående delar! Som 1 membrandoseringsventil eller 1 membrandoseringsventil produktledning 1 uppsättning nålar; sats instruktionsmanual ett resultat av teknisk utveckling kan den levererade utrustningen avvika från illustrationer och specifikationer i denna manual. 5

6 1 Var vänlig observera följande 1.3 Säkerhet För att utrustningen skall kunna användas på ett säkert och framgångsrikt sätt, måste denna manual studeras noga. Tillverkaren kan inte ta något ansvar om instruktionerna inte följs. Om LOCTITE-produkter inte hanteras på ett korrekt sätt, kan hälsofara uppstå!! Följ allmänna säkerhetsföreskrifter vid hantering av kemikalier!! Följ tillverkarens instruktioner! Begär ett datablad med säkerhetsanvisningar för varje använd LOCTITE-produkt!! Använd alltid skyddsglasögon vid arbete med tryckluft! 1.4 Användning Membrandoseringsventilerna 97135/97136 är lämpliga för exakt applicering av LOCTITEprodukter. De uppvisar ingen återsugningseffekt ( suckback ). Membrandoseringsventilen är försedd med en inre cylinderkaliber på Ø 2 mm. Den används för anaeroba produkter upp till en viskositet på mpas. Membrandoseringsventilen är försedd med en inre cylinderkaliber på Ø 3 mm. Den används för anaeroba och tixotropa produkter upp till en viskositet på mpas. För varje produkt och motsvarande applikation för doseringsventilerna finns det olika nåltyper och storlekar tillgängliga: Koniska doseringsnålar av polyetylen för viskösa produkter och stora doseringsmängder. Nålar av rostfritt stål för tunna vätskor och UV-härdande produkter. Flexibla doseringsnålar av polyetylen. För höga flöden kan membrandoseringsventilen uppgraderas från ¼ -produktledning till 3/8 med hjälp av uppgraderingssatsen Membrandoseringsventilen används som en stationär applikatorenhet. Den monteras direkt vid doseringspositionen. Den fria änden av produktledningen ansluts till produkttanken. Det finns produkttankar på 0,5 och 2 l att tillgå. Membrandoseringsventilen kontrolleras via en styrenhet ur LOCTITEs utrustningssortiment. 6

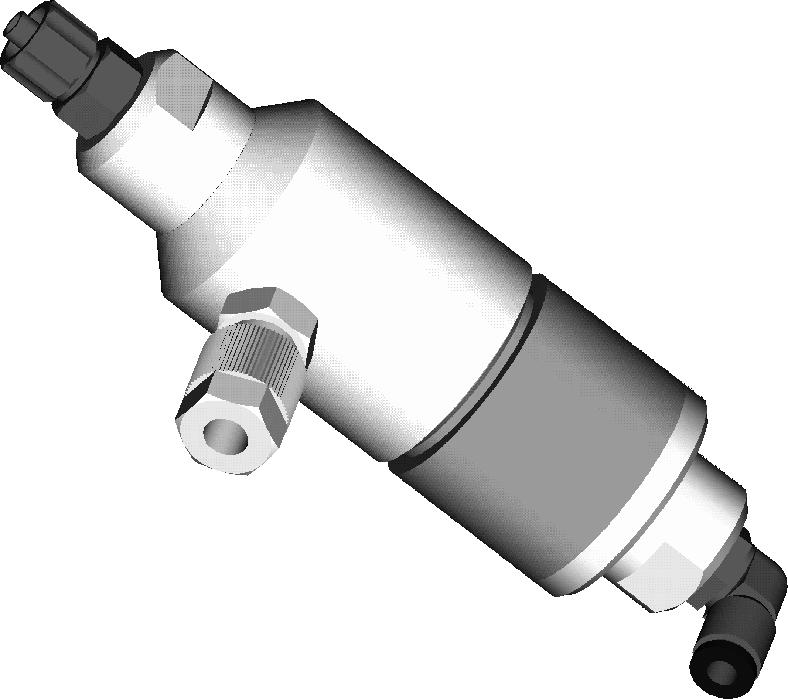

7 2 Beskrivning 2.1 Funktion LOCTITE-produkten transporteras genom en produktledning till membrandoseringsventilen med hjälp av doseringstrycket i produktbehållaren. I ventilens avstängningsdel har de ytor som kommer i kontakt med produkten belagts med PTFEmaterial, för att förhindra att produkten härdar i denna del av membrandoseringsventilen. Membrandoseringsventilen öppnas genom att ett tryck appliceras på en inre enkelverkande cylinder. I inaktiv position, hålls membrandoseringsventilen stängd med hjälp av fjäderkraft. I aktiv position erhålls tätning genom att en kolv trycker mot ett membran, vilket tätar produktens cylinderlopp i ventilen. Membranet är flytande monterat, vilket förenklar reparationer och service. Detta medför dock att membrandoseringsventilen inte är lämplig för fuktkänsliga produkter, såsom cyanoakrylater. Mängden doserad produkt styrs av: Trycket i produktbehållaren. Den tid som avstängningsventilen förblir öppen. Doseringsnålen. Ju mer precis och konstant doseringsmängden av Loctite-produkten måste vara, ju längre doseringstid och ju lägre doseringstryck krävs. 7

8 2 Beskrivning 2.2 Vitala delar och anslutningar 1 1 Anslutning för tryckluftsslang 2 Ventilhuvud 2 3 Membran 4 Ventilkropp 5 Anslutning för produktledning 3 6 Luer Lock-adapter 7 Luer-Lock Tekniska data Tryckluftsmatning Min. 5 bar (73 psi), max 7 bar (100 psi) Kvalitet Om önskad kvalitet inte kan erhållas, bör en LOCTITE filterregulator installeras. Filtrerad till 10 µm, oljefri, icke-kondenserande Tillbehör; ordernr Tryckluftsslangens storlek; anslutning Ytterdiameter 4 mm ; Innerdiam. 2,5 mm Produktledning Membrandoseringsventilens tryckområde Vikt, membrandoseringsventil Standard: ¼tum, Tillval: Uppgraderingssats 3/8 tum, nr ,5 bar (7 psi) 4 bar (58 psi) 300 g 8

9 3 Tekniska data R1/8 M Inspänningsyta Clamping area 4 Installation Tryckluftsslangen skall vara så kort som möjligt. Korta start- och stopptider för doseringsventilen är då möjliga att uppnå. Även produktledningarna bör vara så korta som möjligt. Ju kortare ledningarna är, desto mindre blir den specifika resistansen och desto lägre kan doseringstrycket hållas. Undvik skarpa böjar. Tryckluftsslangen och produktledningen får aldrig vara längre än 2 m. Undvik onödiga belastningar på infästningarna, genom att inte använda stela slangar och produktledningar. Se till att alla infästningar är åtdragna. Inget direkt solljus; inget UV-ljus! 9

10 R 4 Installation 4.1 Anslutning till produkttanken 97105, 97106, 97107, 97108, 97125, ltr.: length 275 mm 0.5 ltr.: length 200 mm 10

11 S3 Flo Monitor S1 Start VAC Phase = 1 P in 6-8 bar S6 S7 S8 S5 PLC Interface 2 AM S4 RS232 A cat. no Tallaght usiness Park hiteston Tallaght, Dublin 24, Ireland Poer consumption max VAC/ Hz 2 AM XS1: Start XS12: Channel A/B Made in Germany cat.no R I Coax O I Coax O I psi bar 10 6 CONT 8 CONT 4 Installation 4.2 Anslutning till styrenheten! Vid anslutning till koaxutgången (styrenhet och 97204/97205) används koaxadapter ! Vid inkoppling till den enstaka kontakten, använd anslutning I och stäng anslutning O /97204/97205 O XS1 XS VAC/47 63 Hz 2 AM XS1: Start XS2: Reservoir Loctite (Ireland) Ltd. Made in Germany cat.no XS1 XS2 XS3 XS4 XS5 XS6 XS7 XS8 XS2: Reservoir XS3: Turntable XS4: DC Motor XS5: Monitor A XS6: Monitor B XS7: RS232 Master XS8: RS232 Slave XS9: PLC Interface XS10: I/O port XS11: Servo A/B XS12 XS11 XS10 XS9 Loctite (Ireland) Ltd. A B S2 Reservoir Made in Germany Loctite (Ireland) Ltd. O I I 11

12 5 Dosering 5.1 Fyllning av membrandoseringsventilen! För att undvika luftbubblor under dosering, måste produktledningen och membrandoseringsventilen vara fylld. Placera en behållare under membrandoseringsventilen eftersom produkten kommer att flöda ut! Fyllning av produktledningen skall ske i enlighet med anvisningarna för den styrenhet som används. 5.2 Justering av doseringsmängden! Justera den doserade mängden i enlighet med avsnitt 5 i anvisningarna för den använda styrenheten. 5.3 Avstängning För att hindra anaeroba produkter från att härda, avlägsnas doseringsnålen så att Luer Lockadapter 6 exponeras för luft. Avstängning under längre perioder Ta ut produkten ur produktbehållaren. Rensa membrandoseringsventilen med hjälp av luft, tills ingen produkt kommer ut ur den. 5.4 Återstart Ställ in en produktflaska i produktbehållaren. Töm membrandoseringsventilen med hjälp av luft tills produkten flödar ut ur den. Kontrollera justeringen av doseringsmängden i enlighet med Kapitel 5 i instruktionsmanualen till den styrenhet som används. 12

13 5 Dosering 5.5 Uppgradering av produktledningen/infästningen! För högviskösa produkter kan ventilen utrustas med en adapter för 9,5 mm produktledning. Beställningsnummer: Koppla bort produktledningen och skruva loss infästningen Skruva in den nya infästningen i ventilens avstängningsdel 4. 13

14 6 Skötsel, rengöring och underhåll 6.1 Rengöring Membrandoseringsventilerna måste rengöras om: doseringssystemet inte används under perioder överstigande sju dagar, och/eller en annan typ av produkt skall doseras, och/eller ventilerna demonteras för utbyte av reservdelar. Vätskeformiga rester kan avlägsnas med olika typer av lösningsmedel. Klorerade kolväten ger opimala resultat; bland icke-klorerade kolväten är aceton det bästa alternativet. Om kemiska produkter inte hanteras korrekt, kan detta leda till hälsofara!! Iakttag allmänna säkerhetsbestämmelser för kemikaliehantering! Om membrandoseringsventilen rengörs efter långa perioder av stillestånd eller vid byte till annan produkt, tillse då att en ny produktflaska från Loctite placeras i produkttanken. Se vidare i instruktionsmanualen för den produktbehållare som används. För fyllning av produktledningen, se instruktionsmanualen för den styrenhet som används. För inställning av doseringsparametrar, se instruktionsmanualen för den styrenhet som används. 6.2 Underhåll För att säkerställa problemfri funktion hos membrandoseringsventilerna 97135/97136, rekommenderas regelbundna serviceintervaller. Var sjätte månad Ersätt membran 3 (Reparationssats). Beställningsnr Nedan beskrivs rengöring av membrandoseringsventilen, samt demonterings- och monteringsprocedurer: 14

15 6 Skötsel, rengöring och underhåll Demontering Koppla bort produktledningen och tryckluftsslangen samt avlägsna doseringsmunstycket. Demontera membrandoseringsventilen (använd 2 öppna fasta nycklar, storlek 17).! Avlägsna försiktigt membranet 3 från ventilens ventilkropp 4. Använd inte metallverktyg! Istället bör t ex. små spatlar av trä användas. Om insatsen skadas, kan produkt komma i kontakt med höljet och härda. Rengör det ringformiga spåret. 15

16 6 Skötsel, rengöring och underhåll Montering Fetta försiktigt in gängor och hals på ventilhuvudet 2. Sätt in ett nytt membran 3 i ventilkroppen 4.. Skruva på ventilhuvudet 2 på ventilkroppen och dra åt för hand, sedan med en fast nyckel, storlek 17. Vrid max. 180 så att de fixeras korrekt och att doseringsventilen blir tät. Anslut produktledning och tryckluftsslang och sätt på doseringsmunstycket. 16

17 7 Felsökning Typ av problem Möjliga orsaker Åtgärd Ingen produkt eller för lite produkt. Produktledningen och/eller tryckluftsslangen är inte korrekt ansluten eller så har den fått veck. Styrenhetens tryck är inte tillräckligt.* Trycket måste ligga mellan 5 och 7 bar. Härdning i produktledningen eller i doseringsnålen. Härdning i membrandoseringsventilen. Anslut produktledningen korrekt. Om den blivit veckad, bör den bytas ut. Kontrollera och justera trycket. Byt ut produktledningen och/eller doseringsnålen. Byt ut ventilkroppen 4 och membranet 3. Styrenheten är inte korrekt justerad. Kontrollera styrenhetens inställning (se användarinstruktionen för styrenheten). Membrandoseringsventilen öppnar inte. Oregelbunden dosering. Doseringssekvensen är för kort, trots en lång tidsinställning. Produktbehållaren är inte påslagen, inte trycksatt eller så är trycket för lågt. Ventilhuvudet 2 är kontaminerad med produkt. Ventilens avtryckardel 2 och avstängningsdel 4 är för hårt åtdragna. Demontera ventilen och tryckknappen på styrenheten för att aktivera ventilhuvudet: "luft läcker ut vid kolven. Kontrollera behållaren (se användarinstruktionen för produktbehållaren). Ersätt ventilhuvudet 2 och membranet 3. Om demontering misslyckas, kontakta Loctite Service. Dra bort avtryckardelen från ventilens avstängningsdel i små steg, max 90 (1/4 varv) Ersätt ventilhuvudet 2 och membranet 3. 17

18 8 Bilaga 8.1 Tillbehör och reservdelar! Se även illustrationen på sidan 8 Pos. nr. Beskrivning Loctite ordernr. 2 Ventilhuvud Membran (reparationssats; inkluderar 25 st.) Ventilkropp Ø 2 mm Ventilkropp Ø 3 mm Koniska plastnålar av polyetylen (PPC), speciellt för viskösa produkter och stora doseringsmängder: Konisk plastnål PPC16GA (50 st/förp.), innerdiameter 1,19 mm, grå Konisk plastnål PPC18GA (50 st/förp.), innerdiameter 0,84 mm, grön Konisk plastnål PPC20GA (50 st/förp.), innerdiameter 0,58 mm, rosa Konisk plastnål PPC22GA (50 st/förp.), innerdiameter 0,41 mm, blå Stålnålar, standard, rostfritt stål (SSS), särskilt för lågviskösa och UV-härdande produkter: Stålnål SSS15GA (50 st/förp.), innerdiameter 1,35 mm, brungul Stålnål SSS18GA (50 st/förp.), innerdiameter 0,84 mm, grön Stålnål SSS20GA (50 st/förp.), innerdiameter 0,58 mm, rosa Stålnål SSS25GA (50 st/förp.), innerdiameter 0,25 mm, röd Plastnålar, mjuk och flexibel polyetylen (PPF), särskilt för snabbhärdande produkter: Plastnål PPF15GA (50 st/förp.), innerdiameter 1,24 mm, brungul Plastnål PPF18GA (50 st/förp.), innerdiameter 0,81 mm, grön Plastnål PPF20GA (50 st/förp.), innerdiameter 0,48 mm, rosa Plastnål PPF25GA (50 st/förp.), innerdiameter 0,36 mm, röd PTFE-belagda nålar av rostfritt stål (SSTL), särskilt för snabbhärdande produkter: Belagd stålnål SSTL25GA (50 st/förp.), innerdiameter 0,15 mm, rosa Luer Lock-förslutningar Adaptersats, Luer Lock Uppgraderingssats för produktledning, ¼ till 3/

19 8 Bilaga 8.2 Tillverkarens deklaration Tillverkaren Loctite (Ireland) Ltd. Tallaght Business Park Whitestown, Tallaght, Dublin 24, Ireland deklarerar att den maskin som denna leverans innehåller är den maskin som beskrivs nedan, men att denna dock är ofullständig och att dess användning är förbjuden tills dess att det kan fastslås att maskinen överensstämmer med bestämmelserna i EU:s Maskindirektiv. Enhetens beteckning Membrandoseringsventil Enhetens nummer Cylinderkaliber för produkt Ø 2 mm: Cylinderkaliber för produkt Ø 3 mm: Tillämpliga EU-bestämmelser Tillämpliga harmoniseringsstandarder EU:s Maskindirektiv 98/37/EEC DIN EN 292 Del 1; DIN EN 292 Del Datum / Tillverkarens underskrift Information om undertecknaren Verkställande Direktör (Liam A. Murphy) Om ändringar utförs på enheten, och där dessa inte godkänts av Loctite, förlorar denna deklaration sin validitet. 19

20 8 Bilaga 8.3 Garanti Loctite garanterar uttryckligen att alla produkter som åsyftas i denna instruktionsmanual för Membrandoseringsventil 97135/97136 (nedan kallad "produkten") är felfria såväl vad avser material som tillverkning. Loctites ansvar begränsas, genom eget val, till att ersätta de produkter som påvisats vara felaktiga, avseende material eller tillverkning, eller till att ersätta köparens utlägg (exklusive frakt och försäkringskostnader, vilket köparen står för). Köparens exklusivt enda kompensation för kontraktsbrott eller garantiåtagande begränsas till sådant utbyte eller ersättning. Ett krav avseende material- eller tillverkningsfel hos någon produkt är endast giltigt om det skriftligen är Loctite tillhanda inom en månad efter det att felet upptäckts eller rimligen bort upptäckas (och i vilket fall som helst inom sex månader efter att produkterna har levererats till köparen). Inga sådana krav är giltiga när produkten vanskötts eller har hanterats på ett olämpligt sätt vid lagring, transport, hantering, installation, anslutning, service, drift, användning eller underhåll eller vid fall av icke-auktoriserad modifiering av produkterna (inklusive när produkter, delar eller tillbehör avsedda för användning i samband med produkterna finns tillgängliga från Loctite, och produkter, delar eller tillbehör som ej tillverkats av Loctite använts). Oavsett anledning får inga produkter returneras till Loctite utan vårt skriftliga godkännande. Vid produktreturer skall frakten betalas i förskott av avsändaren, i enlighet med Loctites instruktioner. BORTSETT FRÅN DET GARANTIÅTAGANDE SOM UTTRYCKS UNDER DETTA AVSNITT, LÄMNAR LOCTITE INGA ÖVRIGA GARANTIER AV VILKET SLAG DET VARA MÅNDE, VARE SIG UTTALADE ELLER UNDERFÖRSTÅDDA, MED AVSEENDE PÅ PRODUKTERNA. ALLA GARANTIÅTAGANDEN AVSEENDE FÖRSÄLJNINGSBARHET, LÄMPLIGHET FÖR VISST ÄNDA- MÅL OCH ANDRA GARANTIER AV VILKA SLAG DE VARA MÅNDE (INKLUSIVE GARANTI MOT PATENT- ELLER VARUMÄRKESINTRÅNG) ERKÄNNES EJ AV LOCTITE OCH KÖPAREN AVSÄGER SIG HÄRMED RÄTTEN ATT STÄLLA SÅDANA KRAV. DETTA AVSNITT FASTSTÄLLER EXKLUSIVT ALLA LOCTITES SKYLDIGHETER GENTEMOT KÖPAREN, KONTRAKTSMÄSSIGT, PARTSMÄSSIGT ELLER PÅ ANNAT SÄTT, VID FALL AV DEFEKTA PRODUK- TER. UTAN BEGRÄNSNING AV OVANNÄMNDA, FRÅNSÄGER SIG LOCTITE FULLT UT, UNDER TILLÄMP- LIGA LAGAR, NÅGOT SOM HELST ANSVAR FÖR SKADOR SOM UPPSTÅTT DIREKT ELLER INDIREKT I SAMBAND MED FÖRSÄLJNING ELLER ANVÄNDNING AV, ELLER I ÖVRIGT I SAMMANHANG MED, PRODUKTERNA. I DETTA INGÅR ÄVEN, UTAN BEGRÄNSNING, SKADA AV TYP MINSKAD VINST OCH SPECIELLA SKADOR, INDIREKTA SKADOR ELLER FÖLJDSKADOR, OAVSETT OM DE ORSAKATS GENOM LOCTITES UNDERLÅTENHET ELLER PÅ ANNAT SÄTT. 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 Loctite (Ireland) Ltd. Tallaght Business Park Whitestown Tallaght, Dublin 24, Ireland 1999 Loctite Corporation /99
