1 Innehållsförteckning Innehållsförteckning...1 Anmärkning om användningen...2 Säkerhetsinformation...2 Säkerhetsåtgärder...3 Varningar angående ögonsäkerhet...6 Introduktion...7 Paketöversikt...7 Produktöversikt...8 Huvudenhet... 8 Knappsats... 9 Inmatning/utmatningsanslutningar Fjärrkontroll Installation...12 Ansluta till projektorn...12 Ansluta en stationär/bärbar dator Ansluta en videokälla Ansluta till 3D-videoenheter...14 Använda 3D-glasögonen...16 Slå på/stänga av projektorn...17 Slå på projektorn Stänga av projektorn Varningslampa Justera den projicerade bilden...20 Justera projektorns höjd Justera projektorns zoom/skärpa Justera projicerad bildstorlek Användarkontroller...23 Knappsats och fjärrkontroll...23 Knappsats Fjärrkontroll Bildskärmsmenyer...30 Hur den används Menyträd BILD BILD Inställning DISPLAY DISPLAY 3D Inställning Inställning Ljudinställningar Inställning Inställning ALTERNATIV ALTERNATIV Inställning ALTERNATIV Lampinställning ALTERNATIV Optional Filter Settings Bilagor...51 Felsökning...51 Bildproblem Andra problem Fjärrkontrollsproblem Indikatorlampans meddelanden Meddelanden på skärmen Byta ut lampan...56 Montera och rengöra dammfiltret...58 Kompatibilitetslägen...59 Takmonteringsinstallation...61 Regler och säkerhetsinformation...62 FCC-meddelande Deklaration om efterlevnad för EU-länder

2 Anmärkning om användningen Säkerhetsinformation Blixten med en pil inuti en liksidig triangel avser att varna användaren för närvaron av oisolerad "farlig spänning" innanför produktens hölje, som kan vara tillräckligt stark för att utgöra en risk för elektriska stötar. Utropstecknet inom en liksidig triangel avser att varna användaren om att det finns viktiga bruks- och underhållsanvisningar (service) i dokumentationen som medföljer apparaten. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR SKA APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. FARLIGT HÖG SPÄNNING FINNS INUTI HÖLJET. ÖPPNA INTE HÖLJET. ÖVERLÅT SERVICE ENDAST TILL KVALIFICERAD PERSONAL. Klass B utstrålningsgränser Den här Klass B-apparaten tillmötesgår alla krav i Canadian Interference- Causing Equipment Regulations (kanadensiska regler för störningsskapande utrustning). Viktig säkerhetsanvisning 1. Avstå från att blockera ventilationsöppningar. För att försäkra dig om att projektorn fungerar tillförlitligt och för att förebygga överhettning är det rekommenderat att projektorn placeras på en plats där ventilationen flödar oförhindrat. Placera den till exempel inte på ett överfyllt kaffebord, en soffa eller en säng. Placera den heller inte i ett slutet utrymme, t.ex. bokhylla eller skåp som förhindrar fritt luftflöde. 2. Använd inte projektorn nära vatten eller i fuktiga miljöer. Minska brandfara och/eller risk för elektriska stötar genom att inte utsätta produkten för regn eller väta. 3. Placera inte i närheten av värmekällor som t.ex. element, spis eller annan utrustning som alstrar värme, exempelvis förstärkare. 4. Torka endast av med torr trasa. 5. Använd endast tillsatser/tillbehör som specificerats av tillverkaren. 6. Använd inte enheten om den utsatts för fysiskt skada eller om den missbrukats. Skada/misshandel inkluderar (men är inte begränsad till): -- Apparaten har tappats. -- Strömkabeln eller kontakten har skadats. -- Vätska har spillts på projektorn. -- Projektorn har utsatts för regn eller fukt. -- Någonting har fallit in i projektorn eller någonting sitter löst inuti den. Försök aldrig att själv reparera enheten. Öppna eller ta bort höljet kan utsätta dig för farlig spänning eller andra faror. Ring InFocus innan du skickar enheten för reparation. 7. Låt inga objekt eller vätskor tränga in i projektorn. De kan komma i kontakt med farliga spänningspunkter och kortsluta delar som kan resultera i brand eller elektrisk stöt. 8. Se projektorns hölje för säkerhetsrelaterade markeringar. 9. Enheten får endast repareras av lämplig servicepersonal. 2

3 Anmärkning om användningen Säkerhetsåtgärder Följ alla varningar, försiktighetsåtgärder och rekommenderat underhåll i denna bruksanvisning. När lampan når slutet på sin livscykel kommer projektorn inte att slås på igen förrän lampmodulen har bytts ut. För att byta ut lampan, följ procedurerna i avsnittet "Byta ut lampan" på sidan Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Titta inte in i projektorlinsen när lampan är tänd. Det starka ljuset kan skada dina ögon. Minska risken för brand eller elstöt genom att inte utsätta denna produkt för regn eller fukt. Öppna eller montera inte isär projektorn då detta kan orsaka elektrisk stöt. Låt enheten svalna före lampbyte. Följ instruktionerna på sidan Den här projektorn kommer själv att känna av lampans livslängd. Byt alltid lampa när varningsmeddelanden visas. Återställ "Lampåterställning"-funktionen från skärmmenyn "ALTERNATIV Lampinställning" när lampmodulen har bytts ut (se sidan 49). När du stänger av projektorn ska du kontrollera så att avkylningscykeln har avslutats innan du kopplar från strömmen. Låt projektorn svana i 90 sekunder. När lampan närmar sig slutet av sin livslängd kommer meddelandet "Lampan är förbrukad." att visas på skärmen. Kontakta din lokala återsförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. 3

4 Anmärkning om användningen Gör: Stänga av projektorn och dra ut nätkontakten ur eluttaget före rengöring av produkten. Använd en mjuk torr trasa med ett milt rengöringsmedel för att göra rent skärmens ytterhölje. Koppla bort strömsladden från eluttaget om produkten inte används under en längre tidsperiod. Gör inte: Blockera springor och öppningar på enheten som är avsedda för ventilation. Använd inte grova rengöringsmedel, vaxer eller lösningsmedel för att rengöra enheten. Använd under följande förhållanden: -- I extremt varma, kyliga eller fuktiga miljöer. Kontrollera så att rumstemperaturen ligger inom 5 C - 40 C Relativ luftfuktighet ligger mellan % -- I områden där det finns stora mängder damm och smuts. -- Placera inte i närheten av apparater som avger starka magnetfält. -- I direkt solljus. Visa 3D-projektion med 3D-funktionen VIKTIG SÄKERHETSINFORMATION. LÄS IGENOM FÖLJANDE VARNINGAR INNAN DU ELLER DITT BARN ANVÄNDER 3D-FUNKTIONEN. Varning Barn och tonåringar kan vara känsligare för hälsoproblem associerade med visning av 3D och de bör därför övervakas noga när de betraktar 3D-bilder. Varning om anfall orsakade av ljuskänslighet och andra risker Vissa tittare kan uppleva epileptiska anfall eller stroke när de utsätts för vissa snabbt blinkande bilder eller ljus i vissa projektorbilder eller videospel. Om du lider av, eller om någon i din familj lider eller lidit av epilepsi eller stroke, rådgör med en läkare innan du använder 3D-funktionen. 4

5 Anmärkning om användningen Även de utan personlig eller familjehistoria av epilepsi eller stroke kan lida av en ej diagnostiserad åkomma som kan orsaka epileptiska anfall orsakade av ljuskänslighet. Gravida kvinnor och äldre samt de som lider av allvarliga åkommor, har sömnproblem eller är alkoholpåverkade bör undvika att använda 3D-funktionen. Om du upplever något av följande symptom, sluta omedelbart att betrakta 3D-bilder och rådgör med en läkare: (1) synförändringar, (2) lätt yrsel, (3) yrsel, (4) ofrivilliga rörelse, t.ex. ögon- eller muskelryckningar, (5) förvirring, (6) illamående, (7) förlorar medvetandet,( 8) anfall, (9) kramp och/eller (10) blir desorienterad. Det är troligare att barn och tonåringar upplever dessa symptom än att vuxna gör det. Föräldrar bör övervaka sina barn och fråga om de känner av dessa symptom. Att titta på 3D-projektion kan även orsaka åksjuka, perceptuella eftereffekter, desorientering, ansträngda ögon samt minskad postural stabilitet (balanskontroll). Användare rekommenderas att ofta ta en paus för att minska risken för dessa effekter. Om du upplever tecken på ögontrötthet eller torra ögon, eller om du känner av något av ovanstående symptom, sluta genast använda denna enhet och återuppta inte användandet förrän tidigast en halvtimme efter det att symptomen försvunnit. Om du sitter för nära skärmen vid 3D-projektion under en längre tid kan det vara skadligt för ögonen. Idealiskt betraktningsavstånd är 3 x filmdukens höjd. Betraktarens ögon rekommenderas vara i jämnhöjd med skärmen. Att se på 3D-projektion med 3D-glasögon under en längre tid kan orsaka huvudvärk eller trötthet. Sluta se på 3D-projektionen och ta en vilopaus om du upplever huvudvärk trötthet eller yrsel. Använd inte 3D-glasögonen i något annat syfte än för att titta på 3D-projektion. Användning av 3D-glasögon för andra syften (som vanliga glasögon, solglasögon, skyddsglasögon, etc.) kan vara skadligt för dig och dina ögon. 3D-projektion kan orsaka desorientering hos vissa tittare. Placera därför INTE din 3D-PROJEKTOR nära öppna trappuppgångar, kablar, balkonger eller andra föremål som man kan snubbla på, gå in i, knuffa omkull, ha sönder eller ramla över. 5

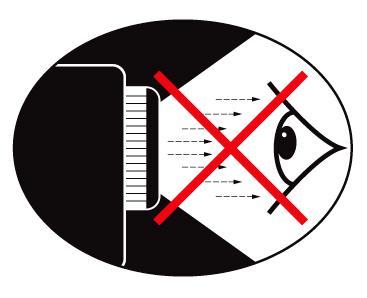

6 Anmärkning om användningen Varningar angående ögonsäkerhet Titta aldrig rakt in i projektorstrålen. Håll ryggen vänd mot strålen så mycket som möjligt. När projektorn används i ett klassrum ska studenter övervakas när de ombeds att peka ut någonting på skärmen. För att minimera lampenergi som behövs ska fönster täckas för att minska höjda ljusnivåer. 6

7 Introduktion Paketöversikt Packa upp och kontrollera innehållet för att försäkra dig om att alla delar finns med. Om något saknas, kontakta InFocus kundtjänst. Standardtillbehör CD-bruksanvisning Snabbstartskort Projektor Strömkabel Dokumentation Fjärrkontroll HDMI-kabel 7

8 Introduktion Produktöversikt Huvudenhet Blockera inte projektorns luftintag eller luftutsläpp Objektiv 2. IR-mottagare 3. Knappsats 4. In/utmatningsanslutningar 5. Strömkontakt 6. Justeringsfot för lutning 7. Högtalare 8. Zoomspak 9. Fokusring 10. Lamplock 11. Ventilation (intag) 12. Ventilation (uttag) 13. Kensington TM -låsport 8

9 Introduktion Knappsats Signallås 2. Enter 3. Keystonekorrigering 4. Omsynkning 5. Meny 6. Hjälp 7. Lamplysdiod 8. På/Standby LED 9. Ström 10. Temperaturlampa 11. Fyra riktningsvalknappar 9

10 Introduktion Inmatning/utmatningsanslutningar D SYNC AUDIO-OUT 12V OUT Out (5V) USB HDMI 2 HDMI Fjärrmus kräver en särskild fjärrkontroll V utlösningsrelä (12V, 250 ma, 3,5 mm minikontakt) 2. 3D synk ut (5V) kontakt 3. HDMI 1-kontakt 4. Säkerhetsstång 5. Ljudutgångskontakt (3,5 mm minikontakt) 6. HDMI 2-kontakt 7. USB-B-minikontakt (uppgradering av fast programvara) 8. Strömkontakt 10

11 Introduktion Fjärrkontroll Gränssnittet omfattas av modellens specifikationer Signallås 2. Omsynkning 3. Video ej tillgängligt 4. HDMI 5. Frys 6. Volym + / - 7. Fyra riktningsvalknappar 8. Meny 9. AV tyst 10. Tyst 11. IR-LAMPA 12. Ström (På/Av) 13. VGA ej tillgängligt 14. Keystone +/- och fjärrmusfunktion 15. Aspekt 16. Enter och aktivera fjärrmusfunktion 17. Zoom 18. Inställning ljusstyrka 11

12 Installation Ansluta till projektorn Ansluta en stationär/bärbar dator 3D-glasögon Y Y Beroende på skillnader i applikationer för varje land kan en del områden ha annorlunda tillbehör. (*) Extra tillbehör 5 Ljudutgång 3D SYNC AUDIO-OUT 12V OUT Out (5V) HDMI 1 HDMI 2 USB 6 MOLEX 1... * 12V likströmskontakt 2...*3D-sändarkabel 3...HDMI-kabel 4...Strömsladd 5... *Ljudutgångskabel 6... *USB-kabel 12

13 Installation Ansluta en videokälla DVD-spelare, Blu-ray-spelare, digitalbox, HDTVmottagare, spelkonsol 3D-glasögon Y Y Beroende på skillnader i applikationer för varje land kan en del områden ha annorlunda tillbehör. (*) Extra tillbehör 4 Ljudutgång 3D SYNC AUDIO-OUT 12V OUT Out (5V) USB HDMI 2 HDMI 1 6 DVD-spelare, Digitalbox, HDTV-mottagare 1... * 12V likströmskontakt 2...*3D-sändarkabel 3...Strömsladd 4... *Ljudutgångskabel 5...HDMI-kabel 13

14 Installation Strömförsörjningen för 3D-videoenheten måste startas före 3D-projektorn. Om inmatad video är vanlig 2D, tryck på "3D-Format" och växla till "Auto". Om "SBS-läget" är aktivt kommer inte 2D-videoinnehåll att visas korrekt. Ansluta till 3D-videoenheter När du anslutit dina enheter med HDMI-kablar enligt diagrammet är du redo att börja. Slå på din 3D-videoenhet och din 3D-projektor. PlayStation 3-spel y Se till att du har uppdaterat din konsol med den senaste versionen av programvaran. y Gå till "Inställningsmeny -> Skärminställningar -> Videoutmatning -> HDMI". Välj "Automatic" och följ sedan instruktionerna på skärmen. y Sätt i din 3D-spelskiva. Du kan också ladda ner spel (och 3D-uppdateringar) via PlayStation -nätverket. y Starta spelet. I spelets egna menyer, välj "Spela i 3D". Blu-ray 3D -spelare y Se till att din spelare stöder 3D Blu-ray -skivor och att 3D-utmatning aktiverats. y Sätt i 3D Blu-ray -skivan i spelaren och tryck på "spela". 3D TV (t.ex. SKY 3D, DirecTV) y Kontakta din leverantör av tv-tjänster för aktivering av eventuella 3D-kanaler i ditt kanalpaket. y När det aktiverats, koppla om till 3D-kanalen. y Du bör nu se två bilder sida vid sida. y Växla till "SBS-läge" på 3D-projektorn. Alternativet hittas i avsnittet "DISPLAY" i projektorns skärmmeny. 3D-enhet (t.ex. 3D DV/DC) med 2D 1080i sida vid sidasignalutgång y Anslut din 3D-enhet och koppla om till 3D-innehåll med 2D sida vid sida-utmatning till 3D-projektorn. -- Du bör nu se två bilder sida vid sida. y Växla till "SBS-läge" på 3D-projektorn. Alternativet hittas i avsnittet "DISPLAY" i projektorns skärmmeny. Om 3D-innehåll ses på från en HDMI 1.4a-källa (t.ex. 3D Blu-ray) ska dina 3D-glasögon alltid vara synkroniserade. Om 3D-innehåll ses på från en HDMI 1.3-källa (t.ex. 3D-sändning med SBS-läget) kan det vara nödvändigt att använda projektorns 3D-synkinverteringsfunktion för att optimera 3D-upplevelsen. Alternativet hittas i avsnittet "DISPLAY ->3D" i projektorns skärmmeny. 14

15 Installation 3D-utsändningar 3D Blu-ray -skiva 3D-konsolspel SKY+HD, kabel/satellitbox 3D Blu-ray -spelare PlayStation 3 3D DLP Link -glasögon Full 3D 1080p DLP -projektor 3D RF-glasögon 3D-sändare 15

16 Installation För utförligare information, se 3D-glasögonens bruksanvisning. Använda 3D-glasögonen 1. Sätta PÅ 3D-glasögonen. 2. Bekräfta att 3D-innehållet sänds till projektorn och att signalen är kompatibel med projektorns specifikationer. 3. Aktivera "3D-läge" (Av/DLP-länk/IR - beroende på vilken typ av glasögon som används) på 3D-projektorn. Alternativet hittas i avsnittet "DISPLAY" i projektorns skärmmeny. 4. Sätt på 3D-glasögonen och bekräfta att bilden visas i 3D utan ögonansträngningar. 5. Om bilden inte framträder i 3D, kontrollera att 3D-enheten är korrekt inställd för att skicka 3D-bilder. Eller så bör "SBS"-läget aktiveras när ingångssignalen är 2D 1080i sida vid sida. Upprepa föregående steg 1 ~ Det kan vara nödvändigt att använda alternativet "3D Synk. Invert" på projektorn för att optimera din 3D-upplevelse. Alternativet hittas i avsnittet "DISPLAY" i projektorns skärmmeny. 7. Stänga AV 3D-glasögonen: Håll ner "Power"-knappen tills lysdioden slocknar. 8. För utförligare information, se 3D-glasögonens bruksanvisning eller tillverkarens webbplats. 16

17 Installation Slå på/stänga av projektorn Slå på projektorn 1. Anslut nätkabeln och signalkabeln ordentligt. Vid anslutning lyseron/standby-lampan röd. 2. Sätt på lampan genom att trycka på knappen " " antingen ovanpå projektorn eller på fjärrkontrollen. On/Standbylampan kommer nu blinka blått. Startbilden kommer att visas inom ung. 10 sekunder. Första gången som du använder projektorn kommer du att uppmanas att välja önskat språk. 3. Starta och anslut den källa du vill visa på duken (dator, bärbar dator, videobandspelare, etc.). Projektorn känner automatiskt av källan. Om den inte gör det, tryck på menyknappen och gå till "ALTERNATIV". Kontrollera att "Signallås" har ställts in på "Av". Om du ansluter flera källor samtidigt, tryck på knappen "KÄLLA" på knappsatsen eller knapparna för källa direkt på fjärrkontrollen för att växla mellan ingångssignaler. eller Stäng först av projektorn och sedan signalkällorna. Ström 17

18 Installation Stänga av projektorn 1. Tryck på knappen " " på knappsatsen eller fjärrkontrollen för att stänga av projektorn. Följande meddelande visas på skärmen. Stänga av? Tryck på strömknappen igen. Tryck på " "-knappen igen för att bekräfta, annars försvinner meddelandet efter 15 sekunder. När du trycker på " "-knappen en andra gång kommer en nedräkningstimer att visas för avstängning. 2. Kylfläktarna fortsätter att köras i ungefär tio sekunder för avkylningscykeln och On/Standby-lampan kommer att blinka blått. När On/Standby LED-indikatorn lyser rött har projektorn gått in i standbyläget. Om du vill slå på projektorn igen måste du vänta tills dess att projektorn helt och hållet har avslutat sin avkylningscykel och gått in i standbyläge. I standbyläge, tryck helt enkelt på knappen " " för att starta om projektorn. 18

19 Installation Varningslampa Kontakta InFocus om projektorn uppvisar dessa symtom. När varningsindikatorerna (se nedan) lyser kommer projektorn automatiskt att stängas av: "LAMP"-indikatorn lyser röd och om "On/Standby"- indikatorn blinkar rött. "TEMP"-indikatorn lyser röd och om "On/Standby"- indikatorn blinkar rött. Detta indikerar att projektorn är överhettad. Under normala förhållanden kan projektorn slås på igen. "TEMP"-indikatorn blinkar rött och om "On/Standby"- indikatorn blinkar rött. Koppla ifrån strömsladden från projektorn, vänta 30 sekunder och försök igen. Om varningsindikatorn lyser igen kontakta ditt närmaste servicecenter för hjälp. 19

20 Installation Justera den projicerade bilden Justera projektorns höjd Projektorn är utrustad med hissbara fötter för justering av bildhöjden. 1. Leta reda på de justerbara fötterna som du vill ändra på undersidan av projektorn. 2. Vrid den justerbara ringen medurs för att höja projektorn och moturs för att sänka den. Upprepa med de övriga fötterna om så behövs. Justeringsfot för lutning Ring för lutningsjustering 20

21 Installation Justera projektorns zoom/skärpa Zooma in eller ut genom att vrida på zoomringen. Du fokuserar bilden genom att vrida på fokusringen tills bilden är skarp. Standard throw-serien: Projektorn kommer att fokusera på avstånd från 1,2 till 7,5 meter. Zoomspak Fokusring Justera projicerad bildstorlek Projektionens bildstorlek från 0,94 till 7,65 meter. Vy ovanifrån Skärm Skärm (B) Projektionsavstånd (D) Diagonal Höjd Skärm Skärm (H) Bredd Vy från sidan Förskjutning (Hd) Projektionsavstånd (D) 21

22 Installation Standard throw Diagonal längd (tum) storlek på 16:9-skärm Skärmstorlek B x H Projektionsavstånd (D) (m) (tum) (m) (tum) Förskjutning (Hd) Bredd Höjd Bredd Höjd bred tele bred tele (m) (tum) 37,00 0,82 0,46 32,25 18,14 0,92 1,20 36,22 47,24 0,07 2,90 50,00 1,11 0,62 43,58 24,51 1,24 1,62 48,82 63,78 0,10 3,92 60,00 1,33 0,75 52,29 29,42 1,49 1,95 58,66 76,77 0,12 4,71 70,00 1,55 0,87 61,01 34,32 1,74 2,27 68,50 89,37 0,14 5,49 80,00 1,77 1,00 69,73 39,22 1,99 2,60 78,35 102,36 0,16 6,28 90,00 1,99 1,12 78,44 44,12 2,24 2,92 88,19 114,96 0,18 7,06 100,00 2,21 1,25 87,16 49,03 2,49 3,25 98,03 127,95 0,20 7,84 120,00 2,66 1,49 104,59 58,83 2,99 3,90 117,72 153,54 0,24 9,41 150,00 3,32 1,87 130,74 73,54 3,73 4,87 146,85 191,73 0,30 11,77 180,00 3,98 2,24 156,88 88,25 4,48 5,85 176,38 230,31 0,36 14,12 250,00 5,53 3,11 217,89 122,57 6,22 8,12 244,88 319,69 0,50 19,61 301,00 6,66 3,75 262,34 147,57 7,49 9,78 294,88 385,04 0,60 23,61 Denna tabell är endast till som referens. 22

23 Knappsats Användarkontroller Knappsats och fjärrkontroll Använda knappsatsen STRÖM OMSYNKNING ENTER SIGNALLÅS Meny Hjälp Fyra riktningsvalknappar Keystone / Lamplysdiod Temperaturlysdiod On/Standbylampa Se avsnittet "Slå på/stänga av projektorn" på sidan Synkronisera projektorn till ingångskällan automatiskt. Bekräfta ditt menyval. Tryck "SIGNALLÅS" för att välja en inmatningssignal. Tryck på "Meny" för att visa skärmmenyn (OSD). För att stänga skärmmenyn trycker du "Meny" igen. Hjälpmeny (finns bara när bildskärmsmenyn inte visas). för att välja alternativ eller göra justeringar till ditt val. Använd för att justera bildens förvridning orsakad av projektorn lutning. (±40 grader) Indikerar projektorlampans status. Indikerar projektorns temperaturstatus. Indikerar projektorns status. 23

24 Användarkontroller Fjärrkontroll Använda fjärrkontrollen Gränssnittet omfattas av modellens specifikationer. Ström Signallås Omsynkning Video HDMI Frys Fyra riktningsvalknappar AV tyst Enter Tyst Keystone +/- Aspekt Meny Volym + / - Inställning ljusstyrka Zoom Se avsnittet "Slå på/stänga av projektorn" på sidan Tryck "Signallås" för att välja en inmatningssignal. Synkroniserar automatiskt projektorn till ingångskällan. Video ej tillgängligt Tryck på "HDMI" för att välja HDMI källa. (För vissa modeller) Tryck för att pausa skärmbilden. för att välja alternativ eller göra justeringar till ditt val. Slår på/stänger tillfälligt av ljud och bild. Bekräfta ditt val av objekt och aktivera fjärrmusfunktionen. Slår på/stänger tillfälligt av ljudet. Justerar bildstörningar som orsakas av lutning av projektorn. Använd den här funktionen för att välja önskat bildomfång. Tryck på "Meny" för att visa skärmmenyn (OSD). För att stänga skärmmenyn trycker du "Meny" igen. Ökar/minskar volymen. Ändra ljusstyrkans läge: Personlig->Eco-> Dynamic. (se sidan 43) Zooma in på en bild. Tryck på -knapparna för att ändra zoom. 24

25 Användarkontroller Montera batterier i fjärrkontrollen 1. Tryck och skjut bort batteriluckan. 2. Sätt in det nya batteriet i batterifacket. Ta ut det gamla batteriet och sätt in ett nytt (CR2025). Säkerställ att sidan med ett "+" är vänd uppåt. 3. Sätt tillbaka batteriluckan. 3 VOLTS CR2025 M 3 VOLTS CR2025 Observera följande försiktighetsåtgärder för att garantera säker användning: Använd ett batteri av typen CR2025. Undvik kontakt med vatten eller andra vätskor. Utsätt inte fjärrkontrollen för fukt eller värme. Tappa inte fjärrkontrollen. Om batteriet har läckt i fjärrkontrollen, torka försiktigt rent och montera ett nytt batteri. Risk för explosion om batteriet byts ut mot en felaktig typ. Kassera förbrukade batterier enligt bruksanvisningen. 25

26 Användarkontroller Använda HJÄLP-knappen HJÄLP-funktionen säkerställer enkel inställning och hantering. Tryck på "?"-knappen på knappsatsen för att öppna Hjälpmenyn. 26

27 Användarkontroller Hjälpmenyknappen fungerar endast när ingen ingångsskälla har upptäckts. HJÄLP Ingen bild syns på skärmen Se avsnittet "Felsökning" på sidan för mer information. UppNed Välj Ingen bild syns på skärmen Kontrollera att alla kabel- och strömanslutningar är korrekta och säkert anslutna enligt beskrivningen i avsnittet Installation i bruksanvisningen. Var noga med att stiften på kontakterna inte är böjda eller trasiga. Se till att egenskapen [ AV tyst] inte är på. [NÄSTA] [] UppNed Välj 27

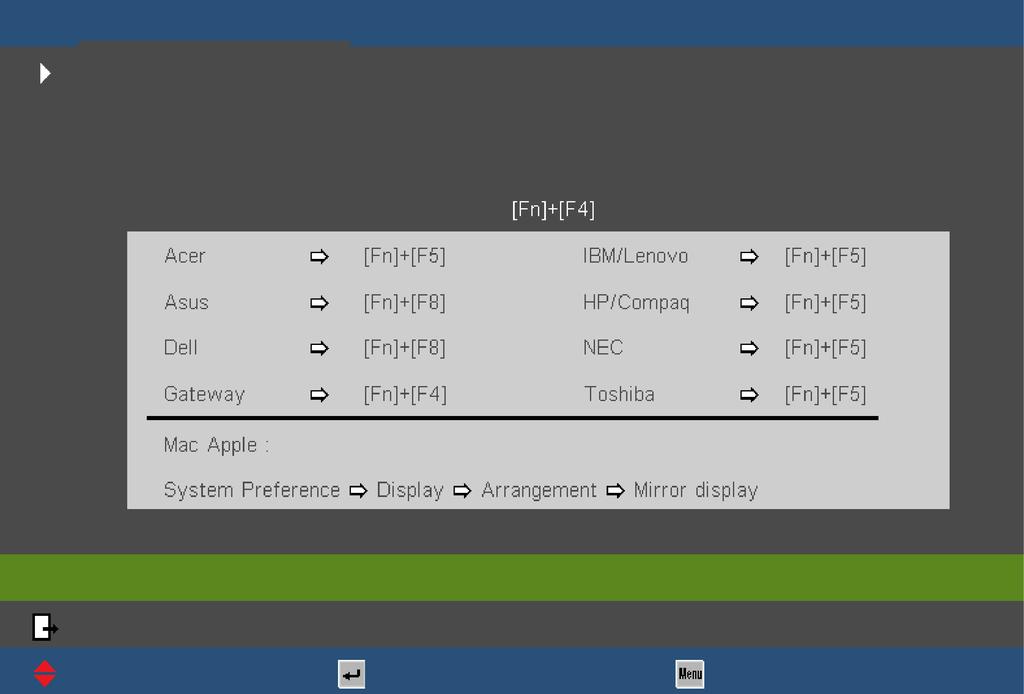

28 Användarkontroller Ingen bild syns på skärmen Om du använder en bärbar dator: 1. Först följer du stegen ovan för att justera datorns upplösning. 2.Tryck på skifta utmatningsinställningarna. Exempel: [Fn]+[F4] [FÖREGÅENDE] [] UppNed Välj Om ingångskällan upptäcks och hjälpknappen trycks in kommer följande sidor att visas för att diagnosera eventuella problem. HJÄLP Bilden har sluttande sidor. Bilden är för liten eller för stor Nedladdningsadress för presentatör: UppNed Välj 28

29 Användarkontroller Bilden är för liten eller för stor Justera zoomringen ovanpå projektorn. Flytta projektorn närmare eller längre bort från skärmen. Tryck på knappen [Meny] på fjärrkontrollen eller projektorpanelen, gå till Visa Format och försök med andra inställningar. [DISPLAY Format] [] UppNed Välj 29

30 Användarkontroller Bildskärmsmenyer Projektorn har flerspråkig skärmmeny som gör det möjligt för dig att göra bildjusteringar och ändra ett stort antal inställningar. Projektorn känner automatiskt av källan. Hur den används 1. Du öppnar OSD-menyn genom att trycka på "Meny" på fjärrkontrollen eller knappsatsen. 2 När skärmmenyn visas, använd -knapparna för att välja önskat objekt i huvudmenyn. När du utför ett val på en särskild sida, tryck på eller "Enter"-knappen för att öppna undermenyn. 3. Använd -knapparna för att välja önskad post och justera inställningarna med -knappen. 4. Välj nästa objekt som ska justeras i undermenyn och justera enligt beskrivning ovan. 5. Tryck på "Enter" för att bekräfta och skärmen återgår till huvudmenyn. 6. Du avslutar genom att trycka på "Meny" igen. Skärmmenyn kommer att stängas och projektorn sparar automatiskt de nya inställningarna. Huvudmeny BILD DISPLAY Inställning ALTERNATIV DISPLAY Format Ursprunglig Undermeny Kantmask Zoom Image Shift V. Keystone 3D Inställningar UppNed Välj 30

31 Menyträd Användarkontroller Huvudmeny Undermeny Undermeny2 Undermeny3 Undermeny4 Värden BILD Bild läge Presentation [Standard] Ljusstark Film srgb Svarttavla Personlig Ljusstyrka -50~50 Kontrast -50~50 Skärpa 1~15 Färg -50~50 [Standard: 0] Färgton -50~50 [Standard: 0] Inställning Gamma Film Video Grafik Standard BrilliantColor 1~10 Färgtemperatur Färginställningar Röd Grön Blå Cyan Magenta Gul Vit Återställ 3D Varm Mellan Kall Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Färgton -50~50 Färgmättnad -50~50 Ökning -50~50 Röd -50~50 Grön -50~50 Blå -50~50 Ja Nej [Standard] 31

32 Användarkontroller Huvudmeny Undermeny Undermeny2 Undermeny3 Undermeny4 Värden BILD DISPLAY Inställning Inställning Format Kantmask Zoom Image Shift Färgområde (HDMI-ingång) H V Auto [Standard] RGB(0~255) RGB(16~235) YUV 4:3 16:9 LBX Ursprunglig Auto [Standard] 0~10 [Standard:0] -5~25 [Standard:0] -100~+100 [Standard:0] -100~+100 [Standard:0] V. Keystone -40~+40 [Standard:0] 3D Språk 3D-läge 3D 2D 3D-Format 3D Synk. Invert Av [Standard] DLP-länk IR 3D [Standard] L R Auto [Standard] SBS Top and Bottom Frame Sequential På Av [Standard] English [Standard] Deutsch Français Italiano Español Português Hindi Nederlands Norsk/Dansk Polski Русский Filipinos Malay Magyar Čeština 繁體中文 简体中文 日本語 32

33 Användarkontroller Huvudmeny Undermeny Undermeny2 Undermeny3 Undermeny4 Värden 한국어 ไทย Türkçe Språk Farsi Vietnamese Romanian Indonesian Front [Standard] Front-tak Projektion Bakre Bak-tak Inställning Uppe till vänster Uppe till höger Menyplacering Center [Standard] Ljudinställningar Inställning Ingångskälla Signallås Förstärkt kylning Dölj information ALTERNATIV Lås knappsats Testmönster IR funktion Intern högtalare Tyst Volym Logotyp Nere till vänster Nere till höger På [Standard] Av På Av [Standard] 0~10 [Standard:5] Standard [Standard] Neutral HDMI 1 [Standard] HDMI 2 På Av [Standard] På Av [Standard] På Av [Standard] OBS! Varningsmeddelanden och avstängningsmeddelandet är inte dolt när Dölj information är inställt till På. På Av [Standard] Rutnät [Standard] Vitt mönster Av På [Standard] Upptill Front 33

34 Användarkontroller Huvudmeny Undermeny Undermeny2 Undermeny3 Undermeny4 Värden ALTERNATIV Bakgrundsfärg 12 V utlösare Inställning Lampinställning Optional Filter Settings Återställ Direktpåslag Auto. Avstängning (min) Avstängningstimer (min) Quick Resume Lampans brinntid lamppåminnelse Lamp Mode Lampåterställning Optional Filter Installed Filter Usage Hours Filter Reminder Filter Reset Svart Röd Blå [Standard] Grön Vit Av [Standard] På Auto 3D På Av [Standard] 0~180 [Standard:20] OBS! Ett steg är 5 minuter. 0~990 [Standard:0] OBS! Ett steg är 30 minuter. På Av [Standard] 0~9999 [Standard:0] (endast visning) På [Standard] Av Ljusstark [Standard] Eco. Dynamic Ja Nej [Standard] Nej Ja [Standard] 0~9999 [Standard:0] (endast visning) Av 300 timmar 500 timmar [Standard] 800 timmar 1000 timmar Nej [Standard] Ja Nej [Standard] Ja 34

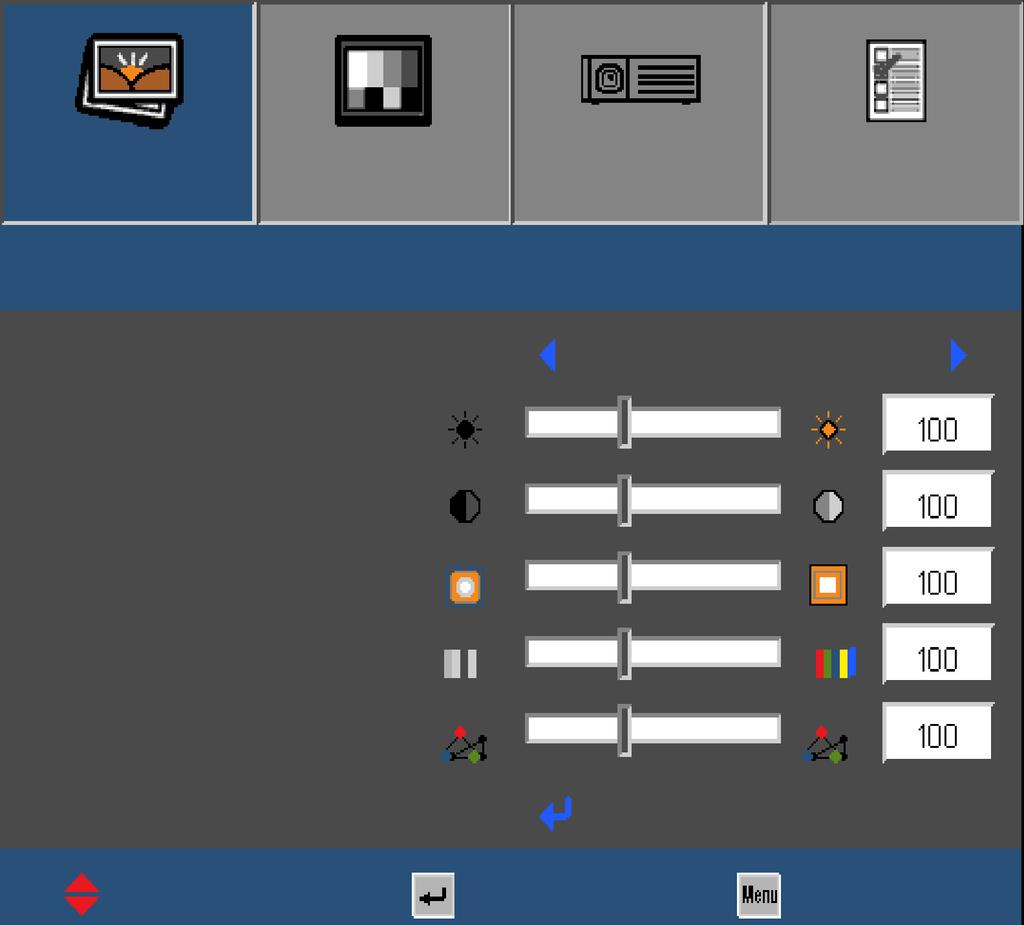

35 Användarkontroller BILD DISPLAY Inställning ALTERNATIV BILD BILD Bild läge Ljusstyrka Kontrast Skärpa Färg Färgton Svarttavla Inställning UppNed Välj Bild läge Det finns många fabriksinställningar optimerade för olika typer av bilder. Presentation: Bra färg och ljusstyrka från datorinmatning. Ljusstark: Max. ljusstyrka från datoringång. Film: För hemmabio. srgb: Standardiserad exakt färg. Svarttavla: Detta läge bör väljas för att uppnå optimal färginställning vid projicering på svarttavla (grön). Personlig: Användarinställningar. 3D: Rekommenderad inställning för aktiverat 3D-läge. Alla kommande justeringar av användaren i 3D kommer att sparas i detta läge för kommande användning. Ljusstyrka Ändra ljusstyrkan i bilden. Tryck på för att göra bilden mörkare. Tryck på för att göra bilden ljusare. Kontrast Kontrasten kontrollerar graden av skillnad mellan de ljusaste och mörkaste partierna i bilden. Tryck på för att minska kontrasten. Tryck på för att öka kontrasten. 35

36 Användarkontroller Skärpa Justerar bildens skärpa. Färg Tryck på för att minska skärpan. Tryck på för att öka skärpan. Justera en videobild från svart och vit till helt mättade färger. Färgton Tryck på för att minska bildens färgmättnad. Tryck på för att öka bildens färgmättnad. Justerar färgbalansen för rött och grönt. Tryck på för att öka mängden grönt i bilden. Tryck på för att öka mängden rött i bilden. 36

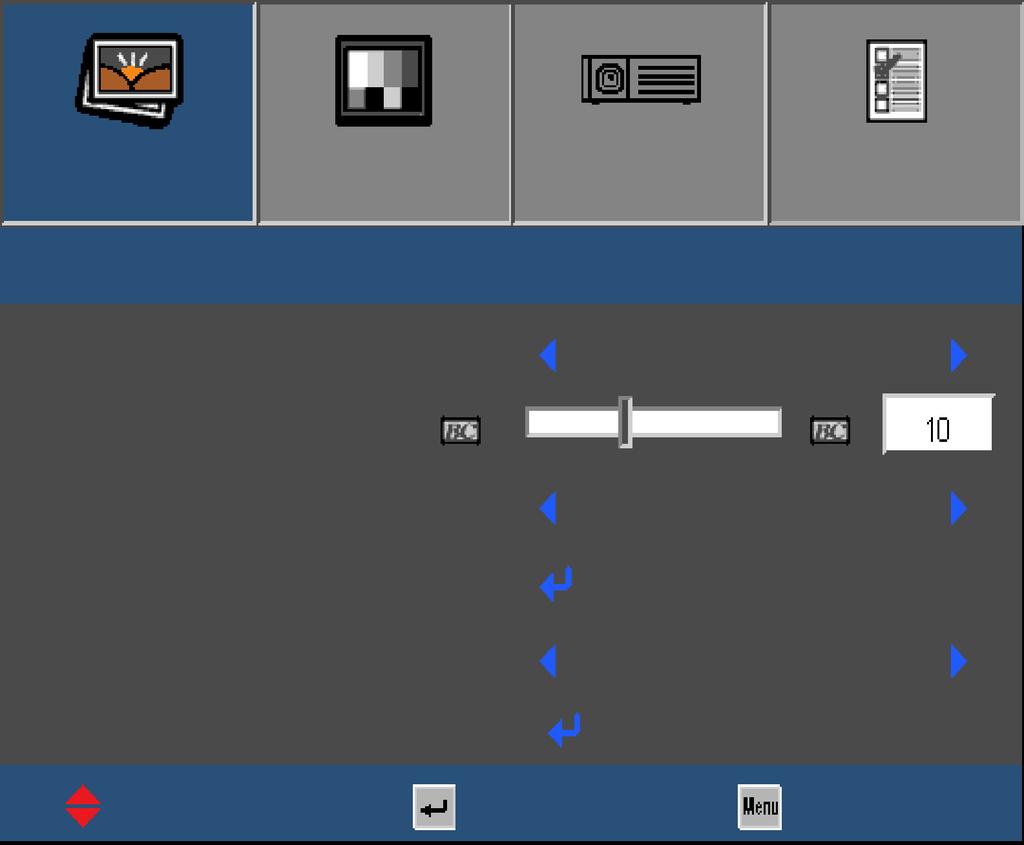

37 Användarkontroller BILD DISPLAY Inställning ALTERNATIV BILD Inställning BILD Inställning Gamma BrilliantColor Färgtemperatur Färginställningar Färgområde Standard Mellan Auto UppNed Välj Gamma Detta låter dig ställa in gammakurvan i bilden. Efter att den första installationen och fi ninställningen är avklarad använder du Gammajusteringen för att optimera din bildvisning. Film: för hemmabio. Video: för video- eller TV-källa. Grafik: för dator-/fotokälla. Standard: för standardiserad inställning. BrilliantColor Detta justerbara objekt tillämpar en ny färgbehandlingsalgoritm och förstärkningar för att ge en högre ljusstyrka samtidigt som det ger äkta, mer livfulla färger i bilden. Intervallet är från "1" till "10". Om du vill ha en mer förbättrad bild justerar du mot den maximala inställningen. För en mjukare, mer neutral bild, justera mot den minimala inställningen. Färgtemperatur Välj en färgtemperatur från Varm, Mellan och Kall. Färginställningar Tryck på till nästa meny och använd sedan eller för att välja objekt. 37

38 Användarkontroller BILD DISPLAY Inställning ALTERNATIV BILD Inställning Färginställningar Röd Grön Blå Cyan Magenta Gul Vit Återställ UppNed Välj Röd/Grön/Blå/Cyan/Magenta/Gul: Använd eller för att välja Färgton, Färgmättnad och Ökning färger. Röd Färgton Färgmättnad Ökning Vit: Använd eller för att välja Röd, Grön och Blå färger. Vit Röd Grön Blå Återställ: Välj "Ja" för att återställa färgjusteringar till fabriksinställningar. : Välj för att avsluta inställningsmenyn för avancerade färger. Färgområde Välj en lämplig färgmatristyp från Auto, RGB(0~255), RGB(16~235) eller YUV. 38

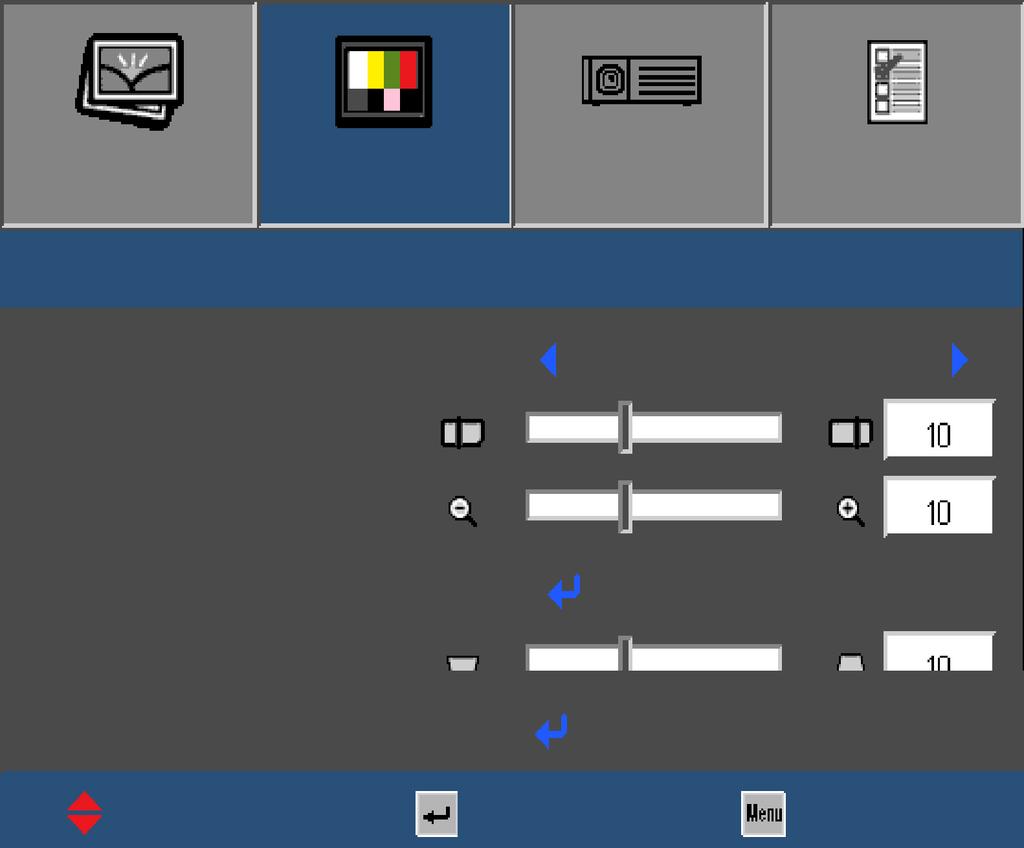

39 Användarkontroller BILD DISPLAY Inställning ALTERNATIV DISPLAY DISPLAY Format Kantmask Zoom Image Shift V. Keystone 3D Ursprunglig UppNed Välj Format Använd den här funktionen för att välja önskat bildomfång. 4:3: Detta format är avsett för 4x3-ingångskällor. 16:9: Det här formatet är för 16x9-ingångskällor som t.ex. HDTV och DVD-spelare med förbättrad upplösning för Widescreen TV. LBX: Detta format är för icke-16x9, letterboxkälla och för användare som använder extern anamorfisk lins för visning av 2,35:1 bildförhållande med full upplösning. Ursprunglig: Det här formatet visar originalbilden utan skalning. Auto: Väljer automatiskt det lämpligaste visningsformatet. Detaljerad information om LBX-läget: 1. Vissa DVD-skivor i Letter-Box-format är inte anpassade för 16x9 TV. I dessa lägen kommer inte bilden att se korrekt ut när den visas i 16:9-läge. I detta läge, använd istället 4:3-läget för att se på DVD:n. Om innehållet inte är 4:3 visas svarta staplar runt bilden i 16:9-format. För denna typ av innehåll kan du använda LBX-läge för att fylla ut bilden i 16:9 visningen. 2. Om du använder en extern anamorfisk lins låter detta LBXläge dig även att titta på 2,35:1-innehåll (inklusive Anamorfisk DVD- och HDTV-filmkällor) som stöder anamorfiskt breddhöjd-förhållande som förbättras för 16x9-visning. Lampans styrka och vertikal upplösning utnyttjas fullt. 39

40 Användarkontroller 16:9 skärm 480i/p 576i/p 1080i/p 720p Dator 4: x 1080 center 16: x 1080 center LBX Ursprunglig 1920 x 1440 center, hämta sedan den centrala 1920 x 1080 bilden för visning 1:1 mappning och centrerad. Ingen skalning utförs. Upplösningen beror på ingångskällan och visas sedan. Y Y Varje I/O har olika inställningar för "Kantmask". "Kantmask" och "Zoom" kan fungera samtidigt. Kantmask Kantmaska bilden för att ta bort videokodningsbrus på kanten av videokällan. Zoom Tryck på för att minska bildens storlek. Tryck på för att förstora en bild på projektionsskärmen. Image Shift Tryck på till nästa meny enligt nedanstående och välj sedan eller för att välja objekt. BILD DISPLAY Inställning ALTERNATIV DISPLAY Image Shift H V UppNed Välj 40 H: Använd för att flytta den projicerade bildens position horisontellt. V: Använd för att flytta den projicerade bildens position vertikalt. V. Keystone Tryck på eller för att justera bildförvrängningen vertikalt och göra bilden mer kvadratisk.

41 Användarkontroller BILD DISPLAY Inställning ALTERNATIV DISPLAY 3D DISPLAY 3D 3D-läge 3D 2D 3D-Format 3D Synk. Invert Av 3D Frame Sequential Av UppNed Välj Kompatibel 3D-källa, 3D-innehåll och aktiva slutarglasögon krävs för 3D-visning. 3D-Format stöds endast i 3D Timing på sidan 60. 3D-Format" stöds endast i en icke-hdmi 1.4a 3D-timing. 3D Synk. Invert" är endast tillgängligt när 3D är aktiverat och detta 3D-läge är endast för DLP Link-glasögon. 3D-läge Av: Välj "Av" för att stänga av 3D-läget. DLP-länk: Välj "DLP-länk" för att använda optimerade inställningar för DLP Link 3D-glasögon. (se sidan 16). IR: Välj "IR" för att använda optimerade inställningar för IR 3D-glasögon. 3D 2D 3D: Visa 3D-signal. L (Vänster): Visa 3D-innehållets vänstra ram. R (Höger): Visa 3D-innehållets högra ram. 3D-Format Auto: När en 3D-identifieringssignal har upptäckts väljs 3D-formatet automatiskt. SBS: Visa 3D-signalen i "Sida-vid-sida"-format. Top and Bottom: Visa 3D-signal i "Top and Bottom"-format. Frame Sequential: Visa 3D-signal i "Frame Sequential"-format. 3D Synk. Invert Tryck på "På" för att invertera vänster och höger bildinnehåll. Tryck på "Av" för standard bildinnehåll. 3D-menyn. 41

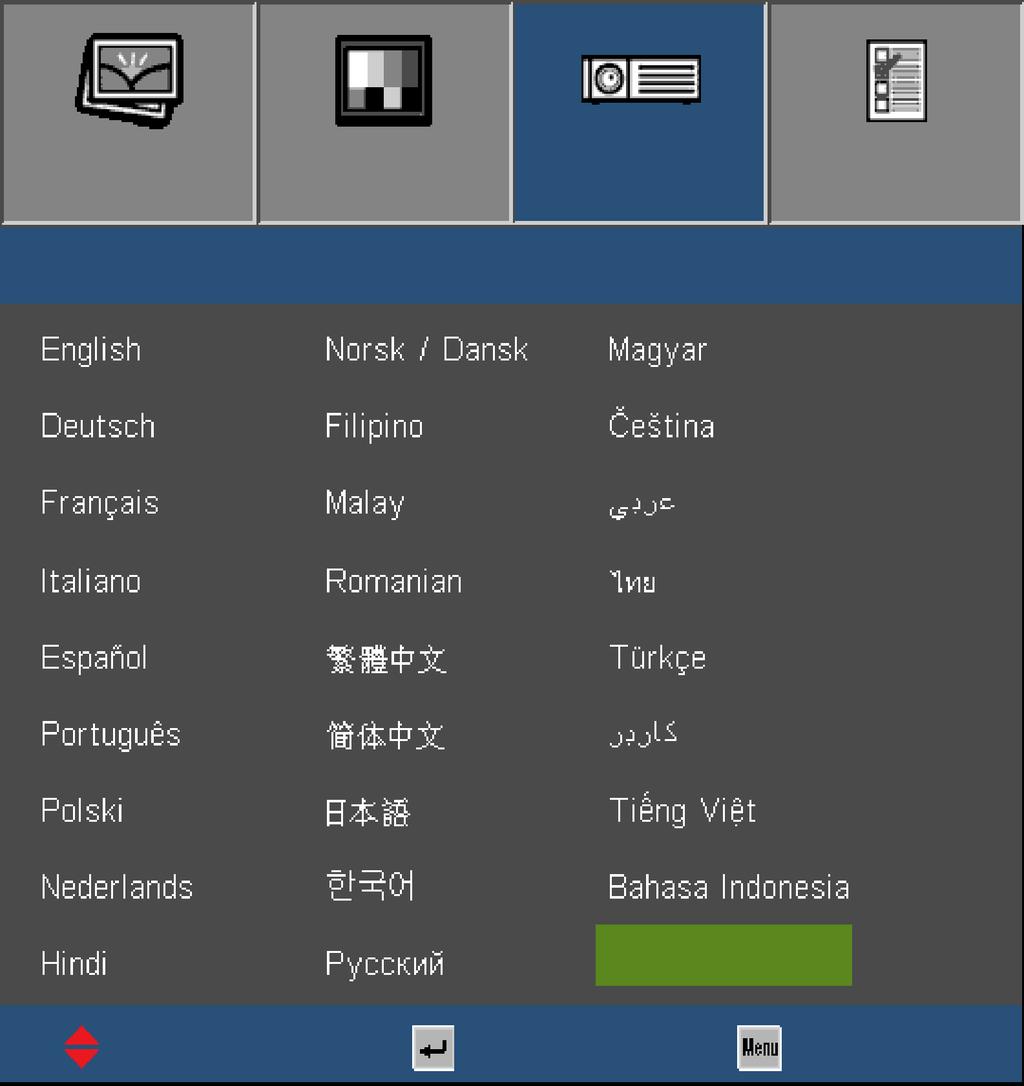

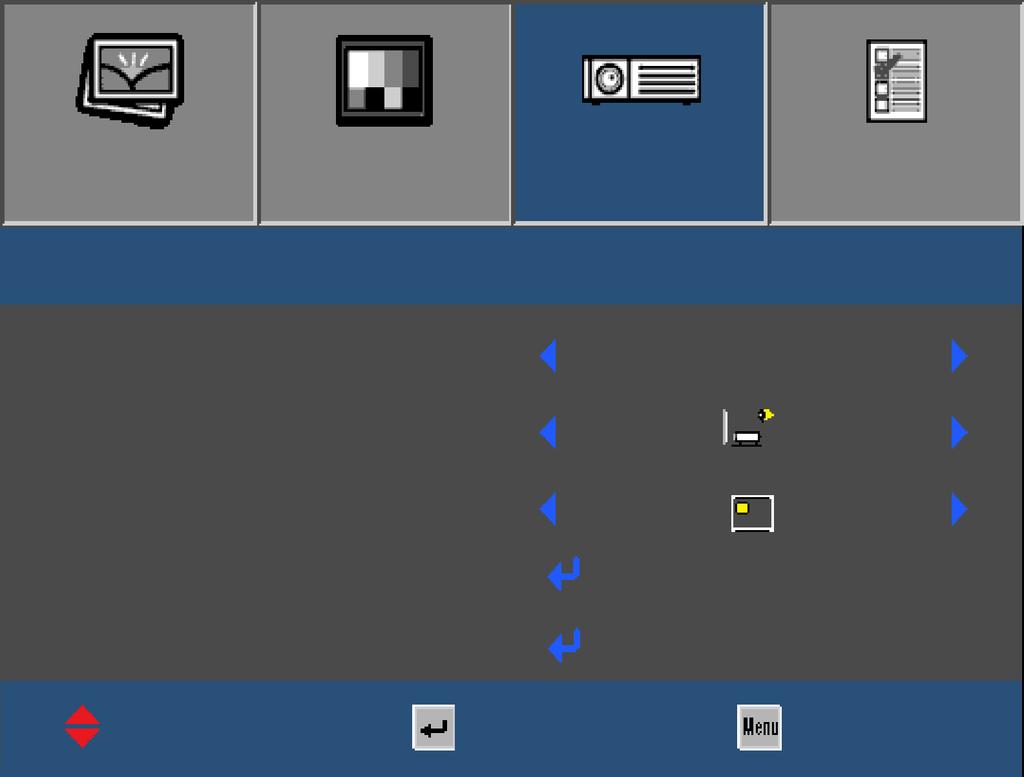

42 Användarkontroller BILD DISPLAY Inställning ALTERNATIV Inställning Inställning Språk Projektion Menyplacering Ljudinställningar Inställning UppNed Välj Språk Välj den fl erspråkiga skärmmenyn. Tryck på eller i undermenyn och använd sedan eller för att välja önskat språk. Tryck på "Enter" för att slutföra valet. BILD DISPLAY Inställning ALTERNATIV Inställning Språk UppNed Välj 42

43 Användarkontroller Projektion Bakbordsmontering och Bak-takmontering skall användas tillsammans med genomlysningsbar duk. ` ` Front Detta är standardinställningen. Bilden projiceras rakt på bildduken. ` ` Front-tak När det väljs vänds bilden upp och ned. ` ` Bakre När det väljs spegelvänds bilden. ` ` Bakre-tak När detta alternativ väljs visas bilden upp och ned och spegelvänd. Menyplacering Välj menyplacering på skärmen. 43

44 Användarkontroller BILD DISPLAY Inställning ALTERNATIV Inställning Ljudinställningar Inställning Ljudinställningar Intern högtalare Tyst Volym På Av UppNed Välj Y Y "Tyst"-funktionen påverkar både den interna och externa högtalarvolymen. Intern högtalare Välj "På" eller "Av" för att slå på eller stänga av den interna högtalaren. Tyst Välj "På" för att stänga av ljudet. Välj "Av" för att slå på ljudet. Volym Tryck på för att minska volymen. Tryck på för att öka volymen. Ljudmenyn. 44

45 Användarkontroller BILD DISPLAY Inställning ALTERNATIV Inställning Inställning Inställning Inställning Logotyp Standard UppNed Välj Logotyp Använd denna funktion för att ställa in önskad startbild. Om ändringar görs kommer de att gälla nästa gång projektorn startas. Standard: Standardstartskärm. Neutral: Logotypen visas inte på startskärmen. Inställningsmenyn Avancerat. 45

46 Användarkontroller BILD DISPLAY Inställning ALTERNATIV ALTERNATIV ALTERNATIV Ingångskälla Signallås Förstärkt kylning Dölj information Lås knappsats Testmönster IR funktion Bakgrundsfärg 12 V utlösare Inställning Lampinställning Optional Filter Settings Återställ Av Av Av Av Av Röd Av UppNed Välj Stäng av knappsatslåset genom att hålla ned "Enter" på projektorns ovansida i fem sekunder. Ingångskälla Använd det här alternativet för att aktivera/inaktivera ingångskällor. Tryck på för att öppna undermenyn och välja önskad källa. Tryck på "Enter" för att slutföra valet. Projektorn söker endast efter ingångar som är aktiverade. Signallås På: Projektorn kommer endast att söka nuvarande inmatningsanslutning. Av: Projektorn söker efter andra signaler när nuvarande signal försvinner. Förstärkt kylning När "På" har valts, snurrar fläktarna fortare. Denna egenskap är användbar i förstärkt kylning områden där luften är tunn. Dölj information På: Välj "På" för att dölja informationsmeddelandet. Av: Välj "Av" för att visa "Söker"-meddelandet. Lås knappsats När knapplåsfunktionen är "På" är knappsatsen låst, men projektorn kan kontrolleras via fjärrkontrollen. Genom att välja "Av" kan du använda knappsatsen igen. 46

47 Användarkontroller Y Y "Front" och "Upptill" kan inte väljas i standbyläget. 12V utlösare stöder ett relä på upp till 250 ma. Testmönster Visa ett testmönster. Det finns rutnät och vita mönster. IR funktion Av: Välj "Av", projektorn kan nu kontrolleras via fjärrkontrollen från den främre eller övre IR-mottagaren. Genom att välja "Av" kan du använda knappsatsen. På: Välj "På", projektorn kan nu kontrolleras med fjärrkontrollen från den övre och främre IR-mottagaren. Upptill: Välj "Upptill", projektorn kan kontrolleras med fjärrkontrollen från den övre IR-mottagaren. Front: Välj "Front", projektorn kan kontrolleras med fjärrkontrollen från den främre IR-mottagaren. Bakgrundsfärg Använd denna funktion för att visa en "Svart", "Röd", "Blå", "Grön" eller "Vit"-skärm när ingen signal finns tillgänglig. 12 V utlösare Av: Välj "Av" för att inaktivera utlösaren. På: Välj "På" för att aktivera utlösaren. Auto 3D: När "Auto 3D" har aktiverats kommer projektorn automatiskt att upptäcka när en 3D-bild visas och aktivera utlösaren på denna port. GND 12V ut Reserverad Återställ Välj "Ja" för att återställa visningsparametrarna på alla menyer till fabriksvärden. skärmmenyn. 47

48 Användarkontroller BILD DISPLAY Inställning ALTERNATIV ALTERNATIV Inställning ALTERNATIV Inställning Direktpåslag Auto. Avstängning (min) Avstängningstimer (min) Quick Resume På Av UppNed Välj Värdet för avstängningstimern återställs till noll när projektorn stängts av. Direktpåslag Välj "På" för att aktivera läget för direkt påslagning. Projektorn slås automatiskt på när ström tillförs, utan att behöva trycka på " "-knappen på projektorns knappsats eller på fjärrkontrollen. Auto. Avstängning (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). Avstängningstimer (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar med eller utan att en signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). Quick Resume På: Om projektorn av misstag stängs av kan man med den här funktionen omedelbart slå på projektorn igen, om man väljer att göra det inom 100 sekunder. Av: Fläkten börjar kyla systemet direkt när användaren stänger av projektorn. alternativmenyn Avancerat. 48

49 Användarkontroller BILD DISPLAY Inställning ALTERNATIV ALTERNATIV Lampinställning ALTERNATIV Lampinställning Lampans brinntid lamppåminnelse Lamp Mode Lampåterställning Av Dynamic UppNed Välj Y Y När omgivningstemperaturen är över 40 C under drift växlar projektorn automatiskt till Eco-läget. "Lamp Mode" kan ställas in individuellt för 2D och 3D. Lampans brinntid Visar projektionstid. lamppåminnelse Välj denna funktion för att visa eller dölja varningsmeddelandena när meddelandet lampbyte visas. Meddelandet visas 30 timmar före rekommenderat lampbyte. Lamp Mode Ljusstark: Välj "Ljusstark" för att öka ljusstyrkan. Eco.: Välj "Eco." för att dimma projektorlampan, vilket minskar strömförbrukningen och förlänger lampans livslängd. Dynamic: Välj "Dynamic" för att dimma lampeffekten som baseras på innehållets ljusstyrka och justera lampans strömförbrukning mellan 100 % och 30 % dynamiskt. Lampans livslängd förlängs. Lampåterställning Nollställ lampans brinntid efter lampbyte. lampans inställningsmeny. 49

50 Användarkontroller BILD DISPLAY Inställning ALTERNATIV ALTERNATIV Optional Filter Settings ALTERNATIV Optional Filter Settings Optional Filter Installed Filter Usage Hours Filter Reminder Filter Reset Nej Av UppNed Välj Optional Filter Installed Välj "Ja" för att visa varningsmeddelande efter 500 timmars användning. Välj "Nej" för att stänga av varningsmeddelandet. Filtrets standardinställning är "Nej". När filtret har monterats, slå på projektorn och tryck sedan på "Meny", gå till "ALTERNATIV -> Optional Filter Settings -> Optional Filter Installed" och välj "Ja". Filter Usage Hours Visa filtertid. Filter Reminder Välj denna funktion för att visa eller dölja varningsmeddelandet när meddelandet för filterbyte visas. (Fabriksinställning: 500 timmar) Filter Reset Nollställ dammfilterräknaren när du bytt eller rengjort dammfiltret. menyn Filterinställningar. 50

51 Felsökning Bilagor Om du upplever problem med din projektor, se följande information. Om ett problem kvarstår ska du ta konakt med din lokala återförsäljare eller servicecenter. Bildproblem Ingen bild syns på skärmen Var noga med att alla kablar och strömanslutningar är korrekt och säkert anslutna enligt beskrivning i avsnittet "Installation". Var noga med att pins på kontakterna inte är böjda eller trasiga. Kontrollera om projektionslampan har installerats säkert. Se avsnittet "Byta ut lampan". ` ` Kontrollera att "AV ljud av" inte är påslaget. Bilden är oskarp Justera fokuseringsringen på projektorlinsen. Se till att projektionsskärmen är inom det avstånd som krävs av projektorn. (se sida 21-22) Bilden sträcks ut när den visar 16:9 DVD-titel När du spelar anamorfisk DVD eller 16:9 DVD visar projektorn den bästa bilden i 16: 9-formatet på projektorsidan. Om du spelar LBX-format DVD-titel ska du ändra formatet till LBX i projektor-osd. Om du spelar 4:3-format DVD-titel ska du ändra formatet till 4:3 i projektor-osd. Om bilden fortfarande är utsträckt måste du också justera aspect ration genom följande: Ställ in visningsformatet som 16:9 (wide) aspect ratio-typ på din DVD-spelare. Bilden är för liten eller för stor. Justera zoomspaken på ovansidan av projektorn. Flytta projektorn närmare eller längre bort från skärmen. Tryck på "Meny" på projektorpanelen, gå till "DISPLAY--> Format". Pröva de olika inställningarna. 51

52 Bilagor Bilden har sluttande sidor: Om möjligt fl yttar du på projektorn så att den är centrerad på skärmen och nedanför den understa kanten på skärmen. Använd "DISPLAY-->V. Keystone" från OSD för att göra en ändring. Bilden är felvänd Välj "Inställning-->Projektion" från OSD:n och justera projiceringsriktningen. Suddig dubbelbild Tryck på knappen "3D-Format" för att växla till "Av" för att undvika att normala 2D-bilder visas som suddiga dubbelbilder. Två bilder i sida-vid-sida-formatet Tryck på knappen "3D-Format" för att växla till "SBS" för ingångssignaler i HDMI 1.3 2D 1080i sida-vid-sida. Bilden framträder inte i 3D Kontrollera om batteriet i 3D-glasögonen är urladdat. Kontrollera att 3D-glasögonen är på. När inmatningssignalen är HDMI 1.3 2D (1080i sida-vid-sida halv) tryck på knappen "3D-Format" och växla till "SBS". 52

53 Bilagor Andra problem Projektorn svarar inte på kontrollerna Om möjligt ska du stänga av projektor och koppla från strömsladden, samt vänta minst 20 sekunder innan strömmen ansluts igen. Lampan brinner ut eller avger ett poppande ljud När lampan når slutet av sin livslängd kommer den att brinna ut och avge ett högt poppande ljud. Om detta inträffar kommer inte projektorn att slås på igen förrän lampmodulen har bytts ut. För att byta ut lampan, följ procedurerna i avsnittet "Byta ut lampan". Fjärrkontrollsproblem Om fjärrkontrollen inte fungerar Kontrollera att fjärrkontrollens vinkel är inom ±15 både horisontellt och vertikalt mot en av projektorns IR-mottagare. Kontrollera att det inte finns några hinder mellan fjärrkontrollen och projektorn. Flytta inom 6 m från projektorn. Kontrollera att batterierna är korrekt isatta. Byt batterier om de är förbrukade. 53

54 Bilagor Indikatorlampans meddelanden Message På/Standby LED På/Standby LED Temperaturlysdiod Lamplysdiod (Röd) (Blå) (Röd) (Röd) Standbystatus (Ingångsnätsladd) Ström på (uppvärmning) Blinkande 0,5 sek. av och 0,5 sek. på-lampa. Slå på och Lamplyse Fast sken Släckt Stänger av (kallnar) Blinkande 0,5 sek. av och 0,5 sek. på-lampa. Återgår till fast rött sken när kylfläkten stängs av. Quick Resume (100 sek.) Blinkande 0,25 sek. av och 0,25 sek. på-lampa. Fel (lampfel) Blinkande Fel (fläktfel) Blinkande Blinkande Fel (hög temp.) Blinkande Standbystatus (Inbränningsläge) Blinkande Inbränning (varning) Blinkande Inbränning (kylning) Blinkande * Strömlampan är PÅ när skärmmenyn visas och AV när skärmmenyn försvinner. 54

55 Bilagor Meddelanden på skärmen Meny för låst fläkt: Varning! FAN LOCKED Projektorn slår av sig automatiskt. Kontakta service för reperation. Lampvarning: Lampvarning Lampan är förbrukad. Dammvarning: Rengöra eller byta ut dammfiltret. Meny för övertemperatur: Varning! TEMPERATURE TOO HIGH Vänligen: 1. Se till att luftintag och luftutsläpp inte är blockerade. 2. Se till att den omgivande temperaturen är lägre än 45 grader C. Om problem trots detta kvarstår, Kontakta service för reperation. 55

56 Bilagor Byta ut lampan Projektorn känner automatiskt av lampans livslängd. När lampans livslängd håller på att ta slut kommer du att få ett varningsmeddelande. Lampvarning Lampan är förbrukad. När du ser det här meddelandet, kontakta din lokala återförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. Var noga med att projektorn har svalnat i minst 30 minuter innan du byter lampa. Varning! Om projektorn är takmonterad, var försiktig när du öppnar åtkomstpanelen till lampan. Du rekommenderas att bära skyddsglasögon om du ska byta lampa i en takmonterad projektor. "Var försiktig så att inga lösa föremål ramlar ut från projektorn." Varning! Lamputrymmet är varmt! Låt projektorn svalna innan du byter lampa! Varning! För att minska risken för personskada ska du inte tappa lampmodulen eller vidröra lampan. Lampan kan gå sönder och orsaka skada om den tappas. 56

57 Bilagor 1 2 Skruven i lamplocket och på lampan kan inte tas bort. Projektorn kan inte startas om lamplocket inte har satts tillbaka på projektorn. Rör inte vid någon av lampans glasdelar. Handfett kan få lampan att splittras. Rengör lampmodulen med en torr trasa om den vidrörts av misstag Procedur för byte av lampa: 1. Stäng av strömmen till projektorn genom att trycka på " "-knappen på fjärrkontrollen eller knappsatsen på projektorn. 2. Låt projektorn att svalna i minst 30 minuter. 3. Koppla ur strömsladden. 4. Skruva upp skruven på höljet Skjut uppåt och ta bort höljet Lyft upp lampans handtag Tryck in båda sidorna och lyft sedan upp och ta ut lampsladden Skruva upp skruven i lampmodulen Lyft lampans handtag 6 och ta sedan bort lampmodulen långsamt och försiktigt. 7 För att byta ut lampmodulen gör du föregående steg i omvänd ordning. 10. Slå på projektorn och återställ lampans timer. Lampåterställning: (i) Tryck på "Meny" (ii) Välj "ALTERNATIV" (iii) Välj "Lampinställning" (iv) Välj Lampåterställning (v) Välj Ja". 57

58 Bilagor Montera och rengöra dammfiltret Montera dammfiltret Dammfilter krävs endast/medföljer i utvalda regioner med mycket damm. Dammfiltret är en servicedel som är ett tillval. Rengöra dammfiltret Vi rekommenderar att dammfiltret rengörs var tredje månad, oftare än så om projektorn används i en dammig miljö. Procedur: 1. Stäng av strömmen till projektorn genom att trycka på " "-knappen på projektorns knappsats eller fjärrkontroll. 2. Koppla ur strömsladden. 3. Ta ut dammfiltret långsamt och försiktigt. 4. Rengöra eller byta ut dammfiltret. 5. För att montera dammfiltret gör du föregående steg i omvänd ordning

59 Kompatibilitetslägen HDMI/DVI-D-kompabilitet Digital Bilagor B0/Etablerad timing B0/Standard timing B0/Detaljerad timing: 720 x 70Hz 640 x 60Hz 640 x 67Hz 640 x 72Hz 640 x 75Hz 800 x 56Hz 800 x 60Hz 800 x 72Hz 800 x 75Hz 832 x 75Hz 1024 x 60Hz 1024 x 70Hz 1024 x 75Hz 1280 x 75Hz 1152 x 75Hz SVGA: 800 x 120Hz 1024 x 120Hz 1280 x 60Hz 1280 x 60Hz 1680 x 60Hz 1280 x 60Hz 1280 x 120Hz 1600 x 60Hz XGA/WXGA: 1440 x 60Hz 1024 x 120Hz 1280 x 60Hz 1280 x 60Hz 1680 x 60Hz 1280 x 60Hz 1280 x 120Hz 1600 x 60Hz Ursprunglig timing: XGA: 1024 x 60Hz WXGA: 1280 x 60Hz; 1280 x 60Hz 1080P: 1920 x 60Hz 1080P: 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1400 x 60Hz 1600 x 60Hz 1440 x 60Hz 1280 x 120Hz 1024 x 120Hz 59

60 Bilagor Digital B1/Videoläge 640 x 60Hz 720 x 60Hz 1280 x 60Hz 1920 x 60Hz 720(1440) x 60Hz 1920 x 60Hz 720 x 50Hz 1280 x 50Hz 1920 x 50Hz 720 (1440) x 50Hz 1920 x 50Hz 1920 x 24Hz 1920 x 30Hz B1/Detaljerad timing: 720 x 60Hz 1280 x 60Hz 1366 x 60Hz 1920 x 50Hz 1920 x 60Hz 3D-videoingång kompabilitet Ingångsupplösning Ingång timing 1280 x 50Hz Upptill och nedtill 1280 x 60Hz Upptill och nedtill 1280 x 50Hz Frame packing HDMI 1.4a 3D-ingång 1280 x 60Hz Frame packing 1920 x 50 Hz Sida vid sida (halv) 1920 x 60 Hz Sida vid sida (halv) 1920 x 24 Hz Upptill och nedtill 1920 x 24 Hz Frame packing 1920 x 50Hz 1920 x 60Hz 1280 x 50Hz Sida vid sida (halv) När 3D-Formatet är "SBS" 1280 x 60Hz HDMI 1.3 3D-innehåll 1920 x 50Hz 1920 x 60Hz 1280 x 50Hz Upptill och nedtill När 3D-Formatet är "Top and Bottom" 1280 x 60Hz 480i HQFS När 3D-Formatet är "Frame sequential" 60
