1 Innehållsförteckning Innehållsförteckning...1 Anmärkning om användningen...2 Säkerhetsinformation...2 Försiktighetsåtgärder...3 Varningar angående ögonsäkerhet...5 Produktfunktioner...5 Introduktion...6 Översikt av förpackningen...6 Produktöversikt...7 Huvudenhet... 7 Kontrollpanel... 8 Inmatning/utmatningsanslutningar... 9 Fjärrkontroll Installation...11 Ansluta projektorn...11 Ansluta till stationär/bärbar dator Ansluta till videokällor Slå på/stänga av projektorn...13 Slå på projektorn Stänga av projektorn Varningslampa Justera den projicerade bilden...15 Justera projektorns höjd Justera projektorns fokus/zoom Justera projicerad bildstorlek Användarkontroller...18 Kontrollpanel och fjärrkontroll...18 Kontrollpanel Montera batterier i fjärrkontrollen Fjärrkontroll Bildskärmsmenyer...24 Hur den används Menyträd BILD BILD Avancerade BILD Avancerade Signal DISPLAY DISPLAY 3D INSTÄLLNING INSTÄLLNING Ljudinställningar INSTÄLLNING Avancerade ALTERNATIV ALTERNATIV Avancerade ALTERNATIV Lamp Inställningar ALTERNATIV Optional Filter Settings Bilagor...45 Felsökning...45 Byta ut lampan...51 Montera och rengöra dammfiltret (tillval)...53 Kompatibilitetslägen...55 Dator/Video/HDMI/Mac-kompabilitet.. 55 RS232 funktionslista över kommandon och protokoll...57 RS232-stifttilldelningar RS232 Protokollfunktionslista Takmonteringsinstallation...62 Regler och säkerhetsinformation...63 FCC-meddelande Notera: Skärmade kablar Varning Driftsvillkor Notera: Kanadensiska användare Remarque à l intention des utilisateurs canadiens Deklaration om efterlevnad för EU-länder Svenska

2 Anmärkning om användningen Säkerhetsinformation Blixten med pilen inom en likställd triangel innebär att användaren varnas för närvaro av oisolerad "farlig spänning" innanför produktens hölje, som kan vara tillräcklig omfattning för att utgöra en risk för elektrisk stötar. Utropstecknet inom en likställd triangel innebär att användaren underrättas om att det finns viktiga bruks- och underhållsanvisningar (service) i litteraturen som följer med apparaten. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR SKA APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. FARLIGT HÖG SPÄNNING FINNS INUTI HÖLJET. ÖPPNA INTE HÖLJET. ÖVERLÅT SERVICE ENDAST TILL KVALIFICERAD PERSONAL. Viktig säkerhetsanvisning 1. Avstå från att blockera ventilationsöppningar. För att försäkra dig om att projektorn fungerar tillförlitligt och för att förebygga överhettning är det rekommenderat att projektorn placeras på en plats där ventilationen inte blockeras. Placera den till exempel inte på ett överfyllt kaffebord, en soffa eller en säng. Placera den heller inte i ett slutet utrymme, t.ex. bokhylla eller skåp som förhindrar fritt luftflöde. 2. Använd inte projektorn nära vatten eller i fuktiga miljöer. Minska brandfara och/eller risk för elektriska stötar genom att inte utsätta produkten för regn eller fukt. 3. Placera inte i närheten av värmekällor som t.ex. element, spis eller annan utrustning som alstrar värme, exempelvis förstärkare. 4. Torka endast av med torr trasa. 5. Använd endast tillsatser/tillbehör som specificerats av tillverkaren. 6. Låt inga objekt eller vätskor tränga in i projektorn. De kan komma i kontakt med farliga spänningspunkter och kortsluta delar som kan resultera i brand eller elektrisk stöt. 7. Se projektorns hölje för säkerhetsrelaterade markeringar. 8. Enheten får endast repareras av lämplig servicepersonal. Svenska 2

3 Anmärkning om användningen Försiktighetsåtgärder Följ alla varningar, försiktighetsåtgärder och rekommenderat underhåll i denna bruksanvisning. När lampan når slutet på sin livscykel kommer projektorn inte att slås på igen förrän lampmodulen har bytts ut. För att byta ut lampan, följ procedurerna i avsnittet "Byta ut lampan" på sidan Varning- Varning- Varning- Varning- Varning- Varning- Varning- Titta inte in i projektorlinsen när lampan är tänd. Det skarpa ljuset kan skada dina ögon. Minska risken för brand eller elstöt genom att inte utsätta denna produkt för regn eller fukt. Öppna eller montera inte isär projektorn då detta kan orsaka elektrisk stöt. Låt enheten svalna före lampbyte. Följ instruktionerna på sidan Denna projektor detekterar lampans livslängd. Byt alltid lampa när ett varningsmeddelande visas. Vid avstängning av projektorn, kontrollera att avkylningscykeln har avslutats innan strömmen kopplas ur. Låt projektorn svalna i 90 sekunder. Det är inte alla projektorer som har ett linsskydd. Av säkerhetsskäl är din projektor utrustad med ett linsskydd, se till att ta bort det innan projektorn slås på. 3 Svenska

4 RG2 Anmärkning om användningen Gör: Stänga av projektorn och dra ut nätkontakten ur eluttaget före rengöring av produkten. Använd en mjuk torr trasa med ett milt rengöringsmedel för att göra rent skärmens ytterhölje. Koppla bort strömsladden från eluttaget om produkten inte används under en längre tidsperiod. Använd persienner för att minska omgivningssljuset och minimera lampeffekten. Gör inte: Blockera inte projektorns in- eller utgående luftventiler. Använd inte grova rengöringsmedel, vaxer eller lösningsmedel för att rengöra enheten. Använd under följande förhållanden: - I extremt varma, kyliga eller fuktiga miljöer. Kontrollera att rumstemperaturen ligger inom 5-40 C. Relativ luftfuktighet ska ligga mellan 5-40 C, 80 % (max.), icke-kondenserande. - I områden som är utsatta för mycket damm och smuts. - I närheten av apparater som avger starka magnetfält. - I direkt solljus. Svenska 4

5 Anmärkning om användningen Varningar angående ögonsäkerhet Titta aldrig rakt in i projektorstrålen. Håll ryggen vänd mot strålen så mycket som möjligt. När projektorn används i ett klassrum, säkerställ att eleverna inte tittar in i strålen när de uppmanas att peka ut något på skärmen. Produktfunktioner 1080p (1920 x 1080) Naturlig upplösning HD-kompatibel 720p och 1080p stöds Produktens funktioner kan variera beroende på modell. BrilliantColor TM -teknologi Kensingtonlås RS232 kontroll Snabbavstängning Produktens funktioner ska konfigureras av tillverkaren enligt praktiska förhållanden. 5 Svenska

6 Re-Sync Menu Keystone VGA 1 Page Mouse RG2 Video Aspect Freeze Picture Volume Source ECO HDMI Zoom Mute Introduktion Översikt av förpackningen Packa upp och kontrollera innehållet för att försäkra dig om att alla delar finns med. Om något saknas, kontakta närmaste kundservicecenter. Beroende på olika applikationer i olika länder, kan vissa regioner ha olika tillbehör. Projektor Strömsladd HDMI-kabel AV Mute Enter IR fjärrkontroll Dokumentation : Användarmanual Snabbstartskort Häfte för säkerhet/ garanti Svenska 6

7 RG2 RG2 Produktöversikt Huvudenhet Introduktion Gränssnittet omfattas av modellens specifikationer. Blockera inte projektorns luftintag eller luftutsläpp. 1. Ventilation (utblås) 2. IR-mottagare (ta bort skyddsfilmen) 3. Kontrollpanel 4. Ventilation (intag) 5. Fokusring 6. Objektiv 7 7. Justeringsfot för lutning 8. Zoomspak 9. Lamplock 10. Kensington TM -låsport 11. Strömkontakt 12. Inmatning/ utmatningsanslutningar 7 Svenska

8 Introduktion Kontrollpanel På/Standby LED 2. Keystonekorrigering 3. Lamplysdiod 4. Temperaturlysdiod 5. Hjälp 6. Omsynkning 7. IR-mottagare (ta bort skyddsfilmen) 8. Enter 9. Fyra riktningsvalknappar 10. Meny 11. Källa 12. Ström Svenska 8

9 Introduktion Inmatning/utmatningsanslutningar AUDIO OUT HDMI 2 HDMI 1 USB-A VGA IN VGA OUT 3D SYNC SCREEN TRIGGER AUDIO IN RS Gränssnittet omfattas av modellens specifikationer. 1. HDMI2-kontakt 2. HDMI1-kontakt 3. USB Type A-kontakt 4. VGA IN-kontakt 5. VGA UT-kontakt 6. 3D Synk-kontakt 7. Skärmutlösare kontakt 8. Ljudutgångskontakt (3,5 mm minikontakt) 9. Ljudingångskontakt (3,5 mm minikontakt) 10. RS232-kontakt (9 stift) 11. Kensingtonlås 12. Strömkontakt 9 Svenska

10 Introduktion Fjärrkontroll AV Mute Re-Sync Source Enter Menu ECO Keystone Volume VGA 1 +4 Page -7 Mouse Video HDMI 2 3 Aspect 5 +6 Freeze Zoom 8-9 Picture Mute AV tyst 2. Omsynkning 3. Fyra riktningsvalknappar 4. Meny 5. Keystone +/- 6. Video 7. VGA 8. Sida +/- 9. Mus 10. Bild 11. IR-LAMPA 12. Ström 13. Källa 14. Enter 15. ECO 16. Volume + / Aspekt 18. HDMI 19. Zoom +/- 20. Tyst 21. Frys Svenska 10

11 USB-A VGA IN VGA OUT RS232 3D SYNC SCREEN TRIGGER AUDIO OUT AUDIO IN Ansluta projektorn Installation Ansluta till stationär/bärbar dator Stationär/Bärbar dator Aktiv högtalare HDMI 2 HDMI 1 Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Extra tillbehör 10 7 USB har två funktioner: Service och fjärrkontroll för mus. Gränssnittet omfattas av modellens specifikationer. Bildskärm 9 8 Stationär/Bärbar dator 1...HDMI-kabel 2... USB-kabel* 3... VGA in-kabel* 4... Ljudingångskabel* V 200 ma (DC) kontakt* 6... Ljudutgångskabel* 7...3D-sändare-kabel* 8...RS232 kabel* 9... VGA ut-kabel* 10...Strömsladd 11 Svenska

12 USB-A VGA IN VGA OUT RS232 3D SYNC SCREEN TRIGGER AUDIO OUT AUDIO IN Installation Ansluta till videokällor DVD-spelare, digitalbox, HDTVmottagare Aktiv högtalare HDMI 2 HDMI 1 Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Extra tillbehör 5 4 Gränssnittet omfattas av modellens specifikationer. 1...HDMI-kabel V 200 ma (DC) kontakt* 3... Ljudutgångskabel* 4...3D-sändare-kabel* 5...Strömsladd Svenska 12

13 RG2 Installation Slå på/stänga av projektorn Slå på projektorn 1. Anslut nätkabeln och signalkabeln ordentligt. När ansluten så lyserpå/standby-lampan röd. 2. Slå på lampan genom att trycka på knappen " " på fjärrkontrollen eller kontrollpanelen. På/Standby-lampan kommer nu blinka blått. 1 Startbilden kommer att visas inom ung. 10 sekunder. Första gången som du använder projektorn kommer du att uppmanas att välja önskat språk och energisparläge. 3. Starta och anslut den källa du vill visa på duken (dator, bärbar dator, videobandspelare, etc.). Projektorn känner automatiskt av källan. Om den inte gör det, tryck på menyknappen och gå till "ALTERNATIV". Kontrollera att "Signallås" har ställts in på "Av". Om du ansluter flera källor samtidigt, tryck på knappen "Källa" på kontrollpanelen eller knapparna för källa direkt på fjärrkontrollen för att växla mellan ingångssignaler. 1 Ström 13 Svenska

14 Installation Stänga av projektorn 1. Tryck på knappen " " på fjärrkontrollen eller kontrollpanelen för att stänga av projektorn. Följande meddelande visas på skärmen. Stänga av? Tryck på strömknappen igen. Tryck på " "-knappen igen för att bekräfta, annars försvinner meddelandet efter tio sekunder. Projektorn stängs av när " "-knappen trycks in en andra gång. 2. Fläktarna fortsätter snurra i tio sekunder och På/Standbylampan blinkar blått. Under denna tidsperiod kan projektorn inte slås på igen och projektorn bör inte heller kopplas ur från eluttaget. När avkylningscykeln är klar lyser På/Standby-lampan röd (standbyläge). I detta läge kan projektorn slås på igen genom att trycka på " "-knappen. 3. Koppla från strömsladden från det elektriska uttaget och från projektorn. Kontakta närmaste servicecenter om projektorn uppvisar dessa symptom. Se sida 49 för mer information. Varningslampa När varningsindikatorerna (se nedan) tänds, stängs projektorn av automatiskt: Lampindikatorn lyser rött och om På/Standby-lampan blinkar rött. Detta indikerar att projektorlampan inte fungerar. Temp-indikatorn lyser rött och om På/Standby-lampan blinkar rött. Detta indikerar att projektorn är överhettad. Under normala förhållanden kan projektorn slås på igen. Temp-indikatorn blinkar rött och om På/Standbylampan blinkar rött. Detta indikerar ett fläktfel. Koppla ifrån strömsladden från projektorn, vänta 30 sekunder och försök igen. Om varningsindikatorn lyser igen, kontakta ditt närmaste servicecenter för hjälp. Svenska 14

15 Installation Justera den projicerade bilden Justera projektorns höjd Projektorn är utrustad med lutbara fötter för justering av bildhöjden. 1. Lokalisera den lutningsbara fot som ska modifieras på undersidan av projektorn. 2. Vrid den justerbara ringen medurs för att höja projektorn och moturs för att sänka den. Upprepa med de övriga fötterna om så behövs. Justeringsfot för lutning Justeringsfot för lutning 15 Svenska

16 RG2 Installation Justera projektorns fokus/zoom Du fokuserar bilden genom att vrida på fokusringen tills bilden är skarp. Du kan röra på zoomspaken för att zooma in eller ut. Projektorn kommer att fokusera på ett avstånd av 1,1m till 9,8m. (optimerad vid 1,95 m). Zoomspak Fokusring Svenska 16

17 Installation Justera projicerad bildstorlek Projekterad bildstorlek är från 28" till 301" (0,71 m till 7,65 m). Vy ovanifrån Skärm Skärm (Bredd) Projektionsavstånd Diagonal Höjd Skärm Skärm (Höjd) Bredd Vy från sidan Offset Projektionsavstånd 16:9 diagonal skärm Höjd Bredd Höjd Bredd Projektionsavstånd Bred. Tele Bred Tele Offset (tum) (tum) (meter) (meter) (tum) (tum) (meter) (meter) (cm) (tum) 28 13,7 24,4 0,35 0, , ,00 5,58 2, ,5 43,6 0,62 1,11 4,08 5,33 1,63 1,79 9,96 3, ,4 52,3 0,75 1,33 4,90 6,39 1,95 2,15 11,95 4, ,3 61,0 0,87 1,55 5,71 7,46 2,28 2,51 13,95 5, ,2 69,7 1,00 1,77 6,53 8,52 2,60 2,87 15,94 6, ,1 78,4 1,12 1,99 7,35 9,59 2,93 3,23 17,93 7, ,0 87,2 1,25 2,21 8,16 10,66 3,25 3,59 19,92 7, ,8 104,6 1,49 2,66 9,80 12,79 3,91 4,30 23,91 9, ,5 130,7 1,87 3,32 12,25 15,98 4,88 5,38 29,89 11, ,2 156,9 2,24 3,98 14,69 19,18 5,86 6,46 35,86 14, ,1 174,3 2,49 4,43 16,33 21,31 6,51 7,17 39,85 15, ,6 217,9 3,11 5,53 20,41 26,64 8,14 8,97 49,81 19, ,6 262,3 3,75 6,66 24, , ,97 23,61 17 Svenska

18 Användarkontroller Kontrollpanel och fjärrkontroll Kontrollpanel Använda kontrollpanelen Ström Källa Meny Hjälp Omsynkning Enter Se avsnittet "Slå på/stänga av projektorn" på sidan Välj ingångskälla. Öppna skärmmenyn (OSD). Tryck igen för att avsluta skärmmenyn (OSD). Hjälpmeny (finns bara när bildskärmsmenyn inte visas). Synkronisera projektorn till ingångskällan automatiskt. Bekräfta ditt menyval. Fyra riktningsvalknappar Keystone / Lamplysdiod Temperaturlysdiod På/Standby LED för att välja alternativ eller göra justeringar till ditt val. Använd för att justera bildens förvridning orsakad av projektorn lutning ±40 grader. Indikerar projektorlampans status. Indikerar projektorns temperaturstatus. Indikerar projektorns status. Svenska 18

19 Användarkontroller Montera batterier i fjärrkontrollen 1. Tryck in fliken för att frigöra batteriluckan. 2. Montera nya batterier (AAA/R03). Kontrollera att batteriernas polaritet (+/-) är korrekt monterad. 3. Stäng igen batteriluckan och tryck ner den tills den klickar på plats. Blanda inte olika typer av batterier eller nya och gamla batterier. Observera följande försiktighetsåtgärder för att garantera säker användning: `` Använd batterier av AAA/R03-typ. `` Undvik kontakt med vatten eller andra vätskor. `` Utsätt inte fjärrkontrollen för fukt eller värme. `` Tappa inte fjärrkontrollen. `` Om batteriet har läckt i fjärrkontrollen, torka försiktigt rent och montera nya batterier. `` Det finns en risk för explosion om batterierna byts ut mot en felaktig typ. `` Kassera förbrukade batterier enligt bruksanvisningen. `` Ta ut batterierna ur fjärrkontrollen när den inte ska användas under en längre tid. `` Fjärrkontrollen kan sluta fungera om den infraröda fjärrsensorn exponeras av starkt solljus eller lysrör. 19 Svenska

20 Användarkontroller Fjärrkontroll AV Mute Re-Sync Source Enter Menu ECO Keystone Volume VGA 1 +4 Page -7 Mouse Video HDMI 2 3 Aspect 5 +6 Freeze Zoom 8-9 Picture Mute 0 Svenska 20 AV ljud av Omsynkning Fyra riktningsvalknappar Meny Keystone +/- VGA Video HDMI Sida +/- Mus Bild Ström Källa Enter ECO Volume + / - Aspekt Zoom +/- Tyst Frys Stänger av ljud och video tills knappen trycks in igen. Synkroniserar automatiskt projektorn till ingångskällan. Använd för att navigera i menyn och utföra val. Kan användas som datormusnavigering från USB-A med musfunktionen aktiverad. Öppna skärmmenyn (OSD). Tryck igen för att avsluta skärmmenyn (OSD). Justera bilden för att kompensera bildstörningar som orsakas av att projektorn lutar. Tryck för att välja VGA-källa. Tryck för att välja videokälla. Tryck för att bläddra igenom alla HDMIkällor. Används för att skicka funktioner Sida upp och Sida ner med musfunktionen aktiverad. Slå på och stänga av musfunktionen. Visa bildlägets meny. Se avsnittet "Slå på/stänga av projektorn" på sidan Välj ingångskälla. Bekräfta ditt val i skärmmenyn (OSD). Kan användas som vänsterklick på datormus från USB-A med musfunktionen aktiverad. Visa lampmenyn "Inställning ljusstyrka". Hölj och sänk ljudvolym. Visar menyn för höjd-/breddförhållande. Öka eller sänk bildens förstorningsgrad. Stänger av ljudet tills knappen trycks in igen. Pausar videokällan tills knappen trycks in igen.

21 RG2 Användarkontroller Använda HJÄLP-knappen HJÄLP-funktionen säkerställer enkel inställning och hantering. Tryck på -knappen på kontrollpanelen för att öppna hjälpmenyn 21 Svenska

22 Användarkontroller Om ingen ingångskälla detekteras så visas dessa hjälpmenyer. HJÄLP Ingen bild syns på skärmen Ingen bild syns på skärmen Se avsnittet "Felsökning" på sid för mer information. Var noga med att alla kablar och strömkontakter är korrekt och säkert anslutna enligt beskrivning i avsnittet "Installation" i användarhandboken. Var noga med att stiften på kontakterna inte är böjda eller trasiga. Se till att egenskapen [AV tyst] inte är på. [NÄSTA] [Avsluta] UppNed Välj Avsluta Ingen bild syns på skärmen Om du använder en bärbar dator: 1. Först följer du stegen ovan för att justera datorns upplösning. 2. Tryck på skifta utmatningsinställningarna. Exempel: [Fn]+[F4] Systeminställningar Display Arrangemang Spegeldisplay [FÖREGÅENDE] [Avsluta] UppNed Välj Avsluta Om en ingångskälla detekteras så visas dessa hjälpmenyer. VGA-ingångssignal: HJÄLP Bilden har sluttande sidor. Bilden är för liten eller för stor. Bilden är instabil eller flimrar. Övriga signaler (förutom VGA-ingångssignal): HJÄLP Bilden har sluttande sidor. Bilden är för liten eller för stor. Svenska 22

23 Användarkontroller Bilden har sluttande sidor. Om möjligt flyttar du på projektorn så att den är centrerad på skärmen och nedanför den understa kanten på skärmen. Tryck på knappen [KEYSTONE + / -] på fjärrkontrollen tills sidorna är vertikala. [KEYSTONE + / -] [Avsluta] UppNed Välj Avsluta Bilden är för liten eller för stor. Justera zoomringen på ovansidan av projektorn. Flytta projektorn närmare eller längre bort från skärmen. Tryck på knappen [MENY] på fjärrkontrollen eller projektorpanelen, gå till [DISPLAY Format]. [DISPLAY Format] [Avsluta] UppNed Välj Avsluta Bilden är instabil eller flimrar. Använd [Fas / Frekvens] för att korrigera. Ändra skärmens färginställning på din dator. [Fas] [Frekvens] [Avsluta] UppNed Välj Avsluta 23 Svenska

24 Användarkontroller Bildskärmsmenyer Projektorn har flerspråkig skärmmeny som gör det möjligt för dig att göra bildjusteringar och ändra ett stort antal inställningar. Projektorn känner automatiskt av källan. Hur den används 1. Öppna skärmmenyn (OSD) genom att trycka på "Meny" på fjärrkontrollen eller kontrollpanelen. 2 När skärmmenyn (OSD) visas, använd -knapparna för att välja önskad post i huvudmenyn. När du utför ett val på en särskild sida, tryck på eller för att öppna undermenyn. 3. Använd knapparna för att välja önskad post och justera inställningarna med knappen. 4. Välj nästa objekt som ska justeras i undermenyn och justera enligt beskrivning ovan. 5. Tryck på "Enter" för att bekräfta och skärmen återgår till föregående meny. 6. Du avslutar genom att trycka på "Meny" igen. Skärmmenyn (OSD) kommer att återgå till föregående meny och projektorn sparar automatiskt de nya inställningarna. Huvudmeny BILD BILD Bild läge Ljusstyrka Kontrast DISPLAY INSTÄLLNING ALTERNATIV Svarttavla Undermeny Skärpa Färg Färgton Avancerade Inställningar UppNed Välj Avsluta Svenska 24

25 Användarkontroller Menyträd Huvudmeny Undermeny Inställningar BILD Bild läge Presentation/ Ljusstark/ Film/ srgb/ Svarttavla/ Personlig/ 3D Ljusstyrka -50~50 Kontrast -50~50 Skärpa 1~15 Färg *1-50~50 Färgton *1-50~50 Avancerade Gamma Film/Video/Grafik/Standard BrilliantColor 1~10 Färgtemperatur Färginställningar Röd/Grön/Blå/ Cyan/Magenta/ Gul Vit Återställ Avsluta Varm/Medel/Kall Färgton/Färgmättnad/Ökning Röd/Grön/Blå Färgområde Analog AUTO/RGB/YUV HDMI Signal *3 Automatic På/Av Avsluta Fas 0~31 Frekvens -10~10 H. Position -5~5 V. Position -5~5 Avsluta AUTO/RGB(0~255)/RGB(16~235)/ YUV *2 DISPLAY Format 4:3, 16:9, LBX, Ursprunglig, AUTO Kantmask 0~10 Zoom -5~25 Bild Shift H -100~100 V -100~100 V. Keystone -40~40 3D 3D-läge Av/DLP-länk/IR 3D->2D 3D-Format *4 3D Synk. Invert *4 Avsluta 3D/L/R AUTO/SBS/Top and Bottom/ Frame Sequential På/Av 25 Svenska

26 Användarkontroller Huvudmeny Undermeny Inställningar INSTÄLLNING Språk English / Deutsch / Français / Svenska / Español / Português / Polski / Nederlands / Hindi / Norsk / Filipino / Malay / Romanian / 繁體中文 / 简体中文 / Suomi / 한국어 / Русский / Magyar / Čeština / / ไทย / Türkçe / Farsi / Vietnamese / Indonesian Projektion Menyplacering Ljudinställningar Tyst På/Av Volym 0~10 Ljudingång Standard/AUDIO1 Avancerade Logotyp Standard/Neutral Avsluta ALTERNATIV Ingångskälla VGA/HDMI1/HDMI2 Signallås På/Av Förstärkt kylning På/Av Dölj information På/Av Lås knappsats På/Av Testmönster Rutnät/Vit IR funktion På/Av Bakgrundsfärg Svart/Röd/Blå/Grön/Vit 12V Trigger På/Av/Auto 3D Avancerade Direktpåslag På/Av Auto. Avstängning (min) 0~180 Svenska 26

27 Användarkontroller Huvudmeny Undermeny Inställningar ALTERNATIV Avancerade Avstängningstimer (min) 0~990 Lamp Inställningar Optional Filter Settings Återställ Quick Resume Strömläge(Standby) Avsluta Lampans brinntid Lamppåminnelse Inställning ljusstyrka Lampåterställning Avsluta Optional Filter Installed På/Av Aktiv/Eco. På/Av Ljusstark/Eco./Dynamic Ja/Nej Ja/Nej Filter Usage Hours 0~99999 Filter Reminder Filter Reset Avsluta Av/300Hr/500Hr/800Hr/1000Hr Ja/Nej Ja/Nej Observera att bildskärmsmenyerna (OSD) varierar beroende på vald signaltyp och den projektormodell som används. *1 Stöds endast för YUV-källor. *2 Stöds endast för HDMI-källor. *3 Stöds endast för Analoga VGA-källor. *4 Endast tillgänglig när 3D är aktiverat. 27 Svenska

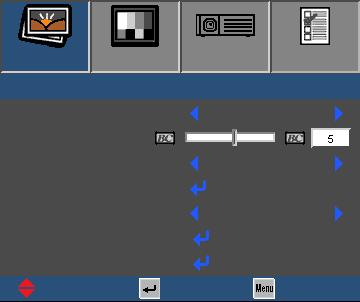

28 Användarkontroller BILD BILD BILD Bild läge Ljusstyrka Kontrast Skärpa Färg Färgton Avancerade DISPLAY INSTÄLLNING ALTERNATIV Svarttavla UppNed Välj Avsluta Bild läge Det finns många fabriksinställningar optimerade för olika typer avbilder. Presentation: Bra färg och ljusstyrka från datorinmatning. Ljusstark: Max. ljusstyrka från datoringång. Film: För hemmabio. srgb: Standardiserad exakt färg. Svarttavla: Detta läge bör väljas för att uppnå optimal färginställning vid projicering på svarttavla (grön). Personlig: Användarinställningar. 3D: Rekommenderad inställning när 3D-funktion är aktiverad. Ljusstyrka Ändra ljusstyrkan i bilden. Tryck på Tryck på Kontrast för att göra bilden mörkare. för att göra bilden ljusare. Kontrasten kontrollerar graden av skillnad mellan de ljusaste och mörkaste partierna i bilden. Tryck på Tryck på för att sänka kontrasten. för att öka kontrasten. Svenska 28

29 Användarkontroller Skärpa Justerar bildens skärpa. "Färg" och "Färgton" stöds bara för YUVkällor. Tryck på Tryck på Färg för att sänka skärpan. för att höja skärpan. Justera en videobild från svart och vit till helt mättade färger. Tryck på Tryck på Färgton för att minska bildens färgmättnad. för att öka bildens färgmättnad. Justerar färgbalansen för rött och grönt. Tryck på Tryck på för att öka mängden grönt i bilden. för att öka mängden rött i bilden. 29 Svenska

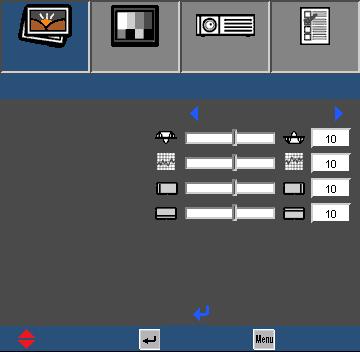

30 Användarkontroller BILD Avancerade BILD DISPLAY INSTÄLLNING ALTERNATIV BILD Avancerade Gamma Standard BrilliantColor Färgtemperatur Medel Färginställningar Färgområde AUTO Signal Avsluta UppNed Välj Avsluta Gamma Det här låter dig välja ett degamma-bord som harfinjusterats för att få fram den bästa bildkvaliteten för ingången. Film: för hemmabio. Video: för video- eller TV-källa. Grafik: för bildkälla. Standard: för PC- eller datorkälla. BrilliantColor Denna justering använder en ny färgbehandlingsalgoritm och systemnivåförstärkningar för att möjliggöra högre ljusstyrka samtidigt som det ger äkta, mer vibrerande färger i den projicerade bilden. Intervallet är från "1" till "10". Om du vill ha en mer förbättrad bild justerar du mot den maximala inställningen. För en mjukare, mer neutral bild, justera mot den minimala inställningen. Färgtemperatur Välj Kall för en blåare bild. Välj Varm för en rödare bild. Färginställningar Tryck på eller för att öppna menyn som visas nedan. Använd för att välja den färg som ska justeras. Svenska 30

31 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV BILD Avancerade Färginställningar Röd Grön Blå Cyan Magenta Gul Vit Återställ Avsluta UppNed Välj Avsluta Röd/Grön/Blå/Cyan/Magenta/Gul: Använd eller för att välja funktion. Använd eller för att justera. Färgton Färgmättnad Ökning Avsluta Röd Vit: Använd eller för att välja funktion. Använd eller för att justera. Röd Grön Blå Avsluta Vit Återställ: Välj "Ja" för att återgå till fabriksinställningarna för färgjusteringarna. (*) Endast för HDMIkällor. Färgområde Välj en lämplig färgmatristyp från AUTO, RGB, RGB(0~255) (*), RGB(16~235) (*) eller YUV. 31 Svenska

32 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV BILD Avancerade Signal BILD Avancerade Signal Automatic Fas Frekvens H. Position V. Position Av Avsluta UppNed Välj Avsluta "Signal" justeringar är endast tillgängliga för Analoga VGA (RGB) källor. Automatic Väljer automatiskt signal. Om denna funktion är aktiverad kommer manuell fas och frekvenskontroller att inaktiveras. När detta alternativ är inaktiverat kommer manuella kontroller att aktiveras och sparas automatiskt när enheten försätts i energisparläge. Fas Synkronisera displaysignalens fas med grafikkortet. Om bilden är ostadig eller flimrande, använd den här funktionen för att korrigera den. Frekvens Andrar skärmens datafrekvens så att den överensstämmer med datorns grafikkort. Använd denna funktion endast om bilden flimrar vertikalt. H. Position Tryck på Tryck på för att flytta bilden åt vänster. för att flytta bilden till höger. V. Position Tryck på Tryck på för att flytta bilden nedåt. för att flytta bilden uppåt. Svenska 32

33 Användarkontroller DISPLAY BILD DISPLAY Format Kantmask Zoom Bild Shift V. Keystone 3D DISPLAY INSTÄLLNING ALTERNATIV Ursprunglig Avsluta UppNed Välj Avsluta Format Använd den här funktionen för att välja önskat bildomfång. 4:3: Detta format är avsett för 4x3 ingångskällor. 16:9: Detta format är för 16x9-ingångskällor, t.ex. HDTV och DVD som är utökad för bredbilds-tv. Ursprunglig: Det här formatet visar originalbilden utan skalning. LBX: Detta format är för letterbox-källor, ej 16x9-format. AUTO: Väljer automatiskt det lämpligaste visningsformatet. Varje I/O har olika inställningar för "Kantmask". Kantmask Kantmaskningsfunktionen tar bort bruset i en videobild. Kantmaska bilden för att ta bort videokodningsbrus på kanten av videokällan. Zoom Tryck på Tryck på för att minska bildens storlek. för att förstora en bild på projektionsskärmen. 33 Svenska

34 Användarkontroller Bild Shift Tryck på för att öppna menyn och använd sedan eller för att välja funktion. DISPLAY Bild Shift H V H: Använd eller för att flytta den projicerade bildens horisontella position. V: Använd eller för att flytta den projicerade bildens vertikala position. V. Keystone Tryck på eller för att justera bildförvrängningen vertikalt. Om bilden verkar trapetsoid kan detta alternativ hjälpa till att göra bilden mer rektangulär. Svenska 34

35 Användarkontroller DISPLAY 3D BILD DISPLAY 3D 3D-läge 3D->2D 3D-Format 3D Synk. Invert DISPLAY INSTÄLLNING ALTERNATIV Av 3D Frame Sequential Av Avsluta UppNed Välj Avsluta Kompatibel 3D-källa, 3D-innehåll och aktiva slutarglasögon krävs för 3D-visning. "3D Synk. Invert" är endast tillgängligt för DLP Link-glasögon. Se sidan 56 för 3D-format som stöds. 3D-läge Av: Välj för att stänga av 3D. DLP-länk: Aktivera 3D-inställningar och synkronisera DLP Link 3D-glasögon. IR: Aktivera 3D-inställningar och synkronisera IR eller RF 3D-glasögon. 3D->2D 3D: Visa 3D-signal. L (Vänster): Visa 3D-innehållets vänstra ram. R (Höger): Visa 3D-innehållets högra ram. 3D-Format AUTO: När en 3D-identifieringssignal har upptäckts väljs 3D-formatet automatiskt. SBS: Använd detta läge för 3D-innehåll i formatet "Sida vid sida". Top and Bottom: Använd detta läge för 3D-innehåll i formatet "Top and Bottom". Frame Sequential: Använd detta läge för 3D-innehåll i formatet "Frame Sequential". 3D Synk. Invert Tryck på "På" för att invertera vänster och höger bildinnehåll. Tryck på "Av" för standard bildinnehåll. 35 Svenska

36 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV INSTÄLLNING INSTÄLLNING Språk Projektion Menyplacering Ljudinställningar Avancerade Svenska UppNed Välj Avsluta Språk Välj den fl erspråkiga skärmmenyn. Tryck på eller för att öppna menyn "Språk" och använd sedan eller för att välja önskat språk. Tryck på "Enter" för att slutföra valet. INSTÄLLNING Språk Projektion UppNed Välj Avsluta Bak-bordsmontering och Baktakmontering skall användas tillsammans med genomlysningsbar duk. Front-bord Detta är standardinställningen. Bilden projiceras rakt på bildduken. Bak-bord När det väljs spegelvänds bilden. Front-tak När det väljs vänds bilden upp och ned. Bak-tak När det väljs vänds bilden upp och ned och spegelvänds. Svenska 36

37 Användarkontroller Menyplacering Välj menyplacering på skärmen. 37 Svenska

38 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV INSTÄLLNING Ljudinställningar INSTÄLLNING Ljudinställningar Tyst Volym Ljudingång Av Standard Avsluta UppNed Välj Avsluta Tyst Välj "På" för att stänga av ljudet. Välj "Av" för att slå på ljudet igen. Volym Tryck på Tryck på Ljudingång för att sänka volymen. för att öka volymen. Standard: Ställ in ljudingång efter aktuell ingångskälla. AUDIO1: Ljud in blir ljudkälla för VGA- och videoingångar. Svenska 38

39 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV INSTÄLLNING Avancerade INSTÄLLNING Avancerade Logotyp Standard Avsluta UppNed Välj Avsluta Logotyp Använd denna funktion för att ställa in önskad startbild. Om ändringar görs kommer de att gälla nästa gång projektorn startas. Standard: Standardstartskärm. Neutral: Logotypen visas inte på startskärmen. 39 Svenska

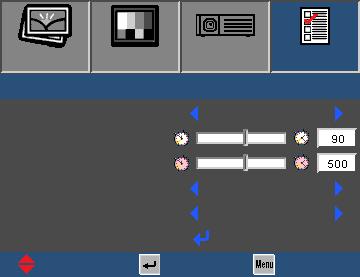

40 Användarkontroller ALTERNATIV BILD ALTERNATIV Ingångskälla Signallås Förstärkt kylning Dölj information Lås knappsats Testmönster DISPLAY INSTÄLLNING Av Av Av Av ALTERNATIV IR funktion Bakgrundsfärg 12V Trigger Avancerade Av Röd Av Lamp Inställningar Optional Filter Settings Återställ UppNed Välj Avsluta Ingångskälla Använd det här alternativet för att aktivera/inaktivera ingångskällor. Tryck på för att öppna en undermeny och välja önskad källa. Tryck på "Enter" för att slutföra valet. Projektorn söker inte efter ingångar som är avmarkerade. Signallås På: Projektorn kommer endast att söka nuvarande ingångsval. Av: Projektorn söker efter andra signaler när nuvarande ingångssignal tappas. Förstärkt kylning När "På" har valts, snurrar fläktarna fortare. Denna egenskap är användbar i förstärkt kylning områden där luften är tunn. Dölj information Stäng av knappsatslåset genom att hålla ned "Enter" på projektorns ovansida i fem sekunder. På: Välj "På" för att dölja källmeddelandet. Av: Välj "Av" för att visa källmeddelandet. Lås knappsats När knappsatslåset är "På" låses kontrollpanelen, men projektorn kan kontrolleras via fjärrkontrollen. Genom att välja "Av" kan du använda kontrollpanelen igen. Svenska 40

41 Användarkontroller Testmönster Visa ett testmönster. Det finns rutnät och vita mönster. IR funktion På: Projektorn kan kontrolleras via fjärrkontrollen. När du ändrar inställningen från "Av" till "På" visas ett varningsmeddelande: Apply IR Function? Nej Ja Av: Du kan bara använda kontrollpanelens knappar. När du ändrar inställningen från "På" till "Av" visas ett varningsmeddelande: Turn off IR function? Nej Ja Bakgrundsfärg Använd denna funktion för att visa en "Svart", "Röd", "Blå", "Grön" eller "Vit" skärm när ingen signal finns tillgänglig. 12V Trigger På: Välj "På" för att starta 12 V-utgången. Av: Välj "Av" för att stoppa 12 V-utgången. Auto 3D: 12 V-utlösarens utmatning när 3D-lägesinställningen är DLP-Link eller IR. Stoppa 12 V utmatning när 3D-lägesinställningen är "Av". Återställ Välj "Ja" för att återställa visningsparametrarna i alla menyer till fabriksinställningarna. 41 Svenska

42 Användarkontroller ALTERNATIV Avancerade BILD DISPLAY INSTÄLLNING ALTERNATIV ALTERNATIV Avancerade Direktpåslag På Auto. Avstängning (min) Avstängningstimer (min) Quick Resume Strömläge(Standby) Av Eco. Avsluta UppNed Välj Avsluta Direktpåslag På: Projektorn slås automatiskt på när nätström ansluts. Av: Projektorn kan slås på genom att trycka på " " på fjärrkontrollen eller knappsatsen. Auto. Avstängning (min) Ställer in nedräkningens tidsintervall i minuter. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs automatiskt av då nedräkningen är slutförd. Avstängningstimer (min) Ställer in nedräkningens tidsintervall i minuter. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs automatiskt av då nedräkningen är slutförd. Quick Resume På: Om projektorn av misstag stängs av, kan man med den här funktionen genast sätta på projektorn igen, om man väljer att göra det inom 100 sekunder. Av: Fläkten börjar kyla systemet direkt när användaren stänger av projektorn. Strömläge(Standby) Eco.: Ställer in standbyeffekt till <0,5 W. Aktiv: VGA-utgångsfunktion är tillgänglig i standbyläget. Svenska 42

43 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV ALTERNATIV Lamp Inställningar ALTERNATIV Lamp Inställningar Lampans brinntid Lamppåminnelse Inställning ljusstyrka Lampåterställning Avsluta Av Ljusstark UppNed Välj Avsluta Lampans brinntid Visar lamptimmar för nuvarande lampa. Lamppåminnelse Välj denna funktion för att visa eller dölja varningsmeddelandena när meddelandet lampbyte visas. Meddelandet visas 30 timmar före rekommenderat lampbyte. När omgivningstemperaturen är över 40 C under användning, kommer projektorn att växla till Ecoläget automatiskt. Inställning ljusstyrka Ljusstark: Ställer in lampan på högsta effekt för maximal ljusstyrka. Eco.: Minskar lampeffekten för lägre ljusstyrka och förlängd livslängd för lampan. Dynamic: Ökar och sänker lampeffekten baserat på videokälla. Strömförbrukningen varierar från max till 30 %, vilket förlänger lampans livslängd. Lampåterställning Återställer lampans timräknare. Bör användas efter att lampan har bytts ut. 43 Svenska

44 Användarkontroller BILD DISPLAY INSTÄLLNING ALTERNATIV ALTERNATIV Optional Filter Settings ALTERNATIV Optional Filter Settings Optional Filter Installed Filter Usage Hours Filter Reminder Filter Reset Avsluta Nej 500Hr UppNed Välj Avsluta Optional Filter Installed Välj "Ja" för att visa varningsmeddelande efter ett specifikt antal timmar. Välj "Nej" för att stänga av varningsmeddelandet. Filtrets standardinställning är "Nej". När filtret har monterats, slå på projektorn och tryck sedan på "Meny", gå till "ALTERNATIV -> Optional Filter Settings -> Optional Filter Installed" och välj "Ja". Filter Usage Hours Visa filtertimmar. Filter Reminder Välj antal timmar tills filtermeddelandet ska visas. (Fabriksinställngar är 500Hr). Filter Reset Nollställ dammfilterräknaren när dammfiltret har bytts ut eller rengjorts. Svenska 44

45 Felsökning Bilagor Om du upplever problem med din projektor ska du titta i följande information. Om ett problem kvarstår ska du ta kontakt med din lokala återförsäljare eller servicecenter. Ingen bild syns på skärmen Var noga med att alla kablar och strömanslutningar är korrekt och säkert anslutna enligt beskrivningarna i avsnittet "Installation". Var noga med att stiften på kontakterna inte är böjda eller trasiga. Kontrollera att funktionen "AV ljud av" inte är på. Kontrollera att projektorlampan har installerats säkert. Se avsnittet "Byta ut lampan". Delvis, skrollande eller oriktig visad bild Tryck på "Re-SYNC" på fjärrkontrollen eller kontrollpanelen. Om du använder en PC: För Windows: 1. I "Kontrollpanelen", välj "Bildskärmar". 2. Välj "Ändra bildskärmsinställningar". 3. Bekräfta att bildskärmsupplösningen är lägre eller motsvarande till 1080p (1920 x 1080). 45 Svenska

46 Bilagor Om du använder en bärbar dator: 1. Följ stegen ovan för att anpassa upplösningen avdatorn. 2. Tryck på de lämpliga knapparna som listas nedan för din tillverkare av din bärbara dator för att skicka ut signalen från den bärbara datorn till projektorn. Exempel: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F5] [Fn]+[F5] [Fn]+[F5] [Fn]+[F5] Mac Apple: Systempreferens Bildskärm Arrangemang Spegelvisning Om du upplever svårigheter i att ändra upplösning eller om skärmen fryser, starta om all utrustning, inklusive projektorn. Datorns skärm visar inte din presentation. Om du använder en Notebook PC En del bärbara datorer kan avaktivera sina egna skärmar när en andra skärmenhet används. Alla har olika sätt attåteraktiveras. Se datorns dokumentation för utförliginformation. Bilden är instabil eller flimrar. Använd "Fas" för att korrigera det. Se sida 32 för mer information. Ändra skärmens färginställning på din dator. Bilden har en vertikal, flimrande linje Använd "Frekvens" för att utföra en justering. Se sida 32 för mer information. Kontrollera och omkonfigurera visningsläget på ditt grafikkort för att göra det kompatibelt med projektorn. Svenska 46

47 Bilagor Bilden är inte i fokus Vrid fokusringen tills bilden är tydlig. Se sidan 16. Kontrollera att projektorskärmen är inom det avstånd som krävs för din modell. Se sidan 17. Bilden sträcks ut när den visar 16:9 DVD-titel Vid uppspelning av anamorfisk DVD eller 16:9 DVD, kommer projektorn att visa den bästa bilden när projektorns visningsläge är inställt på 16:9 i skärmmenyn (OSD). Om du spelar upp en DVD-titel i 4:3-format, ändra formatet till 4:3 i projektorns skärmmeny (OSD). Om bilden fortfarande är utsträckt måste du också justera bredd höjd-förhållande genom att se följande: Ställ in visningsformatet som 16:9 (bred) bredd-höjd-förhållande på din DVD-spelare. Bilden är för liten eller för stor Vrid på zoomspaken för att zooma in eller ut. Se sidan 16. Flytta projektorn närmare eller längre bort från skärmen. Tryck på knappen "Meny" på fjärrkontrollen, gå till "DISPLAY Format" och prova de olika inställningarna. Användning av Keystone rekommenderas inte. Bilden har sluttande sidor. Om möjligt, flytta på projektorn så att den är horisontellt centrerad på skärmen och nedanför dess understa kant. Tryck på "Keystone +/-" på fjärrkontrollen tills sidorna är vertikala. Använd "DISPLAY V. Keystone" i skärmmenyn (OSD) för att utföra en justering. Använd och för att utföra justeringar från knappsatsen. Bilden är spegelvänd Välj "INSTÄLLNING Projektion" skärmmenyn (OSD) och justeraprojektionsriktningen. 47 Svenska

48 Bilagor Projektorn svarar inte på kontrollerna Kontrollera att "Knapplås" inte är aktiverat genom att försöka kontrollera projektorn med fjärrkontrollen. Om möjligt, stäng av projektoron, dra sedan ut strömkabeln och vänta i minst 60 sekunder innan strömmen ansluts igen. Suddig dubbelbild Öppna 3D-kontrollmenyn för att växla "Av" 3D-funktionen om normala 2D-bilder är suddiga eller visas som dubbelbild. Två bilder i sida-vid-sida-formatet Ändra 3D-inställningarna till "SBS", se sidan 35. Bilden framträder inte i 3D Kontrollera att 3D-glasögonen är påslagna. Se till att batterierna i 3D-glasögonen inte är förbrukade. Verifiera att 3D är inställd på DLP LINK och att det korrekta 3D-formatet väljs, se sidan 35. Lampan brinner ut eller avger ett poppande ljud När lampan når slutet av sin livslängd kommer den att brinna ut och avge ett högt poppande ljud. Om detta inträffar kommer inte projektorn att slås på igen förrän lampmodulen har bytts ut. För att byta ut lampan, följ procedurerna i avsnittet "Byta ut lampan" på sidan Svenska 48

49 Bilagor LED-indikatorer Lyser inte Lyser rött Lyser blått Blinkar rött Blinkar blått Message Standbystatus Ström på (uppvärmning) Lampa lyser På/Standby LED Temperaturlysdiod Lamplysdiod (Blå/röd) (Röd) (Röd) Stänger av (kallnar) Fel (Över Temp.) Fel (Fel på fläkten) Fel (Fel på lampan) 49 Svenska

50 Bilagor Meddelanden på skärmen Temp varning: Varning! FÖR HÖG TEMPERATUR Vänligen: 1. Se till att luftintag och luftutsläpp inte är blockerade. 2. Se till att den omgivande temperaturen är lägre än 45 grader C. Om problem trots detta kvarstår, Kontakta ett servicecenter för reparation. Fläktfel: Varning! LÅST FLÄKT Projektorn stängs av automatiskt. Kontakta ett servicecenter för reparation. Lampvarning: Lampvarning Lampan är förbrukad. Utanför visningsavstånd: Utanför displaygräns. Om fjärrkontrollen inte fungerar Bekräfta att fjärrkontrollens vinkel till IR-mottagaren är inom ±20 grader. Kontrollera att det inte finns några hinder mellan fjärrkontrollen och projektorn. Flytta inom sju meter från projektorn. Kontrollera att batterierna är korrekt monterade. Byt ut batterierna om de är förbrukade. Stäng av eventuella lysrör som lyser över IR-mottagaren. Kontrollera att IR-funktionen är "På" i menyn Alternativ. Svenska 50

51 Bilagor Byta ut lampan Projektorn känner automatiskt av lampans livslängd. När lampans livslängd håller på att ta slut kommer du att få ett varningsmeddelande. Lampvarning Lampan är förbrukad. När detta meddelande visas, kontakta din lokala återförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. Var noga med att projektorn har svalnat i minst 30 innan lampan byts ut. Varning: Om takmonterad, var försiktig närdu öppnar lampans åtkomstpanel. Du rekommenderas att bära skyddsglasögon om du ska byta lampa i en takmonterad projektor. "Var försiktig så att inga lösa föremål ramlar ut från projektorn." Varning: Lamputrymmet kan vara varmt! Låt projektorn svalna innan lampan byts ut! Varning: För att minska risken för personskada ska du inte tappa lampmodulen eller vidröra lampan. Lampan kan gå sönder och orsaka skada om den tappas. 51 Svenska

52 Bilagor 1 2 Skruvarna i lamplocket och på lampan kan inte tas bort. Projektorn kan inte startas om lamplocket inte har satts tillbaka på projektorn. Rör inte vid någon av lampans glasdelar. Hudoljor kan splittra lampan. Rengör lampmodulen med en torr trasa om den vidrörts av misstag Procedur för byte av lampa: 1. Stäng av strömmen till projektorn genom att trycka på " "-knappen. 2. Låt projektorn att svalna i minst 30 minuter. 3. Koppla ur strömsladden. 4. Skruva upp skruven på höljet Lyft uppåt och ta bort locket Lyft upp lampans handtag Tryck in båda sidorna och lyft sedan upp och ta ut lampsladden Skruva upp skruven i lampmodulen Ta långsamt och försiktigt ut lampmodulen. 6 För att byta ut lampmodulen gör du föregående steg i omvänd ordning. 10. Slå på projektorn och återställ lampans timer. Lampåterställning: (i) Tryck på "Meny" (ii) Välj "ALTERNATIV" (iii) Välj "Lamp Inställningar" (iv) Välj "Lampåterställning" (v) Välj "Ja". Svenska 52

53 Bilagor Montera och rengöra dammfiltret (tillval) Montera dammfiltret Dammfilter krävs endast/medföljer i utvalda regioner med mycket damm. Procedur: 1. Placera dammfiltret i sitt fack på filterskyddet. 2. Installera filterskyddet i dess plats på projektorn. 3. Slå på projektorn. Tryck sedan på "Meny", gå till "ALTERNATIV Optional Filter Settings Optional Filter Installed" och välj "Ja". 53 Svenska

54 Bilagor Rengöra dammfiltret Vi rekommenderar att dammfiltret rengörs var tredje månad, oftare än så om projektorn används i en dammig miljö. Procedur: 1. Stäng av strömmen till projektorn genom att trycka på " "-knappen. 2. Koppla ur strömsladden. 3. Ta bort filterskyddet från projektorn Ta bort dammfiltret från filterskyddet Clean or replace the dust filter För att montera dammfiltret gör du föregående steg i omvänd ordning. 7. Nollställ dammfilterräknaren när du bytt eller rengjort dammfiltret. Tryck sedan på "Meny", gå till "ALTERNATIV Optional Filter Settings Filter Reset". Slå på projektorn, tryck på "Meny", "ALTERNATIV Optional Filter Settings Optional Filter Installed" och välj "Nej" när dammfiltret tas ut och montera inte tillbaka det Svenska 54

55 Kompatibilitetslägen Bilagor För bredskärmsupplösning beror kompatibilitetsstödet på Notebook/PCmodell. Observera att användning av andra upplösningar än den inbyggda 1080p ( ) kan leda till viss förlust av bildskärpa. 120 Hz ingångssignaler kan vara beroende av de grafikkort som stöds. Dator/Video/HDMI/Mac-kompabilitet Signal Resolution Uppdateringsfrekvens (Hz) Video Analog HDMI Mac NTSC 720 x O PAL/SECAM 720 x O VGA SVGA XGA 640 x O O O 640 x O x ,8 - O - O 640 x O - O 800 x ,3 - O x ,3 - O O O 800 x ,2 - O O O 800 x ,1 - O O O 800 x O O x O O 1024 x O O 1024 x O O O 1024 x ,1 - O O O 1024 x O O O 1024 x O O O 1024 x O O - WSVGA 1024 x O - HDTV (720p) SXGA 1280 x O O O x O O O O 1280 x O O x O O O 1280 x O O O 1280 x O O - SXGA x O O - UXGA 1600 x O O - HDTV (1080p) HDTV (1080i) 1920 x O O O x O x O O O x O O O O 1920 x O - O x O - O - 55 Svenska

56 Bilagor Signal Resolution Uppdateringsfrekvens (Hz) Video Analog HDMI Mac 1920 x O O - WUXGA 1920 x O O O SDTV (576i) 720 x O - O - SDTV (576p) 720 x O - O - SDTV (480i) 720 x O - O - SDTV (480p) 720 x O - O - 3D-videoingång kompabilitet Ingång timing 1280 x 50Hz Upptill och nedtill 1280 x 60Hz Upptill och nedtill Ingång- supplösning HDMI 1.4a 3D-ingång HDMI 1.3 3D-innehåll 1280 x 50Hz Frame packing 1280 x 60Hz Frame packing 1920 x 50Hz Sida vid sida (halv) 1920 x 60Hz Sida vid sida (halv) 1920 x 24Hz Upptill och nedtill 1920 x 24Hz Frame packing 1920 x 50Hz 1920 x 60Hz När 3D-Formatet är Sida vid sida (halv) 1280 x 50Hz "SBS" 1280 x 60Hz 1920 x 50Hz 1920 x 60Hz När 3D-Formatet är Upptill och nedtill 1280 x 50Hz "Top and Bottom" 1280 x 60Hz 480i HQFS När 3D-Formatet är "Frame sequential" Svenska 56

57 Bilagor RS232 funktionslista över kommandon och protokoll RS232-stifttilldelningar Pin nr. Spec. (från projektorns sida) 1 N/A 2 RXD 3 TXD 4 N/A 5 GND 6 N/A 7 N/A 8 N/A 9 N/A 57 Svenska

58 Bilagor RS232 Protokollfunktionslista Baudhastighet: Paritetsbit: Ingen Databit: 8 Stoppbit: 1 Lampans startfördröjning = 20 sekunder Fördröjning vid avstängning = 10 sekunder Fördröjning vid källbyte = 8 sekunder Minsta fördröjning intercommand = 5 ms Minsta fördröjning intercharacter = 2 ms Ström returkod (ok) Status? (PWR?) (0-1,n) n=0,1 PÅ AV (PWR1) (PWR0) PÅ och återgå (PWR1!) (0-1,1) AV och återgå (PWR0!) (0-1,0) Tom tangent returkod (ok) Status? (BLK?) (0-1,n) n=0,1 PÅ AV (BLK1) (BLK0) PÅ och återgå (BLK1!) (0-1,1) AV och återgå (BLK0!) (0-1,0) Källa returkod (ok) Status? (SRC?) (0-22,n) n=0-22 Dator1 HDMI1 HDMI2 (SRC0) (SRC4) (SRC5) Dator1 och återgå (SRC0!) (0-22,0) HDMI1 och återgå (SRC4!) (0-22,4) HDMI2 och återgå (SRC5!) (0-22,5) Aspekt returkod (ok) Status? (ARZ?) (0-6,n) n=0,1,2,3,4,6 Auto Ursprunglig (ARZ0) (ARZ1) Svenska 58

59 Bilagor Aspekt returkod (ok) 4 X 3 (ARZ2) 16 X 9 (ARZ3) Letterbox (ARZ4) Auto och återgå (ARZ0!) (0-6,0) Ursprunglig och återgå (ARZ1!) (0-6,1) 4 X 3 och återgå (ARZ2!) (0-6,2) 16 X 9 och återgå (ARZ3!) (0-6,3) Letterbox och återgå (ARZ4!) (0-6,4) Lampeffekt låg (ECO-läge) returkod (ok) Status? (IPM?) (0-1,n) n=0,1 PÅ (IPM1) AV (IPM0) PÅ och återgå (IPM1!) (0-1,1) AV och återgå (IPM0!) (0-1,0) Volym returkod (ok) Status? (VOL?) (0-10,nn) n=0~10 volym + (VOL+) volym - (VOL-) Ställ in volym (VOLnn) n=0 ~ 10 volym + och återgå (VOL+!) (0-10,nn) n=0~10 volym - och återgå (VOL-!) (0-10,nn) n=0~10 Ställ in volym och återgå (VOLnn!) n=0 ~ 10 (0-10,nn) n=0~10 Tyst returkod (ok) Status? (MTE?) (0-1,n) n=0,1 PÅ (MTE1) AV (MTE0) PÅ och återgå (MTE1!) (0-1,1) AV och återgå (MTE0!) (0-1,0) Inbyggd programversion returkod (ok) Status? (FVS?) (nnnn) n=x.x.xx Lampa ECO-timmar returkod (ok) Status? (LME?) ( ,n) n=lamp hours Lampa normala timmar returkod (ok) Status? (LMO?) ( ,n) n=lamp hours Lampa dynamiska timmar returkod (ok) Status? (LML?) ( ,n) n=lamp hours 59 Svenska

60 Bilagor Lampans brinntid returkod (ok) Status? (LMP?) ( ,n) n=lamp hours Totala ECO-timmar returkod (ok) Status? (LTE?) ( ,n) n=lamp hours Totala normala timmar returkod (ok) Status? (LTO?) ( ,n) n=lamp hours Totala dynamiska timmar returkod (ok) Status? (LTL?) ( ,n) n=lamp hours Totala timmar returkod (ok) Status? (LMT?) ( ,n) n=lamp hours Antal återställningar av lamptimmar returkod (ok) Status? (LMR?) ( ,n) n=lamp reset times Återställ lamptimmar returkod (ok) Utför återställning av lamptimmar (LRT1) Takinställning returkod (ok) Status? (CEL?) (0-3,n) n=0,1,2,3 Front-bord (CEL0) Front-tak (CEL1) bakre-bord (CEL2) bakre-tak (CEL3) Front-bord och återgå (CEL0!) (0-3,0) Front-tak och återgå (CEL1!) (0-3,1) bakre-bord och återgå (CEL2!) (0-3,2) bakre-tak och återgå (CEL3!) (0-3,3) Ljusstyrka returkod (ok) Status? (BRT?) (0-100,nn) n=0~100 Ljusstyrka + (BRT+) Ljusstyrka - (BRT-) Ställ in ljusstyrka (BRTnn) n=0 ~ 100 Ljusstyrka + och återgå (BRT+!) (0-100,nn) n=0~100 Ljusstyrka - och återgå (BRT-!) (0-100,nn) n=0~100 Ställ in ljusstyrka och återgå (BRTnn!) n=0 ~ 100 (0-100,nn) n=0~100 Kontrast returkod (ok) Status? (CON?) (0-100,nn) n=0~100 Kontrast + (CON+) Kontrast - (CON-) Ställ in kontrast (CONnn) n=0 ~ 100 Kontrast + och återgå (CON+!) (0-100,nn) n=0~100 Svenska 60
