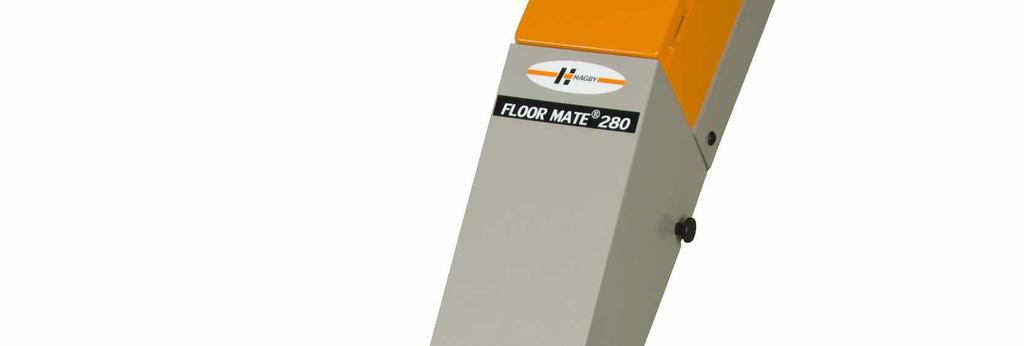

1 Golvslipmaskin 400 V (3-fas) SVENSK ANVÄNDARMANUAL

2 Försäkran om överensstämmelse Enligt Maskindirektivet 89/392/EEG, EEC Lågspänningsdirektivet 73/23/EEC inklusive tillägg EM 292, EM , EM 954-1, EM 418. Typ av utrustning: Slipmaskin Fabrikat: Hagby FLOOR MATE 280 / Hagby FLOOR MATE 400 Varumärke: FLOOR MATE Serienummer: Tillverkare: Sandvik Nora AB Box Nora Information Maskindirektivet Produkten är i överensstämmelse med Maskindirektivet 89/392/EEC med tillägg. Information Lågspänningsdirektivet Produkten överensstämmer med god säkerhetsteknisk praxis inom EEC. Som tillverkare, försäkrar vi under eget ansvar att produkten följer bestämmelserna i de direktiv som anges ovan. Datum: Inga Holmström Verkställande Direktör Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 2

3 Innehållsförteckning Försäkran om överensstämmelse. 2 Innehållsförteckning.3 Inledning.. 4 Säkerhetsföreskrifter 4 Maskinbeskrivning 5 Handhavande..6 Byte av diamantverktyg...7 Skrotning.. 8 Tekniska data.. 8 Felsökning...9 Sprängskiss FLOOR MATE 280 & Stycklista FLOOR MATE Stycklista FLOOR MATE Elschema FLOOR MATE 280 / Ellåda FLOOR MATE 280 & Slipguide Diamantverktyg Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 3

4 Inledning FLOOR MATE 280 / 400 Golvslipmaskiner är avsedda för att ytrengöra betonggolv från limrester, spackel, färg och liknande samt att slipa, avjämna och/eller polera betonggolv. Principen är att med höga varv få diamantsegment att arbeta effektivt mot betongunderlaget. Säkerhetsföreskrifter Maskinen får endast användas för det ändamål för vilken den är avsedd. Använd personlig skyddsutrustning som skor utrustade med stålhätta, hörselskydd och skyddsglasögon. Maskinen får inte användas i miljöer där risk för explosion eller brandfara föreligger. Maskinen får inte startas utan att dammkåpans gummilist ligger an mot golvet. Maskinen får inte startas utan att dammkåpan är monterad. Vid byte av slipplattor/reparation skall maskinen göras strömlös genom att dra ur elkabeln ur eluttaget. Vid lyft av maskinen använd monterad lyftanordning. Vid bärande av maskinen använd bärhandtag vid motor samt handtag. Slipplattorna kan vara varma efter slipning. Låt maskinen stå uppvikt en stund och använd handskar för att lossa slipskivorna. Vid lim, asfalt och färgslipning vik upp maskinen för att förhindra att den av värmen fastnar i golvet. Maskinen skall alltid förvaras under tak för att förhindra att regn tränger in. Tvätta aldrig maskinen med högtryck. Efter varje avslutat slipmoment skall slipplattorna alltid demonteras Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 4

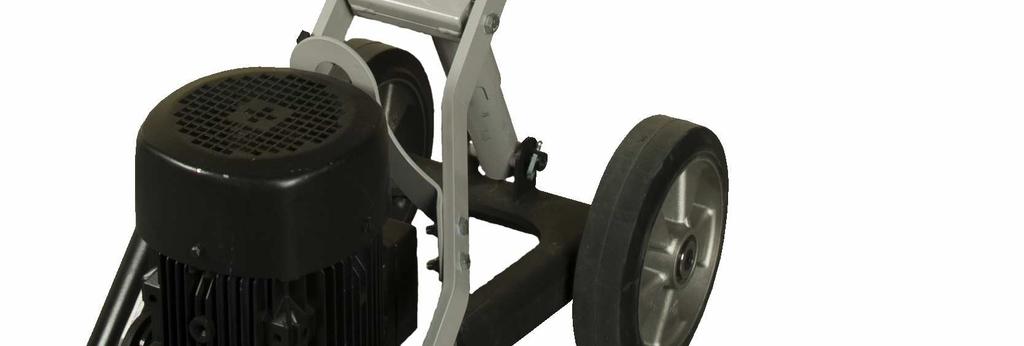

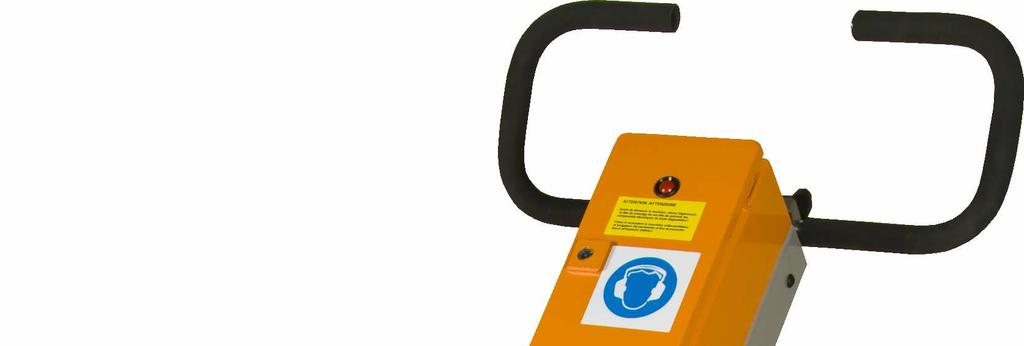

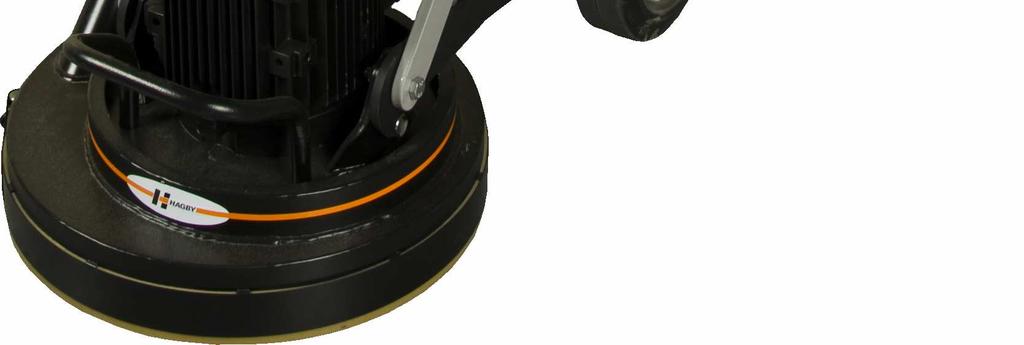

5 Maskinbeskrivning Maskinen är enkelt uppbyggd av följande huvudkomponenter. Motor, roterande slipenhet, gummitätning, ellåda med manöverenhet, chassi med hjulställ, ställbart handtag. FLOOR MATE 280 / 400 är utrustade med 400 Volts motorer. Maskinen har enbart en hastighet. Maskinen är uppbyggd kring ett hjulförsett chassi. Slipenheten är monterad på så sätt att rörlighet mot underlaget medges. Styrhandtaget kan med inställningsveven justeras i olika lägen. Välj det läge som passar dig. Dammkåpan har en anslutning för extern dammsugarslang. Maskinen kan enkelt förses med olika typer av slipsegment beroende på underlag. Byte av diamantverktyg, se sid Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 5

6 Handhavande Avsnittet beskriver maskinens handhavande och manövrering. OBS! Det förutsätts att berörd personal har nödvändig kompetens inom området betonggolvslipning. Åtgärder före start. 1. Veva upp handtaget. 2. Vicka ned maskinen bakåt. 3. Kontrollera att samtliga belägg finns samt konditionen på dessa. Kontrollera att gummitätningen är hel och inte nedsliten. 4. Vik ned maskinen och ställ in handtaget i en för operatören bekväm ställning med veven. 5. Kontrollera att elkabeln är hel. 6. Anslut dammsugarslag 7. Anslut elkabel 8. Lätta slipskivan från golvet utan att dammkåpan gör det. 9. Starta maskinen med startknappen och kontrollera rotationsriktningen (se pil på motor). Använd annars fasvändaren i EEC-handsken. 10. Kontrollera att inga onormala vibrationer förekommer. 11. Om maskinen dammar: Kontrollera gummitätningens kondition, kontrollera ifall utkastarröret på dammkåpan är igensatt, dammsugaren storlek, filter etc Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 6

7 Byte av diamantverktyg VARNING! Om maskinen startas oavsiktligt, finns risk för personskador. Maskinen måste ovillkorligen göras spänningslös vid service/reparationsarbete. 1. Veva upp handtaget 2. Vicka ned maskinen bakåt 3. Lossa slipplattorna (FLOOR MATE st. och FLOOR MATE st.). Använd medföljande insexnyckel och klubba för att lossa slipplattorna. 4. Rengör vid behov verktygshållaren med stålborste innan montering av nya slipplattor. 5. Montera nya slipplattor. 6. Kontrollera att plattorna monterats korrekt i avsett läge. 7. Vänd upp maskinen till arbetsläge. 8. Provkör maskinen och lyssna att ljudet låter normalt och att inga onormala vibrationer förekommer. VARNING! Slipplattor eller delar av segmenten som av olika anledningar lossnar kan förorsaka allvarliga personskador. Starta därför ALDRIG maskinen med slipskivan fritt roterande eller utan att dammkåpan ligger an mot golvet Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 7

8 Skrotning Maskinerna är till största delen uppbyggda av återvinningsbara metaller och gummi. Nedan material som används: Chassi Ram Hjul Stål gummibelagda aluminiumhjul Elektriskt system Kablar Elektronikskåp Motor Kopparledare med gummihölje Stålplåt Aluminium, koppar Tekniska data FLOOR MATE 280 FLOOR MATE 400 Motoreffekt 3,0 kw 4,0 kw Märkström 16 A 16 A Spänning 400 V 400 V Vikt 70 kg 115 kg Slipdiameter 280 mm 400 mm Sliptryck 35 kg 65 kg Varvtal 2800 varv/min 1400 varv/min OBS! Sandvik Nora AB förbehåller sig rätten till ändringar i de tekniska specifikationerna Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 8

9 Felsökning Här beskrivs tänkbara fel och åtgärder för att avhjälpa felen. Maskinen startar inte: 1. Kontrollera att anslutningen mellan maskin och nät ät korrekt. Om inte tillkalla behörig elektriker. 2. Kontrollera att nödstoppet STOP ej är intryckt. Maskinen stannar efter en stund: 1. Maskinen överbelastad. Belasta maskinen mindre. Troligen har överströmsreläet löst ut. Återställs automatiskt efter någon minut. Vid fasfel kan liknande problem uppstå. Fungerar maskinen inte trots att ovanstående punkter kontrollerats, kontakta Sandvik Nora AB, tel Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 9

10 Sprängskiss FLOOR MATE 280 & 400 (400V, 3-fas) Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 10

11 Stycklista FLOOR MATE 280 Stycklista FLOOR MATE 280 Pos. Art no. Antal Benämning Pos. Art no. Antal Benämning FLOORMATE Elkabel m. Handske Hjul 2 1 Motorkabel Bricka Ellåda kompl MF6S M10x Huv Dammkåpa lådhållare Spännring Styre Gummitätning EPDM-gummi Pinne, gängad 8 2 MC6S M10x Pinne, ogängad 9 WN500 M10 2 Handtag, inv. gänga 41 1 MC6S M10x Distans 42 2 M6S M10x Fäste 43 2 M6M M M6S M10x M6S M10x K6S M8x Bricka Bakgaffel Motor Gummidämpare A 1 Nav, enfas 16 4 M6S M8x B 1 Nav, trefas 17 1 M6M M MC6S M8x M6S M10x MC6S M8x Stabiliseringsvikt Fästplatta 20 4 MF6S M10x MF6S M8x Letterskruv M6x KM Slanghållare 53 6 MB MF6S M10x Bricka Bussning 55 SF-VFRH 6 Vridfjäder 25 WN500 M10 2 Handtag m tapp 56 6 FRP 10x Distans Verktygsplatta Vevdomkraft Fästring Bussning 59 6 CPm6 5x SP 5x Tapp Låspinne Skruv Pistong MF6S M8x Hjulchassi Slipplatta Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 11

12 Stycklista FLOOR MATE 400 Stycklista FLOOR MATE 400 Pos. Art no. Antal Benämning Pos. Art no. Antal Benämning FLOORMATE Elkabel m. Handske Hjul 2 1 Motorkabel Bricka Ellåda kompl MF6S M10x Huv Dammkåpa lådhållare Spännring Styre Gummitätning EPDM-gummi Pinne, gängad 8 2 MC6S M10x Pinne, ogängad 9 WN500 M10 2 Handtag, inv. gänga 41 1 MC6S M10x Distans 42 2 M6S M10x Fäste 43 2 M6M M M6S M10x M6S M10x K6S M8x Bricka Bakgaffel Motor Gummidämpare B 1 Nav, trefas 16 4 M6S M8x MC6S M8x M6M M MC6S M8x M6S M10x Fästplatta Stabiliseringsvikt 51 8 MF6S M8x MF6S M10x KM Letterskruv M6x MB Slanghållare Bricka 23 2 MF6S M10x35 55 SF-VFRH 8 Vridfjäder Bussning 56 8 FRP 10x16 25 WN500 M10 2 Handtag m tapp Verktygsplatta Distans Fästring Vevdomkraft 59 8 CPm6 5x Bussning Tapp 29 2 SP 5x Skruv Låspinne MF6S M8x Pistong Slipplatta Hjulchassi Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 12

13 Elschema FLOOR MATE 280 & 400 (400V, 3-fas) Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 13

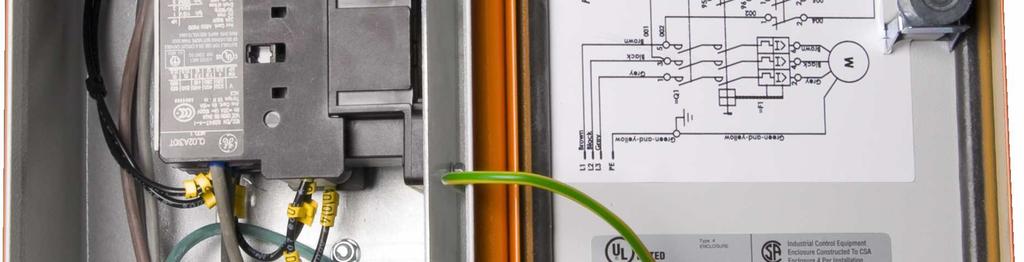

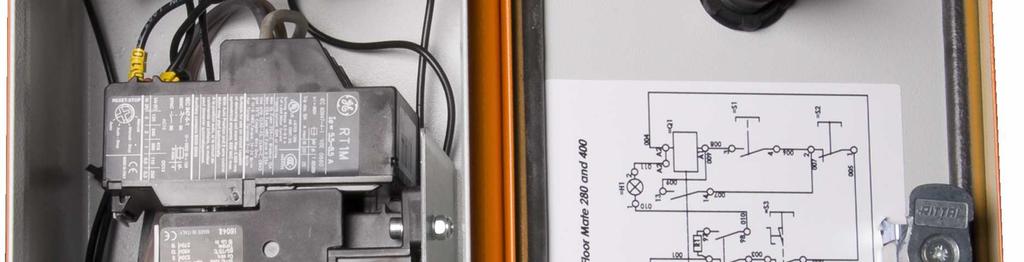

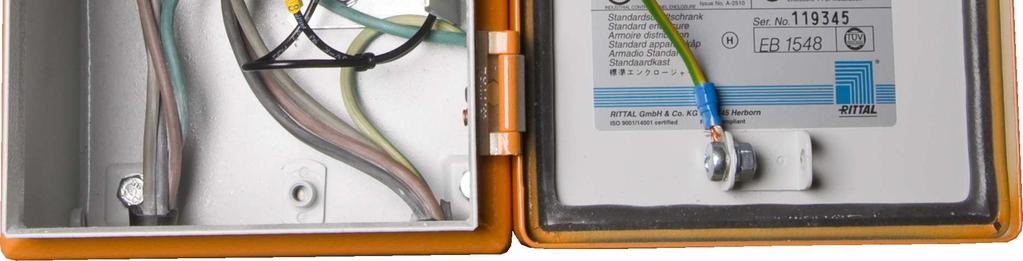

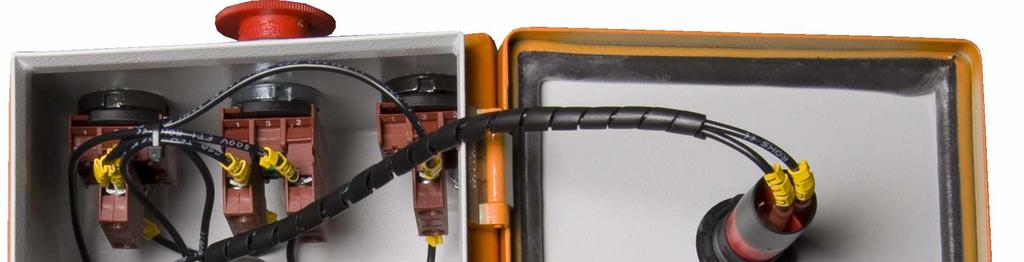

14 Ellåda FLOOR MATE 280 & 400 (400V 3-fas) Pos. Art.nr. Benämning - 1 Stoppknapp 2 Nödstoppknapp 3 Startknapp 4 Kontaktblock, brytande 5 Överströmsrelä 6 Kontaktor 7 Kapsling 8 Kabelgenomföring 9 Kontaktblock, slutande 10 Elschema 11 Jordkabel Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 14

15 SLIPGUIDE Vad vill Du göra? 1. Slipa ett obehandlat betonggolv så att det blir slätt 2. Polera ett obehandlat betonggolv så att det blir blankt 3. Sänka nivån på en betongyta 4. Riva bort befintliga plast-/ linoleumrester på betongunderlag 5. Avlägsna färg från betongunderlag 6. Avlägsna epoxibeläggning från betongunderlag 7. Avlägsna limrester från betongunderlag 8. Finputsa en yta av betong eller flytspackel 1. Slipa ett obehandlat betonggolv så att det blir slätt. Använd FLOOR MATE 280 vid mindre ytor och FLOOR MATE 400 vid större. När betongen är av normal kvalitet använder Du med fördel gröna, vid hård betong vita och vid porös/mjuk betong våra röda diamantverktyg. 2. Polera ett obehandlat betonggolv så att det blir blankt. Polering utföres i ett antal olika steg och med en frekvensstyrd maskin, typ FLOOR MATE 400 Variable Speed. Normalt startar Du processen genom att använda våra vita diamantverktyg för att därefter fortsätta med den blå typen. Nästa steg är att övergå till plastbundna diamantverktyg och med början från #50. Därefter fortsätter Du med flera steg, #100, #200, #400, #800, #1500, #3000 och ev buffsteg tills Du nått den blankhet Du önskar Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 15

16 3. Sänka nivån på en betongyta. Om Du har behov av att avverka normalbetong upp till maximalt 4 mm kan Du göra detta med våra gröna eller vita diamantverktyg. Är avverkningsbehovet större rekommenderar vi att Du först använder vår Shave Master betongstrimlare för att därefter slipa med våra gröna eller vita metallbundna diamantverktyg. 4. Riva bort befintliga plast-/ linoleumrester på betongunderlag. Använd våra svarta PCD-verktyg för snabb avverkning. Därefter använder Du de gröna eller vita metallbundna diamantverktygen för att få en fin yta om Du har behov av det. 5. Avlägsna färg från betongunderlag. Svart PCD, GUL, GRÖN. Denna ordning motsvarar hastigheten med vilken färgen avlägsnas. Ordningen indikerar även hur slät ytan blir efter slipningen. Svart PCD = Grov yta, GUL = medel/grov yta samt GRÖN = något finare yta. Svart PCD & GUL bör användas med lågt sliptryck för att undvika för stor avverkning av betongunderlaget. 6. Avlägsna epoxibeläggning från betongunderlag. Använd svarta PCD, gula eller gröna metallbundna diamantverktyg beroende på epoxibeläggningens beskaffenhet och vidhäftning mot betongen. 7. Avlägsna limrester från betongunderlag. Svart PCD, GUL, GRÖN. Denna ordning motsvarar hastigheten med vilken limmet avlägsnas. Ordningen indikerar även hur slät ytan blir efter slipningen. Svart PCD = Grov yta, GUL = medel/grov yta samt GRÖN = något finare yta. Svart PCD & GUL bör användas med lågt sliptryck för att undvika för stor avverkning av betongunderlaget. 9. Finputsa en yta av betong eller flytspackel. Finputsar en yta av betong eller flytspackel gör Du lämpligen med våra röda eller blå metallbundna diamantverktyg. De röda har en mycket hård bond och de blå är uppbyggda av relativt små diamanter. Även i denna typ av applikation bör Du använda Dig av ett lågt sliptryck Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 16

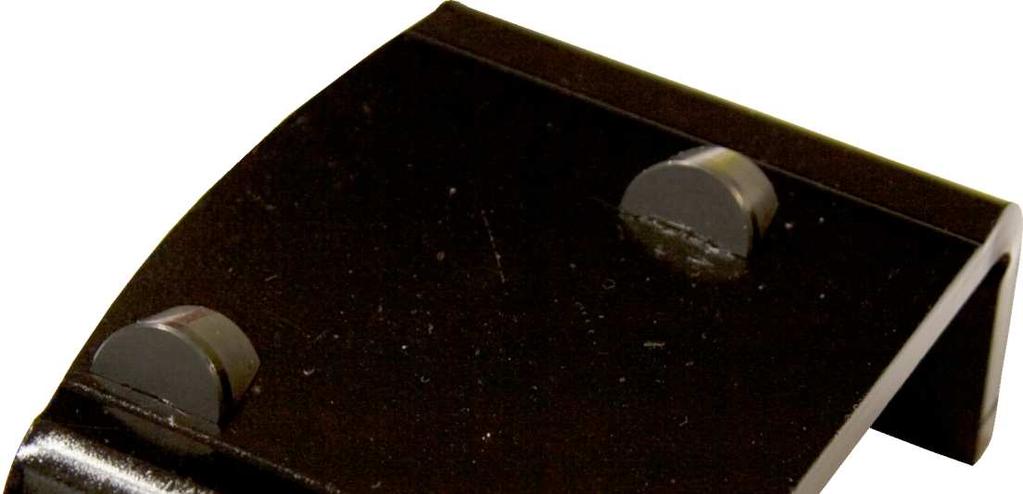

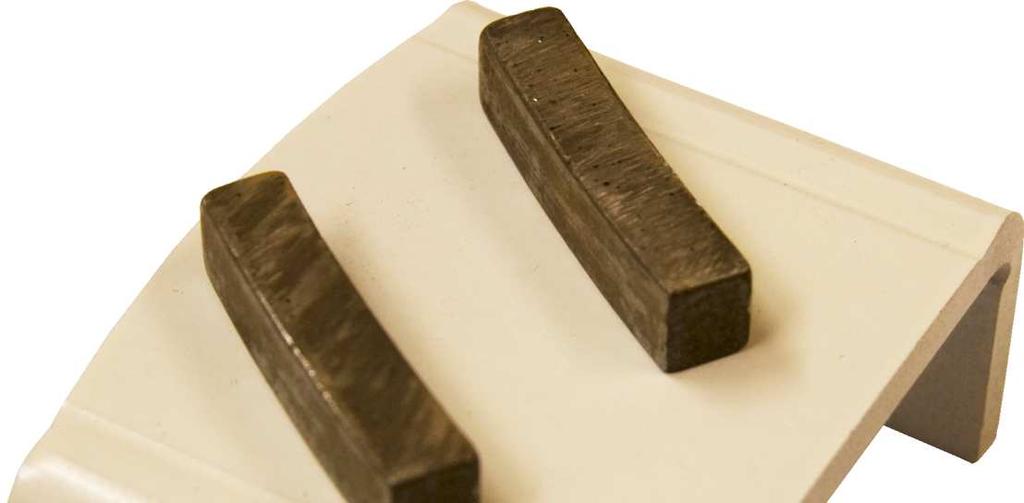

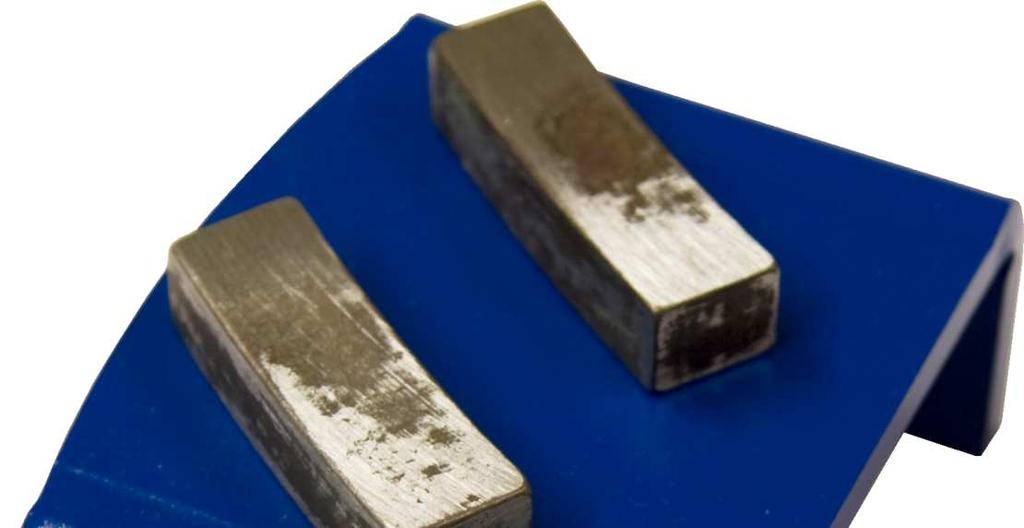

17 DU FÅR LÄGRE SLIPTRYCK JU LÄGRE DU JUSTERAR NED STYRHANDTAGET. ANVÄND VEVEN FÖR ATT JUSTERA DETTA! Färg Artikelnummer Beskrivning Svensk användarmanual FLOOR MATE 280 & 400 (400V, 3-fas) 17
