1 Riktlinjer för projektering och installation av: DTNÄT I nybyggnation Dat: Utgivare, MKB Net B BET ÄNDRINGEN VSER DTUM SIGN

2 INNEHÅLLSFÖRTECKNING LLMÄNN RIKTLINJER... 3 TELESYSTEM... 4 DTNÄT... 4 RIKTLINJLER FÖR PPRTER OCH UTRUSTNING... 5 PPRTER I DTNÄT... 5 MÄRKNING... 8 PROVNING OCH INJUSTERING V TELESYSTEM... 8 TEKNISK DOKUMENTTION TILL MKB NET... 9 BILDER... 11

3 MKB Net B 3(14) LLMÄNN RIKTLINJER Vid nybyggnation där datanät ingår som del i entreprenaden skall dessa Riktlinjer för projektering och installation av datanät beaktas vid planering, projektering, installation och dokumentation m.m. om inget annat anges. Hänvisningar Normer och anvisningar: Separat F-del Gällande starkströmsföreskrifter Gällande elinstallationsregler Gällande Svensk standard och normer i tillämpliga delar SS-EN senaste utgåvan inkl. tillägg Fastighetsnät för informationsöverföring Generella kabelnät. llmänna fordringar. SS-EN senaste utgåvan inkl. tillägg Fastighetsnät för informationsöverföring Generella kabelnät. Kontor SS-EN senaste utgåvan inkl. tillägg Fastighetsnät för informationsöverföring Generella kabelnät. Bostäder rbetsmiljöverkets författningar FS Personals kvalifikationer Endast personal med god yrkeskunskap får anlitas. Garantiåtagande Inställelsetid på vardagar under ordinarie arbetstid (07:00 till16:00) vid akuta fel under garantitiden som påverkar väsentlig funktion är inom det dygn anmälan inkommit. kuta fel som uppkommer under övrig tid, avhjälps via den ordinarie service och jourverksamheten. Som väsentlig funktion räknas: Fel med omfattande störningar där datanät är helt eller delvis otillgängliga för kund. Om entreprenören ej har möjlighet att upprätthålla detta garantiåtagande under ordinarie arbetstid, helt eller delvis, kan beställaren låta utföra akut felavhjälpning, för entreprenörens räkning, via den ordinarie service och jourverksamheten. Önskemål om detta förfarande skall anges i anbud. Överenskommelse träffas i samband med upphandling.

4 MKB Net B 4(14) Det faktum att beställaren helt eller delvis låter utföra felavhjälpning för entreprenörens räkning innebär ingen förändring i entreprenörens garantiåtagande för övrigt. TELESYSTEM Skall registreras enligt standard SS DTNÄT Projektering och installation av nya strukturerade kabelnät skall följa de krav som ställs i dessa riktlinjer samt gällande europeisk och svensk standard: SS-EN gällande utgåva inkl. tillägg - Fastighetsnät för informationsöverföring Generella kabelnät. llmänna fordringar. SS-EN gällande utgåva inkl. tillägg - Fastighetsnät för informationsöverföring Generella kabelnät. Kontor I tillämplig omfattning, anpassat till aktuell installationsmiljö, skall även följande standard beaktas: SS-EN Fastighetsnät för informationsöverföring Generella kabelnät. Bostäder I entreprenaden ingår planering av nät och val av produkter så att normställda krav uppfylles och innehålles. Vid installation skall hänsyn tas till alla tillämpbara föreskrifter för denna typ av arbeten såsom gällande elinstallationsregler samt övriga tillämpbara SEN- och SS-normer. Speciell hänsyn skall tas till: SS-EN , -2 och -3. Fastighetsnät för informationsöverföring Installation av kablage Del 1: Planering och kvalitetssäkring Del 2: Planering och genomförande av installation inomhus Del 3: Planering och genomförande av installation utomhus Nya anläggningar Systemuppbyggnaden i områdes- och fastighetsnät skall vara utförd med 24SM fiberledning mellan ODFer i skåp för centralutrustning. Systemuppbyggnaden i spridningsnät skall utföras direkt från patchpanel i dataskåp med centralutrustning till ett uttag i varje lägenhet. Generellt gäller att ettor, tvåor och små treor monteras uttaget i vardagsrum. I stora treor och

5 MKB Net B 5(14) storlekar däröver installeras ett mediaskåp (se bild). Mediaskåp monteras invid elcentral i lägenhet och förses med 1 st patchpanel typ pollo-ii 22 eller likvärdig samt uttagsplåt med fyra 1-vägs jordade kraftuttag. Översta uttaget i patchpanel ansluts till patchpanel i dataskåp med centralutrustning. Komplett mediaskåp skall levereras och monteras av elentreprenör. Från mediaskåp byggs ett oskarvat lägenhetsstjärnnät till ett uttag i vardagsrum samt till ett uttag i varje sovrum. Datauttag placeras intill eluttag och förekommande TV-uttag. För varje projekt ska beslut fattas ifall mediaskåp (infällt i vägg vid elcentral) ska monteras för större lägenheter. Uttag monterade i elcentral, undercentral samt hissrum skall matas direkt från dataskåp med centralutrustning. Driftsättning Överlämningspunkt för datanät inom objektet är inkommande ODF i dataskåp. MKB Net levererar och installerar inkommande ODF samt alla switchar. Driftsättning ska beställas tre månader innan nätet skall vara i bruk. Förutsättning för detta är att samtliga skåp är på plats, allt kablage är inmätt samt att mätprotokoll och patchdokument levererats till MKB Net. RIKTLINJLER FÖR PPRTER OCH UTRUSTNING Plastprodukter skall vara tillverkade i halogenfria material. pparaternas kapslingsklass skall vara i enlighet med den kapslingsklass som gäller för aktuellt utrymme eller placering. PPRTER I DTNÄT Centralutrustning Centralutrustning i form av patchpaneler och ODF skall skåpmonteras. ODF / Termineringsbox (för fiber) Termineringsbox skall placeras överst i dataskåp. Ny termineringsbox skall vara av typ sluten låda utförd i kraftig, lackerad metall försedd med dragavlastade kabelinföringar placerade baktill. Boxen skall vara avsedd för max 24 frontmonterade, skarvstycken typ SC-duplex samt utrustad med ledningshållare för slingförläggning av enskilda fibrer i boxen och hållare för skarvkassetter. Termineringsboxens kopplingsutrymme och uttag skall efter färdigställt montage vara fullt åtkomligt för arbete utan att boxen lossas från stativet, t ex genom utdragbara teleskopskenor. Skyddsrör för svetsskarv skall fästas i härför avsedda hållare med spår för snäpp-/klämfastsättning som monteras i skarvkassett. Skarvkassett skall vara försedd med lock och vara placerad i hållare i termineringsbox.

6 MKB Net B 6(14) Frontmonterade mellanstycken SC/SC skall innehålla keramiska rör och för singlemode. Outnyttjade kontaktplatser i front skall vara försedda med täcklock. Termineringsbox skall vara försedd med varaktig märkning av frontmonterade kontakter. Under varje termineringsbox skall rackmonteras horisontell trådföringspanel av typ plastbyglar på plåtpanel, avsedd för förläggning av patchkablar utan trädning. Det ingår i entreprenaden att levererar och installera termineringsboxar enl. bygghandling. Patchpanel Ny patchpanel skall typ Panduit eller likvärdig och vara utförd i kraftig rostfri, alternativt lackerad, metall avsedd för max 24 modularuttag typ RJ45. I objektet skall minst 4 st teknikportar samt 1 st port per lägenhet/lokal reserveras i patchpanel. Patchpanel skall vara försedd med varaktig märkning av frontmonterade kontakter. Under varje patchpanel skall installeras horisontell trådföringspanel av typ plastbyglar på plåtpanel, avsedd för förläggning av patchkablar utan trädning. Uttag Nya uttag skall vara av typ Panduit 8-poligt modularjack RJ45-hona i skärmat utförande eller likvärdigt. Uttag skall vara utfört för infällt montage i apparatdosa där så är möjligt. Vid montage i metall-/plåtdosor skall utanpåliggande uttag monteras. Uttag får ej fastsättas direkt i metall-/plåtdosa. Vid utanpåliggande montage skall ram ingå. Uttag skall installeras enligt aktuella bygghandlingar samt i elcentral, undercentral och hissrum. Ledningssystem Det ingår i entreprenaden att dimensionera ledningar utefter givna förutsättningar för att uppnå god signalkvalitet. Utgå alltid från att varje dataskåp skall kopplas in med 24SM fiber från inkommande ODF. Stamledning och spridningsledning skall förläggas hel, oskarvad, mellan angivna kopplingspunkter i kopplingsutrymmen respektive mellan uttag och patchpanel/kopplingsplint. Stamledning Stamledning skall vara av typ fiberledning singlemode och skall alltid kontakteras i bägge ändar. Terminering av kabel utförs där ej annat anges med svetsskarvade, fabrikskontakterade skarvkablar s k pigtails mot det fasta ledningsnätet.

7 MKB Net B 7(14) Kontakttyp skall vara av typ SC duplex, UPC för att passa aktiv/passiv utrustning. För singlemode fiber gäller maximal tillåten dämpning i svetsskarv 0,10 db. Böjradie på ledning får ej understiga tillverkarens anvisningar. Spridningsledning Installation och materiel för spridningsnätet inklusive korskopplings- (patch-) kablage och anslutningskablage skall uppfylla krav för 100Ω partvinnad, skärmad kategori 6 S/FTP kommunikation i enlighet med ovanstående normer. Ledning skall vara halogenfri. Total ledningslängd i det fast installerade nätet får ej överstiga 85m. Spridningsnät för data termineras på skärmade modularkontakter RJ45-hona i båda ändar (uttag respektive kopplingsutrymmets patchpanel). Böjradie på ledning får ej understiga tillverkarens anvisningar. Kablar i kabelskyddsrör i mark Vid förläggning av kabel i kabelrör skall även dras i korrosionshärdig dragtråd diameter 2 mm i de fall plats finns för ytterligare en kabel med minst samma dimension som en redan idragen kabel. Kabel skall förläggas med minsta böjningsradie 0,5 m. Kabelrör skall ha en ytterdiameter på 110 mm och förläggas minst 300mm under mark. Elkraftsystem Varje skåpstativ/dataskåp förses med två jordade 4-vägsuttag 230V. Respektive 4-vägsuttag ansluts till egen 10 grupp och får inte vara anslutna till jordfelsbrytare. Golvskåp för centralutrustning Skåp skall vara av kraftig plåt och industriellt målade så att ytbehandlingen motstår påfrestningarna i de miljöer där dessa monteras, typ Eldon MCI18066R5, MCI11066R5 eller likvärdiga. IT-skåp får inte placeras i varje trapphus. ntal IT-skåp för centralutrustning per fastighet ska minimeras samt konsolideras så långt det är möjligt. ntal skåp och placering av dessa ska stämmas av med MKB Net innan systemuppbyggnad fastställs. Monteras flera IT-skåp ska inkommande skåp vara 1800x800x600, övriga 1100x800x600. Centralutrustning skåpmonteras. Skåp skall vara utrustat med 19 tums rack och vara 800 mm djup. Dörr skall vara av infälld modell med kraftig plåt och utrustad med vridhantag och 4 låspunkter samt vara förberedd för oval ssa cylinder. Cylinder tillhandahålls av MKB Net. Disposition av skåp samt vilka enheter som skall sättas upp skall framgå av de upprättade bygghandlingarna.

8 MKB Net B 8(14) MÄRKNING Märkning av el- och teleinstallationer Märkning skall samordnas med övriga utrustningar och apparater samt med märkningen av övriga telesystem. Märkskyltar för central- och platsutrustning får inte fästas på täcklock, kåpa e d. Märkning av teleinstallationer skall överensstämma med registreringshandlingarna. Monteringsritning skall sättas upp i dataskåp och skyddas med plastficka. Märkning av teleinstallationer Märkning av mediaskåp i lägenhet I de fall mediaskåp monteras ska varje monterat datauttag samt motsvarande uttag i patchpanel märkas med löpnummer. Märkning av dataskåp/centralutrustningar pparater som ingår i centralutrustningar skall märkas enlighet med registreringshandlingar. Märkning skall vara av typ graverad plastskylt samt av skiktad typ som inte slår sig och skruvfastsättas på racket. Graverad skylt skall ha svart text på vit botten samt ha hål för 2 skruv per skylt. Dataskåp skall märkas med fullständig ställbeteckning samt fältnummer i enlighet med registreringshandlingar. Märkskylt placeras på utsidan, ovan dörr. Märkning av ledningsnät Stamledningsnät skall märkas med märkning typ FLEXIMRK eller likvärdig (se bild). Stamledningar ska märkas i båda ändar med beställarens objektnummer (XXX-XXX-XX) i enlighet med registreringshandlingar. Objektnummer tillhandahålls av MKBs byggprojektledare. Kabelmärkning utförs vid införing till skåp/patchutrymme. Märkning skall normalt vara synlig. Skyltning Skylthållare fabriksmonterad på apparatens hölje får användas. PROVNING OCH INJUSTERING V TELESYSTEM Mätning skall alltid utföras på färdigkontakterat och monterat kablage, uttag skall vara monterade i patchpaneler, täcklock etc. Protokoll över samtliga utförda mätningar skall överlämnas till MKB Net senast vid slutbesiktning. Mätprotokoll skall vara daterade och försedda med exakta uppgifter om objekt och registreringsbeteckningar för varje mätt förbindelse samt företagsnamn och namn på den person som ansvarat för mätningen. Utförda mätningar skall överlämnas i form av datafil från instrumentet efter överenskommelse med MKB Net om format och programvara. Redovisning i

9 MKB Net B 9(14) form av tabell där mätresultat för varje enskilt uttag med angivelse av headroom mot gällande standard anges skall kunna utläsas. Vid besiktning skall dock utskrift av mätprotokoll presenteras för besiktningsman. Fibernät Samtliga installerade förbindelser skall längd- och dämpningsmätas i enlighet med tillämpliga delar av SS-EN samt OTDR-mätas. Mätutrustning skall klara att elektroniskt lagra och dokumentera resultaten. För stamledning skall mätning ske vid 1310 och 1550 nm. Mätningar skall utföras i fiberns båda riktningar. Mätresultat skall levereras till MKB Net. Mätprotokoll skall vara daterade och försedda med exakta uppgifter om objekt och registreringsbeteckningar för varje mätt förbindelse samt företagsnamn och namn på den person som ansvarat för mätningen. Vid besiktning skall utskrift av mätprotokoll presenteras för besiktningsman. Mätning skall alltid utföras på färdigkontakterat och monterat kablage. Uttag skall vara monterade i fiberboxar och boxar skall vara färdigmonterade/förslutna i driftfärdigt skick. Efter genomförd mätning skall dammskydd återmonteras. Kopparnät Mätning av spridningsnätet (kopparkabel) skall utföras med Fluke DTX 1200/1800 eller likvärdigt som minst uppfyller krav enligt EI/TI 568 TSB 67 nivå 3. Programvarans revisionsnummer samt tidpunkt och metod för senaste kalibrering skall redovisas. Samtliga installerade uttag med tillhörande spridningsledningar skall mätas enligt gällande förutsättning för kategori 6 installation. Mätning utförs som Linkmätning enligt gällande norm. TEKNISK DOKUMENTTION TILL MKB NET Dokumentationen skall följa utformning, symboler och struktur i övriga handlingar som gäller för entreprenaden. Nedanstående krav gäller förutom de krav som ställs i för entreprenaden gällande handlingar. Samtliga handlingar skall vara utförda enligt gällande Svensk Standard. Bygghandlingar för el- och teleinstallationer Bygghandlingar skall upprättas innan arbetena på plats får påbörjas. Bygghandlingar skall levereras i två kopieomgångar insatta i pärm för MKB Nets granskning minst två veckor innan arbetet påbörjas. Relationshandlingar för el- och teleinstallationer Relationshandlingar skall levereras till MKB Net i två kopieomgångar insatta i pärm med flikregister samt i redigerbart format på datamedia.

10 MKB Net B 10(14) Specifika datablad, broschyrer, tillverkares driftinstruktioner och underhållsinstruktioner enligt tillverkares egen standard för aktuellt system skall levereras. Relationshandlingar skall överlämnas senast vid slutbesiktning. Entreprenören skall tillhandahålla följande relationshandlingar: Bygghandlingar enligt ovan Registreringshandlingar Datablad Driftinstruktioner Provningsprotokoll Dokumentlista

11 MKB Net B 11(14) BILDER Bilder som följer är tagna för att tydligöra texten i dessa riktlinjer. pparaternas fabrikat saknar relevans. Centralutrustning monterad i dataskåp.

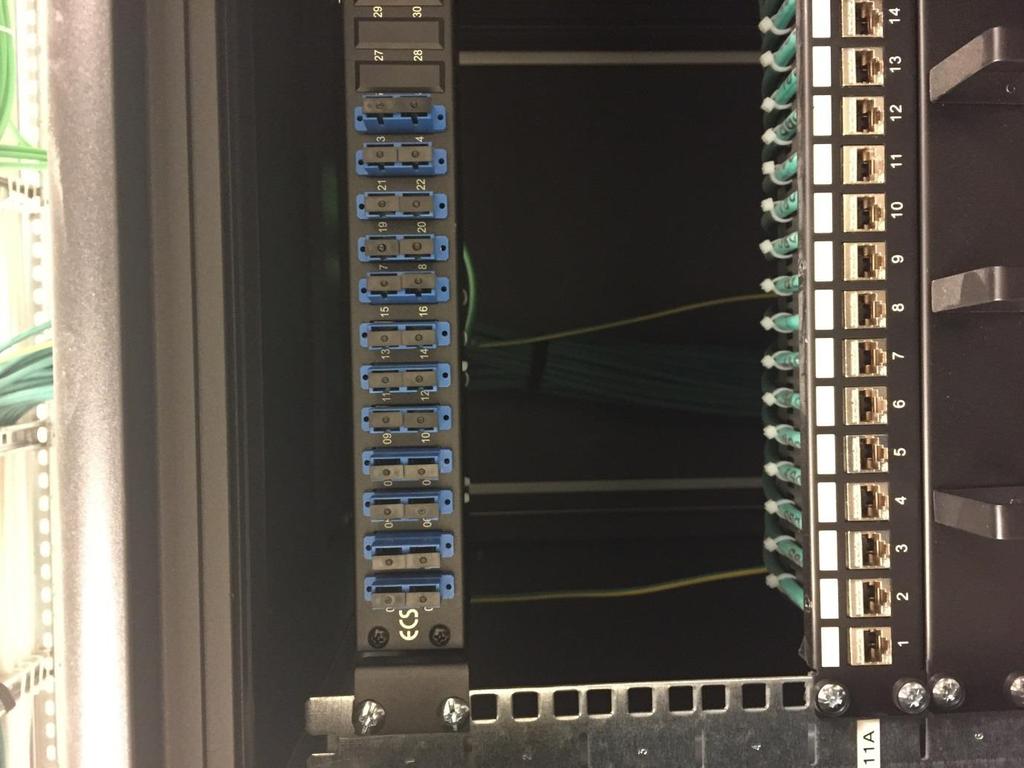

12 MKB Net B 12(14) ODF-patchpanel

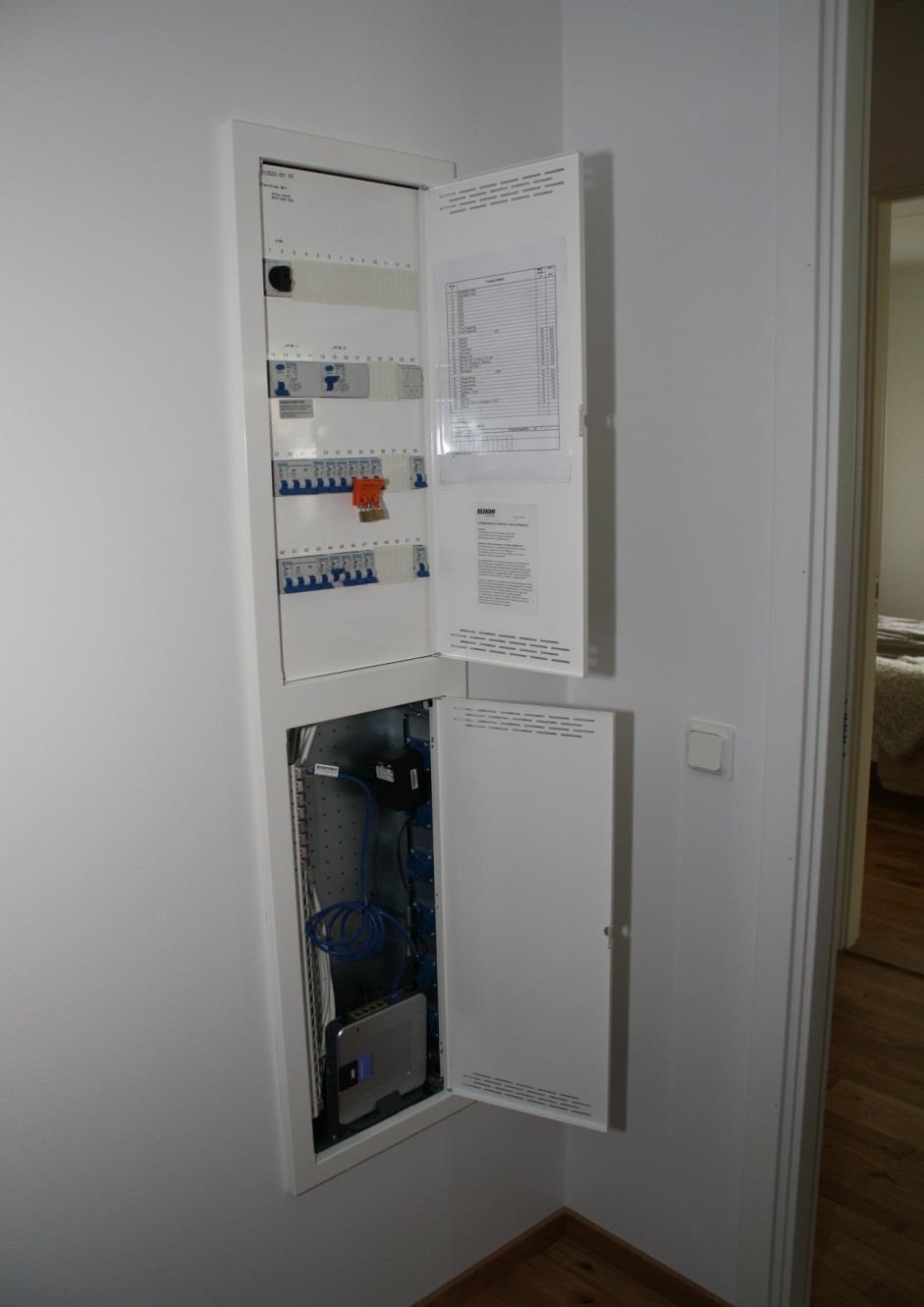

13 MKB Net B 13(14) Mediaskåp vid elcentral med patchpanel och kraftuttag.

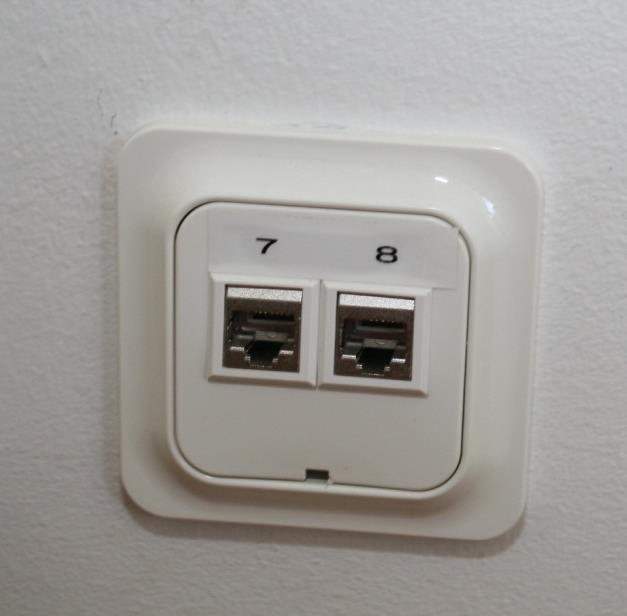

14 MKB Net B 14(14) Uttag i lägenhet. Ledningsmärkning
