1 Jordningsdon och stänger Säkerhetsutrustning av högsta kvalitet som fungerar i alla väder. Framtagna till och utvecklade av montörer PRODUKTKATALOG SAB ELTEKNIK AB TEL INFO@SABP.SE 1

2 Innehåll Rengöring av stänger BOOM rengöringsdukar för isolerad skylift 4 RUBBER rengöring för gummidetaljer 4 S1 rengöring för glasfiberstänger 4 W1 vax och polerduk för isolerade stänger 4 GRIME AWAY verktygsrengöring 4 Manöverstänger och tillbehör Teleskopisk manöverstång för inom- och utomhusbruk 5 Manöverstång för inom- och utomhusbruk 5 Manöverstång för inomhusbruk 5 Bag för manöverstänger 5 Bag för manöverstänger 5 Manöverstänger och säkringsstänger Manöverstång MG 6 Säkringsstänger 6 Adapters till manöverstänger Adapter K-fäste 7 Adapter 7 Adapter 7 Adapter TAG/JGS 7 K-fäste med UNC 3/4 gänga 7 Gripsökare och fler tillbehör Gripsökare 8 Säkringshållare 8 Säkringshållare Geveasäkringar 8 Säkringstång 8 Adapter till Kvistsågsfäste 8 Raseringssax 9 Raseringssax för friledning 9 Teleskopisk stång BMT-S 9 Kvistsåg Samurai 9 Slagdel för rensning av islast 9 Kombinationsjordning 3-fas grenjordning för kulbult och rund ledare 10 3-fas seriejordning för kulbult och rund ledare 10 Linjejordningar Linjejordning RGLF 11 Linjejordning S-GLF 11 Jordledare med MT1911E1 klämma 12 Jordledare med RGLF-stång 12 Jordledare på vinda 12 Jordledare med MT8401-klämma 12 Linjejordning Ställverksjordningarar 3-fas jordningsdon för kulbult och rund ledare 14 3-fas jordningsdon för skena och rund ledare 14 Klämmor Donklämmor 15 Infästning mot stång 15 Kontaktdon mot jord Jordklämmor 16 Jordklämmor 16 Kulbult 16 Linor Cu-lina 16 2 SAB ELTEKNIK AB TEL INFO@SABP.SE

3 Ökad elsäkerhet med rätt jordningsverktyg Utgångspunkten är förstklassiga komponenter från noga utvalda leverantörer. På SAB Elteknik kombinerar vi komponenterna och förädlar dem till kompletta säkerhetsprodukter som anpassas efter er unika situation. Med andra ord kan man säga att vi förser er med rätt jordningsverktyg och bidrar till en säkrare arbetsmiljö. En agentur med franska CATU blev startskottet för våra jordningsdon och säkerhetsinstrument. CATU är en av tungviktarna inom elsäkerhet och vi erbjuder bland annat deras högspänningsprovare och faslikhetsprovare. Utveckling av egna produkter är en annan viktig del. Jordningsdonen GLF och UKP, som också blivit populära utanför Sverige, är två bra exempel. Har du frågor om jordningsdon eller önskar du en specialanpassad produkt? Kontakta oss, vi hjälper gärna till. SAB ELTEKNIK AB TEL

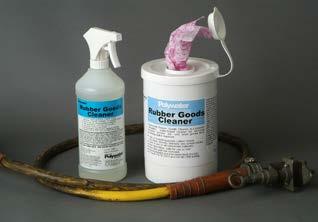

4 Rengöring av stänger BOOM rengöringsdukar för isolerad skylift Indränkta rengöringsdukar för hårt smutsade isolerade glasfiberdetaljer på isolerade skyliftar. BOOM tar bort svår smuts utan att förstöra gelcoaten och bygger en skyddande hinna. Trasorna levereras i plastförpackningar för minsta spill och bästa miljöval. SAB nr E nr Benämning Vikt, kg B1, rengöringsduk, 24 x24, 24 st/frp 0,5 kg BD-72, hink m 72 trasor, 10 x12, 6 st/frp 1,5 kg RUBBER rengöring för gummidetaljer Speciellt framtagen rengöring för gummidetaljer såsom: isolerade handskar, isolerade mattor, gummidukar, gummikablar till jordningsdon och shuntar mm. RUBBER är ofarligt och skonsamt för användare och miljö och rengör utan att torka ut gummidetaljerna. SAB nr E nr Benämning Vikt, kg RBG-D72, hink med 72 trasor, 6 st/frp 1,5 kg BD-72, hink m 72 trasor, 10 x12, 6 st/frp 0,1 kg RBG-35LR, 1 liter sprayburk, 4 st/frp 1,0 kg Rengöringsdukar för gummidetaljer RBG-D72 6 st/frp 1.5 kg S1 rengöring för glasfiberstänger S1 både rengör och lämnar en vattenavvisande yta på isolationsstången utan att påverka coatingen. Trots sina skonsamma egenskaper avlägsnas svår smuts utan problem och tack vare kort torktid kan redskapet användas snabbt. SAB nr E nr Benämning Vikt, kg S1, rengöringsduk, 144 st/frp 0,1 kg W1 vax och polerduk för isolerade stänger En dålig yta på en isolerstång eller annan isolerad del i glasfiber är direkt farlig om den vattenavvisande ytan är dålig. Med W1-trasorna vaxas och poleras stången och återfår en vatten- och smutsavvisande yta för säker användning igen. W1 används även på gummidetaljer, komposit och porslin och är lättarbetat. En förpackning innehåller en vaxduk och en polerduk. Lämpligt att först rengöra med S1 innan vax påläggs med W1. SAB nr E nr Benämning Vikt, kg W1, vax- och polerduk, 72 st/frp 0,1 kg GRIME AWAY verktygsrengöring Ett medel för grovrengöring av hårt smutsade verktyg, som samtidigt återfettar och är mjukgörande för händer. Trasorna levereras indränkta i en hink för minsta spill och bästa miljöval. SAB nr E nr Benämning Vikt, kg Hink med 72 rengöringsdukar, 6 st/frp 1,0 kg 4 SAB ELTEKNIK AB TEL INFO@SABP.SE

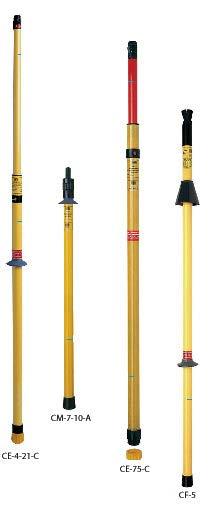

5 Manöverstänger och tillbehör Teleskopisk manöverstång för inom- och utomhusbruk Enligt IEC Teleskopisk manöverstång i två delar. Skumfylld toppdel. Knapplåsning. Isolation Längd, SAB nr E nr kv Modell mm Vikt, kg 60CE421C E kV Manöverstång teleskopisk 1150 mm 1,7 kg CE421 med C-fäste 60CE421K E kV Manöverstång teleskopisk CE421 med K-fäste 1150 mm 1,85 kg Manöverstång för inom- och utomhusbruk Enligt IEC Regnkjol Ø 100 mm Isolation Längd, SAB nr E nr kv Modell mm Vikt, kg 60CE421C 40kV Manöverstång CF mm 1,5 kg med C-fäste 60CF540E 40kV Manöverstång CF mm 1,5 kg med E-fäste 60CF540K 40kV Manöverstång CF mm 1,5 kg med K-fäste 60CF540X E kV Manöverstång 1500 mm 1,5 kg CF540X med E-fäste Manöverstång för inomhusbruk Isolation Längd, SAB nr E nr kv Modell mm Vikt, kg 60CE75C E kV Manöverstång teleskopisk 1150/ 1,2 kg CE75 med C-fäste 2000 mm 60CF372K 72,5kV Manöverstång CF372 med K-fäste 1500 mm 0,9 kg Bag för manöverstänger SAB nr E nr Längd Vikt, kg 60CM110 1,20 m 60CM115 1,63 m 60CM120 2,20 m Bag för manöverstänger SAB nr E nr Längd Antal Vikt, kg 60CM303 1,95 m 5 Stänger 60CM304 2,45 m 5 Stänger 60CM305 2,95 m 5 Stänger SAB ELTEKNIK AB TEL INFO@SABP.SE 5

6 Manöverstänger, säkringsstänger Manöverstång MG Enligt IEC Manöverstång med gängfäste för anslutning av gripsökare JGS eller andra verktyg. SAB nr Isolation kv Modell Längd, mm Vikt, kg MGV U ,00 kg MGV U ,10 kg MGV U ,30 kg MTV 150 K4 Teleskopisk ,00 kg MTV 150 K5 Teleskopisk ,70 kg MTV 201 K3 Teleskopisk ,80 kg MTV 201 K4 Teleskopisk ,70 kg MTV 201 K5 Teleskopisk ,70 kg Skyddsfodral DFO ,50 kg Skyddsfodral DFO ,50 kg Säkringsstänger Säkringsstänger 12-36kV med rakt eller vinklat huvud. SAB nr E nr Typ Dimension Vikt, kg K 1010x40 mm 1,70 kg KG 1010x40 mm 1,85 kg 6 SAB ELTEKNIK AB TEL INFO@SABP.SE

7 Adapters till manöverstänger Adapter K-fäste K-fäste, snäpplås för GLF och passar Stålskog. SAB nr E nr Längd Vikt, kg 60ADAP-SAB E ,30 kg Adapter Adapter med K-fäste till verktyg och C-fäste till stång. SAB nr E nr Längd Vikt, kg 60CI4K E ,15 kg Adapter Adapter med K-fäste till verktyg och E-fäste till stång. SAB nr E nr Längd Vikt, kg 60CI7K E ,20 kg Adapter TAG/JGS Adapter TAG/JGS trycks ner i gripsökare typ JGS, som är monterad på manöverstången. Tillverkad av polyetenplast. SAB nr E nr Längd Vikt, kg mm 0,10 kg K-fäste med UNC 3/4 gänga Passar på Teleskopisk stång BMT-S. SAB nr E nr Modell Vikt, kg K-fäste med UNC 3/4 gänga 0,2 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 7

8 Gripsökare och fler tillbehör Gripsökare Ledad gripsökare för att underlätta anslutning av donklämmor SAB nr Modell Mått, mm Vikt, kg Ledad JGS x60 0,50 kg Fast JGS x60 0,30 kg Säkringshållare Används till MTV/MGV-stängerna SAB nr Modell Mått, mm Vikt, kg MGA87 för GEVEA 155x80 mm 0,30 kg SMSA för rörsäkringar Längd 735 mm 0,90 kg Säkringshållare Geveasäkringar Passar stångfäste 3/4 Unc SAB nr Modell Mått, mm Vikt, kg Säkringshållare Geveasäkringar 155x80x80 mm 0,3 kg 3/4 UNC Säkringstång Passar till fästet på MTV/MGV-stängerna. Används vid anbringande och avlägsnande av rörsäkringar av högeffekttyp med diameter mm SAB nr Modell Mått, mm Vikt, kg DSG 90 VF 200x180 mm 0,60 kg Adapter till Kvistsågsfäste Passar till fästet på MTV/MGV-stängerna SAB nr Modell Mått, mm Vikt, kg MFH 19, ¾ 75x50 mm 0,20 kg MKS/MBT 3/8 och ¾ 0,30 kg 8 SAB ELTEKNIK AB TEL INFO@SABP.SE

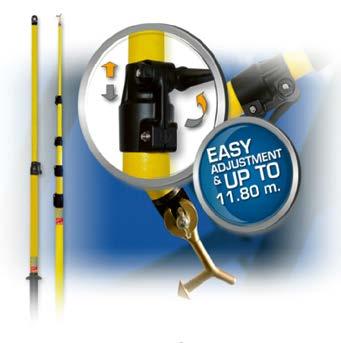

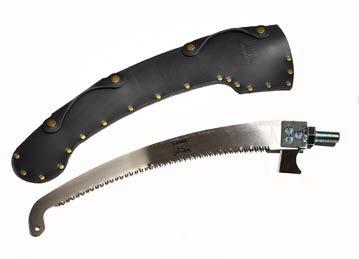

9 Raseringssax, teleskopisk stång, kviststång Raseringssax Passar till fästet på MTV/MGV stängerna. Klippkapacitet 35 mm² Cu-lina och 25 mm² mjuk Fe-lina. SAB nr Modell Mått, mm Vikt, kg DRS 35 1,80 kg Teleskopisk stång BMT-S eleskopisk stång som är tillverkade av armerade glasfiberrör. Den övre delen är fylld med skum enligt IEC Längden på varje sektion kan justeras efter behov med hjälp av låsvreden. Adapter till K-fäste ( typ till spänningsprovare ) ingår vid köp av stång med 3/4 UNC fäste. Den är avsedd som kviststång och kan även användas för kontroll av driftspänning inom avsett område. Vid användning ska toppdelen alltid vara max utdragen. Stången är tillverkad enligt standard EN Skötselråd: Var varsam med toppdelen som är isolerdel. SAB nr Beskrivning Verktygs- Längd Antal Vikt, kg fäste sektioner Teleskopisk stång BMTS / Kviststång Teleskopisk stång BMTS / Kviststång Teleskopisk stång BMTS / Kviststång Teleskopisk stång BMTS / Kviststång Teleskopisk stång BMTS / Kviststång Teleskopisk stång BMTS / Kviststång Fodral till teleskopisk stång BMTS Gängfäste UNC 3/4 Universal K-fäste Gängfäste UNC 3/4 Universal K-fäste Gängfäste UNC 3/4 Universal K-fäste 8.75 m 5 5,2 kg 8.75 m 5 5,2 kg 12 m 6 7,25 kg 12 m 6 7,25 kg 6 m 4 3,4 kg 6 m 4 3,4 kg Kvistsåg Samurai Samurai-sågen har så konstruerade tänder att den drar in sig själv och underlättar kvistningen. Huggkniv och skyddsfodral ingår. Art nr SAB nr E nr Beskrivning Vikt, kg E Komplett sågblad med fäste 0,4 kg Skyddsfodral i läder till Samuraisågblad 0,4 kg E Kvistsågblad Samurai 0,2 kg Huggkniv till kvistsåg Samurai 0,1 kg Adapter Samuraiblad / Kviststång, 3/4 gänga 0,2 kg Slagdel för rensning av islast Passar MTV-stängerna. För avlägsnande av snö och islaster på ledningar. SAB nr Modell Mått, mm Vikt, kg SLD x20 mm 0,50 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 9

10 Kombinationsjordning 3-fas seriejordning för kulbult och rund ledare. För anslutning på: Kulbult mm Rund ledare 5-20 mm Satsen innehåller: 3 st Donklämmor MT1911E1 med bajonett som passar manöverstång med E-fäste 3 st Donlinor 1 st jordlina med snabbkoppling Förvaringsväska Manöverstång E och adapter E för spänningsprovare beställs separat. Jordledare beställs separat. SAB nr E nr Icc (ka/s) Area mm² Klämmor Linlängd Manöverstång E MT1911E1 2x2,0+1,0 m E-fäste E MT1911E1 2x2,0+1,0 m E-fäste E MT1911E1 2x2,0+1,0 m E-fäste 10 SAB ELTEKNIK AB TEL INFO@SABP.SE

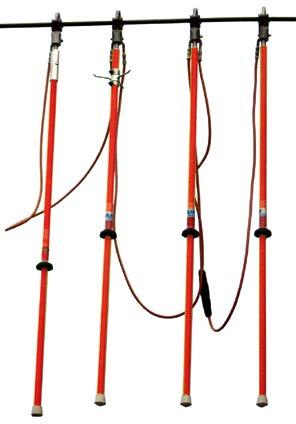

11 Linjejordningar Linjejordning RGLF RGLF 3 för fasanslutning: 3 st manöverstänger, längd 1,5 m. En stång kan användas till spänningsprovare 3 st donklämmor med snabb trapetsgänga för lina max 329 mm² 2 st donlinor, längd 2,5 meter 1 st jordlina, 1,5 m, med snabbkoppling för anslutning av jordlina eller en fjärde stång RGLF 1 för jordanslutning består av: 1 st manöverstång med jordklämma lika som RGLF3 1 st jordlina med bajonettkontakt Nedre bilden visar upphängningskrokarna helt i stål och snäppfästet på den löstagbara stången för till exempel spänningsprovare. Stängerna är skumfyllda och tillverkade enligt standard EN SAB nr E nr Modell Benämning Stång Vikt, kg E RGLF3/25 Linjejordning med tre stänger 25 mm² 2+2,5+1 m 1,5 m 9 kg E RGLF1/25 Jordtagsstång 25 mm² 1.5 m 1,5 m 3 kg E RGLF3/35 Linjejordning med tre stänger 35 mm² 2+2,5+1 m 1,5 m 9 kg E RGLF1/35 Jordtagsstång 35 mm² 1,5 m 1,5 m 3 kg E RGLF3/50 Linjejordning med tre stänger 50 mm² 2+2,5+1 m 1,5 m 9 kg E RGLF1/50 Jordtagsstång 50 mm² 1,5 m 1,5 m 3 kg Linjejordning S-GLF S-GLF 3. består av: 3 st GLF-klämmor, som klarar lina max 329 mm², med bajonett för JGS gripsökare (Stålskog) 2 st donlinor, längd 2,0 meter 1 st jordlina, 1,5 m, med snabbkoppling för anslutning av jordledare med klämma. SAB nr Typ Area, mm² Stång Vikt, kg S-GLF3/25 25 MGV U S-GLF3/35 35 MGV U S-GLF3/50 50 MGV U 24 SAB ELTEKNIK AB TEL INFO@SABP.SE 11

12 Jordledare Jordledare med MT1911E1 klämma För anslutning på: 3-fas seriejordning för Kulbult och rundledare För anslutning på: Kulbult mm Rund ledare 5-20 mm Satsen innehåller: 1 st Donklämmor MT1911E1 med bajonett som passar manöverstång med E-fäste 1 st Donlina Manöverstång beställs separat Manöver- SAB nr E nr Icc (ka/s) Area mm² Klämmor Linlängd stång E MT1911E1 1,0 m E-fäste E MT1911E1 1,0 m E-fäste E MT1911E1 1,0 m E-fäste Jordledare med RGLF-stång För anslutning på: Rund ledare max 329 mm² och balk Satsen innehåller: RGFL-klämma på kort glasfiberstång Donlina DIX-hona snabbkoppling SAB nr E nr Linarea, mm² Klämmor Linlängd st RGLF på 0,5 m stång 16,0 m st RGLF på 0,5 m stång 16,0 m st RGLF på 0,5 m stång 16,0 m Jordledare med MT8401-klämma För anslutning på: Rund ledare max 329 mm², balk eller kula. Satsen innehåller: MT8401 jordklämma Donlina DIX-hona snabbkoppling SAB nr E nr Linarea, mm² Klämmor Linlängd E st MT ,0 m E st MT ,0 m E st MT ,0 m Jordledare på vinda Siliconisolerad Cu-ledare på en roterande vinda. Vindan är en del i ledaren och har integrerad jordskruv. Man fäster vindan på ett jordtag och låter den rulla ut linan vartefter man klättrar upp i stolpen. Efter användandet lindar man tillbaka ledaren och får ett smidigt paket att handskas med. SAB nr Linarea, mm² Linlängd 60MT ,0 m 60MT ,0 m 12 SAB ELTEKNIK AB TEL INFO@SABP.SE

13 Linjejordning Linjejordning 6613 Enligt IEC Automatiska donklämmor, MT613, som sitter på ett montagehuvud. Klämmorna är fjäderbelastade och utlöser när klämman når ledaren. Donklämman lossas enkelt genom att dra den från linan. Innehåll: MT st Automatklämmor MT613 3 st Donlina 35 mm², längd 2,75 m 1 st Manöverhuvud 1 st Vinda med 16 mm² jordlina, 16 m 1 st Bärväska MT st Automatklämmor MT613 3 st Donlina 95 mm², längd 2,75 m 1 st Jordlina 35 mm², längd 16 m 1 st Jordklämma MT st Bärväska Manöverstång beställs separat Modell Märkström Vikt, kg 60MT ka/s 60MT ,5 ka/s Teknisk specifikation Modell Märkström Donlina Jordlina Passar ledare Manöverstång 60MT6613 8kA/s 35 mm 2 16 mm 2 Ø 5-30 mm CE421C 60MT kA/s 95 mm 2 35 mm 2 Ø 5-30 mm CM4, CM5, CM7 SAB ELTEKNIK AB TEL INFO@SABP.SE 13

14 Ställverksjordningar 3-fas jordningsdon för kulbult och rund ledare. Enligt IEC För anslutning på: Kulbult Rund ledare Satsen innehåller: 3 st donklämmor 3 st siliconisolerade donlinor med längd 1,5 m. 1 st jordlina, längd 2,5 m. 1 st jordklämma 1 st förvaringslåda Manöverstång beställs separat Modell Icc (ka/1sek) För kulbult Klämmor Linor Manöverstång 60MT Ø 20 mm och dia mm 3 st MT1911E 3 st 95 mm² CF540E 1 st MT st 35 mm² 60MT Ø 25 mm och dia mm 3 st MT1921E 1 st MT st 150 mm² 1 st 50 mm² CF540E 3-fas jordningsdon för skena och rund ledare. Enligt IEC För anslutning på: Skena Rund ledare Satsen innehåller: 3 st donklämmor 3 st siliconisolerade donlinor med längd 1,5 m. 1 st jordlina, längd 2,5 m. 1 st jordklämma 1 st förvaringslåda Modell Icc (ka/1sek) Anslutning Klämmor Linor Manöverstång MT Ø 5-35 mm mm 5-40 mm MT Ø 5-16 mm 0-16 mm 40x16 mm Ø 5-28 mm 3 st MT815C 1 st MT st MT812C 3 st MT813C 3 st MT814C 1 st MT st 95 mm² 1 st 35 mm² 3 st 50 mm² 1 st 25 mm² CE421C CE421C 14 SAB ELTEKNIK AB TEL INFO@SABP.SE

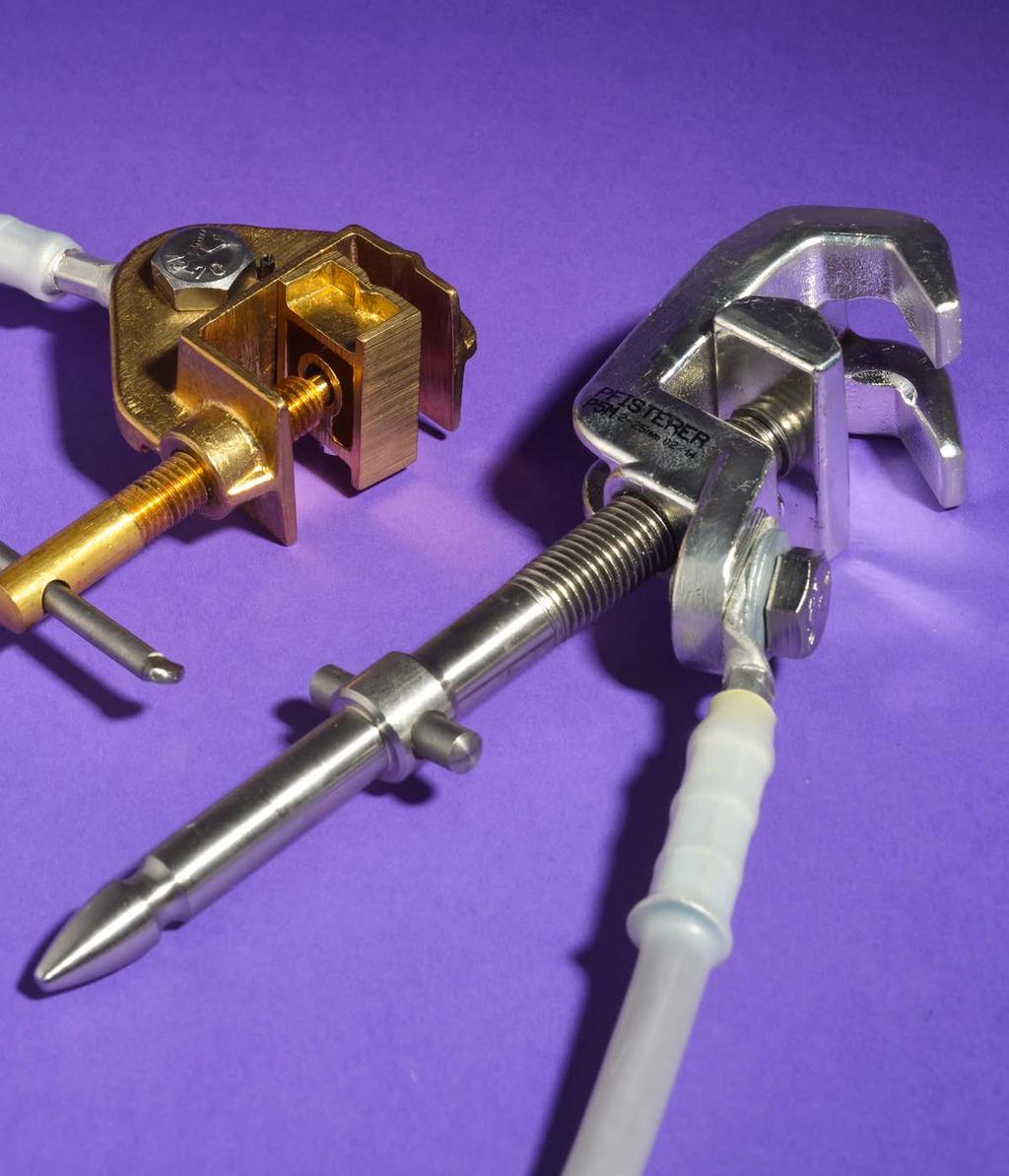

15 Donklämmor Donklämmor Klämmor tillverkade i aluminium, utom modell MT814, MT1911 och MT1921, som är gjorda i brons. Se nedan för förklaring om de olika infästningarna mot manöverstång. Modell Anslutning Dimension Vikt, kg MT812C 5-16 mm rund 35x79x143 0,32 kg 0-16 mm flat MT813C 40x16 mm flat 35x79x169 0,33 kg MT814C 5-32 mm rund 90x75x210 0,66 kg MT815C 5-35 mm rund 44x100x180 0,65 kg MT815S 5-35 mm flat MT1911E1 För kulbult dia mm 0,58 kg och rund ledare 5-20 mm MT1921E1 För kulbult dia mm 0,69 kg och rundledare mm mm rund GLF för JGS 0,30 kg (Stålskogs gripsökare) mm rund GLF för KP stång 0,30 kg mm rund samt 20 och 25 mm kula mm rund samt 20 och 25 mm kula UKP för JGS (Stålskogs gripsökare) UKP för KP stång MT mm rund MT734 för JGS (Stålskogs gripsökare) 0,30 kg 0,30 kg 0,80 kg Vi kan erbjuda ett antal adapters för att kunna ansluta olika klämmor mot olika stänger Infästning mot stång C K E S A eller B Hexagonal Universal Boyonet Clamp-stick Major Serie CM4,7 SAB ELTEKNIK AB TEL INFO@SABP.SE 15

16 Kontaktdon mot jord, kulbultar, linor Jordklämmor Tillverkade i koppar/brons, för anslutning på kula och rund ledare. Modell Jordlina Infästning Vikt, kg MT8401 Max 35 mm² Ø 6-25 mm 0-25 mm 0,48 kg MT841 Max 50 mm² Ø 6-25 mm 0-30 mm 0,48 kg Jordklämmor Tillverkade i koppar/brons, för anslutning på kula och rund ledare. Modell Infästning Vikt, kg MT1911 För anslutning på kula dia. 20 mm och rund ledare 8-18 mm. 0,58 kg MT1921 För anslutning på kula dia. 25 mm och rund ledare mm. 0,69 kg Kulbult Enligt IEC Modell Kuldiameter Infästning Vikt, kg MT2951 Ø 20 mm Inv. gänga M12 0,13 kg MT29511 Ø 20 mm Bult M12 L=35 mm 0,18 kg MT29512 Ø 20 mm Bult M12 L=45 mm 0,20 kg MT3951 Ø 25 mm Inv. gänga M12 0,24 kg MT3952 Ø 25 mm Inv. gänga M16 0,24 kg MT39511 Ø 25 mm Bult M12 L=45 mm 0,30 kg MT39521 Ø 25 mm Bult M16 L=45 mm 0,35 kg Cu-lina Mjuk Cu-lina med transparent siliconmantel. Godkänd enligt standard EN61138 Modell Area Märkström Vikt, kg/m Donlina 25mm² 5 ka/s 0, Donlina 35mm² 7 ka/s 0, Donlina 50mm² 10 ka/s 0, Donlina 70mm² 14 ka/s 0, Donlina 95mm² 19 ka/s 0, Donlina 120mm² 24 ka/s 1, Donlina 150mm² 30 ka/s 1,53 16 SAB ELTEKNIK AB TEL INFO@SABP.SE

17 Anteckningar SAB ELTEKNIK AB TEL

18 Anteckningar

19

20 SAB Elteknik erbjuder ett komplett sortiment av produkter för nätbyggare. Det spelar ingen roll om du jobbar med fiberteknik eller kraftkabel vi tillhandahåller materiel, verktyg, redskap, maskiner, instrument och skydd som underlättar ditt dagliga arbete. Vill du ha tips eller hittar du inte vad du söker? Kontakta oss, vår uppgift är att guida dig till rätt utrustning. SAB Elteknik AB, Överlida Mjöbäcksvägen 2, Överlida Tel , Fax SAB Elteknik AB, Ljusdal Plåtslagargatan 27, Ljusdal Tel , Fax
