1 AMS. Verktyg och skydd 2016 PRODUKTKATALOG Här hittar du allt inom verktyg och skydd för elektriker, från AMS-verktyg till skydd inom Arc Flash. SAB ELTEKNIK AB, MJÖBÄCKSVÄGEN 2, ÖVERLIDA, SAB TEL ELTEKNIK AB 790, TEL FAX ,

2 Innehåll Personligt skydd Isolerad handske CLY 4 Isolerade handskar 4 Handskprovare 5 Skyddshandske CLY i getskinn 5 Förvaring av ISO handskar 5 Skyddshjälm Vertex 5 Skyddshjälm Alveo Best 5 Skyddshuva mot ljusbåge 5 Hjälm med visir 12 cal/cm 2 6 Catu hjälm 6 Skyddsglasögon AMS Transparent 7 Skyddsglasögon AMS Färgade 7 Skyddsglasögon Färgade 7 Räddningsutrustning 8 Portabelt räddningskit 9 Skyddsdukar och mattor Isolerade gummimattor 9 Transparent skyddsduk 9 Klämma för skyddsduk 9 Kabelhättor 9 Isolerade shuntar med penetrerande klämmor Penetrerande klämmor 10 Kontaktdon med kabel 10 Montageverktyg 10 Uttag 10 Kontaktdon insex 10 Kontaktdon M6M 10 Saxar och Tänger Stegsax typ RCS 11 Kaptång med runt skär 11 Kapsax typ U.S 11 Avbitare 11 Kraftavbitare 11 Elektronikavbitare 12 Kombinationstång 12 Kombinationstång iso huvud 12 Böjtång 12 Flacktång 12 Flacktång i komposit 12 Spetstång böjd i komposit med avbitare 13 Skaltång 13 Polygriptång 13 Sexkanthylsor 1/2 16 Insex hylsa 3/8 17 Insex hylsa 1/2 17 Blocknycklar U nyckel 17 Ringnyckel 18 Skiftnyckel Bacho 18 Spärringnyckel 18 Mejslar Spårskruvmejsel 19 PH-Phillips mejsel Futur II 19 PZ-Pozidrive mejsel Futur II 19 Mejselsats 1000V 19 Magasinmejsel med magnethållare 1/4 20 Insexmejsel Futur II 20 Hylsmejsel Futur II 20 TORX mejsel Futur II 21 Insexmejsel vinklad 21 Insex T-handtag 21 T-handtag Insex T-handtag 22 Insex T-handtag 22 Hylsnyckel T-handtag 22 Passkontaktnycklar Passkontaktnyckel 23 Övrigt Spegel 23 Mothållsverktyg Skruvskarvrör 23 Blindsäkringar 23 AMS Satser AMS sats STF 24 AMS sats SVEL 25 AMS sats VSS 26 Verktygsportfölj Alu 26 Verktygsväska AMS läder 26 Stegar Hisstege Glasfiber 27 Glasfiberstege Dubbel 27 Helisolerad Glasfiberstege 27 Knivar och Sågar Kabelkniv med skida 14 Kabelkniv 14 Kabelkniv iso blad 14 Kabelkniv iso blad 14 Bågsåg 14 Spärrnycklar och hylsor T Handtag 15 Spärrhandtag 15 Justerbar Momentnyckel 15 Förlängning 15 Sexkanthylsor 3/ SAB ELTEKNIK AB TEL INFO@SABP.SE

3 Livsviktiga verktyg som höjer personsäkerheten Kraven på avbrottsfria elleveranser ökar och det medför stora utmaningar för dig som är montör. Många gånger behöver du utföra underhållsarbeten och byggnation på anläggningar som är spänningssatta. AMS är en förkortning för Arbete Med Spänning. Gedigna kunskaper om metoder och säkerhetskrav är viktiga delar av AMS och lika betydelsefullt är att välja rätt verktyg. Det har vi på SAB Elteknik tagit fasta på. Tack vare nära samarbeten med utbildningsorgan och myndigheter kan vi i ett tidigt skede ta fram nya verktyg och utrustningar som förenklar arbetet och gör din vardag säkrare. Med verktyg och utrustning skräddarsydda för AMS höjer du personsäkerheten. Det gäller även när du jobbar på anläggningar med hög spänning, t.ex. 380 V, eftersom utrustningen är förlåtande och tillåter att du gör små misstag utan att elskador orsakas. Du jobbar isolerat i tre barriärer och kläderna är ljusbågsskyddande och ger extra bra skydd för händer och ansikte. SAB ELTEKNIK AB TEL INFO@SABP.SE 3

4 Personligt skydd Isolerad handske CLY Vi är en av få leverantörer i världen, som kan erbjuda isolerade handskar i cementerat utförande. Denna tillverkningsprocess ger en isolerhandske med suveräna egenskaper: Högre tålighet mot spänning Högre tålighet mot ljusbåge (30 cal/cm2 mot 5-8 cal/cm2 för t.ex. latextillverkade handskar ) Högre komfort Tack vare detta är CLY-handsken tunnare, smidigare och mycket trevligare att arbeta i än handskar i t.ex. latex. Vi vet att energi från en ljusbåge växer extremt ju närmare man befinner sig. Det innebär att handskar utsätts för närmare tiofaldigt högre exponering jämfört med arbetskläder och ansiktsskydd. CLY-handsken tillsammans med getskinnshandsken på nästa sida ger minst 60 cal/ cm2 i styrka mot Arc Flash Tillbehör: Isolerade armskydd för att förlänga ISO-handsken SAB nr E nr Benämning Storlek Längd E Iso handske Svart CLY klass V mm E Iso handske Svart CLY klass V mm E Iso handske Svart CLY klass V mm E Iso handske Svart CLY klass V mm Iso handske Svart CLY klass V mm Iso handske Svart CLY klass V mm Iso handske Svart CLY klass V mm Iso handske Svart CLY klass V mm Iso handske Svart CLY klass 2, V mm Iso handske Svart CLY klass 2, V mm Iso handske Svart CLY klass 2, V mm Iso handske Svart CLY klass 3, V mm Iso handske Svart CLY klass 3, V mm Iso handske Svart CLY klass 3, V mm Iso handske Svart CLY klass 3, V mm Iso handske Svart CLY klass 3, V mm Iso handske Svart CLY klass 3, V mm Isolerade handskar Uppfyller kraven enligt IEC-903 klass M, vilket innebär att handskarna genomgått extra tester gällande hållbarhet mot slitage och mekaniska påkänningar. Tillverkade i latexgummi, 100 % testade. SAB nr E nr Klass Spänning Tjocklek mm Vikt, kg E strl V 1,0 0,20 kg E strl V 1,0 0,20 kg E strl V 1,0 0,20 kg E strl V 1,0 0,20 kg E Innervante bomull, strl L E Innervante bomull, strl S 4 SAB ELTEKNIK AB TEL INFO@SABP.SE

5 Personligt skydd Handskprovare Pneumatisk provutrustning för kontroll av isolerade handskar innan användning. Handsken pumpas upp och doppas i vattenbad. SAB nr E nr Dimension Vikt, kg E x150x160 mm 0,60 kg Skyddshandske CLY i getskinn Skyddshandskar ska användas över Isolerande handskar för att erhålla nödvändigt mekaniskt skydd mot skärskador, skrubbskador och punkteringar. Våra skyddshandskar av getskinn är mjukare och därför mer flexibla och smidiga att arbeta i. Skyddshandskens storlek är anpassad för utvändig dimension på isolerhandsken. SAB nr E nr Benämning Storlek Längd Skyddshandske strl 08 CLY mm ILPG Skyddshandske strl 09 CLY mm ILPG Skyddshandske strl 10 CLY mm ILPG Skyddshandske strl 11 CLY 555 ILPG mm Förvaring av ISO handskar CG35 är en förvaringsbox att skruva på vägg. Levereras med talk. CG36 är en vattentät bärväska med bältesclips. SAB nr E nr Dimension Vikt, kg E CG35 60x210x460 mm 0,73 kg E CG36 60x180x400 mm 0,12 kg SAB nr E nr Typ Vikt, g vit, gul eller röd 345 g Skyddshuva mot ljusbåge Ett komplett Arc Flash skydd mot ansikte och huvud, som aven skyddar andningsvagar mot heta och farliga gaser och smalt metall. Det gula glaset i visiret ar imfritt och ger god sikt, även i sidled. I och med att huvan inte ar integrerad med hjalm ar den CE märk och klassad enligt GS-ET-29 klass 2. Huvan ar tillverkad i INDURA och klarar en ljusbåge på -14 cal/cm2 ( ATPV enligt ASTM F2178 ) SAB nr E nr Beskrivning Vikt, kg 64CLY RB E Ljusbågstestad Huva 0,2 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 5

6 Personligt skydd Hjälm med visir 12 cal/cm 2 AS1200HT är vår senaste nyhet och klarar ATPV klass 12 cal/cm 2, hjälm och visir är samtestat. Visiret har en unik funktion och kan vikas upp till ett balanserat läge över hjälmen. Hakskyddet förhindrar värme och partiklar att tränga in under visiret. Skärmen är konstruerad med nanoteknik för att ge bättre sikt med behållen styrka mot ljusbåge och kan bytas enkelt utan verktyg. Visiret har ventilationskanaler, som förhindrar imma och ger renare inandningsluft utan att försämra motståndet mot heta gaser. På visirets led finns fästen för att montera arbetsbelysning. SAB nr Modell Beskrivning Vikt, kg 64CLY540AS1200HT Hjälm AS1200HT ATPV testad till 12 cal/cm 2 ** 0,50 kg 64CLY Huva CLY581 EN , EN531AB1C1, ASTM ,1 cal/cm 2 0,12 kg **provningar för EN klassificering pågår Catu hjälm Säkerhetshjälm med LJUSBÅGEintegrerat visir och haklapp. Haklappen förhindrar att ljusbågen tränger in under visiret. Visiret är godkänt enligt nedan standarder. IEC klass 2 (7kA-500ms 300mm-Energy cal/cm²)gs-et 29. IEC cal/cm² ATPV värde. Hjälmen är godkänd enligt nedan standarder. IEC V EN V AC, 1500V DC. SAB nr Modell Beskrivning Vikt, gram 70MO180ARC12 Ljusbågstestad hjälm med visir och haklapp 12 cal/cm² 790 gram 6 SAB ELTEKNIK AB TEL INFO@SABP.SE

7 Personligt skydd Skyddsglasögon AMS Transparent Skyddar mot UV strålning. Uppfyller kraven enl. EN 166. Levereras med fodral. SAB nr E nr Vikt, kg ,03 kg Skyddsglasögon AMS Färgade Skyddar mot UV strålning. Uppfyller kraven enl. EN 170. Levereras med fodral SAB nr E nr Vikt, kg ,03 kg Skyddsglasögon Färgade Att använda utanpå vanliga glasögon. Skyddar mot UV strålning. Uppfyller kraven enl. EN 170. Levereras med fodral. SAB nr E nr Vikt, kg ,04 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 7

8 Räddning Räddningsutrustning Komplett för räddning i miljöer med högspänning. Alla tillbehör levereras monterade på en tavla att fästa på vägg. Räddningskrok med stång och monterad spänningsprovare för att rycka loss skadad person Kapsax med isolerande handtag Isolerad pall Isolerade handskar Isolerade ytterskor SAB nr E nr Dimension Vikt, kg 60CZ54R 840 x 750 mm 21,0 kg Portabelt räddningskit Komplett för räddning i miljöer med högspänning. Kompakt och anpassat för transport och förvaring i fordon. Lämpligt för räddningsfordon mm. Isolerad pall (lådans lock) Teleskopisk ISO-stång Spänningsprovare Räddningskrok Isolerad kapsax Isolerade handskar Isolerade stövlar Talk SAB nr E nr Dimension Vikt, kg 60CZ53R 71 x 57 x 24 cm 18,50 kg 8 SAB ELTEKNIK AB TEL INFO@SABP.SE

9 Skyddsdukar och mattor Isolerade gummimattor Tillverkade av högkvalitivt isolerande gummi SAB nr E nr Spänning Tjocklek Dimension Vikt, kg 64MP E kv 3 mm 1,0 x 10,0 m 32 kg 64MP E kv 3 mm 1 x 5 m 16 kg 64MP4211 E kv 3 mm 1 x 1 m 3 kg 64MP ,5 kv 3 mm 1 x 10 m 49 kg Isolerade Skyddsdukar För beröringsskydd i skåp, apparater och friledning. Fästes med klämma. SAB nr E nr Benämning Tjocklek Dimension Vikt, kg 64MP3512 E Isoleringsduk IEC ,3 mm 1,3 x 12,5 m 6,6 kg Transparent skyddsduk 0,5 mm 1,3 x 10 m 8 kg Transparent skyddsduk 0,5 mm 1,3 x 25 m 20 kg Transparent skyddsduk 0,5 mm 1,3 x 50 m 40 kg E Transparent isoleringsduk 0,5 mm 1,3 x 1 m 0,8 kg märkt E Siliconklädd skyddsduk 1,2 mm 1,15 x 1 m 1,1 kg E Siliconklädd skyddsduk 1,2 mm 1,15 x 10 m 11 kg Klämma för skyddsduk Isolerad klämma SAB nr E nr Dimension E Plast/Plastic, öppning Ø = 45 mm Plast/Plastic, öppning Ø = 65 mm Kabelhättor Självlåsande isolerade ändhättor för kabel. SAB nr E nr Dimension Design Vikt, kg E x 40 mm, röd Rak, manschett 0,01 kg B E x 40 mm, blå Rak, manschett 0,01 kg V E x 40 mm, grå Rak, manschett 0,01 kg x 60 mm, röd Rak, manschett 0,01 kg x 100 mm, röd Rak, manschett 0,01 kg x 110 mm, röd Rak, manschett 0,01 kg x 130 mm, röd Rak, manschett 0,02 kg x 150 mm, röd Rak, manschett 0,02 kg x 185 mm, röd Rak, manschett 0,02 kg x 100 mm röd Konisk 0,01 kg x 50 mm, röd Konisk 0,01 kg B 4 x 50 mm, blå Konisk 0,01 kg V 4 x 50 mm, vit Konisk 0,01 kg x 60 mm, röd Konisk 0,01 kg x 30 mm, röd Konisk 0,01 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 9

10 Penetrerande klämmor, isolerade shuntar Penetrerande klämmor Fyra penetrerande klämmor för kabel mm 2. Det finns klämmor för att täcka mm 2 kabel. Klämmorna har 8 mm uttag för shuntdon samt D4mm uttag för mätutrustning. Varje klämma kan fasmärkas genom att vred. Uppfyller EN samt EN och klarar kortslutning 5 ka/0,2 sek. SAB nr E nr Dimension För mm För mm 2 Kontaktdon med kabel Shuntkablarna har en längd på 3 meter och är testade U/U0 1,8/3 kv, för 200 A i 60 minuter, för 250 A i 15 minuter. Kabeln är dubelisolerad och klarar 8 ka i 0,2 sekunder samt 1,3 Ka i 60 sekunder. Shuntkablarna uppfyller normen EN/IEC 60900:2004 (in Anlehnung) - DIN EN (in Anlehnung) - IEC Klasse 5. Den dubbelisolerade klämman klarar samma belastningar, som kabeln och uppfyller EN/IEC 60900:2004 samt DIN EN SAB nr E nr Dimension Plast/Plastic, öppning Ø= 45 mm Montageverktyg Verktyg för att skapa en shuntkontakt med utrustningen nedan med spänning upp till 1000 volt. SAB nr E nr Dimension Vikt, kg x55 mm 0,164 kg Uttag Uttag för shunt och mätning, som anbringas med montageverktyget ovan. SAB nr E nr Dimension Vikt, kg x39 mm 0,06 kg Kontaktdon insex Kontaktdon för insex skruv för att skapa elektrisk kontakt till shuntning och mätning. SAB nr E nr Dimension Storlek Vikt, kg x20 mm SW6 0,034 kg x20 mm SW5 0,030 kg Kontaktdon M6M Kontaktdon för bult och mutter för att skapa elektrisk kontakt till shuntning och mätning. SAB nr E nr Dimension Vikt, kg x19 mm 0,018 kg 10 SAB ELTEKNIK AB TEL INFO@SABP.SE

11 Saxar och tänger Stegsax typ RCS Smidiga kapsaxar med hög prestanda för Cu och Al kabel. Klarar diametrar upp till 85 mm. Isolerade handtag. SAB nr E nr Längd, mm Kapacitet Vikt, kg Ø 62 mm 2,20 kg Ø 85 mm 3,15 kg Kaptång med runt skär För Al och Cu. Det runda skäret ger hög kapacitet och kabeln behåller sin runda form efter kapning. SAB nr E nr Längd, mm Kapacitet Vikt, kg Ø 16 mm 0,22 kg Ø 18 mm 0,40 kg Kapsax typ U.S Robust kapsax för extrema förhållanden. För Cu och Al. SAB nr E nr Längd, mm Kapacitet Vikt, kg Ø 20 mm 0,57 kg Avbitare SAB nr E nr Längd, mm Typ Vikt, kg ,23 kg ,26 kg ISO huvud 0,24 kg ISO huvud 0,28 kg Kraftavbitare SAB nr E nr Längd, mm Vikt, kg ,34 kg ,46 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 11

12 Tänger Elektronikavbitare SAB nr E nr Längd, mm Kapacitet Vikt, kg ,07 kg Kombinationstång SAB nr E nr Längd, mm Kapacitet Vikt, kg Ø 10 mm 0,27 kg Ø 12 mm 0,29 kg Ø 13 mm 0,36 kg Kombinationstång iso huvud SAB nr E nr Längd, mm Kapacitet Vikt, kg E Ø 12 mm 0,29 kg E Ø 13 mm 0,39 kg Böjtång SAB nr E nr Längd, mm Typ Vikt, kg Normal käft 0,19 kg Lång käft 0,17 kg Flacktång SAB nr E nr Längd, mm Typ Vikt, kg Normal käft 0,20 kg E ISO huvud normal käft 0,22 kg Lång käft 0,16 kg E ISO huvud lång käft 0,18 kg Flacktång i komposit SAB nr E nr Längd, mm Typ Vikt, kg Normal käft 0,10 kg 12 SAB ELTEKNIK AB TEL INFO@SABP.SE

13 Tänger Spetstång böjd i komposit med avbitare SAB nr E nr Längd, mm Typ Vikt, kg Vinklad spets 0,11 kg Skaltång SAB nr E nr Längd, mm Typ Vikt, kg mm dia 0,18 kg ISO huvud 5-10 mm dia 0,18 kg Polygriptång SAB nr E nr Längd, mm Typ Vikt, kg ,23 kg ,37 kg Steglös justering 0,59 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 13

14 Knivar och Sågar Kabelkniv med skida SAB nr E nr Längd, mm Blad längd Vikt, kg mm 0,06 kg Kabelkniv SAB nr E nr Längd, mm Blad längd Vikt, kg mm 0,08 kg Kabelkniv iso blad SAB nr E nr Längd, mm Blad längd Vikt, kg mm 0,08 kg Kabelkniv iso blad SAB nr E nr Längd, mm Blad längd Vikt, kg mm 0,07 kg Bågsåg SAB nr E nr Längd, mm Benämning Vikt, kg E ,66 kg E Reservblad 0,17 kg 24/32 14 SAB ELTEKNIK AB TEL INFO@SABP.SE

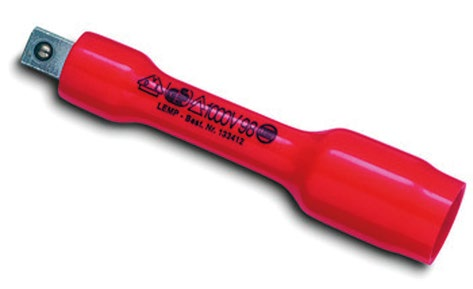

15 Spärrnycklar och hylsor T handtag Patenterad låsning av hylsan SAB nr E nr LxB / LxW Blad längd Vikt, kg E x200 mm 3/8 0,35 kg E x200 mm 1/2 0,38 kg E x195 mm 3/8 0,25 kg E x195 mm 1/2 0,42 kg Spärrhandtag SAB nr E nr L x H Blad längd Vikt, kg E x70 mm 3/8 0,31 kg E x80 mm 1/2 0,66 kg Justerbar Momentnyckel Önskat moment ställs in med vred på handtaget med tydlig momentskala. Uppnått moment visas genom ljud och knäppningar i handtaget. SAB nr E nr L x H Storlek Moment Vikt, kg E x75 mm 1/ Nm 0,95 kg E x75 mm 3/ Nm 0,90 kg E x75mm 1/ Nm 1,30 kg Förlängning Låser hylsan automatiskt när förlängningen fästes i handtaget. SAB nr E nr Längd, mm Storlek Vikt, kg /8 0,14 kg /8 0,30 kg /2 0,20 kg /2 0,40 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 15

16 Spärrnycklar och hylsor Sexkanthylsor 3/8 Standardhylsan har djup 40 mm och finns i både hex och dubbel-hex. Lång har djup 70 mm. Standart Strl Hex Dbl. Hex Vikt, gram SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW23 SW SW27 SW30 Lång Hex Vikt, gram Sexkanthylsor 1/2 Standardhylsan har djup 40 mm och finns i både hex och dubbel-hex. Standart Strl Hex Dbl. Hex Vikt, gram SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SW SAB ELTEKNIK AB TEL INFO@SABP.SE

17 Hylsor och blocknycklar Insex hylsa 3/8 SAB nr E nr Storlek Längd, mm Vikt, kg SW ,05 kg SW ,06 kg SW ,06 kg SW ,07 kg SW ,07 kg SW ,07 kg SW ,08 kg SW ,10 kg SW ,11 kg SW ,12 kg SW ,13 kg SW ,14 kg Insex hylsa 1/2 U nyckel SAB nr E nr Storlek Längd, mm Vikt, kg SW ,06 kg SW ,06 kg SW ,07 kg SW ,07 kg SW ,07 kg SW ,10 kg SW ,12 kg SW ,14 kg SW ,10 kg SW ,10 kg SW ,12 kg SW ,15 kg SAB nr E nr Storlek Längd, mm Vikt, kg ,02 kg ,02 kg ,02 kg ,02 kg ,03 kg ,03 kg ,04 kg ,05 kg ,05 kg ,06 kg ,08 kg ,08 kg ,10 kg ,10 kg ,16 kg ,19 kg ,24 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 17

18 Blocknycklar Ringnyckel SAB nr E nr Storlek Längd, mm Vikt, kg ,04 kg ,05 kg ,06 kg ,06 kg ,09 kg ,10 kg ,10 kg ,10 kg ,10 kg ,16 kg ,18 kg ,20 kg ,20 kg ,30 kg ,30 kg ,30 kg Skiftnyckel Bacho SAB nr E nr Öppning Längd, mm Vikt, kg E mm 110 0,14 kg E mm 160 0,19 kg E mm 210 0,26 kg E mm 260 0,40 kg E mm 310 0,90 kg E mm 360 1,23 kg E mm 450 1,90 kg Spärringnyckel Dubbelsidig nyckel, som släpper igenom bulten. SAB nr E nr Öppning Längd, mm Vikt, kg E x 17 mm 220 x 15 0,28 kg x 18 mm 220 x 15 0,40 kg E x 19 mm 240 x 15 0,40 kg x 24 mm 240 x 15 0,50 kg 18 SAB ELTEKNIK AB TEL INFO@SABP.SE

19 Mejslar Spårskruvmejsel Härdat blad enligt DIN5264. Isolerat skaft. Chrome vanadium. SAB nr E nr Storlek Längd, mm Vikt, kg ,03 kg ,04 kg , ,06 kg , ,08 kg ,12 kg ,19 kg PH-Phillips mejsel Futur II Härdat blad enligt DIN5264. Isolerat skaft. Chrome vanadium. SAB nr E nr Storlek Längd, mm Vikt, kg /135 0,03 kg /170 0,04 kg /200 0,07 kg /250 0,14 kg /317 0,25 kg PZ-Pozidrive mejsel Futur II Härdat blad enligt DIN5264. Isolerat skaft. Chrome vanadium. SAB nr E nr Storlek Längd, mm Vikt, kg /135 0,03 kg /170 0,04 kg /200 0,07 kg /250 0,14 kg Mejselsats innhållande 6 st Mejslar 1000V Slimline, smidiga mejslar som passar bra i plintarna SAB nr 6421SATS E nr Slimline Mejselset 1000 V SAB ELTEKNIK AB TEL INFO@SABP.SE 19

20 Mejslar Magasinmejsel med magnethållare 1/4 Magasin i handtaget med 6 bits. Spår 4,5 + 6,5 + 8,0. PH1 + PH2 + PH3 SAB nr E nr Längd, mm Vikt, kg /230 0,20 kg Insexmejsel Futur II Chrome Vanadium Härdat stål Rundad sexkant lätt att anbringa Isolerat skaft SAB nr E nr Storlek Längd, mm Vikt, kg ,0 60/135 0,03 kg ,5 60/135 0,03 kg ,0 75/155 0,04 kg ,0 75/155 0,05 kg ,0 75/165 0,08 kg ,0 100/200 0,10 kg ,0 100/210 0,15 kg Hylsmejsel Futur II Chrome Vanadium Härdat stål Rundad sexkant lätt att anbringa Isolerat skaft SAB nr E nr Storlek Längd, mm Vikt, kg ,0 125/215 0,05 kg ,0 125/215 0,05 kg ,5 125/215 0,05 kg ,0 125/215 0,07 kg ,0 125/225 0,09 kg ,0 125/225 0,09 kg ,0 125/225 0,10 kg ,0 125/225 0,12 kg ,0 125/235 0,15 kg ,0 125/235 0,16 kg ,0 125/235 0,17 kg 20 SAB ELTEKNIK AB TEL INFO@SABP.SE

21 Mejslar, T-handtag Torx mejsel Futur II SAB nr E nr Storlek Mått A, mm Skruv Längd, mm Vikt, kg T10 2,74 M3-M3,5 60/135 0,03 kg T15 3,27 M4-M5 80/170 0,05 kg T20 3,86 M4-M5 80/170 0,05 kg T25 4,43 M4,5-M5 80/170 0,05 kg T30 5,52 M6 100/200 0,09 kg Insexmejsel vinklad SAB nr E nr Höjd, mm Storlek Längd, mm Vikt, kg , ,03 kg , ,04 kg , ,04 kg , ,07 kg Insex T-handtag SAB nr E nr Nm Dimension Storlek Vikt, kg x95 mm 4,0 0,10 kg x95 mm 5,0 0,10 kg x95 mm 6,0 0,11 kg x95 mm 8,0 0,12 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 21

22 Mejslar, passkontaktnycklar Insex T-handtag SAB nr E nr Nm Dimension Storlek Vikt, kg x90 mm 5,0 0,11 kg x90 mm 5,0 0,11 kg x90 mm 6,0 0,11 kg x90 mm 8,0 0,11 kg Hylsnyckel T-handtag SAB nr E nr Dimension Storlek Vikt, kg x160 mm 10 0,31 kg x160 mm 11 0,33 kg x160 mm 12 0,35 kg x160 mm 13 0,36 kg Lång modell x160 mm 10 0,37 kg x160 mm 11 0,38 kg x160 mm 12 0,40 kg x160 mm 13 0,42 kg 22 SAB ELTEKNIK AB TEL INFO@SABP.SE

23 Passkontaktnycklar, övrigt Passkontaktnyckel SAB nr E nr Beskrivning A svart med kniv för bottenplatta 0,10 kg A röd 0,06 kg Spegel Helt isolerad med böjligt skaft. SAB nr E nr Längd, mm Vikt, kg ,32 kg Mothållsverktyg Skruvskarvrör Verktyg att använda till Skruvskarvhylsor. SAB nr E nr Dia, mm Längd, mm Vikt, kg ,30 kg Blindsäkringar Industri Röd blindsäkring med varningstext och special nyckelgrepp med möjlighet att plombera, att användas vid blockering under arbete. Antilux Svart blindsäkring för permanent blockering av anläggning, special nyckelgrepp, möjlighet att plombera. SAB nr E nr Beskrivning Vikt, kg Industri för gänga II E27 0,05 kg Industri för gänga III E33 0,05 kg Nyckel för Industri Blindsäkring 0,05 kg Antilux för gänga II E27 0,05 kg Antilux för gänga III E33 0,05 kg Nyckel för Antilux blindsäkring 0,05 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 23

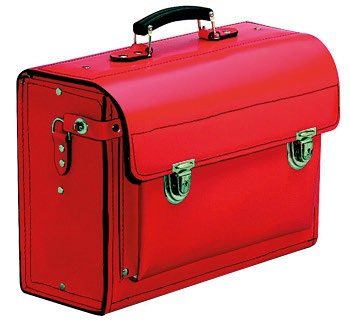

24 AMS Satser AMS sats STF Komplett läderportfölj med plats för samtliga verktyg. Handskar, dukar och mattor förvaras i separata fack. Verktygen sitter väl skyddade. Satsen är framtagen för kabelskåp och kopplingsskåp. SAB nr E nr Vikt, kg 64SATS01 E Komplett sats 7,00 kg SAB nr Antal Innehåll Kabelkniv 180 mm Spårmejsel Futur II 3x100 mm Spårmejsel Futur II 4x100 mm Spårmejsel Futur II 5,5x125 mm PH mejsel Futur II Nr: 1x80 mm PH mejsel Futur II Nr: 2x100 mm PZ mejsel Futur II Nr: 1x75 mm PZ mejsel Futur II Nr: 2x100 mm Sidavbitare 160 mm Flacktång lång Spärrhandtag ½ Hylsa 12 mm Hylsa 13 mm Hylsa 13 mm Hylsa 14 mm STD.HEX Ringnyckal 11x115 mm Vinklad insexmejsel 5 mm Vinklad insexmajsel 6 mm Spårskruvmejsel med hållare 5x Plastklämma 45 mm Isoleringsduk 1x1 m 64MP Isoleringsmatta 1x1 m ISO Handske strl Innervante i bomull L Verktygsportfölj 24 SAB ELTEKNIK AB TEL INFO@SABP.SE

25 AMS Satser AMS sats SVEL Komplett satslagd läderportfölj med plats för samtliga verktyg. Handskar, dukar och mattor förvaras i separata fack. Verktygen sitter väl skyddade. Satsen är speciellt framtagen för Kabelskåpsarbeten av SVEL. SAB nr E nr Vikt, kg 64SATS02 E Komplett sats 7,00 kg SAB nr Antal Innehåll Kabelkniv 180 mm Spårmejsel Futur II 3x100 mm Spårmejsel Futur II 4x100 mm Spårmejsel Futur II 5,5x125 mm PH mejsel Futur II Nr: 3x150 mm PH mejsel Futur II Nr: 4x200mm PZ mejsel Futur II Nr: 1x75 mm PZ mejsel Futur II Nr: 2x100 mm Spårmejsel med hållare 5x Sidavbitare 160 mm Flacktång med lång nos Skaltång 165 mm ISO huvud Hylsmejsel Futur II 8x125 mm Hylsmejsel Futur II 11x125 mm Spärrhandtag ½ Hylsa 12 mm Hylsa 13 mm Hylsa 14 mm Ringnyckel 11x115 mm Vinklad insexmejsel Vinklad insexmejsel T.handtag insex 5 mm T-handtag insex 6 mm T-handtag insex 8 mm Plastklämma 45 mm Plastklämma 65 mm Passkontaktnyckel Kabeländhätta 5 mm Kabeländhätte 10 mm Kabeländhätta 20 mm Verktygsportfölj SAB ELTEKNIK AB TEL INFO@SABP.SE 25

26 AMS Satser, väskor AMS sats VSS Enkelt grundkit i satslagd aluminium portfölj med plats för samtliga verktyg. Handskar, dukar och mattor förvaras i separata fack. Verktygen sitter väl skyddade. Satsen är speciellt framtagen av Vattenfall Service. SAB nr E nr Vikt, kg 64SATS10 E Komplett sats 4,00 kg SAB nr Antal Innehåll Spårmejsel Futur II 3x100 mm Spårmejsel Futur II 4x100 mm Spårmejsel Futur II 5,5x125 mm Spårmejsel Futur II 6,5x150 mm PZ mejsel Futur II Nr: 1x75 mm PZ mejsel Futur II Nr: 2x100 mm Magasinmejsel med magnet Innervante str L ISO handske str Plastklämma 45 mm 64MP Isoleringsmatta 1x1 m Sidavbitare 160 mm Flacktång Hylsmejsel Futur II 10x125 mm Verktygsportfölj Verktygsportfölj Alu Fack i bottendel och verktygshållare i lock. SAB nr E nr Mått LxBxH, mm Vikt, kg x 330 x 160 1,70 kg Verktygsväska AMS läder Verktygsväska i läder av hög kvalité med fack för verktyg, isoleringsmatta och handskar t.ex. SAB nr E nr Mått LxBxH, mm Vikt, kg x 195 x 160 4,00 kg 26 SAB ELTEKNIK AB TEL INFO@SABP.SE

27 Stegar Hisstege Glasfiber Säkerhetsstege med komfortabel höjdinställning via rep och trissa. Effektivt skydd vid arbeten i elektriska anläggningar tack vare isolerade stegsidor av glasfiberförstärkt plast. SAB nr E nr Längd Vikt, kg ,2 m 30,4 kg ,3 m 35,2 kg ,2 m 38,4 kg ,2 m 42,6 kg Glasfiberstege Dubbel Säkerhetsstege för särskilda arbetsuppgifter. Effektivt skydd vid arbeten i elektriska anläggningar tack vare isolerade stegsidor av glasfiberförstärkt plast. SAB nr E nr Längd Vikt, kg ,9 m 21,4 kg ,0 m 25,2 kg Helisolerad Glasfiberstege Säkerhetsstege för särskilda arbetsuppgifter. Effektivt skydd vid arbeten i elektriska anläggningar tack vare isolerade stegsidor av glasfiberförstärkt plast. SAB nr E nr Längd Vikt, kg E ,9 m 5,6 kg E ,0 m 8,6 kg E ,2 m 11,6 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 27

28 SAB Elteknik erbjuder ett komplett sortiment av produkter för nätbyggare. Det spelar ingen roll om du jobbar med fiberteknik eller kraftkabel vi tillhandahåller materiel, verktyg, redskap, maskiner, instrument och skydd som underlättar ditt dagliga arbete. Vill du ha tips eller hittar du inte vad du söker? Kontakta oss, vår uppgift är att guida dig till rätt utrustning. SAB Elteknik AB, Överlida Mjöbäcksvägen 2, Överlida Tel , Fax SAB Elteknik AB, Ljusdal Plåtslagargatan 27, Ljusdal Tel , Fax
