DiBos Micro digital videoinspelare - version 8 (EMEA/APR)

Transkript

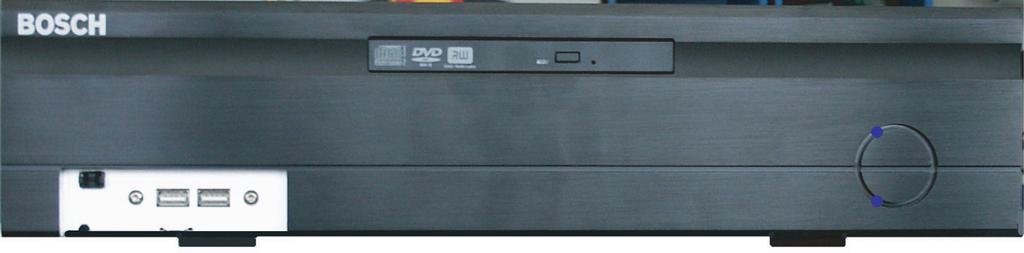

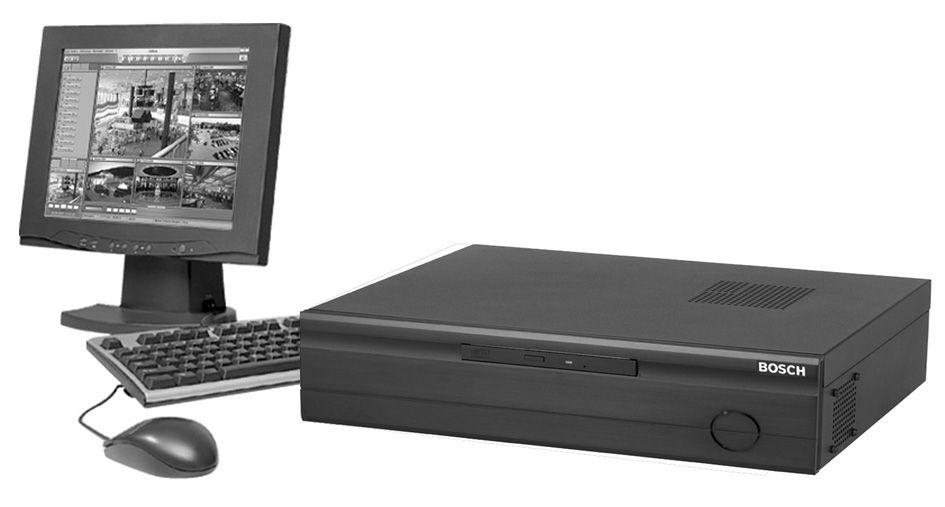

1 CCTV DiBos Micro digital videoinspelare - version 8 (EMEA/APR) DiBos Micro digital videoinspelare - version 8 (EMEA/APR) Hybrid analog/ip MPEG4 digital videoinspelare Modeller för 6 och 12 analoga kameror och upp till 8 ytterligare kodare för nätverkskamera-/video. Visning/inspelning av video vid upplösningarna CIF/ 2CIF/4CIF Fjärråtkomst till webbläsare Detektering av kamerasabotage Kontrollera kameror och AutoDomes med Biphase eller Bilinx DVD-brännare för exportering av videoklipp Fungerar tillsammans med Boschs larmsystem I DiBos Micro används beprövad modern videoinspelning och kommunikationsteknik från Bosch. Videoövervakning förs upp på en högre nivå. Den är en integrerad del av övergripande säkerhetslösningar och har många användningsområden - t.ex. banker, stora återförsäljare, järnvägsstationer, flygplatser, stadskärnor, industrilokaler och kontorsbyggnader. Kunderna kommer åt viktiga bilder och kan dela med sig av informationen snabbare än någonsin tidigare. På så vis får de bättre kännedom om kritiska situationer och kan handla omedelbart. Oberoende av om de befinner sig på plats eller får informationen från ett fjärrnätverk, kan auktoriserad personal snabbt och bekvämt få information så att de kan agera mer effektivt. DiBos har funktioner för direktvisning och inspelning vid upplösningar på upp till 4CIF. Användarna kan lagra bilder upp till 180/150 ips (NTSC/PAL) på 12 kompositvideoingångar. Hela 4 dataströmmar för ljud kan även spelas in på enheter med 12 videokanaler. Upp till 8 ytterligare IP-videokällor kan anslutas. Detta inkluderar funktioner för Bosch IP-kameror (Dinion IP och AutoDome IP), Bosch MPEG4 nätverksvideokodare (VideoJet och VIP X Series) och för JPEG-bilder från olika tillverkare av nätverkskameror. DiBos kan lagra upp till 30/25 ips per ansluten nätverksvideoenhet. Till varje nätverksvideokodare kan ytterligare en ljudkanal läggas till. Förutom från Bosch MPEG4-nätverkskodare, kan DiBos ta emot JPEG-bilder från nätverkskameror från olika tillverkare. I systemet erbjuds avancerade funktioner för visning och mycket hög flexibilitet i inspelning och bildåtkomst. Den verkliga styrkan hos DiBos Micro är snabb, bekväm åtkomst till bilder och information. Om det behövs går det att komma åt bilder och information dygnet runt, varifrån som helst i världen. Det går att kommunicera med och få åtkomst till DiBos Micro från privata och offentliga nätverk. För sådana syften kan systemet anslutas till en stor mängd kringutrustning och system. Med det unika skalbara grafiska användargränssnittet (GUI) kan direktsända och inspelade bilder visas från olika fjärrsystem på en dator eller en annan DiBos Micro. Säkerhetsledningen kan med det här användbara verktyget sköta övervakning på flera platser samtidigt. Kameror och visningslägen kan programmeras eller väljas manuellt. På varje kamera finns fönsterfunktionerna panorera/vinkla/zooma som kan regleras lokalt eller med fjärrstyrning. Bilderna visas med datum/tid, plats, kameranamn samt status för ansluten utrustning som t.ex. detektorer och sensorer. DiBos Micro kan programmeras till att ge automatisk respons för specifika situationer och händelser. I sådana lägen krävs minimal mänsklig inblandning.

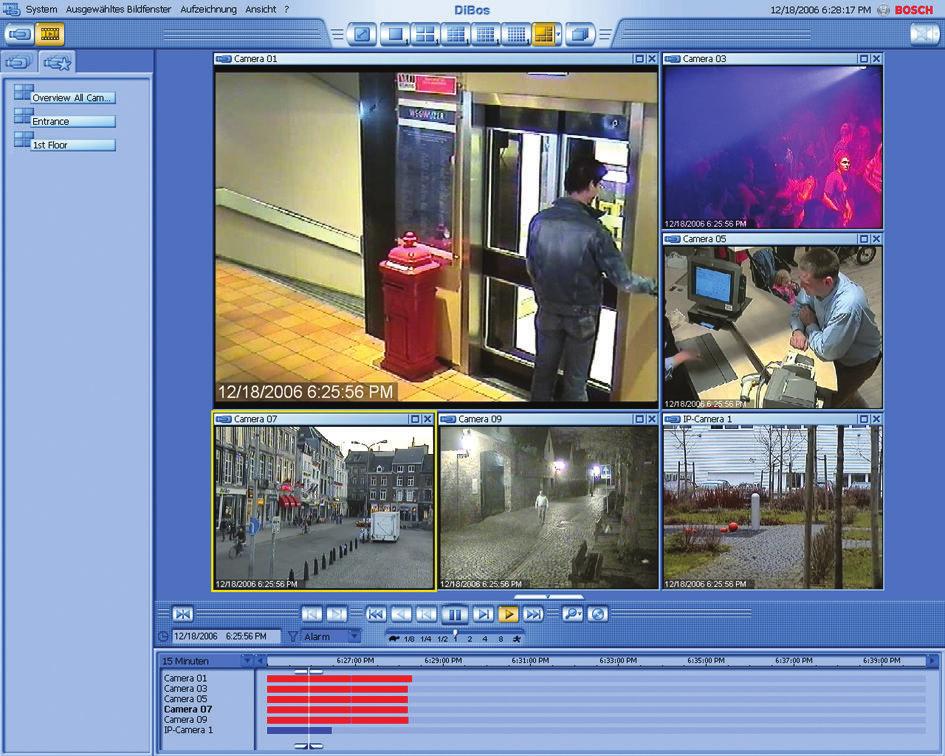

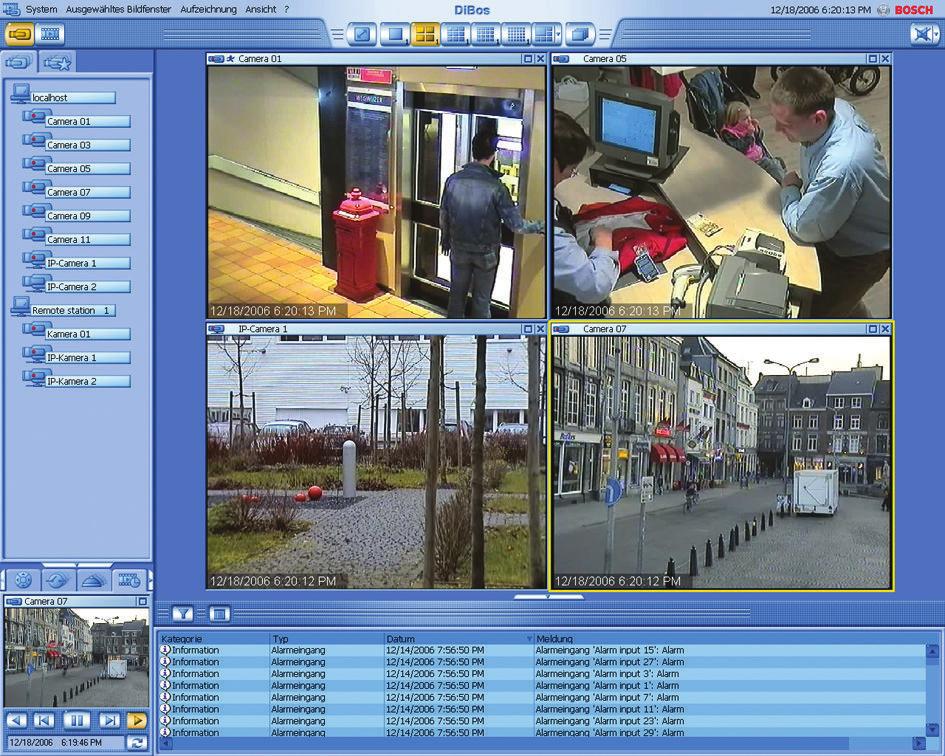

2 2 DiBos Micro digital videoinspelare - version 8 (EMEA/APR) Som respons till larm kan systemet programmeras till att överföra bilder eller meddelanden till säkerhetspersonal eller centrum för säkerhetskontroll. Uppspelningen går smidigt tack vare okomplicerade söknings- och navigeringsfunktioner i en trädstruktur. Bilderna kan visas lokalt eller på distans, via företagsnätverk eller internet. Kunden kan välja bland flera olika vyer från upp till 30 kameror. Tack vare de snabba, kraftfulla sökfunktionerna behövs inga tidskrävande manuella sökningar. Det finns funktioner för sökning av ändringar i bilden, för sökning med kriterier som kameranummer, inspelningsdatum/tid och valbara bankomattransaktionsdata. t.ex kreditkortsnummer, bankkod, kontonummer och/eller uttagen summa. För att garantera hög säkerhet kräver all åtkomst användarbehörighet. Profiler delas ut av systemadministratören. Händelser som inloggning, utloggning, statusändringar, bildöverföring och systemavstängning lagras i en databas. Videobehörighetskontroll är inbyggd i systemet för att garantera att DiBos-bilderna inte på något sätt ändras. Olika lagringsenheter t.ex. externa diskenheter, RAID- och NAS-enheter och externa hårddiskar kan användas för export och säkerhetskopiering av bilder. Med DiBos MIcro kan panorera/vinkla/zooma-funktioner och kamerafiguration på Bilinx användas via koaxialkablar för video. Konfigurationsguiden gör installationen snabb och enkel. DiBos Micro-serieportar kan anslutas till Boschs larmsystem, bankomater, Allegiant Matrix-system och läsare för nyckelkort. Live-läge Inspelningsläge Installations-/konfigurationsanteckningar Framsida: CD/DVD-brännare 4 Kontrollampa: systemet är påslaget 2 Framlucka (öppnas genom att trycka på luckan) 3 2x USB Kontrollampa: ansluten till hårddisken 4 5

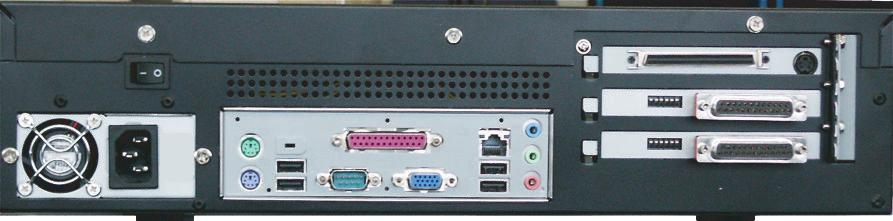

3 DiBos Micro digital videoinspelare - version 8 (EMEA/APR) 3 Baksida: 1 Tekniska specifikationer Elektrisk 12 Komprimeringsmetod MPEG 4 Kameraingångar (analoga) 1 anslutningskabel med 6 BNC-anslutningar (DB 06) eller 2 anslutningskablar, var och en med 6 BNC-anslutningar (DB 12) Kameraingångar (IP) 8 video/audio MPEG-4-dataströmmar från Bosch/VCS-nätverk eller JPEG-enheter 1 Av/på-brytare 7 VGA-monitor 2 Nätanslutning 100 / 240 V växelström, 8 Ethernet (RJ45) 50 / 60 Hz (automatisk 2x USB 2.0 överkoppling) 3 Mus (grön) Tangentbord (rosa) 9 Linje in (blå) Högtalare ut (grön) Mikrofon in (röd), svartvitt 4 2x USB Grabber 1 (kamera 1-6) 5 Serieport COM1 11 Grabber 2 (kamera 7-12) 6 Parallellgränssnitt (en dongel måste anslutas) Beställningsinformation: 1 DiBos Micro-typ 2 Antal analoga kameraingångar 12 I/O-instickskort för anslutning av larmingångar, reläutgångar och Biphase och kontakt för videomonitor A och videomonitor B 3 C1-version med max. 6 kameraingångar och 120, 250, 400 GB C2-version med max. 12 kameraingångar och 250, 400 GB 4 Diskutrymme (x10 GB) 5 Version E. t.ex : DB 12 C2 040 D2 12-kanals DiBos Micro med 400 GB lagring Kompositvideosignal Inspelningsupplösning (analoga ingångar) Inspelningsupplösning (IPingångar - Bosch IP-enheter) Inspelningshastigheter (analoga) för DiBos Micromodeller 1 Vpp, 75 Ohm PAL 704 x 576 (4CIF), 704 x 288 bildpunkter (2CIF), 352 x 288 bildpunkter (CIF) 704 x 480 (4CIF), 704 x 240 bildpunkter (2CIF), 352 x 240 bildpunkter (CIF) PAL 704 x 576 (4CIF/D1), 704 x 288 (2CIF), 464 x 576 (2/3 D1), 352 x 576 (1/2 D1), 352 x 288 (CIF), 176 x144 (QCIF) 704 x 480 (4CIF/D1), 704 x 240 (2CIF), 464 x 480 (2/3 D1), 352 x 480 (1/2 D1), 352 x 240 (CIF), 176 x120 (QCIF) CIF (PAL) CIF (NTSC) 2CIF (PAL) DB 06 C1 xxx D CIF (NTSC) DB 12 C2 xxx D Inspelningshastigheter (analoga) för DiBos Micromodeller 4CIF (PAL) DB 06 C1 xxx D DB 12 C2 xxx D CIF (NTSC) Inspelningshastigheter per PAL kanal (analoga videoingångar) 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 ips 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 ips Bildstorlek (analoga videoingångar) Maximal dataingångshastighet (analog och IP) Inspelningshastigheter per kanal (IP-videoingångar) Bildstorlek (IP-videoingångar) Konfigurerbar från cirka 1,5 kb till 30 kb 50 Mbit per sekund Enkanalskodare som kan VJ10S, VJ 1000 användas är Bosch VideoJet VIP X1, VIP 10 Series och Bosch VIP Series Flerkanalskodare som kan användas är Bosch VideoJet Series och Bosch VIP Series PAL 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 ips 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 ips Konfigurerbara bitströmmar upp till 3 Mbit per kamera VJ 8004, VJ 8004A VJ 8008, VJ 8008A VIP X2, VIP X2A VIP X1600

4 4 DiBos Micro digital videoinspelare - version 8 (EMEA/APR) Bosch IP-kameror som kan användas JPEG-kameror från andra tillverkare som kan användas Ljudingångar Ljudutgång för hörlurar Dinion IP och AutoDome IP Om du behöver mer information kontaktar du Bosch Security Systems 2 (DB 06) eller 4 (DB 12), cinch- anslutning, insignal, 16 KHz samplingshastighet 1, utsignal, 1/8" mini-plugg (3,5 mm) Larmingång (NO/NC) 12 Switchningsspänning (hög): > 2 V likström Switchningsspänning (låg): < 0,5 V likström max. inspänning 40 VDC Impedans: 22 kohm pull-up (+5 V) Utgång för felövervakningsrelä Reläutgångar (NO/NC) Spotmonitorutgång Bilinx-kontroll PTZ-styrning Lagringskapacitet (intern hårddisk) Videoutgång Ethernet Processor Arbetsminne RS USB CD- eller DVD-brännare Strömförsörjning Normal effektförbrukning Effektförbrukning Operativsystem 1 Spänningsintervall: 30 V växelström - 40 V likström Kopplingsström: max. 500 ma växelström eller likström Kopplingsström: max. 10 VA 12 Spänningsintervall: 30 V växelström - 40 V likström Kopplingsström: max. 500 ma växelström eller likström Kopplingsström: max. 10 VA 2 CVBS-utgångar för helskärm eller sekvenser från anslutna analoga kameror För AutoDome-kontroll och Dinion-kamerakonfiguration via koaxialkabel Bilinx: via koaxialkabel, upp till 12 AutoDomeenheter. Biphase: upp till 12 AutoDome-enheter. RS 232: Det finns funktioner för protokoll från Bosch, Panasonic, Pelco (D-Protocol), JVC och SAE. RS 232: Via konsolport för valfri Allegiant Matrix. 120 GB, 250 GB, 400 GB (8 GB behövs för operativsystemet och videosystemets programvara) 1x VGA 10/100/1 000 Base-T, bandbreddsbegränsning Intel Celeron (min. 2,8 GHz) 512 MB Medföljer (inte DVD-RW i DB DB 06 C1 012 DL2 och DB 06 C1 012 D2) Medier som kan användas: DVD-R, DVD+R 100/240 VAC, 50/60 Hz (automatisk strömställare) cirka 120 W max. 140 W Microsoft Windows XP Embedded Webbläsare Export av video-/audiodata Bildskrivare Mekaniska utrymmen Mått (H x B x L) Vikt Driftsmiljö Drifttemperatur C Lagringstemperatur C Relativ fuktighet vid användning Relativ fuktighet vid lagring Microsoft Internet Explorer 6 eller senare på Windows 2000 eller Windows XP DiBos-format eller ASF-format på CD/DVDbrännare, USB-enhet eller nätverksenhet via USB (med Windows XP-drivrutiner) 11,5 x 48,0 x 43 cm också i monterbart 19-tumsställ Cirka 11,5 kg, beroende på modell %, ingen kondensbildning 8-80 %, ingen kondensbildning Elektromagnetisk kompatibilitet (EMC) USA FCC avsnitt 15, klass B EU EMC-direktiv 89/336/EEG Interferensimmunitet: överensstämmelse med EN kräver extern UPS*. Produkten har testats enligt EN , med undantag för spänningsavbrott enligt EN : 1995 kapitel 3/8/04. För överensstämmelse med EN krävs en extern oavbruten strömförsörjning (UPS). UPS (Pulsar Ellipse 500) ingår inte i produkten och måste beställas separat. UPS bör dimensioneras för minst 480 VA. Störningsimmunitet EN 55022, klass B Nätspänningsfluktuationer: EN Spänningsfluktuationer: EN Säkerhet USA UL :e utgåvan (2000) CAN/CSA 22,2 No , tredje utgåvan (2000) EU EN 60950: 2000 Garanti 3 år Godkänt antivirusprogram Norton Anti Virus McAfee Virus Scan Trend Micro Minimikrav för dator med DiBos Micro programvarumottagare/ipinspelare (rekommenderade krav inom parentes) Operativsystem Processor Arbetsminne VGA-kort (upplösning) USB-kontakt Windows XP Professional 2 GHz, Pentium 4 (3 GHz, Pentium 4 med Hyper Threading) 512 MB (1024 MB) 1024 x 768, 32-bitars färgdjup (stöd för DirectX 9- maskinvara, inget delat minne) för dongel

5 DiBos Micro digital videoinspelare - version 8 (EMEA/APR) 5 Windows och Windows XP, är registrerade varumärken som tillhör Microsoft Corporation. Intel Pentium och Celeron är registrerade varumärken som tillhör Intel Corporation. Beställningsinformation DB 06 C1 012 R2 DiBos digital videoinspelare 6 kanaler Dibos Micro med 250 GB hårddisk, DVD-RW, 8 IP-enheter. DB 12 C2 025 R2 DiBos digital videoinspelare 12 kanaler Dibos Micro med 250 GB hårddisk, DVD-RW, 8 IP-enheter. Hårdvarutillbehör DB EK 012 CS engelskt tangentbord och tjeckiska handböcker (endast EMEA) DB EK 012 DA engelskt tangentbord och danska handböcker (endast EMEA) DB EK 012 DE tyskt tangentbord och tyska handböcker (endast EMEA) DB EK 012 EL engelskt tangentbord och grekiska handböcker (endast EMEA) DB EK 012 EN engelskt tangentbord och engelska handböcker DB EK 012 ES engelskt tangentbord och spanska handböcker (endast EMEA) DB EK 012 FI engelskt tangentbord och finska handböcker (endast EMEA) DB EK 012 FR franskt tangentbord och franska handböcker (endast EMEA) DB EK 012 HU engelskt tangentbord och ungerska handböcker (endast EMEA) DB EK 012 IT engelskt tangentbord och italienska handböcker (endast EMEA) DB EK 012 NL engelskt tangentbord och holländska handböcker (endast EMEA) DB EK 012 NO engelskt tangentbord och norska handböcker (endast EMEA) DB EK 012 PL engelskt tangentbord och polska handböcker (endast EMEA) DB EK 012 PT engelskt tangentbord och portugisiska handböcker (endast EMEA) DB EK 012 RU engelskt tangentbord och ryska handböcker (endast EMEA) DB EK 012 SV svenskt tangentbord och svenska handböcker (endast EMEA) DB EK 012 TR engelskt tangentbord och turkiska handböcker (endast EMEA) DB06C1025D2 DB12C2025D2 DBEK012CS DBEK012DA DBEK012DE DBEK012EL DBEK012EN DBEK012ES DBEK012FI DBEK012FR DBEK012HU DBEK012IT DBEK012NL DBEK012NO DBEK012PL DBEK012PT DBEK012RU DBEK012SV DBEK012TR Beställningsinformation DB EK 021 adapter för SCSI-kort och SCSIkabel Tillverkat i fabriken. SCSI-kabel ingår. Di- Bos Micro: endast för DB 06, p.g.a. den PCIkortplats som krävs. DiBos 19 tum: inte för DB 30 C5 100 R2 och DB 30 C5 160 R2, p.g.a. den PCI-kortplats som krävs. DB EK 061 adapter för SCSI-kort och SCSIkabel Utbyggnad. SCSI-kabel ingår. DiBos Micro: endast för DB 06, p.g.a. den PCI-kortplats som krävs. DB SE 041, teletjänstpaket för DiBos (endast EMEA) Värd för PC Anyware, version 10.5 DB EK 831 OVS-gränssnittskonverterare OVS RS 485/RS 232 gränssnittskonverterare. DB EK 823 9M, 9-polig anslutningskabel, mellan DTP3 och OVS DB EK 721 RS 232 PCI gränssnittsutbyggnad för RS 232 (endast EMEA) PCI-kort för 2x RS 232. Kräver en ledig PCIkortläsare. DB EK 211 DCF radiomottagare för klocka DCF-77 (endast EMEA) Kräver ett ledigt RS 232-gränssnitt. DB EK 211 DCFC 50 m förlängningskabel för DCF-77 (endast EMEA) DB EK 201 UPS avbrottsfri strömförsörjning UPS (endast EMEA) Programvarutillbehör DB SE 031 programvarugränssnitt för Boschs larmsystem Anslutning via RS 232 till Bosch G -serien, UGM 2020, UEZ 2000/1000, BZ 500, NZ/ BZ 1060, NZ/BZ 1012, NZ DB SW CD-DVD DVD för återställning av programvara och installations-cd DBEK021 DBEK061 DBSE041 DBEK831OVS DBEK8239M DBEK721RS232 DBEK211DCF DBEK211DCFC DBEK201UPS DBSE031 DBSWCD-DVD

6 6 DiBos Micro digital videoinspelare - version 8 (EMEA/APR) Sweden: Bosch Security Systems AB Vestagatan Göteborg Phone: Fax: se.securitysystems@bosch.com Represented by Bosch Security Systems AB 2010 data kan ändras utan föregående meddelande T Cur: sv-se, V11, 18 Mar 2010 Src: en-us, V7, 10 Apr 2008
