1 CCTV DiBos digital 19" - version 8 (EMEA/APR) DiBos digital 19" - version 8 (EMEA/APR) Hybrid analog/ip MPEG4 digital Modeller för 6, 12, 18, 24 och 30 analoga kameror och upp till 32 ytterligare nätverkskameror/videokodare Visning/inspelning av video vid upplösningarna CIF/ 2CIF/4CIF Fjärråtkomst till webbläsare Detektering av kamerasabotage Kontrollera kameror och AutoDomes med Biphase eller Bilinx DVD-brännare för exportering av videoklipp Fungerar tillsammans med Boschs larmsystem Programvara för fjärrmottagare medföljer I DiBos används beprövad modern videoinspelnings- och kommunikationsteknik från Bosch som för videoövervakning upp på en högre nivå. Den är en integrerad del av övergripande säkerhetslösningar och har många användningsområden - t.ex. banker, stora återförsäljare, järnvägsstationer, flygplatser, stadskärnor, industrilokaler och kontorsbyggnader. Kunderna kommer åt viktiga bilder och kan dela med sig av informationen snabbare än någonsin tidigare. På så vis får de bättre kännedom om kritiska situationer och kan handla omedelbart. Oberoende av om de befinner sig på plats eller får informationen från ett fjärrnätverk, kan auktoriserad personal snabbt och bekvämt få information så att de kan agera mer effektivt. DiBos har funktioner för direktvisning och inspelning vid upplösningar på upp till 4CIF. Bilder upp till 450/375 ips (NTSC/PAL) kan lagras på 30 kompositvideoingångar. Hela 10 dataströmmar för ljud kan även spelas in på enheter med 30 videokanaler. Upp till 32 ytterligare IP-videokällor kan anslutas. Detta inkluderar funktioner för Bosch IP-kameror (Dinion IP och AutoDome IP), Bosch MPEG4 nätverksvideokodare (VideoJet och VIP X Series) och för JPEG-bilder från olika tillverkare av nätverkskameror. DiBos kan lagra upp till 30/25 ips per ansluten nätverksvideoenhet. I systemet erbjuds avancerade funktioner för visning och mycket hög flexibilitet i inspelning och bildåtkomst. Den verkliga styrkan hos DiBos är snabb, bekväm åtkomst till bilder och information. Om det behövs går det att komma åt bilder och information dygnet runt, varifrån som helst i världen. Det går att kommunicera med och få åtkomst till DiBos från privata och offentliga nätverk. För sådana syftena kan systemet anslutas till en stor mängd kringutrustning och system. Med det unika skalbara grafiska användargränssnittet (GUI) kan direktsända och inspelade bilder visas från olika fjärrsystem på en dator eller en annan DiBos. Säkerhetsledningen kan med det här användbara verktyget sköta övervakning på flera platser samtidigt. Kameror och visningslägen kan programmeras eller väljas manuellt. På varje kamera finns fönsterfunktionerna panorera/vinkla/zooma som kan regleras lokalt eller med fjärrstyrning. Bilderna visas med datum/tid, plats, kameranamn samt status för ansluten utrustning som t.ex. detektorer och sensorer. DiBos kan programmeras till att ge automatisk respons för specifika situationer och händelser. I sådana lägen krävs minimal mänsklig inblandning. Som respons till larm kan systemet programmeras till att överföra bilder eller meddelanden till säkerhetspersonal eller centrum för säkerhetskontroll.

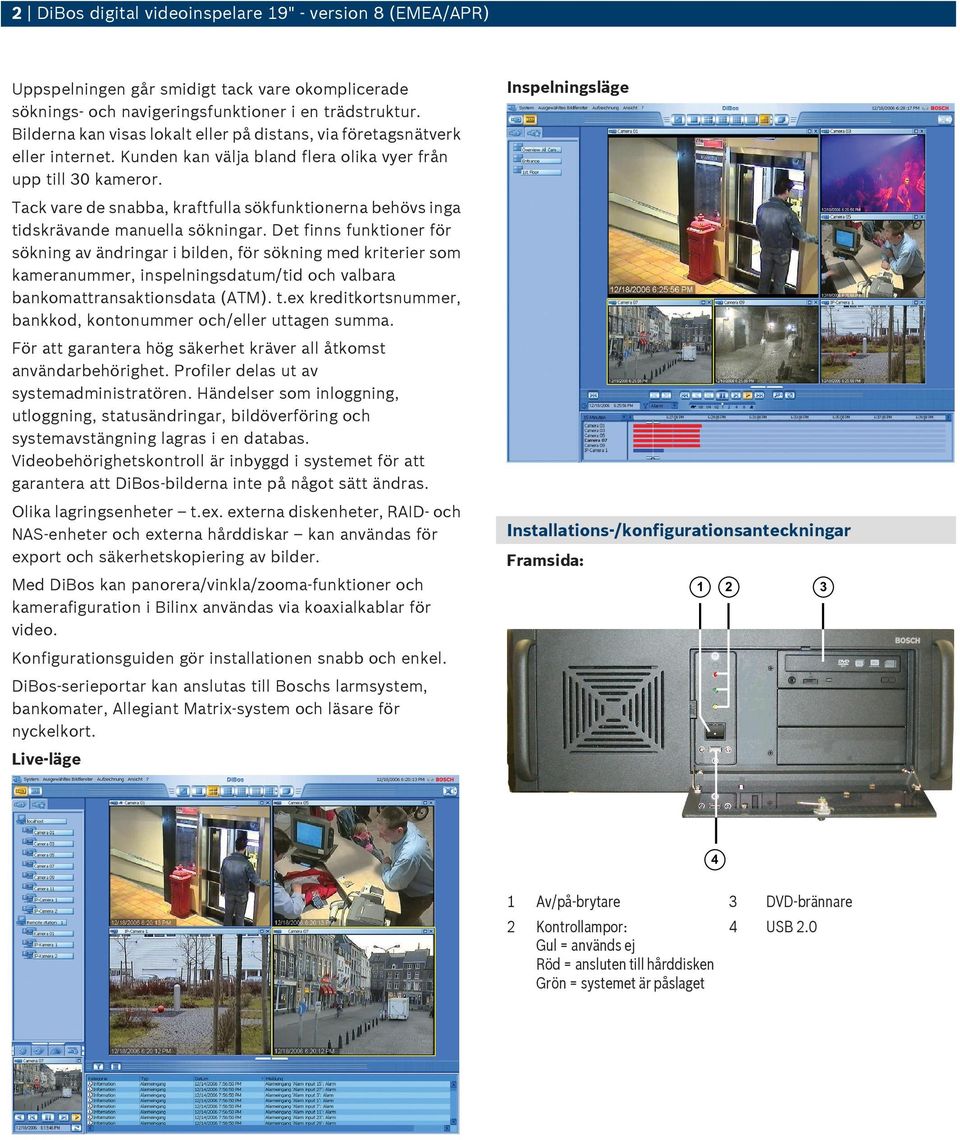

2 2 DiBos digital 19" - version 8 (EMEA/APR) Uppspelningen går smidigt tack vare okomplicerade söknings- och navigeringsfunktioner i en trädstruktur. Bilderna kan visas lokalt eller på distans, via företagsnätverk eller internet. Kunden kan välja bland flera olika vyer från upp till 30 kameror. Tack vare de snabba, kraftfulla sökfunktionerna behövs inga tidskrävande manuella sökningar. Det finns funktioner för sökning av ändringar i bilden, för sökning med kriterier som kameranummer, inspelningsdatum/tid och valbara bankomattransaktionsdata (ATM). t.ex kreditkortsnummer, bankkod, kontonummer och/eller uttagen summa. För att garantera hög säkerhet kräver all åtkomst användarbehörighet. Profiler delas ut av systemadministratören. Händelser som inloggning, utloggning, statusändringar, bildöverföring och systemavstängning lagras i en databas. Videobehörighetskontroll är inbyggd i systemet för att garantera att DiBos-bilderna inte på något sätt ändras. Olika lagringsenheter t.ex. externa diskenheter, RAID- och NAS-enheter och externa hårddiskar kan användas för export och säkerhetskopiering av bilder. Med DiBos kan panorera/vinkla/zooma-funktioner och kamerafiguration i Bilinx användas via koaxialkablar för video. Konfigurationsguiden gör installationen snabb och enkel. DiBos-serieportar kan anslutas till Boschs larmsystem, bankomater, Allegiant Matrix-system och läsare för nyckelkort. Live-läge Inspelningsläge Installations-/konfigurationsanteckningar Framsida: Av/på-brytare 3 DVD-brännare 2 Kontrollampor: Gul = används ej Röd = ansluten till hårddisken Grön = systemet är påslaget 4 USB 2.0

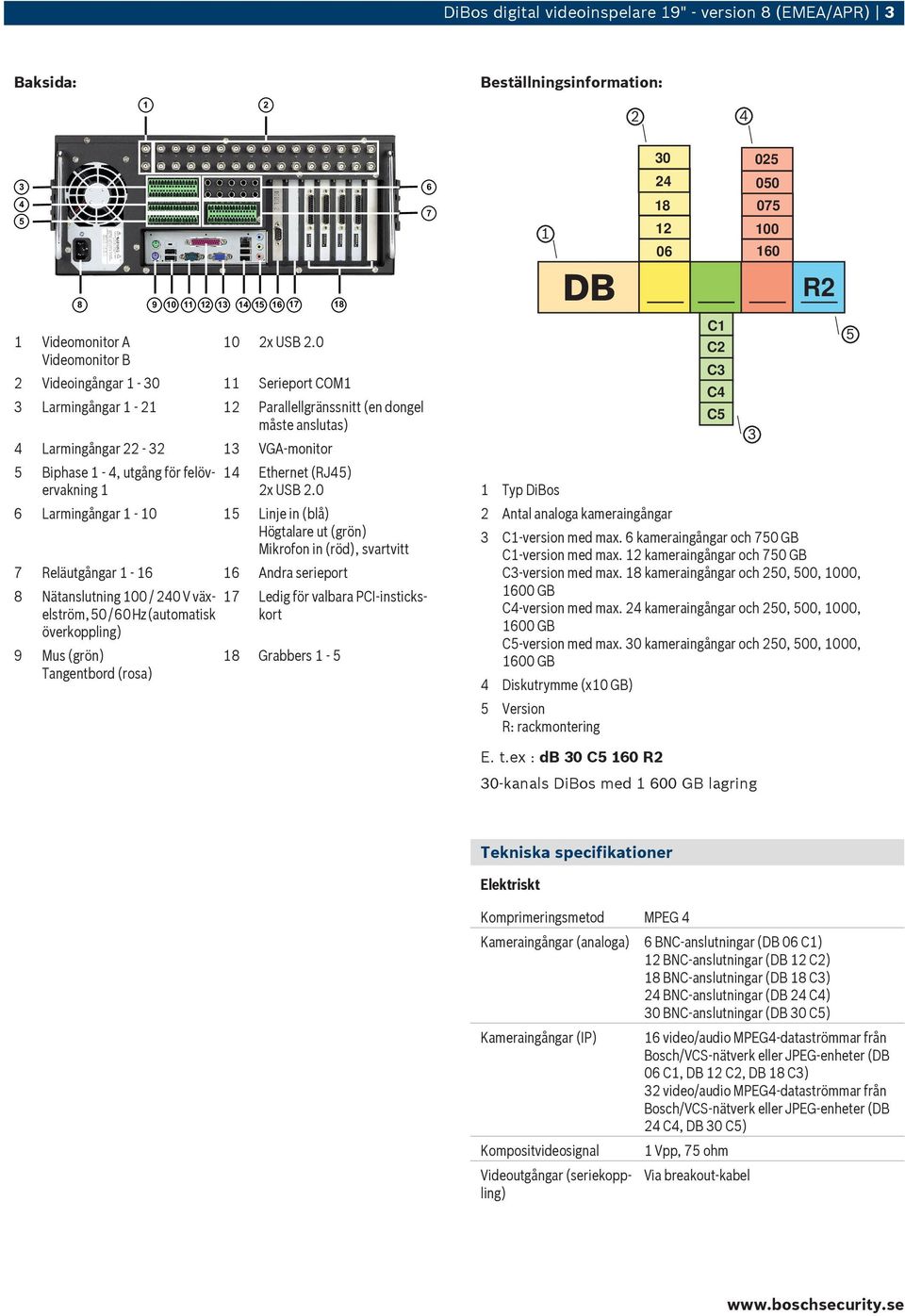

3 DiBos digital 19" - version 8 (EMEA/APR) 3 Baksida: 1 2 Beställningsinformation: Videomonitor A Videomonitor B 10 2x USB Videoingångar Serieport COM1 3 Larmingångar Parallellgränssnitt (en dongel måste anslutas) 4 Larmingångar VGA-monitor 5 Biphase 1-4, utgång för felövervakning 1 14 Ethernet (RJ45) 2x USB Larmingångar Linje in (blå) Högtalare ut (grön) Mikrofon in (röd), svartvitt 7 Reläutgångar Andra serieport 8 Nätanslutning 100 / 240 V växelström, 17 Ledig för valbara PCI-insticks- 50 / 60 Hz (automatisk kort överkoppling) 9 Mus (grön) Tangentbord (rosa) 18 Grabbers Typ DiBos Antal analoga kameraingångar C1 C2 C3 C4 C R2 3 C1-version med max. 6 kameraingångar och 750 GB C1-version med max. 12 kameraingångar och 750 GB C3-version med max. 18 kameraingångar och 250, 500, 1000, 1600 GB C4-version med max. 24 kameraingångar och 250, 500, 1000, 1600 GB C5-version med max. 30 kameraingångar och 250, 500, 1000, 1600 GB 4 Diskutrymme (x10 GB) 5 Version R: rackmontering E. t.ex : db 30 C5 160 R2 30-kanals DiBos med GB lagring Tekniska specifikationer Elektriskt Komprimeringsmetod MPEG 4 Kameraingångar (analoga) 6 BNC-anslutningar (DB 06 C1) 12 BNC-anslutningar (DB 12 C2) 18 BNC-anslutningar (DB 18 C3) 24 BNC-anslutningar (DB 24 C4) 30 BNC-anslutningar (DB 30 C5) Kameraingångar (IP) Kompositvideosignal Videoutgångar (seriekoppling) 16 video/audio MPEG4-dataströmmar från Bosch/VCS-nätverk eller JPEG-enheter (DB 06 C1, DB 12 C2, DB 18 C3) 32 video/audio MPEG4-dataströmmar från Bosch/VCS-nätverk eller JPEG-enheter (DB 24 C4, DB 30 C5) 1 Vpp, 75 ohm Via breakout-kabel

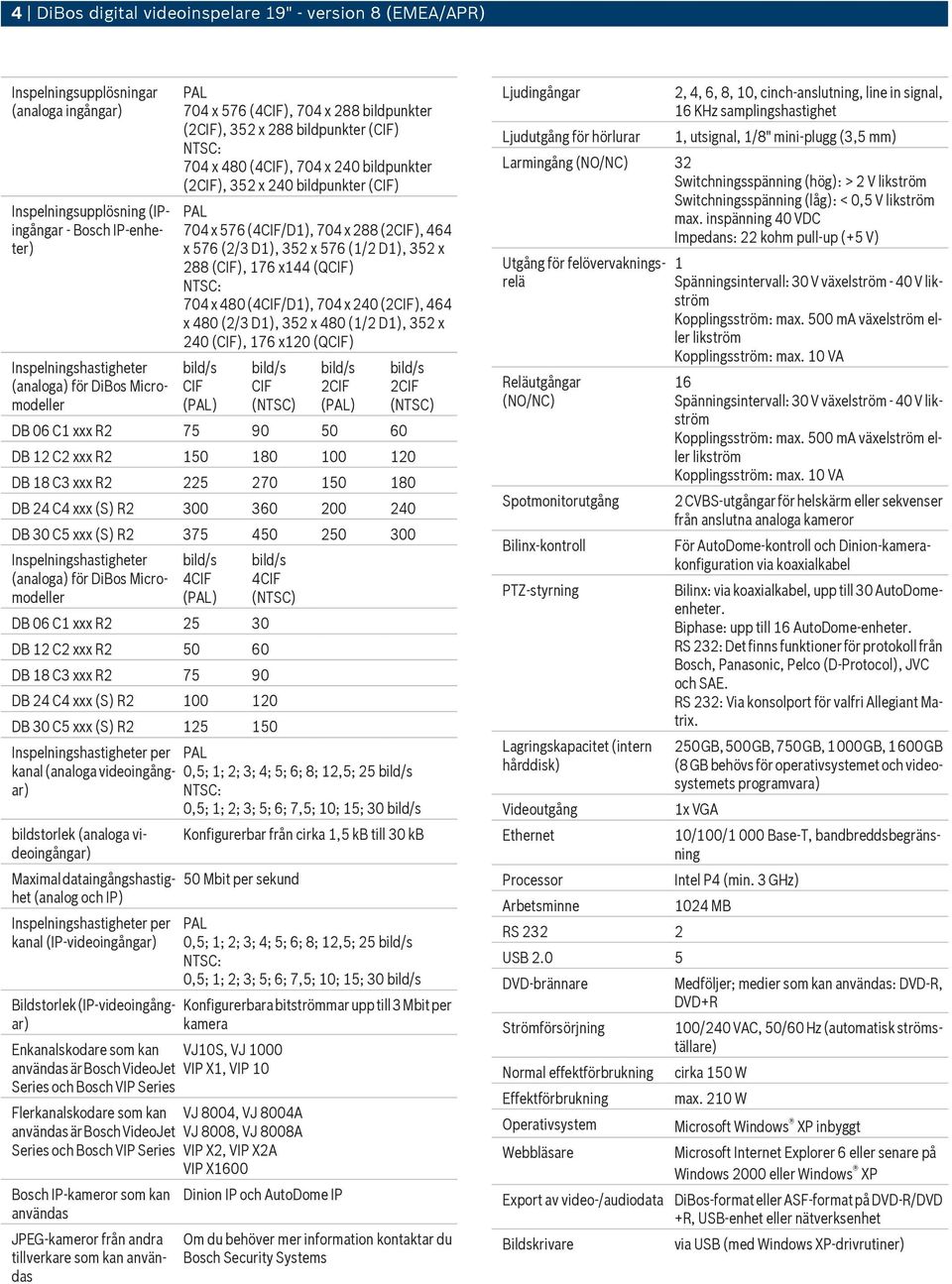

4 4 DiBos digital 19" - version 8 (EMEA/APR) Inspelningsupplösningar (analoga ingångar) Inspelningsupplösning (IPingångar - Bosch IP-enheter) Inspelningshastigheter (analoga) för DiBos Micromodeller PAL 704 x 576 (4CIF), 704 x 288 bildpunkter (2CIF), 352 x 288 bildpunkter (CIF) 704 x 480 (4CIF), 704 x 240 bildpunkter (2CIF), 352 x 240 bildpunkter (CIF) PAL 704 x 576 (4CIF/D1), 704 x 288 (2CIF), 464 x 576 (2/3 D1), 352 x 576 (1/2 D1), 352 x 288 (CIF), 176 x144 (QCIF) 704 x 480 (4CIF/D1), 704 x 240 (2CIF), 464 x 480 (2/3 D1), 352 x 480 (1/2 D1), 352 x 240 (CIF), 176 x120 (QCIF) CIF (PAL) CIF (NTSC) 2CIF (PAL) DB 06 C1 xxx R CIF (NTSC) DB 12 C2 xxx R DB 18 C3 xxx R DB 24 C4 xxx (S) R DB 30 C5 xxx (S) R Inspelningshastigheter (analoga) för DiBos Micromodeller 4CIF (PAL) DB 06 C1 xxx R DB 12 C2 xxx R DB 18 C3 xxx R CIF (NTSC) DB 24 C4 xxx (S) R DB 30 C5 xxx (S) R Inspelningshastigheter per PAL kanal (analoga videoingångar) 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 bildstorlek (analoga videoingångar) Maximal dataingångshastighet (analog och IP) Inspelningshastigheter per kanal (IP-videoingångar) Bildstorlek (IP-videoingångar) Konfigurerbar från cirka 1,5 kb till 30 kb 50 Mbit per sekund Enkanalskodare som kan VJ10S, VJ 1000 användas är Bosch VideoJet VIP X1, VIP 10 Series och Bosch VIP Series Flerkanalskodare som kan användas är Bosch VideoJet Series och Bosch VIP Series Bosch IP-kameror som kan användas JPEG-kameror från andra tillverkare som kan användas PAL 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 Konfigurerbara bitströmmar upp till 3 Mbit per kamera VJ 8004, VJ 8004A VJ 8008, VJ 8008A VIP X2, VIP X2A VIP X1600 Dinion IP och AutoDome IP Om du behöver mer information kontaktar du Bosch Security Systems Ljudingångar Ljudutgång för hörlurar 2, 4, 6, 8, 10, cinch-anslutning, line in signal, 16 KHz samplingshastighet 1, utsignal, 1/8" mini-plugg (3,5 mm) Larmingång (NO/NC) 32 Switchningsspänning (hög): > 2 V likström Switchningsspänning (låg): < 0,5 V likström max. inspänning 40 VDC Impedans: 22 kohm pull-up (+5 V) Utgång för felövervakningsrelä Reläutgångar (NO/NC) Spotmonitorutgång Bilinx-kontroll PTZ-styrning Lagringskapacitet (intern hårddisk) Videoutgång Ethernet Processor Arbetsminne RS USB DVD-brännare Strömförsörjning Normal effektförbrukning Effektförbrukning Operativsystem Webbläsare Export av video-/audiodata Bildskrivare 1 Spänningsintervall: 30 V växelström - 40 V likström Kopplingsström: max. 500 ma växelström eller likström Kopplingsström: max. 10 VA 16 Spänningsintervall: 30 V växelström - 40 V likström Kopplingsström: max. 500 ma växelström eller likström Kopplingsström: max. 10 VA 2 CVBS-utgångar för helskärm eller sekvenser från anslutna analoga kameror För AutoDome-kontroll och Dinion-kamerakonfiguration via koaxialkabel Bilinx: via koaxialkabel, upp till 30 AutoDomeenheter. Biphase: upp till 16 AutoDome-enheter. RS 232: Det finns funktioner för protokoll från Bosch, Panasonic, Pelco (D-Protocol), JVC och SAE. RS 232: Via konsolport för valfri Allegiant Matrix. 250 GB, 500 GB, 750 GB, GB, GB (8 GB behövs för operativsystemet och videosystemets programvara) 1x VGA 10/100/1 000 Base-T, bandbreddsbegränsning Intel P4 (min. 3 GHz) 1024 MB Medföljer; medier som kan användas: DVD-R, DVD+R 100/240 VAC, 50/60 Hz (automatisk strömställare) cirka 150 W max. 210 W Microsoft Windows XP inbyggt Microsoft Internet Explorer 6 eller senare på Windows 2000 eller Windows XP DiBos-format eller ASF-format på DVD-R/DVD +R, USB-enhet eller nätverksenhet via USB (med Windows XP-drivrutiner)

5 DiBos digital 19" - version 8 (EMEA/APR) 5 Mekaniska utrymmen Mått (H x B x L) Vikt Driftsmiljö 17,5 x 48,0 x 54,5 cm Drifttemperatur C Lagringstemperatur C Relativ fuktighet vid användning Relativ fuktighet vid lagring 16-20,4 kg, beroende på modell %, ingen kondensbildning 8-80 %, ingen kondensbildning Elektromagnetisk kompatibilitet (EMC) USA FCC avsnitt 15, klass A EU EMC-direktiv 89/336/EEG Interferensimmunitet: överensstämmelse med EN kräver extern UPS*. Produkten har testats enligt EN , med undantag för spänningsavbrott enligt EN : 1995 kapitel 3/8/04. För överensstämmelse med EN krävs en extern oavbruten strömförsörjning (UPS). UPS (Pulsar Ellipse 500) ingår inte i produkten och måste beställas separat. UPS bör dimensioneras för minst 480 VA. Störningsimmunitet EN 55022, klass B Nätspänningsfluktuationer: EN Spänningsfluktuationer: EN Säkerhet USA UL :e utgåvan (2000) CAN/CSA 22,2 No , tredje utgåvan (2000) EU EN 60950: 2000 Garanti 3 år Godkänt antivirusprogram Norton Anti Virus McAfee Virus Scan Trend Micro Minimikrav för dator med DiBos Micro programvarumottagare/ipinspelare (rekommenderade krav inom parentes) Operativsystem Processor Arbetsminne VGA-kort USB-kontakt Windows XP Professional 2 GHz, Pentium 4 (3 GHz, Pentium 4 med Hyper Threading) 512 MB (1024 MB) 1024 x 768, 32-bitars färgdjup (stöd för DirectX 9- maskinvara, inget delat minne) för dongel Windows och Windows XP, är registrerade varumärken som tillhör Microsoft Corporation. Intel Pentium och Celeron är registrerade varumärken som tillhör Intel Corporation. Beställningsinformation DB 18 C3 025 R2 DiBos digital 18 kanaler DiBos med 250 GB HDD, DVDbrännare, 16 IP-enheter. DB 18 C3 050 R2 DiBos digital 18 kanaler DiBos med 500 GB HDD, DVDbrännare, 16 IP-enheter. DB 18 C3 100 R2 DiBos digital 18 kanaler DiBos med 1000 GB HDD, DVDbrännare, 16 IP-enheter. DB 24 C4 025 R2 DiBos digital. 24 kanaler DiBos med 250 GB HDD, DVDbrännare, DB 24 C4 050 R2 DiBos digital 24 kanaler DiBos med 500 GB HDD, DVDbrännare, DB 24 C4 100 R2 DiBos digital 24 kanaler DiBos med 1000 GB HDD, DVDbrännare, DB 30 C5 025 R2 DiBos digital. 30 kanaler DiBos med 250 GB HDD, DVDbrännare, DB 30 C5 050 R2 DiBos digital. 30 kanaler DiBos med 500 GB HDD, DVDbrännare, DB 30 C5 100 R2 DiBos digital 30 kanaler DiBos med 1000 GB HDD, DVDbrännare, Hårdvarutillbehör DB EK 012 CS engelskt tangentbord och tjeckiska handböcker (endast EMEA) DB EK 012 DA engelskt tangentbord och danska handböcker (endast EMEA) DB EK 012 DE tyskt tangentbord och tyska handböcker (endast EMEA) DB EK 012 EL engelskt tangentbord och grekiska handböcker (endast EMEA) DB EK 012 EN engelskt tangentbord och engelska handböcker DB EK 012 ES engelskt tangentbord och spanska handböcker (endast EMEA) DB EK 012 FI engelskt tangentbord och finska handböcker (endast EMEA) DB EK 012 FR franskt tangentbord och franska handböcker (endast EMEA) DB18C3025R2 DB18C3050R2 DB18C3100R2 DB24C4025R2 DB24C4050R2 DB24C4100R2 DB30C5025R2 DB30C5050R2 DB30C5100R2 DBEK012CS DBEK012DA DBEK012DE DBEK012EL DBEK012EN DBEK012ES DBEK012FI DBEK012FR

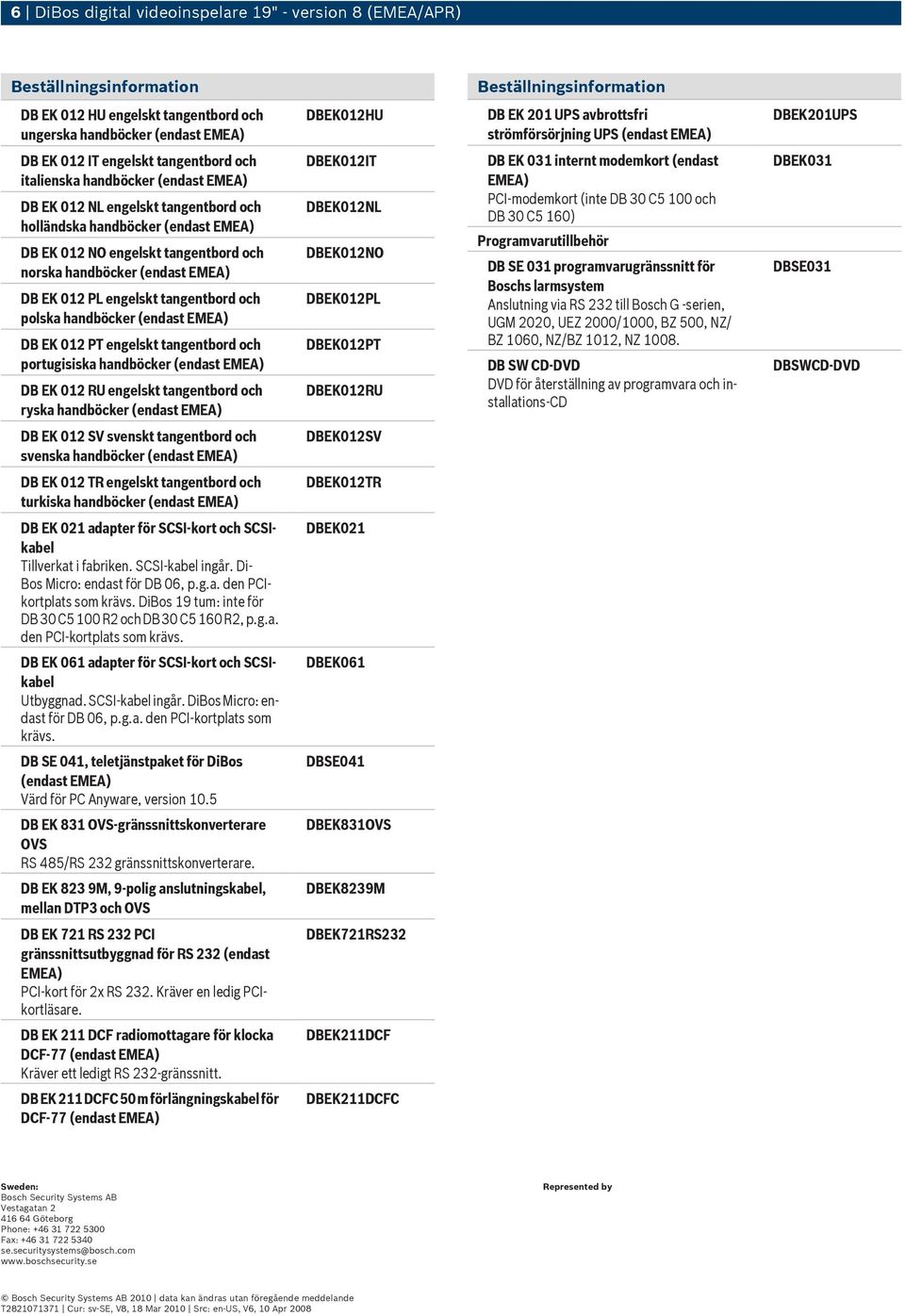

6 6 DiBos digital 19" - version 8 (EMEA/APR) Beställningsinformation Beställningsinformation DB EK 012 HU engelskt tangentbord och ungerska handböcker (endast EMEA) DBEK012HU DB EK 201 UPS avbrottsfri strömförsörjning UPS (endast EMEA) DBEK201UPS DB EK 012 IT engelskt tangentbord och italienska handböcker (endast EMEA) DB EK 012 NL engelskt tangentbord och holländska handböcker (endast EMEA) DB EK 012 NO engelskt tangentbord och norska handböcker (endast EMEA) DB EK 012 PL engelskt tangentbord och polska handböcker (endast EMEA) DB EK 012 PT engelskt tangentbord och portugisiska handböcker (endast EMEA) DB EK 012 RU engelskt tangentbord och ryska handböcker (endast EMEA) DBEK012IT DBEK012NL DBEK012NO DBEK012PL DBEK012PT DBEK012RU DB EK 031 internt modemkort (endast EMEA) PCI-modemkort (inte DB 30 C5 100 och DB 30 C5 160) Programvarutillbehör DB SE 031 programvarugränssnitt för Boschs larmsystem Anslutning via RS 232 till Bosch G -serien, UGM 2020, UEZ 2000/1000, BZ 500, NZ/ BZ 1060, NZ/BZ 1012, NZ DB SW CD-DVD DVD för återställning av programvara och installations-cd DBEK031 DBSE031 DBSWCD-DVD DB EK 012 SV svenskt tangentbord och svenska handböcker (endast EMEA) DBEK012SV DB EK 012 TR engelskt tangentbord och turkiska handböcker (endast EMEA) DBEK012TR DB EK 021 adapter för SCSI-kort och SCSIkabel Tillverkat i fabriken. SCSI-kabel ingår. Di- Bos Micro: endast för DB 06, p.g.a. den PCIkortplats som krävs. DiBos 19 tum: inte för DB 30 C5 100 R2 och DB 30 C5 160 R2, p.g.a. den PCI-kortplats som krävs. DBEK021 DB EK 061 adapter för SCSI-kort och SCSIkabel Utbyggnad. SCSI-kabel ingår. DiBos Micro: endast för DB 06, p.g.a. den PCI-kortplats som krävs. DBEK061 DB SE 041, teletjänstpaket för DiBos (endast EMEA) Värd för PC Anyware, version 10.5 DBSE041 DB EK 831 OVS-gränssnittskonverterare OVS RS 485/RS 232 gränssnittskonverterare. DBEK831OVS DB EK 823 9M, 9-polig anslutningskabel, mellan DTP3 och OVS DBEK8239M DB EK 721 RS 232 PCI gränssnittsutbyggnad för RS 232 (endast EMEA) PCI-kort för 2x RS 232. Kräver en ledig PCIkortläsare. DBEK721RS232 DB EK 211 DCF radiomottagare för klocka DCF-77 (endast EMEA) Kräver ett ledigt RS 232-gränssnitt. DBEK211DCF DB EK 211 DCFC 50 m förlängningskabel för DCF-77 (endast EMEA) DBEK211DCFC Sweden: Bosch Security Systems AB Vestagatan Göteborg Phone: Fax: se.securitysystems@bosch.com Represented by Bosch Security Systems AB 2010 data kan ändras utan föregående meddelande T Cur: sv-se, V8, 18 Mar 2010 Src: en-us, V6, 10 Apr 2008
