1 Bilaga 2. VA-utbyggnadsplan i befintlig bebyggelse, områdesbeskrivningar En del av Norrtälje kommuns VA-plan 2018 Version: 1.0

2 Innehåll Läsanvisning... 3 Definitioner... 4 Prioriteringsmodell för områden med behov i befintlig bebyggelse... 5 Köpmanholm... 9 Bergshamra by och tätort Skärsta Västanvik Skebobruk Frihamra, Kilen Nysättra Spillersboda Spraggarboda och Gubboda Åkerö Västernäs, Östernäs och Uppnäs Solö och Storö Finnby, Söderby (Rimbo) Harka Björknäs Riala-Sättra (delområde A och B) Sid: 2(40)

3 Läsanvisning Bilaga 2. VA-utbyggnadsplan i befintlig bebyggelse utgör en del av Norrtälje kommuns VA-plan Bilaga 2 bör läsas som en del av VA-planen för att förstå sammanhanget mellan den planerade VA-utbyggnaden och de underhålloch reinvesteringsbehov som föreligger i den allmänna VA-anläggningen. De årtal som anges i anslutning till respektive utbyggnadsområde anger i de flesta fall tidigast möjliga projektstart för området. Av de planerade utbyggnadsområdena är majoriteten beroende av att åtgärder i den befintliga allmänna VA-anläggningen genomförs. Detta leder till att ett projekts möjlighet till genomförande kan bero av flera andra projekts genomförande. Beroende på utbyggnadsområdets komplexitet tar det upp till något år från projektstart till möjlig byggstart (entreprenad) och upp till ett par, tre år från projektstart till entreprenadavslut. Detta innebär att det från det angivna årtalet till dess att de allmänna VA-tjänsterna kan nyttjas kan ta flera år. Sid: 3(40)

4 Definitioner Begrepp ARV LAV p.e. Pst VA VA-verksamhetsområde VV Allmän VA-anläggning Avloppsvatten Dagvatten Spillvatten Förklaring Avloppsreningsverk Lag (2006:412) om allmänna vattentjänster Personekvivalent är ett mått på den mängd syre som går åt för att bryta ner det organiska material som en människa producerar på ett dygn. Måttet anges som BOD 7 och beräknas vara 70 gram/person och dygn. Pumpstation Vatten- och avlopp (inkluderar vatten, spillvatten och dagvatten) Verksamhetsområde är det geografiska område inom vilket en eller flera vattentjänster har eller ska ordnas genom en allmän VA-anläggning. Beslut om verksamhetsområde innebär att lag (2006:412) om allmänna vattentjänster (LAV) samt föreskrifter beslutade med stöd av denna lag (VA-taxa, ABVA etc.) blir tillämpliga i förhållandet mellan huvudman för den allmänna VA-anläggningen och fastighetsägare eller annan användare inom området. Vattenverk En VA-anläggning över vilken en kommun har ett rättsligt bestämmande inflytande och som har ordnats och används för att uppfylla kommunens skyldigheter enligt denna lag, Samlingsnamn för dagvatten och spillvatten Vatten som tillfälligt avrinner från markytan eller från annan konstruktion, till exempel regnvatten, smältvatten, spolvatten eller framträngande grundvatten. Vatten från hushållsavlopp, WC samt bad, dusch, disk och tvätt. Sid: 4(40)

5 Prioriteringsmodell för områden med behov i befintlig bebyggelse Steg 1: VA2-bedömning Bygg- och miljönämnden har bedrivit en omfattande kartering samt områdesvis analys och bedömning över de delar av kommunen som i dagsläget inte omfattas av verksamhetsområde för kommunalt VA. Projektet benämnt VA2 inleddes under Områden utanför nuvarande VA-verksamhetsområde bedömdes enligt kriterierna recipient, grundvatten, avlopp, jordart, permanentningsgrad och områdets storlek. VA2-bedömningen används som indata i prioriteringsmodellen. Steg 2: Villkorsstyrt urval. Bygg- och miljönämnden har gjort ett villkorsstyrt urval för att sålla ut områden med störst behov av samlad vatten- och avloppsförsörjning. Vid det villkorsstyrda urvalet selekteras områden med minst 4 recipientpoäng (av 5 möjliga) eller minst 3 grundvattenpoäng (av 5 möjliga) samt minst 20 permanenthushåll, vilka anses ha störst behov av att lösa vatten- och avloppsförsörjningen i ett större sammanhang. Recipientklassningen utgår från den klassning av ytvatten som länsstyrelserna bedriver enligt EU:s vattendirektiv och som finns samlat i databasen VISS (VattenInformationsSystem Sverige). Recipientpoäng i VA2 4 innebär att recipienternas statusklassning är måttlig, otillfredsställande eller dålig. Statusen är ett mått på miljötillståndet och konsekvenserna av tidigare och nuvarande miljöbelastning. Ju sämre status, desto högre recipientpoäng. Grundvattenpoängen beror på tillgången på grundvatten av god kvantitet och kvalitet i området och relateras till skyddet för människors hälsa. Ju sämre kvantitet och kvalitet, desto högre poäng. Antalet permanenthushåll är kopplat till den påverkan bebyggelsen i ett område har på människors hälsa och miljön. Ju fler människor som behöver vatten- och avloppstjänster dagligen, desto större potentiell påverkan på miljön och människors hälsa. Områden där utbyggnad av kommunala vatten- och avloppsledningar är pågående, eller där investeringen för utbyggnaden är beslutad i kommunfullmäktige, se Tabell 10 i VA-plan, är högst prioriterade och behandlas inte i vidare 1 RAPPORT: Norrtälje kommuns VA-utveckling, delprojekt 2. Process- och beslutsstöd för VA-försörjning utanför kommunalt verksamhetsområde. Beskrivning och dokumentation Sid: 5(40)

6 analys. Bygg- och miljönämnden har därefter granskat kvarvarande områden och genom fjärranalys kunnat exkludera glesbebyggda områden och reducera urvalet ytterligare, då behovet av vatten och avlopp ansetts kunna lösas genom enskilda VA-anläggningar. Steg 3: Prioritering Efter det villkorsstyrda urvalet har områdena rangordnats. Rangordningen har skett utifrån den totalpoäng de fått i VA2, med eventuella extrapoäng. Ett extrapoäng har påförts om området är helt eller delvis inom vattenskyddsområde och ett extrapoäng om området ligger intill eller delvis ingår i ett befintligt VAverksamhetsområde (ett s.k. randområde). Dessa extrapoäng har utdelats då bygg- och miljönämnden ansett att områden som uppfyller dessa kriterier bör prioriteras i den kommunala VA-utbyggnaden. Steg 4: Kategorisering Bygg- och miljönämnden har vidare kategoriserat urvalet utifrån sin praktiska kännedom, för att tydliggöra nämndens syn på hur områdena bör prioriteras. Den färdiga listan innehåller 12 områden som indelats i fyra kategorier (1-4), där kategori 1 är områden med störst behov av allmänna VA-tjänster, Tabell 1. Steg 5: Möjlighetsbedömning Efter behovsprioriteringen som gjorts av bygg- och miljönämnden, har VA-avdelningen utrett möjligheterna att förse prioriterade områden med allmänna vattentjänster. Möjlighetsbedömningen är starkt kopplad till status och kapacitet i befintlig huvudinfrastruktur. I möjlighetsbedömningen har nedanstående parametrar utretts: Finns kapacitet i den befintliga allmänna VA-anläggningen (avloppsreningsverk och/eller vattenverk) idag? (aktuellt i de fall där behovsområdet ligger i nära anslutning till den befintliga allmänna VA-anläggningen) Finns ledningsnät med tillräcklig kapacitet? Vilka åtgärder krävs för att området ska kunna anslutas till befintlig allmän VA-anläggning? Går det att tillgodose behovet av allmänna vattentjänster med hjälp av en lokal VA-lösning? När, med hänsyn till ovanstående, beräknas en anslutning tidigast vara möjlig? Sid: 6(40)

7 Vid områden i samma behovskategori blir de ekonomiska konsekvenserna vägledande för prioriteringen, i enlighet med beslutad VA-policy. Områden som prioriterats för utbyggnad eller där utbyggnad redan är beslutad samt projektens nuvarande status framgår av Tabell 1. Tabell 1. Sammanfattning områden med behov av VA-tjänster i befintlig bebyggelse där utbyggnad kommer att genomföras samt projektens status 2017 respektive Status/ Område Status 2017 Status 2018 Kommentar s. Prioritet Pågår Grisslehamn Entreprenad Klart påbörjad Pågår Köpmanholm Projekt Pågående Sydväst om färjeläget. Beslut om 9 påbörjat utbyggnad av verksamhetsområde. Pågår Bergshamra Beslutat Pågående Beslut om utbyggnad av verksamhetsområde. 11 by och tätort Påbörjat Skärsta Beslutat Projekt En förstudie för VA-utbyggnaden i 13 påbörjat området har genomförts under 2017 och projektet är påbörjat. Beslutat Västanvik Beslutat Beslutat Inte Beslut om utbyggnad av verksamhetsområde Skebobruk Inte 1 Frihamra, Kilen Inte 1 Nysättra By Inte 2 Spillersboda Inte 2 Spraggarboda och Gubboda Inte 2 Åkerö Inte 2 Västernäs Östernäs och Uppnäs Inte Projekt påbörjat Inte Inte Inte Inte Inte Inte En förstudie för VA-utbyggnaden i området har genomförts under Upprioriterat av BMN sedan Upprioriterat av BMN sedan Utbyggnad av VA-nätet är beroende av kapacitetsökningen i Kapellskärs ARV samt överföring av avloppsvatten från Spillersboda till kapellskärsledningen. Utbyggnad av VA-nätet är beroende av kapacitetsökningen i Kapellskärs ARV samt överföring av avloppsvatten från Spillersboda till kapellskärsledningen. Upprioriterat av BMN sedan Utbyggnad av VA-nätet är beroende av kapacitetsökningen i Kapellskärs ARV. Upprioriterat av BMN sedan Utbyggnad av VA-nätet är beroende av kapacitetsökningen i Kapellskärs ARV. Upprioriterat av BMN sedan Sid: 7(40)

8 3 Solö och Storö Inte 3 Finnby, Söderby (Rimbo) Inte Inte Inte 4 Harka Inte Inte 4 Björknäs Inte Inte 4 Riala-Sättra A - Inte 4 Riala-Sättra B - Inte Utbyggnad av VA-nätet är beroende av kapacitetsökningen i Kapellskärs ARV samt överföring av avloppsvatten från Spillersboda till kapellskärsledningen. Aktuellt först efter 2021 och är därmed inte närmare tidsatt. Upprioriterat av BMN sedan Aktuellt först efter 2021 och är därmed inte närmare tidsatt. Aktuellt först efter 2021 och är därmed inte närmare tidsatt. Nyprioriterat område från BMN Nyprioriterat område från BMN Sid: 8(40)

9 Köpmanholm Beslut om investering i utbyggnad av kommunalt verksamhetsområde för vatten och spillvattenavlopp i kommunstyrelsen (KS 162). Beslut om utökat verksamhetsområde i kommunfullmäktige (KF 125) samt beslut om ytterligare utökat verksamhetsområde i kommunfullmäktige (KF 8). Projektet är pågående och entreprenaden planeras pågå under Bakgrund Köpmanholm har i tidigare planering (Program för utveckling av kommunalt vatten och avlopp ) angivits som ett område med möjlighet till samfälld anslutning till kommunalt vatten och avlopp Trots detta beslutades om investering i utbyggnad av kommunalt verksamhetsområde i aktuellt område, då inventeringar utförda av bygg- och miljönämnden under 2011 påvisat områdets akuta behov av att lösa VA-försörjningen i ett större sammanhang, med hänvisning till skyddet för människors hälsa och miljön. Gränserna för utbyggnadsområdet justerades vid beslut i kommunfullmäktige (KF 125) samt återigen (KF 8). Detta då det beslut som fattades i kommunfullmäktige under 2014 inte omfattar bebyggelsen i sin helhet och därmed utelämnar fastigheter som anses omfattas av VA-huvudmannens ansvar. Aktuellt område framgår av Figur 1. Beroenden Den beslutade utökningen av verksamhetsområdet i Köpmanholm är möjlig inom Köpmanholms avloppsreningsverks nuvarande kapacitet. På sikt kommer dock vattenledningen från Norrtälje till Köpmanholm att behöva förstärkas. Förstärkningen är planerad i ett kommande projekt där överföringsledningar för vatten och spillvatten planeras från Spillersboda ARV till Kapellskärsledningarna. Sid: 9(40)

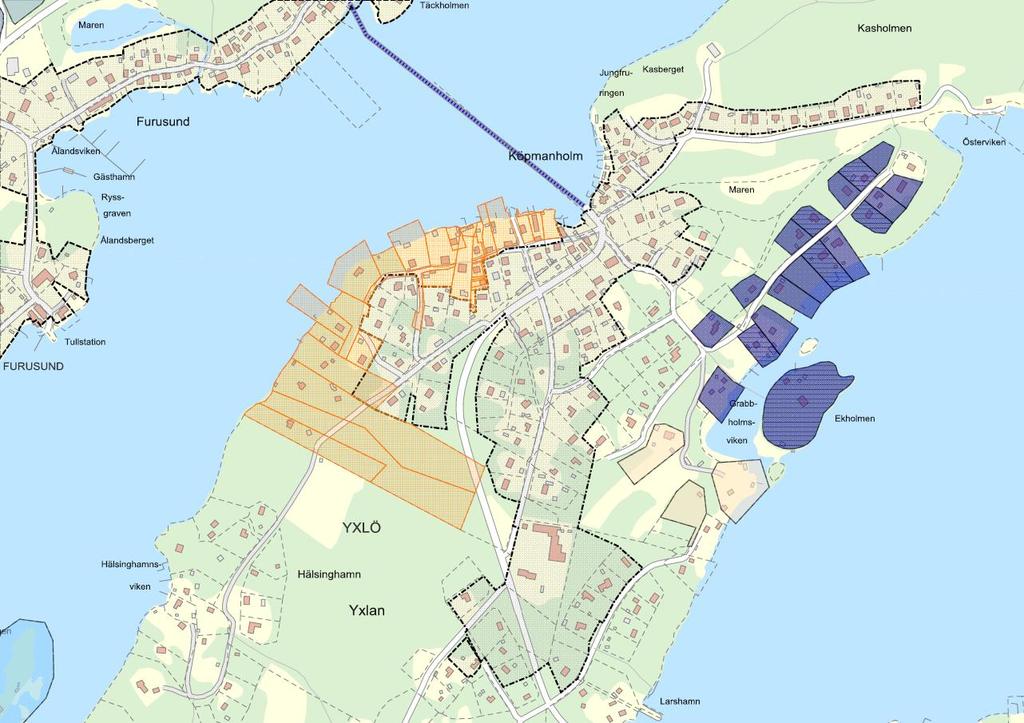

10 Figur 1. Köpmanholm. Fastigheter som berörs av pågående utbyggnad markerade med orange. Befintligt verksamhetsområde inom svart markering. VA-samfällighet i området markerad med lila och beige. Sid: 10(40)

11 Bergshamra by och tätort Beslut om investering i utbyggnad av kommunalt verksamhetsområde för vatten och spillvattenavlopp (KF 101). Projektet är pågående och entreprenaden planeras pågå under 2018 och Bakgrund Investeringsbeslutet i kommunfullmäktige (KF 101) omfattade utbyggnad av kommunalt vatten och spillvattenavlopp i Enviken, Bergshamra by, Bergshamra tätort samt VA-infrastruktur för att möjliggöra områdesutbyggnaden. VA-nätet i Enviken fritidshusområde byggdes ut under perioden Förbindelsepunkter för vatten och spillvattenavlopp har även upprättats för ett antal fastigheter i Bergshamra by i samband med byggandet av överföringsledningar för vatten och spillvatten till Norrtälje. I Bergshamra by och i delar av Bergshamra tätort, totalt ca 150 fastigheter, återstår att bygga ut VA-nätet. Projektet är nu pågående. Aktuellt område framgår av Figur 2. Beroenden Vattenförsörjningen till området är säkerställd i och med övergången till försörjning via Norrvatten. Spillvatten från området pumpas till Lindholmens ARV i Norrtälje. Sid: 11(40)

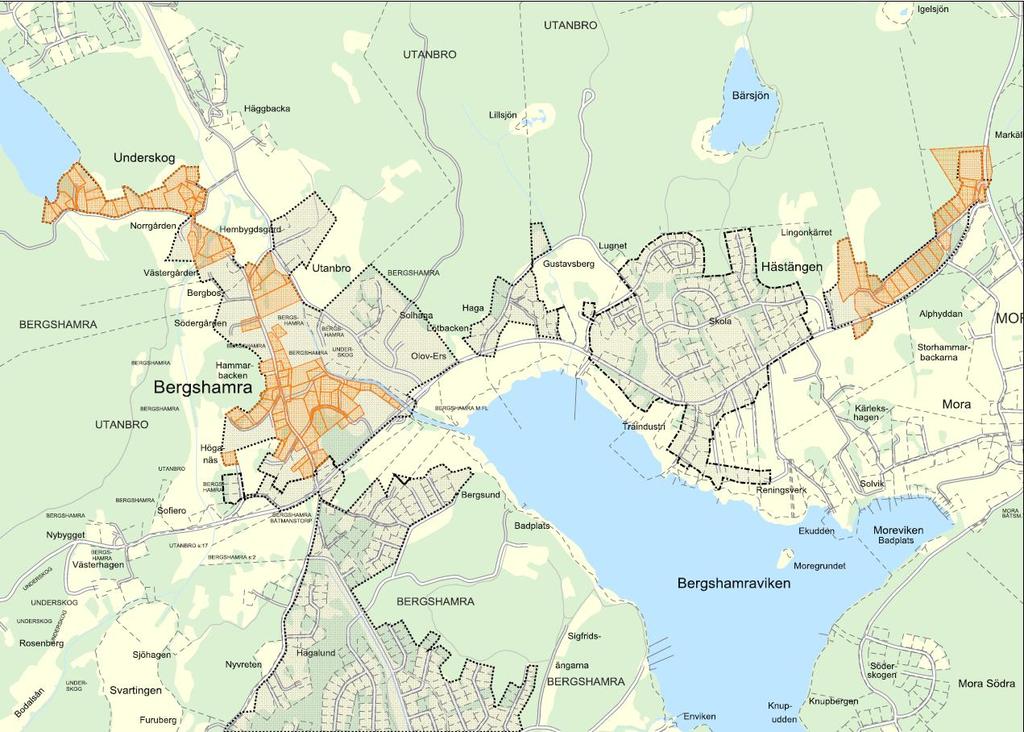

12 Figur 2. Bergshamra. I projektet berörda fastigheter markerade med orange. Befintligt verksamhetsområde inom svart markering. Utbyggnadsprojektets omfattning utreds i samband med projektstart. Sid: 12(40)

13 Skärsta Beslut om utvidgning av kommunalt verksamhetsområde för vatten och avlopp (KF 180). Behovet av att lösa VA-frågan i ett större sammanhang i området är mycket högt prioriterat (prioritetsgrupp 1). Projektet är påbörjat för delområde Granlund, se Figur 3. Ett informationsmöte med berörda fastighetsägare kommer att hållas i februari 2018 och entreprenaden beräknas pågå under Området Vattrudan ingår inte i pågående utbyggnadsprojekt då detaljplanen för området i dagsläget inte är fastställd. Bakgrund Skärsta (Granlundsvägen och del av Kustvägen) samt området Vattrudan ingick i ett beslut om utvidgning av verksamhetsområde för kommunalt vatten och avlopp i kommunfullmäktige (KF 180). Inventeringar av de enskilda avloppen i området genomfördes av bygg- och miljönämnden under februari Inventeringen visade att de enskilda avloppen var i mycket dåligt skick och att fastigheter som redan omfattades av det kommunala verksamhetsområdet, men där VA-utbyggnad ännu inte skett, var i behov av kommunala VA-tjänster. Det område som är beslutat verksamhetsområde, men där utbyggnad av VA-nätet ännu inte skett framgår av Figur 3. Beroenden Inga direkta beroenden finns. De åtgärder som är planerade för den befintliga anläggningen i området är inte direkt kopplade till planerad utbyggnad av ledningsnätet. Sid: 13(40)

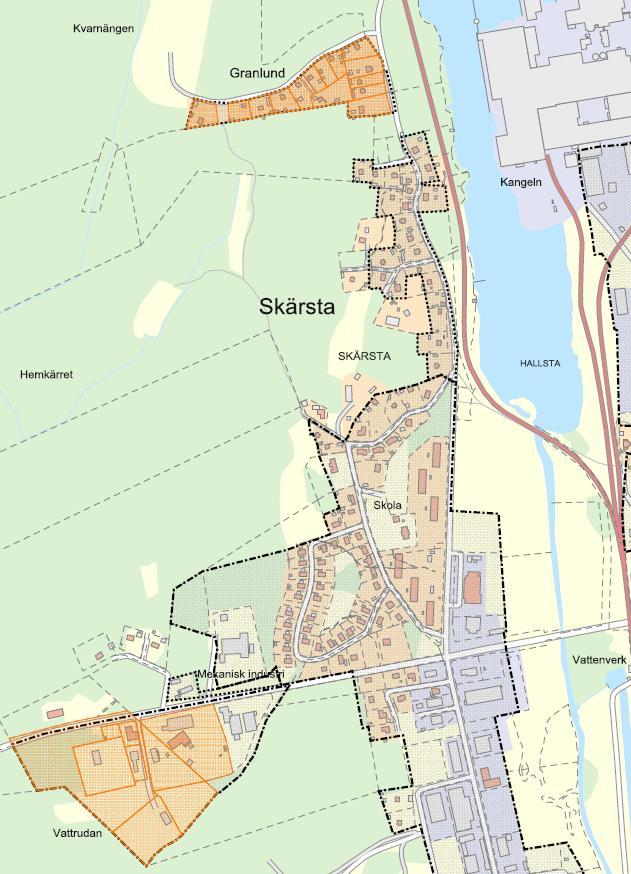

14 Figur 3. Skärsta och Vattrudan. Beslutat men ännu ej utbyggt verksamhetsområde markerat med orange. Befintligt verksamhetsområde inom svart markering. Endast norra delen på kartan, Granlund, ingår i nuvarande VA-utbyggnadsprojekt. Sid: 14(40)

15 Västanvik Beslut om investering i utbyggnad av kommunalt verksamhetsområde för vatten och spillvattenavlopp (KF 126). Utbyggnaden av vatten- och spillvattenavloppsnätet i Västanvik kommer inte att påbörjas förrän entreprenaden för att bygga ut Kapellskärs avloppsreningsverk till en kapacitet motsvarande p.e. är påbörjad. Anslutningen av området Västanvik till den allmänna VA-anläggningen är beroende av att avloppsreningsverket är utbyggt och i drifttaget. Detta leder till att tidigast möjliga projektstart preliminärt blir under 2018, och tidigast möjliga anslutning under Bakgrund Verksamhetsområdet i Västanvik fastställdes i samband med ett investeringsbeslut i kommunfullmäktige ( 126). I den sydligaste delen av området upprättades förbindelsepunkter till 26 fastigheter i samband med byggnationen av en överföringsledning för vatten och spillvatten till Åkerö. VA-utbyggnad i resterande delen av Västanvik kvarstår dock. Enligt investeringsbeslutet omfattar området totalt ca 510 fastigheter. Kommunens ambition har varit att utbyggnadsprojektet i Västanvik skulle återupptas under 2016, då man trodde att belastningen från Västanvik skulle inrymmas i Kapellskärs avloppsreningsverks befintliga kapacitet. Tyvärr står det nu klart att möjligheten att ansluta Västanvik till det kommunala VA-nätet är beroende av att kapaciteten i Kapellskärs ARV ökas till p.e., vilket skjuter upp en möjlig projektstart för utbyggnad i Västanvik till ca Beroenden Kapellskärs ARV har ett tillstånd som begränsar anslutningen till p.e. Trots att dagens belastning inte motsvarar dimensioneringen har verket haft svårt att klara gällande utsläppskrav. En prognos visar dessutom på en ökning av belastningen från redan anslutna fastigheter och avtalskunder. Under 2016 har nödvändiga åtgärder inom befintligt tillstånd därför genomförts på verket. Eftersom utbyggnad av verket till p.e. inte har fått nödvändiga tillstånd och tiden för när detta kan erhållas är oviss, gör VA-avdelningen bedömningen att det är nödvändigt att avvakta med VA-utbyggnaden i Västanvik, även om investeringsmedel är beviljade. En genomgång har påvisat att verksamhetsområdet, enligt det beslut som fattades i kommunfullmäktige under 2012, inte omfattar bebyggelsen i Västanvik i sin helhet. Därmed har vissa fastigheter som kan omfattas av VA-huvudmannens ansvar utelämnats. Verksamhetsområdets omfattning kommer därför att ses över i samband med projektstart. Området Västanviks omfattning framgår av Figur 4. Sid: 15(40)

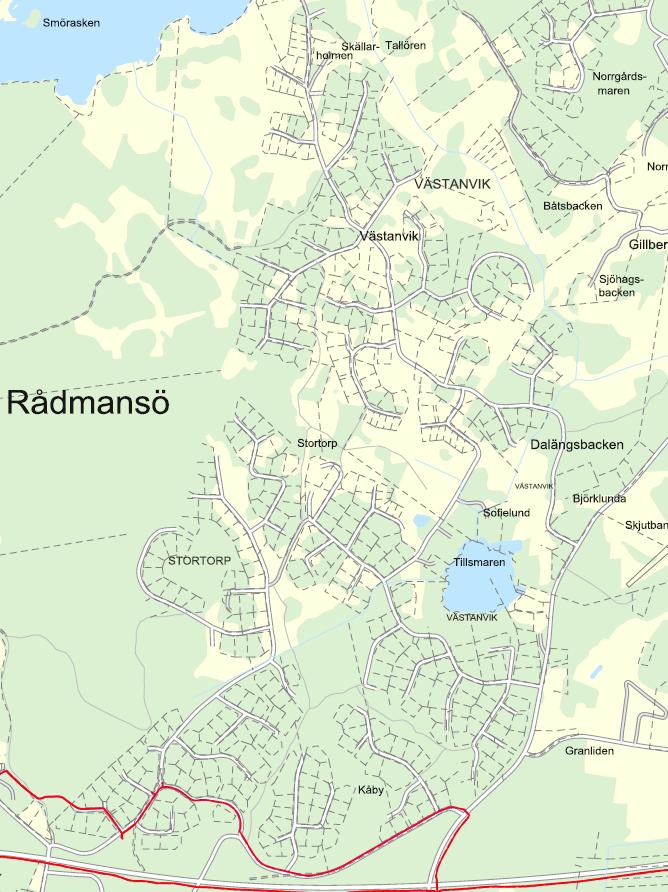

16 Figur 4. Västanvik. 26 fastigheter i Områdets södra del har fått förbindelsepunkt för vatten och spillvatten upprättat. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 16(40)

17 Skebobruk Behovet av att lösa VA-frågan i ett större sammanhang i området är högt prioriterat (prioritetsgrupp 1). En förstudie över området har genomförts under Projektet pågår fortsatt under Datum för planerad entreprenadstart är fortfarande ovisst. Berörda fastighetsägare kommer att informeras. Bakgrund Skebobruk samhälle omfattas till stora delar av verksamhetsområde för kommunalt vatten och spillvatten och i vissa delar även dagvatten. I en skrivelse från bygg- och miljönämnden, daterad , påtalas behovet av att utöka verksamhetsområdet. Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 5 kommer att beröras av VA-utbyggnaden. VA-avdelningen kommer att se över VA-utbyggnadsområdet i samverkan med miljö- och hälsoskyddsenheten. Beroenden Inga direkta beroenden finns. Skebobruks VA-ledningssystem är anslutet till den befintliga allmänna VA-anläggningen i Hallstavik. De åtgärder som är planerade för den befintliga anläggningen i Hallstavik är inte direkt kopplade till den planerade utbyggnaden av ledningsnätet i Skebobruk. Sid: 17(40)

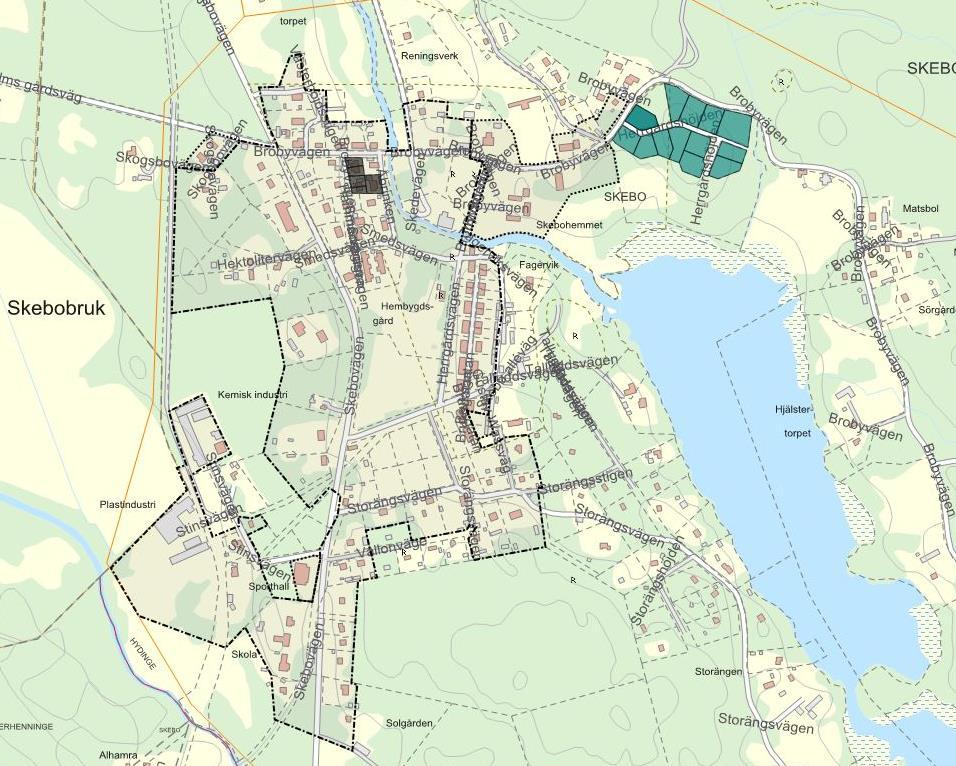

18 Figur 5. Skebobruk. Befintligt verksamhetsområde inom svart markering. VA-samfälligheter i området markerade med turkos respektive brunt. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 18(40)

19 Frihamra, Kilen Behovet av att lösa VA-frågan i ett större sammanhang i området är mycket högt prioriterat (prioritetsgrupp 1). Tidigast möjliga projektstart för utbyggnad av VA-nätet i Frihamra, Kilen är Verksamhetsområdets omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 6 kommer att beröras av VA-utbyggnaden. Bakgrund Området var enligt det upphävda Program för utveckling av kommunalt vatten och avlopp planerat som kommunalt verksamhetsområde för vatten och avlopp Bygg- och miljönämnden har (BMN 79) hemställt i kommunfullmäktige om utbyggnad av kommunalt vatten och avlopp i Finsta-Kilen. Bygg- och miljönämnden har med resultatet från genomförda inventeringar i området, ansett att det bör fastställas ett verksamhetsområde, då de enskilda avloppen i området utgör en olägenhet för människors hälsa och miljön. Området som inventerats av bygg- och miljönämnden omfattar ca 70 fastigheter, Figur 6. Omfattningen av ett framtida verksamhetsområde för kommunalt vatten och avlopp är inte utredd utifrån 6 Lag (2006:412) om allmänna vattentjänster. Området ligger delvis inom vattenskyddsområde för Lohäradsåsen. Norrvatten har pekat ut vattentäkten i området som en av de viktigare reservvattentäkterna. Vattentäkten pekas även ut som en reservvattentäkt av högsta prioritet i förslaget till regional vattenförsörjningsplan. Nyttjanderätten övertas av Norrvatten efter upprustning av Finsta vattenverk. Beroenden Det kommunala vattennätet är till viss del redan utbyggt i området. Området ligger delvis inom vattenskyddsområde och en lokal allmän avloppslösning anses därför inte lämplig. Utbyggnaden av verksamhetsområde i Frihamra, Kilen är därför beroende av förnyelse och upprustning av avloppsreningsverket i Finsta. Sid: 19(40)

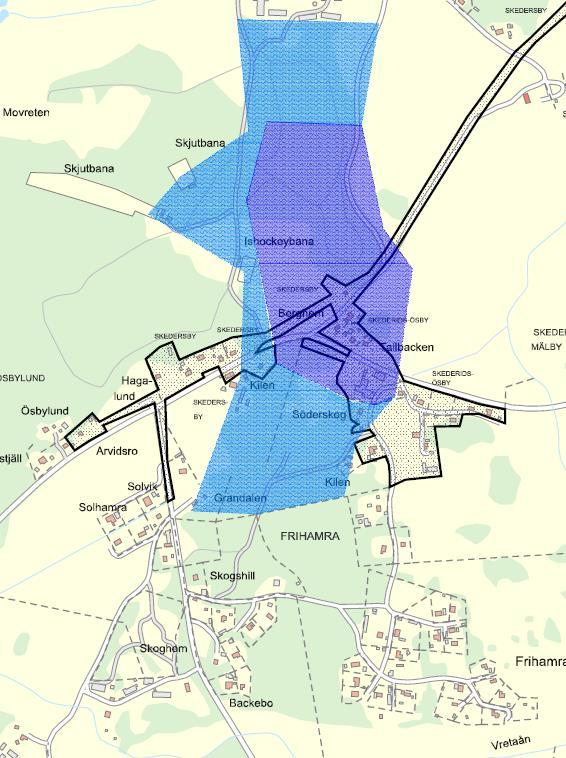

20 Figur 6. Frihamra, Kilen. Befintligt och utbyggt verksamhetsområde för vatten inom svart markering. Yttre och inre vattenskyddsområde markerat med blått respektive lila. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 20(40)

21 Nysättra Behovet av att lösa VA-frågan i ett större sammanhang i området är högt prioriterat (prioritetsgrupp 1). Tidigast möjliga projektstart för utbyggnad av VA-nätet till fastigheter inom området planeras till Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 7 kommer att beröras av VA-utbyggnaden. Bakgrund Nysättra samhälle ligger delvis inom befintligt verksamhetsområde. Fastigheter har inventerats av bygg- och miljönämnden som i skrivelser daterade respektive påtalat behovet av kommunalt vatten och spillvatten för fastigheter inom fastställt vattenskyddsområde samt delvis inom kommunalt verksamhetsområde för vatten, Figur 7. Bygg- och miljönämndens bedömning är att det finns ett behov av att inrätta verksamhetsområde för kommunalt vatten och avlopp i området. Beroenden En utbyggnad av ledningsnätet i Nysättra är beroende av kapacitetsökning och åtgärder i Nysättra ARV. Detta ARV når redan idag sitt kapacitetstak flödesmässigt varför en uppgradering av avloppsreningsverket måste verkställas. En förnyelse av befintligt ledningsnät är beslutad för att minska tillskottsvatten till verket och därmed minska det inkommande flödet. Nysättra försörjs med vatten från Norrvatten via en överföringsledning från Norrtälje. För den aktuella utbyggnaden bedöms befintlig kapacitet vara tillräcklig. När utbyggnadsprojektet påbörjas kommer verksamhetsområdets omfattning att utredas. Sid: 21(40)

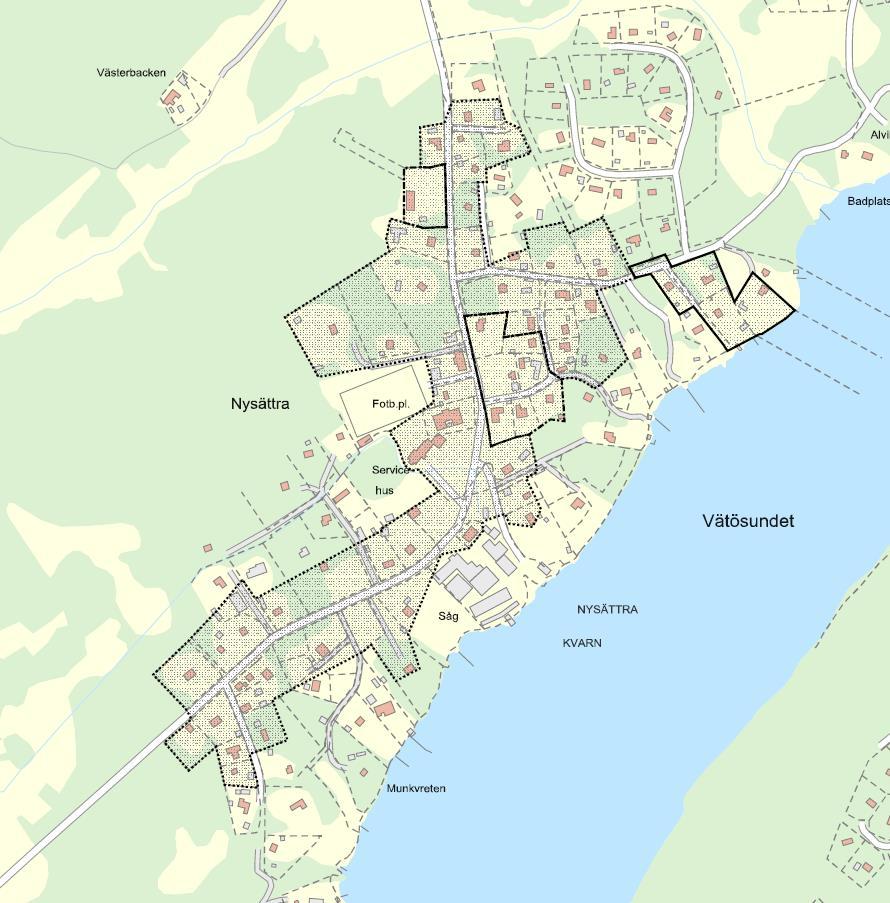

22 Figur 7. Nysättra. Befintligt verksamhetsområde inom svart markering. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 22(40)

23 Spillersboda Behovet av att lösa VA-frågan i ett större sammanhang i området är högt prioriterat (prioritetsgrupp 2). Tidigast möjliga projektstart för utbyggnad av VA-nätet i Spillersboda är efter Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 8 kommer att beröras av VA-utbyggnaden. Bakgrund Spillersboda samhälle omfattas till stor del redan idag av kommunalt verksamhetsområde för vatten och avlopp. I samhället finns även sex gemensamhetsanläggningar anslutna till det allmänna VA-ledningsnätet. Det finns emellertid ett relativt stort antal fastigheter i samhället som är hänvisade till enskilda VA-lösningar. I behovsprioriteringen anses området ha behov av kommunala vattentjänster, både med avseende på status i närliggande recipient och med avseende på tillgången till grundvatten av god kapacitet och kvalitet. Avloppsreningsverket i Spillersboda är idag högt belastat och att ansluta fler abonnenter till befintligt verk är inte möjligt. Beroenden Spillersboda ARV har idag tillstånd som begränsar anslutningen till 500 p.e. Avloppsreningsverket har nått sitt kapacitetstak gällande antalet anslutna abonnenter och har svårt att klara gällande utsläppskrav. En avveckling av avloppsreningsverket, med påföljande ombyggnad av avloppsreningsverket till pumpstation för anslutning till avloppsledningen mot Kapellskärs ARV, planeras. Ombyggnaden till pumpstation är dock inte möjlig förrän Kapellskärs ARV är utökat, d.v.s. tidigast efter år Utbyggnaden av VA-nätet i Spillersboda är m.a.o. dels beroende av en kapacitetsökning i Kapellskärs ARV, dels av byggandet av en överföringsledning från nuvarande Spillersboda ARV till Kapellskärsledningen. I samband med överföringsledningen för spillvatten ska även en överföringsledning för vatten byggas för att förstärka kapaciteten från Norrtälje till Köpmanholm. Sid: 23(40)

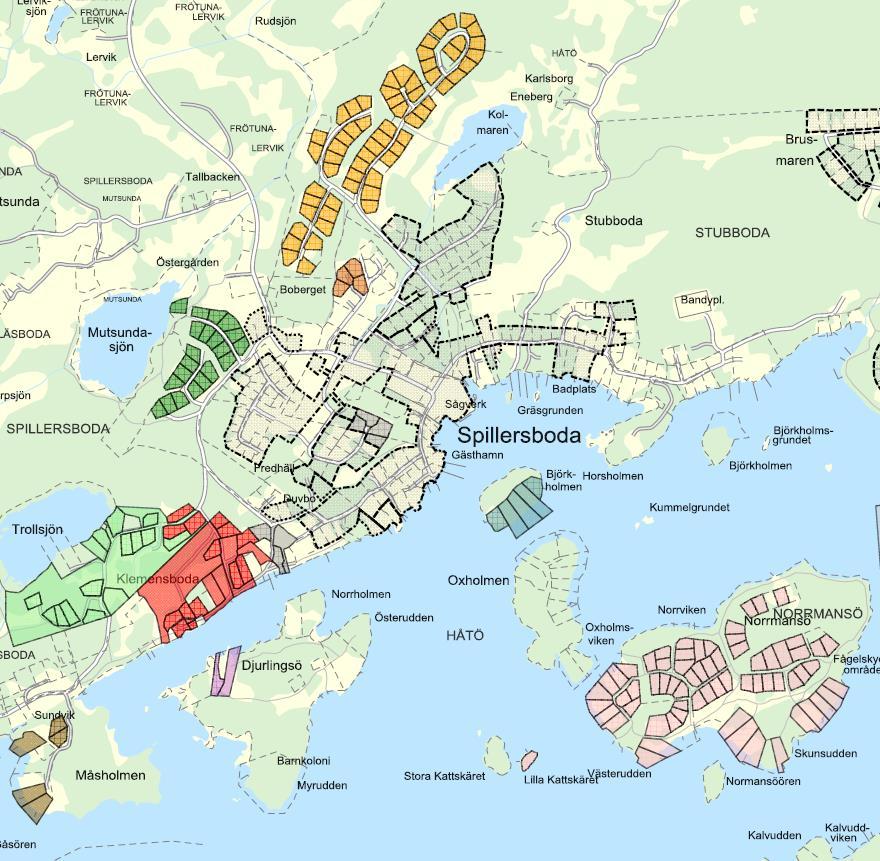

24 Figur 8. Spillersboda. Befintligt verksamhetsområde inom svart markering. VA-samfälligheter i området markerade med färg (11 stycken). Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 24(40)

25 Spraggarboda och Gubboda Beslut om investering och utbyggnad av överföringsledning för vatten och spillvatten till området (KF 100). Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 2). Tidigast möjliga projektstart för utbyggnad av internt distributionsnät för VA i Spraggarboda och Gubboda är efter Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 9 kommer att beröras av VA-utbyggnaden. Bakgrund Efter beslut i kommunfullmäktige (KF 100) gällande investering i utbyggnad av en överföringsledning för vatten och spillvatten till rubricerat område verkställdes byggnationen av överföringsledningen under åren för att möjliggöra framtida VA-anslutning. Fastigheter i Spraggarboda och Gubboda har inventerats av bygg- och miljönämnden under 2012 varefter man bedömt att det finns ett prioriterat behov att lösa VA-frågan i området. Någon vidare analys gällande om det finns fastigheter som inte faller inom 6 LAV har i dagsläget inte gjorts. Bebyggelsedensiteten varierar dock mycket i området och verksamhetsområdets omfattning behöver utredas utifrån vilka fastigheter i Figur 9 som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang samt vilka eventuella fastigheter som ska hänvisas till enskilda lösningar. Beroenden Befintlig överföringsledning för spillvatten ansluter idag till Spillersboda ARV. Spillersboda ARV har idag tillstånd som begränsar anslutningen till 500 p.e. Avloppsreningsverket har nått sitt kapacitetstak gällande antalet anslutna abonnenter och har svårt att klara gällande utsläppskrav. En avveckling av avloppsreningsverket, med påföljande ombyggnad av avloppsreningsverket till pumpstation för anslutning till avloppsledningen mot Kapellskärs ARV, planeras. Ombyggnaden till pumpstation är dock inte möjlig förrän Kapellskärs ARV är utökat, d.v.s. tidigast efter år Utbyggnaden av VA-nätet i Spraggarboda och Gubboda är m.a.o. dels beroende av en kapacitetsökning i Kapellskärs ARV, dels av byggandet av en överföringsledning från nuvarande Spillersboda ARV till Kapellskärsledningen. I Sid: 25(40)

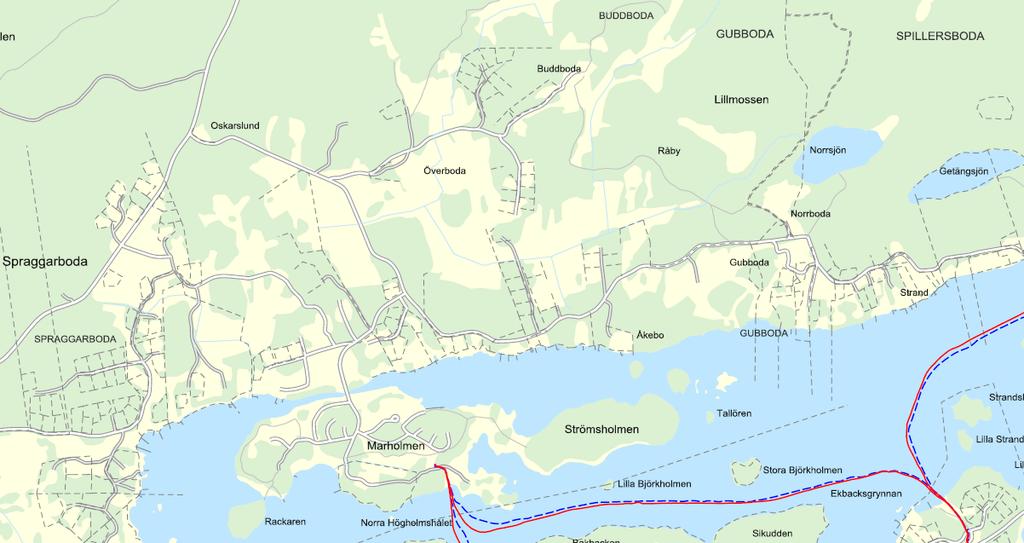

26 samband med överföringsledningen för spillvatten kommer även en överföringsledning för vatten att byggas för att förstärka kapaciteten från Norrtälje till Köpmanholm. När utbyggnadsprojektet påbörjas kommer verksamhetsområdets omfattning att utredas. Figur 9. Spraggarboda och Gubboda. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 26(40)

27 Åkerö Beslut om investering och utbyggnad av överföringsledning för vatten och spillvatten till området (KF 181). Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 2). Tidigast möjliga projektstart för utbyggnad av internt distributionsnät för VA i Åkerö är Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 10 kommer att beröras av VA-utbyggnaden. Bakgrund Efter beslut i kommunfullmäktige (KF 181) gällande investering i utbyggnad av överföringsledningar för vatten och spillvatten till rubricerat område har samfälld VA-anslutning möjliggjorts i enlighet med planeringen i kommunens tidigare Program för utveckling av kommunalt vatten och avlopp Byggnationen av överföringsledningen verkställdes under åren , och förbindelsepunkt för möjliggörande av samfälld VA-anslutning har upprättats inom området Figur 10. Den bildade VA-samfälligheten har dock beslutat sig för att inte gå vidare med anslutningen till det kommunala VA-nätet. Bygg- och miljönämnden har uppmärksammat att det finns ett behov av kommunala vattentjänster efter genomförda inventeringar av de enskilda avloppen i området. Behovet föreligger både med avseende på status i närliggande recipient och tillgången till grundvatten av god kapacitet och kvalitet. Bygg- och miljönämnden har den (BMN 62) hemställt i kommunfullmäktige om utbyggnad av kommunalt vatten och avlopp 2 i Åkerö. Området omfattar ca 140 fastigheter, Figur 10. Bebyggelsetätheten varierar dock mycket i området och verksamhetsområdets omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Beroenden Kapellskärs ARV har ett tillstånd som begränsar anslutningen till p.e. Trots att dagens belastning inte motsvarar dimensioneringen har verket haft 2 I hemställan från bygg- och miljönämnden föreläggs om vatten och avloppsutbyggnad. Överföringsledningarna som verkställts till området är dock för vatten och spillvatten. Sid: 27(40)

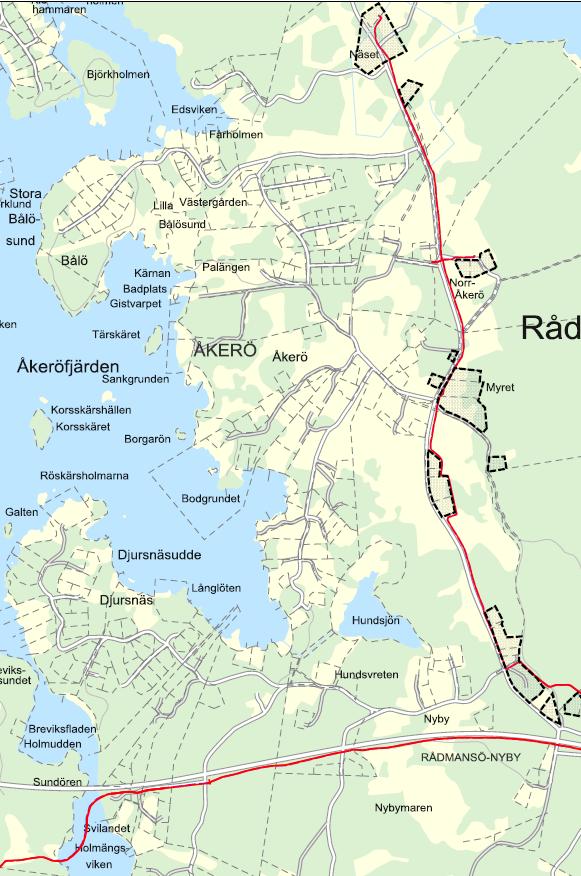

28 svårt att klara gällande utsläppskrav. En prognos visar dessutom på en ökning av belastningen från redan anslutna fastigheter och avtalskunder. Under 2016 har nödvändiga åtgärder inom befintligt tillstånd därför genomförts på verket. Eftersom utbyggnad av verket till p.e. inte har fått nödvändiga tillstånd och tiden för när detta kan erhållas är oviss, gör VA-avdelningen bedömningen att det är nödvändigt att avvakta med VA-utbyggnaden i Åkerö tills kapaciteten i avloppsreningsverket är säkerställd. När utbyggnadsprojektet påbörjas kommer även verksamhetsområdets omfattning att behöva ses över. Området Åkerö framgår av Figur 10. Figur 10. Åkerö. Inom detta område återfinns de fastigheter bygg- och miljönämnden inventerat. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Befintligt och utbyggt verksamhetsområde längs den rödmarkerade överföringsledningen längs Åkerövägen markerat med svart. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 28(40)

29 Västernäs, Östernäs och Uppnäs Beslut om investering och utbyggnad av överföringsledning för vatten och spillvatten till området (KF 66). Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 2). Tidigast möjliga projektstart för utbyggnad av internt distributionsnät för VA i Västernäs, Östernäs och Uppnäs är Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 11 kommer att beröras av VA-utbyggnaden. Bakgrund Bygg- och miljönämnden har uppmärksammat att det finns ett behov av kommunala vattentjänster efter genomförda inventeringar av de enskilda avloppen i området. Behovet föreligger både med avseende på status i närliggande recipient och tillgången till grundvatten av god kapacitet och kvalitet. Området omfattar ca 200 fastigheter. Området har skiftande karaktär och VA-standarden skiljer sig delvis åt. De strandnära områdena är mest tätbebyggda och där är även markförutsättningarna överlag svårare. Genom beslut i kommunfullmäktige (KF 66) gällande investering i utbyggnad av överföringsledningar för vatten och spillvatten till rubricerat område har samfälld VA-anslutning möjliggjorts i enlighet med planeringen i kommunens tidigare Program för utveckling av kommunalt vatten och avlopp Byggnationen av överföringsledningen verkställdes under åren , Figur 11, och tre förbindelsepunkter för möjliggörande av samfälld VA-anslutning har upprättats inom området. Sedan VA-plan 2016 har området Västernäs, Östernäs och Uppnäs bedömts ha behov av allmänna VA-tjänster enligt 6 LAV och kommer i och med utbyggnad att ingå i det kommunala VAverksamhetsområdet. Beroenden Kapellskärs ARV har ett tillstånd som begränsar anslutningen till p.e. Trots att dagens belastning inte motsvarar dimensioneringen har verket haft svårt att klara gällande utsläppskrav. En prognos visar dessutom på en ökning av belastningen från redan anslutna fastigheter och avtalskunder. Under 2016 har nödvändiga åtgärder inom befintligt tillstånd därför genomförts på verket. Eftersom utbyggnad av verket till p.e. inte har fått nödvändiga tillstånd Sid: 29(40)

30 och tiden för när detta kan erhållas är oviss, gör VA-avdelningen bedömningen att det är nödvändigt att avvakta med VA-utbyggnaden i Västernäs, Östernäs och Uppnäs tills kapaciteten i avloppsreningsverket är säkerställd. Figur 11. Västernäs, Östernäs och Uppnäs. Befintliga överföringsledningar markerade med rött. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 30(40)

31 Solö och Storö Beslut om investering och utbyggnad av överföringsledning för vatten och spillvatten till Solö (KF 100). Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 3). Tidigast möjliga projektstart för utbyggnad av internt distributionsnät för VA i Solö och Storö är Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 12 kommer att beröras av VA-utbyggnaden. Bakgrund Efter beslut i kommunfullmäktige (KF 100) gällande investering i utbyggnad av en överföringsledning för vatten och spillvatten till rubricerat område verkställdes byggnationen av överföringsledningen under åren för att möjliggöra framtida VA-anslutning. Fastigheter på Solö och Storö har inventerats av bygg- och miljönämnden under 2014 varefter man bedömt att det finns ett prioriterat behov, både med avseende på status i närliggande recipient och med avseende på tillgången till grundvatten av god kapacitet och kvalitet, att lösa vattentjänstfrågan i ett större sammanhang. Området som prioriteras av bygg- och miljönämnden är framförallt Solö och västra Storö. Någon vidare analys gällande om det finns fastigheter som inte faller inom 6 LAV har i dagsläget inte gjorts. Bebyggelsedensiteten varierar dock mycket i området och verksamhetsområdets omfattning behöver utredas utifrån vilka fastigheter i Figur 12 som kan anses ha ett behov av att VAförsörjningen löses i ett större sammanhang och vilka eventuella fastigheter som ska hänvisas till enskilda lösningar. Beroenden Befintlig överföringsledning för spillvatten från Solö ansluter idag till Spillersboda ARV. Spillersboda ARV har idag tillstånd som begränsar anslutningen till 500 p.e. Avloppsreningsverket har nått sitt kapacitetstak gällande antalet anslutna abonnenter och har svårt att klara gällande utsläppskrav. En avveckling av avloppsreningsverket, med påföljande ombyggnad av avloppsreningsverket till pumpstation för anslutning till avloppsledningen mot Kapellskärs ARV, planeras. Ombyggnaden till pumpstation är dock inte möjlig förrän Kapellskärs ARV är utökat, d.v.s. tidigast efter år Sid: 31(40)

32 Utbyggnaden av VA-nätet i Solö och Storö är m.a.o. dels beroende av en kapacitetsökning i Kapellskärs ARV, dels av byggandet av en överföringsledning från nuvarande Spillersboda ARV till Kapellskärsledningen. I samband med överföringsledningen för spillvatten ska även en överföringsledning för vatten byggas för att förstärka kapaciteten från Norrtälje till Köpmanholm. När utbyggnadsprojektet påbörjas kommer verksamhetsområdets omfattning att utredas. Figur 12. Solö och Storö. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 32(40)

33 Finnby, Söderby (Rimbo) Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 3). Kunskapen om behovet av att lösa VA-frågan utanför vattenskyddsområdet behöver förbättras. Tidigast möjliga projektstart för utbyggnad av VA-nätet i Finnby, Söderby (Rimbo) planeras till efter 2022 och är därmed inte närmare tidsatt. Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 13 kommer att beröras av VA-utbyggnaden. Bakgrund Bygg- och miljönämnden har med resultatet från genomförda inventeringar inom vattenskyddsområdet 2013, ansett att det finns ett behov av kommunala vattentjänster för fastigheterna inom vattenskyddsområdet. Området som inventerats av bygg- och miljönämnden omfattade 19 fastigheter inom vattenskyddsområdet. Bebyggelsedensiteten varierar mycket stort i det utpekade området (Figur 13), och ett eventuellt framtida verksamhetsområdes omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang samt vilka eventuella fastigheter som ska hänvisas till enskilda lösningar. Bygg- och miljönämnden pekar också på behovet att genomföra inventering av de enskilda avloppsanläggningarna utanför vattenskyddsområdet för att få en bättre kännedom om områdets avloppsstatus och eventuellt behov av att lösa VA-frågan i ett större sammanhang. Norrvatten pekar ut området som prioriterad vattentäkt. Beroenden Området ligger delvis inom vattenskyddsområde och en lokal allmän avloppslösning anses därför inte lämplig. Utbyggnaden av verksamhetsområde i Sid: 33(40)

34 Finnby, Söderby är därför beroende av förnyelse och upprustning av avloppsreningsverket i Rimbo, bl.a. gällande kvävereningen. Dessutom kräver utbyggnaden överföringsledningar till området för och vatten och spillvatten. Figur 13. Finnby, Söderby (Rimbo). Yttre och inre vattenskyddsområde markerat. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 34(40)

35 Harka Behovet av att lösa VA-frågan i ett större sammanhang i området är prioriterat (prioritetsgrupp 4). Tidigast möjliga projektstart för utbyggnad av VA-nätet till fastigheter inom området planeras till efter 2022 och är därmed inte närmare tidsatt. Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 14 kommer att beröras av VA-utbyggnaden. Bakgrund Bygg- och miljönämnden har med resultatet från genomförda inventeringar i området under 2014, ansett att det finns ett behov av kommunala vattentjänster, både med avseende på status i närliggande recipient och med avseende på tillgången till grundvatten av god kapacitet och kvalitet. Inventeringen initierades av inkomna klagomål på enskilda avloppsutsläpp i området. Området omfattar ca 250 fastigheter med idag relativt låg permanentningsgrad och VA-standard, främst BDT till stenkista eller direktutsläpp. Hela området har dock karaktär av samlad bebyggelse. Läget nära Norrtälje gör att permanentningsgraden kan antas öka framöver. Beroenden Lämplig lösning för VA-försörjning av området måste utredas vidare, men ett alternativ är överföringsledning för spillvatten över viken till Lindholmens ARV. Utbyggnaden bör samordnas med exploatering av Björnöområdet som ligger strax väster om Harka. Sid: 35(40)

36 Figur 14. Harka. Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 36(40)

37 Björknäs Behovet av att lösa VA-frågan i ett större sammanhang i området prioriterat (prioritetsgrupp 4). Kunskapen om områdets behov av att lösa VA-frågan i ett större sammanhang måste förbättras. Tidigast möjliga projektstart för VA-utbyggnad i Björknäs planeras till efter 2022 och är därmed inte närmare tidsatt. Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 15 kommer att beröras av VA-utbyggnaden. Bakgrund Bygg- och miljönämnden har ansett att det finns ett behov av kommunala vattentjänster i området, både med avseende på status i närliggande recipient och med avseende på tillgången till grundvatten av god kapacitet och kvalitet Bebyggelsedensiteten varierar i området, se Figur 15 och ett eventuellt framtida verksamhetsområdes omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang samt vilka eventuella fastigheter som ska hänvisas till enskilda lösningar. Beroenden Området ligger idag inte i anslutning till den befintliga allmänna VAanläggningen. Olika alternativ för att lösa VA-frågan i ett större sammanhang behöver utredas vidare. Sid: 37(40)

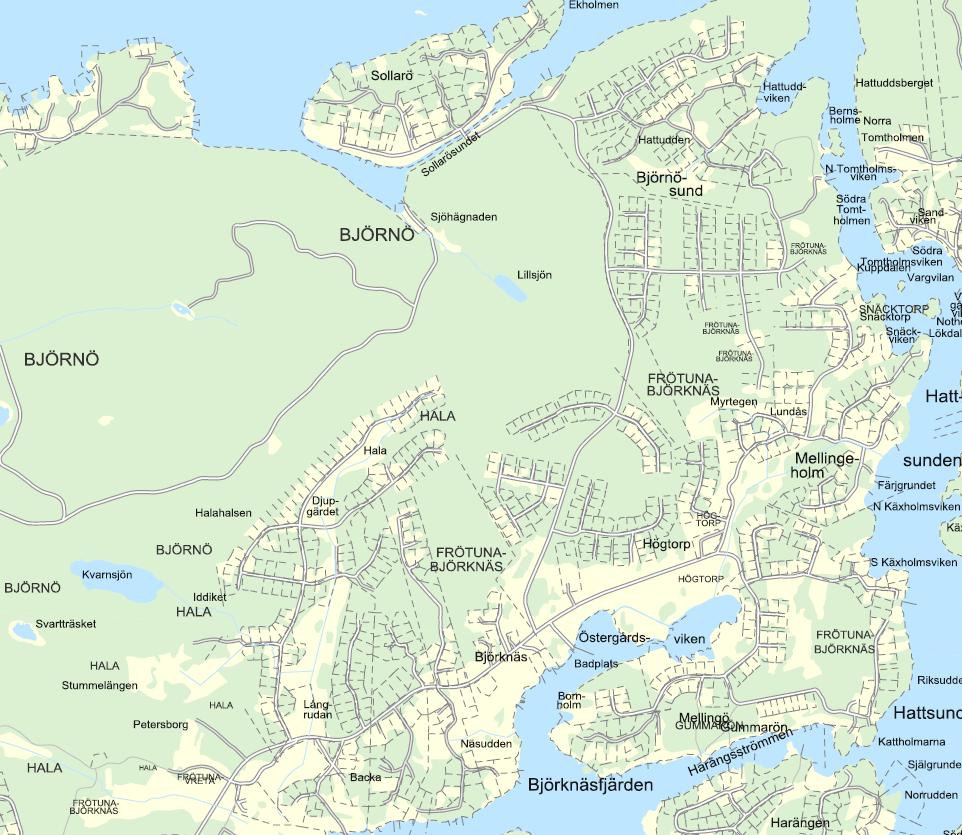

38 Figur 15. Björknäs (omfattande områdena: Hattudden, Björnsund, Mellingeholm, Snäcktorp, Gummarön, Frötuna-Björknäs, Högtorp, Backa Gård, Hala och Backa). Utbyggnadsprojektets omfattning kommer att utredas i samband med projektstart. Sid: 38(40)

39 Riala-Sättra (delområde A och B) Behovet av att lösa VA-frågan i ett större sammanhang i området prioriterat (prioritetsgrupp 4). Kunskapen om områdets behov av att lösa VA-frågan i ett större sammanhang måste förbättras. Tidigast möjliga projektstart för VA-utbyggnad i Björknäs planeras till efter 2022 och är därmed inte närmare tidsatt. Bakgrund Verksamhetsområdets framtida omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang. Det är därmed inte säkert att alla fastigheter inom området i Figur 16 kommer att beröras av VA-utbyggnaden. Bakgrund Bygg- och miljönämnden har ansett att det finns ett behov av kommunala vattentjänster i området. Bebyggelsedensiteten varierar i området, se Figur 16Figur 15 och ett eventuellt framtida verksamhetsområdes omfattning behöver utredas utifrån vilka fastigheter som kan anses ha ett behov av att VA-försörjningen löses i ett större sammanhang samt vilka eventuella fastigheter som ska hänvisas till enskilda lösningar. Beroenden Området ligger idag inte i anslutning till den befintliga allmänna VAanläggningen. Olika alternativ för att lösa VA-frågan i ett större sammanhang behöver utredas vidare. Sid: 39(40)

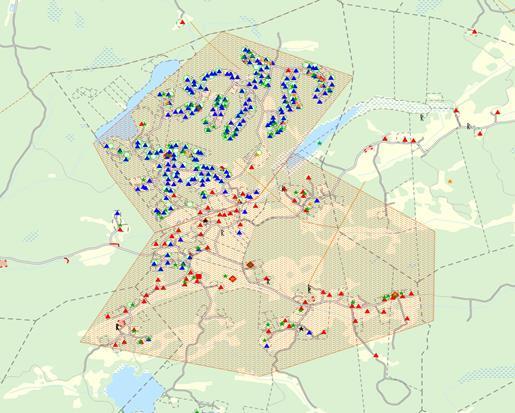

40 Delområde A Delområde B Figur 16. Området Riala-Sättra Sid: 40(40)
