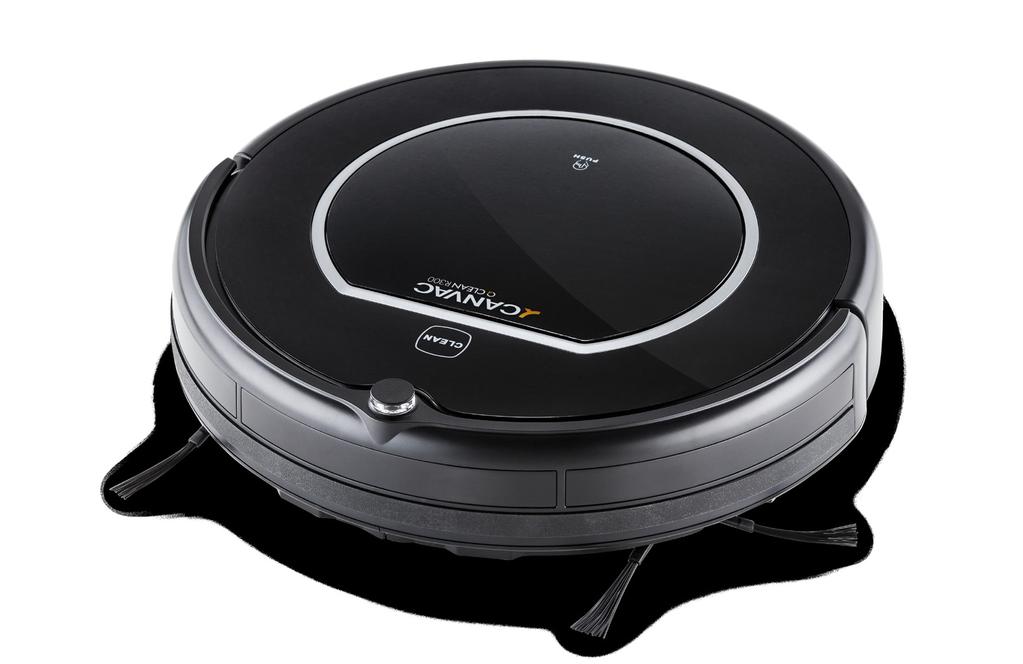

1 CLEAN R300 Bruksanvisning Robotdammsugare Modell: CANVAC QCLEAN R300 Läs bruksanvisningen noga innan du tar produkten i bruk. Spara bruksanvisningen för framtida bruk.

2 CLEAN R300 INNEHÅLL Allmänt 3 Säkerhetsinstruktioner 4 Produktens delar 5 Huvudenhet och tillbehör 5 Robotdammsugarens uppbyggnad 6 Laddstation och rumsavgränsare 7 Fjärrkontroll 8 Displayenhet 9 Användning av produkten 10 Att komma igång 10 Start/paus/viloläge 11 Tidsinställning 11 Städläge 12 Användning av rumsavgränsare 12 Produktunderhåll 13 Rengöring av sidoborstar 13 Rengöring av dammbehållare och filter 13 Rengöring av sensorer, autoladdningssensorer och insugsöppning 13 Felsökning 14 Felsökningstabell 14 Teknisk information 15 2

3 ALLMÄNT GRATULERAR TILL DIN NYA CANVAC Q CLEAN R300 ROBOTDAMMSUGARE! Du har just blivit ägare till en effektiv och lättskött produkt med många smarta funktioner: Kraftfullt sug istället för roterande borste Canvac Q Clean R300 har ett effektivt sugmunstycke i mitten istället för en roterande borste som lätt kan trassla in sig och fastna. Med de båda sidoborstarna och sugfunktionen når den effektivt in i alla hörn. Detta gör att även de minsta dammpartiklarna sugs upp! Intelligent anpassning av sugkraft Produkten anpassar automatiskt sin sugkraft till olika golvytor. Detta gör inte bara rengöringen effektivare utan ökar också driftstiden med över 30 %! Automatisk städning (1) Robotdammsugaren dammsuger rummet automatiskt och justerar sina inställningar efter situationen. Punktstädning (2) Robotdammsugaren rör sig intensivt i spiral om den detekterar en smutsigare yta. Kantstädning (3) I detta läge följer maskinen rummets väggar. Tidsinställning (4) När städning vid viss tid är programmerad kommer robotdammsugaren att lämna laddstationen och börja städa vid programmerad tidpunkt. Enkel hantering med en touch Starta ett städprogram genom att trycka på touch-knapparna på robotdammsugaren, eller genom samma knapp på fjärrkontrollen. Snabbstart tryck CLEAN två gånger. Smart dammbehållare Inga påsar behövs, bara lyft ur och töm behållaren. Robust konstruktion med stora, fjädrande hjul som klarar de flesta hinder Når in under låga möbler bara 90 mm hög 3

4 CLEAN R300 SÄKERHETSINSTRUKTIONER Innan du använder denna produkt, läs nedanstående säkerhetsinstruktioner och vidta alla normala försiktighetsåtgärder. Läs denna bruksanvisning noggrant och fullständigt innan du använder produkten. Spara denna bruksanvisning. Eventuella åtgärder som inte motsvarar vad som beskrivs i denna bruksanvisning kan leda till skador på människor eller produkten. VARNING 1. Endast behörig tekniker får demontera produkten. 2. Använd endast medföljande nätadapter. Andra adaptrar kan orsaka elektriska stötar, brand eller skador på produkten. 3. Vidrör inte matningskabeln, stickkontakten eller nätadaptern med våta händer. 4. Låt inte kläder eller kroppsdelar dras in i produktens hjul. 5. Låt inte produkten komma nära cigarettändare, tändstickor eller annat brandfarligt material. 6. Om produkten behöver rengöras, vänta tills laddningen är avslutad. 7. Böj inte matningskabeln överdrivet och belasta den inte med tunga eller vassa föremål. 8. Denna produkt får endast användas inomhus. 9. Sitt inte på produkten och ställ inga föremål på den. 10. Använd inte denna produkt i våt eller fuktig miljö (alla miljöer där vätskor förekommer). 11. Före användning, ta bort alla ömtåliga föremål samt sladdar, kläder, papper, textilier etc. som kan fastna i produkten. 12. Placera inte produkten där den lätt kan falla (på bord, stolar etc.) 13. Stäng av strömbrytaren när du inte behöver använda produkten under en längre tid. 14. Före användning, kontrollera att nätadaptern är korrekt ansluten till nätuttaget och laddstationen. 15. För att undvika att någon snubblar, informera alla människor i huset när produkten arbetar. 16. Produkten kan ha svårigheter att passera trösklar högre än 10 mm. 17. Använd denna produkt i temperaturer från 0 C till 40 C och utsätt den inte för miljöer med hög temperatur 18. Produkten måste vara skild från elnätet när batteriet avlägsnas. 19. Batteriet måste avlägsnas från produkten innan den kasseras. 20. Batteriet ska lämnas på godkänt insamlingsställe när det är kasserat. 21. Produkten ska lämnas till godkänt insamlingsställe när den är kasserad. 4

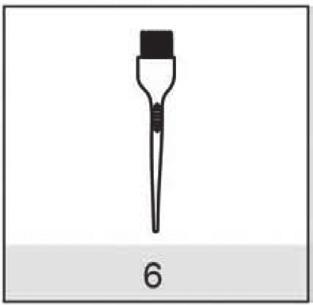

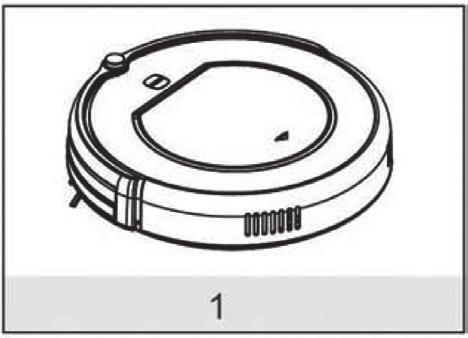

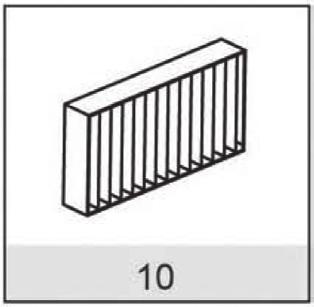

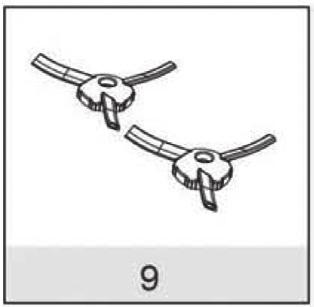

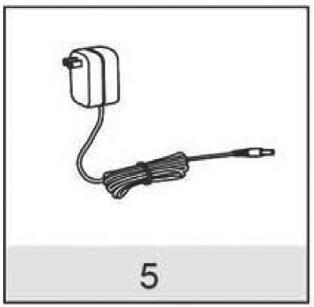

5 PRODUKTENS DELAR HUVUDENHET OCH TILLBEHÖR Nr. Beskrivning Antal 1 Huvudenhet 1 2 Laddstation 1 3 Fjärrkontroll 1 4 Rumsavgränsare 1 5 Nätadapter 1 6 Rengöringsverktyg 1 7 Bruksanvisning 1 8 Extra sidoborstar 2 9 Extra HEPA-filter 1 5

6 CLEAN R300 ROBOTDAMMSUGARENS UPPBYGGNAD Mottagarfönster för IR-fjärrkontroll Stötfångare Huvudkåpa Lock Stift för automatisk laddning Vänster sidoborste Batterilock Vänster hjulmodul Strömbrytare Noshjul Höger sidoborste Insugningsöppning Höger hjulmodul Bottenplatta Lock Dammbehållare Uttag nätadapter Dammbehållare Primärfilter HEPA-filter HEPA-filterhållare 6

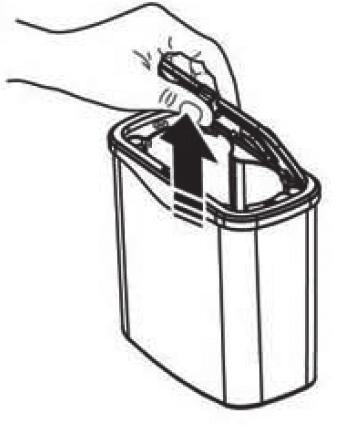

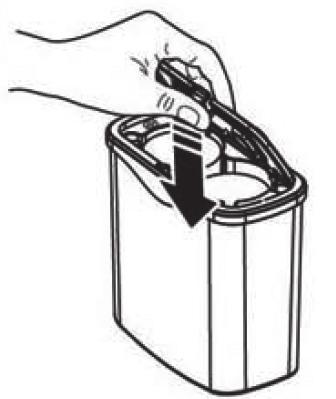

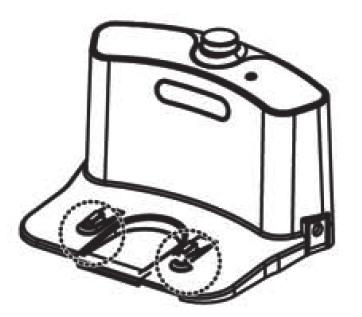

7 LADDSTATION OCH RUMSAVGRÄNSARE IR-sändarfönster Signallampa Övre kåpa Laddningskontakter Uttag för nätadapter Strömbrytare IR-sändarfönster Signallampa Fönster för spärrstråle Sidokåpa Bottenplatta Installation av batterier i rumsavgränsaren Lyft av locket på rumsavgränsaren. Sätt i två R20/D-batterier i rumsavgränsaren så som visas i figuren. För in lockets klackar i motsvarande urtag och pressa ner locket tills det går i lås med ett klick. Obs: Om enheten inte används under en längre tid, ta ut batterierna. 7

8 CLEAN R300 FJÄRRKONTROLL Hemknapp Clean/Av/På-knapp Riktningsknappar Tidsinställningsknapp Punktstädningsknapp Kantknapp Sätt två batterier av typ AAA i fjärrkontrollen. Obs: Kontrollera att robotdammsugaren är påslagen med strömbrytaren på dess undersida. Rikta fjärrkontrollen mot robotdammsugaren och styr den med knapparna. Om du använder fjärrkontrollen nära laddstationen kan det hända att den inte uppfattar signaler från robotdammsugaren och därför inte fungerar korrekt. Läs mer om användning av produkten på sid

9 DISPLAYENHET Display 1. Sifferfönster Visar timer, arbetad tid, laddningsstatus och felkoder med siffror, bokstäver och symboler. 2. -display Visar eventuella fel. 3. -display Blinkar om dammbehållaren är full eller insugsöppningen är blockerad. Knappar CLEAN (4) aktiverar robotdammsugaren från viloläge. Samtliga knappar börjar blinka. Välj därefter program. 4. Automatisk städning Följande åtgärder utföres även med denna knapp: A. Återgå till viloläge håll knappen intryckt några sek B. Bekräfta tidsinställning (läs mer under 5) PLAN 5. Tidsinställning Tryck på knappen för att växla mellan timme och minut. Välj önskad tid med SPOT HOME knapparna Bekräfta tiden med knappen CLEAN. Håll knappen intryckt i 5 sek för att nollställa tidsinställning. SPOT 6. Punktstädning HOME 7. Robotdammsugaren återgår till laddningsstationen. Läs mer om användning av produkten på sid

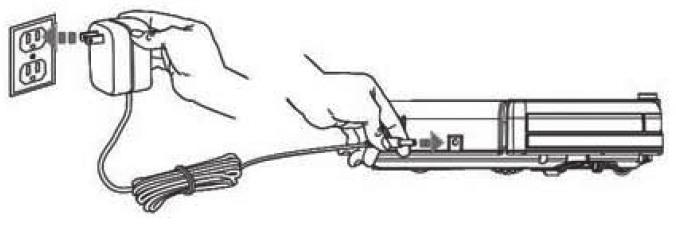

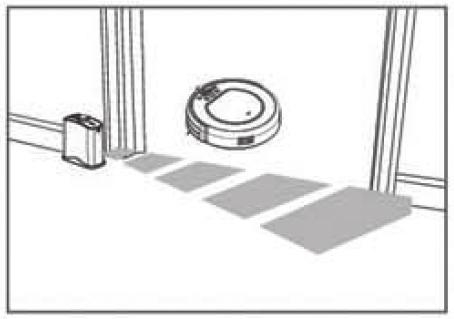

10 CLEAN R300 ANVÄNDNING AV PRODUKTEN ATT KOMMA IGÅNG 1. Ställ upp laddstationen och anslut nätadaptern. Signallampan på laddstationen börjar blinka. Obs: Placera laddstationen vid en vägg och ta bort hinder ca 1 meter åt vardera sidan och cirka 2 meter framåt. 2. Starta robotdammsugaren med strömbrytaren på dess undersida. Displayen börjar blinka. (Om inget städprogram väljs, övergår robotdammsugaren till viloläge efter 20 sekunder.) Obs: Se till att strömbrytaren alltid är på. Annars kommer robotdammsugaren inte att fungera. Om strömbrytaren stängs av försvinner all tidsinställningsinformation. A. 3. Ladda robotdammsugaren så som visas till höger: A. Anslut nätadaptern till vägguttaget och sen direkt till robotdammsugaren. Ta ur nätadapersladden innan aktivering och val av städprogram. B. Anslut nätadaptern till vägguttaget och sen till laddstationen. Tryck på Home på huvudenheten eller på fjärrkontrollen för att beordra robotdammsugaren att ta sig till laddstationen och ladda sig själv. Obs: Innan robotdammsugaren laddas, kontrollera att strömbrytaren är påslagen. Annars kan robotdammsugaren inte laddas. Medan robotdammsugaren laddas visar displayen 1111 som vandrar från höger till vänster. När batteriet är svagt laddat visar displayen LO. B. För att öka batterilivslängden: Före första användning, låt robotdammsugaren laddas över natt. När laddningen är avslutad visar displayen FULL. Normalt ska robotdammsugaren förvaras på laddstationen, som i sin tur ska vara ansluten till elnätet. Om robotdammsugaren inte ska användas under längre tid, ladda batteriet fullt, slå av strömbrytaren, ta ur batteriet och förvara det på en sval och torr plats. 4. Automatisk laddning Robotdammsugaren återgår automatiskt till laddstationen när batterinivån är låg. 10

11 START/PAUS/VILOLÄGE Start Kontrollera att strömbrytaren är påslagen; Tryck på CLEAN-knappen på huvudenheten eller på fjärrkontrollen för att starta städningen. Obs: Om robotdammsugaren är i viloläge, tryck på CLEAN-knappen för att aktivera den. Tryck ännu en gång på CLEAN så börjar robotdammsugaren städa automatiskt. Paus För att låta robotdammsugaren övergå från städläge till ett annat driftläge: A. Tryck på en av knapparna PLAN, SPOT, CLEAN eller HOME på huvudenheten; B. Tryck på CLEAN-knappen på fjärrkontrollen. Obs: När robotdammsugaren är pausad, tryck på CLEAN för att starta städningen på nytt. Viloläge För att låta robotdammsugaren övergå till viloläge från ett annat driftläge: A. Håll knappen CLEAN på huvudenheten intryckt i 3 sekunder. B. Robotdammsugaren övergår automatiskt till viloläge om den inte tar emot något kommando under 20 sekunder. TIDSINSTÄLLNING Du kan programmera robotdammsugaren att börja städa vid en viss tid. (Fördröjning upp till 23 timmar.) Om klockan t.ex. är 09:00, ange värdet 6:30 på robotdammsugaren så kommer den att börja städa efter 6 timmar och 30 minuter, dvs. kl.15:30. Robotdammsugaren kommer därefter att börja städa kl.15:30 varje dag. Obs: Robotdammsugaren kommer alltid att börja städa vid angiven tid, om inte strömbrytaren på undersidan är avstängd. Tidsinställning av robotdammsugaren på; Huvudenheten A. Tryck först på CLEAN för att aktivera robotdammsugaren från viloläge, och tryck sedan på PLAN för att komma till tidsinställningsläge. Tryck på SPOT och HOME för att ställa in tid och på PLAN för att växla mellan timme och minut. Tryck på CLEAN för att spara inställningen. För att avbryta, håll knappen PLAN intryckt i 5 sekunder i tidsinställningsläge. Fjärrkontrollen Tryck först på CLEAN för att aktivera robotdammsugaren från viloläge, och tryck sedan på PLAN för att komma till tidsinställningsläge. Använd pilknapparna för att ställa in tiden. Uppåtoch nedåtpil används för att välja värde. Höger- och vänsterpil, samt PLAN, växlar mellan timme och minut. Tryck på CLEAN för att spara inställningen. För att avbryta, ange tiden 00.00, eller håll knappen PLAN på huvudenheten intryckt i 5 sekunder i tidsinställningsläge. Obs: I tidsinställningsläge bekräftas varje kommando med en ljudsignal. 11

12 CLEAN R300 STÄDLÄGE Automatisk städning (1) Robotdammsugaren städar ett rum automatiskt och anpassar sina inställningar efter situationen. Obs: Tryck på CLEAN-knappen på robotdammsugaren eller på fjärrkontrollen för att starta automatisk städning. Punktstädning (2) Robotdammsugaren övergår automatiskt till punktstädning om den detekterar ett smutsigare område. Alternativt, tryck på SPOT på robotdammsugaren eller fjärrkontrollen för att övergå till punktstädning. Obs: Om punktstädning har valts manuellt, tryck på CLEAN för att avsluta. I annat fall avbryts punktstädning automatiskt när området har rengjorts, varefter robotdammsugaren återgår till tidigare valt driftläge. Kantstädning (3) Placera robotdammsugaren nära en kant (vägg) och tryck på kantknappen på fjärrkontrollen för att starta kantstädning. Obs: Om kantstädning har valts manuellt, tryck på CLEAN för att avsluta. Annars avslutas kantstädning automatiskt när robotdammsugaren når laddstationen. ANVÄNDNING AV RUMSAVGRÄNSARE En rumsavgränsare används för att förhindra att robotdammsugaren går in i ett visst område. För bästa resultat, placera rumsavgränsaren utanför dörröppningen som ska blockeras. Rumsavgränsaren ger upphov till en ljusstrimma som kan vara upp till 3 meter lång. Produkten kan kompletteras med flera rumsavgränsare. 1. När batterierna har satts i, slå på strömbrytaren. 2. Placera rumsavgränsaren på lämplig plats. Obs: Vid utplacering av en rumsavgränsare, vänd sidan märkt åt det håll där avgränsningslinjen ska löpa. Stäng av rumsavgränsaren när den inte används 12

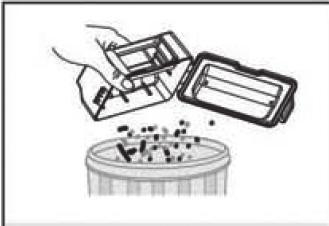

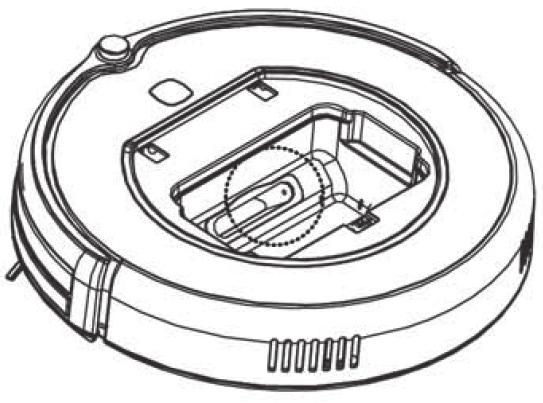

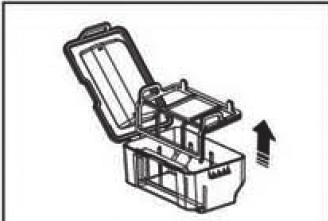

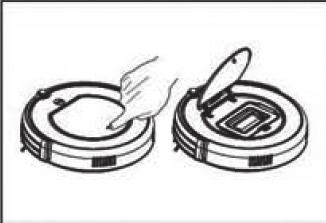

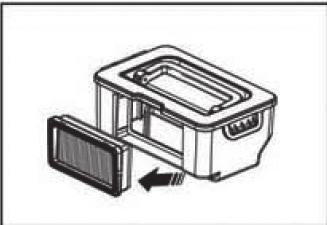

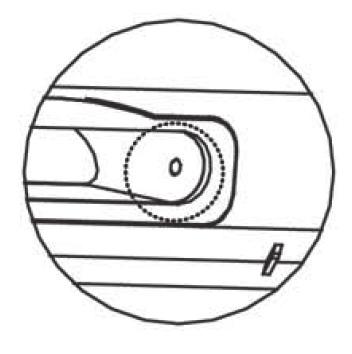

13 PRODUKTUNDERHÅLL RENGÖRING AV SIDOBORSTAR Rengör sidoborstarna om de är smutsiga och byt dem om de är skadade. Obs: När sidoborstarna byts, kontrollera att märkningen L och R på borstarna överensstämmer med märkningen L respektive R på robotdammsugarens bottenplatta. * Rekommenderat bytesintervall för sidoborstar vid normal användning 3-4 månader. RENGÖRING AV DAMMBEHÅLLARE OCH FILTER Töm och rengör dammbehållare efter varje användning, så som beskrivs av figurerna nedan. Obs: När dammbehållaren är uttagen, kontrollera om det har fastnat främmande föremål i insugsöppningen. Rensa den vid behov. Tvätta HEPA-filtret efter dagars användning. Efter tvätt av HEPA- och primärfiltret, låt dem torka på en väl ventilerad plats och sätt tillbaka dem när de är torra. Rekommenderat bytesintervall för HEPA-filter vid normal användning 3-4 månader RENGÖRING AV SENSORER, AUTOLADDNINGSSENSORER OCH INSUGSÖPPNING Dra ut nätadaptern innan rengöring. Torka försiktigt av sensorfönstret och laddningsblecken (1) med rengöringsverktyget eller med en mjuk torr trasa. Rengör kontaktpunkterna på ladd stationen (2). Rensa insugsöppningen och dammsensorn (3) så som visas i figuren nedan Obs: Fukta aldrig sensorfönstret med vatten, lösningsmedel eller liknande. 13

14 CLEAN R300 FELSÖKNING FELSÖKNINGSTABELL Om något fel uppstår i robotdammsugaren ger den en ljudsignal och en felkod visas på displayen. Felkod Orsak Lösning E01 Vänster hjul fungerar inte Kontrollera vänster hjul E02 Höger hjul fungerar inte Kontrollera höger hjul E04 Huvudenheten har lyfts Ställ tillbaka robotdammsugaren på golvet EO5 Fel på kantsensor Rengör kantsensorerna. Om de fortfarande inte fungerar, kontakta din återförsäljare E06 Fel på stötfångarsensor Kontrollera stötfångarens känslighet eller om det finns främmande föremål i den E07 Vänster borste fungerar Kontrollera vänster borste inte EO8 Höger borste fungerar Kontrollera höger borste inte E09 Huvudenheten blockerad Flytta huvudenheten och starta om den E10 Strömavbrytaren ej tillslagen vid laddning Slå på strömbrytaren och! blinkar Dammbehållaren full eller insugsöppningen blockerad. Rensa dammbehållaren och insugsöppningen Obs: Om ingen av ovanstående lösningar fungerar, gör på följande sätt: 1. Återställ robotdammsugaren genom att slå av och slå på strömbrytaren på undersidan. 2. Om återställning inte fungerar, kontakta din återförsäljare. SOLLJUS Produkten använder IR-sensorer för att navigera under dammsugning. Dessa sensorer kan störas av infallande solljus. Om detta inträffar kan produkten få svårt att navigera begränsa i så fall solljuset. 14

15 TEKNISK INFORMATION TEKNISK DATA CANVAC QCLEAN R300 Diameter Höjd Vikt Matningsspänning Batteridata Dammbehållarens volym Laddningssätt Driftläge Laddningstid Funktionstid Knapptyp på huvudenhet 340 mm 90 mm 3,0 kg 14,4 V NiMH 2000 mah 0,3 l Automatisk laddning/manuell laddning Auto, Spot, Edge, Daglig tidsinställning Ca min 90 min vid max effekt Pekfunktionen (LED-display) 15

16 CANVAC AB FÖRRÅDSGATAN MARIESTAD (
