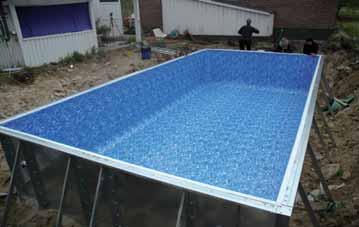

1 Monteringsanvisning 2013 Rektangulär TRENDLINE 13-2

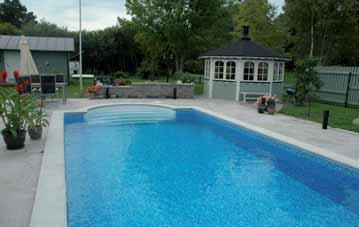

2 Grattis till ditt köp av en Trendline stomme från Miami Pool I din hand håller du monteringsanvisningen till Miami pool s trendline stomme, läs noga igenom den några gånger innan bygget av poolen börjar. Det kan spara både tid och pengar. För att få en så bra upplevelse av poolen som möjligt bör följande punkter beaktats innan poolbygget börjar. (Några punkter skall du redan gått igenom med din lokala ÅF) din kommun, detta kan vara olika mellan kommuner. o Rita en skiss på poolen, solplatser, matplats, bastu, omklädningsrum eller annat som reningssystemet skall kunna backspolas. Tänk på att en bra planerad poolmiljö spar både tid och pengar samt ger den största möjliga njutning. högt.

3 POOLUTSÄTTNING liknande, rita sedan ut poolen på marken. Markera sedan ut hur mycket som skall grävas bort runt poolen, detta för att förhindra att regnvatten rinner ner i poolen. Riktlinjen är att under poolen skall göras bör du ta hjälp av en fackman. Cirkamått för poolsarger. Aluminiumsarg 30mm Det är mycket viktigt att denna nivå blir helt plan, det är denna nivå som sektionerna skall byggas på, RÄTT GRÄVDJUP DIREKT SPARAR TID OCH PENGAR. området. För schaktning är det tre nyckelmått som är viktiga. sektionerna Antal sektioner

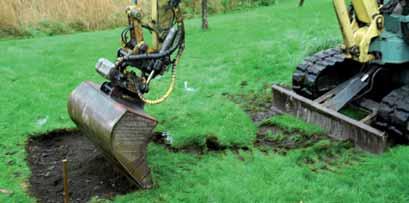

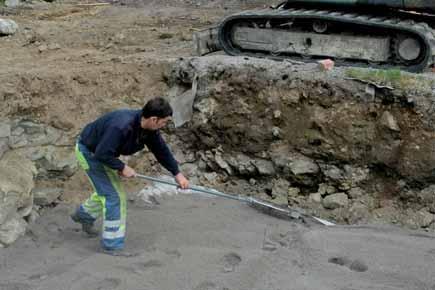

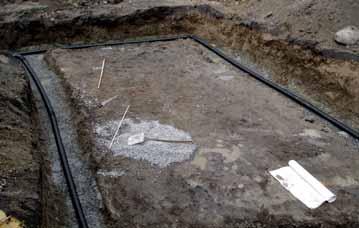

4 UTGRÄVNING olika riktningar så är det ett plus. Denna maskin arbetar snabbt och gör minsta åverkan på marken kring poolen. Maskinen placerar lätt undan de massor som kan användas för återfyllnad och lastar i poolgropen och kontrollera mot avvägningsinstrumentet. Gräv inte djupare än angivet mått, utan försök komma så nära detta som möjligt. Gräv inte bort för mycket, det ger bara onödigt arbete. Om sprängning behövs i poolgropen, var då risken att sanden spolas ner i berget av grundvattnet och det bildas gropar i poolbotten. behövs det endast grävas ut enligt formel på föregående sida. Om det är våt lerig mark kan man få gräva betydligt mer för att sedan bygga upp höjden med makadam eller liknande. Vid osäkerhet tag kontakt med en fackman. Miamipools pooler skall ALLTID grävas ner med drännering runt om. maskinrum och pool. I normalfall behöver man bara gräva ner till rätt djup och jämna till botten med stenmjöl, skulle botten vara lerig måste ett bärlager läggas. Tag hjälp av en fackman för detta. SLUTARBETE POOLGROP Var noga med att ta bort stenar som på sikt kan krypa upp och förstöra botten på poolen. Fyll igen runt om poolbotten för att garantera att botten är i våg. Det är av största vikt att botten är i våg under underliggarna, detta har stor del i hur det slutgiltiga

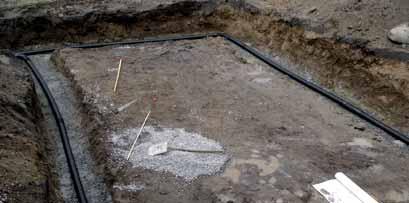

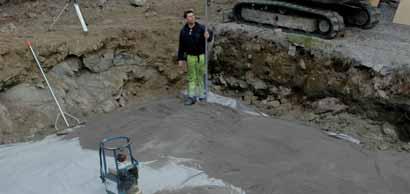

5 STEG FÖR STEG UPPMÄTNING byggas och rita ut den på marken. Rita den med krita 80cm större än poolen åt alla håll för att få plats för stagen som monteras på utsidan av stommen. UTGRÄVNING Undik att gräva bort för mycket, det ger bara mer arbete vid återfyllnad senare. Gräv inte heller för grunt. Tag bort stora stenar som kan krypa upp och förstöra botten på sikt. Återfyll hålen med sten- (VIKTIGT) Mät gropen så den är plan, skulle den luta kommer det genast att den fela, korrigeras det enkelt genom att gräva mer eller återfyll med stenmjöl. DRÄNERING skall det alltid dränneras kring. Detta för att förhindra sättningar och onödig avkylning som vattensjuk omgivning kan ge. UTJÄMNING: runt om poolbotten för att garantera att då det är av stor vikt för det slutliga resultatet.

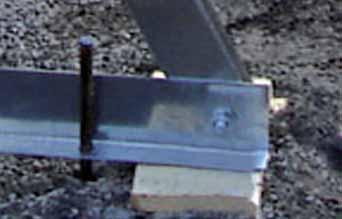

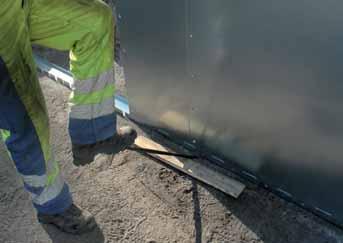

6 MONTERING AV UNDERLIGGARE Underliggarna kommer i olika längder där 2m är standard och resterande enbart fungerar som pass- senare ihop i färdigstansade hål på underliggarnas utsida. skede skruvas de ej ihop. OBS! Inga underliggare monteras där det skall vara en trapp. Öppna hörn OBS! Inga hörnskarvar monteras på underliggarna

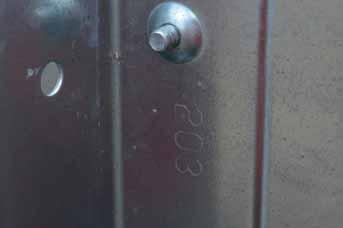

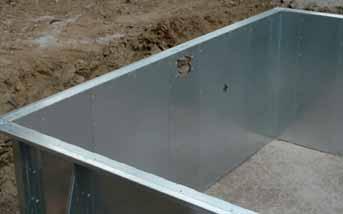

7 SEKTIONSMONTERING eller ner den i gropen så det är lätt att plocka från den. Innan sektionerna monteras dras ett sträck linje under den slutliga planeringen av poolbotten. Det kan innebära att poollinern blir för stor och olika sektionern. Långsidorna kan byta plats med varandra, så även kortsidorna OBS! Vassa grader kan förekomma, använd skyddshandskar. ringen. Montera stagen allt eftersom poolen byggs. Överliggarstag Långt stag

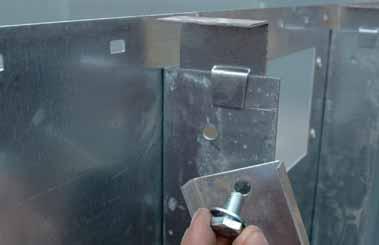

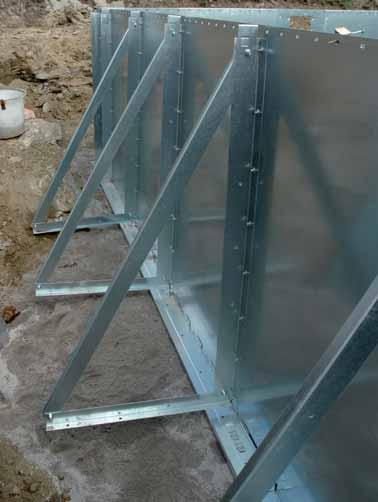

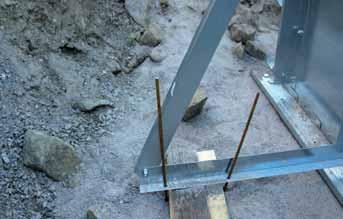

8 - och mutter, sektionen är gängad för enklare montering. (Endast monterings hjälp) mutter. Den bakre plåten är gängad för nerna stående i underliggarna Montera stagen allt eftersom sektionerna byggs. För att hålla balansen på sektionerna kan en tegelsten eller liknande läggas under bottenstaget, det gör att sektionerna står stadigare under byggnationen. hörnet i underliggaren och skruva ihop dessa. Montera de stag som skall sitta på sektionen, lägg en tegelsten eller liknande under bottenstaget så sektionerna står stadigt.

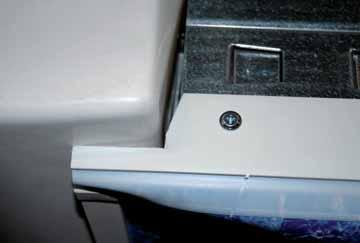

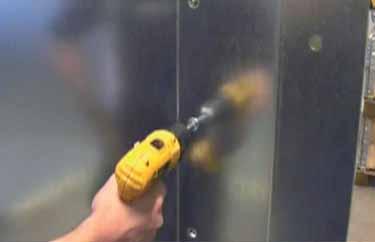

9 poolen med försänkt M8 skruv. Ingen mutter behövs i detta skede då sektionerna är gängade för enklare monte- Gängorna är bara som monteringshjälp. Muttrarna måste monteras på poolen, men det kan göras senare Montera överliggarstag överst på samtliga sektioner, detta för att ge stöd åt poolens överliggare. Avståndet Montera stag på utsidan allt eftersom sektionerna byggs, montera dessa med stag monteras i hörnen. Lägg en träkloss eller liknande under bottenstaget för att ge stöd under byggnationen. Hålen i bottenstages fot monteras ut från poolen

10 Försök avsluta monteringen av sektionerna med en så liten sektion som möjligt. Det gör slutmonteringen enklare. När samtliga sektioner är monterad kryssmäts poolen, justera poolen om måtten skulle fela. vara störe upplevs det som om vattenlinjen lutar, justera detta vid behov. När poolen har samma

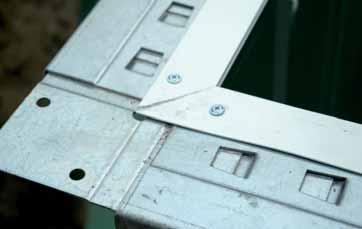

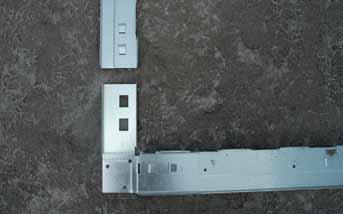

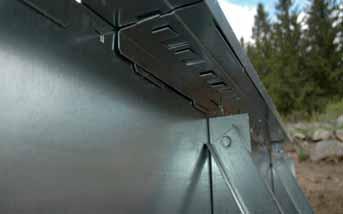

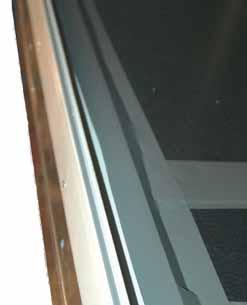

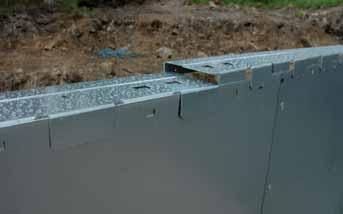

11 Att mäta poolen är av stor vikt för det slutliga resultatet. Viktiga mått är. MONTERING ÖVERLIGGARE - Flikarna på överliggaren viks ner för att hörnskarven skall kunna monteras. ras på sektionerna.

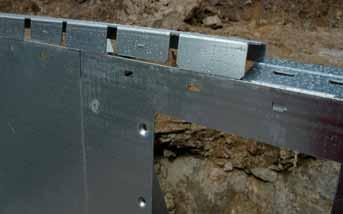

12 undersida. och att sektinerna står lodrätt, justera vid behov. När detta är kontrollerat skruvas skarvarna fast i

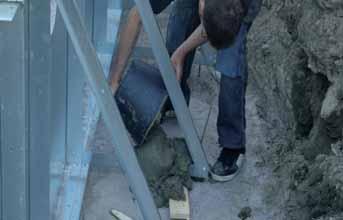

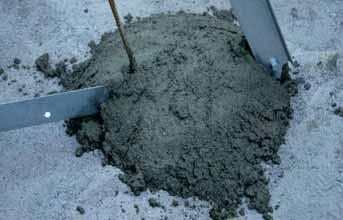

13 att få in betong under bottenstaget så den inte hänger i luften.. VIKTIGT..! NÄR DETTA ÄR GJORT ÄR POOLENS MÅTT FIXERADE, VAR DÄRFÖR NOGA MED ATT KONTROLLERA POOLENS MÅTT INNAN. Medans betongen torkar/brinner kan muttrarna på poolens utsida monteras. Man kan även montera snap-in listen som poolens liner skall hänga i. SNAP-IN LIST ter måste borstas bort från överliggarna, dessa kan smitta plåtens rostskydd som då kan få rostan- ÅTERFYLLNAD sker allt eftersom man fyller poolen med vatten. Detta för att jordtrycket och vattentrycket skall ta ut varandra.

14 FÖRARBETE LINER Med poolen följer en tub med marin-teknik. Den täcker man sektionsskruvarna så att sidorna blir detta sedan med sektionstejpen, sätt den så den täcker skruven och skarven mellan sektionerna. Vill man och marintekniken räcker kan man även spackla skarvarna. vakuum behöver bildas mellan sektion och liner. (använd en tejp som inte färgar). ningar och ytvattenrenare.

15 STEG FÖR STEG *Underliggare utan hörn Uppmärkning* Montertera stag eftersom* *Montera överliggare med hörn Förankra* Montera snap-in listen* När poolen är monterad, monteras Belysning, In/utlopp, Ytvattenrenare och ev. Jetswim i poolen, För detta se kapitlet om POOLDETALJER

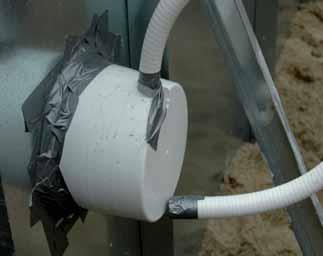

16 POOL UTRUSTNING BELYSNING nischen, var noga så att hålbilden passar. Montera ihop kabelröret och kopplinsdosan och lägg upp den på överliggaren, resterande delar av belysningen monteras efter att linern ligger i poolen, men ett torrt ställe. Den grova kabeln från belysningen monteras på plinten märkt 12V på transformatorn.

17 IN OCH UTLOPP monteras på liknande sätt, vi visar därför endast standard inlopp passar. Resterande delar av in och utloppet monteras efter att linern ligger i poolen, men inte förän MUTTER mark).

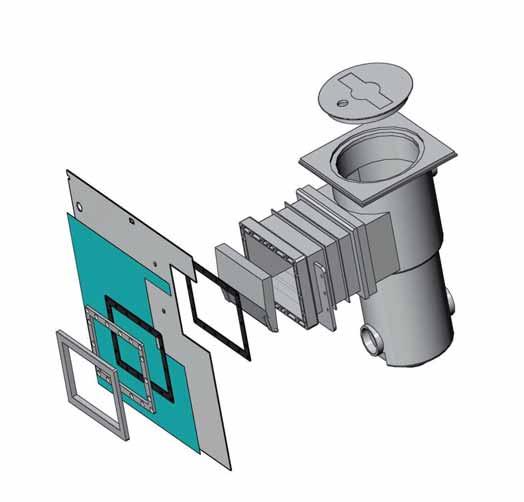

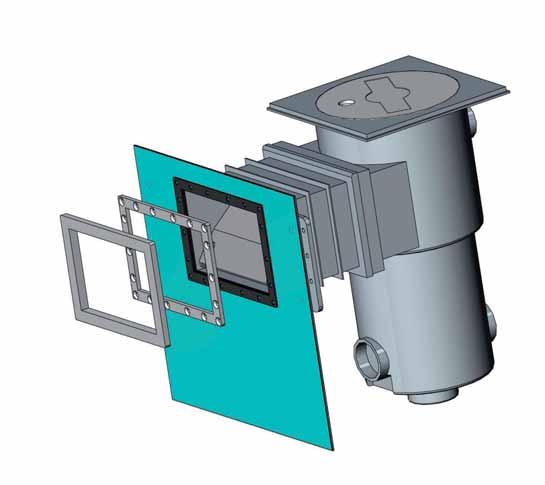

18 YTVATTENRENARE men skulle den monteras efter gör det inget FLOTÖR 8. LINER - hålbilden stämmer. Tejpa sedan runt utvattenrenaren så att glipan mellan ytvattenrenare och sektion försvinner, detta är viktigt vid linerläggning. den. Var därför noga så att den kommer in i poolen.

19 PREPARERING AV POOLBOTTEN gjorts på sektionerna. Vikigt är att inte markeringen överskrids, det gör att poolgropen blir för liten och det kan bli svårt att få linern slät vid läggning av den. Har poolen en djup och grunddel, lokalisera linjen mellan grunddelen och sluttningen ner till den ligger på den tänkta bottennivån. att det är bättre att poolen är något djupare än att den blir för grund SLUTFORMNING AV POOLBOTTEN av poolbotten om arbetet inte kan färdigställas utan risk för regn och att poollinern kan installeras direkt efter avslutad bottenpreparering. En regnskur kan annars förstöra nedlagt arbete. Hela poolbottnen skall täckas med 0 2 stenmjöl eller bakbar sand. den sprids över poolbottnen och hålls fuktig under hela prepareringen. att det blir en grop när vattentrycket pressar på.en rätskiva eller en rak bräda är till stor hjälp i arbe- När sanden täcker hela poolbottnen till färdigt djup (ej över markeringen som du gjort runt om på poolstommen) och packats väl, slipas och putsas botten absolut jämn med hjälp av sådana verktyg framtida utseende beror på hur noggrant du följt ritningarna och monteringsanvisningen samt hur slät och hård du lyckats få poolbotten. Om du skulle behöva gå på poolbotten så är ett par frigolitski- Lägg bottenmattan i poolen och skär till den så den passar i poolen. det är bättre den är mindre än poolen.

20 INSTALLATION AV LINER Tejpa alla sektionsskarvar på insidan av poolen för att förhindra luftläckage vid installation av poollinern. Om så önskas kan skarvarna mellan sektionerna spacklas. Men tejpen måste då täcka spacklet och skarven, så att detta inte missfärgar och skadar linern. Rengör poolväggarna omsorgsfullt från sand och smuts. Detta är viktigt, även små partiklar på pool- - Du behöver nu ett antal personer till hjälp när installationen skall ske. Det är bäst om detta sker en solig och varm dag. Linern är då lätt att hantera och vikveck som upp- förinnan ha förvarats i ett uppvärmt rum i minst ett dygn. Innan poollinerns emballage öppnats bör följande göras. det nu än när linern är full i vatten. med tejp, så att det inte kan komma in någon luft där när dammsugarna startas. linern. smutspartiklar kan ge synliga upphöjningar på poolväggen. ningarna sitter limmade på belysning (arna) och ytvattenrenare samt in- och utlopp (glöm ej jetstreamen om sådan skall installeras). Veckla nu ut linern efter poolens kortsida. Linern ligger packad så att det bara är att dra den ut över- andra "bromsar" på startsidan. Leta nu rätt på hörnen och börja fästa dessa i snap-inlisten. Fortsätt sedan att fästa linern i listen runt kloss efter en poolsida utan centrera den mellan poolsidorna. (endast beräknad till sektionsskarvar). (Fungerar bra med silvertejp viktigt är att den ej färgar av sig).

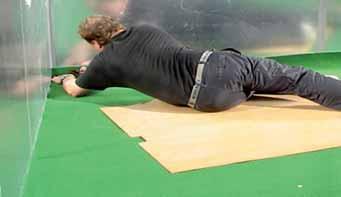

21 Öppna och kontrollera linnerns embal- Lägg linern enligt uppmärkt dragriktning. Några bromsar och några drar poollinern över poolen, var noga så inte linern släpar för mycket i botten och veckar bottenmattan. Häng linern i snap-in listen, börja i hörnen och fäst den sedan runt om poo- fördelad i poolen. anslutning av damsugare eller liknande som skall skapa vakuum mellan liner damsugare behöves. TIPS.! Märk upp vart undre delan av belysning, in/utlopp, ytvattenrenare och ev. trapp ligger med en liten tejpbit, envänd tejp som är lätt att ta bort. Detta underlättar senare när man fyller poolen och skall göra håltagning för de olika detaljerna.

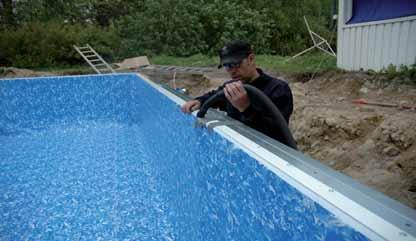

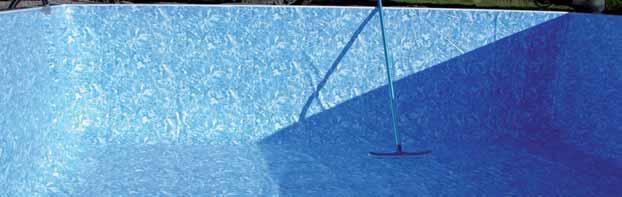

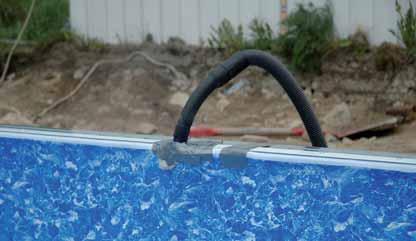

22 Anslut nu en dammsugare av industrityp eller två kraftiga dammsugare av husållstyp, om poolen är stor annars så räcker det med en dammsugare. Avlägsna först uppsamlingspåsarna för damm (vissa nyare dammsugare går inte utan påse, då river man bort själva påsen från pappskivan och låter - Täta sedan öppningen runt slangarna med hjälp av tejp. Detta görs för att förhindra att luft sugs in där. ste på ett långt skaft. Genom att gå runt poolen och trycka försiktigt med borsten, ca 10 cm upp från poolsektionernas underkant och vid varje tryckning hålla kvar borsten en stund, så sugs linern fast först stängas av. När linern ligger rätt i poolen startas vakuumsugarna igen och linern kommer på nytt att krypa in Endast i "nödfall" skall du gå ner i poolen för att rätta till linern. Gör detta försiktigt då botten fortfarande kan vara mjuk och det lätt blir märken i den. Om poolgropen inte är tillräckligt djup, dvs linern är något för stor så kan veck elimineras genom att manuellt sprida överskottsmaterialet över hela poolbottnen. blir vågig igen. När vattnet är fyllt kan man stänga av vacuumsugarna och hänga fast liner. OBS..! Används en slang med högt tryck måste en platta monteras i botten som vattnet sprutar

23 ÅTERFYLLNAD Återfyllnaden kring poolen sker samtidigt som poolen fylls med vatten, detta för att vattentryck och marktryck då tar ut varandra. Återfyll kring poolen med ett drännerande material som inte binder fukt. Detta för att förhindra onödig avkylning av poolen från utsidan. Lyft slangar och rör så att massorna lägger sig under och ger stöd, blötlägg och packa massorna allt eftersom vattnet stiger i poo- allt i detta skede, så slipper man tidskrävande justeringar sedan. POOLUTRUSTNING respektive anvisning för detta. När detaljerna är monterade i linern, skärs linern bort på insidan de respektive ringarna. OBS! VAR FÖRSIKTIG SÅ ATT INTE LINERN TAR SKADA Monteras detaljerna för tidigt kan linen ta skada då vattentrycket vill dra linern ner mot botten, det gör att hålen kan bli för stora i den och poolen blir otät. Hålen får ej skäras upp innan frontringarna är ordentligt monterade och dragna.

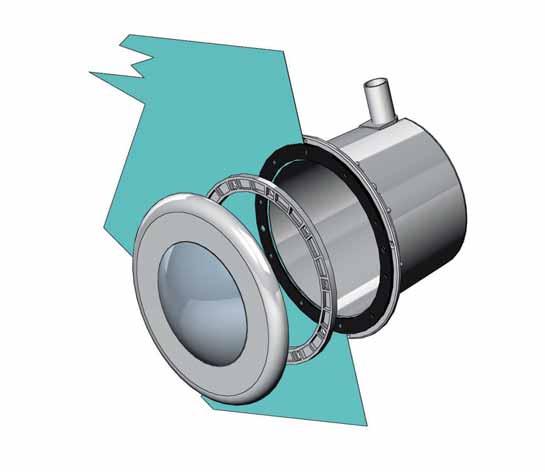

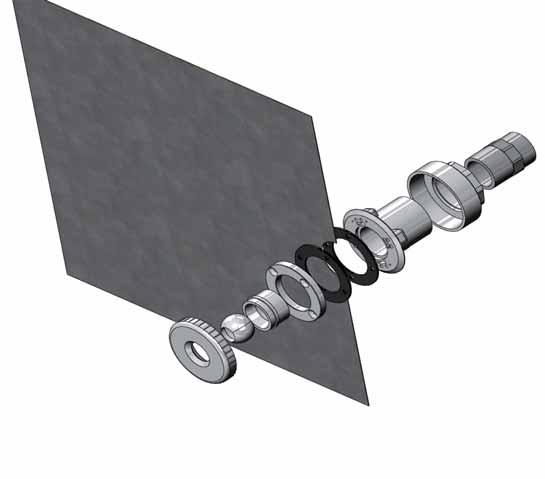

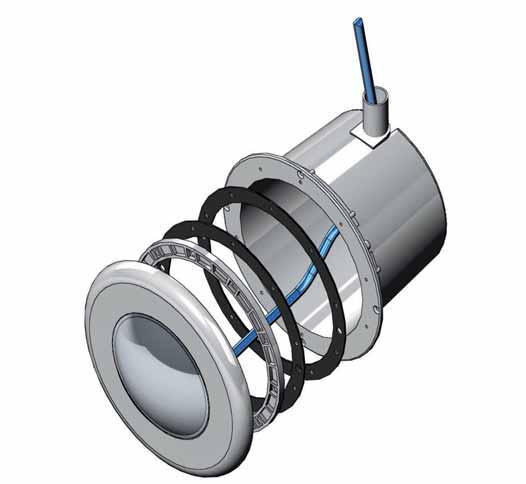

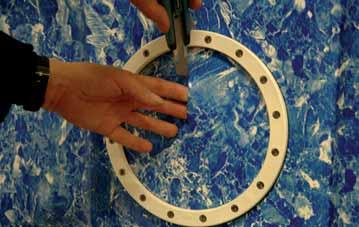

24 BELYSNING sker i poolen eller liknande montera den svarta packningen 2 och plastringen 3 rakt över dessa och skruva fast på utsidan ringen. Montera de återstående detaljerna i belysningen, var försiktig när du skruvar så inte linern tar skada.

25 IN/UTLOPP i poolen

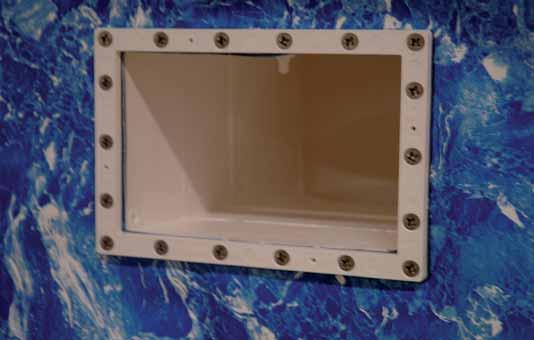

26 YTVATTENRENARE renaren sker sker ringen. Montera där efter Flotören i ytvattenrenaren.

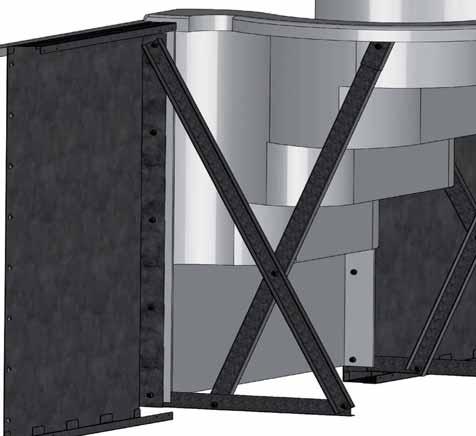

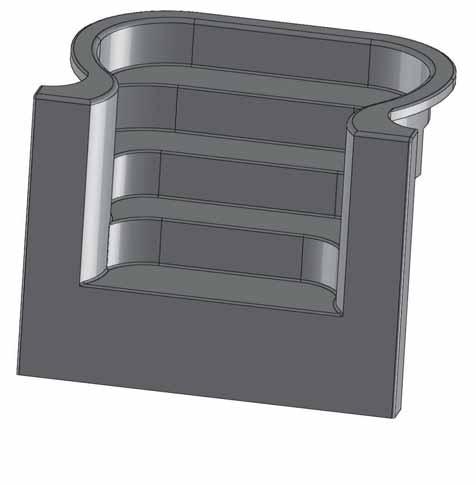

27 STANDARD TRAPP 1500 höjden och kontrollera att den ligger i linje med innersidan sektion, håll den på plats med tvingar, - trappan vilar på den. Trappstag, monteras på krysstagets överkant, för att stötta trappans bakkant.

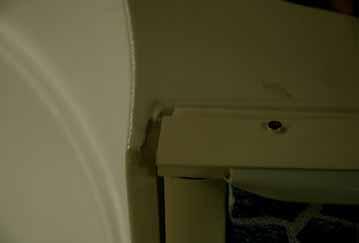

28 Låt snap-in listen fortsätta en bit ut på trappan så nära hålraden för trapplisten som möjligt. skruv i trappan, och överliggaren. Fäst trapp- dessa med en liten skruvmejsel eller liknande. monteringsanvisningen). LINERLÄGGNING VID 1,5m TRAPP Lägg en skiva över trappans överdel och tejpa runt om så att det blir lufttätt, detta för att det skall kunna bildas vakuum vid linerläggning. Följ kapitlet intallation av liner är borrad. Där efter förborras plastlidsten henom genom stålinlägget, (Det förborrade hålet mon- Montera inte dessa innan det kan göra att linern bli otät. - användas.

29 ROMANEND 2,5-3,0m & HÖRNTRAPP den och kontrollera att den ligger i linje med innersidan sektion, håll den på plats med tvingar, borra lekablock eller liknande för att stötta under trappan. Demontera listerna som är förmonterade, montera sedan den vita skumtätningen som följer med.

30 Låt snap-in listen fortsätta in på trappan till spåret där den vita tätningen monterades, skruva fast listen med en corrseal-behandlad skruv i trappan och överliggaren. LINERLÄGGNING VID ROMANTRAPP & HÖRNTRAPP Lägg en skiva över trappans överdel och tejpa runt om så att det blir lufttätt, detta för att det skall kunna bildas vakuum vid linerläggning. Följ kapitlet intallation av liner - med en liten skruvmejsel.

31 TRAPP STEG FÖR STEG ligger i linje med insidan av sektioner- och skruva fast den. - Låt snap-in listen gå ända fram till trapplisten. Detta för att ge linern stöd så långt in på trappan som möjligt. Lägg en skiva över trappan och lufttäta med tejp. Detta för att göra vakuum vid linerläggning Montera linern och montera listerna linern mellan listerna, var försiktig så inte linern eller trappan skadas.

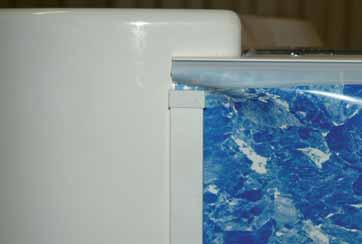

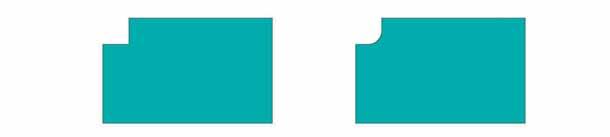

32 FÖRSLAG PÅ LINERMONTAGE MOT TRAPP montera snap-in list mot trapp. STANDARD TRAPPMONTAGE 1 STANDARD TRAPPMONTAGE 2 Om trappmontage 2 används är det viktigt att linern skärs ut med en radie i innerhörnet, annars ROMANDEND & HÖRNTRAPP TRAPPMONTAGE Om detta trappmontage används är det viktigt att linern skärs ut med en radie i innerhörnet, an- Detta är några sätt att montera snap-in list och liner vid trapp. Viktigt är att snap-in listen går så långt in mot trapplisten som möjlig och ger stöd åt linern så den inte hänger. Om linern skall skäras till är det viktigt att den skärs ut med radie i innerhörnet, annars försvagas linern där och kan spricka upp.

33 - Ytvattenrenaren monteras så att Lin sväller och kan spräcka kopplingarna. -

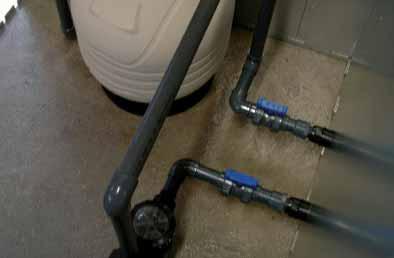

34 RÖRINSTALLATION I MARK UTAN BACKVENTIL YTVATTEN MED BACKVENTIL YTVATTEN - 12 timmar innan det kommer i kontakt med vatten). Gänga sedan fast backcentilen på bussningen. UTAN BACKVENTIL IN/UTLOPP MED BACKVENTIL INLOPP

35 När rören och elen är dragna från poolrummet till poolen, så är det klart att återfylla runt poolen. slangar och rör så att sand kan komma under dessa, görs inte det kankopplingar gå sönder eller fyllnaden var försiktig så inte rör och slangar lossnar eller går sönder. INSTALLATION I MASKINRUM Använd endast gämgtape vid koppligar av plast, Lin får ej användas. Det är att föredra ett montage där pumpen står under poolens vattennivå, monteras pumpen högre än vattennivån måste backventiler monteras för att förhindra att rören tömms på vatten under stopp. - - SANDFILTER 400P = 40kg sand SANDFILTER 500P = 90kg sand SANDFILTER 600P = 140kg sand SANDFILTER 520G = 100kg sand SANDFILTER 640G = 150kg sand SANDFILTER 760G = 225kg sand SANDFILTER 900G = 325kg sand - met torka i minst 12 timmar innan limmet kommer i kontakt med vatten). VIKTIGT! VID PLASTKOPPLINGAR ANVÄND ENDAST GÄNGTAPE

36 - där limmas röret in till centralventilens övre anslutning.

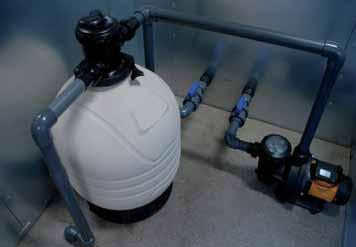

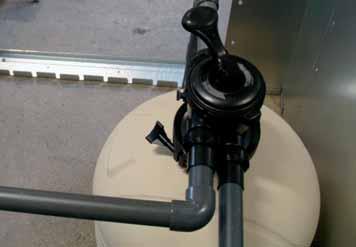

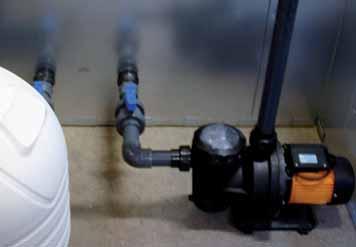

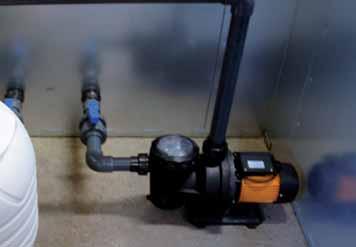

37 FILTER FUNKTION BACKSPOLNING lationen är god. VIKTIGT.! Pumpen måste vara avstängd när läget på centralventilen skall ändras. Annars kan

38 BETONGDÄCK len. Detta för att man skall kunna armera runt pooldäåcket. Montera ett 10mm armeringsjärn runt poolen i det yttre långstaget, i detta fäster man sedan arme- Fogarna fylls sedan med silikon eller liknande. Gjutet pooldäck skall ha en sluttning FRÅN poolen för vattenavrinning Tejpa sektionsskarvar överkant pool sand sektionen underkant 10mm armeringsjärn i långstaget. Armeringsnät fästs i armeringsjären så god vidhäftning som möjligt rördragning. Att riva upp betongen kan bli en dyr och tidskrävande åtgärd mm på 800mm bredd

39 HANDHAVANDE AV POOL att sköta en pool är enkelt och behöver inte ta så mycket tid. Här går vi igenom hur man sköter den. Det första man behöver göra efter att poolen är byggd och inkopplad är. UPPSTART AV POOL Tag så tidigt som möjligt ett vatten prov och låt detta analyseras av din ÅF, det gör att man vet vilka kemikalier som behövs och hur stora doser av dessa som behöver tillsättas. det spar mycket tid och pengar vid uppstarten. Tillför kemikalierna i de föreslagna doserna. torr kan den ta skada, där efter stannas pumpen och centralventilen ställs i läge (FILTER) och pum- ta skada. na fort kan en läcka i rörsystemet förekomma. Vänta därför med att lägga pooldäcket några dagar för att se att systemet är tätt. kort och under vattennivån eller att det är tätt kring belysningspottan samt infästningen för r öret till belysningspottan. Vattentrycket i standardhus är för högt för poolens rörsystem, vilket kan leda till att rörsystemet sprängs.

40 BOTTENSUGNING - - virvlar upp i poolen. Ett tips är att investera i en poolrobot den är självgående och kan arbeta under natten så är poolen ren på dagen. KEMIKALIER Innan man tillsätter kemikalier bör man ta reda på vilken sorts vatten man har, det gör enklast genom ett vattenprov som närmaste Miami pool återförsäljare kan hjälpa till med, det spar tid och är byggd. TEMPERATUR Temperaturen i en linerpool får ej överstiga 30 grader celsius. TÖMNING

41 ÅTGÄRDER FÖRE VINTERN innan vintern kommer. POOL - FILTER & POOLPUMP Demontera dräneringspluggarna på pumpen, se pumpens bruksanvisning för placering av pluggar. När poolen startas igen, så startas den enligt instruktionerna (Uppstart av pool) INLOPP & YTVATTENRENARE botten. Flaskan förhindrar att ytvattenrenaren sprängs sönder av isbildning Demontera inloppen med hjälp av nyckeln som följer med poolen. Montera där efter vinterpluggarna i inloppen. Dessa förhindrar att poolen läcker vatten. BELYSNING Insatsen demonteras och placeras uppe på poolkanten, se till att lampan inte kan tändas av miss- belysningen till botten i poolen med hjälp av vikter, använd vikter som inte kan skada linern. STEGEN Lossa och lyft upp stegen ur poolen, sitter stegen kvar i poolen kan linern och poolen ta skada när isen rör sig. POOLSKYDD föroreningar att hamna i poolen, vilket underlättar vårrengöringen.

42 SÄSONGS UPPSTART nyckeln för detta. systemet. När vattnet nästan nått upp till locket skruvas det åt ordentligt. stannas pumpen och centralventilen ställs i läge (FILTER) och pumpen startas på nytt.
