1 Monteringsanvisning 203 Rektangulär PROLINE 3-2

2 Grattis till ditt köp av en Proline stomme från Miami Pool I din hand håller du monteringsanvisningen till Miami pool s Proline stomme, läs noga igenom den några gånger innan bygget av poolen börjar. Det kan spara både tid och pengar. Tänk på att en bra planerad poolmiljö spar både tid och pengar samt ger den största möjliga njutning. (Några punkter skall du redan gått igenom med din lokala återförsäljare) o Placera poolen så soligt som möjligt. (Spar uppvärmning) o Undvik närbelägna träd och buskar som skräpar ner poolen. o Rita en skiss på poolen, solplatser, matplats, bastu, omklädningsrum eller annat som skall vara kring poolen. Skall en svikt monteras behöver den en gång på minst 2,5m. Stegar och rutschbanor kräver även de mer utrymme. Det bör vara en frigång runt poolen på m. står längre bort än 5m. pumpen får ej placeras längre bort än 5m (Slangens längd från o Denna typ av pump arbetar bäst när den är placerad under poolens vattennivå. att reningssystemet skall kunna backspolas. din kommun, detta kan vara olika mellan kommuner. högt. OBS! Garantierna gäller ej på rostfriadetaljer kombineras med klorkemi.

3 POOLUTSÄTTNING liknande, rita sedan ut poolen på marken. Markera sedan ut hur mycket som skall grävas bort runt poolen, minst 80cm runt om den tänkta poolen. Skulle det vara trångt om utrymme kan man bara gräva precis där staget skall monteras. (Se ritning). poolen, detta för att förhindra att regnvatten rinner ner i poolen. Riktlinjen är att under poolen skall På det skall det läggas 00mm 0-2mm stenmjöl. Poolgropens formel är (500 + Poolsarg = Poolgropens djup). Är du osäker på hur din poolgrop skall göras bör du ta hjälp av en fackman = grävdjup Cirkamått för poolsarger. Aluminiumsarg 30mm Stensarg slät 5mm Stensarg standard 32mm Det är mycket viktigt att denna nivå blir helt plan, det är denna nivå som sektionerna skall byggas på, RÄTT GRÄVDJUP DIREKT SPARAR TID OCH PENGAR. Använd därför ett avvägningsinstrument för att få rätt grävdjup direkt. Placera det ca:5m från grävområdet. För schaktning är det tre nyckelmått som är viktiga. sektionerna Antal sektioner Poolmodell

4 UTGRÄVNING olika riktningar så är det ett plus. Denna maskin arbetar snabbt och gör minsta åverkan på marken kring poolen. Maskinen placerar lätt undan de massor som kan användas för återfyllnad och lastar i poolgropen och kontrollera mot avvägningsinstrumentet. Gräv inte djupare än angivet mått, utan försök komma så nära detta som möjligt. Gräv inte bort för mycket, det ger bara onödigt arbete. Om sprängning behövs i poolgropen, var då risken att sanden spolas ner i berget av grundvattnet och det bildas gropar i poolbotten. behövs det endast grävas ut enligt formel på föregående sida. Om det är våt lerig mark kan man få gräva betydligt mer för att sedan bygga upp höjden med makadam eller liknande. Vid osäkerhet tag kontakt med en fackman. Miamipools pooler skall ALLTID grävas ner med drännering runt om. Gräv samtidigt ut eventuella dräneringsdiken, Maskinrum eller Pumplåda samt rörgångar mellan maskinrum och pool. I normalfall behöver man bara gräva ner till rätt djup och jämna till botten med stenmjöl, skulle botten vara lerig måste ett bärlager läggas. Tag hjälp av en fackman för detta. SLUTARBETE POOLGROP Var noga med att ta bort stenar som på sikt kan krypa upp och förstöra botten på poolen. Fyll igen runt om poolbotten för att garantera att botten är i våg. Det är av största vikt att botten är i våg under underliggarna, detta har stor del i hur det slutgiltiga

5 STEG FÖR STEG UPPMÄTNING: Mät ut vart poolen skall byggas och rita ut den på marken. Rita den med krita 80cm större än poolen åt alla håll för att få plats för stagen som monteras på utsidan av stommen. UTGRÄVNING: Gräv ut poolgropen. Undik att gräva bort för mycket, det ger bara mer arbete vid återfyllnad senare. Gräv inte heller för grunt. Tag bort stora stenar som kan krypa upp och förstöra botten på sikt. Återfyll hålen med sten- (VIKTIGT) Mät gropen så den är plan, skulle den luta kommer det genast att märkas på vattennivån i poolen. Skulle den fela, korrigeras det enkelt genom att gräva mer eller återfyll med stenmjöl. DRÄNERING: På miamipools stommar skall det alltid dränneras kring. Detta för att förhindra sättningar och onödig avkylning som vattensjuk omgivning kan ge. UTJÄMNING: runt om poolbotten för att garantera att då det är av stor vikt för det slutliga resultatet.

6 MONTERING AV UNDERLIGGARE Underliggarna kommer i olika längder där 2m är standard och resterande enbart fungerar som pass- senare ihop i färdigstansade hål på underliggarnas utsida. Skruva fast skarvarna i underliggarna med självborrade skruv För lättare montage bryt upp OBS! Inga underliggare monteras där det skall vara en trapp. Öppna hörn OBS! Inga hörnskarvar monteras på underliggarna

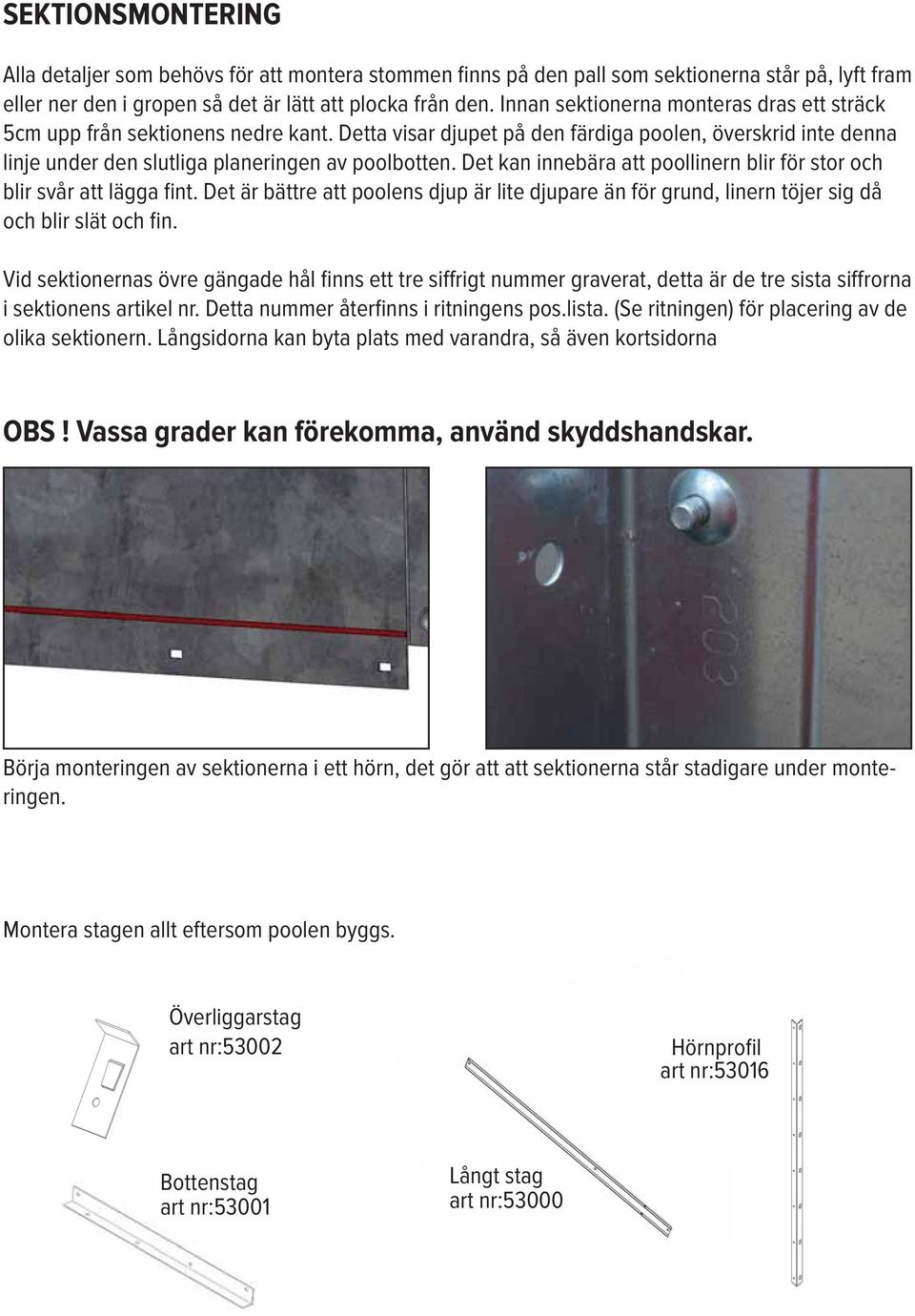

7 SEKTIONSMONTERING eller ner den i gropen så det är lätt att plocka från den. Innan sektionerna monteras dras ett sträck 5cm upp från sektionens nedre kant. Detta visar djupet på den färdiga poolen, överskrid inte denna linje under den slutliga planeringen av poolbotten. Det kan innebära att poollinern blir för stor och olika sektionern. Långsidorna kan byta plats med varandra, så även kortsidorna OBS! Vassa grader kan förekomma, använd skyddshandskar. ringen. Montera stagen allt eftersom poolen byggs. Överliggarstag art nr:53002 art nr:5306 art nr:5300 Långt stag art nr:53000

8 - och mutter, sektionen är gängad för enklare montering. (Endast monterings hjälp) mutter. Den bakre plåten är gängad för enklare montering. Skruva ihop dektionerna stående i underliggarna Montera stagen allt eftersom sektionerna byggs. För att hålla balansen på sektionerna kan en tegelsten eller liknande läggas under bottenstaget, det gör att sektionerna står stadigare under byggnationen. hörnet i underliggaren och skruva ihop dessa. Montera de stag som skall sitta på sektionen, lägg en tegelsten eller liknande under bottenstaget så sektionerna står stadigt.

9 Skruva ihop sektionerna från insidan poolen med försänkt M8 skruv. Ingen mutter behövs i detta skede då sektionerna är gängade för enklare montering. Ställ in moment på skruvdragaren. Gängorna är bara som monteringshjälp. Muttrarna måste monteras på poolen, men det kan göras senare Montera överliggarstag överst på samtliga sektioner, detta för att ge stöd åt poolens överliggare. Avståndet mellan stagen får ej överstiga,5m. Montera stag på utsidan allt eftersom sektionerna byggs, montera dessa med Se ritning för placering av stagen. Inga stag monteras i hörnen. Lägg en träkloss eller liknande under bottenstaget för att ge stöd under byggnationen. Hålen i bottenstages fot monteras ut från poolen

10 Försök avsluta monteringen av sektionerna med en så liten sektion som möjligt. Det gör slutmonteringen enklare. När samtliga sektioner är monterad kryssmäts poolen, har ni inget långt måttband kan en lina användas, justera poolen om måtten skulle fela. +/- 0,5cm störe upplevs det som om vattenlinjen lutar, justera detta vid behov. När poolen har samma mått två hålen bottenstagets fot.

11 Att mäta poolen är av stor vikt för det slutliga resultatet. Viktiga mått är. MONTERING ÖVERLIGGARNA Dessa monteras på liknande sätt som underliggarna. Skillnaden är att här monteras det ett skarvhörn. På grund av detta hörn måste hörnet förmonteras innan det monteras på sektionerna. överliggaren. ras på sektionerna.

12 undersida. utan stag får dock inte överstiga,5m. Skulle sträckan överstiga,5m måste ett hål förborras där och att sektionerna står lodrätt, justera vid behov. När detta är kontrollerat skruvas skarvarna fast i

13 Gjut därefter fast bottenstaget med jordspiken, använd ca: 0liter betong för detta. Var noga med att få in betong under bottenstaget så den inte hänger i luften. VIKTIGT..! NÄR DETTA ÄR GJORT ÄR POOLENS MÅTT FIXERADE, VAR DÄRFÖR NOGA MED ATT KONTROLLERA POOLENS MÅTT INNAN. Medan betongen torkar/brinner kan muttrarna på poolens utsida monteras. Montera även snap-in listen som poolens liner skall hänga i. SNAP-IN LIST Snap-in listen monteras enkelt på överliggarnas insida. Den giras i hörnen för bästa passform och är monterad måste förborrning ske med en 3,5-mm borr, då skruven har svårt att borra sig genom ter måste borstas bort från överliggarna, dessa kan smitta plåtens rostskydd som då kan få rostan- ÅTERFYLLNAD När betongen brunnit återfylls det med ca:25cm sand på utsidan poolen. Resterande återfyllnad sker allt eftersom man fyller poolen med vatten. Detta för att jordtrycket och vattentrycket skall ta ut varandra.

14 FÖRARBETE LINER Med poolen följer en tub med marin & teknik. Den täcker man sektionsskruvarna så att sidorna blir detta sedan med sektionstejpen, sätt den så den täcker skruven och skarven mellan sektionerna. man och marintekniken räcker kan man även spackla skarvarna. Hörnen behöver inte tejpas använd Sektionstejp Art nr: Marin & Teknik Art nr: vakuum behöver bildas mellan sektion och liner. (använd en tejp som inte färgar). ningar och ytvattenrenare.

15 STEG FÖR STEG *Underliggare utan hörn Uppmärkning* Montera stag eftersom* *Montera överliggare med hörn Förankra* Montera snap-in listen* När poolen är monterad, monteras Belysning, In/utlopp, Ytvattenrenare och ev. Jetswim i poolen, För detta se kapitlet om POOLDETALJER

16 POOL UTRUSTNING BELYSNING Kabelrör plast L=900 mm Poolstomme Poolduk 9 2 Skruv MCS M5x DIN 8 - M5 x 20 This document and its contents are the exclusive property of Pahléns and may not be copied, reproduced, transmitted or communicated to a third party, or used for any purpose without written permission. Skruvsats belysning 300CA, vinyl, art.nr (bipackas) Item. 8 Qty. Skruv MFX M6x Bricka RB 6,x2x,6 (M6) Mutter M6M M Belysningsinsats 300 PAR Tätring plast 300CA nisch 227 Packning Default 2270 Packning självhäftande Default Nisch 300CA vinyl (monterad) 2253 Title/ Name Material Art_nr Belysning 300CA PAR56 för pool med poolduk ISO M6 x Z DIN 25 - A 6, ISO M6 M565 M059 M0675 M0676 M057 Drawing.no: skall hamna uppåt. Skruva fast den i stommen med pos 6 & 7. Tejpa runt belysningen för att kunna skapa vacuum vid linerläggning. Fäst tätningen på tejpen och pos.2 på belysningsnischen, var noga så att hålbilden passar. Resterande delar av belysningen monteras efter att linern ligger i poolen, ett torrt ställe. Den grova kabeln från belysningen monteras på plinten märkt 2V på transformatorn.

17 IN OCH UTLOPP Poolen är som standard utrustad med två stycken inlopp och ett utlopp, monteringen av dessa är lika här väljer vi att visa montage av inlopp. REVISION HISTORY ZONE REV DESCRIPTION DATE APPROVED Poolstomme A-A ( : 2 ) A A ( 26) Poolduk Pos 9-2 ingår i Skruvsats inlopp vinyl 2 Mutter M6M M ISO M5 Bricka RBS 5,3x5x, DIN 902-5,3 0 Skruv MFX M5x ISO M5 x Z 9 6 Skruv MFX M5x ISO M5 x Z 8 2 Skruv MRX M5x ISO M5 x Z 7 Bricka kupad inlopp-03 Default M Kula rostfri Default R00 5 Säte för kula Default R0662 Tätring Default R066 3 Packning Ø90/5X2mm Default R Packning självhäftande Ø90/5x,5mm Default M0380 Bronsdel bottensugkontakt Default M030 Item. Qty. Title/ Name Material Art_nr Drawing.no: Inloppsmunstycke för pool med duk men med pos 0, & 2. Fäst tätningen pos.2 på på bronsdelen, var noga så att hålbilden passar. Resterande delar av in och utloppet monteras efter att linern ligger i poolen, men inte förän vatten- I inloppet monteras sedan en PEM-koppling för att kunna dra bort PEM-röret till maskin- (Se rördragning i mark). Skruva in fryspluggen på utsidan in/utloppet, eller tejpa det för att kunna skapa vacuum vid linerläggningen.

18 r YTVATTENRENARE Ytvattenrenaren monteras gärna innan monteringen av överliggarna detta för enklaste montage, men skulle den monteras efter gör det inget. Den monteras i sektionerna med medföljande justering. Den skall sticka in i poolen -,5mm, detta Pos Klafflucka komplett 7 8 Pos Monteringssats bräddavlopp vinyl Pos Muttersats bräddavlopp vinyl 8 Bricka RB 5,3x0x (M5) ISO HV 7 Mutter M6M M ISO M5 6 Skruv MFX M6x ISO H - M6x30 5 Mutter M6M M ISO M6 2 Skruv MRX M5x DIN 7985 (H) - M5x2-H 3 Frontram slät 265 M022 2 Packning 250x200x2mm 283 R5 Packning 250x200x,5mm självhäftande Klamma R Ändskydd 286 R 8 Fjäder/bygel 257 R2 7 Flytkropp 90x30x20, frigolit R3 6 Klafflucka R 5 Lock 290 R2 3. Krage bräddavlopp std Skimvacplatta Pahlén R06 R0 2 Silkorg komplett 525 R39 Bräddavlopp-03 vinyl R03 Item. Qty Title/ Name Material Art.no Drawing.no: Bräddavlopp -03 Vinyl Standardhals Montera på sektionen, och skruva den inifrån poolen med försänkt M8 skruv. Fäst 5300 på tera den så den sticker in i poolen -,5mm och fäst en svart tätning på ramen. Var noga så hålbilden stämmer. Tejpa sedan runt utvattenrenaren så att glipan mellan ytvattenrenare och sektion försvinner, detta är viktigt vid linerläggning. den. Var därför noga så att den kommer in i poolen. Hellst lite mer i överkant ca -2mm.

19 PREPARERING AV POOLBOTTEN Återfyll med 50mm 0-2mm stenmjöl eller bakbar sand i poolen eller upp till den markering som gjorts på sektionerna. Viktigt är att markeringen inte överskrids, då det gör att poolgropen blir för liten och det kan bli svårt att få linern slät vid montering. Har poolen en djup och grunddel, lokalisera linjen mellan grunddelen och sluttningen ner till den ligger på den tänkta bottennivån. Spänn ytterligare en tråd mellan den tänkta djupdelen och sluttningen upp till grunddelen. Tänk på att det är bättre att poolen är något djupare än att den blir för grund SLUTFORMNING AV POOLBOTTEN Som vi tidigare sagt är det mycket viktigt att följa monteringsanvisningen. På börja inte slut formning av poolbotten om arbetet inte kan färdigställas utan risk för regn och att poollinern kan installeras direkt efter avslutad bottenpreparering. En regnskur kan annars förstöra nedlagt arbete. Hela poolbottnen skall täckas med 0 2 stenmjöl eller bakbar sand. Sanden fuktas innan den sprids över poolbottnen och hålls fuktig under hela prepareringen. Ägna stor omsorg åt komprimeringen av poolbottnen, bästa resultatet får du med en vibrator. att det blir en grop när vattentrycket pressar på.en rätskiva eller en rak bräda är till stor hjälp i arbetet. Även ett långt vattenpass är mycket användbart. När sanden täcker hela poolbottnen till färdigt djup (ej över markeringen som du gjort runt om på poolstommen) och packats väl, slipas och putsas botten absolut jämn med hjälp av sådana verktyg bör man lägga skivor att stå på, detta för att inte förstöra nedlagt arbete. Poolens slutgiltiga och framtida utseende beror på hur noggrant du följt ritningarna och monteringsanvisningen samt hur slät och hård du lyckats få poolbotten. Om du skulle behöva gå på poolbotten så är ett par frigolitskivor lämpliga att kliva på (dessa bör vara ca 50 mm tjocka). Lägg bottenmattan i poolen och skär till den så den passar i poolen. det är bättre den är mindre än på pooler bredare än m, använd medföljande tejp för detta. Skorna bör man ta av innan man går ner på bottenmattan, för att förhindra att man drar ner grus i poolen.

20 INSTALLATION AV LINER Tejpa alla sektionsskarvar på insidan av poolen för att förhindra luftläckage vid installation av poollinern. Om så önskas kan skarvarna mellan sektionerna spacklas. Men tejpen måste då täcka spacklet och skarven, så att detta inte missfärgar och skadar linern. Rengör poolväggarna omsorgsfullt från sand och smuts. Detta är viktigt, även små partiklar på pool- väggarna borstas rena. Poolen är nu klar för omedelbar installation av linern. Du behöver nu ett antal personer till hjälp när installationen skall ske. Det är bäst om detta sker en solig och varm dag. Linern är då lätt att hantera och vikveck som uppstått vid förvaring försvinner lättare. Är det nödvändigt att installera linern en kall dag, bör den dessförinnan ha förvarats i ett uppvärmt rum i minst ett dygn. Innan poollinerns emballage öppnats bör följande göras. det nu än när linern är full i vatten. med tejp, så att det inte kan komma in någon luft där när dammsugarna startas. linern. smutspartiklar kan ge synliga upphöjningar på poolväggen. ningarna sitter limmade på belysning (arna) och ytvattenrenare samt in- och utlopp (glöm ej jetstreamen om sådan skall installeras). Veckla nu ut linern efter poolens kortsida. Linern ligger packad så att det bara är att dra den ut överpoolen. (Se dragriktning på lineremballaget). Två personer för nu linern över poolen medan några andra "bromsar" på startsidan. Ytterligare några personer håller försiktigt upp linern så att inte bottenmattan veckas. Leta nu rätt på hörnen och börja fästa dessa i snap-inlisten. Fortsätt sedan att fästa linern i listen runt linern så den ligger jämnt i poolen. Tänk på att linern är upp til,5% mindre än poolen, lägg den inte kloss efter en poolsida utan centrera den mellan poolsidorna. (endast beräknad till sektionsskarvar). (Fungerar bra med silvertejp viktigt är att den ej färgar av sig).

21 Öppna och kontrollera linerns emballage. Skulle det vara skadat kontrollera Lägg linern enligt uppmärkt dragriktning. Några bromsar och några drar poollinern över poolen, var noga så inte linern släpar för mycket i botten och veckar bottenmattan. (var noga så inte linern skadas av vassa hörn på stommen.) Häng linern i snap-in listen, börja i hörnen och fäst den sedan runt om poo- fördelad i poolen. Lämna en öppning på ca:30cm, för anslutning av damsugare eller liknande som skall skapa vakuum mellan liner damsugare behöves. TIPS.! Märk upp vart undre delen av belysning, in/utlopp, ytvattenrenare och ev. trapp ligger med en liten tejpbit, använd tejp som är lätt att ta bort. Detta underlättar senare när man fyller poolen och skall göra håltagning för de olika detaljerna.

22 Anslut nu en dammsugare av industrityp eller två kraftiga dammsugare av husållstyp, om poolen är stor annars så räcker det med en dammsugare. Avlägsna först uppsamlingspåsarna för damm (vissa nyare dammsugare går inte utan påse, då river man bort själva påsen från pappskivan och låter skivan vara kvar i dammsugaren). Placera nu en sugare på varje sida av poolen. Om en stor sugare garna förs ner mellan linern och poolväggen till cirka 5 cm från poolsektionernas botten. Täta sedan öppningen runt slangarna med hjälp av tejp. Detta görs för att förhindra att luft sugs in där. Samtidigt försvinner vecken och linern blir allt slätare. Detta underlättas med hjälp av en mjuk borste på ett långt skaft. Genom att gå runt poolen och trycka försiktigt med borsten, ca 0 cm upp från poolsektionernas underkant och vid varje tryckning håll kvar borsten en stund, då sugs linern fast i först stängas av. När linern ligger rätt i poolen startas dammsugaren igen och linern kommer på nytt att krypa in mot Endast i "nödfall" skall du gå ner i poolen för att rätta till linern. Gör detta försiktigt då botten fortfarande kan vara mjuk och det lätt blir märken i den. Om poolgropen inte är tillräckligt djup, dvs linern är något för stor så kan veck elimineras genom att manuellt sprida överskottsmaterialet över hela poolbottnen, genom att trycka ut den med händerna. När linern är slät fyller man upp 0-5 cm vatten i poolen. detta för att ge linern lite tyngd så den ej blir vågig igen. När vattnet är fyllt kan man stänga av vacuumsugarna och hänga fast liner. OBS..! Används en slang med högt tryck måste en platta monteras i botten som vattnet sprutar

23 ÅTERFYLLNAD Återfyllnaden kring poolen sker samtidigt som poolen fylls med vatten, detta för att vattentryck och marktryck då tar ut varandra. Återfyll kring poolen med ett drännerande material som inte binder fukt. Detta för att förhindra onödig avkylning av poolen från utsidan. Lyft slangar och rör så att massorna lägger sig under och ger stöd, blötlägg och packa massorna allt eftersom vattnet stiger i poolen. Detta är säskilt viktigt om bacventiler används, annars kan dessa läcka. Stäng av vattnet när Stäng av alla kranar i maskinrummet, skulle det vara en läcka kan det få stora påföljder. allt i detta skede, så slipper man tidskrävande justeringar sedan. Vi rekommenderar att man återfyller runt poolen med makadamm, vilket inte binder fukt. POOLUTRUSTNING Se respektive anvisning för detta. När detaljerna är monterade i linern, skärs linern bort på insidan de respektive ringarna. Monteras detaljerna för tidigt kan linern ta skada då vattentrycket vill dra linern ner mot botten, det gör att hålen kan bli för stora i den och poolen blir otät. Hålen får ej skäras upp innan frontringarna är ordentligt monterade och dragna. OBS! VAR FÖRSIKTIG SÅ ATT INTE LINERN TAR SKADA

24 BELYSNING sker i poolen Kabelrör plast L=900 mm Poolstomme Poolduk 9 2 Skruv MCS M5x DIN 8 - M5 x Skruv MFX M6x ISO M6 x Z 7 Bricka RB 6,x2x,6 (M6) DIN 25 - A 6, 6 Mutter M6M M ISO M6 5 Belysningsinsats 300 PAR M565 Tätring plast 300CA nisch 227 M059 3 Packning Default 2270 M Packning självhäftande Default M0676 Nisch 300CA vinyl (monterad) 2253 M057 Item. Qty. Title/ Name Material Art_nr Drawing.no: Skruvsats belysning 300CA, vinyl, art.nr (bipackas) Belysning 300CA PAR56 för pool med poolduk skruvmejsel eller liknande montera den svarta packningen 3 och plastringen rakt över dessa och skruva fast dessa. Skär sedan ut hålet på insidan ringen med en vass kniv. Var försiktig så inte linern tar skada på utsidan ringen. Var noga så inte ringen monteras fel. ett torrt ställe. Den grova kabeln från belysningen monteras på plinten märkt 2V på transformatorn. Montera de återstående detaljerna i belysningen, var försiktig när du skruvar så inte linern tar skada.

25 IN/UTLOPP jerna sker i poolen A-A ( : 2 ) A Poolstomme A ( 26) Poolduk Pos 9-2 ingår i Skruvsats inlopp vinyl 2 Mutter M6M M ISO M5 Bricka RBS 5,3x5x, DIN 902-5,3 0 Skruv MFX M5x ISO M5 x Z 9 6 Skruv MFX M5x ISO M5 x Z 8 2 Skruv MRX M5x ISO M5 x Z 7 Bricka kupad inlopp-03 Default M Kula rostfri Default R00 5 Säte för kula Default R0662 Tätring Default R066 3 Packning Ø90/5X2mm Default R Packning självhäftande Ø90/5x,5mm Default M0380 Bronsdel bottensugkontakt Default M030 Item. Qty. Title/ Name Material Art_nr Drawing.no: Inloppsmunstycke för pool med duk liknande. Montera fast den svarta packningen 3 och den vita plastringen med skruvarna 9. Skär sedan ut hålet med en vass kniv. Var försiktig så inte linern skadas på utsidan ringen. Montera där efter detaljerna 5, 6, 7 & 8. Var försiktig så inte linern tar skada. Var noga så inte ringen monteras fel ( se bild )

26 r YTVATTENRENARE ytvattenrenaren detaljerna sker Pos Klafflucka komplett 7 8 Pos Monteringssats bräddavlopp vinyl Pos Muttersats bräddavlopp vinyl 8 Bricka RB 5,3x0x (M5) ISO HV 7 Mutter M6M M ISO M5 6 Skruv MFX M6x ISO H - M6x30 5 Mutter M6M M ISO M6 2 Skruv MRX M5x DIN 7985 (H) - M5x2-H 3 Frontram slät 265 M022 2 Packning 250x200x2mm 283 R5 Packning 250x200x,5mm självhäftande Klamma R Ändskydd 286 R 8 Fjäder/bygel 257 R2 7 Flytkropp 90x30x20, frigolit R3 6 Klafflucka R 5 Lock 290 R2 3. Krage bräddavlopp std Skimvacplatta Pahlén R06 R0 2 Silkorg komplett 525 R39 Bräddavlopp-03 vinyl R03 Item. Qty Title/ Name Material Art.no Drawing.no: Bräddavlopp -03 Vinyl Standardhals liknande. Montera den svarta packningen 2 och frontringen 3 med mutter och bricka på insidan ytvattenrenaren. Montera mutter och bricka genom hålet på ytvattenrenarens ovansida. Skär sedan ut hålet med en vass kniv. Var försiktig så inte linern skadas på utsidan ringen. Montera där efter

27 STANDARD TRAPP 500 2st 96cm st 0cm höjden och kontrollera att den ligger i linje med innersidan sektion, håll den på plats med tvingar, - trappan vilar på den. Trappstag, monteras på krysstagets överkant, för att stötta trappans bakkant.

28 Låt snap-in listen fortsätta en bit ut på trappan så nära hålraden för trapplisten som möjligt. Skruva fast den med en corrsealbehandlad skruv i trappan, och överliggaren. Fäst trapp- dessa med en liten skruvmejsel eller liknande. monteringsanvisningen). LINERLÄGGNING VID,5m TRAPP Lägg en skiva över trappans överdel för och tejpa runt om så att det blir lufttätt, detta för att det skall kunna bildas vakuum vid linerläggning. Följ kapitlet intallation av liner montera inte dessa innan. Det kan göra att linern bli otät. - bifogade skruvar. Skruvdragare får ej användas. Skär ut linern på insidan listerna med en vass kniv. var försiktig så inte trappan och linern skadas.

29 ROMANEND 2,5-3,0m & HÖRNTRAPP den och kontrollera att den ligger i linje med innersidan sektion, håll den på plats med tvingar, borra eller liknande för att stötta under trappan. Demontera listerna som är förmonterade, montera sedan den vita skumtätningen som förljer med.

30 Låt snap-in listen fortsätta in på trappan till spåret där den vita tätningen monterades, skruva fast listen med en corrseal-behandlad skruv i trappan och överliggaren. LINERLÄGGNING VID ROMANTRAPP & HÖRNTRAPP Lägg en skiva över trappans överdel för och tejpa runt om så att det blir lufttätt, detta för att det skall kunna bildas vakuum vid linerläggning. Följ kapitlet intallation av liner - en liten skruvmejsel. Skär sedan ut linern på insidan av plastlisterna, var förskiktig så att inte trappan eller linern skadas. Tips! Emballeringen av trappen kan ge hål som kan synas genom linern, slipa ner dessa så de blir jämna och spackla hålet.

31 TRAPP STEG FÖR STEG ligger i linje med insidan av sektioner- och skruva fast den. Staga upp trappan med lekablock eller X-stag på 500 trapp. Låt snap-in listen gå ända fram till trapplisen, för att ge linern stöd så långt in på trappan som möjligt. Lägg en skiva över trappan och lufttäta med tejp. Detta för att göra vakuum vid linerläggning Lägg linern och montera listerna när för dessa. Skär sedan försiktigt bort linern mellan listerna, var försiktig så inte linern eller trappan skadas.

32 FÖRSLAG PÅ LINERMONTAGE MOT TRAPP montera snap-in list mot trapp. STANDARD TRAPPMONTAGE STANDARD TRAPPMONTAGE 2 Om trappmontage 2 används är det viktigt att linern skärs ut med en radie i innerhörnet, annars ROMANDEND & HÖRNTRAPP TRAPPMONTAGE Om detta trappmontage används är det viktigt att linern skärs ut med en radie i innerhörnet, an- Detta är några sätt att montera snap-in list och liner vid trapp. Viktigt är att snap-in listen går så långt in mot trapplisten som möjlig och ger stöd åt linern så den inte hänger. Om linern skall skäras till är det viktigt att den skärs ut med radie i innerhörnet, annars försvagas linern där och kan spricka upp.
