1 PC-DMIS 2010 PC-DMIS Dagar Nyheter och förbättringar, utgåva 2

2 2

3 Allmänt Om PC-DMIS 2010 PC-DMIS 2010 är producerad med den nya Agile utvecklingsmetoden. Det betyder i korthet att flera versioner av PC-DMIS utvecklas parallellt. I början av året släpps huvudreleasen, successivt under året släpps sedan tre minor releases, MR1, MR2 och MR3. PC-DMIS 2010 MR3 släpptes av Wilcox Associates den 20/ Installation För befintliga användare rekommenderas att PC-DMIS 2010 installeras i ett separat programbibliotek. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. Läs mer om installationer i häftet PC-DMIS 2010 Tips & Tricks. Allmän information Anpassningen mot 64-bitars version av PC-DMIS för Windows 7 fortskrider. Denna inleddes med PC-DMIS 2010 MR2 och är vidareutvecklad i 2010MR3. Flera olika saker har påverkats i och med detta, bland annat hantering av registernycklar och lagringsplatser för datafiler. Vid installation av PC-DMIS 2010MR3 visas information om det kommande planerade bytet av hårdvarulås. Från och med PC-DMIS 2011 stöds endast hårdvarulås av typen Grön USB. Vi informerar mer om detta med ett separat utskick. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS 2010 MR1 Funktion finns i PC-DMIS 2010 MR1 MR2 Funktion finns i PC-DMIS 2010 MR2 MR3 Funktion finns i PC-DMIS 2010 MR3 Om materialet Beskrivningarna av nya funktioner hänvisar till svenska namn på menyfunktioner och dialoger. Bilder är från den engelska versionen. Anledningen är att användare kör både svensk och engelsk version. 3

4 Innehållsförteckning Allmänt...3 Innehållsförteckning...4 Rekommenderade systemkrav...5 Grafikfönster och Grafikvisning...6 Körväg...11 Filer och filhantering...13 Användargränssnitt...14 Export och import...18 Uppriktningar...19 PC-DMIS Laser...20 PC-DMIS Vision...23 Skanning...25 Hårdvarustöd och hårdvaruinställningar...26 Utvärderingar...27 Statistikdata...29 Rapportering...30 Konstruerade element...31 Automation...32 Språk...32 Egen dokumentation...33 PC-DMIS Toolkit...35 Kontaktinformation

5 Rekommenderade systemkrav Rekommenderade systemkrav för PC-DMIS 2010 MR3 PC-DMIS 2010 kan köras under 32 eller 64 bitars Windows XP, 32 eller 64 bitars Windows Vista samt 32 eller 64-bitars Windows 7. Inga andra operativsystem stöds. (Beroende på vilken mätutrustning du har, kan det förekomma begränsningar i valet av operativsystem. Den Matrox Framegrabber som används med PC-DMIS Vision stödjer inte 64-bitars operativsystem. Johansson maskiner är inte testade med 64 Bitars operativsystem. Pentium IV 2 GHz eller bättre processor eller Xeon 2 GHz eller bättre processor 2 GB ram, 4GB rekommenderas. Beroende på hur PC-DMIS används kan ytterligare RAMminne behövas. För att utnyttja mer än 4 GB ram krävs 64-bitars operativsystem. 1280*1024 bildskärmsupplösning med flimmerfri uppdateringsfrekvens DVD-rom läsare. 1 ledig USB-port (för hårdvarulås) Grafikkort som stödjer OpenGL shading. NVidia är preferred graphics vendor för PC- DMIS. NVidia Quadro baserat grafikkort med minst 128 mb minne rekommenderas. NVidia GeForce grafikkort rekommenderas inte, då dessa definieras som spel-grafikkort av NVidia. För att granska utskrifter i RTF format krävs Microsoft Word eller motsvarande ordbehandlingsprogram. Microsoft NET 3.5. En eller flera seriella portar beroende på hur datorn ansluts till mätutrustningen. Ett extra nätverkskort för trådlös eller trådbunden kommunikationen när mätutrustningen använder sig av detta. Parallellport för den som önskar använda äldre hårdvarulås. (Dessa lås fungerar bara till och med PC-DMIS 2010 MR3) Beroende på tillämpning kan dock en betydligt högre systemspecifikation krävas. Tillämpningar med PC-DMIS som använder automation, komplexa grafiska rapporter eller stora CAD-modeller kan medföra behov av betydligt kraftfullare datorer. Om 64-bitars operativsystem 64-bitars Windows XP och Windows Vista har varit möjliga att använda under en längre tid. För er som önskar använda 64-bitars Windows 7 rekommenderar vi att använda PC-DMIS 2010 MR3 eller senare. PC-DMIS är fortfarande en 32-bitarsapplikation och drar inte full nytta av ett 64-bitars operativsystem. Utveckling av en 64-bitars version av PC-DMIS pågår. 5

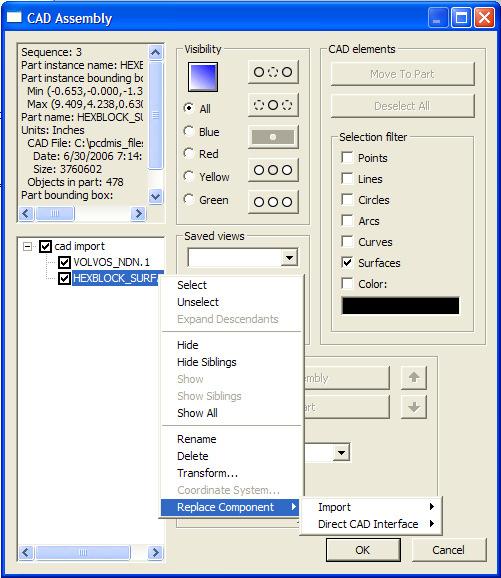

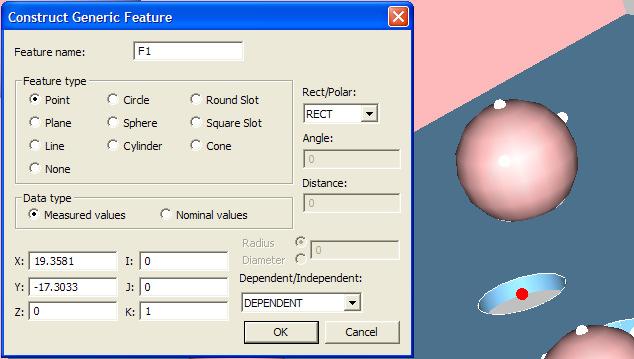

6 Grafikfönster och Grafikvisning Förbättrad hantering av CAD-modell, komplettenhet (MR3) De CAD-modeller som ingår i en komplettenhet kan bytas utan att informationen om den specifika modellens transformation går förlorad. Import av en ersättande modell utförs inifrån dialogen CAD, komplettenhet. Högerklicka på den modell i trädstrukturen som skall bytas ut, och välj alternativet ersätt modell. Dialogrutan har också förändrats jämfört med tidigare versioner. Flera funktioner som tidigare haft egna knappar i dialogen är flyttade till den meny som visas vid högerklick på en enskild komponent. Konstruera allmänt element med data från CAD-modell Vissa typer av allmänna element (generic features) kan definieras med hjälp av information från CAD-modellen. Genom att ha dialogen Konstruera allmänt element öppen och samtidigt klicka på punkt eller linje i CAD-modellen så används informationen från CADmodellen för att definiera elementet. Funktionen kan endast användas när modellen innehåller trådmodell (wireframe data). De CAD-element som kan användas för funktionen är punkt och linje. En punkt definierar det generiska elementets X, Y, Z-värde, en linje definierar elementets I, J, K enhetsvektor. Separat angivet tesseleringsvärde för snitt Vid arbete med snitt i CAD-modellen finns möjlighet att justera tesseleringsvärdet för snittet. Tidigare har snittkurvaturen använt sig av samma tesseleringsvärde som ytorna i CAD-modellen. Justeringen av tesseleringsvärdet för snitt utförs i PC-DMIS Settings Editor. Justera SectionCutTesselationFactor under avsnittet USER_Cad. Ett lägre värde ger mer detaljer och ett högre ger färre. 6

7 Justera piltäthet vid grafisk visning av avvikelse Piltäthet kan justeras vid grafisk visning av avvikelser. Ett nytt fält har tillkommit för att ställa in piltätheten vid grafisk analys av rundhet, cylindricitet, planhet, rakhet, profil och kast. Funktionen finns både i Analysfönster och under fliken avancerat för utvärderingar med toleransrektangel. Genom att minska värdet för piltäthet visas färre pilar i den grafiska visningen av en utvärdering. Detta kan vara användbart när ett element innehåller många mätpunkter, som i exemplet nedan. CAD Grupper hantering av CAD-element En ny funktion, CAD-grupper, har tillkommit. Funktionen påminner om CAD-lager men kan användas för CAD komplettenheter, det vill säga när flera CAD-modeller används. En CADgrupp fungerar som ett CAD-lager men kan innehålla CAD-element från flera olika komponenter i en CAD komplettenhet. Grupper kan visas eller döljas från dialogen CAD Grupper. 7

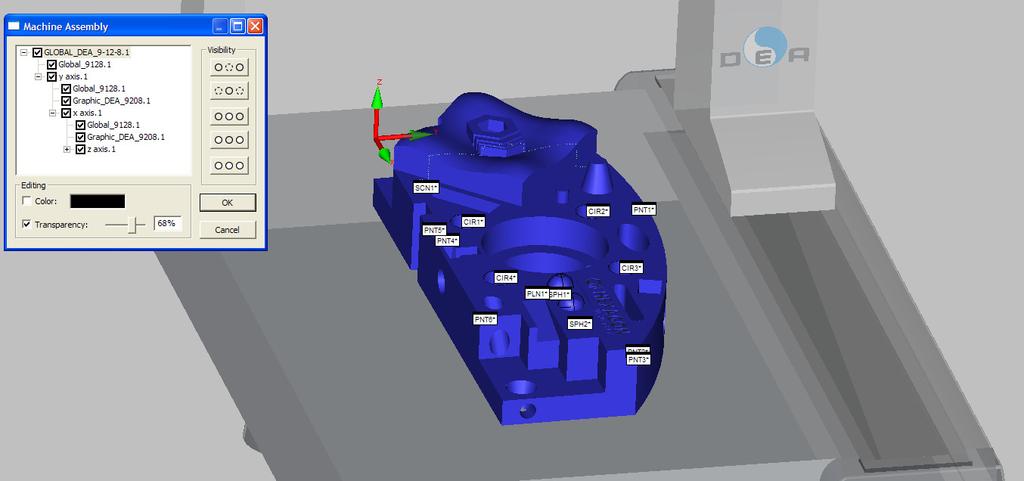

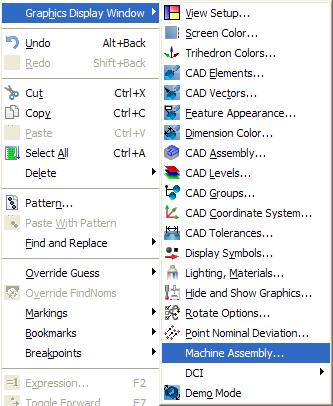

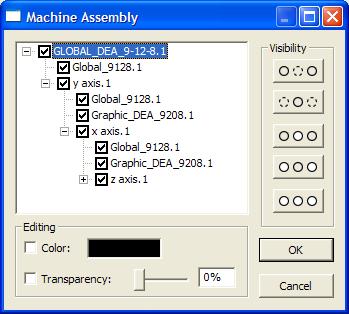

8 Maskinenhet, utökade inställningar för visning av mätmaskin (MR1) Vid offlinesimulering finns utökade inställningar för att kontrollera visning av mätmaskinen. Funktionen Redigera Grafikfönster Maskinenhet har tillkommit. De olika komponenterna som bildar mätmaskinen kan visas, döljas eller visas med transparens. Simulering av PMM-C mätspetsväxlare (MR2) Mätspetsväxlare i PMMC kan simuleras offline. Mätspetväxlaren position och orientering och de enskilda växlarfackens läge mäts upp, därefter specificeras lägena för dessa i filen userprobechanger.dat. Därefter kan växlarens grafiska representation visas med kommandot Infoga Hårdvarudefinition Mätspetsväxlare. Mer dokumentation om detta finns i hjälpfilen. 8

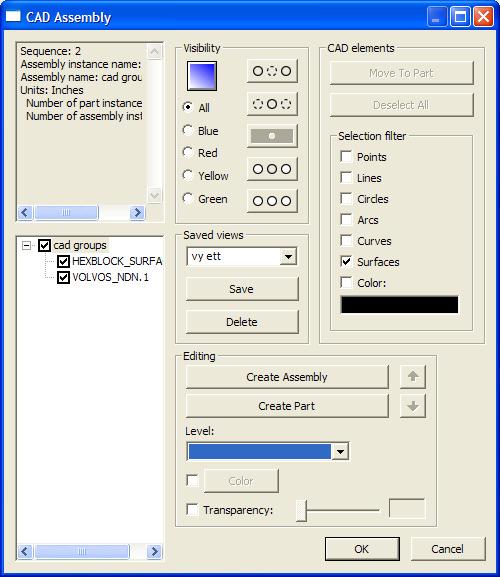

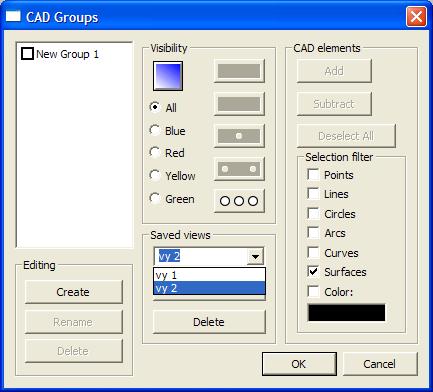

9 Vyer kan användas i CAD grupper och CAD komplettenhet (MR2) Vyer kan skapas och återkallas ifrån dialogerna CAD Grupper och CAD Komplettenhet. Som tidigare finns även vyer i dialogen CAD Lager. En vy beskriver vilket urval av geometrier som skall visas. Däremot beskrivs inte betraktningsvinkel och zoomning i dessa vyer. Vyerna finns bara tillgängliga att återkalla ifrån den dialog där de skapades, en vy som skapats i CAD Grupper finns inte tillgänglig i CAD Komplettenhet eller CAD Lager, Visning av CAD-koordinater flyttade (MR2) Visningen av CAD-koordinater är flyttad från Grafikfönstret till fönstret Koordinatvisning. För att visning ska ske måste Visa CAD eller Visa detalj ha valts i inställningarna för fönstret Koordinatvisning. Visa Detalj visar koordinaterna för muspekaren i den aktuella uppriktningen. Knappen Skärmvisare finns kvar i 2010 MR2 och påverkar funktionen. I 2010MR3 är denna knapp borttagen. Om du definierat ett eget verktygsfält I en tidigare version av PC-DMIS där knappen ingår, så kan den fortfarande visas. 9

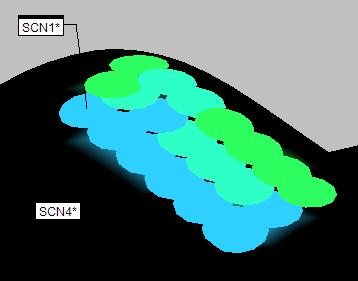

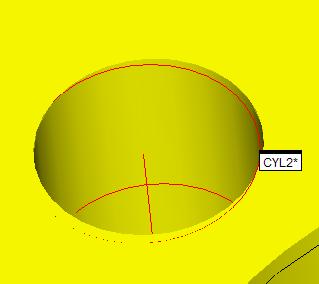

10 Punktmängd Operator färgkarta, möjlighet att använda tjocklek (MR3) Dialogen Punktmängd Operator har kompletterats med att alternativ för att ange materialtjocklek för operatorerna färgkarta, punkter och färgkarta, ytor. Mer om detta finns dokumenterat i hjälpfilerna för PC-DMIS Laser. Färgkarta punkter, nedan till vänster. Färgkarta ytor, nedan till höger. Flytta mätspetsen till ett element i grafikvyn från redigeringsfönstret (MR3) I den uppdaterade menyn med genvägar finns ett nytt alternativ, Flytta mäthuvud till element. Kommandot flyttar det animerade mäthuvudet i grafikvyn till det aktuella elementet. Funktionen kan bland annat användas för att kontrollera åtkomst vid mätning. Funktionen kan även användas när mätmaskinen visas i offline-simulering. Visa element i grafikvyn från redigeringsfönstret (MR3) En ny genväg vid högerklick i redigeringsfönstret kan visa det aktuella elementet i grafikvyn. Elementet visas då med den färg som används för highlight. Släck visningen med funktionen UnHighLight in CAD. 10

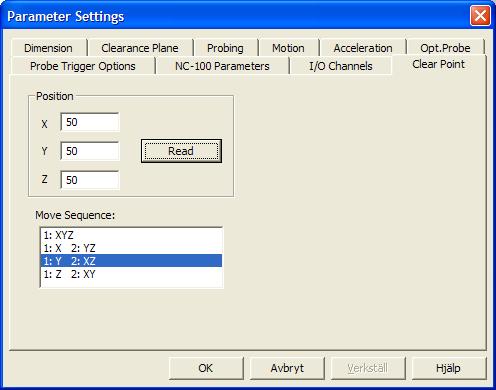

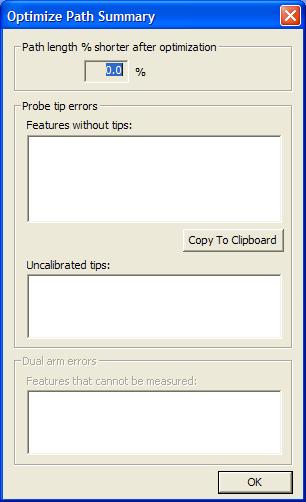

11 Körväg Viapunkt i detalj- eller maskinkoordinater Viapunkter kan nu anges i detalj- eller maskinkoordinater. Viapunkt med rörelse i en eller två axlar En viapunkt kan modifieras så att rörelse i 1 eller 2 axlar är låsta. Med redigeringsfönstret i kommandoläge tar man bort värdet på den eller de axlar som inte ska röra sig. I exemplet nedan kommer maskinen att ligga kvar på samma Y-värde och röra sig till punkten i X och Z. Förflyttning till säkerhetspunkt Säkerhetspunkt har tillkommit. Punkten utgör en hemmalägespunkt/ parkeringsposition och definieras individuellt för varje maskin. Tillsammans med punktens koordinater definieras på vilket sätt maskinen skall förflytta sig till säkerhetspunkten. Detta utförs i dialogen Parameterinställning (F10) och fliken Säkerhetspunkt. Kommandot för förflyttningen infogas från menyn Infoga Rörelse Säkerhetspunkt. Kopiera element utan mätspets till urklipp (MR2) Denna funktion kräver optionen IP Measure (PC-DMIS AutoPath) i PC- DMIS. Funktionen optimera körväg har uppdaterats med funktionen Kopiera till urklipp. De element som optimeringsfunktionen inte har hittat lämpliga mätspetsar till kopieras till urklipp. De kan sedan klistras in på lämpligt ställe i mätprogrammet för att fördelas ut. 11

12 Kollisionsdetektering för valda element (MR3) Kollisionsdetektering kan utföras för ett urval av element i redigeringsfönstret. Markera elementen och högerklicka sedan på dem. Välj sedan alternativet kollisionsdetektering för valda element. 12

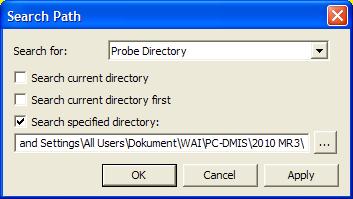

13 Filer och filhantering Nya standardplatser för lagring av datafiler (MR3) Denna ändring påbörjades i och med PC-DMIS 2010 MR2 och har utökats till PC-DMIS 2010MR3. Läs mer om detta i häftet PC- DMIS 2010 Tips & Tricks. I Windows Vista, Windows 7 (och strikt tillämpat även i Windows XP) får man inte skriva datafiler i C:\Program\...-hierarkin. PC- DMIS har hittills brutit mot detta på flera ställen. T.ex. har PC- DMIS mappen varit grundförslag för mätprogram och mätspetsfiler. Om man uppgraderar till PC-DMIS 2010 MR2, och har satt upp egna sökvägar till program, mätspetsfiler etc. så fortsätter PC-DMIS att använda dem. Alla sökvägar som man inte har ställt in tidigare kommer att ändras. Sökvägarna till vissa filer är inte konfigurerbara. Vid en nyinstallation av PC-DMIS 2010 MR2 och senare så placeras användarunika filer under mina dokument eller applikationsdata för en enskild användare. Gemensamma filer placeras under gemensamma dokument eller under applikationsdata för alla användare. Läs mer om filer och sökvägar i PC-DMIS 2010, Tips och Tricks. 13

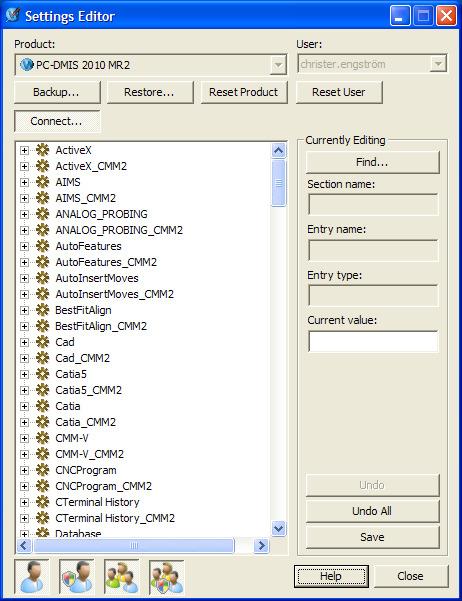

14 Användargränssnitt Uppdaterade verktygsfält Många av ikonerna i verktygsfält och menyer har uppdaterats för att tydligare beskriva funktionen. Uppdaterad PC-DMIS Settings Editor MR2, MR3 Fönstret Setting Editor har fått en ny layout och några nya funktioner. Settings Editor kan numera startas när PCDMIS är igång. Knappen Anslut används för att hämta inställningar till dialogen. En ny knapp Återställ produkt möjliggör en fullständig återställning till fabriksinställningarna. Denna funktion ersätter programmet ClearWAIKeys.exe som installerades i programmappen för PC-DMIS med äldre versioner. Använd funktion med försiktighet. Säkerhetskopiera registerinställningarna innan funktionen används. Settings Editor har nu en egen hjälpfil. Läs mer om Settings Editor och hantering av filer och sökvägar i häftet PC-DMIS 2010 Tips & Tricks. Importera registerinställningar och datafiler (MR3) I PC-DMIS 2010 MR3 har funktioner för att importera filer och inställningar ifrån äldre versioner av PC- DMIS. Läs mer om detta i häftet PC-DMIS 2010 Tips & Tricks. Importera registerinställningar och datafiler från äldre PC-DMIS version (MR3) PC-DMIS Registerhanterare (Settings Editor) har utökats för att hantera även filer med inställningar och användardata. När datafiler och inställningar importeras från PC-DMIS 2010MR2 och senare så håller importfunktionen reda på sökvägar till filerna. När import sker från version 2010MR1 och äldre så måste installationsbiblioteket för den aktuella versionen pekas ut manuellt. Läs mer om detta i häftet PC-DMIS 2010 Tips & Tricks. 14

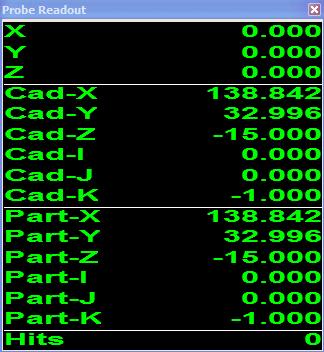

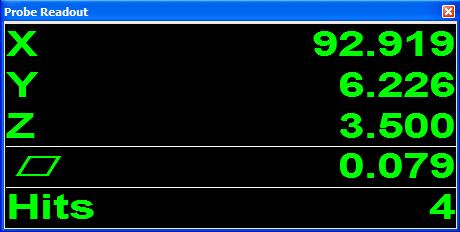

15 Formfel visas i koordinatvisningsfönstret (MR3) Funktionen för att visa formfel i koordinatvisningsfönstret slås av och på i Redigera Inställningar Koordinatvisning. Så snart det finns tillräckligt med punkter för att beräkna formfelet visas resultatet i koordinatvisningsfönstret. Fönstret Förhandsgranska måste vara öppet samtidigt. Tillägg i dialogen Inställningar, mätning Två nya inställningar som tidigare bara kunde göras från Settings Editor har tillkommit. Frigångsavstånd längs mätspetsens skaftvektor under kalibrering Minsta antal kalibrerade mätspetsriktningar för medelstorlek. Tillägg I dialogen redigera mätspets Dialogen redigera mätspets har utökats med funktioner för medelvärdesberäkning av mätspetsdiameter och inställningar för Fast Probe Mode. 15

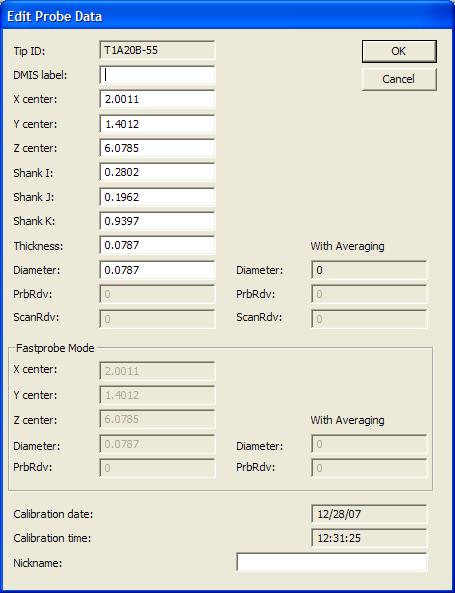

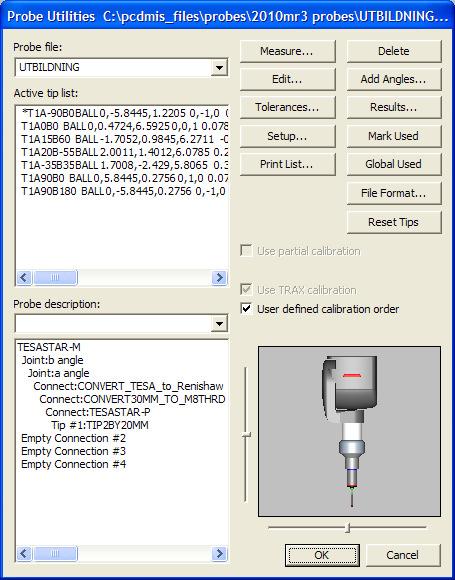

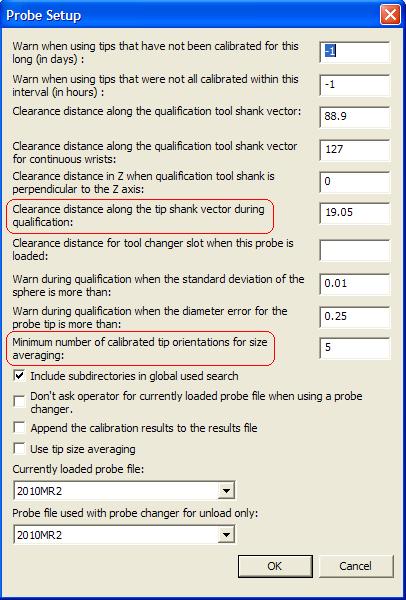

16 Kalibrera mätspetsar (MR2 och MR3) Dialogen Kalibrera mätspetsar har designats om och har några nya funktioner. Återställ mätspetsar till nom. när kalibrering startas. Denna funktion återställer tidigare kalibrerade värden, innan en kalibrering utförs. Använd följande mätspetsar om ingen är vald. När inga mätspetsar valts för att kalibrera styr dessa alternativ vad som sker vid kalibrering. Alternativen som kan anges är alla eller spetsar i programmet. I 2010 MR3 har valet Avbryt mätning tillkommit i listan med alternativ över vad som skall utföras om inga spetsar valts för kalibrering. Återställ kalibreringen för enskilda mätspetsar Återställa enskilda mätspetsar kan ske med nya knappen Återställ mätspetsar från dialogen Mäthuvud. Markera de mätspetsar du vill återställa kalibreringen för, och tryck sedan på knappen Återställ mätspetsar. 16

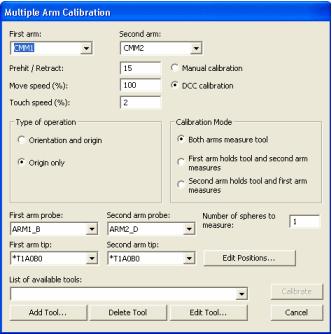

17 Nya inställningsmöjligheter för kalibrering av flerarmssystem (MR3) Kalibreringsdialogen för flerarmsystem har utökats med möjlighet att ange hastigheter och söksträcka vid kalibreringen. Detta berör kalibreringsförfarandet där båda armarna mäter ett och samma kalibreringsverktyg i dubbelarmsystemet. 17

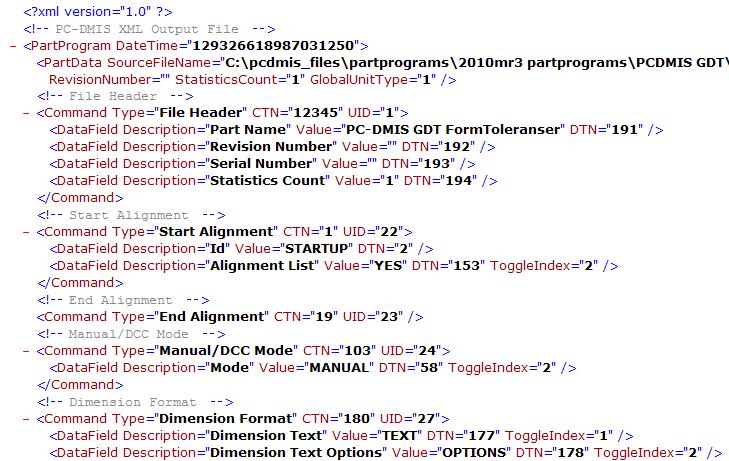

18 Export och import Export av mätprogram till XML-format Möjlighet att exportera ett mätprogram i XML-format har tillkommit. Detta kan användas för att överföra program och mätdata till andra system. Import av mätprogram i XML format (MR3) Mätprogram kan importeras som XML-filer. Strukturen i XML-filen behöver överenstämma med strukturen som erhålls vid export av XML. Användningsområdet är främst när mätprogram skapas i postprocessorer utanför PC-DMIS. Utökade kommandon att använda vid start av PC-DMIS (MR1) Kommando för att läsa in en CAD-modell som standardmodell har tillkommit. Om nedanstående kommando används för att starta PC-DMIS kommer ett nytt program med namnet new.prg att skapas, och CAD-modellen hexblock_wireframe_surface.igs importeras automatiskt. C:\Program Files\Wai\Pcdmis for Windows\Pcdlrn.exe New.prg /DCILOAD:d:\partmodels \hexblock_wireframe_surface.igs Kommentera bort DMESW/COMMAND kommandon (MR2) DMESW/COMMAND kommandon kan kommenteras bort vid export av mätprogram i DMIS format. Detta ställs in med växeln SuppressDMESWComandOutput i Settings Editor. 18

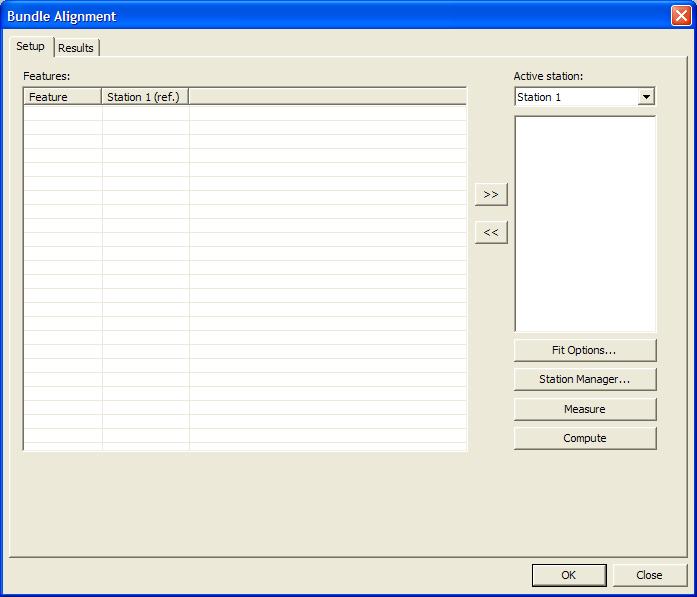

19 Uppriktningar Kommandot Använd aktiv uppriktning visar namnet på uppriktningen (MR2) Försenad! När variabeln USE_ACTIVE_ALIGNMENT används så visas namnet på den uppriktning som använts att skapa uppriktningen ifrån. USE_ACTIVE_ALIGNMENT används vid looping och villkorlig exekvering av uppriktningskommandon. I korthet medför kommandot att en uppriktning skapas baserat på den aktuella uppriktningen, istället för på en specifik uppriktning. Den aktuella uppriktningen kan variera beroende på vilken iteration i en loop programmet befinner sig, eller vilka kommandon som tidigare utförts när man använder villkorlig exekvering. Nedan visas hur variabeln används. Istället för att uppriktningen refererar till tidigare uppriktning D_0 så kommer det att referera till aktiv uppriktning. I detta fall visas namnet på den uppriktning som används inom parentes. Bundle alignment vidareutvecklad (MR3) Kommandot Bundle Alignment hanterar mätspetsradiekompensering automatiskt. Kompenseringen slås av och på under uppriktningssekvensen i de fall det är tillämpligt. Bundle Alignment är ursprungligen utvecklad för att användas med Lasertracker. Den finns som en option till övrig portable utrustning, tillexempel mätarmar. 19

20 PC-DMIS Laser Beskärning av laserdata har utökats När autoelement mäts med lasermäthuvud kan data från lasermäthuvudet beskäras så att inte onödigt mycket punktdata sparas i mätprogrammet. Laserdata kan beskäras både horisontellt och vertikalt. Beskärningen anges i inställningar för mäthuvudet. Vinkelvektor för laserplan (MR1) Vinkelvektor kan kontrolleras vid mätning av Autoelementet Laserplan. Läs mer om Laserplan i hjälpavsnittet för PC-DMIS Laser. Inställningar för CMS mäthuvuden (MR2) Inställningar för lasermäthuvuden av typ CMS kan specificeras i dialogen under Setup Options. Quality Filter funktion (MR3) En ny filtreringsfunktion, Quality Filter, finns tillgänglig när lasermäthuvuden av typen CMS används. När parametern GAIN sätt till läge HIGH, så kan filterfunktionen aktiveras. Filtret tar bort punktdata av dålig kvalitet. Normalt används inte High Gain vid mätning på grund av att stora mängder mätpunkter får dålig kvalitet. 20

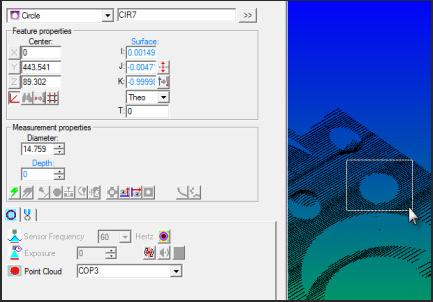

21 Punktreduceringsfilter i mäthuvudsverktyg för lasermäthuvud (MR3) Ett generiskt punktreduceringsfilter finns att använda i dialogen mäthuvudsverktyg när ett lasermäthuvud används. Alternativet finns tillgängligt oavsett vilken typ av lasermäthuvud som används. Funktionen används när man vill reducera mängden indata från ett lasermäthuvud. Funktion för att rensa scannad data för autoelement (MR3) Två menyfunktioner för att rensa scannad data ur autoelement har tillkommit under Operations Laser Autofeatures. Alternativet Rensa alla Scan data nu raderar sparad scandata i autoelementen i programmet. Alternativet Rensa alla Scan data efter körning raderar all scandata efter att programmet körts. Alternativen påverkar endast scandata som ligger i autoelement. Scandata i punktmoln är opåverkade av funktionen. Definiera lasermäthuvud utan att ha ett program öppet (MR3) Dialogen för att definiera kommunikationen med lasersensorn finns tillgänglig utan att ett program finns öppet. Tidigare kunde detta bara utföras genom att skapa ett tomt program och därefter definiera inställningarna för lasermäthuvudet. Stöd för lasermäthuvud CMS 108 på CNC-maskiner (MR3) Lasemäthuvudet CMS 108 kan numera användas tillsammans med en indexerande mäthuvudshållare TesaStar. Kombinationen stöds av CNC-mätmaskiner. Val av punkter att använda för elementkonstruktion med ram (MR3) Förutom att klicka på mätpunkter i ett punktmoln för att använda dem till ett Autoelement, kan punkterna väljas gruppvis genom att klicka och dra en ram omkring en grupp av punkter. Funktionen är användbar vid definition av punkter som skall ingå i uppriktningar. 21

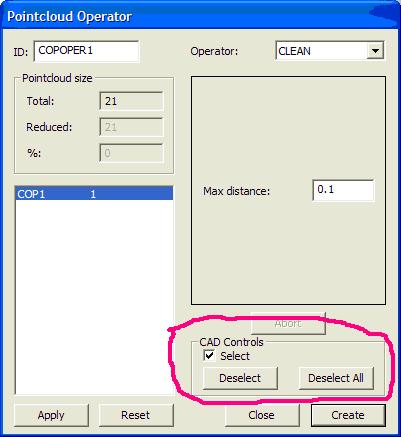

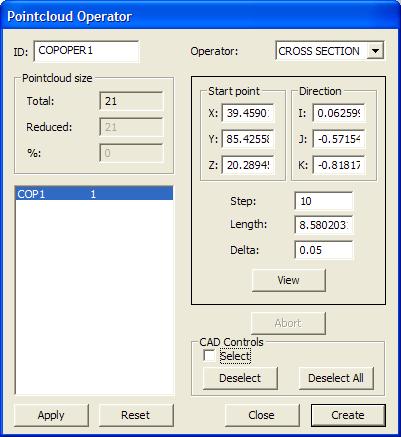

22 Dataloggning från lasermäthuvuden (MR3) Det är nu möjligt att logga data från lasermäthuvuden av typen Perceptron och CMS. Denna funktion används främst vid felsökning/utveckling. Punktmoln, operator Rensa kan använda angivna ytor i CAD-modellen (MR3) Operatorn Rensa kan nu arbeta mot angivna ytor i CADmodellen. Funktionen används för att välja vilka ytor som skall användas för filtreringsoperationen. Marker alternativet välj och klicka sedan på de ytor som skall användas för filtrering. Punktmoln, operator Snitt kan använda angivna ytor i CAD-modellen (MR3) Operatorn snitt har även den utökats med möjligheten att välja vilka CAD-ytor som skall användas när ett snitt skapas ifrån ett definierat punktmoln. Punktmängd Operator Färgkarta, möjlighet att använda tjocklek (MR3) Denna förändring beskrivs under avsnittet Grafikfönster och Grafikvisning. Funktionen finns förutom i PC-DMIS Laser även tillgänglig i PC-DMIS CAD++. 22

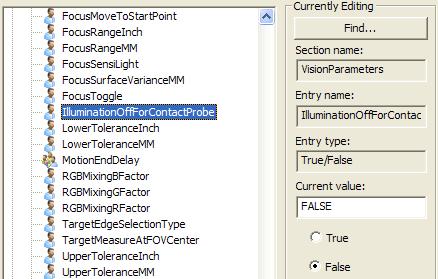

23 PC-DMIS Vision Kontroll av pixelstorlek vid kalibrering PC-DMIS Vision utvärderar och redovisar den erhållna pixelstorleken vid kalibrering av optiken. Möjlighet att reglera förstoring och belysning i kameravyn Kameravyn har kompletterats med knappar för att reglera förstoring och belysningsparametrar. Kommando för att spara kameravyn som bildfil Ett nytt programkommando som sparar kameravyn som en bild har tillkommit. Maskinen kör till en definierad plats och använder förinställda värden för förstoring och belysning. Därefter sparas bilden i kameravyn till en fil i angivet bibliotek. Förbättrad hantering av ringlampa De flesta belysningsinställningarna för en ringlampa kan nu hanteras direkt ifrån kameravyn. Ett särskilt avsnitt i hjälpfilen beskriver detta. Varning vid kalibrering av mäthuvud (MR1) Dialogen som visas vid kalibrering av optiska mäthuvuden är ändrad. Varningar som erhålls vid kalibrering av optiska mäthuvuden visas på annan plats i dialogen än tidigare. Inställningar för belysning vid mätning med berörande mäthuvud (MR1) En registerinställning kontrollerar huruvida belysningen skall vara av eller påslagen vid mätning med berörande mäthuvud. 23

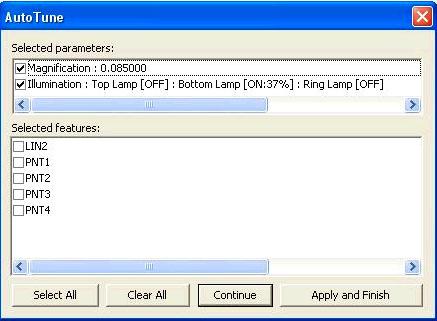

24 Stöd för IDS ueye kameror (MR2) IDS ueye kameror stöds i PC-DMIS 2010MR2. Det speciella med dessa kameror är att bilden från en enskild kamera kan delas upp i flera delar, varje del av bilden kommer då att tillhöra en virtuell kamera. Ett särskilt avsnitt i hjälpfilen beskriver funktionen närmare. Fokusera utmed kamerans riktningsvektor (MR3) En ny inställning ger möjlighet att styra om kameran skall fokusera utmed sin egen orientering eller utmed det mätta elementets normalriktning. Kalibrering, fokusera utmed kamerans riktningsvektor (MR3) Mäthuvudskalibreringen har anpassats för att följa inställningarna om kameran skall fokusera utmed sin egen orientering eller utmed det mätta elementets normalriktning. Tillämpa och slutför för autoinställningar(mr3) Dialogen för automatiska inställningar av ljusstyrka, förstoring och övriga parametrar har kompletterats med en knapp för att tillämpa de automatiska inställningarna i programmet. Denna funktion används när ett mätprogram skapats offline och anpassas för en maskin, eller när ett mätprogram flyttas mellan två olika maskiner och parametrarna behöver justeras. Stänga av dialoger med meddelanden att ladda optiskt mäthuvud (MR3) Dialogrutorna med meddelanden om att ladda optiska mäthuvuden kan stängas av. Kalibrering av Parcentricitet (MR3) PC-DMIS Vision. Den optiska kalibreringen i PC-DMIS Vision har utvecklats så att användaren kan definiera det antal gånger kalibreringsnormalen skall mätas om med en given förstoringsgrad. Datan används sedan för att kalibrera parcentricitet. Läs mer i hjälpavsnitten om PC-DMIS Vision. 24

25 Skanning Ta bort enskilda nominella punkter ur en scan Radera enskilda punkter ur en scan genom att markera dem i listan och trycka på tangentbordsknappen Delete. 25

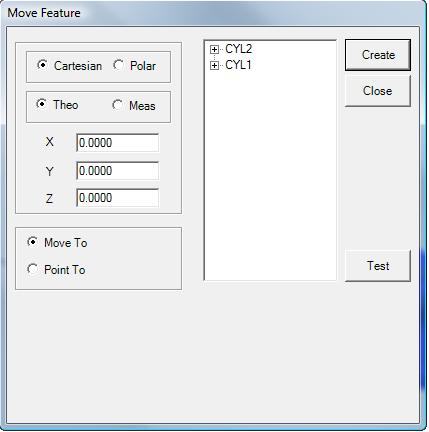

26 Hårdvarustöd och hårdvaruinställningar Stöd för Leica totalstation PC-DMIS Portable kan nu användas på Leica Totalstationer. Stödet omfattar funktionerna med att positionera lasern för att mäta ett element och att använda lasern för att markera element utanför tolerans. Totalstation, kompensering genom att ange mot eller ifrån Vid mätning av cirklar med totalstation så bildar information om kompensering mot eller ifrån totalstationen information om cirkelns normalriktning Stöd för Leica Absolute Tracker AT 401 (MR1) PC-DMIS stödjer numera Leica Absolute Tracker, AT 401. Följande trackermodeller stöds därmed av PC-DMIS: LT500, LTD500, LT300, LT800, LTD800, LT700, LTD700, LT600, LTD600, LT640, LTD640, LTD706, LTD709, LTD840, AT901, AT401. emscon behöver vara lägst version T-ProbeII or T-ProbeI med FW 1.62 eller högre kan användas (stöd för 4 knappar). Snabb punktmätning med ett skannande mäthuvud Ett nytt kommando för att mäta enskilda mätpunkter snabbare med skannande mäthuvuden. Kommandot fungerar inte på alla typer av mäthuvuden och ignoreras om det inte kan användas i den mätmaskin mätprogrammet körs i. Användning av PEM-moduler i mäthuvudsväxlare. Lösa PEM moduler från Renishaw eller deras motsvarighet från TESA kan nu användas i mäthuvudsväxlare. När växlaren Renishaw ACR3 används finns nu möjlighet att definiera ett frigångsavstånd för låsnyckeln i växlarfacket så att PEM modulen kan flytta växlarsläden utan att nyckeln är i ingrepp. Detta används efter att PEM modulen har plockats upp och låsts fast, därefter rör sig maskinen utåt så att nyckeln inte är i ingrepp, och växlarsläden flyttas till den position där komponenterna i den är upplåsta. 26

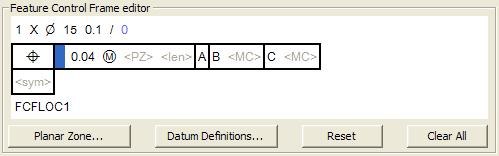

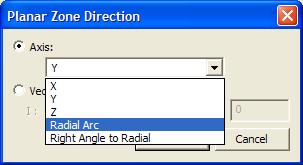

27 Utvärderingar Nytt alternativ för utformning av toleransområde i lägeriktighet. PC-DMIS har sedan tidigare kunnat utvärdera lägeriktighetstoleranser mot sfäriska, cylindriska eller plana toleransområden. När till exempel ett hålläge kravsätts med två lägeriktighetstoleranser med plana toleransområden så blir lägeriktighetskravet rektangulärt (eller fyrkantigt). Se exempel i bilden nedan. PC-DMIS har nu fått möjligheten att använda något som kan beskrivas som plana toleransområden i cylindriska koordinatsystem. När en lägeriktighetstolerans definieras som plan, så finns alternativen Radiell båge och Vinkelrät mot radie tillgängliga att välja under Plan Zon. Dessa toleransområden är tänkta att tillämpas för lägeriktighetstoleranser i cylindriska koordinatsystem där lägeriktighetskravet är uppdelat med olika toleransområden för elementets radiella och tangentiella position. I bilden nedan visas utformningen av sådana toleransområden. Not 3 visar toleransgränserna för alternativet radiell båge. Not 2 visar toleransgränserna för alternativet tangentiell. 27

28 Ojämnt fördelat toleransområde för yt och profiltoleranser Denna ändring i PC-DMIS motsvarar den angivelse av osymmetriskt toleransområde som beskrivs i ASME Y14,5:2009 och kommande utgåva av ISO Yt- och profilutvärderingar kan ha ojämnt fördelat toleransområde, så att kravet tillåter olika överskott och underskott av material. Principen har saknats i ASME och ISO standarder, men har funnits beskriven i företagsunika standarder under lång tid. Ojämnt fördelat toleransområde anges genom att välja symbolen U efter toleransvidden i toleransrektangeln. Efter symbolen U anges toleransgränsen som ligger utanför materialet. 0.4 U 0.3 innebär att toleransen är +0.3/-0.1. I PC-DMIS 2010 R-MR2 kan ojämnt fördelat toleransområde anges för yt- och profilformstoleranser med en eller flera angivna referenser. Till PC-DMIS 2010 MR3 är det planerat att funktionen skall omfatta även yt- och profiltoleranser utan angiven referens. Planhet med kvadratiskt toleransområde Planhet med kvadratiskt/rektangulärt toleransområde har vi kunnat utvärdera genom att välja Per Enhet i Form & Lägefönstret. Nu kan man välja symbolen för kvadratisk toleransområde enligt ASME Y (Planhet med runt toleransområde är en av kommande nyheter i PC-DMIS 2011.) Inställningen utvärderas lika som 28

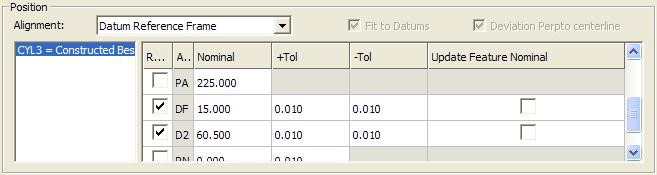

29 Anpassat referenssystem Enligt kap 4.22 i ASME Y kan man definiera begränsningar av referenser (DRF) för lägetoleranser (lägeriktighet, yt- och profilläge, koncentricitet, koaxialitet, symmetri och kast). En motsvarande ändring är att vänta i ISO standarden. PC-DMIS stödjer nu användning av begränsade instyrningsriktningar. I dialogen för toleransrektangel, markera alternativet Anpassad DRF, därefter kan begränsningar i instyrningsriktningarna väljas på samma sätt som angivits på ritningen. Benämningen True Position bytt till Position (MR2) Det engelska uttrycket True Position är ersatt med Position för att stämma med benämningen i den nya utgåvan av ASME standarden. Statistikdata Mätdata i XML format (MR3) XMLSTATS, ett nytt kommando för att spara mätdata i statistikformat har tillkommit. Använd kommandona XMLSTATS/ON och XMLSTATS/OFF för att avgränsa de mätningar som skall exporteras. XML filerna kan importeras av bland annat DataPagePlus. 29

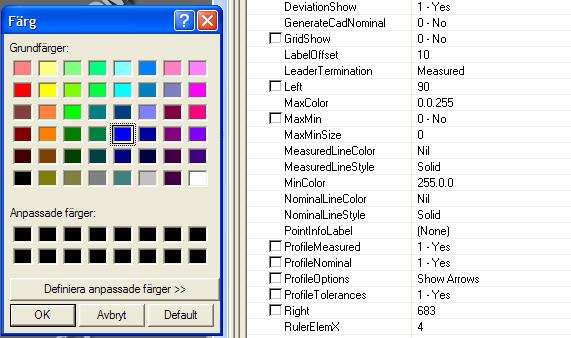

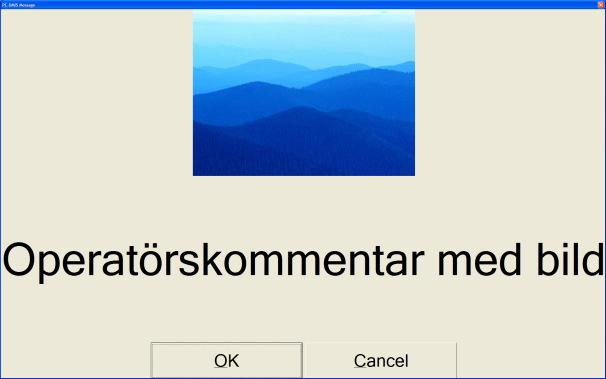

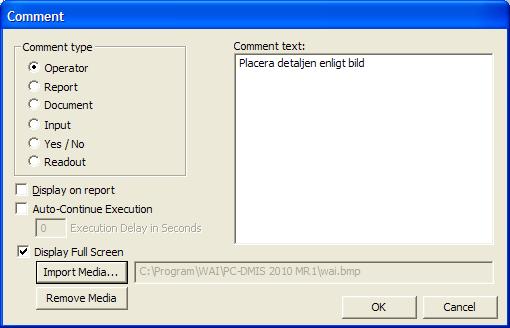

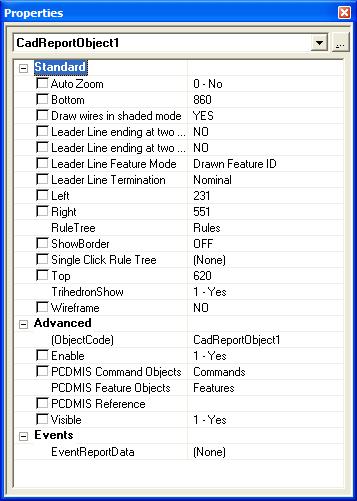

30 Rapportering Bilder och filmer i rapporter En kommentar kan nu innehålla förutom text även bilder och filmer. Tidigare har visning av bilder och media endast kunnat utföras med hjälp av formulär. Ytterligare egenskaper för analysobjekt i rapporter (MR1) Analysobjektet används för att rapportera ut grafiskt visning av utvärderingen från en toleransrektangel. I en anpassad rapport anges analysobjekt individuellt för varje dimension, i en mallrapport visas analysvyn i en etikettmall. Varje analysobjekt kan nu ha egna angivna färger som används för att indikera om en dimension är utanför toleranser. Egenskaperna MaxMinSize, MaxColor och MinColor används till detta. Möjlighet att specificera vad som skall visas i ett CAD rapportobjekt (MR1) CAD rapportobjektet i den anpassade rapporten har fått definierade egenskaper som styr visningen av objektet. 30

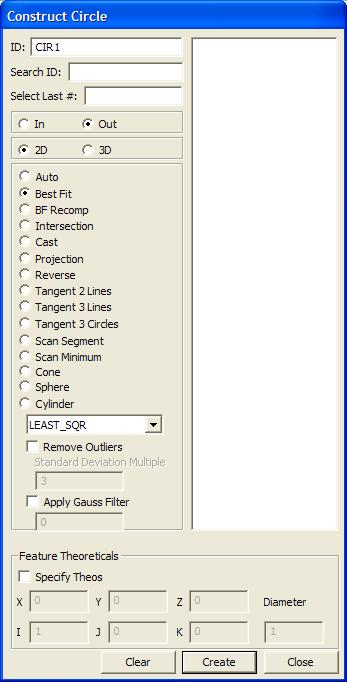

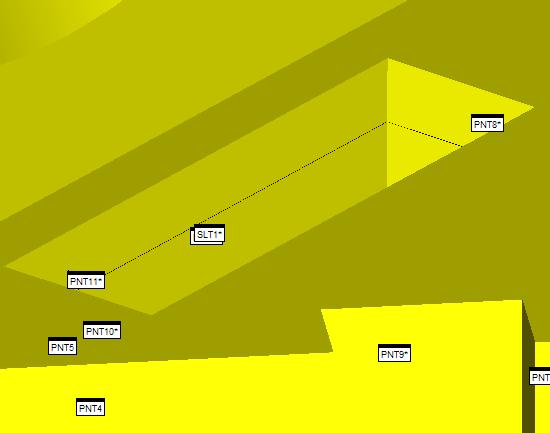

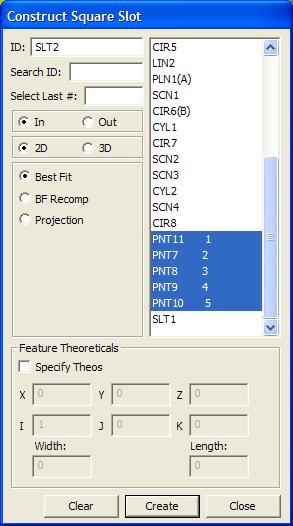

31 Konstruerade element 2D /3D Element Konstruerad Cirkel, Ellips och spår kan nu konstrueras som 2D eller 3D element. När de konstrueras som 2d element bildas de parallellt med aktuellt arbetsplan. Konstruera fyrkantigt spår (MR2) Fyrkantiga (rektangulära) spår kan konstrueras. Konstruktionen kan utföras med fyra ingående linjer eller fem ingående punkter. När ett fyrkantigt spår konstrueras av 4 linje utförs konstruktionen som BA Omkompensering. Detta gör att spåret konstrueras av de punkter som ingår i linjerna. 31

32 Automation Två nya funktioner i automation AddControl och ItemControl har tillkommit. Kommandona används för hantering av rapporter och rapportmallar. Ny metod för att Spara som (MR3) SaveAs2 har tillkommit. Kommandot gör det möjligt att spara ett program med referens till CAD modellen som ursprungligen användes. Om programmet först sparas som kalle.prg och därefter sparas som olle.prg med metoden SaveAs2 så använder programmet olle.prg CAD-modellen från kalle.prg som referens. Språk Översatt hjälpfil updaterad till MR2 innehåll (MR3) Huvudhjälpfilen (PC-DMIS Core Help File) har uppdaterats så att alla översättningar har ett innehåll motsvarande det i den engelska hjälpfilen för PC-DMIS 2010 MR2. 32

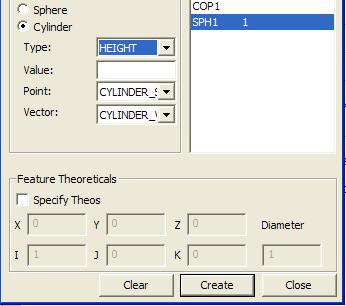

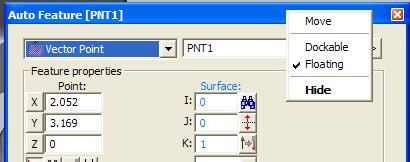

33 Egen dokumentation Autoelementdialogen Dockningsbar/Flytande Nytt sätt att ställa in om Autoelement dialogen ska vara dockningsbar eller flytande. Genom att högerklicka på menyraden så visas dialogen för val av beteende. Nya konstruktionsalternativ för cirkel (MR2) Cirklar kan konstrueras från sfär och cylinder på motsvarande sätt som från en kon. För konstruktion från sfär finns inställningar för hur normalvektorn skall extraheras. För konstruktion från cylinder finns enbart alternativet höjd. Ange max eller min materialmått för referenser direkt i toleransrektangeln När måttjämkning utförs på referenselement så används den nominella dimensionen och toleransen som angivits för referensen för att beräkna måttjämkningstillskotten. När nominellt värde och tolerans angivits för referensen så har max och min materialmått beräknats ifrån dessa. Måttjämkningstillskottet har beräknats av skillnaden mellan max eller min materialmått och uppmätt värde, alternativt skillnaden mellan max eller min materialmått och toleransgräns ifall det uppmätta värdet överskridit toleransgränsen. I PC-DMIS 2010 finns möjlighet att ange max eller min materialmått direkt i toleransrektangeln, så att referenselementet inte behöver toleranssättas. När detta utförs så beräknas måttjämkningstillskottet av skillnaden mellan det angivna materialmåttet och den mätta dimensionen, utan hänsyn till toleransgränser även om dessa har angivits. 33

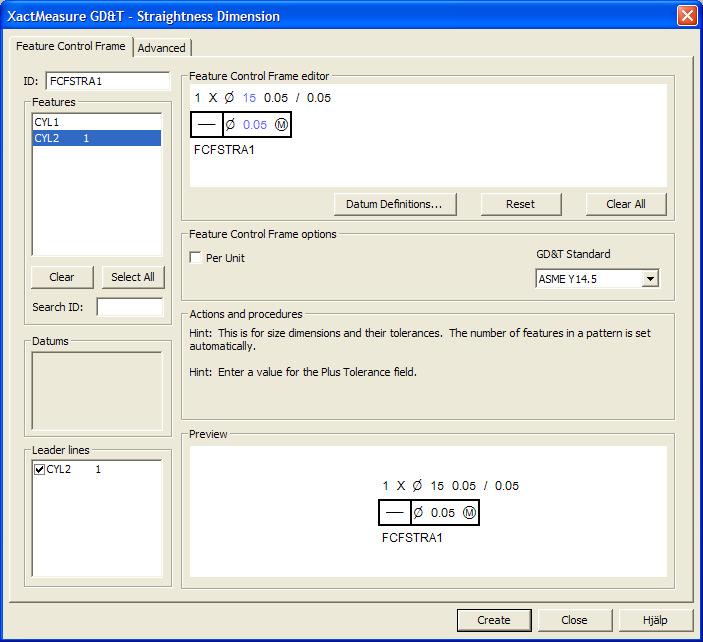

34 Flyttat val av GD&T standard (MR3) Dialogrutan för val av GD&T standard är flyttad från fliken avancerat till huvudfliken för toleransrektangel. Rakhet med måttjämkning Rakhetsutvärdering kan nu utföras med måttjämkning på axlar eller hål. När detta utförs behöver cylindern som utgör axeln eller hålet vara mätt med mätpunkter i ett lämpligt antal snitt. Algoritmen som beräknar utvärderingen delar in cylindern i ett antal snitt, fastställer centrumpunkterna för varje snitt och utvärderar rakheten för den linje som centrumpunkterna beskriver. Måttjämkningstillskottet beräknas ifrån det cirkulära snitt som har det minst gynnsamma dimensionsutfallet. Om utvärderingen utförs på konstruerade cylindrar behöver dessa vara av typen Bästanpassad. 34

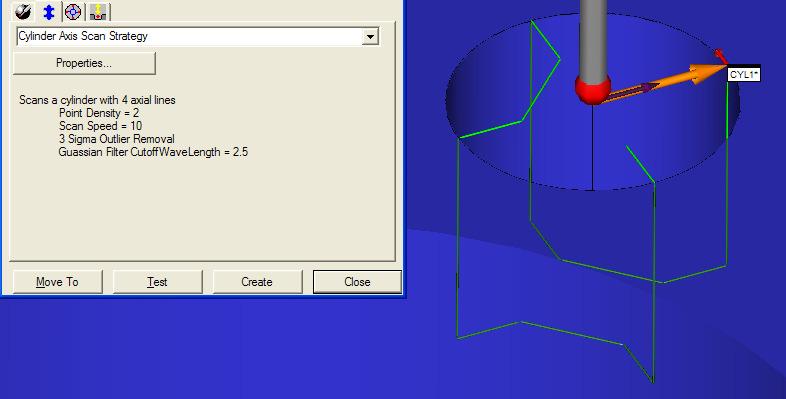

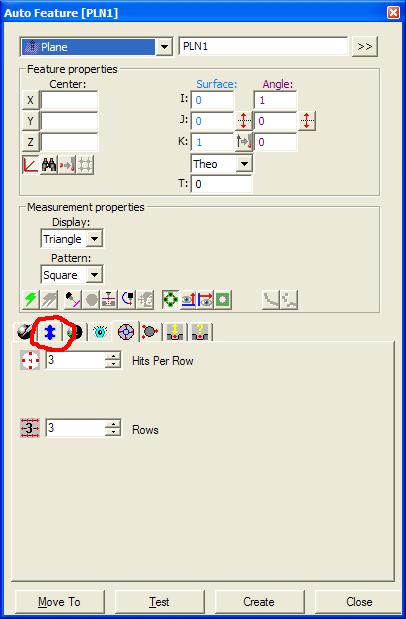

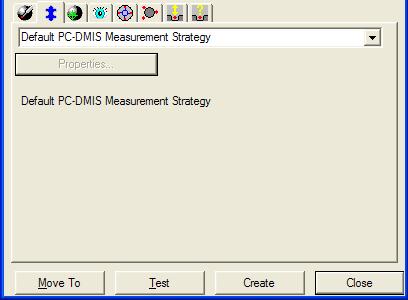

35 PC-DMIS Toolkit PC-DMIS Toolkit integrerad i installationen (MR3) PC-DMIS Toolkit har tidigare funnits tillgänglig, men då som en separat installation. I PC-DMIS 2010 MR3 är toolkit en komponent som medföljer PC-DMIS. Toolkit öppnar för följanden möjligheter: Inkludera speciella typer av element med egna definierade mät och beräkningscykler. Detta är en option och utveckling/programmering av dessa utförs riktat mot en enskild kund. Lägga in speciellt definierade mät och/eller beräkningscykler i Autoelement. Dessa finns tillgängliga för alla användare, om inte utvecklingen beställts och bekostats av en enskild kund. PC-DMIS Toolkit visar sig genom att vissa typer av Autoelement har en ny flik med Mätstrategier (Measurement strategies) tillgänglig. Mätstrategier finns tillgängliga för Autoelement av typen: Plan Cirkel Cylinder Default PC-DMIS Measurement Strategy medför att elementet mäts som ett vanligt autoelement. Det finns olika mätstrategier att tillgå, nedan visas urvalet av strategier som finns tillgängliga för Autoelement Cylinder. Strategierna är tänkta att användas med ett Scannande mäthuvud. När en strategi valts så visas även körvägen i grafikvyn. Scanningparametrarna kan justeras i dialogen som visas under properties 35

36 Kontaktinformation 36
