Release Notes för CET Designer 2.6

Transkript

1 Release Notes för CET Designer september 2011 Fotolabb Fotolabb är ett inbyggt verktyg för att skapa fotorealistiska bilder i CET Designer. Fotolabb genererar framkallningar av högsta kvalitet och med naturligt ljus och skuggning, och hanterar framkallning av flera bilder samtidigt. Fotolabb erbjuder också möjligheten att efterbearbeta fotona utan att de behöver framkallas på nytt. Ett digitalt foto eller en framkallning från CET Designer? Med bilder skapade i Fotolabb är det svårt att avgöra. Fotolabb ersätter Fotoserien och är helt integrerat med CET Designer. Framkallning sker i bakgrunden och hindrar därför inte ditt arbete. Fotolabb gör det möjligt att producera bilder med en teknik som kallas High Dynamic Range (HDR) imaging, vilket ger bilden ett större intensitetsomfång. Fotolabb är självklart helt synkroniserat med Pappersvyn och Utskriftsdialogen för att göra det så enkelt och smidig som möjligt att skriva ut dina foton. För att öppna Fotolabb, klicka på ikonen Fotolabb på komponentfliken 3D, eller i 3D-vyns verktygsfält som visas i Figur 1 nedan. Fotolabb-fönstret är indelat i fem huvudområden där du kan arbeta med fotoinställningar, förhandsgranska och framkalla dina bilder, lägga till eftereffekter samt spara eller e-posta dina bilder, eller sätta in dem i en pappersvy. Fotolabb har två olika lägen; ett enkelt läge med bara några förinställningar, och ett avancerat läge som erbjuder användaren full flexibilitet.

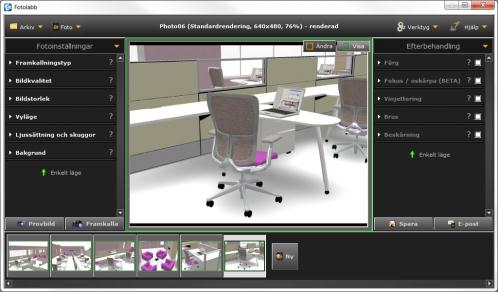

2 Figur 1: Ikonerna för Fotolabb i CET Designer. Användargränssnittet i Fotolabb använder mörkare färger än övriga CET Designer, idén är att efterlikna ett mörkrum. Figur 2 ger dig en förhandstitt! Figur 2: Användargränssnittet i Fotolabb. Pack & Go Genom att använda Pack & Go för att spara en fil så skapas ett paket som innehåller din ritning (.cmdrw) samt eventuella AutoCAD-filer (.dwg). Denna nya funktion ger dig därför snabb åtkomst till de filer du behöver, även utan tillgång till lokalt nätverk. Det blir också lättare att dela materialet med andra användare. Du når Pack & Go från Arkiv-menyn, och en sparad Pack & Go-fil öppnas på samma sätt som övriga ritningsfiler i CET Designer. Till höger ser du den nya filikonen för Pack & Go.

3 Kopiera bild Högerklicksmenyn i både 2D- och 3D-vyn har utökats med funktionen Kopiera bild. Genom att klicka på Kopiera bild så kopieras hela den nuvarande vyn och kan sedan enkelt klistras in i ett mejl eller annat dokument. Figur 3: Funktionen Kopiera bild som nås från högerklicksmenyn i 2D- eller 3D-vyn. Snabbare textredigering Komponentfliken Verktyg har utökats med ett nytt verktyg, Textredigerare, som gör att du snabbt kan hoppa mellan och redigera textrutor. Du använder TAB-tangenten för att hoppa från en textruta till en annan i antingen 2D-vyn eller Pappersvyn. Du når Textredigeraren från komponentfliken Verktyg eller genom att dubbelklicka på en textruta i den nuvarande vyn. Figur 4: Ikonen för Textredigerare samt ett exempel.

4 Omarbetad dialogruta för Ljussättning Fältet Ljussättning på komponentfliken 3D har omarbetats och innehåller nu två nya ikoner som du kan se här till höger: Lysrörslampa samt Fönsterljus. Lysrörslampan är en taklampa som går att justera på liknande sätt som spotlights eller ett system av halogenlampor i tak. Det nya fönsterljuset simulerar ljus som strömmar in genom ett fönster och är frikopplat från övrigt solljus i din ritning. Många ljusinställningar har flyttats in i Fotolabb för att du ska kunna justera ljuset för enskilda foton utan att lämna Fotolabb. Du kan nu gruppera dina ljuskällor i den nya dialogrutan för Ljussättning. Att gruppera ljuskällor är ett sätt att spara tid då du enkelt kan justera inställningarna för flera ljuskällor samtidigt. Figur 5: Den nya dialogrutan Ljussättning.

5 Nya funktioner för att hantera CAD-filer Inmatningsrutan för CAD har fått ny funktionalitet, som visas i rutan till höger. Knappen Inställningar har lagts till som en genväg till dialogrutan CAD (dwg/dxf). Om du klickar på knappen Nollpunkt så flyttas CAD-ritningen till den nollpunkt som för närvarande är aktiv i din ritning. Notera: denna operation kommer att flytta CAD-ritningens origo till snappern för nollpunkten, vilket innebär att CAD-ritningens origo inte nödvändigtvis motsvarar mitten av grafiken i din vy. CAD-import med drag & drop har förbättrats. När en CAD-fil släpps på CET Designer så visas inte längre dialogrutan för CAD Import, utan CET Designer använder istället bestämda förinställningar. Du kan fortfarande nå dialogrutan och göra inställningar genom att dubbelklicka på CAD-ritningen i din vy, eller från inmatningsrutan. Om du släpper en fil som är mindre än 1MB (eller 100 kvadratmeter) på CET Designer så antar programmet att det är en komponent som du vill sätta ut upprepade gånger, precis som objekt från de olika komponentflikarna. Det innebär att du kan klicka ut ritningen flera gånger utan att importera den på nytt. Eftersom dialogrutan för CAD Import inte längre öppnas automatiskt vid import med drag & drop så visar CET Designer nu en informationsruta om fel påträffas under importen. Denna ruta hindrar inte att du sätter ut en CAD-ritning, och det går att välja bort att den ska visas igen under pågående session.

6 Ändra bakgrundsfärg CET Designer har nu stöd för att ändra bakgrundsfärg i alla typer av vyer. Förinställd färg är vit, men du kan välja i stort sett vilken färg som helst. Notera att CET Designer inte uppdaterar färgen på uplacerade komponenter för att säkerställa synligheten. Detta innebär t.ex. att svarta objekt och svarta linjer inte kommer att synas om du väljer en svart bakgrund. Du gör inställningarna på fliken Vyer i Kontrollpanelen. Figur 6: På fliken Vyer i Kontrollpanelen kan du nu ändra bakgrundsfärg för alla vyer. Inställningar för mått och linjer Inställningsmöjligheter har lagts till för de mått, linjer och texter som återfinns på komponentfliken Verktyg, vilket gör att du nu kan bestämma storlek innan du placerar ut dem på din ritning. Figur 7: Inmatningsfält för Textstorlek och Pilstorlek på komponentfliken Verktyg.

7 Förändringar Allmänt Autosparade filer och Autobackup-filer har fått en specifik filändelse (.cmbak) och en egen filikon för att det ska vara lättare att särskilja dem från övriga filer. Flera ikoner har uppdaterats i CET Designer för att återspegla nya logotyper för varumärkena Configura och CET Designer. Figur 8: Nya filikoner i CET Designer. Från vänster: Ritningsfil, Autosparad fil / Autobackup-fil samt Pack & Go. Dialogrutan för att skicka in (bugg) rapporter kommer nu ihåg sökvägen som användes senast då du bifogar flera filer till en rapport. Knappen Infoga bild har fått en ny ikon, och bredvid den har det lagts till en ny knapp för att infoga ett foto från Fotolabb. Figur 9: Ikoner för Infoga bild samt Infoga foto från Fotolabb. Knappen Bakgrund har tagits bort från komponentfliken 3D, och inställningarna för bakgrund återfinns nu istället i Fotolabb där du kan bestämma bakgrund för varje enskilt foto. Notera: panoramabakgrunder som används i gamla ritningar (före version 2.6) kommer inte att följa med då ritningen öppnas i version 2.6, utan måste läggas till på nytt. Framkallning Dialogrutan Framkallning har tagits bort. Alla fotoinställningar återfinns nu i Fotolabb, och inställningar för ljus hittar du i dialogrutan Ljussättning. Det är inte längre möjligt att ha den avancerade grafikmotorn påslagen för att arbeta med ritningar samtidigt som den enkla grafikmotorn används för fotorenderingar (=framkallningar). Det rekommenderas att endast en grafikmotor används. Knappen Framkalla har tagits bort från dialogrutan Välj material. Fullskärmsläget har tagits bort i och med introduktionen av Fotolabb. Alla framkallningsalternativ förutom Snabbframkalla bild har flyttats in i Fotolabb. CET Designer har nu stöd för att använda mer än 2GB RAM-minne för framkallningar om du kör programmet på 64-bitars Windows och använder den avancerade grafikmotorn, vilket gör det möjligt att framkalla betydligt större scener än tidigare. CET Designer väljer automatiskt det alternativ som passar ditt system bäst, du behöver inte göra några manuella ändringar.

8 2D-vyn I 2D-vyns högerklicksmeny hittar du ett nytt alternativ: Lokalisera i 3D-vy. När du högerklickar på en komponent i 2D-vyn och väljer detta från menyn så panorerar 3D-vyn för att visa det valda objektet. Figur 10: Funktionen Lokalisera i 3D-vy som nås genom att högerklicka i 2D-vyn. 3D-vyn Ett nytt val har lagts till som gör att du kan navigera i CET Designer utan att använda den lila fokuspunkten. Genom att stänga av fokuspunkten så går CET Designer över till pekarbaserad navigering. Detta innebär att all zoomning utgår från din muspekares position på skärmen. Samma sak gäller när du roterar vyn, då CET Designer kommer att rotera vyn utifrån den punkt som är precis under muspekaren. Du hittar inställningen för detta på fliken Vyer ikontrollpanelen. Figur 11: Alternativet Använd fokuspunkt på fliken Vyer i Kontrollpanelen. Funktionen Återställ kamera till ursprunglig position har tagits bort från 3D-vyns verktygsfält. Funktionen Automatisk kameraförflyttning till valt objekt har tagits bort från 3D-menyns verktygsfält för att bibehålla överskådlighet. Navigationsverktyget i 3D-vyn är nu förinställt att inte visas på ritytan för att göra vyn renare. Det kan slås på igen på fliken Vyer i Kontrollpanelen. Figur 12: Navigationsverktyget i 3D-vyn.

9 CAD Om du öppnar en ritning utan att ha tillgång till importerade CAD-ritningar så frågar CET Designer nu bara en gång om du vill leta efter aktuell ritning. Tidigare frågade programmet detta varje gång programmet stötte på CAD-ritningen. Dialogrutan för CAD import visar nu resultatet från den kontroll som görs vid filimporten, exempelvis hur många fel som har påträffats och korrigerats. Notera att CET Designer inte lagar själva CAD-filen, utan endast de linjer som visas när du arbetar med din ritning. För att permanent lösa problem med en CAD-ritning hänvisas till ditt vanliga CAD-verktyg. Kalkylen Det går nu snabbare att flytta eller dölja kolumner i en artikelvy i Kalkylen, även i stora ritningar. Det kunde tidigare ta flera sekunder att utföra dessa ändringar, men nu är responsen omedelbar. Buggfixar Nedan presenteras ett urval av alla de buggfixar som har rättats till inför releasen av CET Designer 2.6. Bugg som kunde få Kalkylen att krascha då en artikelvy innehöll korrupta data och då Kalkylen var inställd att visa flera artikelvyer - fixad. Snabbat upp hanteringen av CAD-objekt när de flyttas genom att ta tag i dem och dra dem. Denna hantering kunde tidigare orsaka en fördröjning innan CAD-objektet tog ett skutt till muspekarens position. Nu är responsen omedelbar. Bugg som kunde göra att insättning av en ny Vy-portal 3D samt förhandsgranskning av ett pappersark i Pappersvyn kunde få programmet att krascha - fixad. Bugg som kunde orsaka en krasch då man sträckte en vägg med en öppning i sig - fixad.
