1 NYHET ARCA väggskåp Skydd i krävande miljöer -40 C

2

3 Katalog introduktion Fibox är ett varumärke synonymt med tillverkning och global försäljning av kapslingslösningar av högsta kvalité för krävande miljöer sedan Ett bevis på att våra kapslingar är byggda för att klara väldigt krävande förhållanden är exempelvis vår EK-serie, dessa började produceras under 1960-talet och kan än idag ses göra exakt vad dom var designade att göra...skydda! Grunden till Fibox fortsatta framgångar är en tvådelad filosofi. #1, en god kännedom om kraven marknaden har, #2, en oöverträffad formsprutningsteknik och innovationer skapade av våra ingenjörer. Ordet partner är något som vi tar väldigt seriöst inom Fibox. Vårt mål är att bli en partner till er, vår kund. Men för att bli det måste vi erbjuda er mer än enbart kapslingar. Det är därför vårt säljteam jobbar nära er för att ta fram en kapslingslösning som är skräddarsydd efter era krav. Oavsett om det är en enkel bearbetning för t.ex förskruvningar eller en väldigt komplex bearbetning med specialkomponenter eller montage så har Fibox möjligheten att leverera en lösning som tar hänsyn till de många och varierande variablerna i en kostnadskedja. Vi förstår fullt ut att det inte enbart handlar om produktens specifikationer utan att faktorer runt omkring detta är minst lika viktiga. Denna katalog är dedikerad till Fibox ARCA, en helt ny produktfamilj robusta väggskåp i polykarbonat som kännetecknar innovation och ett marknadsinriktat förhållningssätt vid utvecklingen av nya produkter som vi belyste ovan. Med över 2 års utvecklingstid är ARCA en #1, och marknaden har nu fått vad den kräver, en pålitlig och kostnadseffektivt alternativ till de många skåp i stålplåt som installeras i fel miljöer. Sammantaget, alla funktioner som ett skåp i stålplåt ger men med fördelarna som endast ett högklassigt polykarbonatskåp kan erbjuda. Nedan listar vi ett par av dom många egenskaper ARCA erbjuder. I katalogen hittar ni mer detaljerad information. Korrosionsfri IP66/67 kapslingsklass IK10 slaghållfasthet En mängd olika låsalternativ Estetiskt design UV stabiliserad Kan bearbetas utan risk för att ledande spån finns kvar i skåpet. Slät yta för tryck eller montage av komponenter Fibox ARCA är en produktfamilj som fortsätter en framgång skapad av ARCA JIC som är en produktfamilj som introducerades i Nordamerika under 07. Dessa har under en kort tid blivit en produktfamilj som ses som en referens i en krävande marknad. Vi är säkra på att denna innovativa produktfamilj av väggskåp kommer att ha samma inverkan. Vi tror ni kommer att få en god överblick gällande väggskåp i denna katalog. Vi ser sedan fram emot att hjälpa er med att ta fram ett som uppfyller era exakta behov. Fibox är ett globalt företag, oavsett var i världen ni befinner er så finns det alltid en Fiboxrepresentant i närheten. Team Fibox 1

4 FIBOX web service - alltid uppdaterad Vänligen besök regelbundet för att se alla de senaste nyheterna från Fiboxteamet. Fibox lanserar ständigt nya produkter och förbättrar servicen i vår strävan att hjälpa våra kunder till framgång. Fibox bemödar sig att tillhandahålla högkvalitativa produkter med hög service. Förutom att skicka korrekta produkter i tid, betyder hög service också att tillhandahålla ett omfattande program med designhjälp och teknisk information om Fibox produkter och service. Teknisk vägledning För att lättare kunna välja rätt kapsling till din applikation har vi tagit fram tydlig och lättillgänglig teknisk data. På kan du få tag på detaljerad teknisk information om kapslingarna, inklusive foton, specifikationer på råmaterialet, måttsatta ritningar och CAD-filer i antingen 2D eller 3D format. Dessutom finns certifikat och godkännanden i pdf format att hitta här. CAD-ritningar Fibox erbjuder tekniker, designers och köpare CAD-ritningar i antingen 2D eller 3D format. Framtagningstid och kostnader kan kraftigt reduceras genom att använda Fibox 3D-modeller, som globalt används frekvent. Alla CAD-ritningar kan laddas ner från Denna service kräver registrering. Ladda ner kataloger och foldrar På hittar du flera olika broschyrer och kataloger i pdf-format. Vänligen besök vår hemsida för att ladda ner de senast katalogerna och foldrarna. Jorden runt Som ett globalt företag har Fibox full web-service i Sverige, England, Frankrike, Tyskland, Korea, Danmark, Polen, Nederländerna, Japan, Kina och Finland. Låt oss veta hur vi kan förbättra oss Ge oss feedback. Kontakta oss via eller på info@fibox.se. Vi arbetar ständigt med att förbättra vår service till dig. Var vänlig och hjälp oss bli bättre genom att dela med dig av dina åsikter. 2

5 FIBOX kundanpassning och bearbetning FIBOX bearbetningsservice För att öka vårt program och flexibilitet har Fibox utvecklat ett omfattande servicesystem som medger kostnadseffektiv kundanpassning och bearbetning av kapslingarna. De viktigaste delarna är vår maskinpark för bearbetning och flexibiliteten i våra formsprutningsverktyg. Våra CNC-maskiner kan förse kapslingar med hål, urfräsningar och försänkningar helt enligt kundens önskemål. Denna lösning lämpar sig bäst för små och medelstora produktserier. Som kund sparar Du såväl pengar, som värdefull tid. Kundanpassade sprutverktyg För stora serier lämpar sig våra flexibla formsprutningsverktyg bäst. De är uppbyggda av kilar som motsvarar kapslingens olika sidor, som lätt kan kundanpassas på ett kostnadseffektivt sätt. Behöver man bara ha en sida bearbetad gör man en ny kil, medan man till de andra sidorna kan använda standardkilarna. På så sätt kan Du som kund få din egen design baserad på en Fibox standardkapsling. Det viktigaste för att kunna göra bearbetningar är kundgodkända ritningar. Antingen gör Du som kund denna ritning eller så kan Fibox tillhandahålla ritningen efter önskemål. Kapslingsspecifikationer och teknisk data finns tillgängligt på vår senaste CD-ROM eller på webben CAD ritningar i 2D-format finns som IGES-, DWG- och DXF-filer, och 3D-modeller i IGES och Parasolid anpassningsbara till önskat designsystem. Montageservice I många kapslingslösningar rekommenderar vi att använda Fibox tillbehör för att ytterligare förbättra funktionaliteten. Fibox kan tillhandahålla montageservice och installation av tillbehör specificerade av slutanvändaren, vilket leder till sparade arbetstimmar för Dig som kund. Fibox tillbehörsprogram inkluderar ett stort antal produkter som sträcker sig från gångjärn och lås, kabelflänsar och förskruvningar till inspektionsluckor och ventilationsdon. Infärgade kapslingar Fibox kan erbjuda kundspecifika färger på standardkapslingar. Standardfärgen baseras på RAL-systemet, men annan önskad infärgning är möjlig. Typ av plastmaterial är mycket betydelsefullt för det infärgade resultatet och kostnaden. Var vänlig och kontakta Din Fiboxrepresentant för mer hjälp. Kundspecifik infärgning lönar sig på volymer över 1000 enheter, men mindre volymer är möjligt. Kostnaden är högst volymkänslig pga. ökat råmaterialpris, samt ökade kostnader med inställning och rengörning av sprutverktyg. Lackerade kapslingar Lackerade kapslingar rekommenderas på mindre volymer. Det är också lättare att få exakt rätt nyans vid målning än vid infärgning. Val av färgtyp är beroende av vilket plastmaterial man använder. Var vänlig och kontakta Din Fiboxrepresentant för mer hjälp. EMS-kapslingar Plastkapslingar kan bli EMC-behandlade. Olika metoder finns tillgängliga, men att måla insidan med ledande färg är att rekommendera. Denna metod kombinerat med ledande packningsmaterial ger ett fullgott skydd. För att välja rätt material till Din applikation var vänlig och kontakta din Fiboxrepresentant. Tryck på kapslingar Screentryck rekommenderas på kapslingsvolymer under 1000 stycken. Den här metoden passar bäst på släta ytor och kan användas på stora ytor. Tampotryck är den bästa lösningen för volymer över 1000 stycken. Den är användbar både på välvda och släta ytor med begränsad storlek. Tampotryck är också det bästa valet för trånga utrymmen, som insidan av kapslingen. 3

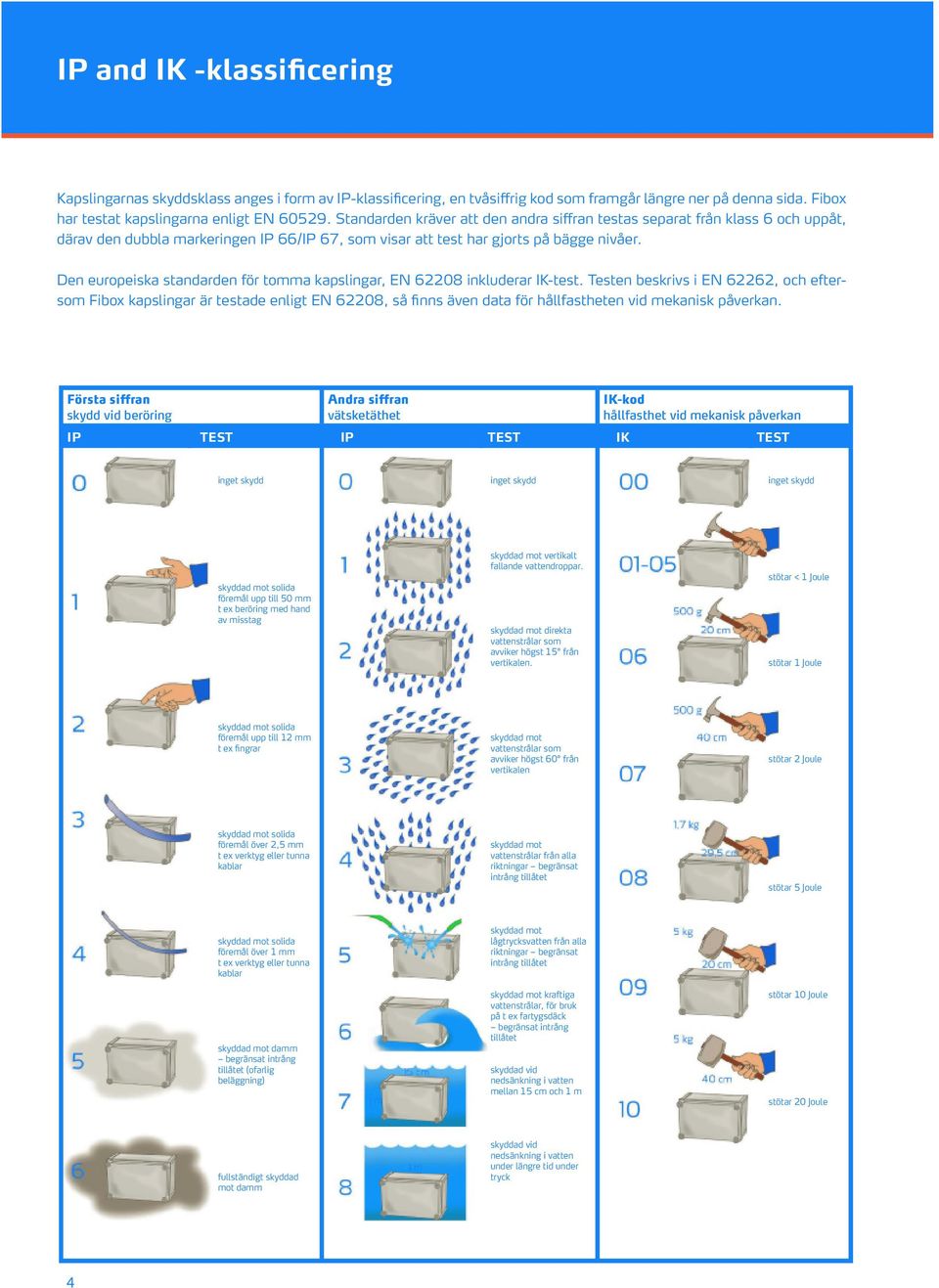

6 IP and IK -klassificering Kapslingarnas skyddsklass anges i form av IP-klassificering, en tvåsiffrig kod som framgår längre ner på denna sida. Fibox har testat kapslingarna enligt EN Standarden kräver att den andra siffran testas separat från klass 6 och uppåt, därav den dubbla markeringen IP 66/IP 67, som visar att test har gjorts på bägge nivåer. Den europeiska standarden för tomma kapslingar, EN 628 inkluderar IK-test. Testen beskrivs i EN 62262, och eftersom Fibox kapslingar är testade enligt EN 628, så finns även data för hållfastheten vid mekanisk påverkan. Första siffran skydd vid beröring Andra siffran vätsketäthet IK-kod hållfasthet vid mekanisk påverkan IP TEST IP TEST IK TEST inget skydd inget skydd inget skydd skyddad mot solida föremål upp till 50 mm t ex beröring med hand av misstag skyddad mot vertikalt fallande vattendroppar. skyddad mot direkta vattenstrålar som avviker högst 15 från vertikalen. stötar < 1 Joule stötar 1 Joule skyddad mot solida föremål upp till 12 mm t ex fingrar skyddad mot vattenstrålar som avviker högst 60 från vertikalen stötar 2 Joule skyddad mot solida föremål över 2,5 mm t ex verktyg eller tunna kablar skyddad mot vattenstrålar från alla riktningar begränsat intrång tillåtet stötar 5 Joule skyddad mot solida föremål över 1 mm t ex verktyg eller tunna kablar skyddad mot damm begränsat intrång tillåtet (ofarlig beläggning) skyddad mot lågtrycksvatten från alla riktningar begränsat intrång tillåtet skyddad mot kraftiga vattenstrålar, för bruk på t ex fartygsdäck begränsat intrång tillåtet skyddad vid nedsänkning i vatten mellan 15 cm och 1 m stötar 10 Joule stötar Joule fullständigt skyddad mot damm skyddad vid nedsänkning i vatten under längre tid under tryck 4

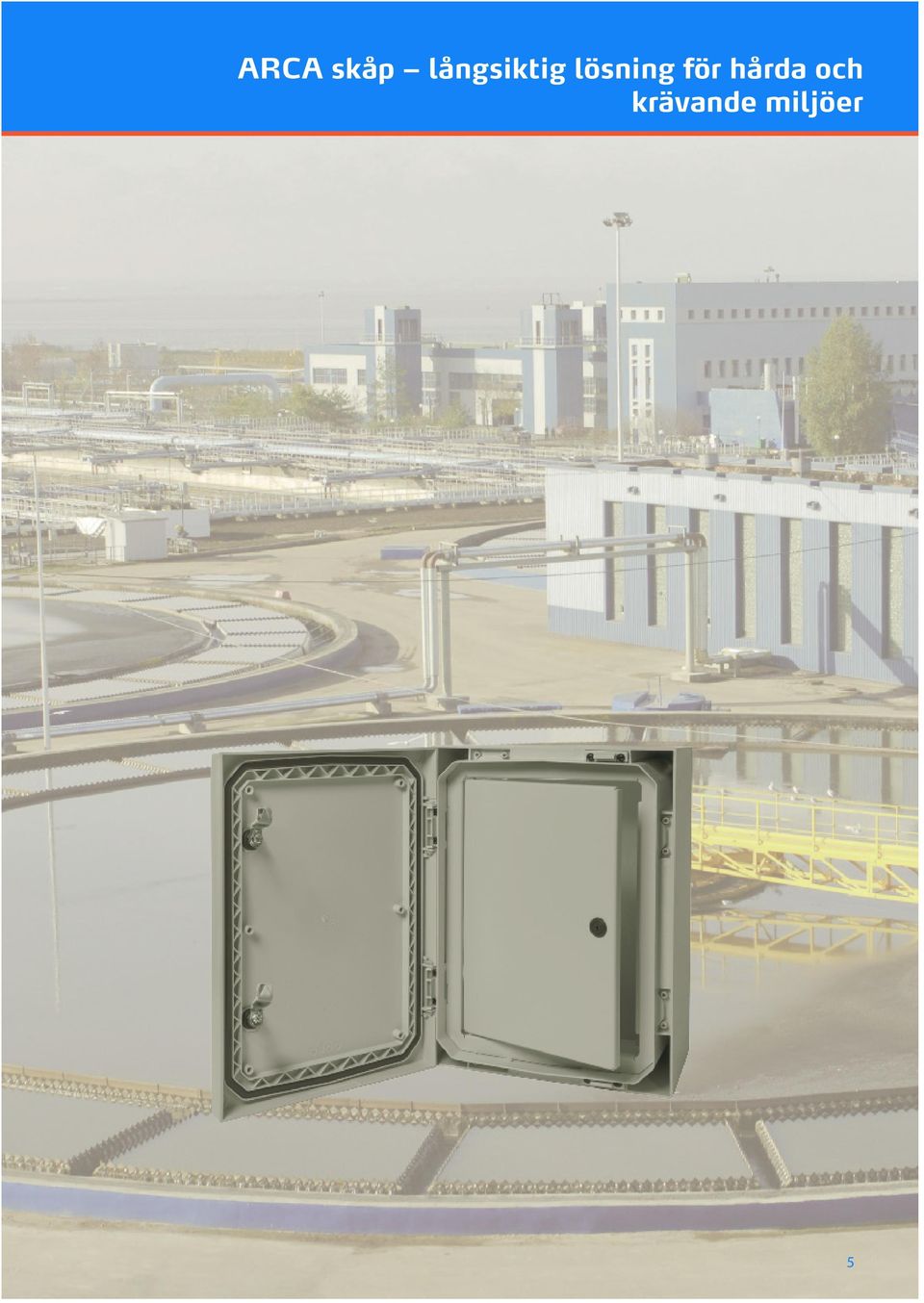

7 ARCA skåp långsiktig lösning för hårda och krävande miljöer 5

8 FIBOX ARCA väggskåp Dörr Dörr kan öppnas upp till 1 Finns i horisontellt samt vertikalt utförande Förformade fästklackar på insidan Enkel åtkomst till komponenter Dörrstopp finns som tillbehör Låsning Dubbel låsning Utbytbara låsinsatser Patenterade gångjärn Enkel installation med professionellt resultat Vattenavvisande design av underdelen Bättre kapslingsklass Fästklackar I botten på underdelen, alla sidor på underdelen samt i locket Packning Bred och säker packning i PUR material för hög täthet. Specialgjuten ribkonstruktion Ger skåpet extra stabilitet Hörndesign Dubbla hörn för säkert montage utan att förändra IP klass Robust och vridstyvt skåp 6

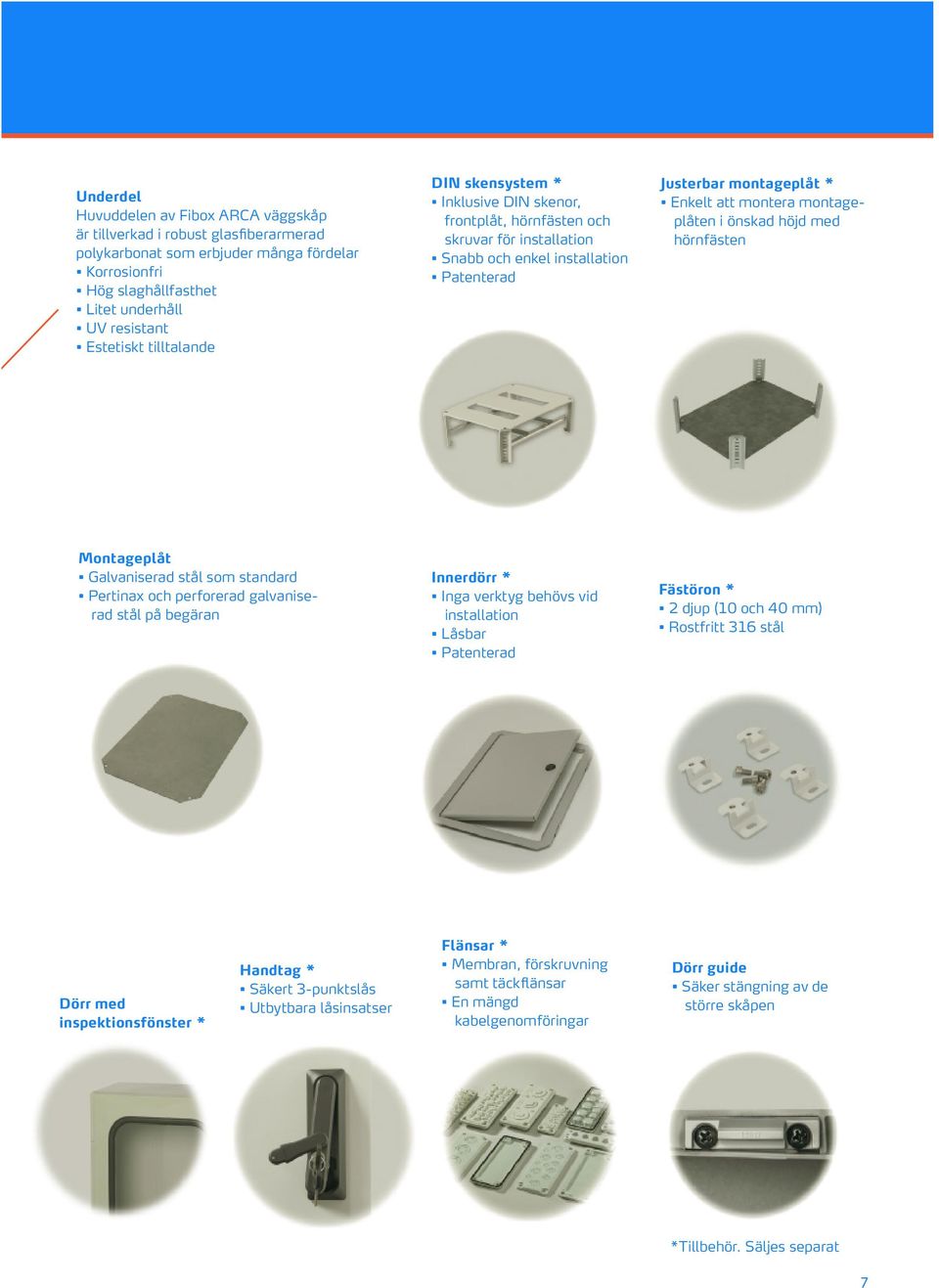

9 Underdel Huvuddelen av Fibox ARCA väggskåp är tillverkad i robust glasfiberarmerad polykarbonat som erbjuder många fördelar Korrosionfri Hög slaghållfasthet Litet underhåll UV resistant Estetiskt tilltalande DIN skensystem * Inklusive DIN skenor, frontplåt, hörnfästen och skruvar för installation Snabb och enkel installation Patenterad Justerbar montageplåt * Enkelt att montera montageplåten i önskad höjd med hörnfästen Montageplåt Galvaniserad stål som standard Pertinax och perforerad galvaniserad stål på begäran Innerdörr * Inga verktyg behövs vid installation Låsbar Patenterad Fästöron * 2 djup (10 och 40 mm) Rostfritt 316 stål Dörr med inspektionsfönster * Handtag * Säkert 3-punktslås Utbytbara låsinsatser Flänsar * Membran, förskruvning samt täckflänsar En mängd kabelgenomföringar Dörr guide Säker stängning av de större skåpen *Tillbehör. Säljes separat 7

10 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 0x300x150 mm ARCA Grå dörr, 1-punkts låsning, ARCA 3015S Grå dörr, handtag, ARCA 3015W Grå dörr med fönster, 1-punkts låsning, ARCA 3015SW ARCA 3015F Grå dörr, 1-punkts låsning, ARCA 3015SF ARCA 3015WF Grå dörr med fönster, 1-punkts låsning, ARCA 3015SWF ARCA 0x300x x0x150 ARCA 0x300x Ø8 105 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på

11 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 300x0x150 mm ARCA Grå dörr, 1-punkts låsning, gångjärn ARCA 3015S Grå dörr, handtag, gångjärn ARCA 3015W Grå dörr med fönster, 1-punkts låsning, gångjärn ARCA 3015SW ARCA 3015F Grå dörr, 1-punkts låsning, gångjärn ARCA 3015SF ARCA 3015WF Grå dörr med fönster, 1-punkts låsning, gångjärn ARCA 3015SWF ARCA 300x0x150 ARCA 0x300x Ø8 105 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på 9

12 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 300x400x150 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA F Grå dörr, 2-punkts låsning, ARCA SF ARCA WF ARCA SWF ARCA 300x400x x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-ritningar finns tillgängliga på

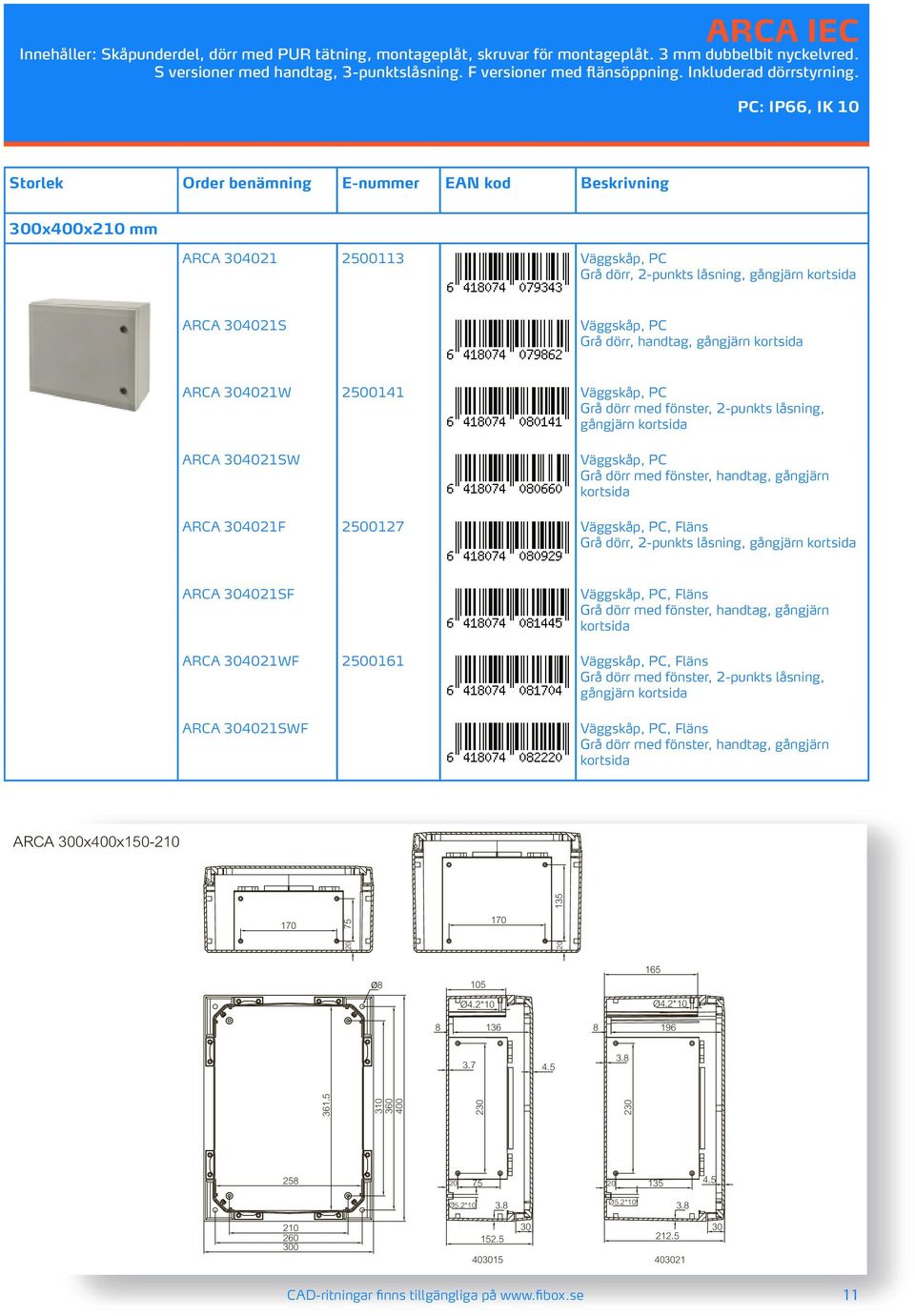

13 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 300x400x210 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA F Grå dörr, 2-punkts låsning, ARCA SF ARCA WF ARCA SWF ARCA 300x400x x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-ritningar finns tillgängliga på 11

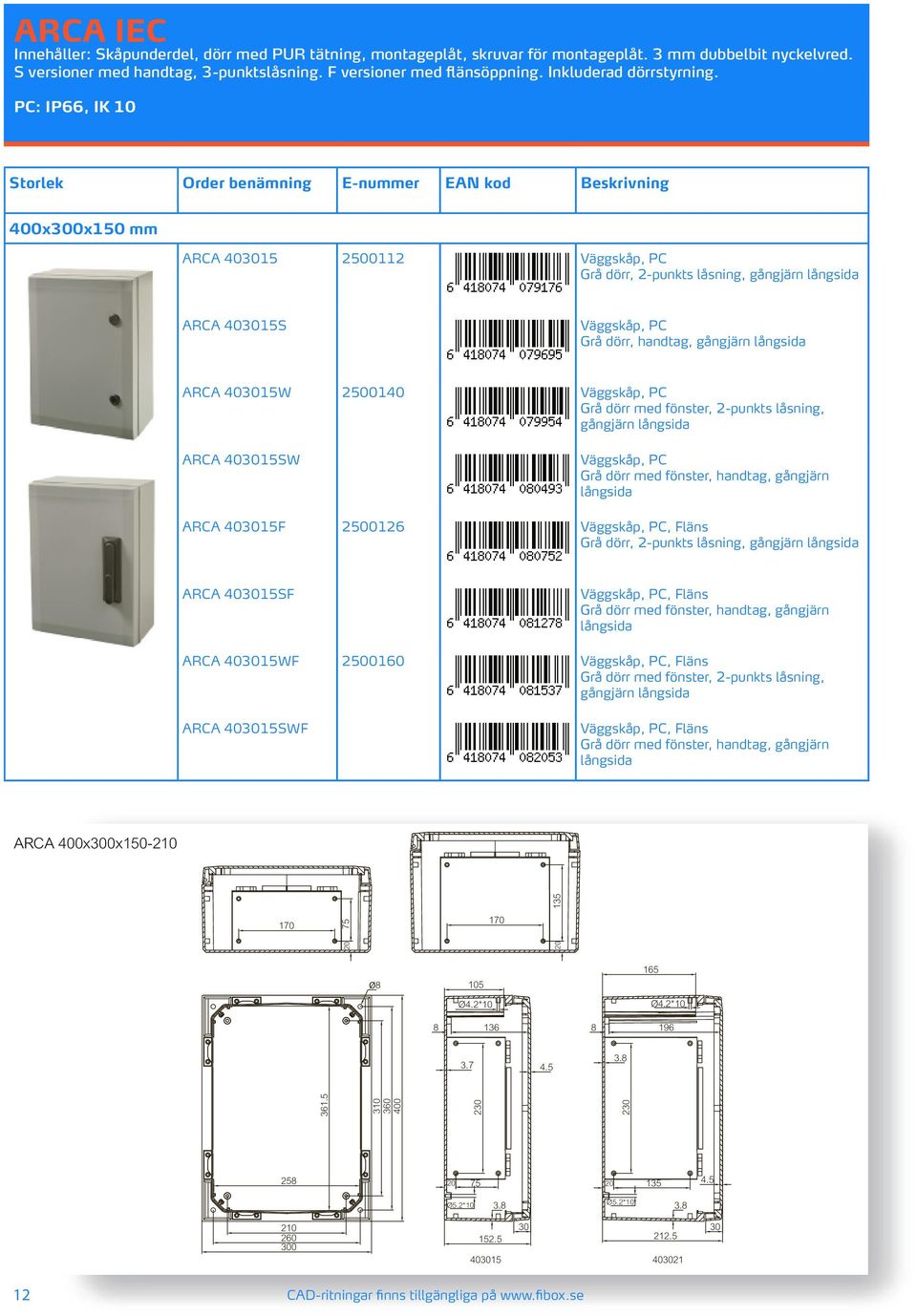

14 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 400x300x150 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 400x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-ritningar finns tillgängliga på

15 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 400x300x210 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 400x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-ritningar finns tillgängliga på 13

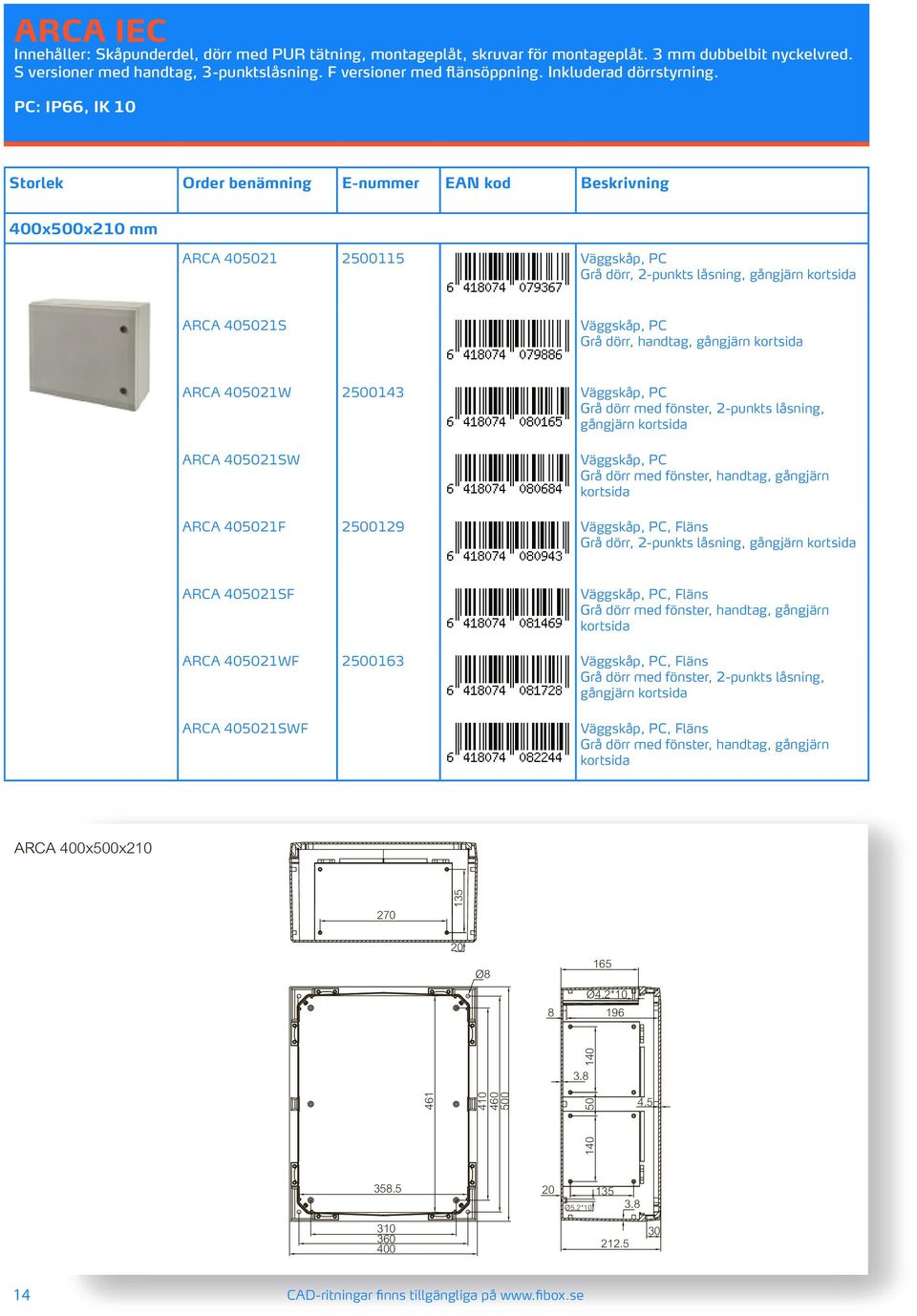

16 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 400x500x210 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA F Grå dörr, 2-punkts låsning, ARCA SF ARCA WF ARCA SWF ARCA 500x400x x500x210 ARCA 400x500x Ø8 165 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på

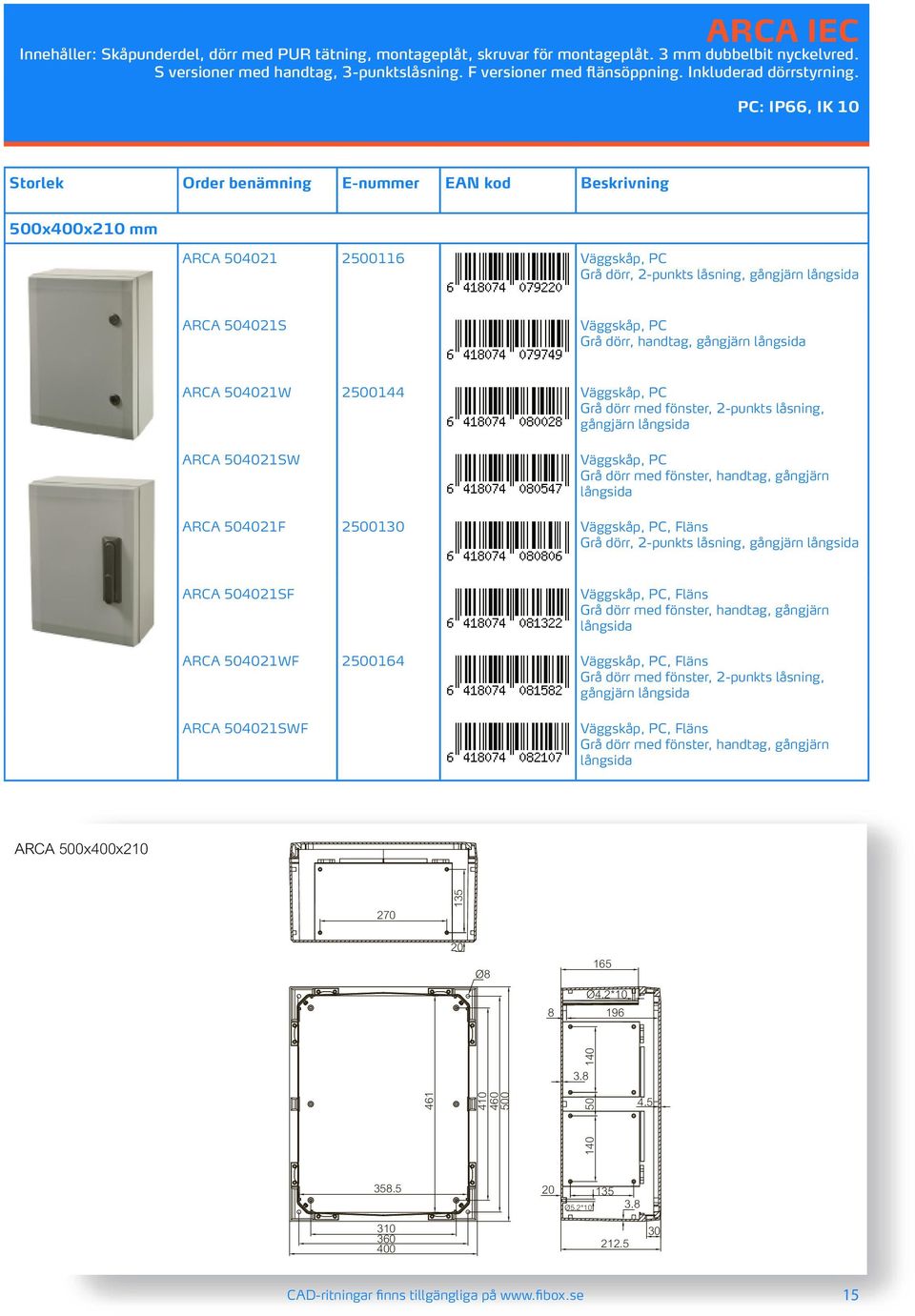

17 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 500x400x210 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 500x400x210 ARCA 400x500x Ø8 165 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på 15

18 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 400x600x210 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA F Grå dörr, 2-punkts låsning, ARCA SF ARCA WF ARCA SWF ARCA 600x400x x600x210 ARCA 400x600x Ø8 165 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på

19 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 600x400x210 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 600x400x210 ARCA 400x600x Ø8 165 Ø4.2* Ø5.2* CAD-ritningar finns tillgängliga på 17

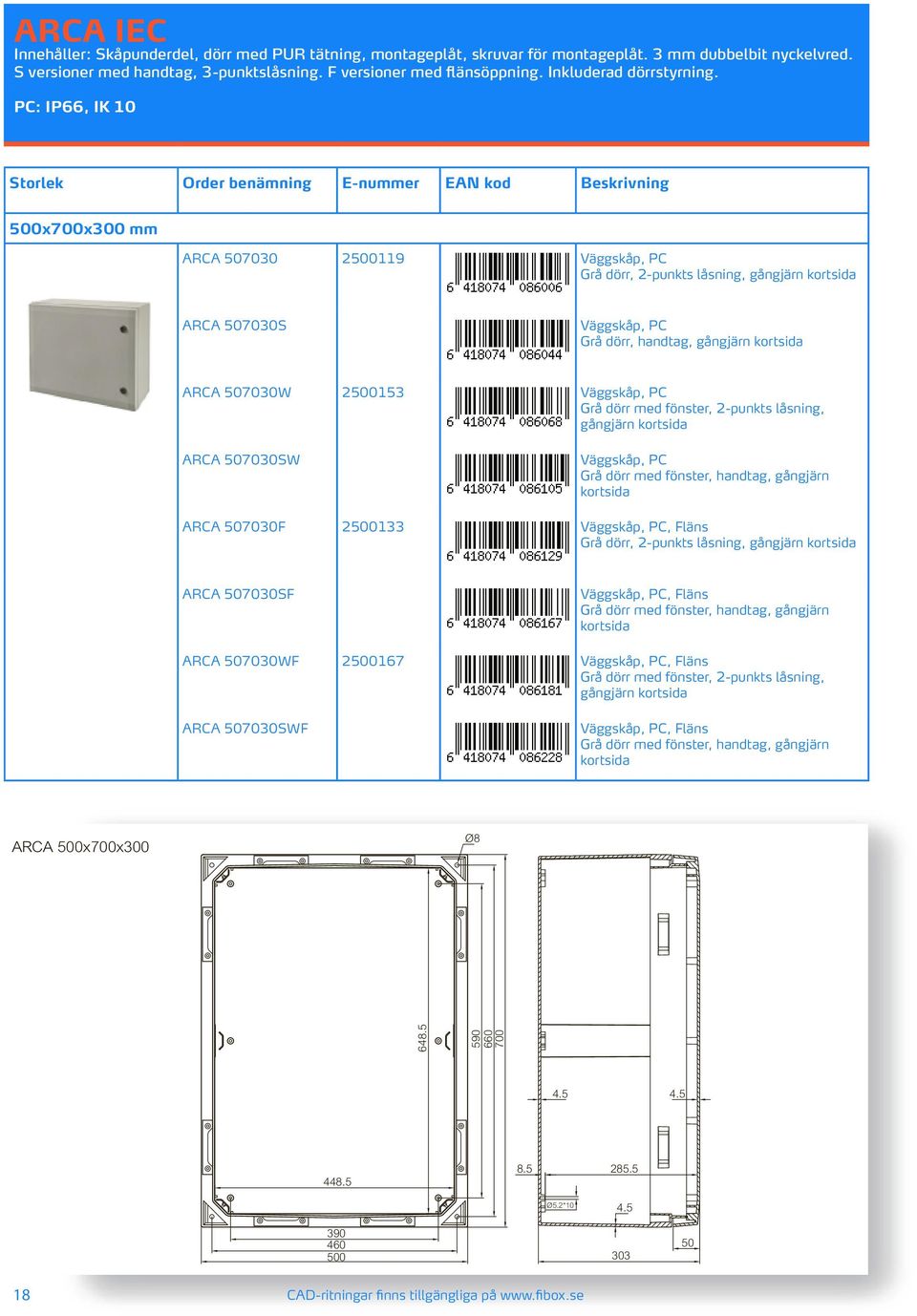

20 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 500x700x300 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA F Grå dörr, 2-punkts låsning, ARCA SF ARCA WF ARCA SWF ARCA 500x700x x500x300 Ø8 ARCA 500x700x Ø5.2* CAD-ritningar finns tillgängliga på

21 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 700x500x300 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 700x500x300 Ø8 ARCA 500x700x Ø5.2* CAD-ritningar finns tillgängliga på 19

22 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 600x800x300 mm ARCA Grå dörr, 2-punkts låsning, ARCA S Grå dörr, handtag, ARCA W ARCA SW ARCA SWF Grå dörr med fönster, handtag, Grå dörr med fönster, handtag, ARCA WF ARCA SF Grå dörr med fönster, handtag, ARCA F Grå dörr, 2-punkts låsning, ARCA 800x600x x800x300 Ø8 ARCA 600x800x Ø5.2* CAD-ritningar finns tillgängliga på

23 Innehåller: Skåpunderdel, dörr med PUR tätning, montageplåt, skruvar för montageplåt. 3 mm dubbelbit nyckelvred. S versioner med handtag, 3-punktslåsning. F versioner med flänsöppning. Inkluderad dörrstyrning. PC: IP66, IK 10 Storlek Order benämning E-nummer EAN kod Beskrivning 800x600x300 mm ARCA Grå dörr, 2-punkts låsning, gångjärn ARCA S Grå dörr, handtag, gångjärn ARCA W gångjärn ARCA SW ARCA F Grå dörr, 2-punkts låsning, gångjärn ARCA SF ARCA WF gångjärn ARCA SWF ARCA 800x600x300 Ø8 ARCA 600x800x Ø5.2* CAD-ritningar finns tillgängliga på 21

24 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Montageplåtar (Galvaniserat stål, tjocklek 2 mm) MPS ARCA x250 Montageplåt 300x0x150 MPS ARCA x350 Montageplåt 400x300x150/210 MPS ARCA x450 Montageplåt 500x400x210 MPS ARCA x550 Montageplåt 600x400x210 MPS ARCA x650 Montageplåt 700x500x300 MPS ARCA x750 Montageplåt 800x600x300 Montageplåt 2 mm, Perforerad (Galvaniserat stål) MPP ARCA x250 Montageplåt, perforerad 300x0x150 MPP ARCA x350 Montageplåt, perforerad 400x300x150/210 MPP ARCA x450 Montageplåt, perforerad 500x400x210 MPP ARCA x550 Montageplåt, perforerad 600x400x210 MPP ARCA x650 Montageplåt, perforerad 700x500x300 MPP ARCA x750 Montageplåt, perforerad 800x600x300 22

25 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Montageplatta, Pertinax 5 mm DIN skensystem MPX ARCA x250 Montageplåt Pertinax, för storlek 300x0x150 MPX ARCA x350 Montageplåt Pertinax, för storlek 400x300x150/210 MPX ARCA x450 Montageplåt Perinax, för storlek 500x400x210 MPX ARCA x550 Montageplåt Pertinax, för storlek 600x400x210 MPX ARCA x650 Montageplåt Pertinax, för storlek 700x500x300 MPX ARCA x750 Montageplåt Pertinax, för storlek 800x600x300 DRS ARCA DIN skensystem 1 rad x 11 moduler, för storlek 0x300x150 DRS ARCA DIN skensystem 1 rad x 5 moduler, för storlek 300x0x150 DRS ARCA DIN skensystem 1 rad x 16 moduler, för storlek 300x400x150 DRS ARCA DIN skensystem 1 rad x 16 moduler, för storlek 300x400x210 DRS ARCA DIN skensystem 2 rader x 11 moduler, för storlek 400x300x150 DRS ARCA DIN skensystem 2 rader x 11 moduler, för storlek 400x300x210 DRS ARCA DIN skensystem 2 rader x 22 moduler, för storlek 400x500x210 DRS ARCA DIN skensystem 3 rader x 16 moduler, för storlek 500x400x210 23

26 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning DIN skensystem Innerdörr set, galvaniserat stål DRS ARCA DIN skensystem 2 rader x 27 moduler, för storlek 400x600x210 DRS ARCA DIN skensystem 3 rader x 16 moduler, för storlek 600x400x210 DRS ARCA DIN skensystem 3 rader x 32 moduler, för storlek 500x700x300 DRS ARCA DIN skensystem 4 rader x 21 moduler, för storlek 700x500x300 DRS ARCA DIN skensystem 3 rader x 37 moduler, för storlek 600x800x300 DRS ARCA DIN skensystem 4 rader x 26 moduler, för storlek 800x600x300 IDS ARCA Innerdörr, Set 300x0x150 IDS ARCA Innerdörr, Set 400x300x150/210 IDS ARCA Innerdörr, Set 500x400x210 IDS ARCA Innerdörr, Set 600x400x210 IDS ARCA Innerdörr, Set 700x500x300 IDS ARCA Innerdörr, Set 800x600x300 24

27 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Stödskenor SBK ARCA Stödskenor, set Längd 0 mm SBK ARCA 30 Stödskenor, set Längd 300 mm SBK ARCA 40 Stödskenor, set Längd 400 mm SBK ARCA 50 Stödskenor, set Längd 500 mm SBK ARCA 60 Stödskenor, set Längd 600 mm SBK ARCA 70 Stödskenor, set Längd 700 mm SBK ARCA 80 Stödskenor, set Längd 800 mm Hörnjusteringsset CBS ARCA Hörnjustering, set För skåp med djup 150 mm CBS ARCA Hörnjustering, set För skåp med djup 210 mm CBS ARCA Hörnjustering, set För skåp med djup 300 mm Kopplingsfläns CFS ARCA Kopplingsfläns För ihopkoppling av skåp 25

28 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Fästöronset WMK ARCA Fästöron, set Adderar 10 mm extra mellan vägg och skåp WMK ARCA Fästöron, set Adderar 40 mm extra mellan vägg och skåp Stolpfäst set PMK ARCA Stolpfäste, set För storlek 300x0x150 PMK ARCA Stolpfäste, set För storlek 0x300x150, 400x300x150/210 PMK ARCA Stolpfäste, set För storlek 300x400, 500x400, 600x400 PMK ARCA Stolpfäste, set För storlek 400x500x210, 700x500x300 PMK ARCA Stolpfäste, set För storlek 400x600, 800x600 PMK ARCA Stolpfäste, set För storlek 500x700x300 PMK ARCA Stolpfäste, set För storlek 600x800x300 Hänglåsset PLS ARCA Hänglåsset 26

29 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Låsinsatser LIS ARCA DB3 Låsinsats, dubbel-bit 3 mm LIS ARCA S7 Låsinsats, fyrkant 7 mm LIS ARCA S8 Låsinsats, fyrkant 8 mm LIS ARCA T8 Låsinsats, trekant 8 mm LIS ARCA 1242E Låssystem 1242E LIS ARCA V2432E Låssystem V2432E LIS ARCA 455E Låssystem 455E LIS ARCA 405E Låssystem 405E Halv cylinderlås CLI ARCA DB3 Halv cylinderlås, dubbel bit 3 mm CLI ARCA S6 Halv cylinderlås, fyrkant 6 mm CLI ARCA S8 Halv cylinderlås, fyrkant 8 mm CLI ARCA T8 Halv cylinderlås, triangel 8 mm CLI ARCA 1242E Halv cylinderlås, 1242E system CLI ARCA V2432E Halv cylinderlås, V2432E system 27

30 TILLBEHÖR Order benämning E-nummer Storlek EAN kod Beskrivning Halv cylinderlås CLI ARCA 455E Halv cylinderlås, 455E system CLI ARCA 405E Halv cylinderlås, 405E system Gångjärnsset FHS S ARCA Gångjärnsset, small För storlek 300x0-600x400 FHS M ARCA Gångjärnsset, medium För storlek 700x x600 ARCA teknisk information Egenskaper Polykarbonat (PC) Material Glasfiberförstärkt polykarbonat Skyddsklass (EN 60529) IP 66 Slaghållfasthet (EN 62262) IK C/ IK C Temp. Område Celsius (kontinuerligt) C Fahrenheit F Temp. Område Celsius (kortvarig) C Fahrenheit F Elektrisk kapslingsklass Total isolation B Grå färg RAL 7035 (Industri grå) Glödtrådstest (IEC ) 960 Brandklassificering (material) UL 94-5VA Ej toxisk produkt Halogen fri (DIN/VDE 0472, Part 815) UV Resistans UL 508 ; 7 timmar i weatherometer Packing PUR Kemsisk motståndskraft God Vi förbehåller oss rätten att ändra data utan föregående avisering 28 Godkännanden enligt standard/direktiv EN/IEC 628, EN/IEC Låg volts direktivet 06/95/EC (upp till 1500 VCD) RoHS direktivet 02/95/EC

31 Fibox kundservice Fibox Oy Ab Keilaranta 19, Espoo, FINLAND Tel: , Fax: info@fibox.fi Fibox AB Enhagsslingan 3, S Täby, SWEDEN Tel: , Fax: info@fibox.se Fibox A/S Kuldyssen 13, DK-2630 Tåstrup, DENMARK Tel: , Fax: fibox@fibox.dk Fibox Limited Suite 25, Durham Tees Valley Business Centre, Primrose Hill Industrial Estate, Orde Wingate Way, Stockton on Tees, TS19 0GD, ENGLAND Tel: , Fax: sales@fibox.co.uk Fibox France Sarl Neptune II 35 bis, av. Saint Germain des Noyers F Saint Thibault des Vignes Tel: (+33) , Fax: (+33) service.client@fibox.fr Fibox GmbH Rehwinkel 30, D Porta Westfalica, GERMANY Tel: +49 (0) , Fax: +49 (0) info@fibox.de Fibox LLC Office B 21, 54 B Shpalernaya st. St. Petersburg Russia Tel: Fibox New Delhi Office A-26/4, Mohan Co-operative Industrial Estate, Mathura Road, New Delhi , INDIA Tel: (+91) , Fax: (+91) , Mobile: (+91) tyronne.cubbins@fibox.co.in Fibox Benelux Postbus 350, NL-7570 AJ OLDENZAAL, THE NETHERLANDS Tel: +31 (0) , Fax: +31 (0) info@fibox.nl Fibox (Schweiz) GmbH Wissenschwändi Unterägeri, SWITZERLAND Tel: , Fax: info@fibox.ch Fibox Sp. z o.o. ul. Dzięcioła 19, Warszawa, POLAND Tel: , Fax: info@fibox.pl Fibox Inc. 810 Cromwell Park Drive Suite R, Glen Burnie, MD USA Tel: , Fax: sales@fiboxusa.com Fibox Shanghai Ltd Room , Building 3, NO. 188 xinjunhuan Rd, Pujiang high-tech Park Caohejing Development Zone, Shanghai 1114, China Tel: (+86) , Fax: (+86) info@fibox.cn Fibox (Guangzhou) Engineering Plastic Co., Ltd No.36 Dong-Peng-Da-Dao, Fibox Road Guangzhou Economic & Technological Development District, Guangzhou, Guangdong, P.R.CHINA Tel: , Fax: Fibox Ltd (Korea) 11-25, Songdo-dong Yeonsu-gu, Inchon, Republic of Korea Tel: , Fax: sales@fibox.co.kr Fibox Ltd (Korea) Pusan Office, , Gwai-Bup, Sa-Sang Pusan, REPUBLIC OF KOREA Tel: , Fax: FIBOX Japan Office Zip# , Daiwa building, , Minamisenba, Chuo-Ku, Osaka, JAPAN Tel: (+81) , Fax: (+81) Mobile: (+81) m.takeda@fibox.co.jp FIBOX produktion Fibox Oy Ab Rajasilta 6, FI Lempäälä, FINLAND Tel: number, Fax: Fibox Tested Systems Oy Hovinpelto 2, FI Kiuruvesi, FINLAND Tel: , Fax: Fibox Sp. z o.o. ul. Dzięcioła 19, Warszawa, POLAND Tel: , Fax: info@fibox.pl Fibox India Private Limited Gat no-147, A II & III, Chakan Talegaon Road Near Rinder Automation, A/p- Mahalunge, Tal-Khed, Dist- Pune, Maharashtra, India Tel: , Fax: info@fibox.co.in Fibox Inc. 810 Cromwell Park Drive Suite R, Glen Burnie, MD USA Tel: , Fax: sales@fiboxusa.com Fibox Shanghai Ltd Room , Building 3, NO. 188 xinjunhuan Rd, Pujiang high-tech Park Caohejing Development Zone, Shanghai 1114, China Tel: (+86) , Fax: (+86) info@fibox.cn Fibox Ltd (Korea) 11-25, Songdo-dong Yeonsu-gu, Inchon, Republic of Korea Tel: , Fax: sales@fibox.co.kr Fibox (Guangzhou) Engineering Plastic Co., Ltd No.36 Dong-Peng-Da-Dao, Fibox Road Guangzhou Economic & Technological Development District, Guangzhou, Guangdong, P.R.CHINA Tel: , Fax: Fibox GmbH Rehwinkel 30, D Porta Westfalica, GERMANY Tel: +49 (0) , Fax: +49 (0) info@fibox.de

32 Fibox AB Enhagsslingan 3 S Täby SWEDEN Code Tel: Fax: info@fibox.se
