Toa vid användning av icke rullstolsburen person,

Transkript

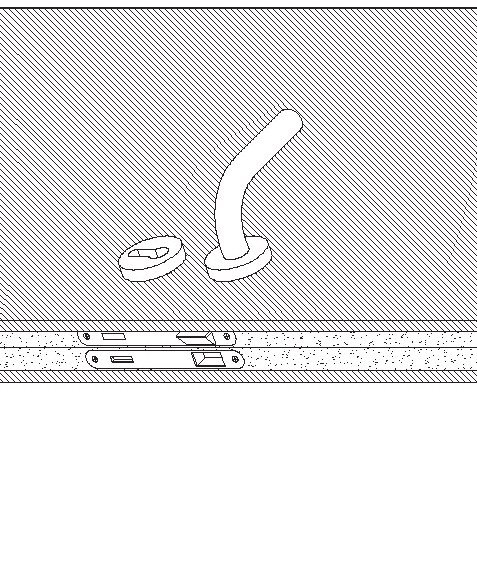

1 Öppningsdiagram Rumsutveckling 3.0 Grundtanken i förslaget bygger på ett sammutnyttjande mellan WC-rummet och den medföljande yta tillhörande dörrslagningen tar i besittning. Denna nya sammutnyttjade typ av dörrlösning möjliggör en gemensam användning av ytor, samtidigt som den tillgodoser de krav och normer som finns på en handikappsanpassad toalett. Toa vid användning av rullstolsburen person, utformad enl. empirisk studie av Funkyroom Behov av yta enligt empirisk studie En stor del av förslaget bygger på att skapa en flexibel lösning som kan justeras efter användarens behov. När denna toalett används av en person med full rörlighet tar den inte mer plats än en mindre standard toalett. Detta är möjligt då den specialdesignade dörrlösningen enbart behöver användas när behov uppstår. Vid alla andra tillfällen används en av dörrarna som en helt vanlig slagdörr. Toa vid användning av icke rullstolsburen person, Enbart en skiva ett fälls ut och fungerar då likt en standard pardörr. Dörr nummer två stannar i väggen och påverkar där med inte toalettens storlek HWC/WC 2,3/1,5 kvm Skala 1:50 Principen för förslaget går utmärkt att applicera på det test som genomfördes av Funky rooms. I detta fall blir badrumet väldigt litet och upptar enbart 1,5 kvm vid icke utslagen dörrlösning. Pardörrarna är i detta fall kopplade så att de öppnas samtidigt oavsett om man använder vänster eller höger handtag. Då behovet av handikappsanpassning inte finns fungerar dörren likt en vanlig kopplad pardörr. Toaletten blir i detta fall minimalt men fullt användbart. HWC/WC 2,3/1,5 kvm Skala 1:50 Då behovet av handikappsanpassning inte finns fungerar dörren likt en valing kopplad parrdör. Toaletten blir i detta fall minimalt men fullt användbart. Applicering Exempel på hur dörrlösningssystemet kan se ut när man använder den i en standard bostads planlösning. Dörrsystemet kan modifieras beroende på situationen; utomhus, inomhus, ifall det krävs dörrautomatik, etc. Grundsystemet är den samma men de olika situationerna kräver olika krav på material m.m. Liten lägenhet på 11,9 kvm. Lägenheten är anpassad efter den empiriska studie. Skala 1:50 Vask och rördragning mellan WC och kök sammutnyttjas och är placerad på vardera sida av vägg. Rumsutveckling 3.0

2 Kostnad Kluster Då kostnaden för badrum i dagens läge är 30 procent av den totala byggkostnaden, skulle en minskning av denna yta kunna ändra totalpriset för en bostad avsevärt. Då förslaget går ut på att minska ett handikappanpassat WC med 40 procent skulle den totala byggkostnaden kunna minska med 15 procent. Den tillkommande merkostnaden på att tillverka en något mer kostsam dörrlösning är försvinnande liten sett till hela kostnaden för byggnaden. I och med den minskade ytan toaletten utgör minskar inte enbart materialmängd, utan även behovet av total uppvärmd yta och markexploatering. Även kostnad för installationer som rördragning och våtrumssäkring, typ kakelarbete skulle minska kostnaden per byggd lägenhet eller kvadratmeter. Samutnyttjan av transportyta mellan privat och gemensam sfär möjliggör en större, handikappanpassad toalett och en naturlig avstängning mellan privat och gemensamt. stängd lösning stängd lösning med uppdelat mellan möjlighet att nå ytor stängd lösning med möjligheter privat och från gemensam yta att nå ytor från gemensam sfär privat öppen toalett: stäng transport öppen lösning, men möjlighet att nå från båda sidor och en obruten kontakt mellan privat och gemensamt stäng toalett: öppen transport Exempel på utformning av boende av mindre ettor med handikappsanpassat badrum. I detta fall med dörrlösningen och rum enligt BBR. Skala 1:100 Rumsutveckling 3.0 Skala 1:100
