LÖSNING FÖR BYGGNADER UTAN HISS. KONE ProSpace

Transkript

1 LÖSNING FÖR BYGGNADER UTAN HISS KONE ProSpace

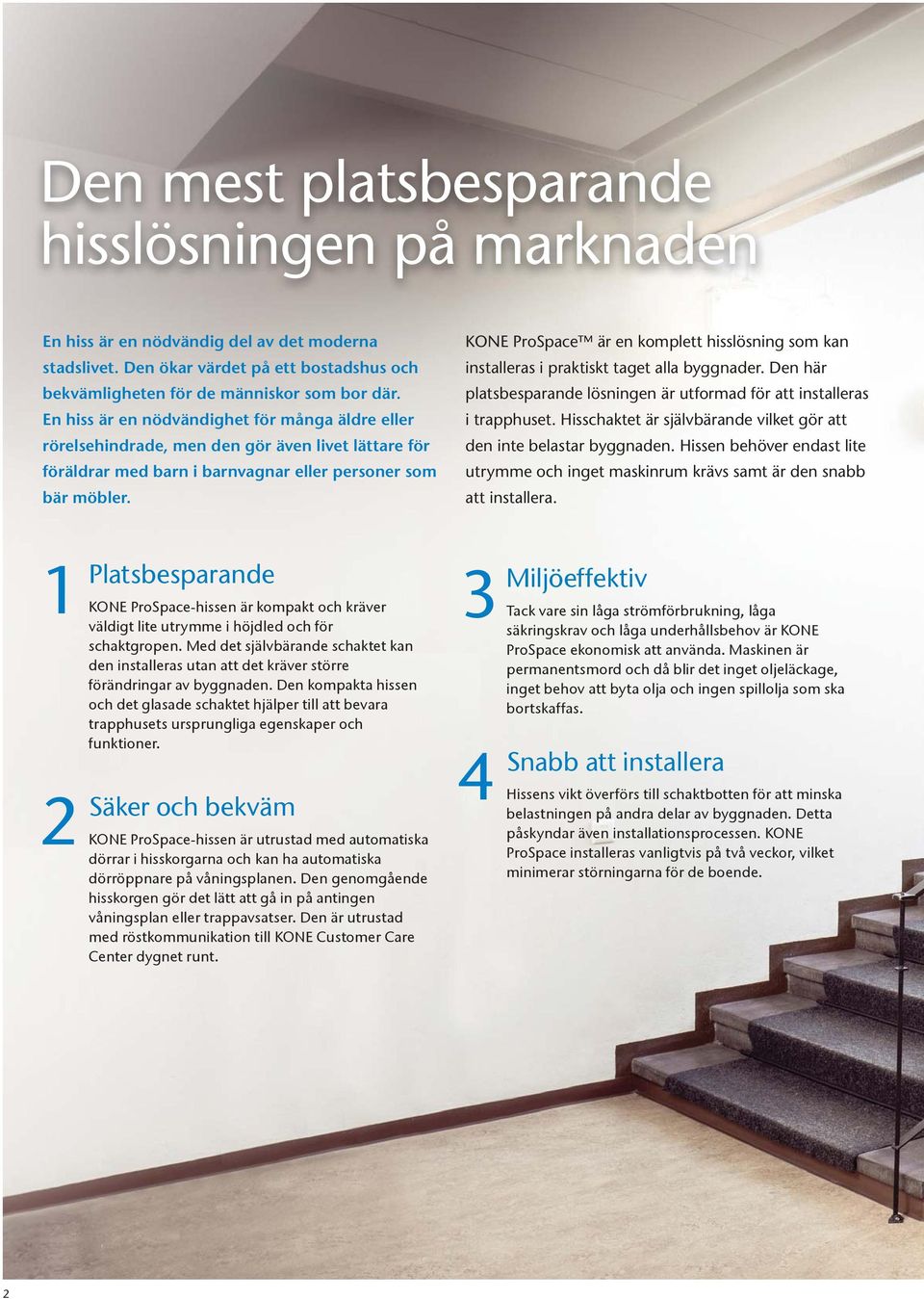

2 Den mest platsbesparande hisslösningen på marknaden En hiss är en nödvändig del av det moderna stadslivet. Den ökar värdet på ett bostadshus och bekvämligheten för de människor som bor där. En hiss är en nödvändighet för många äldre eller rörelsehindrade, men den gör även livet lättare för föräldrar med barn i barnvagnar eller personer som bär möbler. KONE ProSpace är en komplett hisslösning som kan installeras i praktiskt taget alla byggnader. Den här platsbesparande lösningen är utformad för att installeras i trapphuset. Hisschaktet är självbärande vilket gör att den inte belastar byggnaden. Hissen behöver endast lite utrymme och inget maskinrum krävs samt är den snabb att installera. 1 Platsbesparande 2 KONE ProSpace-hissen är kompakt och kräver väldigt lite utrymme i höjdled och för schaktgropen. Med det självbärande schaktet kan den installeras utan att det kräver större förändringar av byggnaden. Den kompakta hissen och det glasade schaktet hjälper till att bevara trapphusets ursprungliga egenskaper och funktioner. Säker och bekväm KONE ProSpace-hissen är utrustad med automatiska dörrar i hisskorgarna och kan ha automatiska dörröppnare på våningsplanen. Den genomgående hisskorgen gör det lätt att gå in på antingen våningsplan eller trappavsatser. Den är utrustad med röstkommunikation till KONE Customer Care Center dygnet runt. 3 Miljöeffektiv 4 Tack vare sin låga strömförbrukning, låga säkringskrav och låga underhållsbehov är KONE ProSpace ekonomisk att använda. Maskinen är permanentsmord och då blir det inget oljeläckage, inget behov att byta olja och ingen spillolja som ska bortskaffas. Snabb att installera Hissens vikt överförs till schaktbotten för att minska belastningen på andra delar av byggnaden. Detta påskyndar även installationsprocessen. KONE ProSpace installeras vanligtvis på två veckor, vilket minimerar störningarna för de boende. 2

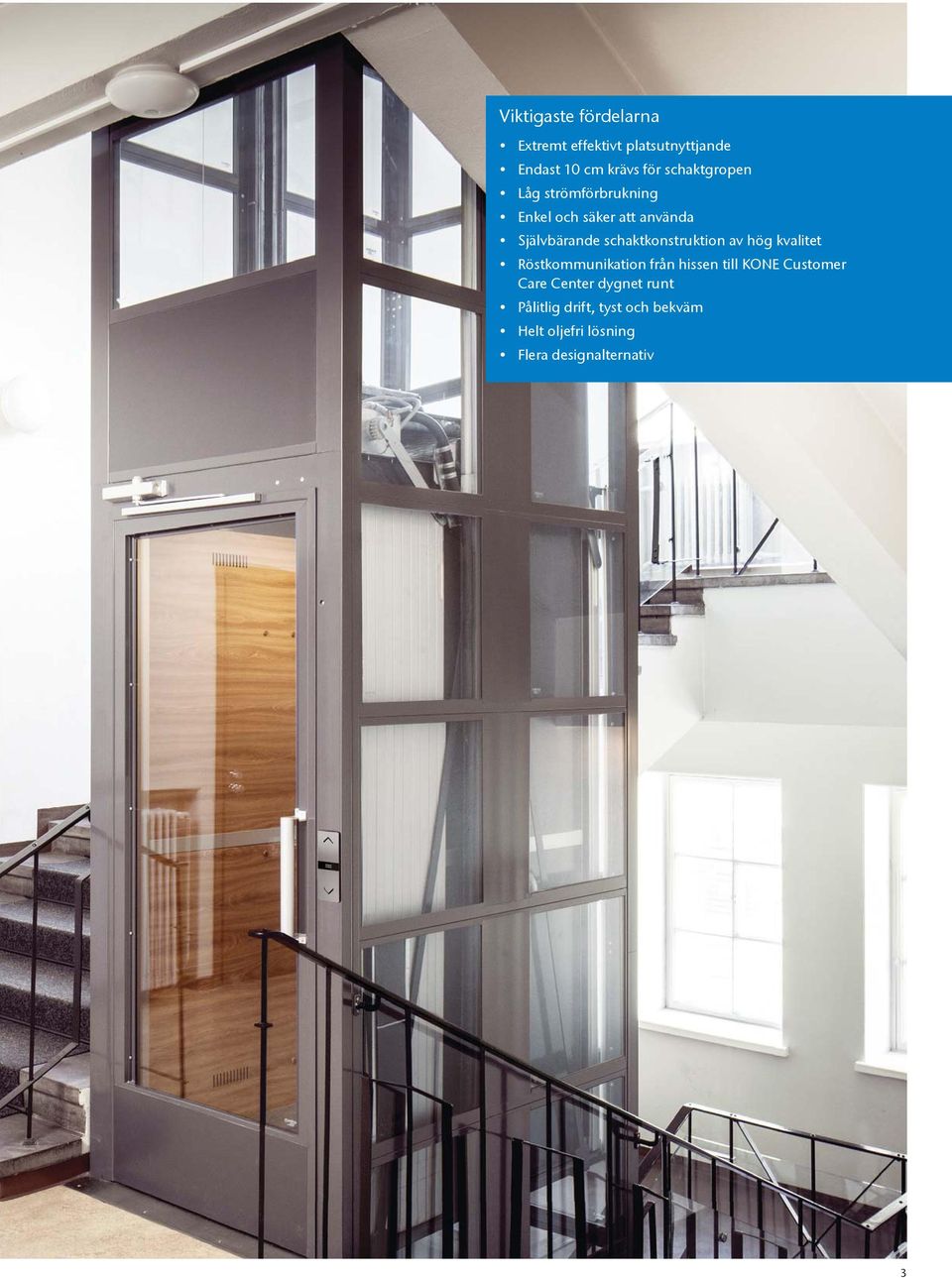

3 Viktigaste fördelarna Extremt effektivt platsutnyttjande Endast 10 cm krävs för schaktgropen Låg strömförbrukning Enkel och säker att använda Självbärande schaktkonstruktion av hög kvalitet Röstkommunikation från hissen till KONE Customer Care Center dygnet runt Pålitlig drift, tyst och bekväm Helt oljefri lösning Flera designalternativ 3

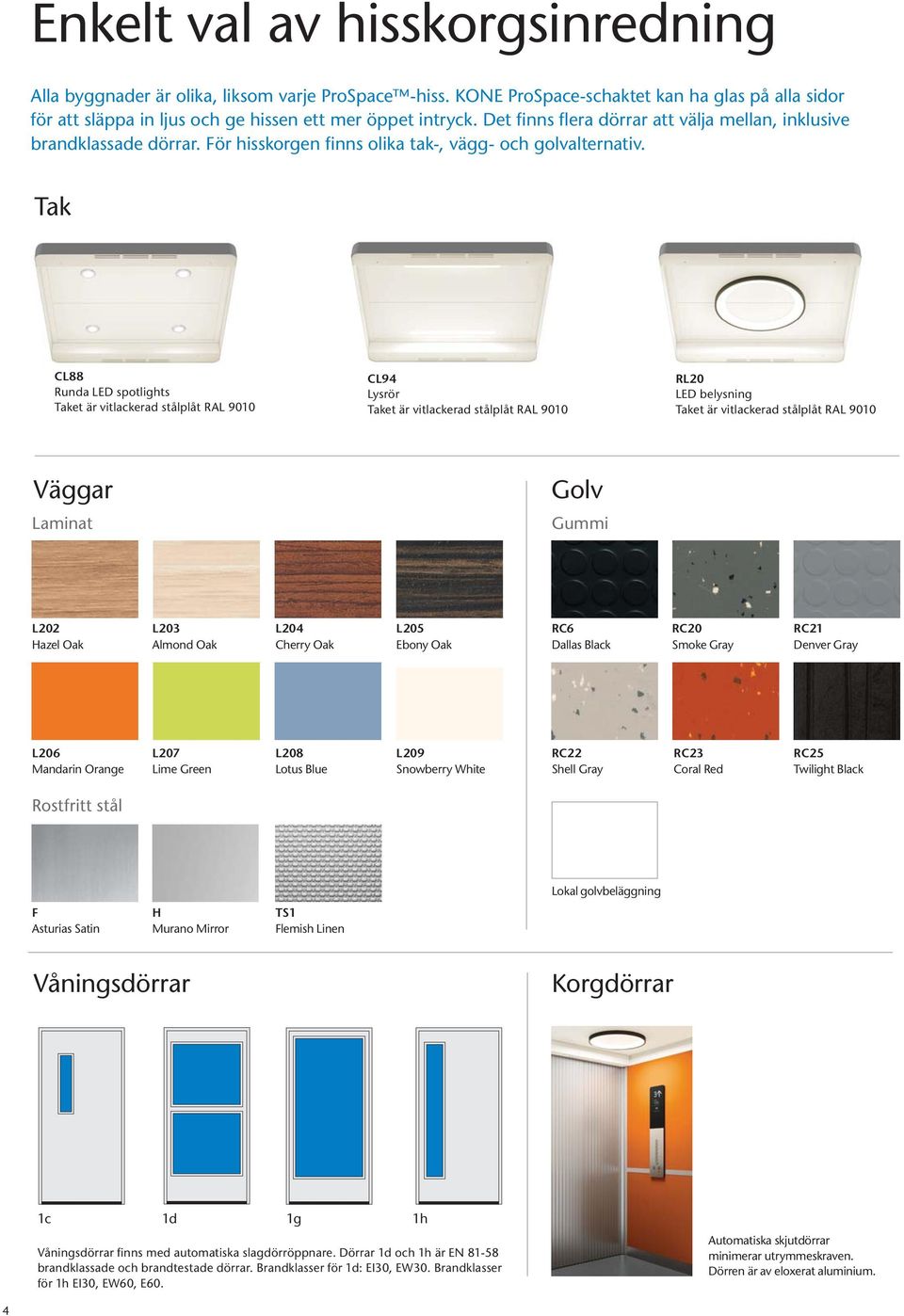

4 Enkelt val av hisskorgsinredning Alla byggnader är olika, liksom varje ProSpace -hiss. KONE ProSpace-schaktet kan ha glas på alla sidor för att släppa in ljus och ge hissen ett mer öppet intryck. Det finns flera dörrar att välja mellan, inklusive brandklassade dörrar. För hisskorgen finns olika tak-, vägg- och golvalternativ. CL88 Runda LED spotlights et är vitlackerad stålplåt RAL 9010 CL94 Lysrör et är vitlackerad stålplåt RAL 9010 RL20 LED belysning et är vitlackerad stålplåt RAL 9010 Laminat Gummi L202 Hazel Oak L203 Almond Oak L204 Cherry Oak L205 Ebony Oak RC6 Dallas Black RC20 Smoke Gray RC21 Denver Gray L206 Mandarin Orange L207 Lime Green L208 Lotus Blue L209 Snowberry White RC22 Shell Gray RC23 Coral Red RC25 Twilight Black Rostfritt stål Lokal golvbeläggning F Asturias Satin H Murano Mirror TS1 Flemish Linen Våningsdörrar Korgdörrar 1c 1d 1g 1h Våningsdörrar finns med automatiska slagdörröppnare. Dörrar 1d och 1h är EN brandklassade och brandtestade dörrar. Brandklasser för 1d: EI30, EW30. Brandklasser för 1h EI30, EW60, E60. Automatiska skjutdörrar minimerar utrymmeskraven. Dörren är av eloxerat aluminium. 4

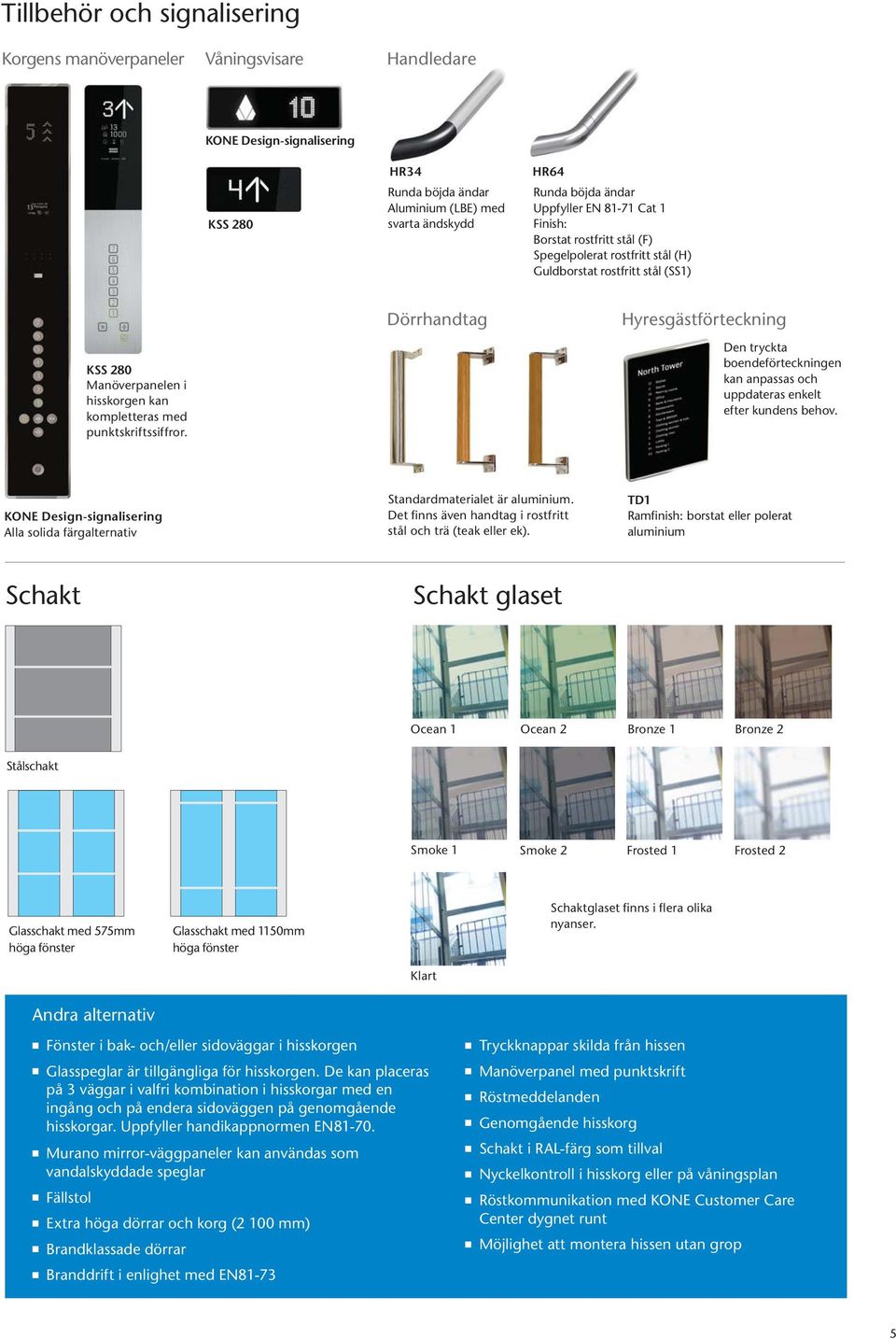

5 Tillbehör och signalisering Korgens manöverpaneler Våningsvisare KONE Design-signalisering HR34 Runda böjda ändar Aluminium (LBE) med svarta ändskydd HR64 Runda böjda ändar Uppfyller EN Cat 1 Finish: Borstat rostfritt stål (F) Spegelpolerat rostfritt stål (H) Guldborstat rostfritt stål (SS1) Manöverpanelen i hisskorgen kan kompletteras med punktskriftssiffror. Dörrhandtag Hyresgästförteckning Den tryckta boendeförteckningen kan anpassas och uppdateras enkelt efter kundens behov. KONE Design-signalisering Alla solida färgalternativ Standardmaterialet är aluminium. Det finns även handtag i rostfritt stål och trä (teak eller ek). TD1 Ramfinish: borstat eller polerat aluminium Schakt Schakt glaset Ocean 1 Ocean 2 Bronze 1 Bronze 2 Stålschakt Smoke 1 Smoke 2 Frosted 1 Frosted 2 Glasschakt med 575mm höga fönster Glasschakt med 1150mm höga fönster Schaktglaset finns i flera olika nyanser. Klart Andra alternativ Fönster i bak- och/eller sidoväggar i hisskorgen Glasspeglar är tillgängliga för hisskorgen. De kan placeras på 3 väggar i valfri kombination i hisskorgar med en ingång och på endera sidoväggen på genomgående hisskorgar. Uppfyller handikappnormen EN Murano mirror-väggpaneler kan användas som vandalskyddade speglar Fällstol Extra höga dörrar och korg (2 100 mm) Brandklassade dörrar Branddrift i enlighet med EN81-73 Tryckknappar skilda från hissen Manöverpanel med punktskrift Röstmeddelanden Genomgående hisskorg Schakt i RAL-färg som tillval Nyckelkontroll i hisskorg eller på våningsplan Röstkommunikation med KONE Customer Care Center dygnet runt Möjlighet att montera hissen utan grop 5

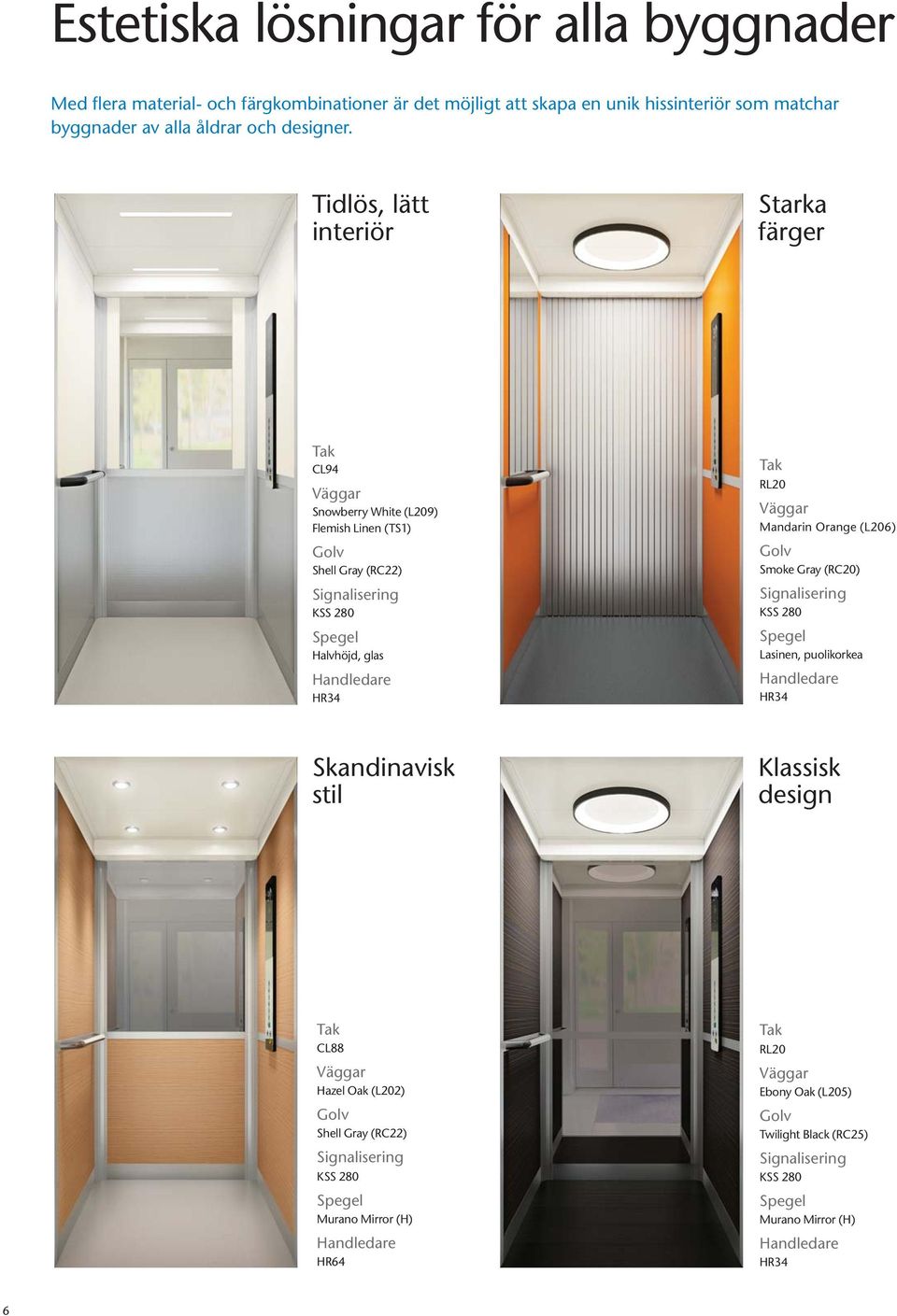

6 Estetiska lösningar för alla byggnader Med flera material- och färgkombinationer är det möjligt att skapa en unik hissinteriör som matchar byggnader av alla åldrar och designer. Tidlös, lätt interiör Starka färger CL94 Snowberry White (L209) Flemish Linen (TS1) Shell Gray (RC22) Signalisering Spegel Halvhöjd, glas HR34 RL20 Mandarin Orange (L206) Smoke Gray (RC20) Signalisering Spegel Lasinen, puolikorkea HR34 Skandinavisk stil Klassisk design CL88 Hazel Oak (L202) Shell Gray (RC22) Signalisering Spegel Murano Mirror (H) HR64 RL20 Ebony Oak (L205) Twilight Black (RC25) Signalisering Spegel Murano Mirror (H) HR34 6

7 Viktiga funktioner och dimensioner Specifikationer Lyfthöjd: max. 30m Hastighet: 0,6m/s Stannplan: 2-12 Märklast: max. 675 kg eller 9 personer Schakttoppshöjd: min. 2500mm, full 3500mm Schaktgropsdjup: 100mm, full 1000mm Användning av minsta grop och topphöjd enligt nationella föreskrifter Matningsspänning: 3-fas, 400V, 50Hz Effekt: 8,0kW, 16A säkring i controller (stigarsäkring 16A) Dörrar: automatiska hisskorgsdörrar, slagdörrar på våningsplan med en automatisk slagdörrsöppnare som tillval Schakt: Stål eller glas Tvåvägsröstförbindelse till KONE Customer Care Center dygnet runt med KONE Voice Link KONE ProSpace Utvändigt schaktmått SW Invändigt korgmått BB Dörrbredd LL * * * * * * * * * * * * Utvändigt schaktdjup SD Invändigt korgdjup DD Schaktgrop minimimått PH Schaktgrop minimimått med genomgående hisskorg = Finns tillgänglig = Dörrbredd LL 800mm *) 100mm schaktgrop tillgänglig om vissa villkor uppfylls. Ta kontakt med KONE säljare. Håltagningsmått 30mm större än utvändiga schaktmått Schaktmått Korghöjd CH 2100mm Lyfthöjd: max. 30m Dörrhöjd HH Schaktgrop PH min. 100mm Schakttoppshöjd SH min. 2500mm Genomgående hisskorg SW BB Dörrbredd LL DD SD Apparatskåp kräver följande utrymme: 470 mm bred, 200mm djup, 2340mm höjd. Apparatskåp rekommenderas att placeras på högsta plan. Schakttopp påverkan på korg- och korgdörrshöjd (mm) Hissplaceringsalternativ Topphöjd i befintlig byggnad SH Invändig korghöjd CH Dörröppningshöjd HH eller eller 2000 eller 1900 Mitt i trapphuset Bredvid det runda trapphuset Mitt i trapphuset Bredvid trappan Trapphus utanför byggnaden 7

8 KONE levererar innovativa och miljöeffektiva lösningar för hissar, rulltrappor, portar och automatiska dörrar. Vi stöder våra kunder i alla steg på vägen, från design, tillverkning och installation till underhåll och modernisering. KONE är globalt ledande när det gäller att hjälpa kunderna att hantera smidigt person- och varuflöde i deras byggnader. Vårt åtagande till kunderna syns i alla KONE-lösningar. Detta gör oss till en pålitlig partner under byggnadens hela livscykel. Vi utmanar den konventionella visdomen i branschen. Vi är snabba, flexibla och har ett välförtjänt rykte som teknologiskt ledande, med innovationer som KONE MonoSpace, KONE MaxiSpace och KONE InnoTrack. Du kan uppleva dessa innovationer i arkitektoniska sevärdheter som Turning Torso i Malmö, Capital City i Moskva, Hongqiao Transport Hub i Shanghai, North LaSalle i Chicago och Tour First i Paris. KONE har engagerade anställda experter för att kunna hjälpa dig globalt och lokalt i mer än 50 länder. KONE AB Denna broschyr är endast tänkt att ge allmän information och vi förbehåller oss rätten att när som helst ändra produktutformning och -specifikationer. Ingen formulering i broschyren får uppfattas som garanti eller ett villkor, varken uttryckt eller underförstått, rörande någon produkt, dess användbarhet för speciella ändamål, säljbarhet, kvalitet eller framställning av villkoren i något köpavtal. Mindre skillnader mellan tryckta och verkliga färger kan förekomma. KONE MonoSpace, KONE EcoDisc, KONE Care och People Flow är registrerade varumärken som tillhör KONE Corporation. Copyright 2013 KONE Corporation. 3413
