1 ENVA-träff Dimensionering av drift och energieffektiva pumpsystem Henrik Held Xylem Water Solutions Göteborg 7 mars, 2013

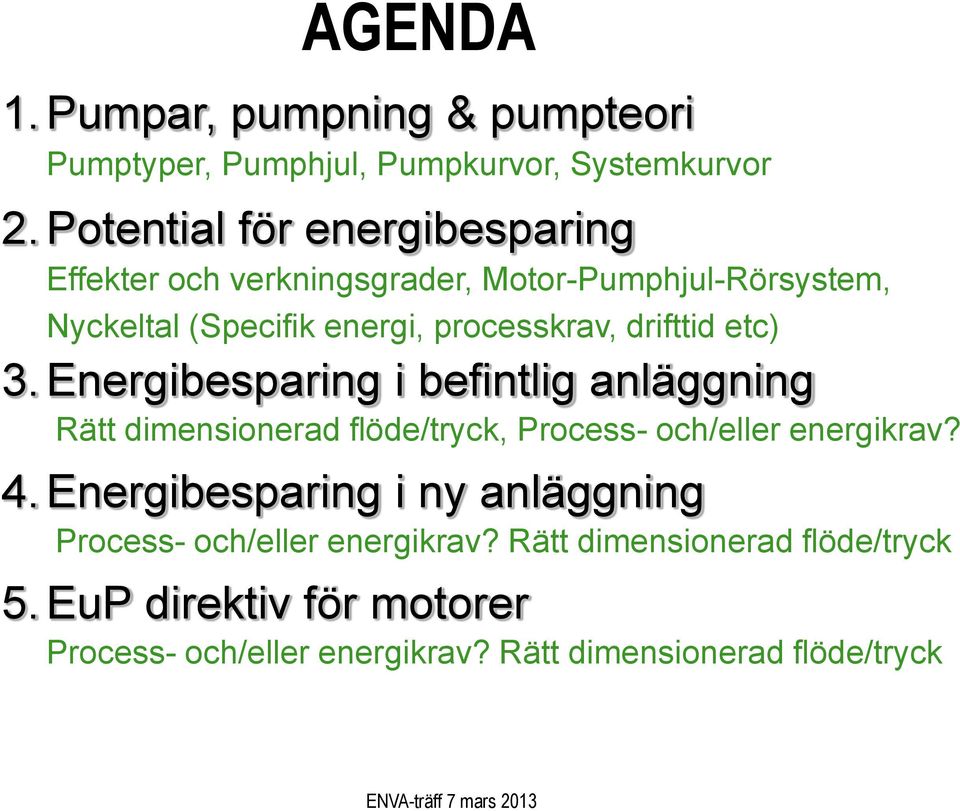

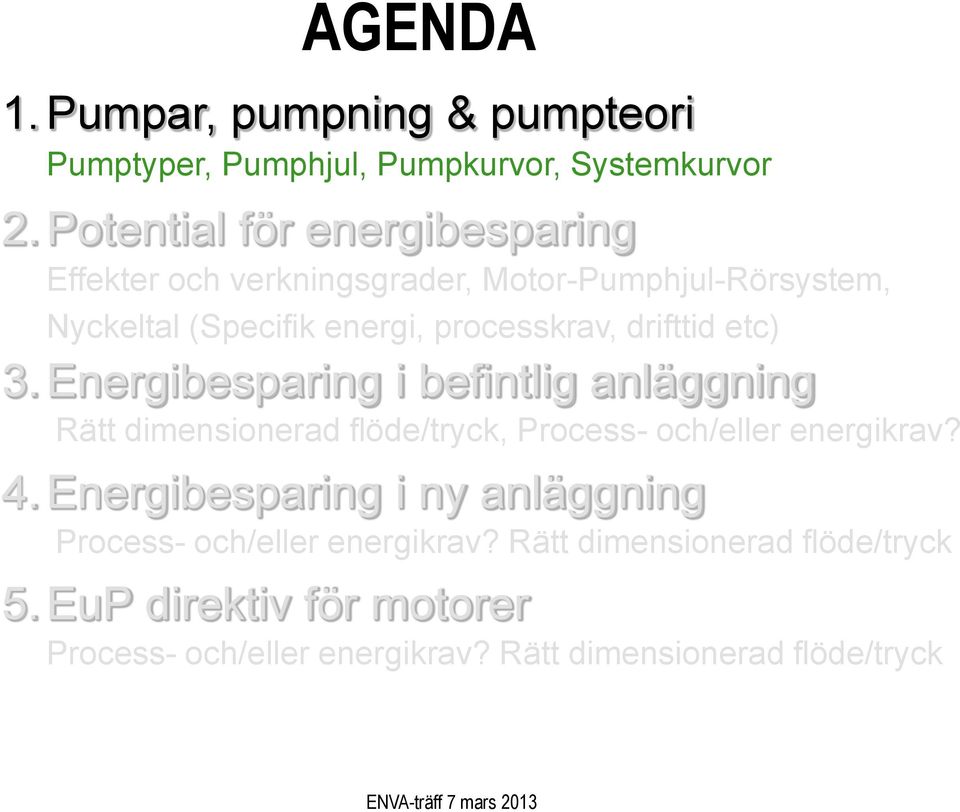

2 AGENDA 1. Pumpar, pumpning & pumpteori Pumptyper, Pumphjul, Pumpkurvor, Systemkurvor 2. Potential för energibesparing Effekter och verkningsgrader, Motor-Pumphjul-Rörsystem, Nyckeltal (Specifik energi, processkrav, drifttid etc) 3. Energibesparing i befintlig anläggning Rätt dimensionerad flöde/tryck, Process- och/eller energikrav? 4. Energibesparing i ny anläggning Process- och/eller energikrav? Rätt dimensionerad flöde/tryck 5. EuP direktiv för motorer Process- och/eller energikrav? Rätt dimensionerad flöde/tryck

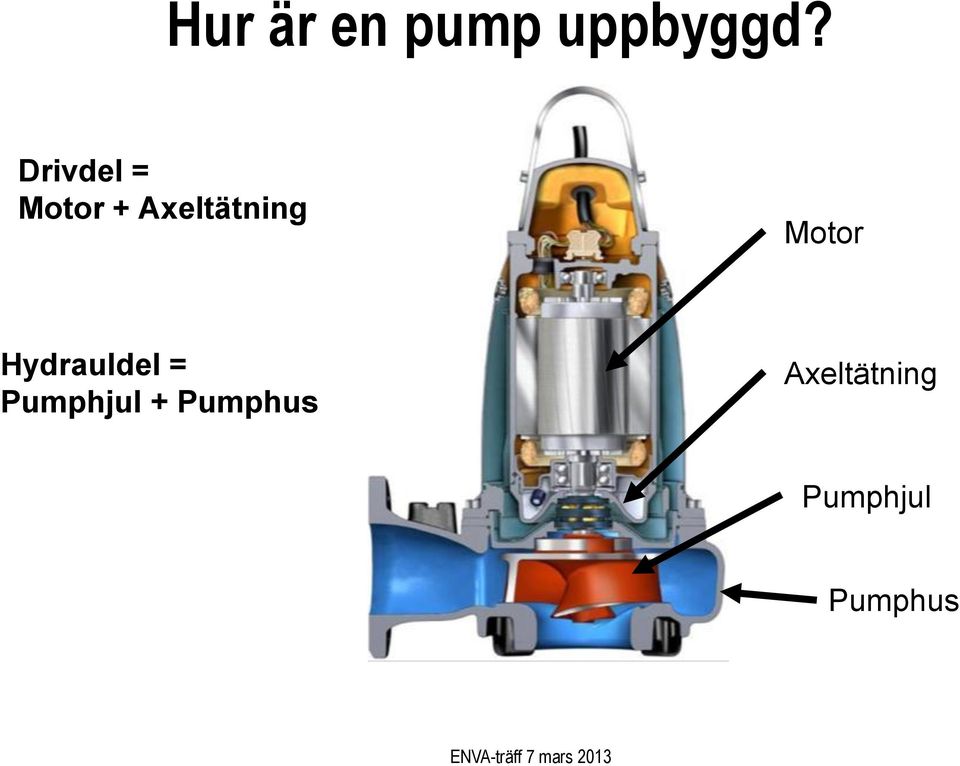

4 Hur är en pump uppbyggd? Drivdel = Motor + Axeltätning Motor Hydrauldel = Pumphjul + Pumphus Axeltätning Pumphjul Pumphus

5 Pumptyper Pumpar delas generellt in i: Förträngningspumpar Rotodynamiska pumpar (Centrifugal)

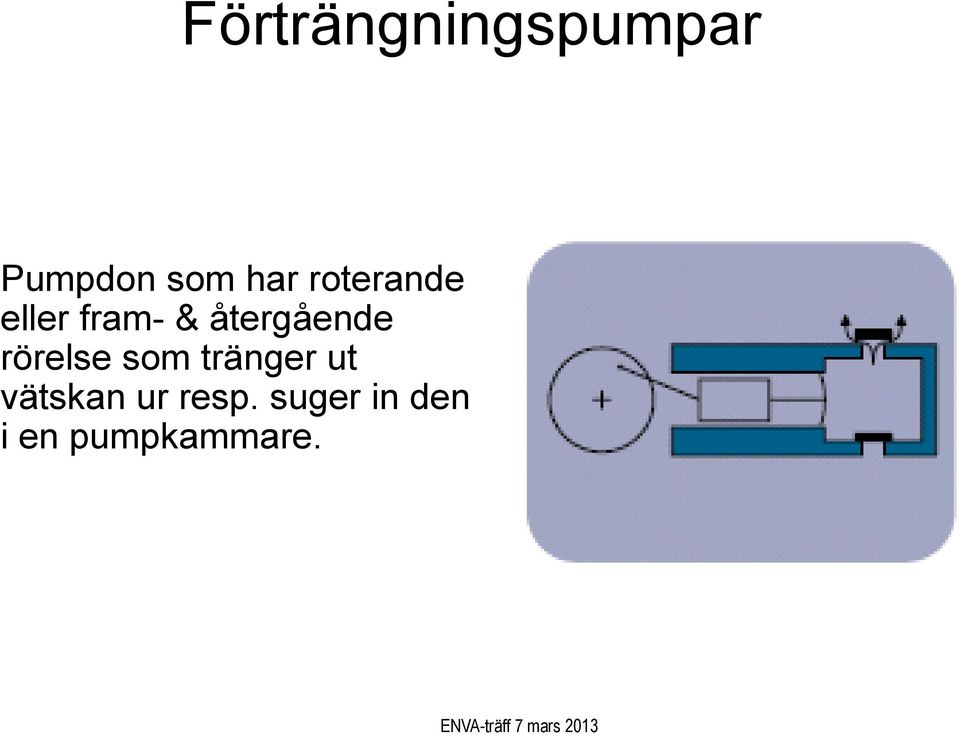

6 Förträngningspumpar Pumpdon som har roterande eller fram- & återgående rörelse som tränger ut vätskan ur resp. suger in den i en pumpkammare.

7 Pumptyper Förträngningspumpar

8

9

10

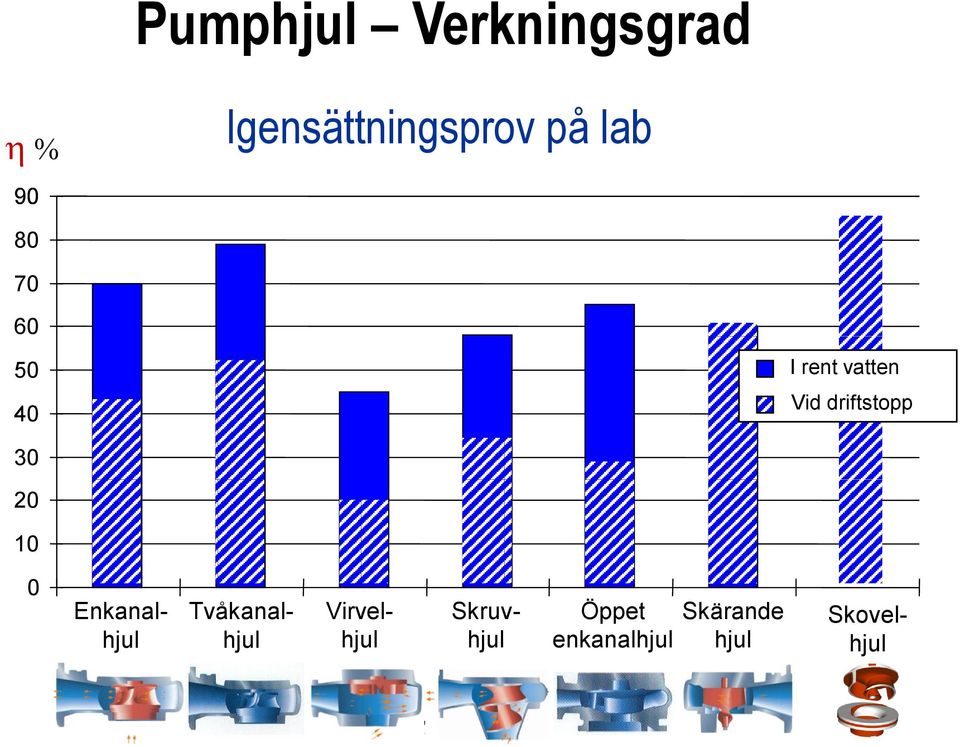

11 Pumphjul Verkningsgrad h % 90 Igensättningsprov på lab I rent vatten Vid driftstopp Enkanalhjul Tvåkanalhjul Virvelhjul Skruvhjul Öppet enkanalhjul Skärande hjul Skovelhjul

12 Pumphjul Driftsäkerhet Problemet med igensättningar är inte stora fasta partiklar, utan partiklar uppbyggda av relativt små fibrösa trasor Det är dags att avliva en gammal myt! Driftsäkerheten beror därför inte av genomloppet, utan på hur pumpen klarar fibrer!

13 Pumphjul Verkningsgrad Verkningsgrad h % Intermittent drift Kontinuerlig drift Tid

14

15 Pumphjul Propellerpumpar

16 Övriga pumpar Strålpump Drivs av vätskeflöde, bra sugförmåga, mixar olika vätskor, ingen mekanik. Snäckpump Jämnt flöde, okänslig för föroreningar, intagsstationer till reningsverk, transport av slam med hög TS-halt. Mammut/Ejektorpump Drivs av tryckluft, stora genomlopp, låga tryckhöjder, ingen mekanik. Pitotpump Axiellt utflöde.

17 PUMP- & SYSTEMKURVOR

18 PUMPKURVA

19 Pumpkurva vid konstant varvtal Försluster pga ändligt antal skjovlar Friktionsförluster Stötförluster

20 Prestandakurva för en pump Flöde Tryck Toleranser Axeleffekt Motoreffekt Hydraulisk verkningsgrad (Pumpverkningsgrad) Total verkningsgrad NPSHre Arbetsområde Ineffekt Pumpkurva Hydraulisk Verkningsgrad (%) Axeleffekt NPSHR (m) Total Verkningsgrad (%)

21 SYSTEMKURVA

22 Systemkurva A B C

23 Systemkurva A B C

24 Rörsystem Statiskt tryck Statisk tryck: H stat = Z utlopp - Z sump Statiska trycket oberoende av ledningsprofilen Helt fyllda ledningar, annars ingen hävertverkan H stat < 0 Hävert tömmer sumpen Tryckslag Litet flöde: Sedimentation i ledningen Igensättning av pumphjul Stora höjdpunkter Första start: Pumpa över höjdpunkten Stopp: Tryckslag Vila: Vakuum H stat

25 Rörsystem Dymaniskt tryck Mottryck för pumpen idrift H tot = H stat + H f,tot H där H f,tot består av: Punktförluster H f,punkt-tot Strömningsförluster H f,str-tot H f,tot ~ v 2 H f,tot = v 2 /2g Q

26 Punktförluster H f,punkt-tot Punktförluster: Typiska förlustkoefficienter Förlust: H f, punkt = z * v 2 /2g Totala punktförlusten: * Fritt utlopp z=0.4 z=1.0* z=0.2 z=0.9 H f,punkt-tot = Σ H f,punkt z=0.3

27 Strömningsförluster H f,str-tot Colebrook-White för turbulent flöde I praktiken: Nomogram Olika K-faktorer för olika: Material Ålder Teoretiskt 0.01< K <1.0 I praktiken K>0.1

28 Totaltryck H tot Totaltryck: H H tot = H stat + H f,tot Friktionsförluster rör Punktförluster H f,tot = H f,punkt + H f,dyn H f,tot ~ v 2 Q

29 Pumpteknik Övningsexempel 1 Beräkna de sammanlagda förlusterna för en tryckledning med följande förutsättningar: H stat = 3,0m Q = 40 l/s I stationen: Kopplingsfot, backventil, avstängningsventil och 90 -ig rörkrök. Allt i rostfritt, dimension DN100 (innerdiameter 100mm) Ledning i mark: PEH DN200 PN6 (innerdiameter 176,2mm), L=500m

30 SYSTEMBERÄKNING/DIMENSIONERING

31 Pumpteknik Lösning 1 H förl i stationen: H dyn = v 2 /2g = 5,09 2 /2x9,81= 1,32m [v= Q/A = 0,040/(0,1 2 x π/4)=5,09m/s ] H förl = H punktförl (då H strömningsförl försumbar) H förl = Σ H punktförlust = H dyn x Σ ζ = = 1,32 x (0,3+0,9+0,2+0,4) = 1,32 x 1,8 = 2,4m

32

33 Rörförluster (Dynamiska)

34 Pumpteknik Lösning 1 forts. H förl utanför stationen: Ur diagram: H förl-1000 = 15m/1000m-ledning H förl-500m = (15 /1000 ) x 500 = 7,5m H förl = H strömningsförl (då H punktförl försumbar) Totaltryck H Tot (Hstat=3,0m): H Tot = H Stat + H förl-station + H förl-ledning H Tot = 3,0 + 2,4 + 7,5 = 12,9m

35 Systemkurva Formel: H 2 Driftpunkt H 2 = H stat + Q 2 Q 1 (H 1 H stat ) Hf-tot Hstat Q

36 Affinitetslagar Förhållande Tryck (H) & Flöde (Q) H 1 Q 1 H 2 Q 2 2 Förhållande Tryck (H) & Frekvens (f) H 1 f 1 H 2 f 2 ~ ~ 2 Förhållande Flöde (Q) & Frekvens (f) Förhållande Effekt (P) & Frekvens (f) Q 1 f 1 Q 2 f 2 P 1 f 1 P 2 f 2 ~ ~ 3

37 Pump- & Systemkurva Totaltryck: H tot = H stat + H f,tot H Dämd punkt Driftpunkt H f,tot = H f,punkt + H f,dyn Friktionsförluster rör Punktförluster Hf-tot H f,tot ~ v 2 Hstat Q

38 Pumpteknik Lösning 1 forts. Q 1 = 40 l/s; H stat = 3,0m; H 1 = 12,9m H 2 = H stat + Q 2 Q 1 2 (H 1 H stat ) Q 2 = 0 l/s H 2 =? Q 2 = 10 l/s H 2 =? Q 2 = 20 l/s H 2 =? Q 2 = 30 l/s H 2 =? Q 2 = 40 l/s H 2 =?

39 Pumpteknik Lösning 1 forts. Q 1 = 40 l/s; H stat = 3,0m; H 1 = 12,9m H 2 = H stat + Q 2 Q 1 2 (H 1 H stat ) Q 2 = 0 l/s H 2 =? Q 2 = 10 l/s H 2 =? Q 2 = 20 l/s H 2 =? Q 2 = 30 l/s H 2 =? Q 2 = 40 l/s H 2 = 12,9 m

40 Pumpteknik Lösning 1 forts. Q 1 = 40 l/s; H stat = 3,0m; H 1 = 12,9m H 2 = H stat + Q 2 Q 1 2 (H 1 H stat ) Q 2 = 0 l/s H 2 = 3,0 m Q 2 = 10 l/s H 2 =? Q 2 = 20 l/s H 2 =? Q 2 = 30 l/s H 2 =? Q 2 = 40 l/s H 2 = 12,9 m

41 Pumpteknik Lösning 1 forts. Q 1 = 40 l/s; H stat = 3,0m; H 1 = 12,9m H 2 = H stat + Q 2 Q 1 2 (H 1 H stat ) Q 2 = 0 l/s H 2 = 3,0 m Q 2 = 10 l/s H 2 = 3,6 m Q 2 = 20 l/s H 2 = 5,5 m Q 2 = 30 l/s H 2 = 8,6 m Q 2 = 40 l/s H 2 = 12,9 m

42 Head Tryck [m] [m] Seriekoppling av pumpar Flöde [l/s] Flow [l/s]

43 Tryck [m] Parallelkoppling av pumpar Flöde [l/s]

45 Effekter & Verkningsgrader

46 Olika Effekter = Ineffekt ( = Axeleffekt ) = Vätskeffekt

47 Olika Verkningsgrader P 1 (P in ) P 2 (P axel )

48 Olika Verkningsgrader Elmotorns verkningsgrad (η motor ) = Ineffekt η hydr = P axel P 1,in = Axeleffekt = Vätskeeffekt Hydraulisk verkningsgrad (η hydr ) Total verkningsgrad (η tot ) η hydr = P hydr P 2, axel η tot = P hydr P 1, in Notera att η tot = η hydr x η motor!!!

49 Tänk Totalverkningsgrad!!! Hydraulisk verkningsgrad (η hydr ) η hydr = P hydr P axel Total verkningsgrad (η tot ) η tot = P hydr P in

50 Heat Process och/eller energikrav? Processkrav Kontrollera processer Hålla jämnt tryck vid varierat flöde Hålla jämn nivå i en tank Hålla konstant flöde Energikrav Energibesparing Energioptimering 3. Control Valve Oversized pumps and valves, due to excess system pressure, results in lower reliability and performance Vibration Noise 1. Oversized Pumps The majority of pumps in your facility are oversized from 20-50%. This results in excess energy being inserted into the pump and surrounding system. 2. Bypass Line Bypass lines are important for some fixed speed pumps, however they require large amounts of excess energy.

51 Process och/eller energikrav? System och inte Produkt P 1 (P in ) P hydr P 2

52 Process och/eller energikrav? Pump- & Systemkurva Totaltryck: H H tot = H stat + H f,tot Driftpunkt H f,tot = H f,punkt + H f,dyn Friktionsförluster rör Punktförluster Hf-tot H f,tot ~ v 2 Hstat Q

53 Heat Process och/eller energikrav? Processkrav Kontrollera processer Hålla jämnt tryck vid varierat flöde Hålla jämn nivå i en tank Hålla konstant flöde Energikrav Energibesparing Energioptimering 3. Control Valve Oversized pumps and valves, due to excess system pressure, results in lower reliability and performance Vibration Noise 1. Oversized Pumps The majority of pumps in your facility are oversized from 20-50%. This results in excess energy being inserted into the pump and surrounding system. 2. Bypass Line Bypass lines are important for some fixed speed pumps, however they require large amounts of excess energy.

54 Energikrav Reglering av flöde Strypreglering By-pass reglering On/off reglering Varvtalsreglering

55 (m) 35 Energikrav On/off eller FRO? VFD-reglering för olika systemkurvor % 70% 78% BEP 83% 85% 20 85% 83% % 50Hz Hz 30Hz 20Hz (l/s)

56 Energikrav On/off eller FRO? Fördelarna med användning av FRO för pumpar Väsentligt Energbesparing Ingen Y/D-start Ingen extra ventiler cos phi ~ 1 Inbyggd kontroll för att hantera pumpsystemet Uppkopplingsbar till överordnat system Steglös reglering Minskar mekanisk åverkan Undviker tryckslag Minskar antal Start och Stopp Minskar Startströmmen

57 Olika Verkningsgrader Total verkningsgrad (η tot ) = Ineffekt η tot = P hydr P 1, in = Axeleffekt = Vätskeeffekt Notera att η tot = η hydr x η motor x η FRO!!!

58 Heat Nyckeltal alt. Dimensioneringskriterier? Processkrav Kontrollera processer Hålla jämnt tryck vid varierat flöde Hålla jämn nivå i en tank Hålla konstant flöde Energikrav Energibesparing Energioptimering 3. Control Valve Oversized pumps and valves, due to excess system pressure, results in lower reliability and performance Vibration Noise 1. Oversized Pumps The majority of pumps in your facility are oversized from 20-50%. This results in excess energy being inserted into the pump and surrounding system. 2. Bypass Line Bypass lines are important for some fixed speed pumps, however they require large amounts of excess energy.

59 Heat Energikrav - Nyckeltal Specifik energi = Inmatad effekt (kw) Pumpad volym (m3/h) 3. Control Valve Oversized pumps and valves, due to excess system pressure, results in lower reliability and performance Vibration Noise 1. Oversized Pumps The majority of pumps in your facility are oversized from 20-50%. This results in excess energy being inserted into the pump and surrounding system. 2. Bypass Line Bypass lines are important for some fixed speed pumps, however they require large amounts of excess energy.

60 Aktivslam Flotation Biobäddar Rötkammare Flödesutjämning Höjdskillnader Slamavvattning Denitrifikation Lokaler Mekaniska steget Verkstad Rejektvatten nitrifiering Slamförtjockning Galler Energy Energiförbrukning consumption på Sjölunda ARV WWTP 0,43 kwh/m3

62 Energibesparing Bef. anläggning Produkt och/eller system? P 1 (P in ) P hydr P 2

63 Case story - Tillförd energi Flygt Experior Start September 2011 Pumpar: 2st 9kW FRO: 2st 15kW Nivåsensor: Tryckgivare Driftfrekvens: 30 Hz, konstant Energibesparing: 28% (jämfört med OnOff)

64 System och inte Produkt! EXEMPEL: Byta ut en pump med 70% mot en med 80% verkningsgrad sparar nästan 14% i elkostnad....men, i ett feldimensionerat pumpsystem kommer även en effektiv pump att operera ineffektivt och besparingen går förlorad!!!

65

67 Heat Nyckeltal alt. Dimensioneringskriterier? Processkrav Kontrollera processer Hålla jämnt tryck vid varierat flöde Hålla jämn nivå i en tank Hålla konstant flöde Energikrav Energibesparing Energioptimering 3. Control Valve Oversized pumps and valves, due to excess system pressure, results in lower reliability and performance Vibration Noise 1. Oversized Pumps The majority of pumps in your facility are oversized from 20-50%. This results in excess energy being inserted into the pump and surrounding system. 2. Bypass Line Bypass lines are important for some fixed speed pumps, however they require large amounts of excess energy.

68 Dimensioneringskriterier

69 Tryck Head (m) Pumptyper Rotodynamisk/Centrifugal Förträngning (Excenter) PC pump performance curves Flöde Flow (l/min)

70 Pumptyper Flöde (m³/h) Primärslam Returslam Överskottsslam Förtjockat slam Rötat slam Avvattnat slam 20 m3/h Centrifugal Pumpar Förträngningspumpar 10 m3/h Förträngningspumpar 1-5% TS Slamtyp 5-35% TS

71 Dimensioneringskriterier Exempel: Vattenhastighet (>0,7m/s & 1,5-2,5m/s i PSTN) Omsättningstid (>2gg/dygn) Skälig investeringskostnad Effektmarginal (viskositet) Olika sumpnivåer Lägsta kostnad vid normalt flöde Minimera förlusterna Hög pumpverkningsgrad, låg specifik energi Hantera toppflöden NPSHre << NPSHav

72 Energibesparing ny anläggning Produkt och/eller system? P 1 (P in ) P hydr P 2

73 Räkneexempel: Ny anläggning Dimensionering av avloppspumpstation inkl tryckledning: Q = 100m3/tim Hstat = 7,3m Rörgalleri: L=5m, RF DN150, k-fot, T-rör, 90gradskrök, avst- & backventil Tryckledning: L=3026m, PE PN6 DN180 H stat

74 Räkneexempel: Ny anläggning Dimensionering av avloppspumpstation inkl tryckledning Förutsättningar: Q=100m3/tim; Hstat=7,5m; Rörgalleri RF DN150 Rördim, PE PN6 DN 180 DN 200 DN 225 DN 250 V-hastighet (m/s) 1,6 1,3 1,0 0,75 Q (m3/tim) 100,3 99,0 98,0 102,6 Ineffekt (kw) 53,9 20,4 11,4 8,5

75 Räkneexempel: Ny anläggning Dimensionering av avloppspumpstation inkl tryckledning Förutsättningar: Q=100m3/tim; Hstat=7,5m; Rörgalleri RF DN150 Rördim, PE PN6 DN 180 DN 200 DN 225 DN 250 V-hastighet (m/s) 1,6 1,3 1,0 0,75 Q (m3/tim) 100,3 99,0 98,0 102,6 Ineffekt (kw) 53,9 20,4 11,4 8,5 Specifik Energi (kwh/m3) 0,5374 0,2061 0,1163 0,0828

76 System och inte Produkt

78 EU s krav på elmotorer bakgrund EU-kommissionen fick av Europaparlamentet och ministerrådet år 2005 ett direktiv att fastställa kraven på ekodesign för energianvändande produkter som står för betydande försäljningsvolymer och har betydande miljöpåverkan EU-kommissionen därmed utarbetade en FÖRORDNING (nr 640/2009) som antogs i juni 2009 mot följande bakgrund: I Industrier står elmotorer för 70% av det totala eluttaget. För att förbättra energieffektiviteten anges verkningsgraden som en viktig faktor Den viktigaste miljöaspekten under en elmotors alla livscykelfaser är dess elförbrukning under användningsfasen

79 EU s Energieffektivitetsplan G:a verkningsgradsklassningen ECOdesign EuP Ny Standard Ny Standard 60034:30 IE2 7,5kW 375kW IE3 el IE2+VFD 0,75kW 375kW IE3 el IE2+VFD Circulationspumpar Avloppspumpar?

80 Undantag i förordningen I samma förordning, artikel 1 (sid 19/127), framgår att den inte gäller för: Motorer som är konstruerade för att fungera helt nedsänkta i en vätska Motorer som är inbyggda i en produkt (till exempel växel, pump, fläkt eller kompressor) och vars energiprestanda inte kan testas fristående från produkten Förordningen gäller dessutom enbart motorer som Har 2 6 poler Har en märkeffekt mellan 0,75 kw och 375 kw Har en märkspänning upp till 1000 V

81 Energy efficiency classes EN : 2008 Källa: Eco-design preparatory study - Motors, Almeida et al.

82 IE..och Eff och när de gäller Harmonized Global efficiency Standard Proposal Efficiency Levels Efficiency Classes Where / When required Per IEC Global 2008 Mandatory now Super Premium efficiency IE4??? Premium efficiency ( NEMA Premium ) IE3 USA 2011 Future USA Korea 2008 Canada Brazil 2009 High efficiency ( EP Act/ Eff1 ) Standard efficiency ( Eff2 ) IE2 IE1 Mexico China 2011 Australia Europe 2011 New Zealand China Brazil Costa Rica Israel Taiwan

83 Exempel fel dimensionerad pump Två olika pumpar samma driftpunkter: 1) 50,6 l/s & 20,3 m h tot= 67,1% h hydraul= 76,4 % h motor = 88 % Es= 0,082 Pump A 15kW 2) 50,3 l/s & 20,1 m h tot= 42,6 % h hydraul= 47,1 % h motor = 90,5% Es = 0,128 Specifik energi påverkas kraftigt av totalverkningsgraden. Pump B 45kW Motorverkningsgraden en relativt liten inverkan.

84 Motorverkningsgrad varierar med last De streckade linjerna visar toleransbandet enligt vald teststandard. I detta fallet ISO9906/annex A.2. Notera att motorverkningsgraden är beroende av lasten, dvs om pumpens axeleffekt i dess driftpunkt är 5,75KW är lasten 5,75/7,5 = 76,7%, vilket motsvarar ca 3/4-LAST och ger då enligt tabellen en motorverkningsgrad på 86,0%.

85 TACK!
