PROBLEM: LJUD OCH VIBRATIONER I DITT SYSTEM LÖSNING: RÄTT PUMPTEKNIK ÄR MER ÄN BARA EN PUMP

Transkript

1 PROBLEM: LJUD OCH VIBRATIONER I DITT SYSTEM LÖSNING: RÄTT PUMPTEKNIK ÄR MER ÄN BARA EN PUMP

2 SID 2 PUMPTEKNIK HOS ARMATEC Pumpteknik Vår uppgift är att lösa olika problem för kunder inom industrin. För att lyckas fullt ut med detta kombinerar vi teknisk kompetens med systemkunskap och ett brett utbud av olika kvalitetsprodukter. Ibland samverkar de olika produkterna för att lösa en viss funktion i systemen, vid andra tillfällen räcker det med att vi levererar enskilda produkter. Oavsett vilket måste de olika komponenterna alltid leva upp till högt ställda kravspecifikationer. Med vårt program inom pumpteknik fullföljer vi våra ambitioner om att erbjuda bra systemlösningar till industrin.

3 MER ÄN BARA EN PUMP SID 3 SIHI är en tillverkare som under mycket lång tid utvecklat och tillverkat högkvalitativa pumpar för olika industriella applikationer. SIHI har ett väl utvecklat program av vätske- och vakuumpumpar och har i mer än 75 år levererat pumpar till den svenska marknaden. En lång erfarenhet och utveckling tillsammans med användare är en viktig del för att även framöver kunna erbjuda de bästa lösningarna. Hög tillgänglighet SIHI finns representerat i fler än 60 länder på alla kontinenter. Detta ger unika möjligheter att ge god service till våra kunder oavsett var de finns någonstans. Att dimensionera och välja rätt pump med hänsyn till driftdata är en självklarhet. Målet är att för varje applikation erbjuda en optimal lösning som är kostnadseffektiv. Korta leveranstider kan säkerställas genom effektiv produktion och hög leveransprecision. Ökad driftsäkerhet Ett brett program inom pumptekniken ger utökade möjligheter att erbjuda effektivare totallösningar som förbättrar processerna och därmed ökar driftsäkerheten. Service och reservdelar är en självklar del av ett totalt åtagande, vilket krävs för att driftkritiska pumpar alltid skall fungera. Produktprogram SIHI produktprogram finns för de flesta applikationerna inom processindustrin, gruvindustrin, och energisektorn. I SIHIs omfattande program återfinns bland annat följande pumptyper: PUMPAR VÄTSKA Sidokanalpumpar Industri centrifugalpumpar Process centrifugalpumpar Högtryckspumpar flersteg VAKUUMPUMPAR Vakuumpumpar vätskering Gas och ångejektorer Vakuumpumpar SIHI Dry Kompressor vätskering SIHI system SIHI system PUMPSYSTEM Vakuumsystem Kompressorsystem Kyl- och värmesystem

4 SID 4 CENTRIFUGALPUMPAR Centrifugalpumpar Allmänna vätskor Volymflöde 1800 m³h Uppfordringshöjd 140 m Temperatur 170 ºC Tryckklass 16 bar Fördelar: Modulkonstruktion eller vertikal Fri axelände eller kortkopplad Standarder: EN 733, ISO 9908 Hetvatten Volymflöde 600 m³h Uppfordringshöjd 95 m Temperatur 230 ºC Tryckklass 40 bar Varval 3600 Fördelar: Okylda axeltätningar Hög säkerhet Fri axelände Standarder: EN 733, EN Hetolja Volymflöde 1000 m³h Uppfordringshöjd 95 m Temperatur 350 ºC Tryckklass 16 bar Fördelar: Okylda axeltätningar Hög säkerhet eller vertikal Fri axelände eller kortkopplad Standarder: EN 733 Radial läpptätning Gråjärn / Rostfritt stål Segjärn / Stål Segjärn / Stål Artikelnummer AT6110: ZLN / ZLK / ZLI Artikelnummer AT6110: ZHN / 0ZDN / ZEN Artikelnummer AT6110: ZTN / ZTK / ZTI

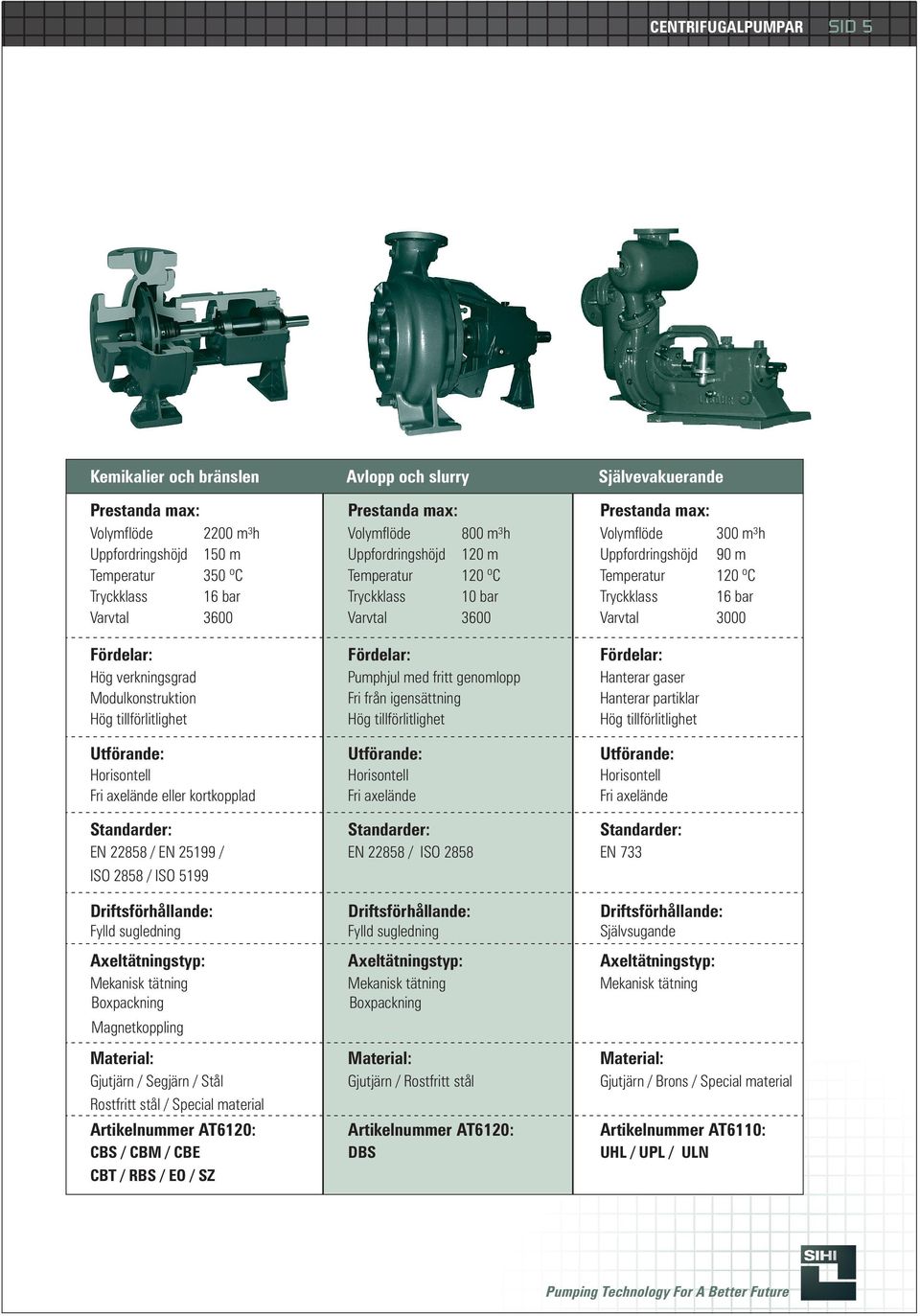

5 CENTRIFUGALPUMPAR SID 5 Kemikalier och bränslen Volymflöde 2200 m³h Uppfordringshöjd 150 m Temperatur 350 ºC Tryckklass 16 bar Fördelar: Modulkonstruktion Fri axelände eller kortkopplad Standarder: EN / EN / ISO 2858 / ISO 5199 Gjutjärn / Segjärn / Stål Rostfritt stål / Special material Artikelnummer AT6120: CBS / CBM / CBE CBT / RBS / EO / SZ Avlopp och slurry Volymflöde 800 m³h Uppfordringshöjd 120 m Temperatur 120 ºC Tryckklass 10 bar Fördelar: Pumphjul med fritt genomlopp Fri från igensättning Fri axelände Standarder: EN / ISO 2858 Gjutjärn / Rostfritt stål Artikelnummer AT6120: DBS Självevakuerande Volymflöde 300 m³h Uppfordringshöjd 90 m Temperatur 120 ºC Tryckklass 16 bar Varvtal 3000 Fördelar: Hanterar gaser Hanterar partiklar Fri axelände Standarder: EN 733 Självsugande Gjutjärn / Brons / Special material Artikelnummer AT6110: UHL / UPL / ULN

6 SID 6 SIDOKANALPUMPAR / KOMBINATIONSPUMPAR / FLERSTEGSPUMPAR Sidokanalpumpar Kombinationspumpar Flerstegspumpar Självevakuerande Volymflöde 35 m³h Uppfordringshöjd 354 m Temperatur 180 ºC Tryckklass 40 bar Låg NPSH Modulkonstruktion Hög säkerhet eller vertikal Fri axelände eller kortkopplad EN 734 Självsugande, pumpar gaser Gråjärn / Segjärn / Brons Rostfritt stål / Special material Artikelnummer AT6100: AOH / AKH / ASH / AKL / AKV / CEH / CEB / 0SC Självevakuerande, LPG och bränsle Volymflöde 350 m³h Uppfordringshöjd 200 m Temperatur 120 ºC Tryckklass 40 bar Varval 3600 Modulkonstruktion Hög driftsäkerhet Fri axelände, självsugande Gråjärn / Segjärn Brons / Rostfritt stål Artikelnummer AT6100: UEA / TKH Hög tryck Volymflöde 450 m³h Uppfordringshöjd 1600 m Temperatur 1180 ºC Tryckklass 160 bar Patenterad avlastningsprincip Låg NPSH Fri axelände EN 25199, ISO 5199 Gråjärn / Segjärn / Brons Rostfritt stål / Special material Artikelnummer AT6130: MSL / MSM / MSC / MSH

7 FLERSTEGSPUMPAR / MIXERS / HYGIENPUMPAR SID 7 Flerstegspumpar Mixers Hygienpumpar Höga flöden Volymflöde m³h Uppfordringshöjd 150 m Temperatur 80 ºC Tryckklass 16 bar Varvtal 1800 Vridbara skovlar Fri axelände eller kortkopplad Sludge Volymflöde 7200 m³h Rötkammarvolym m³h Tryckklass 10 bar Varvtal 1500 Fri från igensättning Reverserande flödesriktning Litet underhållsbehov Vertikal Kortkopplad Läpptätning Hygienpumpar Volymflöde 300 m³h Uppfordringshöjd 90 m Temperatur 120 ºC Tryckklass 16 bar Varvtal 3000 Hanterar partiklar Kortkopplad Livsmedels standard A1 eller självsugande Gjutjärn Gjutjärn AISI 316L rostfritt stål Artikelnummer AT6140: RA / RK / RT Artikelnummer AT6180: MFS Artikelnummer AT6400: NHK / SHK

8 SID 8 VAKUUMPUMPAR Vakuumpumpar Vätskering vakuum Sugförmåga m³h Driftstryck <33 mbar Temperatur 200 ºC Modulkonstruktion Hög driftsäkerhet Kavitationsskydd eller vertikal Fri axelände eller kortkopplad Vakuum Gråjärn / Brons Rostfritt stål / Special material Artikelnummer AT6300: LEM / LEMS / LEH / LOH / LEH / LOH / LPHX / LPH / SL Vätskering kompressor Sugförmåga m³h Driftstryck <33 mbar Temperatur 200 ºC Sval drift Litet underhållsbehov Fri axelände Vakuum Gråjärn / Brons Rostfritt stål / Special material Artikelnummer AT6330: LOH / LPHX / LPH / KPH / KSH / KPH / Rootspumpar Sugförmåga m³h Driftstryck <1 mbar Temperatur 60 ºC Liten läckage risk Mycket tillförlitlig Litet underhållsbehov Kortkopplad Vakuum Segjärn Artikelnummer AT6340: WNM

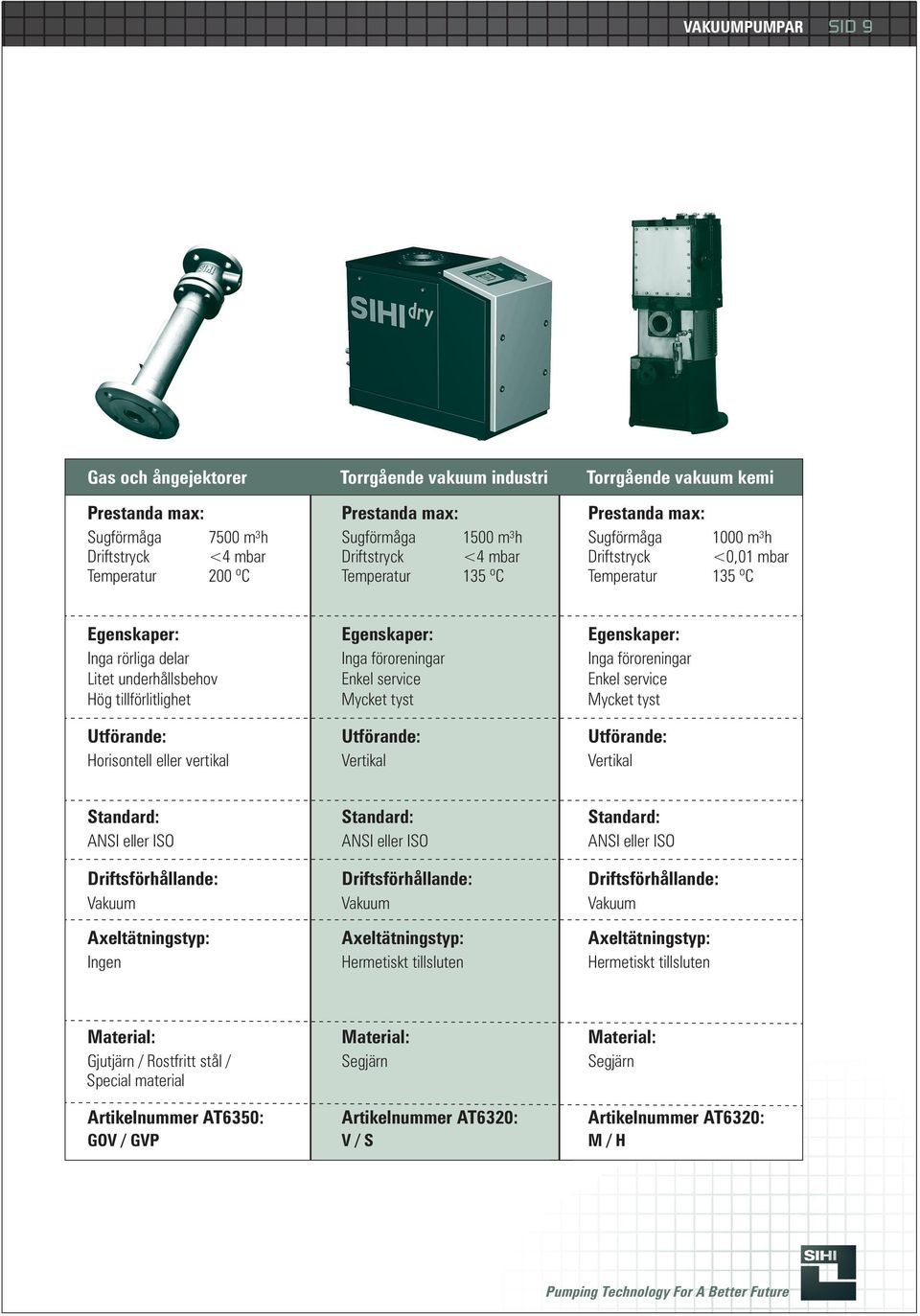

9 VAKUUMPUMPAR SID 9 Gas och ångejektorer Sugförmåga 7500 m³h Driftstryck <4 mbar Temperatur 200 ºC Torrgående vakuum industri Sugförmåga 1500 m³h Driftstryck <4 mbar Temperatur 135 ºC Torrgående vakuum kemi Sugförmåga 1000 m³h Driftstryck <0,01 mbar Temperatur 135 ºC Inga rörliga delar Litet underhållsbehov eller vertikal Inga föroreningar Enkel service Mycket tyst Vertikal Inga föroreningar Enkel service Mycket tyst Vertikal Vakuum Ingen Vakuum Hermetiskt tillsluten Vakuum Hermetiskt tillsluten Gjutjärn / Rostfritt stål / Special material Artikelnummer AT6350: GOV / GVP Segjärn Artikelnummer AT6320: V / S Segjärn Artikelnummer AT6320: M / H

10 SID 10 SPECIALKONSTRUERADE SYSTEM Specialkonstruerade system Vakuum och kompressorsystem Sugförmåga m³h Driftstryck <0,1 mbar Utloppstryck 9 bar Enkel integration Projektstyrd tillverkning Hög driftsäkerhet ANSI, ISO, EN, DIN, NACE Membran Sugförmåga Återvinningsgrad 99 % Utloppskoncentration Europeiska Clean air regulations Fri från regenerering Enkel och kompakt Hög återvinningsgrad Vätskesystem Kapacitet Utloppstryck Enkel integration Projektstyrd tillverkning Hög driftsäkerhet

11 FRÅN IDE TILL INTEGRATION Från idé till integration Kundens nätverk Produktionsnivå Klientterminaler Arbetsstationer operatörer Trådlös SIHI nätverk SIHIcontrol Utrustningsnivå Pump Motor Ventil med manöverdon Switch PROFI-BUS Övervakningsnivå Dataloggning Vibrationsavkännare Nivå Flöde Tryck Temperatur ph reglering Funktionsnivå Termisk reglering Kaskadkoppling On/off Hastighetsreglering SID 11

12 Solutions for... Där det finns problem, finns också möjligheten till en lösning. Att hitta dessa lösningar är vår uppgift. Var och en av oss har specialistkunskap, vissa är nischade och andra har bredare kompetensområde. Tillsammans har vi den kunskap som behövs för att lösa dina problem. Vår metod bygger på teknisk kompetens, erfarenhet och engagemang. Dessutom bryter vi gärna mönstret och tänker nytt och annorlunda. På så vis kan vi erbjuda effektivare lösningar både på nya och gamla problem. Det är alltid våra kunder som avgör om vi håller vad vi lovar. Välkommen att testa oss du också. Det kan bli lösningen på dina problem ex. Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Armatec - Göteborg Armatec - Malmö Armatec - Stockholm Armatec - Örebro Box Göteborg Östra Farmvägen 15B Vretenborgsvägen 20 Boställsvägen 7 Besöksadress: A. Odhners gata Västra Frölunda Malmö Hägersten Örebro Telefon: Fax: Telefon: Fax: Telefon: Fax: Telefon: Fax: info@armatec.se info@armatec.se info@armatec.se info@armatec.se armatec.se Solutions for...
