DIG IN TO Administration av nätverk- och serverutrustning

Transkript

1 DIG IN TO Administration av nätverk- och serverutrustning

2 CCNA Dokumentering 2.- Cisco Router och switch samt IOS 3.- Grundkonfigurationer 4.- Routing och Ethernet 5.- Routing classful och classless 6.- Dynamisk routing 7.- Distansvektor routingprotokoll uppdateringsteknik 8.- Routing loppar 9.- Routing-protokoll RIP, RIPv1vs RIPv EIGRP 11.- VLAN

3 Agenda EIGRP grunder EIGRP meddelandeformat Protocol Dependet Modules PDM Reliable Transport Protocol RTP EIGRP packet typer Autonoma system och process ID EIGRP konfiguration med "wildcard mask" 3

4 Agenda Granskning av vägvalstabellen EIGRP metric beräkning DUAL begrepp: Successor feasible successor feasible distans reported distans feasible condition DUAL Finite State Machine Topologitabellens innehåll Automatisk summering och manuellt summering 4

5 Administration av nätverks- och serverutrustning EIGRP grunder

6 Enhanced Interior Gateway Routing Protocol EIGRP är ett distansvektor classless routingprotokoll som släpptes 1992 med IOS 9,21. EIGRP är en förbättring av Cisco IGRP (Interiör Gateway Routing Protocol). Även om EIGRP kan agera som en link-state routingprotokoll är EIGRP fortfarande ett distansvektor routingprotokoll. 6

7 EIGRP - algoritm DUAL garanterar loop-fria route och backup route i hela routing-domänen. Liksom RIPv2 kan EIGRP arbeta med classful eller classless routing beteende. Automatisk summering är fortfarande classful, men den kan inaktiveras så att IP-adresserna kan summeras manuellt med hjälp av lämpliga kommando. 7

8 IGRP grunden för EIGRP Ciscos egen utvecklat routingprotokoll IGRP släptes Syftet var att övervinna RIPv1 begränsningar exempelvis stöd för VLSM och discontiguos nätverk. IGRP och sedan EIGRP använder andra mätmetoder för routingvägval som: Bandbredd (bandwidth, default) Fördröjning (delay, default) Tillförlitlighet (reliability) Belastning (load) 8

9 EIGRP grunder - Algoritm Distansvektor routingprotokoll använder någon variant av Bellman-Ford eller Ford-Fulkerson algoritm. RIP och IGRP inaktiverar enskilda route när dem inte uppdateras efter en viss tid, regelbundna uppdateringar. EIGRP använder ett enkelt Hello protokoll för att övervaka anslutningsstatus med sina närliggande grannar. Endast ändringar i routing-informationen orsakar en uppdatering av routing-information. 9

10 EIGRP grunder - vägval RIP och IGRP har endast bästa vägen till en destination Om vägen blir otillgänglig väntar routern för en uppdatering. EIGRP med DUAL söker för en reservväg i topologi-tabellen, som är helt separerat från vägvalstabellen. Topologitabellen innehåller både, den bästa vägen och eventuella lopp-fria backup vägar. När alternativa route inte finns i EIGRP databas, utför DUAL en sökningsprocess (Network Discovery). 10

11 EIGRP grunder - konvergens RIP och IGRP mekanismer (timers) mot routing-loopar orsakar i själva verket långa konvergenstider. EIGRP använder istället loop-fria vägar som hanteras i ett sammansatt beräkningssystem bland EIGRP-routrar. EIGRP konvergerar mycket snabbare än RIP/IGRP. Liksom OSPF använder EIGRP en topologiöversikt där backup vägar registreras. EIGRP ersätter felande vägar med en av de bästa backup vägar. 11

12 EIGRP meddelandeformat EIGRP meddelande inkapslad i ett IP-paket. Datafält kallas Type/Length/Values Types eller TLV. Update, Query, Replay, Hello General (k-values) Internal Routes (dly, bw, load, rel,mtu, mm) External Routes (orig router, as, ext. metric, mm) 12

13 EIGRP meddelandeformat EIGRP paketets "header" inkluderar pakettyp och ett tilldelat numret för ett specifik autonomt system (AS). IGRP Header: Version 8 opcode 8 cheksum 16 flags 32 seq number 32 ack number 32 as number 32 TLV Opcode: 1-update 2-request 3-query 4-reply 5-hello 13

14 EIGRP meddelandeformat I paketets "IP header" är protokollfältet satt till 88 (EIGRP) och destinationsadressen på EIGRP inkapslas "direkt" i IP och inte via TCP eller UDP Inom IP identifieras EIGRP med protokollnummer 88 14

15 EIGRP meddelandeformat I Ethernet ram "header", finns destinationens MAC-adressen som även är en multicast-adress: E A. Reserverade av IANA E E-7F-FF-FF EIGRP använder E A En multicast IP adress och en multicast MAC adress paras ihop i de sista 23 bitar och får samma värde. 15

16 EIGRP packet "header" Opcode anger EIGRP pakettypen: update (1), Query (3), Reply (4), och Hello (5). Den AS nummer anger EIGRP routingprocess. Till skillnad från RIP kan Cisco-routrar köra flera instanser av EIGRP. 16

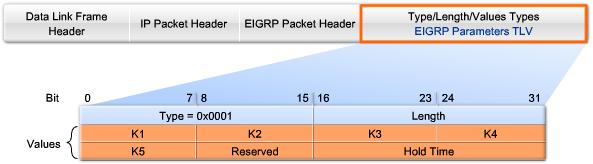

17 TLV: EIGRP parameters EIGRP parametrar innehåller värden för sin sammanställda metric. Värdena betecknas som K1, K2, K3, K4 och K5. Default, bandwidth (K1) och delay (K3). De övriga K-värden är satta till noll. Hold Time är den tid en EIGRP router får vänta innan den annonserar att en viss routern har gått ner. 17

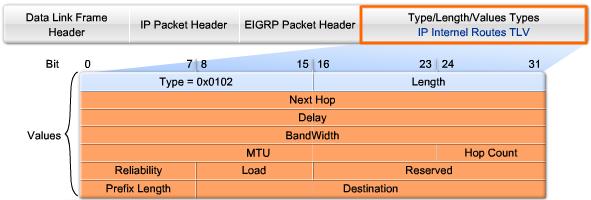

18 TLV: IP internal IP Internal annonsera EIGRP vägar inom ett AS Delay beräknas som summan av förseningar från källa till destination i enheter per 10 mikrosekunder. BandWidth är den lägsta konfigurerade bandbredden hos någon gränssnitt längs vägen mellan sändare och mottagare. MTU värden är den minimala paketstorleken genom vägar fram till destinationsnätverk. 18

19 TLV: IP internal Nätmasken anges som prefixlängd. Destination fältet anger destinations IP, nätverksdelen. Adressen /16 lagras som 16 nät-bitar (10.1) resterande antal bitar sätts till noll. Adressen /27 är större än 24 bitar och därför utökas fältet med 32 bitar till. 19

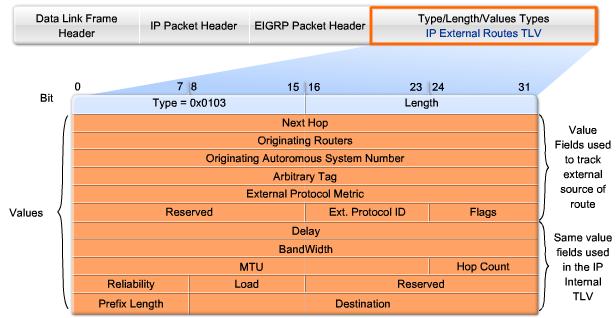

20 TLV: IP External IP external meddelande används när externa vägar importeras till EIGRP routingprocessen. Observera att de inkluderas fälten till IP intern TLV. 20

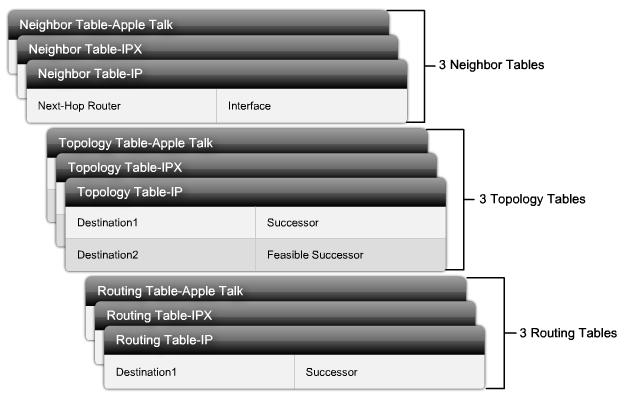

21 Protocol Dependent Modules (PDM) EIGRP har förmågan att samspela med flera olika routingprotokoll, inklusive IP, IPX och AppleTalk. EIGRP använder PDM, en samling av moduler 21

22 Administration av nätverks- och serverutrustning EIGRP RTP och Packettyper

23 Reliable Transport Protocol - RTP EIGRP var utformad som ett oberoende nätverksskikt routingprotokoll, och därför kan EIGRP inte använda UDP eller TCP. RTP används för tillförlitliga eller otillförlitliga paketleverans och paketmottagning. RTP kan skicka paket som en unicast eller multicast. Multicast EIGRP paket använder reserverade multicast-adress EIGRP 23

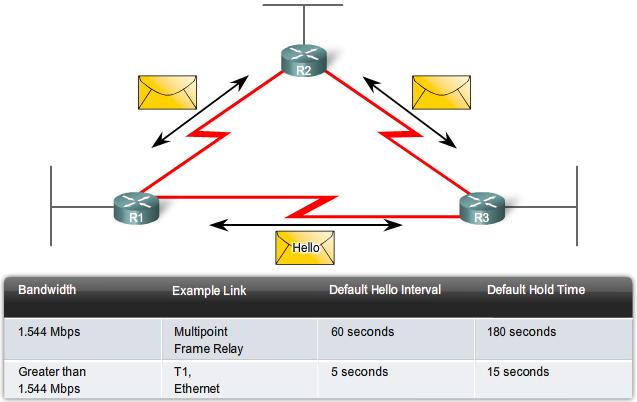

24 RTP och EIGRP packet typer - Hello Innan EIGRP paket kan utbytas mellan närbelägna routrar måste EIGRP upptäcka först sina EIGRP grannar. Därefter etablerar routrar adjacencies med hjälp av Hellopaket. Normalt skickas ut Hello-paket var 5:e sekund. Men för multipoint none-broadcast Multiaccess Networks (NBMA) såsom X.25, Frame Relay och ATM gränssnitt var 60: e sekund (unicast). 24

25 RTP och EIGRP packet typer - Hello Hold Time är den maximala tid en router väntar för nästa inkommande Hello-paket från en viss granne innan grannen förklaras oåtkomlig. Som default är hålltiden tre gånger Hello intervallet. Om tiden går ut kommer DUAL att söka efter en ny route genom att skicka ut Query-paket till grannar. Default Hold Time: 60 x 3 = 180 sek. 5 x 3 = 15 sek. 25

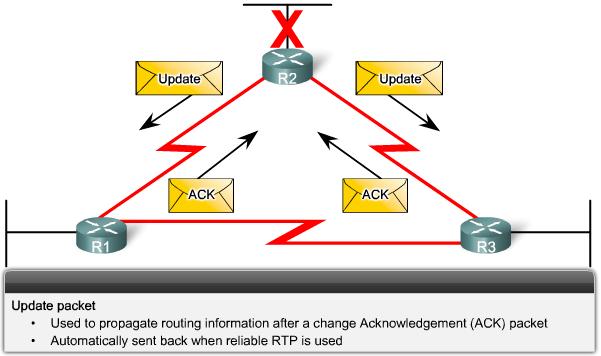

26 RTP och EIGRP packet typer - Update Update paket används vid tillförlitligleverans via RTP för att propagera routinginformation. EIGRP uppdateringar skickas endast vid behov via multicast eller unicast. Uppdateringar innehåller endast ändringar i routing information. R1 och R3 svarar med ett acknowledgement (unicast) 26

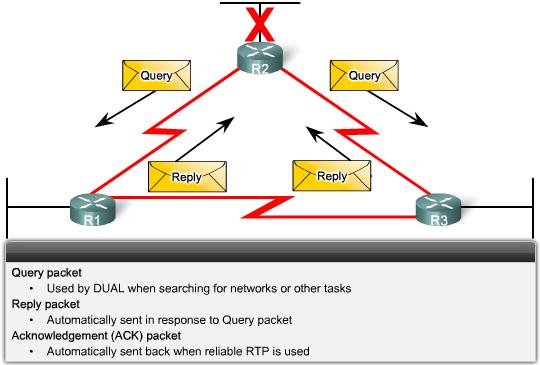

27 RTP och EIGRP packet typer Query och Replay Query paket används av DUAL vid sökande efter nätverk och annat. R2 skickar ut Query paket (multicast) till alla närbelägna EIGRP routrar och söker alternativa route. Eftersom Query paket använder tillförlitligleverans måste den mottagande routern returnera ett Reply paket (unicast). 27

28 EIGRP Bounded uppdateringar EIGRP använder termen partial eller bounded för sina uppdateringspaket varje gång en metric ändrar. EIGRP skickar dessa uppdateringar, i stället för att skicka hela innehållet i vägvalstabellen. Termen "bounded" hänvisar till spridning av partiella uppdateringar endast till de routrar som påverkas av en ruttens ändring. 28

29 Grunden om algoritmen DUAL EIGRP använder hold-down timer och Split horizon för att förhindra routing loopar, men på ett annorlunda sätt med hjälp av algoritmen DUAL. DUAL-algoritmen utför matematiska beräkningar för att få ut loop-fria route och dess backup route i varje ögonblick. Det underlättar att ändringar synkroniseras och därmed konvergerar nätet snabbare än med andra routingprotokoll. 29

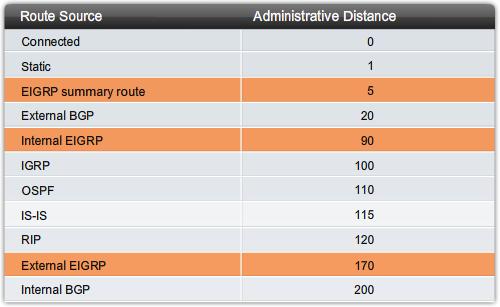

30 Administrativ distans EIGRP har en standard administrativa avstånd 90 för interna route och 170 för route som importeras från externa källor, till exempel default route. Jämfört med andra Interior Gateway Protocol (IGP), har EIGRP den lägsta administrativa avstånd. 30

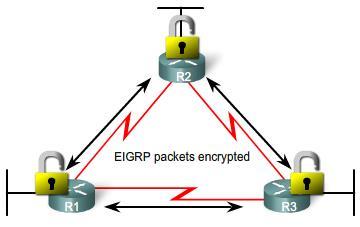

31 Autentisering Liksom andra routingprotokoll, kan EIGRP konfigureras för autentisering och kryptering. RIPv2, EIGRP, OSPF, IS-IS, och BGP kan alla konfigureras att kryptera och autentisera sina routinginformation. Autentisering garanterar att routrar endast kommer att acceptera routing information från routrar som har konfigurerats med samma lösenord eller autentiseringsinformation. 31

32 EIGRP nätverkstopologi En ISP-router har tillagts. Observera att både R1 och R2 routrar har delnät classful B nätverk /16. EIGRP summerar automatiskt till classful, liknande RIP. ISP-routern existerar inte fysiskt i våra konfigurationer. Kopplingen mellan R2 och ISP representeras med en loopback-interface på routern R2. 32

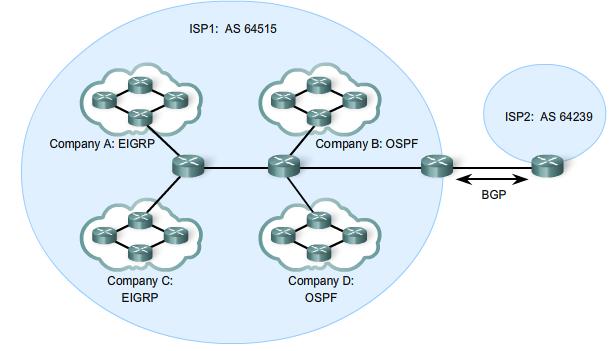

33 Autonomous system (AS) Ett autonomt system (AS) är en gruppering av nätverk under ett gemensamt administration och routing-strategi. I figuren, företag A, B, C och D är alla under den administrativa kontrollen av ISP1 som fått AS numret

34 Autonomous system (AS) - frågor Vem tilldelar och beskriver riktlinjerna för autonoma system? Internet Numbers Authority (IANA) i RFC Den lokala RIR ansvarar för tilldelning av AS-nummer till organisationer som är under den regionala administration. Är AS-nummer 16 eller 32 bitar? 16-bitars fram till år 2007, från 0 till Nu är den 32- bitars. Vem behöver ett autonomt system nummer? Vanligtvis Internetleverantörer och stora organisationer som kopplas till varandra med respektive AS-nummer. Dessa tjänsteleverantörer och andra stora organisationer använder "exterior gateway routing protocol" liksom Protocol Border Gateway eller BGP, för att propagera routing information mellan autonoma system. 34

35 AS och processidentifikation Routing instanser identifieras som processer med respektive ID-nummer. Både EIGRP och OSPF använder en process-id. AS-nummer och process-id nummer är inte associerade med varandra även om de har samma namn vid konfigurationer. Router (config) # router eigrp <AS-nummer> Router (config) # router eigrp 1 För att etablera adjacencies med grannar kräver EIGRP att alla routrar har samma process-id. 35

36 Administration av nätverks- och serverutrustning EIGRP Konfigurationer

37 EIGRP konfiguration Följande kommando körs i routerkonfigurationsläge för att aktivera EIGRP. När EIGRP konfigureras på R2 upptäcker denna router närbelägna EIGRP routrar och därför skickar DUAL ett meddelande till konsolen om att en ny relation har etablerats. Process-ID 37

38 EIGRP Wildcard mask Som default, när kommandot network tillsammans med en classful nätadress används, aktiveras EIGRP för alla gränssnitt som tillhör den nätverksadressen på en vis routern. Det kan dock finnas tillfällen då nätverksadministratören inte vill inkludera alla delnät, utan endast en av dem. Vad göra? Man använder "wildcard-mask", exempelvis: R2(config-router)# network Vissa IOS-versioner tilllåter konfigurationen nedan, men intern konverteras inmatade värden till wildcard-mask. R2(config-router)# network

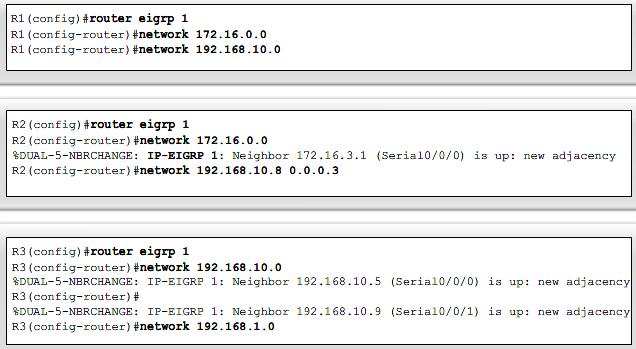

39 EIGRP konfiguration Bilden illustrerar routrarnas konfigurationer när relationer skapas (adjacencies) mellan de routrar som kör EIGRP. Observera att nätverksadresserna har aggregerats. Loopback är ett virtuellt interface. 39

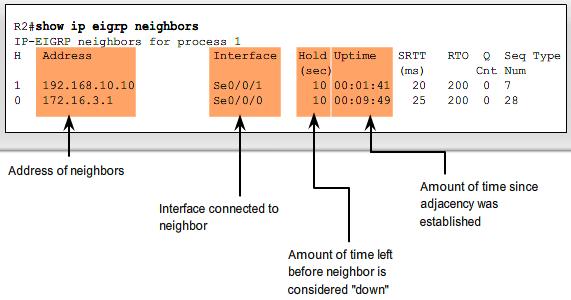

40 EIGRP konfigurations verifierande Adjacencies etableras före uppdateringar. Använd show ip eigrp neighbors eller show ip protocols kommandon för att verifiera vilka adjacencies har etablerats. Används av RTP Tar emot hello-paket Återställs hellox3 (5x3=15 sec) 0 = grannen inte åtkomligt 40

41 Granskning av routing-tabell Ett annat sätt att verifiera utförda konfigurationer är att använda show ip route kommandot. Som default summerar EIGRP route automatiskt till classful, därmed inte alltid som man har önskat sig. Men funktionen kan inaktiveras precis som vi gjorde i RIPv2. no auto-summary 41

42 Granskning av routing-tabell R2 visar två summerade route associerat till interface Null / /16 Icke matchande uppdateringar tas genom att skicka till ett icke existerande interface. Advertisement purposes 42

43 Granskning av routing-tabell EIGRP automatiskt inkluderar en null0 summerad route som en child route. Om båda av följande förutsättningar förekommer: Det finns minst ett delnät som har registrerats via EIGRP. Automatisk summering är aktiverad. De innebär att null0 gränssnittet försvinner om automatisk summering inaktiveras. 43

44 Granskning av routing-tabell Om ett paket inte matchar med någon av de nivå 2 child route då skickas paketet till null0 gränssnittet och där försvinner paketet. Med andra ord om paketets IP adress matchar med en nivå 1 parent route men inte med någon child route skickas paketet till null0! Var är Null0 gränssnittet? 44

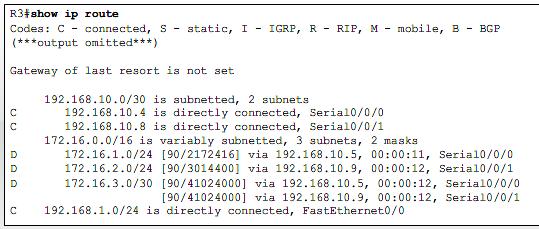

45 Granskning av routing-tabell Vägvalstabellen för R3 visar att både R1 och R2 summerar automatiskt /16 nätet och skickar ut route till R3. R1 och R2 förhindras nu att annonsera egna enskilda subnät just på grund av den automatisk summering. Notera också att R3 får två lika route för /16 från R1 och R2. Deras metric har samma värde och det kan ställa till. Konfigurera EIGRP och verifiera PKA

46 Administration av nätverks- och serverutrustning EIGRP metric

47 EIGRP Metric beräkning EIGRP använder olika k-värden i sitt sammansatta mätmetoden för att avgöra valet av bästa route. Metric avgör valet av den bästa route till ett nätverk. DUAL använder följande k-värden: 47

48 Verifiering av K-värden Kommandot show ip protocol verifierar K-värdena. Observera att K-värdena på R1 är uppsatta till default värden. 48

49 EIGRP metric Bandwidth (K1) R1#show ip interface s0/0/0 visar k-värde för bandwidth och delay som används i den sammansatta metric på den seriella 0/0/0 interfacet. Bandwidth 1544 Kbit är ett statiskt värde för de flesta seriella länkar. Men inte alltid, kontrollera det med kommandot:show interface. Du kan modifiera bandbredden med rätt kommando, men du modifierar inte den fysisk bandbredden. R1(config-if)# bandwidth 64 49

50 EIGRP metric Load (K2) Belastning (load) återspeglar mängden trafik genom en länk. Värdet mäts dynamiskt inom intervallet 0 till 255 och det uttrycks som en fraktion av /255 = 0,4 % trafik sändning och mottagning. Ett lägre belastningsvärde är önskvärt. 1 interfacet är ledigt 255 interfacet är upptagen utgående inkommande 50

51 EIGRP metric Delay (K3) Delay är ett mått på den tid det tar för ett paket att färdas genom en route till ett nätverk. Värdet anges i tiotal mikrosekunder. Den är statisk och baseras på den typ av länk interfacet är anslutet till. Värdet kan ändras med rätt kommando. 10 till µsek. 51

52 EIGRP metric Reliability (K4) Reliability är ett mått på sannolikheten att en länk kommer att fela eller på hur ofta länken har felat. Det beräknas dynamiskt inom intervallet 0 till 255. Det uttrycks som en fraktion av ju högre värde, desto mer tillförlitlig är en länk. Så skulle 255/255 vara 100 % tillförlitlig, medan en länk på 234/255 skulle vara 91,8 %. 52

53 EIGRP metric MTU (K5) Maximum Transmission Unit inkluderas i routinguppdateringar MTU ingår inte i Metric beräkning. EIGRP stödjer lastbalansering i form av Equal costs paths med default värde satt till 4 och alternativ till maxvärde 6 Unequal costs Kommandot maximum-paths ändrar antal önskad antal involverade route. 53

54 EIGRP Metric beräkning Formeln kan förenklats efterson K1 och K3 är satt till 1 och resterande till noll. K1 bw, K2 load, K3 delay, K4 Rel Med den lägsta bandwidth och fördröjningstiden delay för alla utgående interface som en route använder kan EIGRP, via DUAL och dess kalkylering, bestämma Metric. BW=( /lägsta bandredd)*256 (kbps) DLY=(totalt frödröljning/10)*256 (mikrosekunder) EIGRPmetric EIGRPmetric EIGRPmetric EIGRPmetric 256 ( K 256* ( K (1* BW BW ) * BW ) ( K 1* DLY ) 256( BW * LeastBandwidth K2 * BW 256 L 3 * DLY ) ( K DLY ) cumulativedelay 3 K5 * DLY ) * R K 4 54

55 EIGRP Metric beräkning R2 vägvalstabellen visar att vägen till /24 har en EIGRP metric av HUR? 55

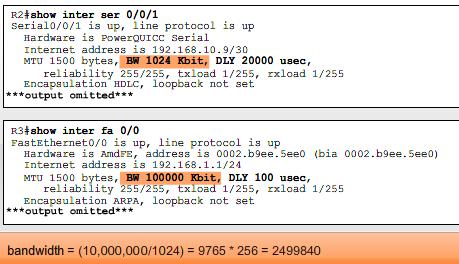

56 Bandbredd kalkylering EIGRP använder den långsammaste bandbredd i sina metric uträkningar. I exemplet är 1024 kbps. BW= /1024*256=9765,625*256=9765*256= R2 metric=

57 Delay och Metric kalkylering EIGRP använder den ackumulerade summan av fördröjning av alla deltagande gränssnitt. Serial 0/0/1 på R2 har en fördröjning på mikrosekunder, medan FastEthernet 0/0 på R3 har en fördröjning på 100 mikrosekunder. DLY=((20000/10) + (100/10))*256=2010*256= EIGRP metric= BW+DLY= = Undersök metric kalkylering PKA

58 EIGRP Metric beräkning exempel R1 tar emot en routing-uppdatering från R3 där inkluderas BW = kbps, Delay = 100 µsekunder. R1 s0/0/1 är inställt BW = 1544 kbps och Delay = µsekunder. Beräkna dess metric 10^7 minimum BW > 1544 kbps 100/10 = 10 µsek /10 = 2000 µsek. EIGRPmetric 10 min 7 (10 D 2000) D * min

59 Administration av nätverks- och serverutrustning EIGRP DUAL algoritm

60 DUAL begrepp Hur bestämmer DUAL den bästa loop-fri route och loop-fria backup route? DUAL använder flera komponenter: Successor Feasible Distance (FD) Feasible Successor (FS) Reported Distance (RD) or Advertised Distance (AD) Feasible Condition or Feasibility Condition (FC) Flera begrepp som är svårt att översätta och behålla originellt innebörd och därför gör jag en liknelse. Flera routrar tävlar om att bli den som har bästa route till en specifik destination. Den som vinner är en successor och inget annat, den som kommer andra bäst är en reserv i fall den bästa försvinner. 60

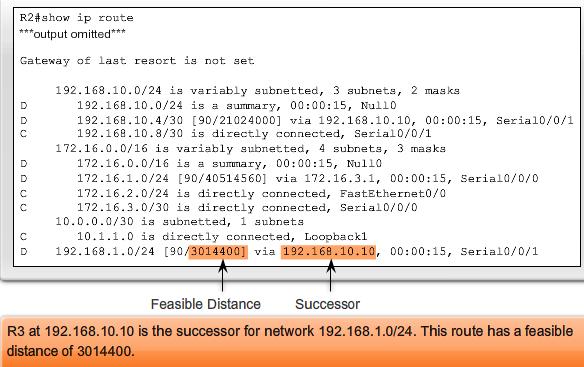

61 DUAL begrepp successor R2 visar att route mot på R3 är successor för nätet /24, med en uppskattad distans på En successor är en angränsande router som har den minst kostsamma route till en destination. R2 har nu en feasible distans på

62 Feasible successor En feasible successor (FS) är en router som har en loop-fri route till samma nätverk som en successor har. Är R1 en feasible successor för nätet /24? En feasible successor måste tillfredställa den feasible condition. R2 62

63 Feasible condition Den feasible contidion (FC) uppfylls när en router (feasible successor) redovisar en distans som är mindre än mottagarens FD. När en router skickar ut sin feasible distance och tas emot av en annan router blir den feasible distance en Reported Distance (RD). R2 har FD = R3 har varit successor R3 skickar till R1 en uppdatering FD = R1 skickar till R2 en uppdatering RD = RD= < FD=

64 Reported distance R2 undersöker den rapporterade distansen från R1. Eftersom den rapporterade distans(rd) är mindre än den feasible distans på R2 tillfredsställer R1 den Feasible condition. R1 har blivit en feasible successor för /24 64

65 Succesor och Feasible successor EIGRP inkluderar i sin topologitabell (topologidatabas) alla successor feasible distance (FD) flera feasible successor (FS) rapporterade distans (RD). Successor Feasible 65

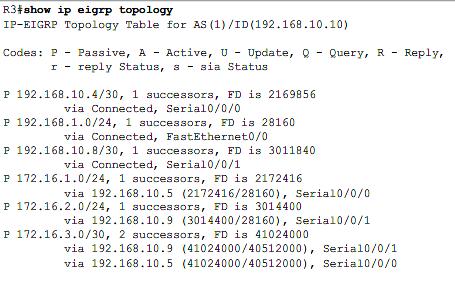

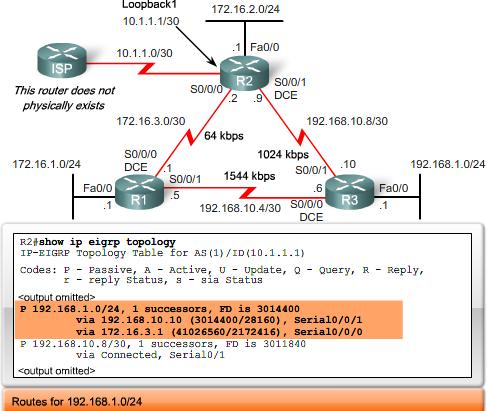

66 EIGRP Topologitabell Kommandot show ip eigrp topology visar en detaljerad beskrivning på en route, t. ex route till nätverk /24. Destination network Passive State Feasible Distance to the destination network Successors Successors Reported Distance A R3 Next-Hop address for successor Next-Hop address for Feasible successor Feasible Distance to the destination network Feasible Successor's Reported Distance 66

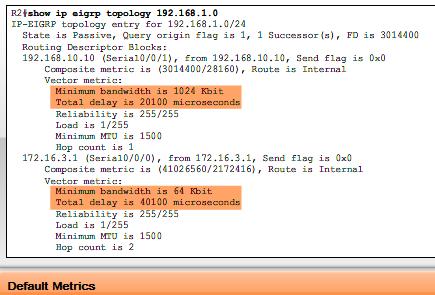

67 EIGRP topologi-tabell Kommandot show ip eigrp topologi <nät-ip-adress> visar detaljerad information om de olika mätvärden EIGRP använder för att räkna ut sin metric. Det visar också andra information och då är det bra att komma ihåg att endast bandwidth och delay ingår i metric kalkylering. 67

68 R1 routing-tabell R1 vägvalstabellen visar succesor till nätet /24 Successor är R3 via med en möjlig distans på

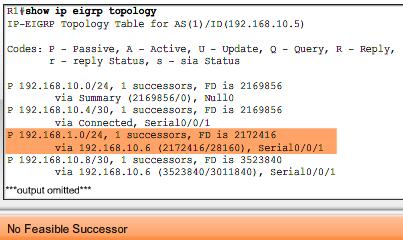

69 EIGRP topologi-tabell no F successor R1 topologitabellen visar endast en succesor till /24 och ingen backup route (feasible successor). Varför är inte R2 listad som en feasible successor? RD < FD EIGRP är en distansvektor routingprotokoll och har inte en komplett karta över nätet. 69

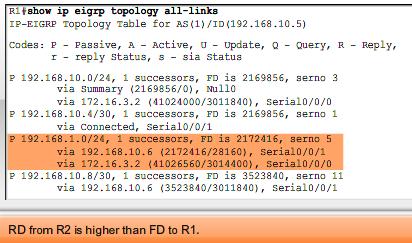

70 Topologitabell no F successor Kommandot show ip eigrp topologiy all-links visar alla möjliga route till ett nätverk. Varför är inte R2 listad som en feasible successor? RD < FD R2 RD R1 FD RD > FD 70

71 DUAL Finite State Machine Kärnan till EIGRP är DUAL med sina matematiska egenskaper för att beräkna och jämföra route. Det verkliga namnet på denna teknik är DUAL Finite State Machine (FSM). Egentligen en abstrakt maskin som beskriver egna funktioner. 71

72 DUAL Finite State Machine R2 använder för närvarande R3 som successor till /24. Dessutom listas R1 som feasible successor. Låt oss se vad som händer när vi simulerar ett fel på kopplingen mellan R2 och R3. 72

73 DUAL Finite State Machine På R2 stängs av s0/0/1 och brytts av kommunikationen med R3. En successor har slutat att fungera! När en länk går ner genererar DUAL aktiviteter som uppdatering av routing-tabell, söker och eventuellt hittar nya backup route. 73

74 Automatisk summering EIGRP summerar IP adresser till classful format. Detta kan konstateras i R3 vägvalstabellen nedan. R3 känner inte till andra nät som /24, 172,16,2.0/24, och /24 just på grund av att R2 och R1 summerar adresserna till /16. Denna funktion kan slås av med kommandot no auto-summary. 74

75 Automatisk summering R3 vägvalstabellen visar nu alla nät. R3 topologitabellen listar nu två successor till nätet /24, varför? 75

76 Automatisk summering R3 vägvalstabellen visar nu alla nät. R3 topologitabellen listar nu två successor till nätet /24, varför? 76

77 Automatisk summering Att inaktivera den automatiska summering kan generera andra oönskade situationer exempelvis vid lastbalansering. Som default använder EIGRP länken med den långsammaste bandbredd vid beräkning av den sammansatta metric. R3 listar två route med samma metric till nätet /24. Varför? Även om dessa länkar är olika snabba deras beräkning resulterar i samma metric och därför är de jämlika för R3. Långsammast Snabbast 77

78 Manuellt summering EIGRP kan konfigureras för rutt summering oavsett om den automatiska funktionen är igång eller inte. Eftersom EIGRP är ett classless routingprotokoll inkluderar denna nätmasken i routing uppdateringar. Det innebär att manuellt summerade route inkluderas i uppdateringar. Anta att vi installerar två nät till router R3 anslutna till loopbackinterface: /24 och /24. Sedan summerar vi adresserna och propageras med EIGRP. 78

79 Några kommando Manuell summering: Rx(config)# router eigrp 1 Rx(config-router)#no auto-summary Rx(config-if)#ip summary-address eigrp <ASnum> <NA> <nät> <AD> Statisk default route konfigurering: Rx(config)#ip route <interface> Rx(config)#router eigrp 1 Rx(config-router)#redistribute static Bandbreddens användning (default 50%): Rx(config-if)#ip bandwidth-percent eigrp <AS> <procent> Rx(config-if)#bandwidth 64 Hello intervall som kräver ändring också på hold timer: Rx(config-if)#ip hello-interval eigrp <AS> <sekunder> Rx(config-if)#ip hold-time eigrp <AS> <sekunder> 79

80 Några kommando EIGRP aktivering: Rx(config)# router eigrp <as-nummer> Rx(config-router)# network <IP-adress> EIGRP verifiering: Rx# show ip protocols Rx# show ip eigrp interfaces Rx# show ip eigrp neighbors Rx# show ip eigrp neighbors <int>/<asnum>/<static> Rx# show ip eigrp topology Rx# show ip eigrp topology <Asnum>/<ip-addres> <mask active all-links pending summary> Rx# show ip eigrp traffic EIGRP lastbalansering Rx(config)# router eigrp 1 Rx(config-router)# Variance 4 80

81 Sammanfattning Bakgrund och historia EIGRP är ett derivat av igrp EIGRP är en Cisco egenutvecklade distans vektor routingprotokoll släpptes 1994 EIGRP villkor och egenskaper EIGPR använder RTP för att sända och ta emot EIGRP paket EIGRP har 5 paket typ: Hello otillförlitlig, upptäcker nya grannar och etablerar relationer Update tillförlitlig, partiella och begränsad, snabb konvergens Acknowledgement tillförlitlig, unicast Query tillförlitlig, multicast, sökande av grannar Reply tillförlitlig, unicast, Stöder VLSM & CIDR 81

82 Sammanfattning Automatisk summering är igång som default. EIGRP summerar till classful adresser. Automatisk summering kan inaktiveras: no auto-summary EIGRP metric: bandwidth (default), delay (default), reliability, load. DUAL förhindrar routing loopar, välja successor och feasible successor, beräkna metric och välja bästa route till destination, lista ut reserv route baserad på beräknade distanser, sprida ut alternativa distanser till destinationer. Metric beräknas av DUAL så här: 1. Route med lägsta metric väljs som successor och den registreras i routing-tabell. 2. Route med näst lägsta metric väljs som feasible successor. Den måste ha lägre rapporterade distans till destinationen. Sedan registreras de i routing-tabell och i topologi-tabell. 82
