Grundläggande rou-ngteknik

Transkript

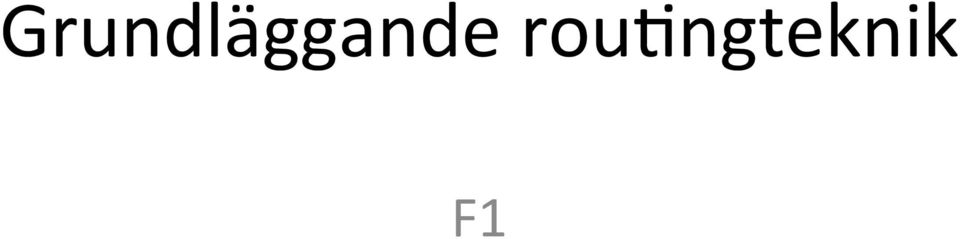

1 Grundläggande rou-ngteknik F1

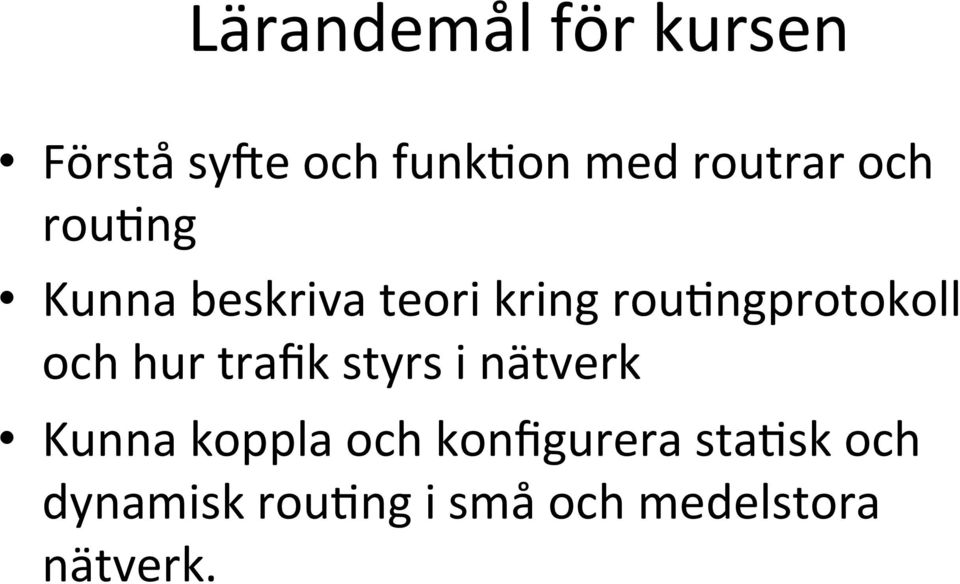

2 Lärandemål för kursen Förstå sy:e och funk-on med routrar och rou-ng Kunna beskriva teori kring rou-ngprotokoll och hur trafik styrs i nätverk Kunna koppla och konfigurera sta-sk och dynamisk rou-ng i små och medelstora nätverk.

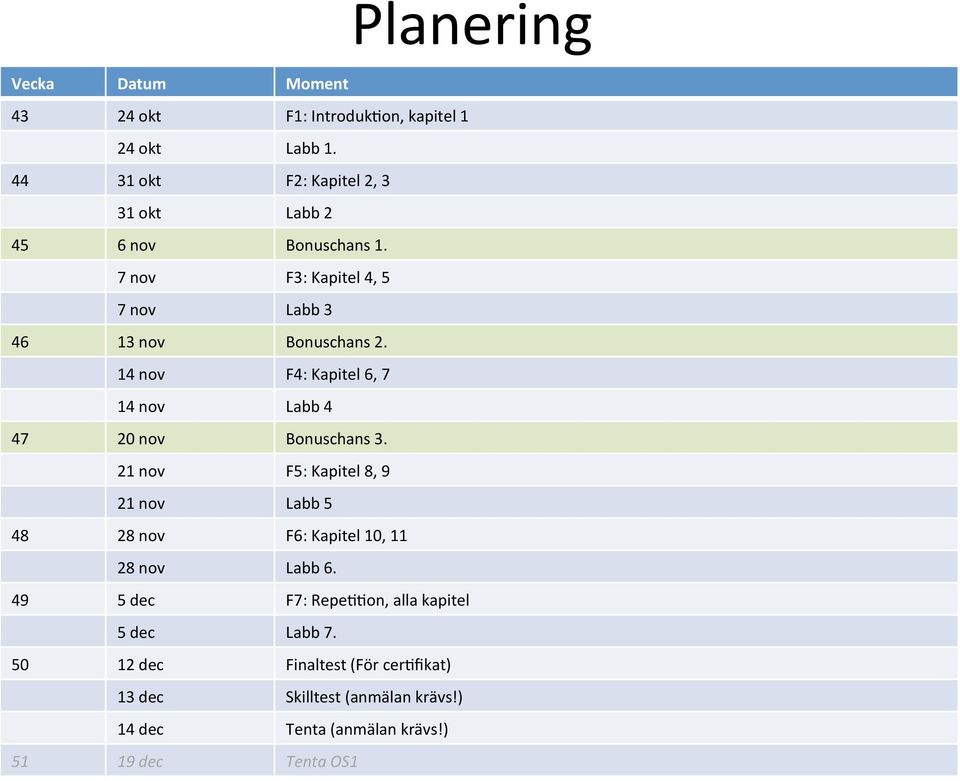

3 Planering Vecka Datum Moment okt F1: Introduk-on, kapitel 1 24 okt Labb okt F2: Kapitel 2, 3 31 okt Labb nov Bonuschans 1. 7 nov F3: Kapitel 4, 5 7 nov Labb nov Bonuschans nov F4: Kapitel 6, 7 14 nov Labb nov Bonuschans nov F5: Kapitel 8, 9 21 nov Labb nov F6: Kapitel 10, nov Labb dec F7: Repe--on, alla kapitel 5 dec Labb dec Finaltest (För cer-fikat) 13 dec Skilltest (anmälan krävs!) 14 dec Tenta (anmälan krävs!) dec Tenta OS1

4 Cisco Academy Network Fundamentals Rou-ng Protocols and Concepts LAN Switching and Wireless Accessing the WAN

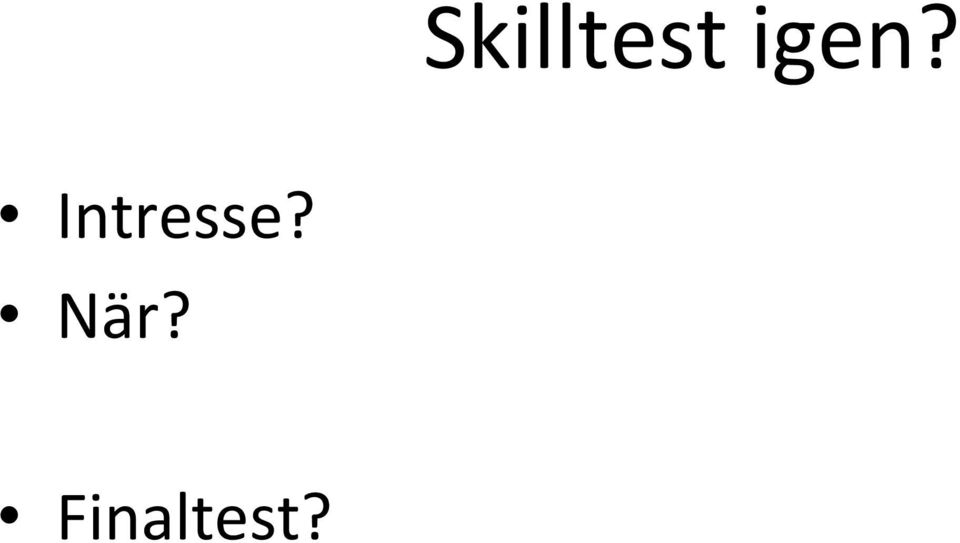

5 Skilltest igen? Intresse? När? Finaltest?

6 Kursmaterial Material från Cisco Academy Rou-ng Protocols and Concepts, CCNA Explora-on Companion Guide ISBN: / ISBN 13: Material finns online hap:// hap://cisco.netacad.net Labbhä:e 100 SEK

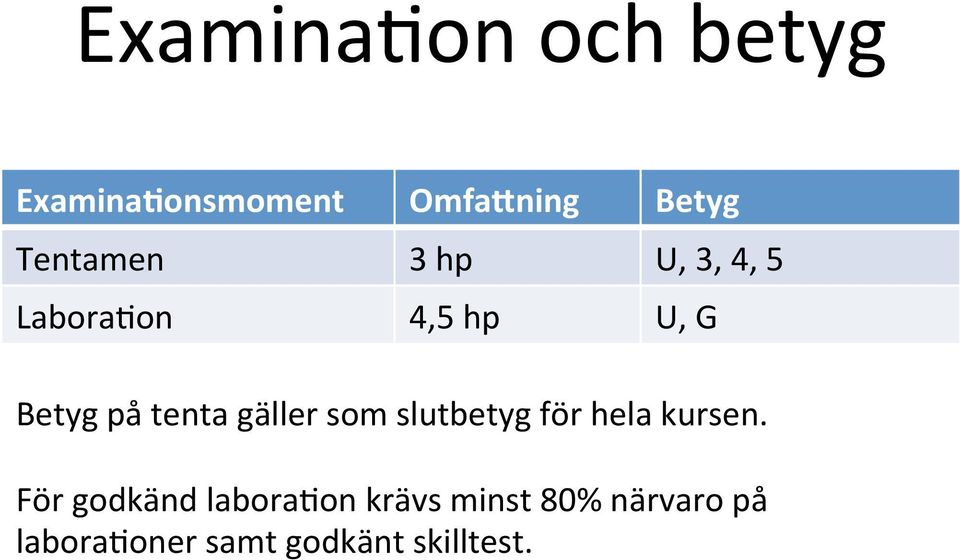

7 Examina-on och betyg Examina1onsmoment Omfa5ning Betyg Tentamen 3 hp U, 3, 4, 5 Labora-on 4,5 hp U, G Betyg på tenta gäller som slutbetyg för hela kursen. För godkänd labora-on krävs minst 80% närvaro på labora-oner samt godkänt skilltest.

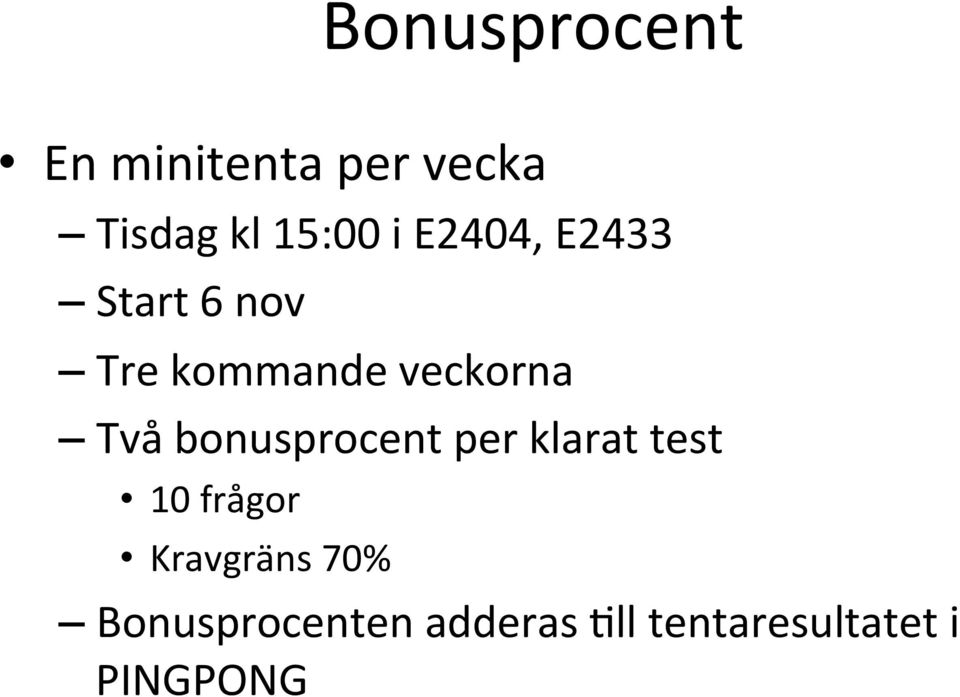

8 Bonusprocent En minitenta per vecka Tisdag kl 15:00 i E2404, E2433 Start 6 nov Tre kommande veckorna Två bonusprocent per klarat test 10 frågor Kravgräns 70% Bonusprocenten adderas -ll tentaresultatet i PINGPONG

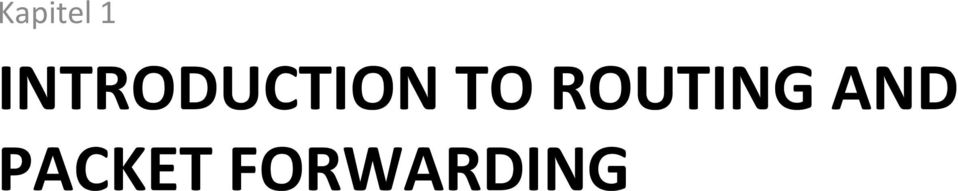

9 Kapitel 1 INTRODUCTION TO ROUTING AND PACKET FORWARDING

10 En router är en dator En router är en form av dator specialiserad på en specifik uppgi:: Styra trafik baserat på IP- adressen hos moaagaren. Deaa kallas rou-ng. En router har CPU, RAM, icke- flyk-gt minne, bussar osv precis som en vanlig dator Routrar har vanligen minst två anslutningar En anslutning -ll WAN En anslutning -ll LAN

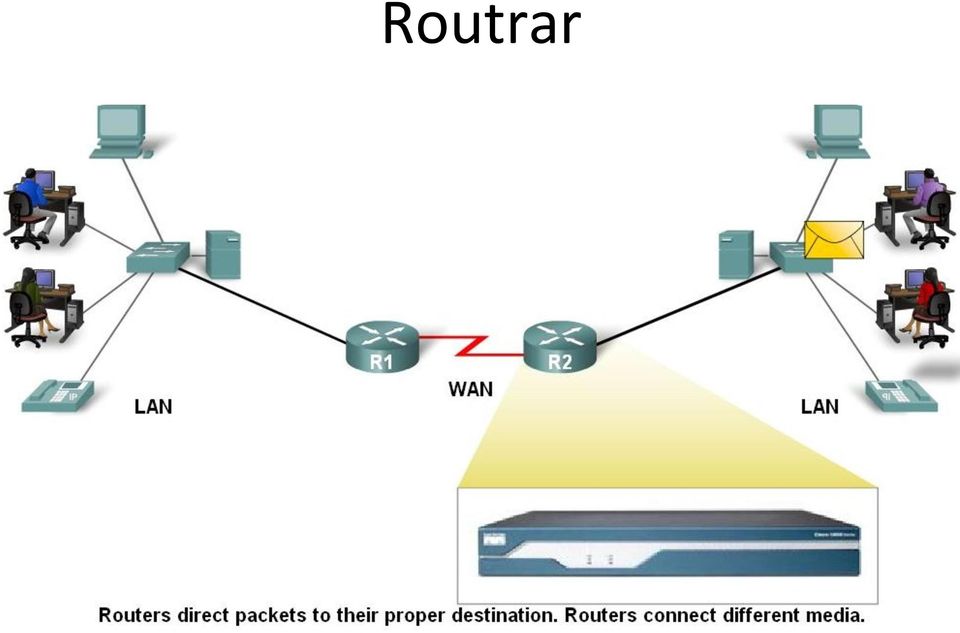

11 Routrar

12 Rou-ng R1#show ip route /30 is subnetted, 3 subnets O [110/2] via , 00:00:15, FastEthernet0/1 [110/2] via , 00:00:25, FastEthernet0/0 C is directly connected, FastEthernet0/1 C is directly connected, FastEthernet0/ /24 is subnetted, 2 subnets C is directly connected, FastEthernet1/0 O [110/2] via , 00:00:25, FastEthernet0/0 R1#

13 Routrar - minnen CPU exekverar instruk-oner RAM minne som lagrar rou-ngtabellen, konfigura-onen när den körs. RAM- minnet töms när routern stängs av. ROM Bootstrap so:ware. Används för aa starta routern, köra en diagnos på hårdvaran och ladda IOS. NVRAM Sparar konfigura-onsfilen Flashminne (o:a CF) sparar IOS

14 Routrar - interface Ethernet / Fast ethernet LAN. O:a RJ45. Har MAC- adress. Serial Interfaces WAN. I labbet: HSSI. Kan ha en MAC- adress. Management Console

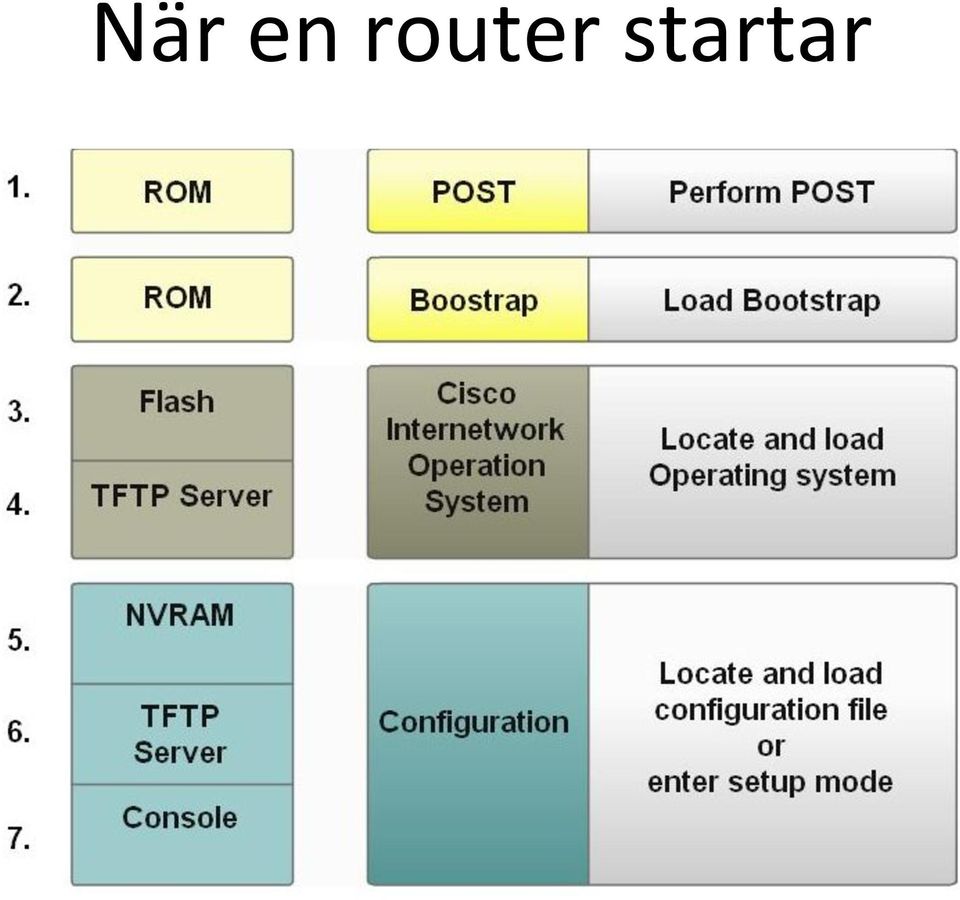

15 När en router startar

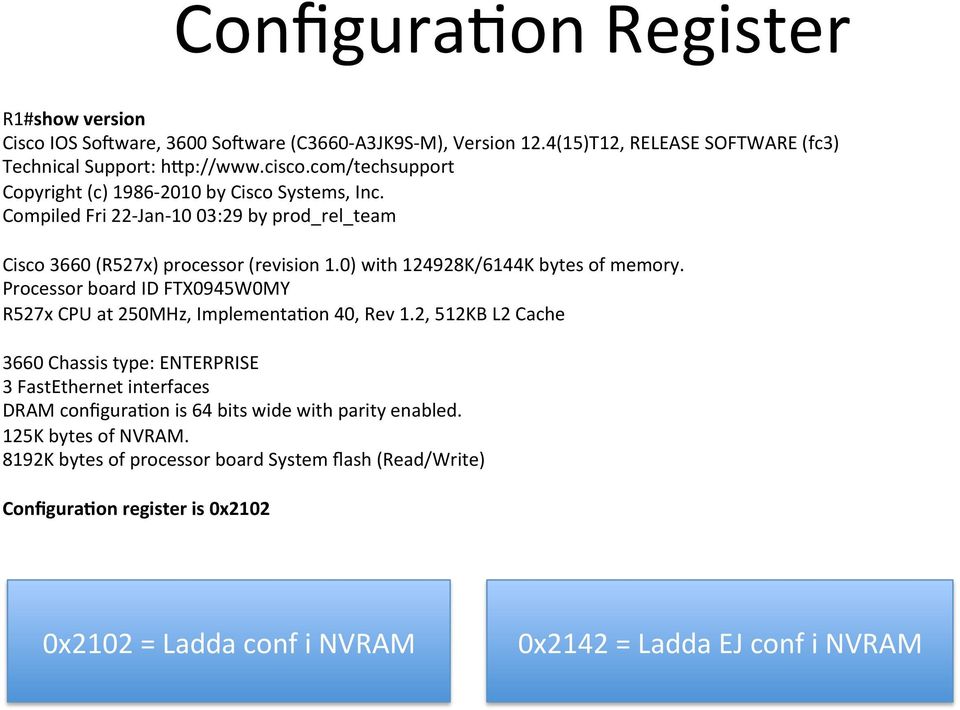

16 Configura-on Register R1#show version Cisco IOS So:ware, 3600 So:ware (C3660- A3JK9S- M), Version 12.4(15)T12, RELEASE SOFTWARE (fc3) Technical Support: hap:// Copyright (c) by Cisco Systems, Inc. Compiled Fri 22- Jan :29 by prod_rel_team Cisco 3660 (R527x) processor (revision 1.0) with K/6144K bytes of memory. Processor board ID FTX0945W0MY R527x CPU at 250MHz, Implementa-on 40, Rev 1.2, 512KB L2 Cache 3660 Chassis type: ENTERPRISE 3 FastEthernet interfaces DRAM configura-on is 64 bits wide with parity enabled. 125K bytes of NVRAM. 8192K bytes of processor board System flash (Read/Write) Configura1on register is 0x2102 0x2102 = Ladda conf i NVRAM 0x2142 = Ladda EJ conf i NVRAM

17 Rou-ng en lager- 3- process

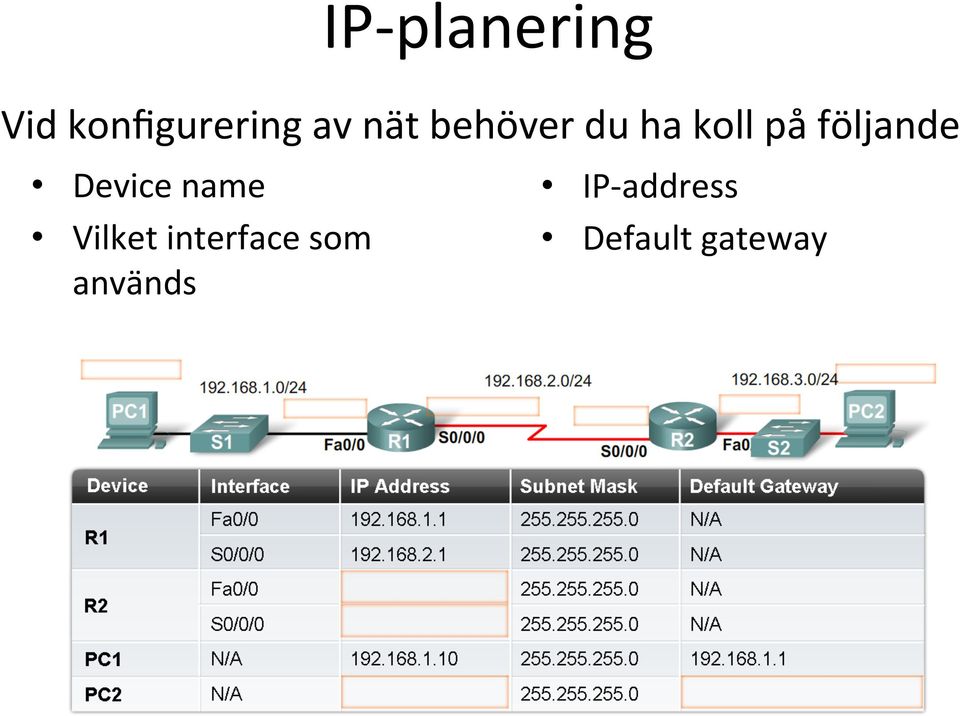

18 Device name Vilket interface som används IP- planering Vid konfigurering av nät behöver du ha koll på följande IP- address Default gateway

19 Hur och vad ska man confa? Basics Router name Passwords console vty, enable Interface IP- adresser Clock rate Descrip-on No shutdown Router> enable Router# configuration terminal Router(config)# hostname R1 R1(config)# line console 0 R1(config-line)# password sigge R1(config-line)# login R1(config-line)# exit R1(config)# line vty 0 15 R1(config-line)# password sigge R1(config-line)# login R1(config-line)# exit R1(config)# enable secret sigge R1(config)# interface s0/3/1 R1(config-if)# descr Link to R2 R1(config-if)# clock rate R1(config-if)# ip address R1(config-if)# no shutdown

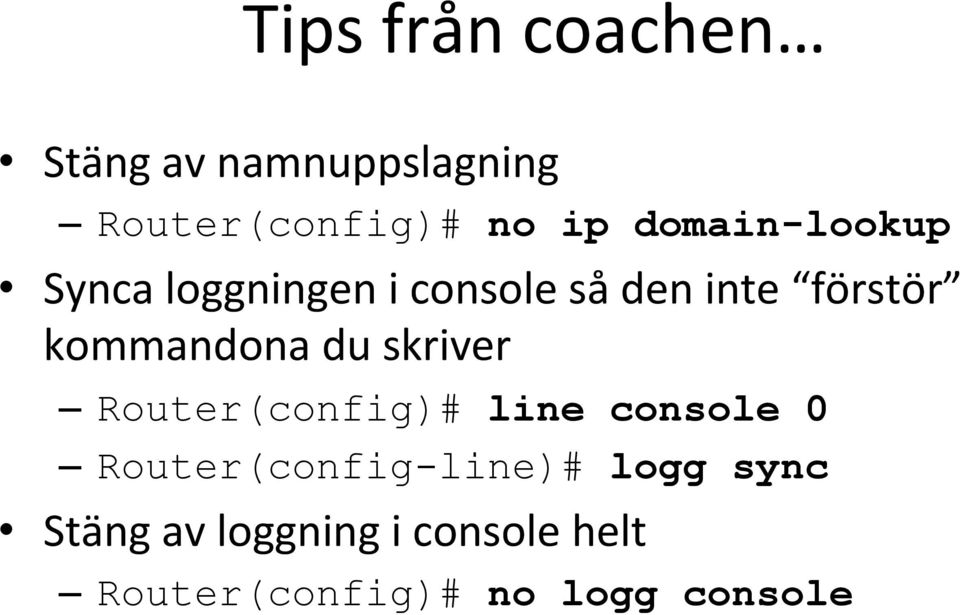

20 Tips från coachen Stäng av namnuppslagning Router(config)# no ip domain-lookup Synca loggningen i console så den inte förstör kommandona du skriver Router(config)# line console 0 Router(config-line)# logg sync Stäng av loggning i console helt Router(config)# no logg console

21 Kommandot show show running-config Visar konfigura-onen som körs just nu show startup-config Visar konfigura-onen som laddas in vid start show ip route Visar rou-ngtabellen. Om en router inte ser ea nät här kan den inte nå det. show ip int brief Sammanfaaad tabell över interface och dess conf

22 Vad är sta-sk rou-ng? Manuellt konfigurerad rou-ngtabell vid varje router i nätverket Används vid Mindre nät Nät som bara har en väg in/ut

23 Vad är dynamisk rou-ng? Rou-ngprotokoll meddelar andra routrar vilka IP- nät man kan nå. Därmed kan rou-ngtabellen uppdateras dynamiskt. Används vid Alla nät som inte är väldigt små och enkla När manuell konfigura-on inte är möjligt/lämpligt

24 Rou-ngtabellen

25 Tre grundläggande regler En router tar beslut u-från sin egen rou-ngtabell Rou-ngtabellerna kan se olika ut på olika routrar Rou-ngtabellen talar om hur du nåt ea mål men inte hur trafiken skall komma -llbaka från målet

26 Vad är intressant för en router?

27 Hur väljs bästa väg genom nätet? Man använder metric! En slags kostnad för aa gå en viss väg Lägre metric är bäare Olika rou-ngprotokoll räknar metric på olika säa. Man kan basera det på t.ex. Hop count Band width

28 Håll isär IP och MAC Frame Dest MAC Packet Source MAC Type Data FCS Source IP Dest. IP Other fields Data

29 Rou-ng in detail Steg

30 Rou-ng in detail steg 2 Source Mac 00-20

31 Rou-ng in detail steg 3 & 4 Steg 3? HDLC/PPP Använder ej MAC Steg 4
