Rutnät för uppfarts ytor med gräs finish.

Transkript

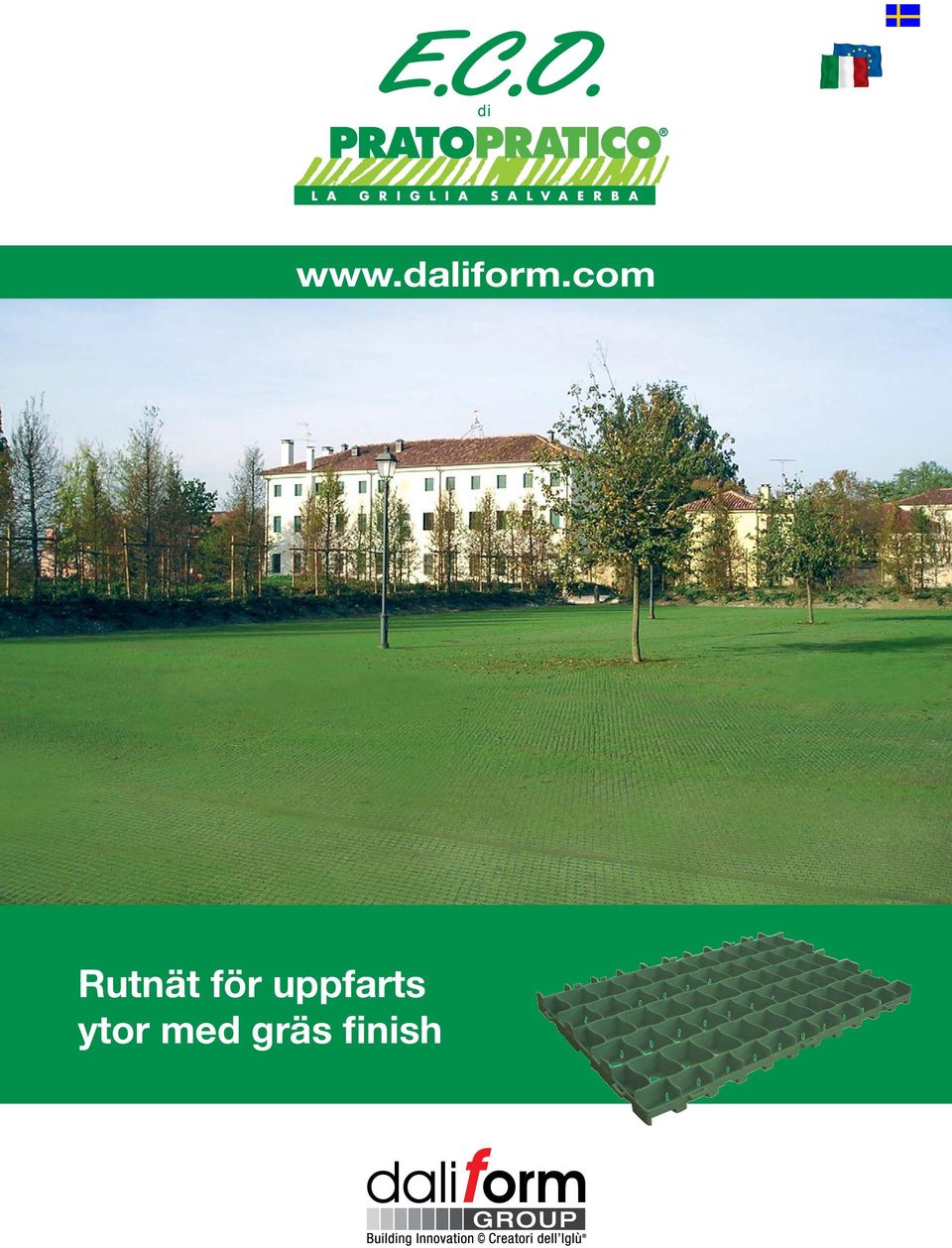

1 Rutnät för uppfarts ytor med gräs finish

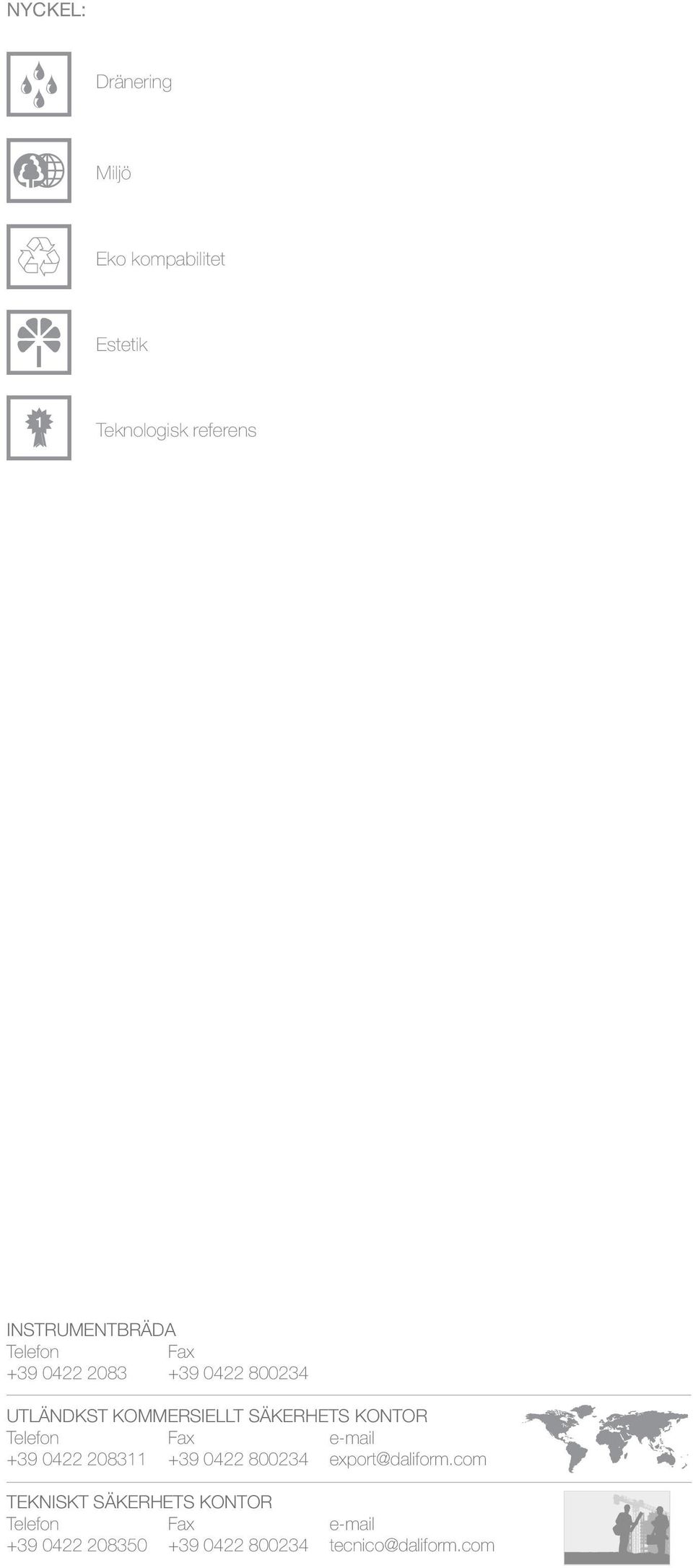

2 NYCKEL: Dränering Miljö Eko kompabilitet Estetik Teknologisk referens INSTRUMENTBRÄDA Telefon Fax UTLÄNDKST KOMMERSIELLT SÄKERHETS KONTOR Telefon Fax TEKNISKT SÄKERHETS KONTOR Telefon Fax

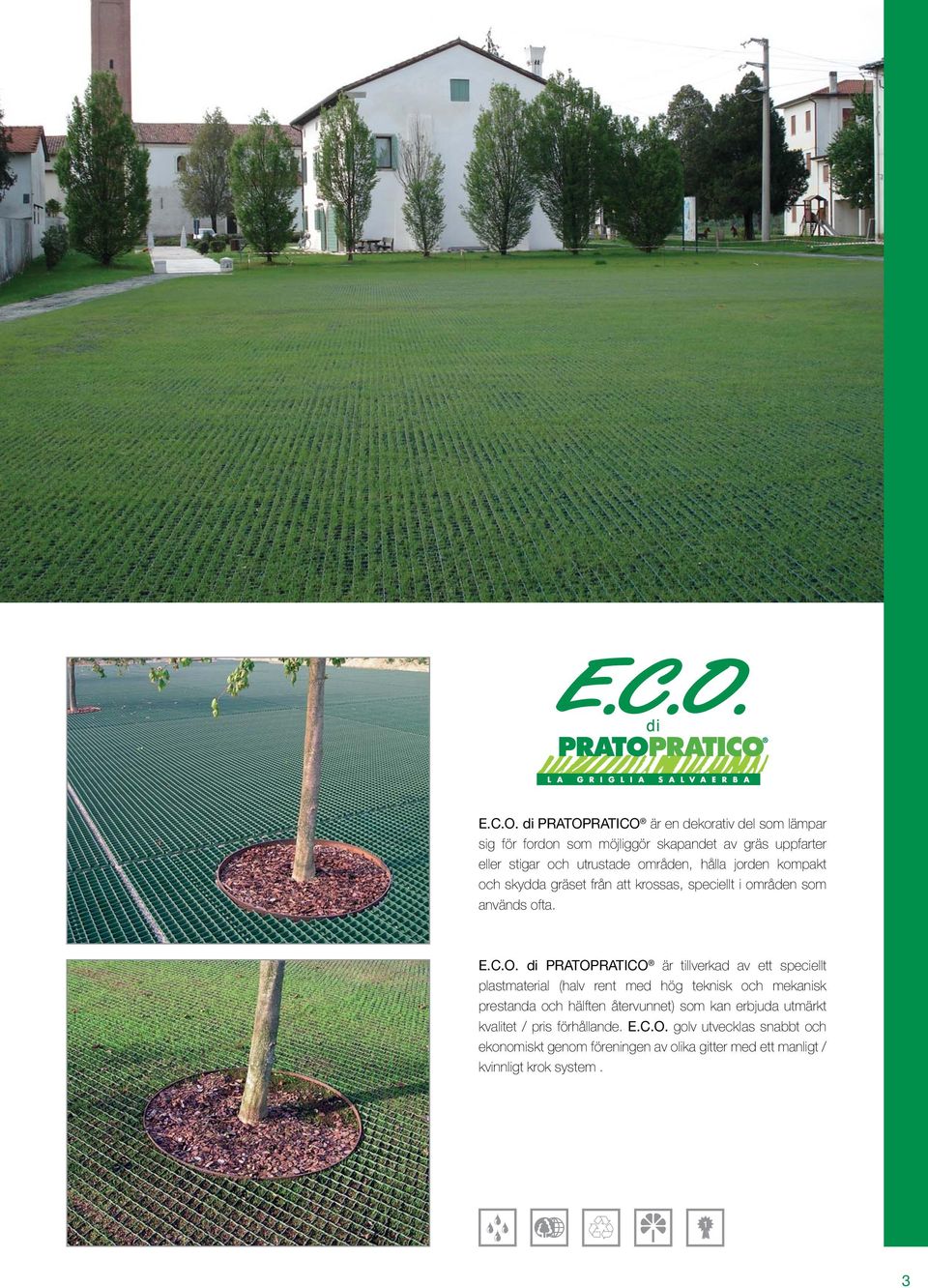

3 E.C.O. di PRATOPRATICO är en dekorativ del som lämpar sig för fordon som möjliggör skapandet av gräs uppfarter eller stigar och utrustade områden, hålla jorden kompakt och skydda gräset från att krossas, speciellt i områden som används ofta. E.C.O. di PRATOPRATICO är tillverkad av ett speciellt plastmaterial (halv rent med hög teknisk och mekanisk prestanda och hälften återvunnet) som kan erbjuda utmärkt kvalitet / pris förhållande. E.C.O. golv utvecklas snabbt och ekonomiskt genom föreningen av olika gitter med ett manligt / kvinnligt krok system. 3

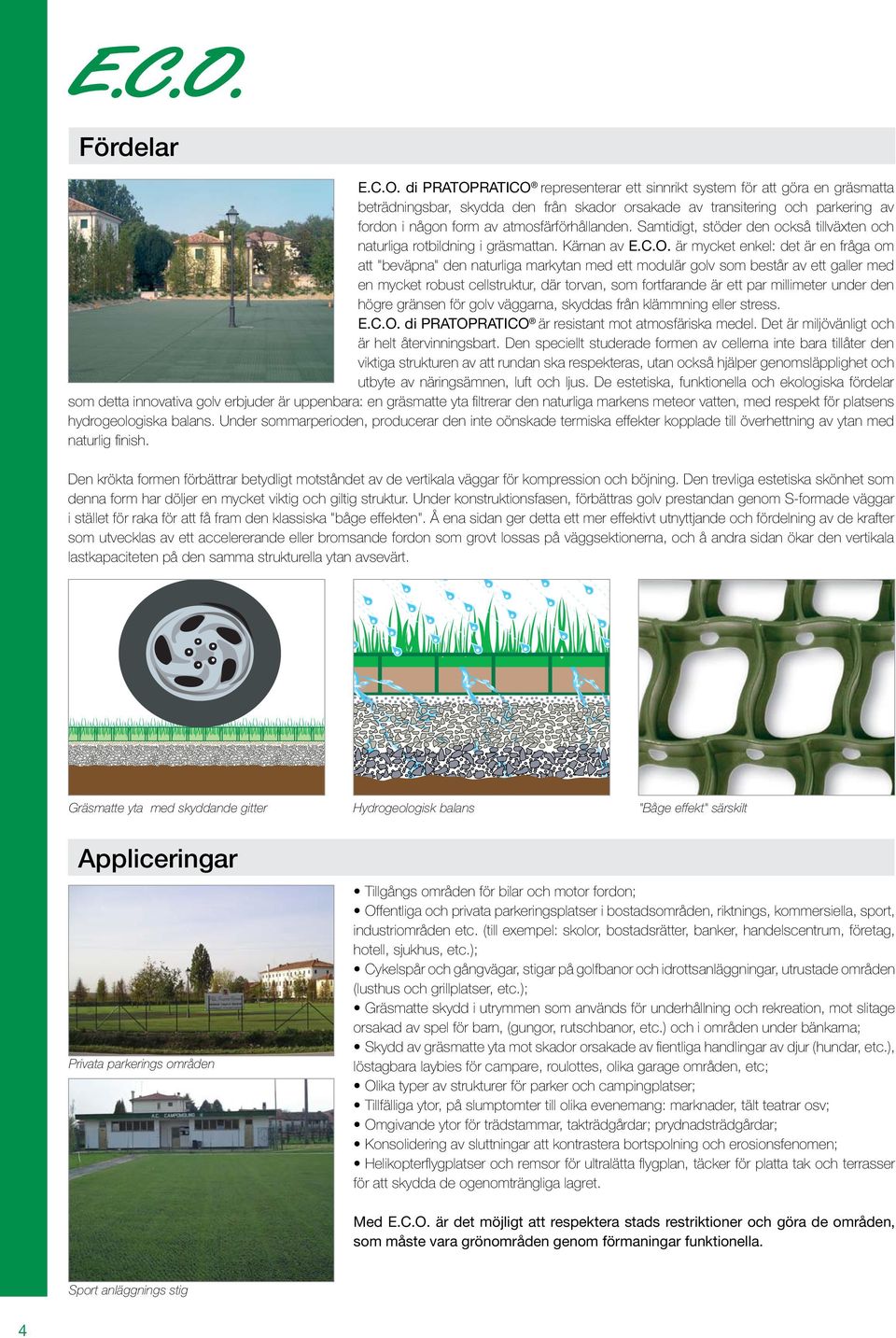

4 Fördelar E.C.O. di PRATOPRATICO representerar ett sinnrikt system för att göra en gräsmatta beträdningsbar, skydda den från skador orsakade av transitering och parkering av fordon i någon form av atmosfärförhållanden. Samtidigt, stöder den också tillväxten och naturliga rotbildning i gräsmattan. Kärnan av E.C.O. är mycket enkel: det är en fråga om att "beväpna" den naturliga markytan med ett modulär golv som består av ett galler med en mycket robust cellstruktur, där torvan, som fortfarande är ett par millimeter under den högre gränsen för golv väggarna, skyddas från klämmning eller stress. E.C.O. di PRATOPRATICO är resistant mot atmosfäriska medel. Det är miljövänligt och är helt återvinningsbart. Den speciellt studerade formen av cellerna inte bara tillåter den viktiga strukturen av att rundan ska respekteras, utan också hjälper genomsläpplighet och utbyte av näringsämnen, luft och ljus. De estetiska, funktionella och ekologiska fördelar som detta innovativa golv erbjuder är uppenbara: en gräsmatte yta fi ltrerar den naturliga markens meteor vatten, med respekt för platsens hydrogeologiska balans. Under sommarperioden, producerar den inte oönskade termiska effekter kopplade till överhettning av ytan med naturlig fi nish. Den krökta formen förbättrar betydligt motståndet av de vertikala väggar för kompression och böjning. Den trevliga estetiska skönhet som denna form har döljer en mycket viktig och giltig struktur. Under konstruktionsfasen, förbättras golv prestandan genom S-formade väggar i stället för raka för att få fram den klassiska "båge effekten". Å ena sidan ger detta ett mer effektivt utnyttjande och fördelning av de krafter som utvecklas av ett accelererande eller bromsande fordon som grovt lossas på väggsektionerna, och å andra sidan ökar den vertikala lastkapaciteten på den samma strukturella ytan avsevärt. Gräsmatte yta med skyddande gitter Hydrogeologisk balans "Båge effekt" särskilt Appliceringar Privata parkerings områden Tillgångs områden för bilar och motor fordon; Offentliga och privata parkeringsplatser i bostadsområden, riktnings, kommersiella, sport, industriområden etc. (till exempel: skolor, bostadsrätter, banker, handelscentrum, företag, hotell, sjukhus, etc.); Cykelspår och gångvägar, stigar på golfbanor och idrottsanläggningar, utrustade områden (lusthus och grillplatser, etc.); Gräsmatte skydd i utrymmen som används för underhållning och rekreation, mot slitage orsakad av spel för barn, (gungor, rutschbanor, etc.) och i områden under bänkarna; Skydd av gräsmatte yta mot skador orsakade av fi entliga handlingar av djur (hundar, etc.), löstagbara laybies för campare, roulottes, olika garage områden, etc; Olika typer av strukturer för parker och campingplatser; Tillfälliga ytor, på slumptomter till olika evenemang: marknader, tält teatrar osv; Omgivande ytor för trädstammar, takträdgårdar; prydnadsträdgårdar; Konsolidering av sluttningar att kontrastera bortspolning och erosionsfenomen; Helikopterfl ygplatser och remsor för ultralätta fl ygplan, täcker för platta tak och terrasser för att skydda de ogenomträngliga lagret. Med E.C.O. är det möjligt att respektera stads restriktioner och göra de områden, som måste vara grönområden genom förmaningar funktionella. Sport anläggnings stig 4

5 Teknisk information 40 cm Gräs fl is fi nish 60 cm 4,2 cm Fungerande dimensioner* Delar per m 2 Vikt per del Bärkraft färg cm delar. Kg./delar. t/m 2-60 x 40 x 4,2 h ~ 4 1,25 > 300 grön - vit Gräs eller lös-fl is fi nish Palldimensioner Pall m 2 Pall delar Pall vikt cm m 2 /PAL pz./pal Kg./PAL 100 x 120 x 220 h 62, * Med tanke på det återvunna materialet, är det tillåtet en storlek variation på 2,5%, for the same reason the colour tone is subject to variation. Material: 50% av jungfrulig heterofasisk PP av utmärkt kvalitet och 50% av återvunnen plast, anpassad att UV-strålar. Modularitet: Krok system med manligt-kvinnligt skruv system som hålls fast med tätnings avfasningar. Tillbehör: Signal element (vit, blå, gul) för att avgränsa parkering och transitområden. Djupt penetrerande pålar för att förankra gallret i sluttningar. Certifikat: UNIVERSITÀ DEGLI STUDI DI PADOVA Fakulteten för Injenjörer Konstruktions, teknologi och Transports Avdelning, protocol n.14597; I händelse av sluttningar är det viktigt att beakta vidhäftnings koefficienten. Därför antar stabilitetsmässigt en våt yta och däck och medium / hög status användning, är det inte rekommenderat för användningen av ECO by Pratopratico för lutningar större än 8%. Denna lutning kan ökas i fallet med grus-efterbehandling. Posering Ca 3.5 cm jord Ca 4.2 cm E.C.O Ca 3 cm san (valfritt) Genomträngligt lager på ca 5-7 cm Stödjande Grund 1 e st phase Phase 2 e nd phase Phase 3 e rd phase Phase Tack vare den lätta vikten för varje enskilt element är utläggning möjligt med hjälp av maskiner. Om det blir nödvändigt att forma och anpassa modulen, E.C.O. kan den skäras direkt på plats med de verktyg som vanligtvis används i sådana fall. När stabiliteten har verifi erats i sandbädden - är ett gemensamt problem innan någon form av vägarbeten - följande åtgärder måste vidtas för att skapa vår uppfarts gräsmatta: 1 PERMEABLE LAYER Bestående av granulärt, fi nkrossat sten 3-10 mm. Tjocklek måste uppgå till ca 5/7 cm. Den valfria sandbädden (som består av kiselsand) måste vara ca 3 cm tjock. Det är viktigt att göra en lämplig bedömning av de lokala förhållandena i marken. Våra instruktioner är, i allmänna ordalag och utarbetandet av stiftelsen lämpliga för den typ av jord, klimatförhållanden och belastningsintensitet. 2 3 UTVECKLING AV GOLV MED GITTER AV ECO. Lämna tomma utrymmen på ca 3/5 cm för naturlig utvidgning av materialet i följande fall: vid förläggning på stora ytor, vid förläggning på varierande backar, i närvaro av stringcourses eller andra element som avgränsar omkretsen som behandlas. FYLLNING AV E.C.O. CELLS Fyllningsprocessen måste delvis mätta cellerna, den nivå som når till 1 cm under golvets övre gräns. Därefter sådd. 5

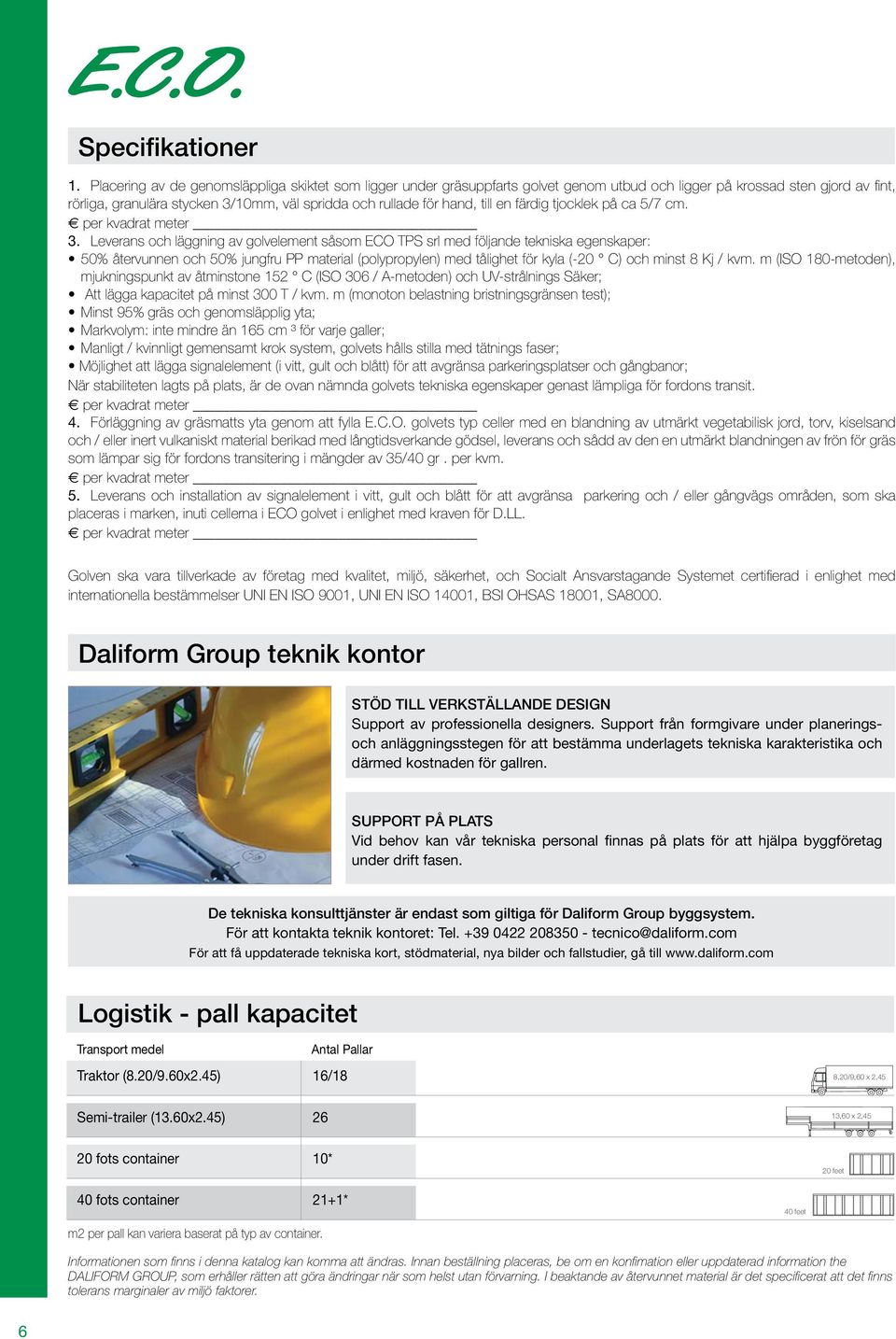

6 Specifikationer 1. Placering av de genomsläppliga skiktet som ligger under gräsuppfarts golvet genom utbud och ligger på krossad sten gjord av fi nt, rörliga, granulära stycken 3/10mm, väl spridda och rullade för hand, till en färdig tjocklek på ca 5/7 cm. per kvadrat meter 3. Leverans och läggning av golvelement såsom ECO TPS srl med följande tekniska egenskaper: 50% återvunnen och 50% jungfru PP material (polypropylen) med tålighet för kyla (-20 C) och minst 8 Kj / kvm. m (ISO 180-metoden), mjukningspunkt av åtminstone 152 C (ISO 306 / A-metoden) och UV-strålnings Säker; Att lägga kapacitet på minst 300 T / kvm. m (monoton belastning bristningsgränsen test); Minst 95% gräs och genomsläpplig yta; Markvolym: inte mindre än 165 cm ³ för varje galler; Manligt / kvinnligt gemensamt krok system, golvets hålls stilla med tätnings faser; Möjlighet att lägga signalelement (i vitt, gult och blått) för att avgränsa parkeringsplatser och gångbanor; När stabiliteten lagts på plats, är de ovan nämnda golvets tekniska egenskaper genast lämpliga för fordons transit. per kvadrat meter 4. Förläggning av gräsmatts yta genom att fylla E.C.O. golvets typ celler med en blandning av utmärkt vegetabilisk jord, torv, kiselsand och / eller inert vulkaniskt material berikad med långtidsverkande gödsel, leverans och sådd av den en utmärkt blandningen av frön för gräs som lämpar sig för fordons transitering i mängder av 35/40 gr. per kvm. per kvadrat meter 5. Leverans och installation av signalelement i vitt, gult och blått för att avgränsa parkering och / eller gångvägs områden, som ska placeras i marken, inuti cellerna i ECO golvet i enlighet med kraven för D.LL. per kvadrat meter Golven ska vara tillverkade av företag med kvalitet, miljö, säkerhet, och Socialt Ansvarstagande Systemet certifi erad i enlighet med internationella bestämmelser UNI EN ISO 9001, UNI EN ISO 14001, BSI OHSAS 18001, SA8000. Daliform Group teknik kontor STÖD TILL VERKSTÄLLANDE DESIGN Support av professionella designers. Support från formgivare under planeringsoch anläggningsstegen för att bestämma underlagets tekniska karakteristika och därmed kostnaden för gallren. SUPPORT PÅ PLATS Vid behov kan vår tekniska personal finnas på plats för att hjälpa byggföretag under drift fasen. De tekniska konsulttjänster är endast som giltiga för Daliform Group byggsystem. För att kontakta teknik kontoret: Tel tecnico@daliform.com För att få uppdaterade tekniska kort, stödmaterial, nya bilder och fallstudier, gå till Logistik - pall kapacitet Transport medel Traktor (8.20/9.60x2.45) Antal Pallar 16/18 8,20/9,60 x 2,45 Semi-trailer (13.60x2.45) 26 13,60 x 2,45 20 fots container 10* 20 feet 40 fots container 21+1* 40 feet m2 per pall kan variera baserat på typ av container. Informationen som fi nns i denna katalog kan komma att ändras. Innan beställning placeras, be om en konfi mation eller uppdaterad information the DALIFORM GROUP, som erhåller rätten att göra ändringar när som helst utan förvarning. I beaktande av återvunnet material är det specifi cerat att det fi nns tolerans marginaler av miljö faktorer. 6

7

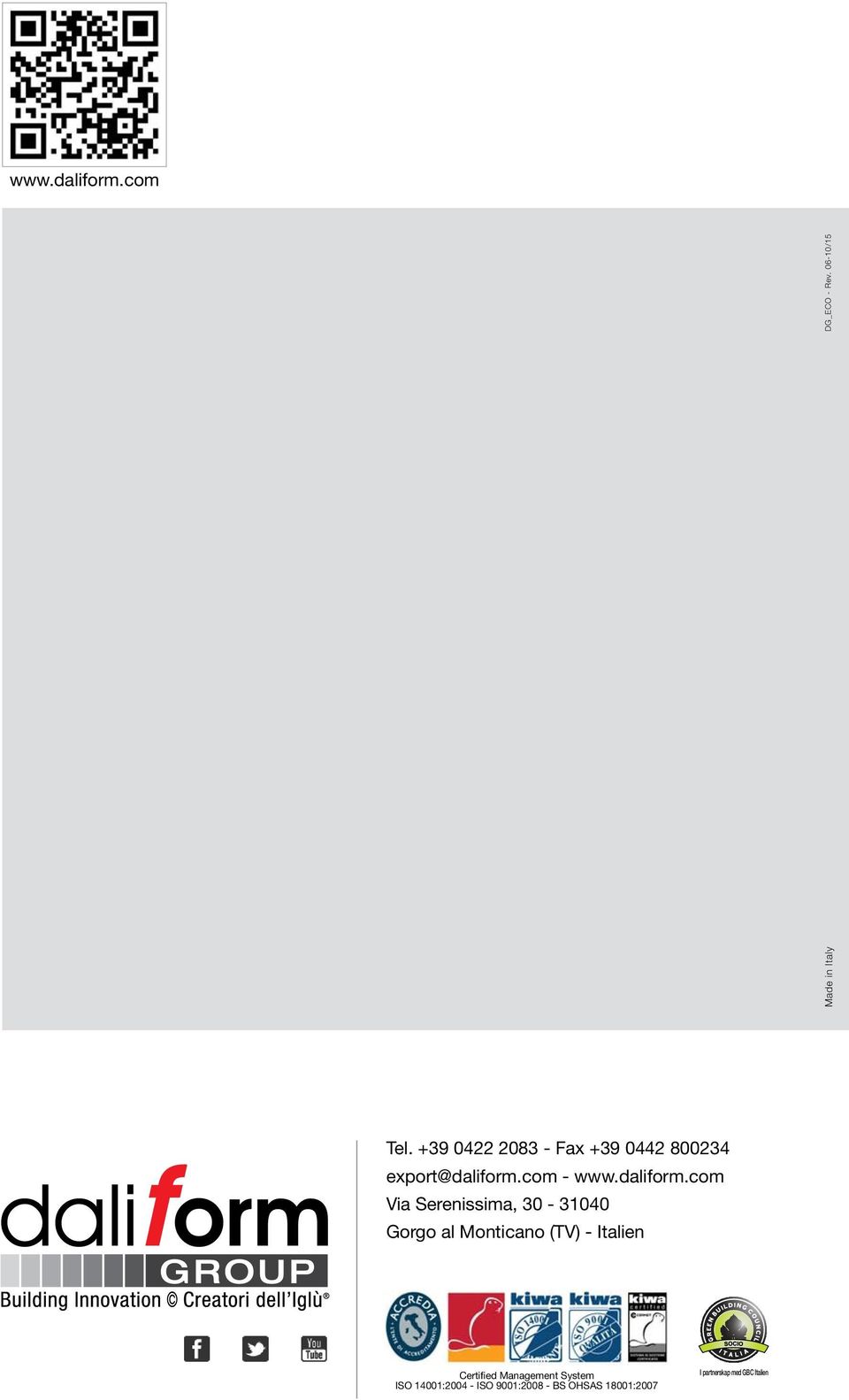

8 Made in Italy DG_ECO - Rev /15 Tel Fax export@daliform.com - Via Serenissima, Gorgo al Monticano (TV) - Italien Certified Management System ISO 14001: ISO 9001: BS OHSAS 18001:2007 I partnerskap med GBC Italien
