1 PavePad excellent PavePad BRUUNS GALLERI, AARHUS - DK Pat. pend. and produced by Excellent Systems A/S Design by Ole Frederiksen

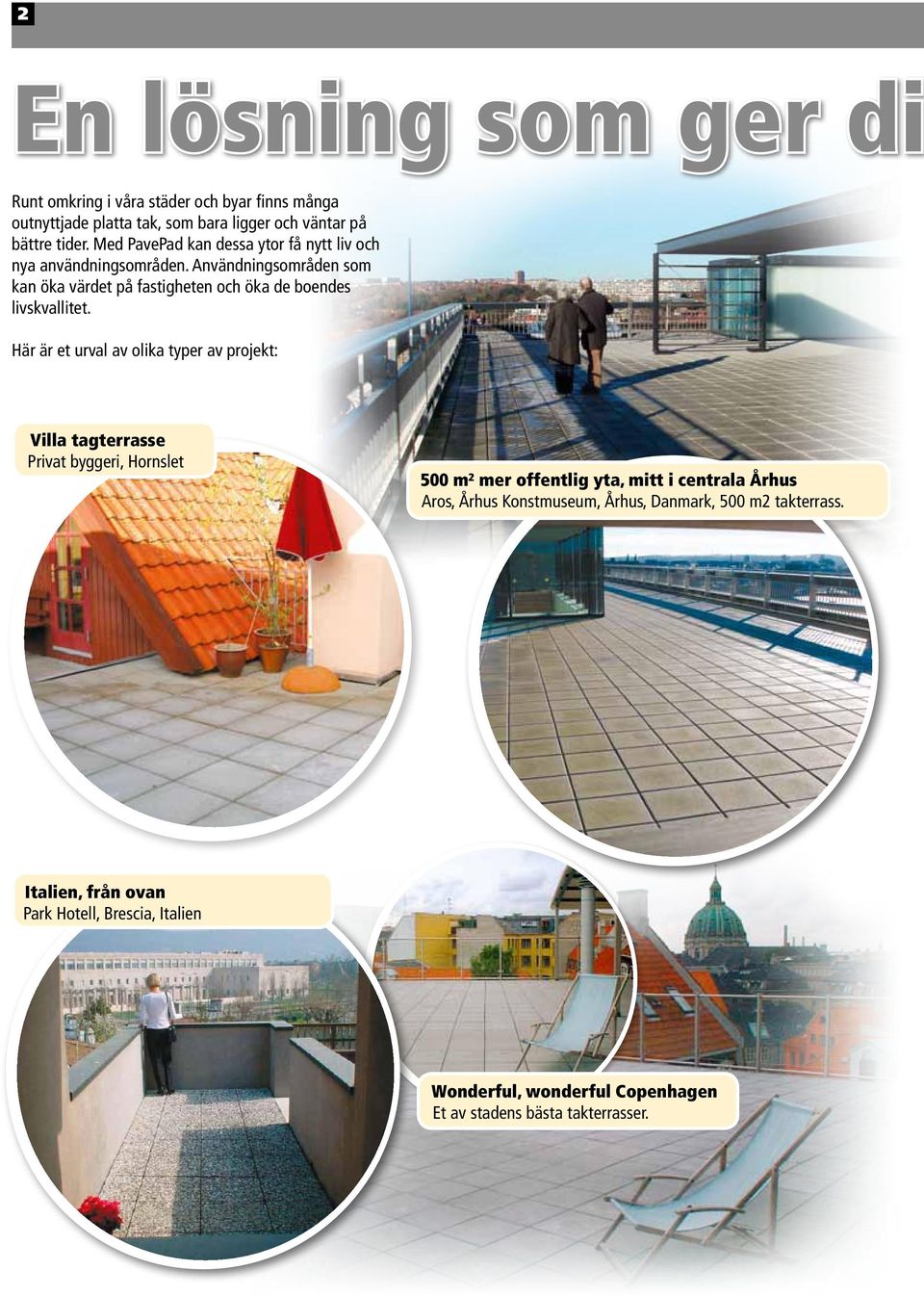

2 2 En lösning som ger di Runt omkring i våra städer och byar finns många outnyttjade platta tak, som bara ligger och väntar på bättre tider. Med PavePad kan dessa ytor få nytt liv och nya användningsområden. Användningsområden som kan öka värdet på fastigheten och öka de boendes livskvallitet. Här är et urval av olika typer av projekt: Villa tagterrasse Privat byggeri, Hornslet 500 m² mer offentlig yta, mitt i centrala Århus Aros, Århus Konstmuseum, Århus, Danmark, 500 m2 takterrass. Italien, från ovan Park Hotell, Brescia, Italien Wonderful, wonderful Copenhagen Et av stadens bästa takterrasser.

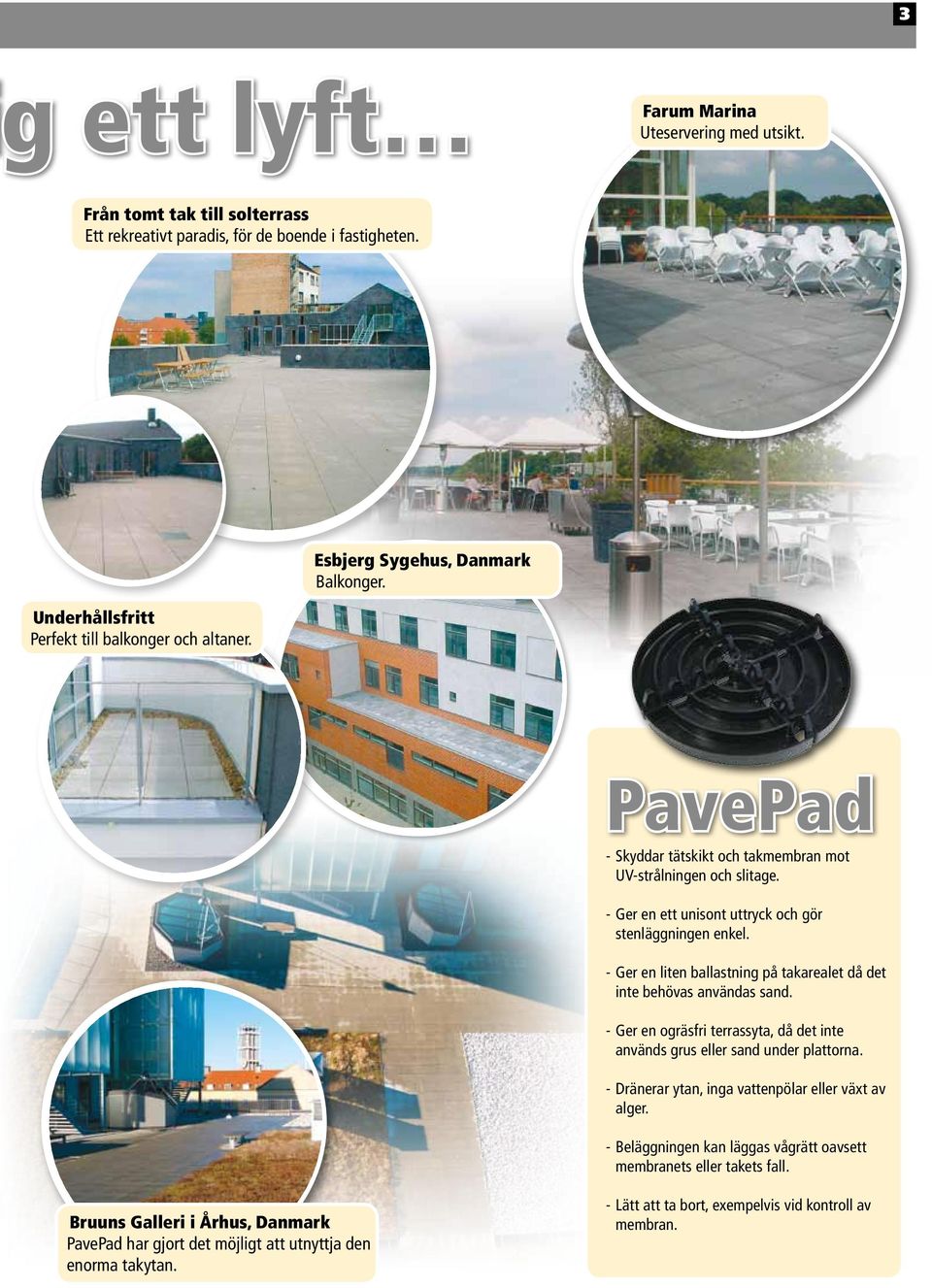

3 3 g ett lyft Farum Marina Uteservering med utsikt. Från tomt tak till solterrass Ett rekreativt paradis, för de boende i fastigheten. Underhållsfritt Perfekt till balkonger och altaner. Esbjerg Sygehus, Danmark Balkonger. PavePad - Skyddar tätskikt och takmembran mot UV-strålningen och slitage. - Ger en ett unisont uttryck och gör stenläggningen enkel. - Ger en liten ballastning på takarealet då det inte behövas användas sand. - Ger en ogräsfri terrassyta, då det inte används grus eller sand under plattorna. - Dränerar ytan, inga vattenpölar eller växt av alger. - Beläggningen kan läggas vågrätt oavsett membranets eller takets fall. Bruuns Galleri i Århus, Danmark PavePad har gjort det möjligt att utnyttja den enorma takytan. - Lätt att ta bort, exempelvis vid kontroll av membran.

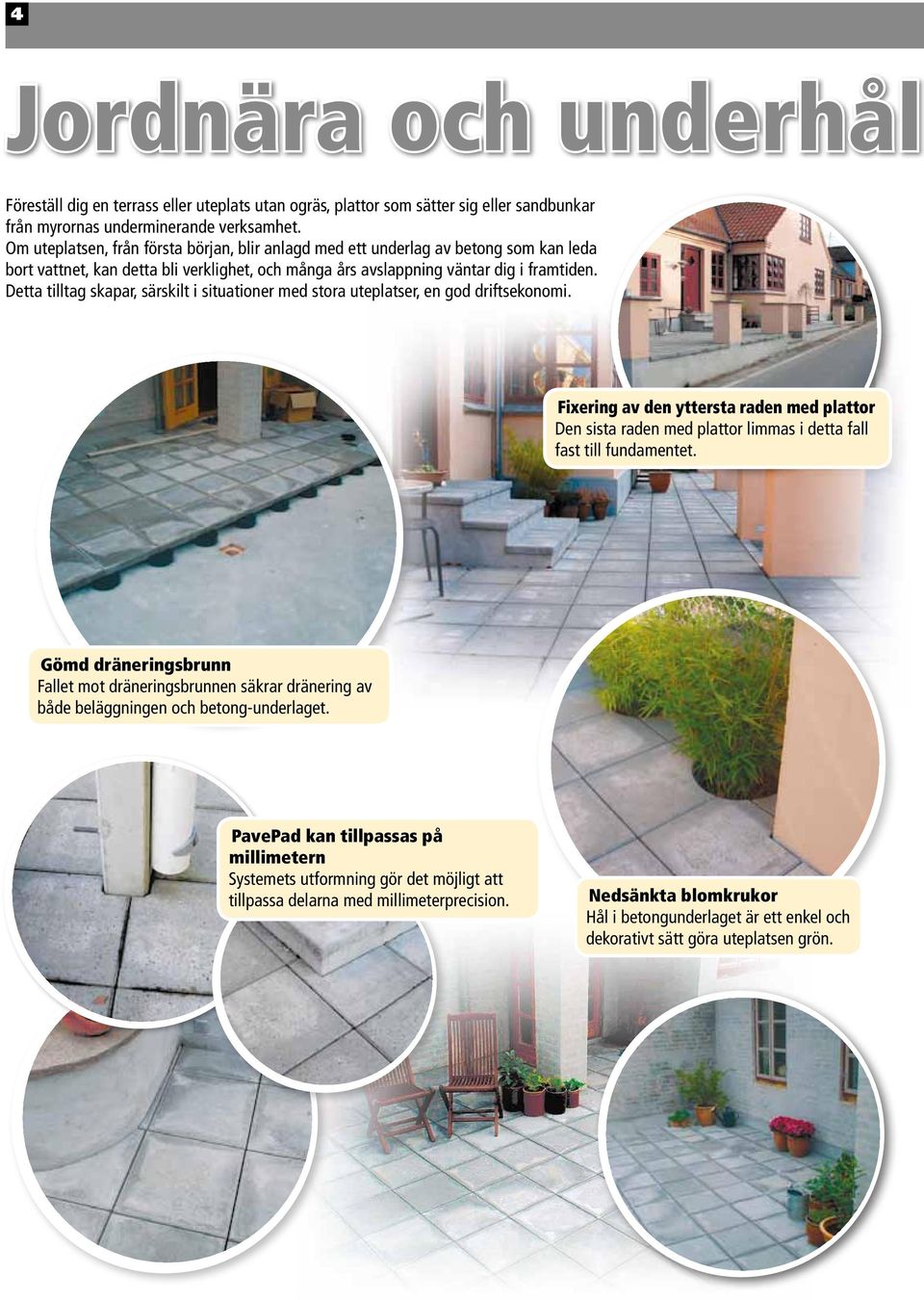

4 4 Jordnära och underhål Föreställ dig en terrass eller uteplats utan ogräs, plattor som sätter sig eller sandbunkar från myrornas underminerande verksamhet. Om uteplatsen, från första början, blir anlagd med ett underlag av betong som kan leda bort vattnet, kan detta bli verklighet, och många års avslappning väntar dig i framtiden. Detta tilltag skapar, särskilt i situationer med stora uteplatser, en god driftsekonomi. Fixering av den yttersta raden med plattor Den sista raden med plattor limmas i detta fall fast till fundamentet. Gömd dräneringsbrunn Fallet mot dräneringsbrunnen säkrar dränering av både beläggningen och betong-underlaget. PavePad kan tillpassas på millimetern Systemets utformning gör det möjligt att tillpassa delarna med millimeterprecision. Nedsänkta blomkrukor Hål i betongunderlaget är ett enkel och dekorativt sätt göra uteplatsen grön.

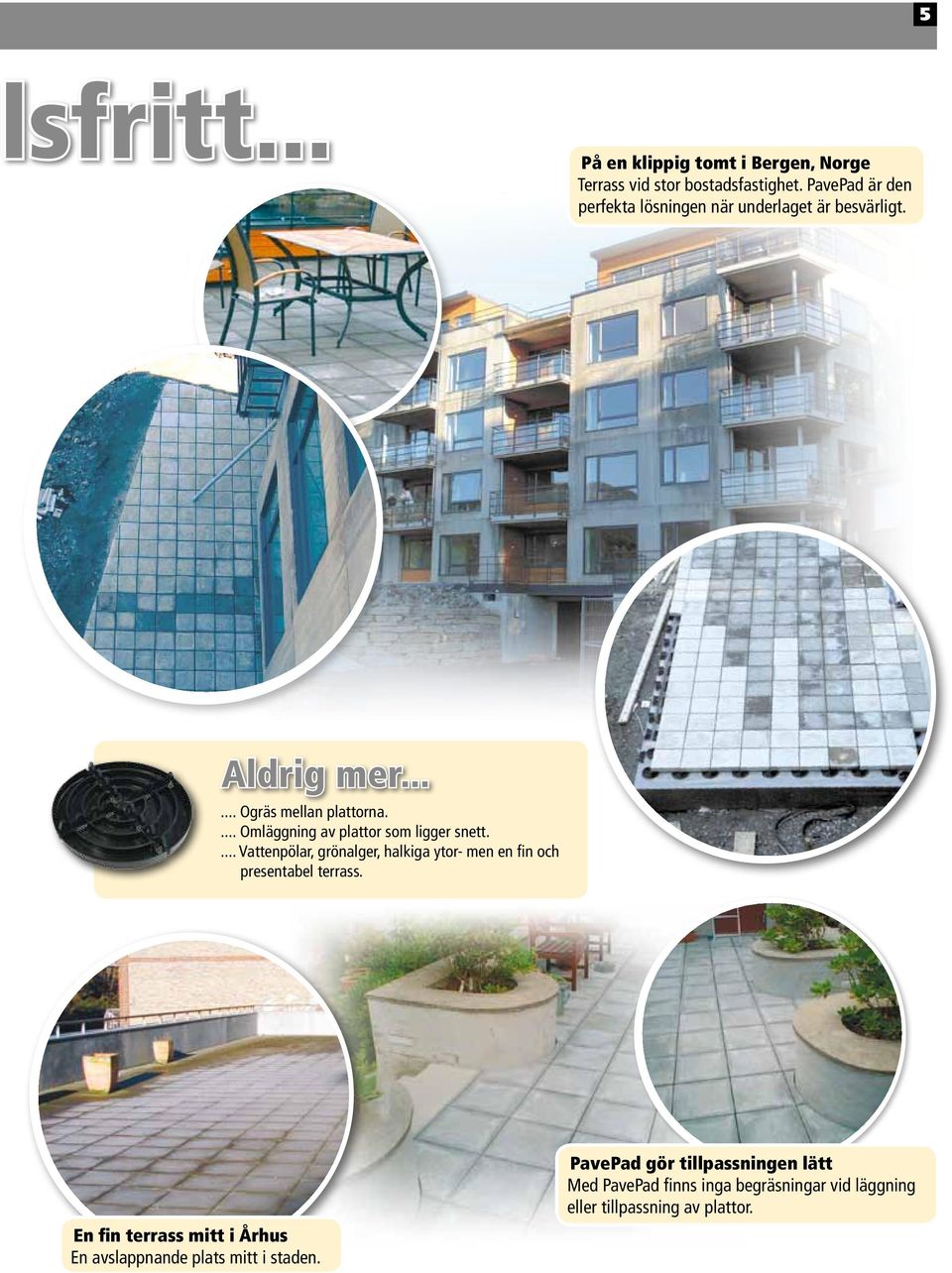

5 5 lsfritt... På en klippig tomt i Bergen, Norge Terrass vid stor bostadsfastighet. PavePad är den perfekta lösningen när underlaget är besvärligt. Aldrig mer Ogräs mellan plattorna.... Omläggning av plattor som ligger snett.... Vattenpölar, grönalger, halkiga ytor- men en fin och presentabel terrass. En fin terrass mitt i Århus En avslappnande plats mitt i staden. PavePad gör tillpassningen lätt Med PavePad finns inga begräsningar vid läggning eller tillpassning av plattor.

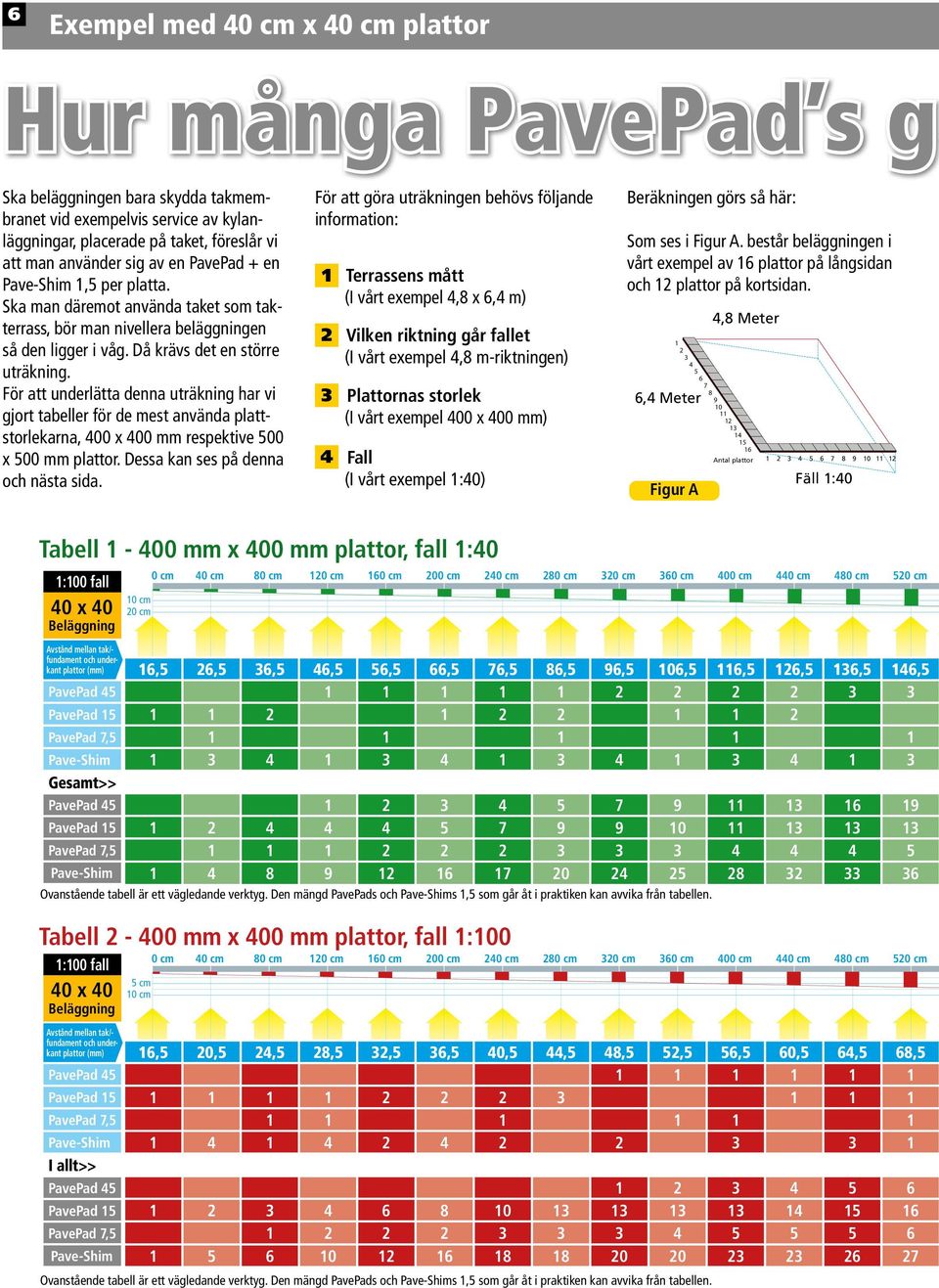

6 6 Exempel med 40 cm x 40 cm plattor Hur många PavePad s gå Ska beläggningen bara skydda takmembranet vid exempelvis service av kylanläggningar, placerade på taket, föreslår vi att man använder sig av en PavePad + en 1,5 per platta. Ska man däremot använda taket som takterrass, bör man nivellera beläggningen så den ligger i våg. Då krävs det en större uträkning. För att underlätta denna uträkning har vi gjort tabeller för de mest använda plattstorlekarna, 400 x 400 mm respektive 500 x 500 mm plattor. Dessa kan ses på denna och nästa sida. För att göra uträkningen behövs följande information: Terrassens mått (I vårt exempel 4,8 x 6,4 m) Vilken riktning går fallet (I vårt exempel 4,8 m-riktningen) Plattornas storlek (I vårt exempel 400 x 400 mm) Fall (I vårt exempel 1:40) Beräkningen görs så här: Som ses i Figur A. består beläggningen i vårt exempel av 16 plattor på långsidan och 12 plattor på kortsidan. 6,4 Meter 4,8 Meter Antal plattor Figur A Fäll 1:40 Tabell mm x 400 mm plattor, fall 1:40 1:100 fall 40 x 40 Beläggning Avstånd mellan tak/- fundament och underkant plattor (mm) Tabell mm x 400 mm plattor, fall 1:100 1:100 fall 40 x 40 Beläggning Avstånd mellan tak/- fundament och underkant plattor (mm) I allt>> 10 cm 20 cm 5 cm 10 cm 0 cm 40 cm 80 cm 120 cm 160 cm 200 cm 240 cm 280 cm 320 cm 360 cm 400 cm 440 cm 480 cm 520 cm 16,5 26,5 36,5 46,5 56,5 66,5 76,5 86,5 96,5 106,5 116,5 126,5 136,5 146, Gesamt>> Ovanstående tabell är ett vägledande verktyg. Den mängd PavePads och s 1,5 som går åt i praktiken kan avvika från tabellen. 0 cm 40 cm 80 cm 120 cm 160 cm 200 cm 240 cm 280 cm 320 cm 360 cm 400 cm 440 cm 480 cm 520 cm 16,5 20,5 24,5 28,5 32,5 36,5 40,5 44,5 48,5 52,5 56,5 60,5 64,5 68, Ovanstående tabell är ett vägledande verktyg. Den mängd PavePads och s 1,5 som går åt i praktiken kan avvika från tabellen.

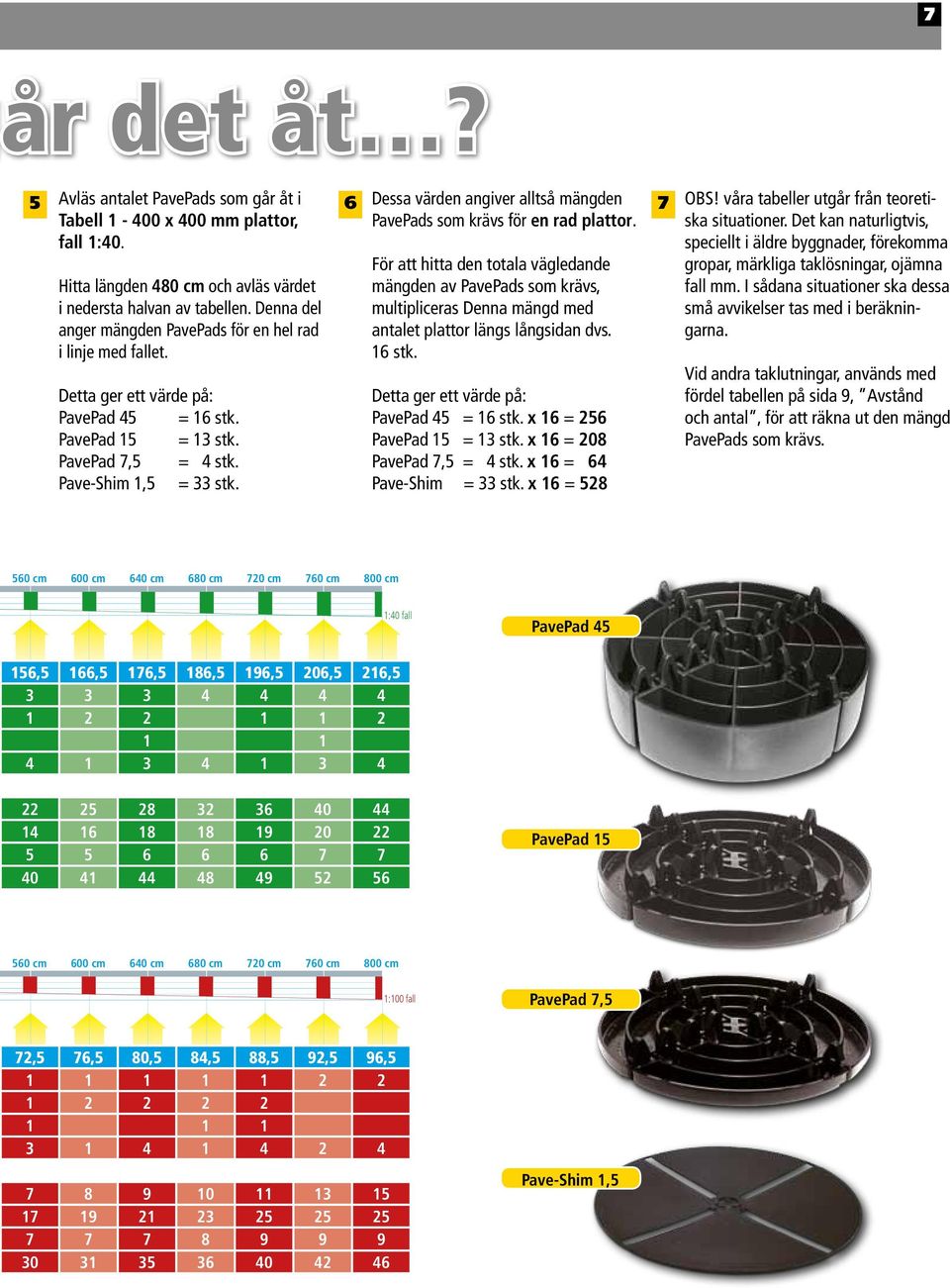

7 7 år det åt? 5 Avläs antalet PavePads som går åt i Tabell x 400 mm plattor, fall 1:40. Hitta längden 480 cm och avläs värdet i nedersta halvan av tabellen. Denna del anger mängden PavePads för en hel rad i linje med fallet. Detta ger ett värde på: = 16 stk. = 13 stk. = 4 stk. 1,5 = 33 stk. 6 Dessa värden angiver alltså mängden 7 PavePads som krävs för en rad plattor. För att hitta den totala vägledande mängden av PavePads som krävs, multipliceras Denna mängd med antalet plattor längs långsidan dvs. 16 stk. Detta ger ett värde på: = 16 stk. x 16 = 256 = 13 stk. x 16 = 208 = 4 stk. x 16 = 64 = 33 stk. x 16 = 528 OBS! våra tabeller utgår från teoretiska situationer. Det kan naturligtvis, speciellt i äldre byggnader, förekomma gropar, märkliga taklösningar, ojämna fall mm. I sådana situationer ska dessa små avvikelser tas med i beräkningarna. Vid andra taklutningar, används med fördel tabellen på sida 9, Avstånd och antal, för att räkna ut den mängd PavePads som krävs. 560 cm 600 cm 640 cm 680 cm 720 cm 760 cm 800 cm 1:40 fall 156,5 166,5 176,5 186,5 196,5 206,5 216, cm 600 cm 640 cm 680 cm 720 cm 760 cm 800 cm 1:100 fall 72,5 76,5 80,5 84,5 88,5 92,5 96, ,5

8 8 Exempel med 50 cm x 50 cm plattor Hur många PavePad s g För att göra uträkningen behövs följande information: Terrassens mått (I vårt exempel 7 x 10 m) Vilken riktning går fallet (I vårt exempel 7 m-riktningen) Plattornas storlek (I vårt exempel 500 x 500 mm) Fall (I vårt exempel 1:100) Beräkningen görs som följer: Som ses i Figur B. består beläggningen av 20 plattor på långsidan och 14 plattor på kortsidan. 10 meter 7 meter Antal plattor Avläs antalet PavePads som går åt i Tabell x 400 mm plattor, fall 1:40. Hitta längden 700 cm och avläs värdet i nedersta halvan av tabellen. Denna del anger mängden PavePads för en hel rad i linje med fallet. Detta ger ett värde på: = 9 stk. = 18 stk. = 5 stk. 1,5 = 40 stk. Figur B Fall 1:100 Tabell mm x 500 mm plattor, fall 1:40 1:40 fall 50 x 50 Beläggning 10 cm 20 cm 0 cm 50 cm 100 cm 150 cm 200 cm 250 cm 300 cm 350 cm 400 cm 450 cm 500 cm 550 cm 600 cm 650 cm Avstånd mellan tak/- fundament och underkant plattor (mm) 16, , , , , , , I allt>> Ovanstående tabell är ett vägledande verktyg. Den mängd PavePads och s 1,5 som går åt i praktiken kan avvika från tabellen. Tabell mm x 500 mm plattor, fall 1:100 1:100 fall 50 x 50 Beläggning Avstånd mellan tak/- fundament och underkant plattor (mm) I allt>> 5 cm 10 cm 0 cm 50 cm 100 cm 150 cm 200 cm 250 cm 300 cm 350 cm 400 cm 450 cm 500 cm 550 cm 600 cm 650 cm 16,5 21,5 26,5 31,5 36,5 41,5 46,5 51,5 56,5 61,5 66,5 71,5 76,5 81, Ovanstående tabell är ett vägledande verktyg. Den mängd PavePads och s 1,5 som går åt i praktiken kan avvika från tabellen.

9 9 år det åt? 6 Dessa värden angiver alltså mängden PavePads som krävs för en rad plattor. För att hitta den totala ca. mängden av PavePads som krävs, multipliceras Denna mängd med antalet plattor i långsidan dvs. 20 stk. Detta ger ett värde på: = 9 stk. x 20 = 180 = 18 stk. x 20 = 360 = 5 stk. x 20 = 100 = 40 stk. x 20 = cm 750 cm 800 cm 850 cm 900 cm 950 cm 1000 cm 191, , , , cm 750 cm 800 cm 850 cm 900 cm 950 cm 1000 cm 86,5 91,5 96,5 101,5 106,5 111,5 116, :40 fall 1:100 fall Avstånd (mm) 1, , , , , , , , , , , , , , , , , , , , , , , , , Avstånd och antal Avstånd (mm) , , , , , , , , , , , , , , , , , , , , , , , , Avstånd (mm) 148, , , , , , , , , , , , , , , , , , , , , , , , ,

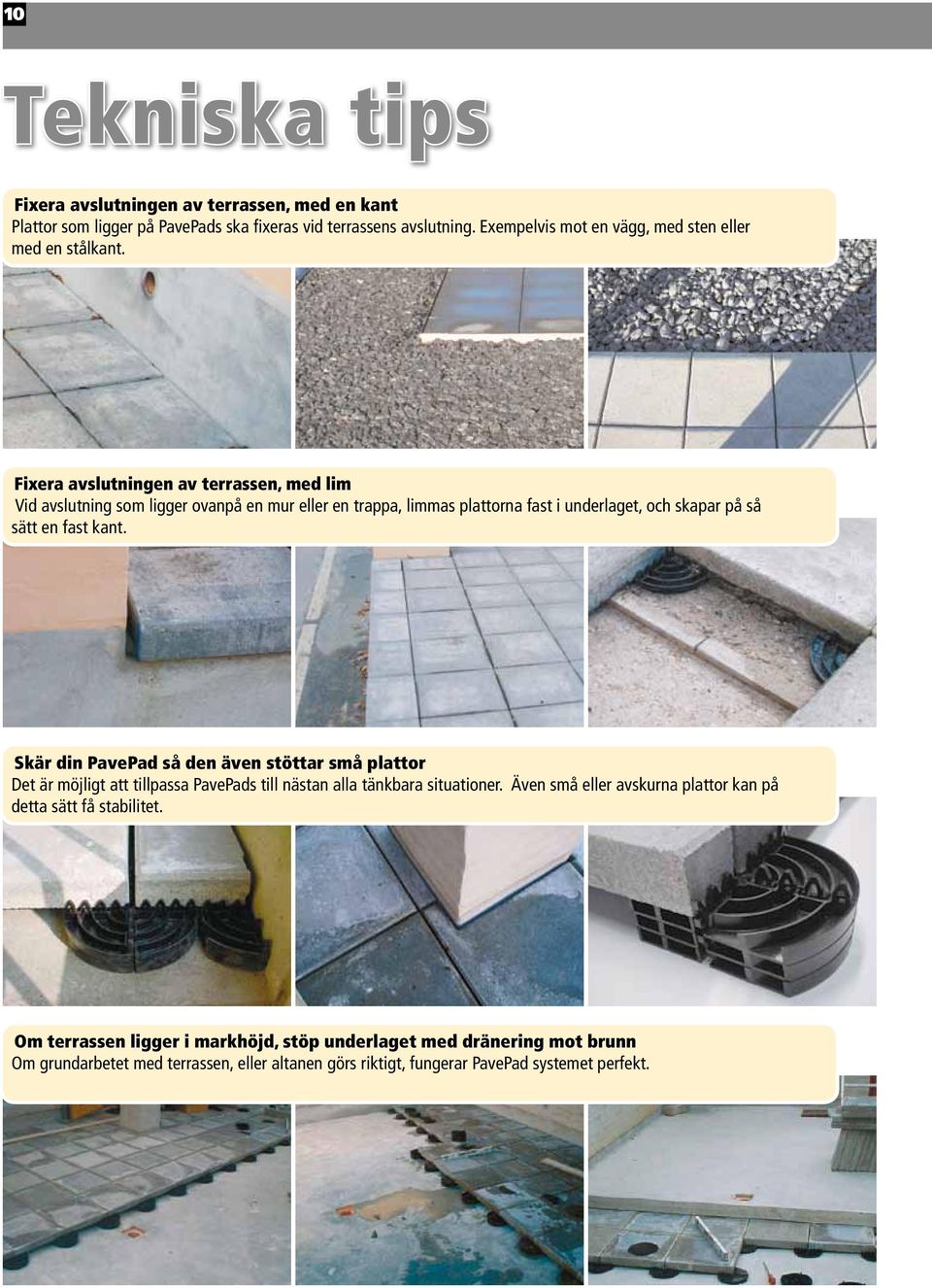

10 10 Tekniska tips Fixera avslutningen av terrassen, med en kant Plattor som ligger på PavePads ska fixeras vid terrassens avslutning. Exempelvis mot en vägg, med sten eller med en stålkant. Fixera avslutningen av terrassen, med lim Vid avslutning som ligger ovanpå en mur eller en trappa, limmas plattorna fast i underlaget, och skapar på så sätt en fast kant. Skär din PavePad så den även stöttar små plattor Det är möjligt att tillpassa PavePads till nästan alla tänkbara situationer. Även små eller avskurna plattor kan på detta sätt få stabilitet. Om terrassen ligger i markhöjd, stöp underlaget med dränering mot brunn Om grundarbetet med terrassen, eller altanen görs riktigt, fungerar PavePad systemet perfekt.

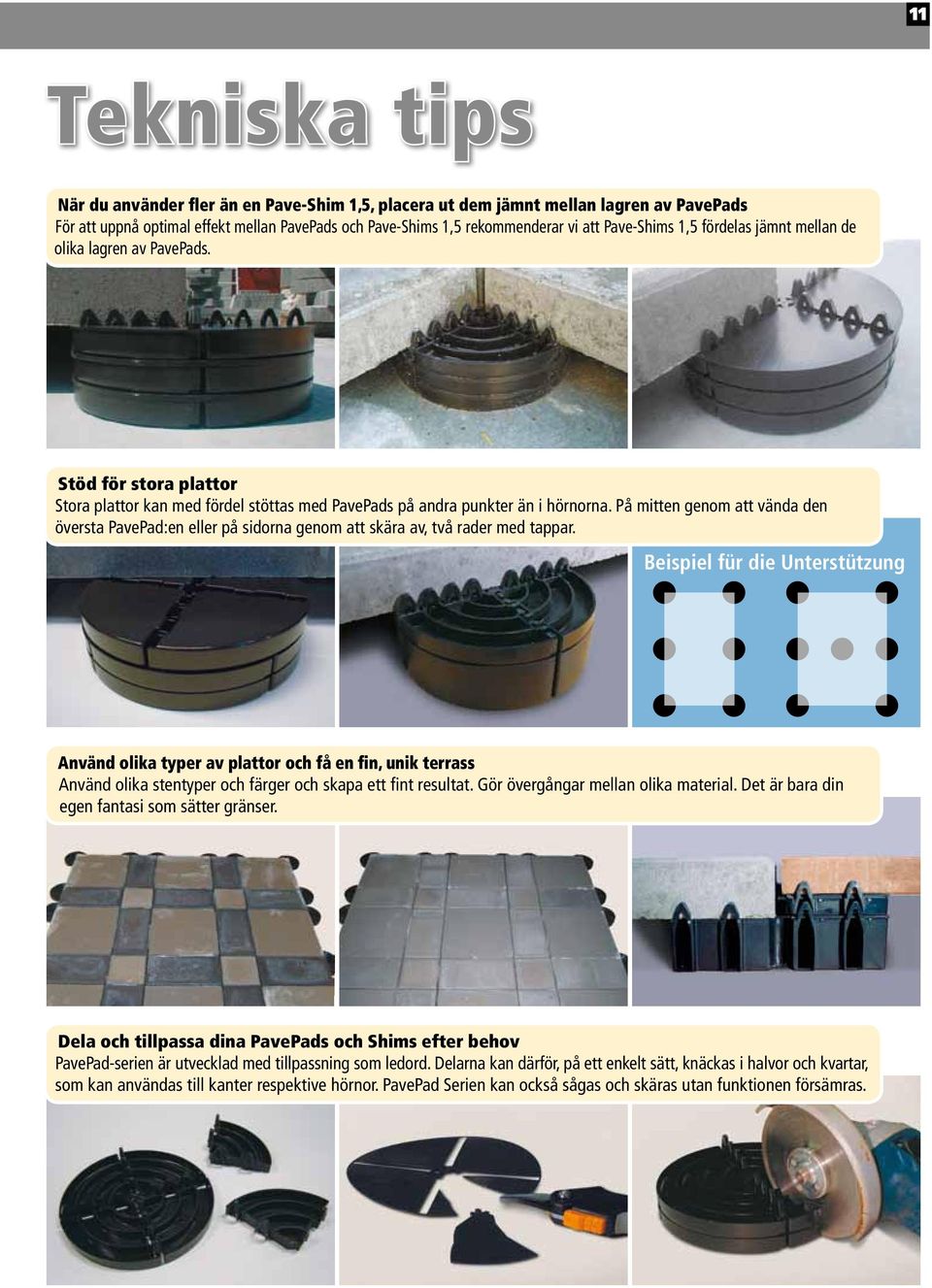

11 11 Tekniska tips När du använder fler än en 1,5, placera ut dem jämnt mellan lagren av PavePads För att uppnå optimal effekt mellan PavePads och s 1,5 rekommenderar vi att s 1,5 fördelas jämnt mellan de olika lagren av PavePads. Stöd för stora plattor Stora plattor kan med fördel stöttas med PavePads på andra punkter än i hörnorna. På mitten genom att vända den översta PavePad:en eller på sidorna genom att skära av, två rader med tappar. Beispiel für die Unterstützung Använd olika typer av plattor och få en fin, unik terrass Använd olika stentyper och färger och skapa ett fint resultat. Gör övergångar mellan olika material. Det är bara din egen fantasi som sätter gränser. Dela och tillpassa dina PavePads och Shims efter behov PavePad-serien är utvecklad med tillpassning som ledord. Delarna kan därför, på ett enkelt sätt, knäckas i halvor och kvartar, som kan användas till kanter respektive hörnor. PavePad Serien kan också sågas och skäras utan funktionen försämras.

12 Produktinformation Paketeringsinformation Kartong: 37 x 73 x 42 cm Kartong: 36,5 x 38 x 41,5 cm Kartong: 19 x 37 x 41,5 cm 1,5 Kartong: 19 x 19 x 26,5 cm Pall: (15 kartonger) 80 x 120 x 222 cm Pall: (30 kartonger) 80 x 120 x 221 cm Pall: (36 kartonger) 80 x 60 x 138 cm Pall: (36 kartonger) 80 x 60 x 91 cm Vara Vara i kartong Kartongmått (cm) Kartongvikt (kg) Kartonger per pall Pallmått (cm) Pallvikt (kg) x 73 x 42 18, x 120 x ,5 x 38 x 41,5 11, x 120 x x 37 x 41,5 5, x 60 x , x 19 x 26,5 5,3 kg x 60 x Dimensioner 180 mm 180 mm 180 mm 181 mm 181 mm mm mm 60 mm 30 mm 15 mm 30 mm 30 mm 7,5 15 mm 22,5 mm 30 mm 1,5 mm 1,5 PavePad fundamentets tjocklek 7,5-45 mm Avståndstapparnas bredd 5 mm Avståndstapparnas höjd 15 mm Diameter 180 mm Kontaktyta mot sten mm 2 Max. belastning pr. PavePad kg max. belastning överstiger de flesta takkonstruktioners bärförmåga.. PavePad og 1,5 Formsprutning Hög densitets - polyeten 100% PVC-fritt 100% Gift-fritt Excellent Systems A/S. Møllevej 2. DK-8544 Mørke Tlf Fax
